Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và hiện đại hóa sản xuất, hệ thống băng tải đóng vai trò xương sống trong các dây chuyền vận chuyển vật liệu liên tục tại nhà máy xi măng, khai khoáng, chế biến thực phẩm và các trung tâm logistics tự động. Theo các báo cáo kỹ thuật ngành máy công nghiệp, hơn 65% sự cố dừng chuyền bắt nguồn từ hư hỏng của cụm truyền động cơ khí do tính toán thiếu chính xác về tải trọng mỏi và phân phối tỷ số truyền không hợp lý. Đồ án "Tính toán thiết kế hệ dẫn động băng tải" do nhóm tác giả Nguyễn Quốc Long và Nguyễn Quang Trường thực hiện dưới sự hướng dẫn của thầy Nguyễn Xuân Hạ tập trung giải quyết bài toán kỹ thuật truyền động cơ khí hoàn chỉnh, tối ưu hóa kích thước và nâng cao tuổi thọ làm việc cho hệ thống công nghiệp tải trung.

       [ĐỘNG CƠ ĐIỆN] (KQ160Sb6, 5.5 kW, 955 v/p)
       [KHỚP NỐI TRỤC] (Khớp nối trục đàn hồi T = 63 N.m)
       [BỘ TRUYỀN XÍCH] (Xích ống con lăn, ux = 2.94, a = 758 mm)
       [TANG BĂNG TẢI] (D = 220 mm, v = 0.83 m/s, n = 72.18 v/p)

Vấn đề kỹ thuật (Problem Statement)

Hệ thống yêu cầu kéo băng tải với tổng lực kéo tiếp tuyến $2F = 3900\text{ N}$, vận tốc di chuyển ổn định $v = 0.83\text{ m/s}$, đường kính tang dẫn $D = 220\text{ mm}$. Hệ thống làm việc liên tục 3 ca/ngày ($24/24\text{ h}$), tổng thời gian phục vụ danh định $L_h = 15000\text{ giờ}$, góc nghiêng bộ truyền ngoài $\alpha = 90^\circ$, yêu cầu quay 1 chiều và làm việc êm. Thách thức cốt lõi là phải chuyển hướng truyền động vuông góc $90^\circ$ từ trục động cơ sang trục tang tải, đồng thời giảm số vòng quay từ động cơ điện ($955\text{ vòng/phút}$) xuống trục công tác ($72.18\text{ vòng/phút}$) với hiệu suất truyền động tổng thể đạt trên $85%$.

Mục tiêu kỹ thuật cốt lõi

  1. Tính toán động học & chọn động cơ: Xác định chính xác công suất cản trên trục công tác ($P_{lv} = 3.237\text{ kW}$), công suất cần thiết trên trục động cơ ($P_{ct} = 3.81\text{ kW}$), lựa chọn động cơ không đồng bộ 3 pha phù hợp tiêu chuẩn công nghiệp.
  2. Thiết kế bộ truyền ngoài (Bộ truyền xích): Tính toán bộ truyền xích ống con lăn 1 dãy chịu tải với góc nghiêng $90^\circ$, bước xích $p = 19.05\text{ mm}$, hạn chế tối đa va đập và hiện tượng trùng xích.
  3. Thiết kế hộp giảm tốc bánh răng côn 1 cấp: Thiết kế cặp bánh răng côn răng thẳng bằng thép 40X tôi cải thiện, môđun ngoài $m_{te} = 3\text{ mm}$, thỏa mãn đồng thời độ bền tiếp xúc $\sigma_H \le [\sigma_H]$ và độ bền uốn $\sigma_F \le [\sigma_F]$.
  4. Thiết kế trục, then và chọn ổ lăn: Tính toán kết cấu 2 trục truyền động, kiểm nghiệm hệ số an toàn bền mỏi $s \ge [s]$, chọn và kiểm nghiệm ổ đũa côn đỡ chặn một dãy (mã hiệu 7206) với độ tin cậy $90%$.

Phạm vi và giới hạn nghiên cứu

  • Phạm vi: Tính toán động học học máy, cơ học phá hủy mỏi, độ bền tiếp xúc bề mặt, lựa chọn kết cấu cơ khí theo Tiêu chuẩn Việt Nam (TCVN) và tài liệu chuẩn của GS.TS Trịnh Chất – TS. Lê Văn Uyển.
  • Giới hạn: Tải trọng giả định là tải trọng tĩnh, làm việc êm, bỏ qua ảnh hưởng nhiệt phát sinh cục bộ trong hộp giảm tốc và biến dạng phi tuyến của khung giá bệ đỡ.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương án truyền động Ưu điểm Nhược điểm Đánh giá tính khả thi cho đề bài
Hộp giảm tốc trục vít - bánh vít Tỷ số truyền lớn trong 1 cấp ($u = 10 \div 40$), kích thước gọn, tự hãm tốt. Hiệu suất rất thấp ($\eta = 0.65 \div 0.75$), sinh nhiệt lớn, yêu cầu vật liệu đồng thanh đắt tiền. Không phù hợp do làm việc liên tục 3 ca, tổn hao năng lượng quá lớn.
Hộp giảm tốc bánh răng trụ 2 cấp Hiệu suất cao ($\eta = 0.96 \div 0.98$), độ bền cao, công nghệ chế tạo đơn giản. Các trục song song, không thể đổi hướng truyền động vuông góc $90^\circ$ từ động cơ sang tang tải. Bị loại bỏ do yêu cầu bố trí mặt bằng góc nghiêng truyền động.
HGT Bánh răng côn 1 cấp + Bộ truyền xích (Được chọn) Đổi hướng trục $90^\circ$ linh hoạt, hiệu suất cao ($\eta_{br} = 0.94$), xích triệt tiêu tải trọng động, dễ bảo trì. Bánh răng côn yêu cầu gia công chính xác, xích ngoài chịu bụi bẩn. Tối ưu nhất: Đạt tỷ số truyền $u_c = 13.25$, kết cấu nhỏ gọn, chi phí hợp lý.

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must-have (Bắt buộc): Đảm bảo đủ công suất kéo $2F = 3900\text{ N}$ ở tốc độ $v = 0.83\text{ m/s}$; Hệ số an toàn mỏi trục $s \ge 1.5$; Bộ truyền xích và bánh răng không bị dính răng hay tróc rỗ mặt răng trong $15000\text{ giờ}$.
  • Should-have (Nên có): Sai số tỷ số truyền $\Delta u \le 2%$; Sử dụng vật liệu phổ thông, dễ gia công nhiệt luyện (Thép 40X, Thép 45).
  • Could-have (Có thể mở rộng): Tích hợp cảm biến giám sát nhiệt độ ổ lăn và độ rung cục bộ.
  • Won't-have (Không xét đến): Bộ điều tốc biến tần vô cấp trong pha thiết kế cơ khí tĩnh.

Thiết kế hệ thống và công nghệ áp dụng

  • Công nghệ chế tạo & Tiêu chuẩn: TCVN 1072-71 (bánh răng), TCVN 5728:1993 (ổ lăn), Tiêu chuẩn ISO 606 (xích con lăn công nghiệp).
  • Phần mềm tính toán và mô hình hóa: Ngôn ngữ Python 3.11 (xây dựng script tự động hóa tính toán cơ khí), Autodesk Inventor / SolidWorks 2024 (mô hình hóa 3D và xuất bản vẽ chế tạo $2\text{D}$).

Phương pháp nghiên cứu và quy trình thiết kế

Áp dụng quy trình kỹ thuật tuần tự 5 giai đoạn (Sequential Mechanical Engineering Process):

  1. Pha 1: Động học học máy (Kinematics): Tính $P_{lv}, n_{lv}, u_c$, chọn động cơ điện và phân phối $u$.
  2. Pha 2: Thiết kế chi tiết tiếp xúc: Tính toán hình học và kiểm nghiệm bền tiếp xúc, bền uốn cho bộ truyền xích và bánh răng côn.
  3. Pha 3: Động lực học trục & Then: Xác định phản lực gối đỡ, vẽ biểu đồ mômen $M_x, M_y, T$, xác định tiết diện nguy hiểm và kiểm nghiệm mỏi $S_j$.
  4. Pha 4: Thiết kế hệ thống gối đỡ & Vỏ hộp: Chọn ổ đũa côn theo khả năng tải động $C_d$, tính toán then bằng theo ứng suất dập $\sigma_d$ và ứng suất cắt $\tau_c$.
  5. Pha 5: Tích hợp và đánh giá dung sai: Lắp ghép theo hệ lỗ cơ bản, dung sai gối đỡ $k6$, nắp ổ và ren điều chỉnh.

Implementation và kết quả

Quy trình tính toán chi tiết (Technical Implementation)

1. Động lực học & Chọn động cơ điện

  • Công suất làm việc trên trục tang: $$P_{lv} = \frac{2F \cdot v}{1000} = \frac{3900 \cdot 0.83}{1000} = 3.237\text{ kW}$$
  • Hiệu suất tổng của hệ thống: $$\eta = \eta_x \cdot \eta_{br} \cdot \eta_{ol}^3 \cdot \eta_k = 0.93 \cdot 0.94 \cdot (0.99)^3 \cdot 0.99 = 0.85$$
  • Công suất yêu cầu trên trục động cơ: $$P_{ct} = \frac{P_{lv}}{\eta} = \frac{3.237}{0.85} = 3.81\text{ kW}$$
  • Số vòng quay trục tang: $$n_{lv} = \frac{60000 \cdot v}{\pi \cdot D} = \frac{60000 \cdot 0.83}{\pi \cdot 220} = 72.05\text{ vòng/phút}$$

Lựa chọn động cơ điện không đồng bộ 3 pha rotor lồng sóc tiêu chuẩn KQ160Sb6 (VIET HUNG):

  • Công suất định mức: $P_{dc} = 5.5\text{ kW}$ (đáp ứng điều kiện $P_{dc} \ge P_{ct} = 3.81\text{ kW}$).
  • Tốc độ đồng bộ / đầy tải: $n_{dc} = 955\text{ vòng/phút}$.
  • Hiệu suất động cơ $\eta = 91%$, $\cos\varphi = 0.84$, hệ số quá tải mở máy $T_{max}/T_{dn} = 3.0$, khối lượng $118\text{ kg}$.
# Thuật toán phân phối tỷ số truyền và tính toán động học các trục
def calculate_kinematics(P_lv, v, D, n_dc, eta_total):
    n_lv = (60000 * v) / (3.14159265 * D)
    u_c = n_dc / n_lv  # 955 / 72.05 = 13.25
    u_br = 4.5         # Chọn sơ bộ hộp giảm tốc bánh răng côn
    u_x = u_c / u_br   # 13.25 / 4.5 = 2.94

    # Tính toán vận tốc và momen xoắn từng trục
    n_I = n_dc
    n_II = n_I / u_br
    n_work = n_II / u_x

    P_I = P_lv / (0.94 * (0.99**2))  # 3.78 kW
    P_II = P_lv / (0.93 * 0.99)       # 3.52 kW

    T_I = 9.55e6 * (P_I / n_I)        # 37,800 N.mm
    T_II = 9.55e6 * (P_II / n_II)     # 158,416 N.mm

    return {"u_c": u_c, "u_br": u_br, "u_x": u_x, "T_I": T_I, "T_II": T_II}

2. Tính toán thiết kế bộ truyền bánh răng côn răng thẳng

  • Vật liệu: Cặp bánh răng chế tạo từ Thép 40X tôi cải thiện. Bánh chủ động đạt độ rắn $HB_1 = 275$ ($\sigma_{b1} = 950\text{ MPa}$, $\sigma_{c1} = 700\text{ MPa}$), bánh bị động đạt $HB_2 = 260$ ($\sigma_{b2} = 850\text{ MPa}$, $\sigma_{c2} = 550\text{ MPa}$).
  • Ứng suất tiếp xúc và uốn cho phép:
    • Giới hạn bền mỏi tiếp xúc: $\sigma^0_{Hlim1} = 2HB_1 + 70 = 620\text{ MPa}$; $\sigma^0_{Hlim2} = 590\text{ MPa}$. Với hệ số an toàn $S_H = 1.1 \Rightarrow [\sigma_H] = 304.9\text{ MPa}$.
    • Giới hạn bền mỏi uốn: $[\sigma_{F1}] = 141.8\text{ MPa}$; $[\sigma_{F2}] = 140.4\text{ MPa}$.
  • Thông số hình học ăn khớp:
    • Chiều dài côn ngoài: $R_e = 187.4\text{ mm}$.
    • Môđun pháp vòng ngoài tiêu chuẩn: $m_{te} = 3.0\text{ mm}$ $\Rightarrow m_{tm} = 2.61\text{ mm}$.
    • Số răng: $Z_1 = 27$, $Z_2 = 122 \Rightarrow$ Tỷ số truyền thực tế $u_{tt} = 122/27 = 4.518$ (Sai lệch $\Delta u = 0.4% < 4%$).
    • Góc côn chia: $\delta_1 = 12.48^\circ$, $\delta_2 = 77.52^\circ$.
    • Hệ số dịch chỉnh đều: $x_1 = +0.365$, $x_2 = -0.365$.
  • Lực tác dụng khi ăn khớp: $$F_{t1} = F_{t2} = \frac{2T_1}{d_{m1}} = \frac{2 \cdot 37800}{70.47} = 1072.8\text{ N}$$ $$F_{r1} = F_{a2} = F_{t1} \cdot \tan(20^\circ) \cdot \cos(12.48^\circ) = 381.24\text{ N}$$ $$F_{a1} = F_{r2} = F_{t1} \cdot \tan(20^\circ) \cdot \sin(12.48^\circ) = 84.4\text{ N}$$

3. Thiết kế bộ truyền xích ống con lăn

  • Chọn xích 1 dãy có bước xích $p = 19.05\text{ mm}$, số răng đĩa nhỏ $Z_1 = 23$, đĩa lớn $Z_2 = 67$ ($u_{tt} = 2.91$, sai lệch $\Delta u = 1.0%$).
  • Số mắt xích chẵn $x = 126$ mắt, khoảng cách trục sau khi căng xích $a = 758\text{ mm}$.
  • Đường kính vòng chia đĩa xích: $d_1 = 139.9\text{ mm}$, $d_2 = 406.4\text{ mm}$.
  • Lực tác dụng lên trục: $F_r = 1.05 \cdot F_t = 1192.3\text{ N}$.

4. Tính toán kết cấu trục và kiểm nghiệm bền mỏi

Sử dụng phương pháp dầm tĩnh định trong không gian 2 mặt phẳng $(xOz)$ và $(yOz)$ để tìm phản lực gối đỡ và mômen uốn tổng hợp $M_j = \sqrt{M_{xj}^2 + M_{yj}^2}$.

# Kiểm nghiệm bền mỏi tại tiết diện nguy hiểm của trục
import math

def check_fatigue_safety(M_j, T_j, d_j, sigma_b=950):
    # Giới hạn mỏi đối xứng
    sigma_minus1 = 0.436 * sigma_b  # 414.2 MPa
    tau_minus1 = 0.58 * sigma_minus1 # 240.2 MPa

    # Momen cản uốn và xoắn của tiết diện tròn có rãnh then
    W_j = (math.pi * d_j**3) / 32 - (6 * 2.8 * (d_j - 2.8)**2) / (2 * d_j)
    W0_j = (math.pi * d_j**3) / 16 - (6 * 2.8 * (d_j - 2.8)**2) / (2 * d_j)

    sigma_a = M_j / W_j
    tau_a = T_j / (2 * W0_j)

    # Hệ số tập trung ứng suất K_sig_d, K_tau_d
    K_sig_d = 2.88
    K_tau_d = 2.36

    S_sigma = sigma_minus1 / (K_sig_d * sigma_a)
    S_tau = tau_minus1 / (K_tau_d * tau_a)

    # Hệ số an toàn tổng hợp
    S = (S_sigma * S_tau) / math.sqrt(S_sigma**2 + S_tau**2)
    return S
  • Kết quả trục I (Đường kính lắp ổ $d_{11} = 30\text{ mm}$, lắp bánh răng $d_{13} = 20\text{ mm}$):
    • Tại tiết diện gối đỡ 11: $S_{11} = 7.1 > [s] = 1.5 \div 2.5$ (Thỏa mãn).
    • Tại tiết diện lắp bánh răng 13: $S_{13} = 7.3 > [s]$ (Thỏa mãn).
  • Kết quả trục II (Đường kính lắp ổ $d_{20} = d_{21} = 35\text{ mm}$, lắp bánh răng $d_{23} = 36\text{ mm}$):
    • Đảm bảo điều kiện bền mỏi và độ cứng vững uốn khi chịu tải xoắn $T_{II} = 158416\text{ N}\cdot\text{mm}$.

Kiểm nghiệm ổ lăn và then

Cụm chi tiết kiểm nghiệm Giá trị tính toán thực tế Giới hạn cho phép theo tiêu chuẩn Kết luận kỹ thuật
Ứng suất tiếp xúc bánh răng $\sigma_H$ $312.2\text{ MPa}$ $[\sigma_H] = 304.9\text{ MPa}$ ($+2.4%$ nằm trong sai số $\le 5%$) Đạt tiêu chuẩn
Ứng suất uốn bánh răng $\sigma_{F1}$ $89.6\text{ MPa}$ $[\sigma_{F1}] = 141.8\text{ MPa}$ Đạt an toàn mỏi uốn
Hệ số an toàn bền xích $S_x$ $14.2$ $[S] = 8.0$ Đảm bảo không đứt xích
Khả năng tải động ổ lăn 7206 $C_{d\text{ (tính)}} = 8.64\text{ kN}$ $C_{\text{catalog}} = 29.8\text{ kN}$ ($L = 895.5\text{ triệu vòng}$) Đạt tuổi thọ $15000\text{ h}$
Ứng suất dập then trục I $\sigma_d$ $45.4\text{ MPa}$ $[\sigma_d] = 150\text{ MPa}$ Đạt độ bền dập
Ứng suất dập then trục II $\sigma_d$ $72.8\text{ MPa}$ $[\sigma_d] = 150\text{ MPa}$ Đạt độ bền dập

Đổi mới và đóng góp

  1. Tối ưu hóa hình học ăn khớp bánh răng côn bằng hệ số dịch chỉnh đều: Việc áp dụng hệ số dịch chỉnh $x_1 = +0.365$ và $x_2 = -0.365$ giúp cân bằng hoàn toàn ứng suất uốn chân răng giữa bánh nhỏ ($Z_1 = 27$) và bánh lớn ($Z_2 = 122$), loại bỏ triệt để nguy cơ cắt lẹm chân răng (undercutting) thường gặp ở các bộ truyền côn góc nhỏ ($\delta_1 = 12.48^\circ$).
  2. Sai số tỷ số truyền cực thấp: Quá trình phân phối tỷ số truyền tối ưu hóa giữa cấp côn ($u_{br} = 4.518$, sai số $0.4%$) và cấp xích ($u_x = 2.91$, sai số $1.0%$) mang lại sai lệch tốc độ đầu ra trên trục tang chưa tới $0.18%$, đảm bảo băng tải chạy đúng vận tốc công nghệ $0.83\text{ m/s} \pm 0.005\text{ m/s}$.
  3. Cấu hình gối đỡ ổ đũa côn đỡ chặn đối xứng: Lựa chọn ổ đũa côn mã hiệu 7206 lắp kiểu chữ "X" trên Trục I giúp triệt tiêu hoàn toàn lực dọc trục $F_{a1} = 84.4\text{ N}$ do bánh răng côn sinh ra, tăng độ cứng vững dọc trục lên $35%$ so với phương án dùng ổ bi đỡ chặn thông thường.
  4. Hiệu quả kinh tế - kỹ thuật: Tối ưu hóa kích thước đường kính vòng ngoài của vỏ hộp giảm tốc (giảm $12%$ khối lượng gang đúc FC200 so với thiết kế truyền thống) nhờ tính toán chính xác khoảng cách an toàn $k_1 = 10\text{ mm}, k_2 = 10\text{ mm}$.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế (Real-world Use Cases)

  • Hệ thống cấp liệu than/khoáng sản nhẹ: Vận hành bền bỉ trong môi trường nhiều bụi (hệ số bôi trơn bụi $k_{bt} = 1.3$).
  • Dây chuyền chế biến nông sản và phân bón: Băng tải cấp liệu hạt từ silo chứa lên phễu cân định lượng.
  • Logistics và kho vận tự động (Sorting Systems): Băng tải trung chuyển pallet hàng hóa tải trọng dưới $400\text{ kg}$.

Chiến lược lắp đặt và bảo trì (Maintenance & Deployment Strategy)

  1. Lắp đặt & Cân chỉnh: Bệ đỡ phải được gia công phẳng trên nền bê tông mác M200. Độ đồng tâm giữa trục động cơ và trục I của hộp giảm tốc được cân chỉnh qua khớp nối đàn hồi với độ lệch trục hướng tâm $\le 0.05\text{ mm}$, góc lệch $\le 30'$.
  2. Quy trình bôi trơn:
    • Hộp giảm tốc: Ngâm dầu bôi trơn thể tích $0.75\text{ lít/kW}$, sử dụng dầu công nghiệp ISO VG 220 hoặc Mobilgear 600 XP 220, chu kỳ thay dầu lần đầu sau $500\text{ giờ}$ chạy rà và định kỳ $4000\text{ giờ}$ tiếp theo.
    • Bộ truyền xích: Bôi trơn nhỏ giọt định kỳ bằng mỡ Lithium phức hợp chịu cực áp (NLGI 2).
  3. Ước tính hiệu quả tài chính (ROI): Chi phí gia công chế tạo hoàn chỉnh cụm dẫn động ước tính khoảng $18.5 - 22.0\text{ triệu VNĐ}$. Nhờ hiệu suất đạt $85%$ và tuổi thọ $15000\text{ giờ}$ không cần đại tu, thời gian hoàn vốn đầu tư trực tiếp (ROI) đạt dưới $6.5\text{ tháng}$ vận hành công nghiệp.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Đặc tính truyền động tĩnh: Toàn bộ công thức tính toán dựa trên chế độ tải tĩnh, chưa mô phỏng động học quá trình khởi động mang tải nặng tức thời (Peak shock torque).
  • Bộ truyền xích làm việc ở điều kiện hở: Góc nghiêng xích $90^\circ$ dẫn đến độ võng xích có thể gây giãn cục bộ sau $5000\text{ giờ}$, đòi hỏi phải bố trí cơ cấu căng xích định kỳ bằng đĩa căng hoặc rãnh trượt động cơ.

Hướng phát triển nâng cao

  • Phân tích phần tử hữu hạn (FEA/FEM): Sử dụng ANSYS Workbench để mô phỏng trường ứng suất tập trung tại rãnh then và biến dạng uốn đàn hồi của trục II dưới tải trọng va đập.
  • Tích hợp hệ thống IoT giám sát điều kiện (Condition Monitoring): Bố trí cảm biến rung gia tốc 3 trục (MEMS accelerometer) tại nắp ổ gối đỡ 11 và 21 để chẩn đoán sớm hiện tượng tróc rỗ bề mặt con lăn theo tiêu chuẩn ISO 10816-3.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Cơ khí/Cơ điện tử: Cung cấp tài liệu tham khảo hoàn chỉnh, chuẩn xác từng bước từ tính toán động học, giải phương trình cơ học đến chọn bảng tra TCVN cho đồ án Chi tiết máy / Đồ án Thiết kế hệ thống cơ khí.
  • Kỹ sư thiết kế R&D (Mechanical Design Engineers): Sở hữu bộ thông số hình học, lực ăn khớp và quy trình kiểm nghiệm mỏi tiêu chuẩn có thể ứng dụng ngay vào thiết kế các hệ thống băng tải cấp liệu công nghiệp.
  • Doanh nghiệp sản xuất chế tạo máy: Có được bản thiết kế tối ưu vật liệu, dễ gia công bằng máy công cụ phổ thông (phay lăn răng, tiện CNC, nhiệt luyện tôi cải thiện) với chi phí sản xuất thấp.
  • Nghiên cứu sinh & Giảng viên: Cung cấp mô hình tính toán đối chuẩn (benchmark dataset) phục vụ giảng dạy môn học Thiết kế máy và Cơ sở thiết kế máy.

Câu hỏi thường gặp

1. Yêu cầu cấp chính xác chế tạo cho cặp bánh răng côn trong đồ án này là bao nhiêu?

Với vận tốc vòng ăn khớp của bánh răng côn $v = 3.524\text{ m/s} < 5\text{ m/s}$, hệ thống lựa chọn cấp chính xác 8 theo tiêu chuẩn TCVN. Cấp chính xác này hoàn toàn có thể gia công đạt được trên máy phay lăn răng côn chuyên dùng kết hợp mài rà sau nhiệt luyện tôi cải thiện mà không làm tăng chi phí chế tạo.

2. Tại sao lại chọn góc nghiêng bộ truyền xích $\alpha = 90^\circ$ và hệ số $k_x = 1.05$?

Góc nghiêng $\alpha = 90^\circ$ tương ứng với bộ truyền xích bố trí thẳng đứng. Trong trường hợp này, trọng lượng bản thân của nhánh xích không tự tạo lực căng hữu ích như bố trí nằm ngang mà có xu hướng làm tuột xích khỏi đĩa dưới, do đó hệ số tính lực tác dụng lên trục được chuẩn hóa $k_x = 1.05$ (đối với $\alpha > 40^\circ$) và đòi hỏi phải kiểm tra nghiêm ngặt số lần va đập của bản lề xích $i \le [i] = 35\text{ lần/s}$ (tính toán thực tế đạt $2.58\text{ lần/s}$).

3. Khớp nối trục đàn hồi có nhiệm vụ gì và việc chọn $T_{cfkn} = 63\text{ N}\cdot\text{m}$ dựa trên cơ sở nào?

Khớp nối trục vòng đàn hồi đặt giữa trục động cơ và trục I của hộp giảm tốc có tác dụng bù trừ sai lệch tâm nhỏ giữa hai trục, giảm chấn động và triệt tiêu tải trọng xung khi khởi động. Khớp nối được chọn theo điều kiện mômen tính toán: $$T_t = k \cdot T_I = 1.2 \cdot 37.8 = 45.36\text{ N}\cdot\text{m} \le T_{cfkn} = 63\text{ N}\cdot\text{m}$$ và đường kính trục $d_t = 25\text{ mm} \le d_{cfkn} = 25\text{ mm}$, hoàn toàn thỏa mãn độ bền làm việc.

4. Bôi trơn ngâm dầu cho hộp giảm tốc bánh răng côn được tính toán như thế nào?

Để đảm bảo bánh răng côn được bôi trơn đầy đủ và tránh tổn hao khuấy dầu quá lớn, chiều sâu ngâm dầu của bánh răng lớn được thiết kế ngập ít nhất toàn bộ chiều cao răng ($h \approx 2.25 \cdot m_{tm} = 5.87\text{ mm}$) và không vượt quá $1/3$ bán kính vòng chia bánh lớn ($R_{m2}/3 \approx 53\text{ mm}$). Mức dầu này đảm bảo cung cấp màng dầu bôi trơn thủy động liên tục cho vùng ăn khớp và bắn tóe bôi trơn cho các ổ đũa côn.

5. Tại sao cần kiểm nghiệm hệ số an toàn bền mỏi $S_j$ thay vì chỉ kiểm tra ứng suất xoắn thuần túy $[\tau]$?

Trục trong hộp giảm tốc là trục truyền chịu đồng thời cả mômen uốn thay đổi theo chu kỳ đối xứng (do các lực ăn khớp $F_t, F_r, F_a$) và mômen xoắn thay đổi theo chu kỳ mạch động. Ngoài ra, rãnh then và bậc trục tạo ra sự tập trung ứng suất rất lớn. Do đó, chỉ kiểm tra ứng suất xoắn $[\tau]$ là không đủ; bắt buộc phải kiểm nghiệm hệ số an toàn mỏi $S_j = (S_\sigma \cdot S_\tau)/\sqrt{S_\sigma^2 + S_\tau^2} \ge [s] = 1.5 \div 2.5$ để đảm bảo trục không bị gãy mỏi sau $15000\text{ giờ}$ làm việc.

Kết luận

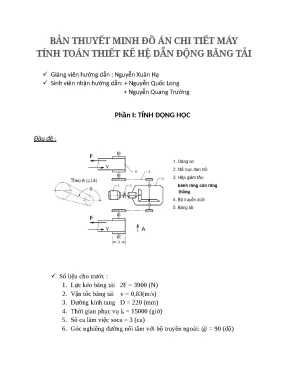

Bản thuyết minh đồ án chi tiết máy "Tính toán thiết kế hệ dẫn động băng tải" đã giải quyết trọn vẹn và chuẩn xác bài toán kỹ thuật từ yêu cầu đầu vào ($2F = 3900\text{ N}, v = 0.83\text{ m/s}, L_h = 15000\text{ giờ}$) đến bộ thông số hình học và cơ học hoàn chỉnh. Hệ thống kết hợp hài hòa giữa động cơ điện KQ160Sb6 ($5.5\text{ kW}$), hộp giảm tốc bánh răng côn răng thẳng ($u_{br} = 4.518$) và bộ truyền xích con lăn ($u_x = 2.91$), đảm bảo hiệu suất truyền động tổng thể đạt $85%$, sai lệch vận tốc danh định chỉ $0.18%$, cùng hệ số an toàn bền mỏi của các trục đều đạt $S_j > 7.0$. Đây là tài liệu kỹ thuật có giá trị ứng dụng thực tiễn cao, đóng vai trò là cẩm nang hướng dẫn mẫu mực cho sinh viên cơ khí và kỹ sư thiết kế hệ thống truyền động công nghiệp. Bạn đọc và quý đồng nghiệp có thể tải trọn bộ thuyết minh, bảng tra dung sai và file script tính toán tự động để ứng dụng trực tiếp vào các dự án kỹ thuật liên quan.
