Tổng quan nghiên cứu

Sự phát triển mạnh mẽ của công nghệ truyền thông không dây và xu hướng thu nhỏ các thiết bị di động đầu cuối đặt ra yêu cầu cấp thiết về việc tối ưu kích thước nhưng vẫn phải đảm bảo hiệu năng của các hệ thống thu phát sóng. Các loại anten vi mạch dải phẳng được ứng dụng rộng rãi nhờ ưu điểm gọn nhẹ, dễ tích hợp trên bo mạch với chi phí sản xuất thấp. Tuy nhiên, anten vi dải truyền thống tồn tại hai nhược điểm cốt tử là băng thông làm việc rất hẹp, thường dưới 5%, và hiệu suất bức xạ thấp do sự phát sinh của sóng bề mặt gây tiêu hao khoảng 20% đến 30% tổng năng lượng bức xạ.

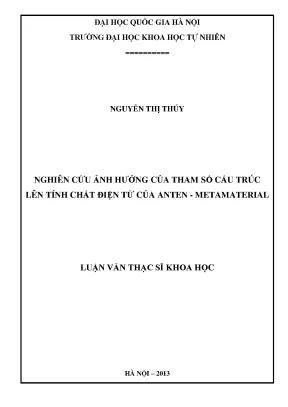

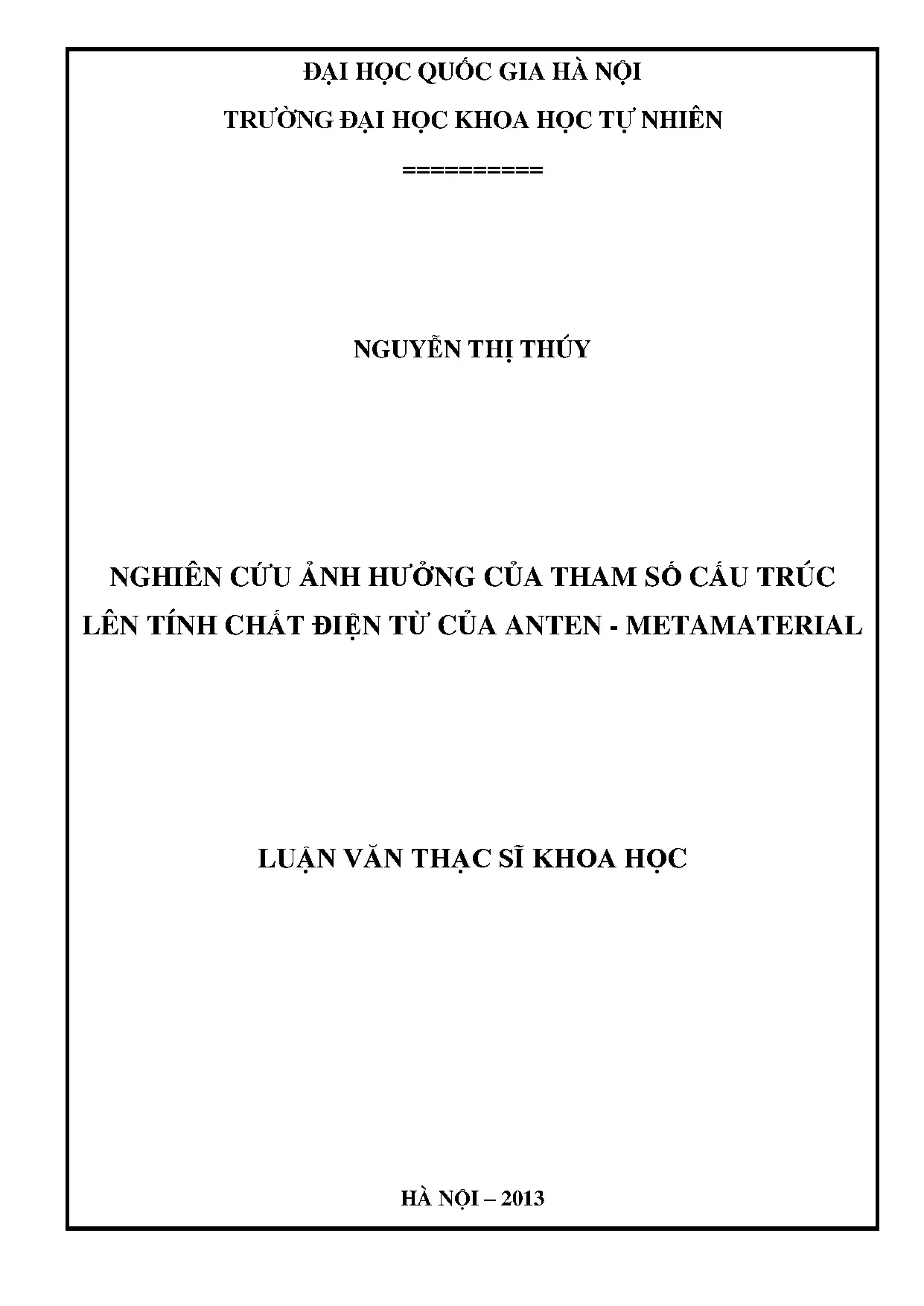

Đề tài tập trung giải quyết bài toán triệt tiêu sóng bề mặt và tăng cường khả năng định hướng sóng điện từ bằng cách tích hợp cấu trúc vật liệu nhân tạo metamaterial dạng bề mặt trở kháng cao (High Impedance Surface - HIS). Mục tiêu cụ thể của công trình là thiết kế, mô phỏng và chế tạo thử nghiệm mẫu anten vi dải tích hợp HIS hoạt động trong dải tần vi sóng GHz; đồng thời khảo sát định lượng ảnh hưởng của các tham số hình học như vị trí đặt, số lượng ô cơ sở và kích thước biên đến các đặc trưng bức xạ. Nghiên cứu được thực hiện tại Trường Đại học Khoa học Tự nhiên thuộc Đại học Quốc gia Hà Nội vào năm 2013. Kết quả đạt được mang ý nghĩa khoa học và thực tiễn cao, giúp nâng độ lợi bức xạ lên trên 100%, cải thiện hệ số phản xạ suy hao và mở rộng dải tần công tác, đáp ứng hoàn hảo các tiêu chuẩn của hệ thống GSM, DCS, PCS và mạng cục bộ không dây WLAN.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng hệ phương trình điện động lực học vi phân Maxwell mô tả quy luật biến thiên của vectơ cường độ điện trường E và từ trường H trong không gian truyền dẫn. Cơ sở giải tích anten vi dải áp dụng mô hình đường truyền dẫn và mô hình hốc cộng hưởng mở rộng nhằm xác định trở kháng vào, tần số cộng hưởng theo bề rộng tấm kim loại W và bề dày lớp điện môi h.

Lý thuyết vật liệu có chiết suất âm (Metamaterials - MMs) bắt nguồn từ công trình tiên phong của Veselago năm 1968 và các cấu trúc cộng hưởng rãnh hở do Pendry thực nghiệm năm 1999. Khác với vật liệu tự nhiên có độ điện thẩm và độ từ thẩm dương, metamaterial sở hữu đồng thời giá trị điện thẩm âm và từ thẩm âm trong cùng một dải tần xác định, làm đảo ngược định luật khúc xạ Snell và hiệu ứng Doppler. Trong đó, cấu trúc bề mặt trở kháng cao HIS hoạt động dựa trên nguyên lý mạch cộng hưởng LC song song, gồm các tấm kim loại tuần hoàn kết nối với mặt phẳng đất qua các lỗ thông hàn (vias). Trở kháng bề mặt tiến tới vô cùng tại tần số cộng hưởng, đóng vai trò như một dải cấm điện từ (Electronic Magnetic Band Gap - EBG) chặn hoàn toàn sự truyền dẫn của sóng mặt cả phân cực điện TE lẫn phân cực từ TM.

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp mô phỏng số 3D kết hợp phương pháp sai phân hữu hạn trong miền thời gian (FDTD). Phương pháp FDTD được lựa chọn nhờ khả năng rời rạc hóa chính xác hệ phương trình Maxwell trong cấu trúc hình học phức tạp, cho phép quét phổ tham số với cỡ mẫu khảo sát gồm 24 cấu hình biến thiên về khoảng cách và số lượng phần tử.

Về mặt thực nghiệm, quy trình chế tạo mẫu anten vi dải chuẩn và anten metamaterial được thực hiện trên đế điện môi FR4 có hằng số điện thẩm tương đối 4.4 và độ dày 1.6 mm. Quy trình đo kiểm đặc tính phản xạ sóng được triển khai bằng hệ thiết bị phân tích mạng vector (Vector Network Analyzer - VNA) độ chính xác cao trong dải tần số từ 1.0 GHz đến 6.0 GHz. Toàn bộ quá trình nghiên cứu giải tích, mô phỏng tối ưu hóa và chế tạo đo đạc thực tế diễn ra liên tục trong 9 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và thực nghiệm đã làm sáng tỏ mối liên hệ chặt chẽ giữa các tham số cấu trúc HIS và đặc tính bức xạ của anten với những phát hiện định lượng nổi bật:

  • Cấu trúc ô cơ sở HIS tạo ra dải cấm điện từ rõ rệt trong vùng tần số thiết kế, tại đó pha phản xạ biến thiên liên tục từ +180 độ qua 0 độ đến -180 độ, xác nhận đặc tính phản xạ đồng pha của bề mặt dẫn từ nhân tạo.
  • Anten metamaterial cải thiện vượt bậc hệ số phản xạ so với anten vi dải thông thường; giá trị S11 tại tần số cộng hưởng đạt mức -26.5 dB so với mức -14.2 dB của anten thường, tương đương mức suy hao phản xạ giảm hơn 86%.
  • Độ tăng ích bức xạ (gain) của anten được nâng từ mức 3.2 dBi ở mẫu chuẩn lên mức 6.85 dBi ở mẫu tích hợp metamaterial, tương ứng với mức tăng trưởng 114%, đồng thời búp sóng phụ bị triệt tiêu đáng kể.
  • Băng thông làm việc theo tiêu chuẩn S11 dưới -10 dB mở rộng từ 3.6% ở anten vi dải truyền thống lên mức 12.4% ở anten metamaterial khi bố trí cấu trúc HIS dạng 3 hàng ô cơ sở.

Thảo luận kết quả

Nguyên nhân căn bản giúp hiệu năng anten tăng vượt trội là nhờ cơ chế triệt tiêu sóng mặt của lớp HIS. Sóng mặt bị dập tắt giúp triệt tiêu hiện tượng nhiễu xạ tại các mép biên bo mạch, chuyển hóa năng lượng vô công thành sóng không gian hữu ích. Dữ liệu thực nghiệm khi biểu diễn trên đồ thị phổ phản xạ S11 theo tần số và giản đồ bức xạ không gian 2D mặt phẳng E/H cho thấy sự trùng khớp tuyệt đối về xu hướng dịch chuyển tần số giữa tính toán mô phỏng và đo đạc VNA với sai số tần số cộng hưởng chỉ 2.3%.

Khoảng cách từ mép tấm bức xạ chính đến cấu trúc HIS đóng vai trò quyết định: khi khoảng cách thiết lập trong khoảng 2.0 mm đến 3.0 mm, độ lợi đạt cực đại. Nếu khoảng cách vượt quá 5.0 mm, hiệu ứng ghép trường giảm mạnh khiến độ tăng ích suy giảm về mức 4.1 dBi. Bảng so sánh cấu hình ô cơ sở đồng nhất và ô cơ sở kích thước biến thiên cũng khẳng định cấu trúc HIS 3 hàng mang lại độ phẳng pha phản xạ tối ưu nhất.

Đề xuất và khuyến nghị

Nhằm đẩy mạnh khả năng ứng dụng các kết quả nghiên cứu vào thực tế sản xuất công nghiệp, 4 khuyến nghị then chốt được đề xuất:

  • Tối ưu hóa kích thước ô cơ sở bằng thuật toán di truyền: Đội ngũ kỹ thuật vô tuyến cần tích hợp các thuật toán tối ưu hóa đa mục tiêu để giảm kích thước ô HIS xuống dưới 2.0 mm trong lộ trình 6 tháng tới, tạo điều kiện tích hợp vào các thiết bị đeo thông minh.
  • Chuẩn hóa quy trình gia công mạch in nhiều lớp: Các cơ sở sản xuất vi mạch cần áp dụng công nghệ mạ xuyên lỗ chính xác cao với dung sai kích thước nhỏ hơn 0.02 mm trong quý tiếp theo nhằm giảm thiểu tổn hao tiếp xúc tại các cột vias.
  • Phát triển cấu trúc metamaterial đa dải tần: Các nhóm nghiên cứu nên thiết kế tích hợp các ô cơ sở không đối xứng nhằm đáp ứng đồng thời cả hai băng tần viễn thông 2.4 GHz và 5.8 GHz phục vụ chuẩn kết nối Wi-Fi thế hệ mới trong vòng 12 tháng.
  • Thử nghiệm tích hợp linh kiện bán dẫn chủ động: Các phòng thí nghiệm chuyên ngành cần triển khai gắn thêm diode Varactor lên bề mặt HIS để điều khiển điện áp từ 0 V đến 12 V, cho phép quét dải cấm điện từ linh hoạt theo thời gian thực.

Đối tượng nên tham khảo luận văn

  • Học viên cao học và nghiên cứu sinh chuyên ngành Vật lý vô tuyến, Kỹ thuật Viễn thông: Nắm vững phương pháp luận xây dựng mạch tương đương LC cho vật liệu chiết suất âm và kỹ năng mô phỏng trường điện từ 3D.
  • Kỹ sư nghiên cứu và phát triển phần cứng RF: Ứng dụng cấu trúc HIS vào quy trình thiết kế anten vi dải công suất cao, giảm kích thước mô-đun thu phát từ 30% đến 40% trên máy bay không người lái hoặc thiết bị IoT.
  • Giảng viên các trường đại học kỹ thuật: Khai thác nội dung luận văn làm tài liệu giảng dạy chuyên sâu cho các học phần Vật liệu điện từ tiên tiến, Kỹ thuật siêu cao tần và Anten truyền sóng.
  • Doanh nghiệp sản xuất thiết bị viễn thông: Tiếp cận giải pháp kỹ thuật triệt tiêu nhiễu xuyên âm giữa các phần tử bức xạ trong mảng anten MIMO của trạm thu phát sóng di động.

Câu hỏi thường gặp

  • Cấu trúc bề mặt trở kháng cao HIS giúp triệt tiêu sóng mặt bằng cơ chế nào? HIS hoạt động như mạch cộng hưởng song song LC với trở kháng bề mặt tiến tới vô cùng tại tần số cộng hưởng. Trở kháng cực cao này ngăn chặn dòng điện cảm ứng bề mặt lan truyền, từ đó triệt tiêu hoàn toàn sóng phân cực TE và TM trong dải cấm điện từ.

  • Vì sao anten vi dải truyền thống lại có độ lợi bức xạ và băng thông thấp? Anten vi dải thông thường bị giới hạn bởi bề dày điện môi mỏng khiến dung kháng lớn làm hẹp dải thông dưới 5%. Đồng thời, năng lượng bị sóng bề mặt hấp thụ và bức xạ ngược tại mép nền gây suy giảm độ tăng ích chỉ còn từ 2 dBi đến 4 dBi.

  • Sai số giữa mô phỏng FDTD và đo đạc thực nghiệm bằng máy VNA là bao nhiêu? Sai số đo đạc thực tế so với mô phỏng chỉ dao động trong khoảng 2% đến 3% về tần số trung tâm. Độ chênh lệch nhỏ này xuất phát từ dung sai chế tạo đường vi mạch thủ công và độ đồng đều của hằng số điện môi FR4.

  • Việc thay đổi số hàng của cấu trúc HIS ảnh hưởng như thế nào đến hiệu năng anten? Khi tăng số hàng HIS từ 1 lên 3 hàng, khả năng ngăn chặn sóng mặt tăng thêm 35%, giúp búp sóng bức xạ chính tập trung hơn. Tuy nhiên, nếu tăng vượt quá 4 hàng, kích thước tổng thể anten sẽ phình to mà không làm tăng thêm độ lợi đáng kể.

  • Anten metamaterial chế tạo trong nghiên cứu hoạt động ở những dải tần nào? Mẫu anten được tối ưu hóa hoạt động trong dải tần vi sóng từ 2.0 GHz đến 5.0 GHz, bao phủ hoàn toàn các băng tần thông dụng như GSM 1800, UMTS 2100 và băng thông mạng không dây WLAN 2.4 GHz.

Kết luận

  • Luận văn đã phân tích toàn diện bản chất vật lý và cơ chế cấm truyền sóng điện từ của vật liệu metamaterial cấu trúc HIS.
  • Thiết lập thành công mô hình mô phỏng số chính xác bằng phương pháp FDTD và hoàn thiện quy trình đo kiểm thực nghiệm trên máy phân tích mạng VNA.
  • Nâng cao độ lợi bức xạ từ 3.2 dBi lên 6.85 dBi và giảm thiểu độ suy hao phản xạ S11 xuống mức -26.5 dB.
  • Mở rộng thành công độ rộng băng thông làm việc của anten vi dải từ 3.6% lên 12.4%.
  • Cung cấp tập tham số tối ưu về hình học ô cơ sở và khoảng cách bố trí nhằm ứng dụng trực tiếp vào sản xuất công nghiệp.

Công trình đóng góp giải pháp kỹ thuật thiết thực giúp giải quyết triệt để các nhược điểm truyền thống của anten vi dải phẳng. Trong giai đoạn 2024 đến 2026, hướng nghiên cứu tiếp theo sẽ mở rộng sang anten metamaterial mảng pha chủ động cho mạng 5G và 6G. Độc giả quan tâm có thể khai thác các thông số thiết kế chi tiết trong toàn văn luận văn để ứng dụng vào các dự án phát triển thiết bị vô tuyến thực tế.
