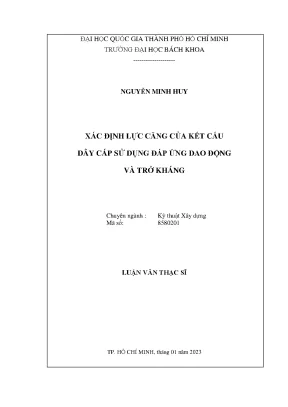

Luận văn thạc sĩ: Xác định lực căng của kết cấu dây cáp qua đáp ứng dao động và trở kháng

Luận văn thạc sĩ kỹ thuật xây dựng phân tích lực căng của kết cấu dây cáp qua đáp ứng dao động và trở kháng, cung cấp giải pháp tối ưu.

• Tác giả: Nguyễn Minh Huy
• Người hướng dẫn: PGS. Hồ Đức Duy
• Trường học: Đại học Bách Khoa - Đại học Quốc gia Thành phố Hồ Chí Minh
• Chuyên ngành: Kỹ thuật xây dựng
• Đề tài: Xác định lực căng của kết cấu dây cáp sử dụng đáp ứng dao động và trở kháng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2023
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• NHIỆM VỤ LUẬN VĂN THẠC SĨ
• LỜI CẢM ƠN
• TÓM TẮT
• ABSTRACT
• LỜI CAM ĐOAN
• DANH MỤC CÁC BẢNG
• DANH MỤC HÌNH ẢNH
• 1. CHƯƠNG 1: Mục tiêu và nội dung nghiên cứu
• 1.1. Mục tiêu nghiên cứu
• 1.2. Nội dung nghiên cứu
• 1.3. Đối tượng và phạm vi nghiên cứu
• 1.3.1. Đối tượng nghiên cứu
• 1.3.2. Phạm vi nghiên cứu
• 1.4. Tính cần thiết và ý nghĩ thực tiễn của nghiên cứu
• 1.5. Cấu trúc luận văn
• 2. CHƯƠNG 2: TỔNG QUAN NGHIÊN CỨU
• 2.1. Phương pháp nghiên cứu dao động cho cáp
• 2.1.1. Tình hình nghiên cứu ngoài nước
• 2.1.2. Tình hình nghiên cứu trong nước
• 2.2. Phương pháp nghiên cứu trở kháng cho vùng neo cáp
• 2.2.1. Tình hình nghiên cứu ngoài nước
• 2.2.2. Tình hình nghiên cứu trong nước
• 2.3. Phương pháp dao động
• 2.3.1. Phương trình cơ bản
• 2.3.2. Công thức gần đúng cho dây cáp với độ chùng lớn
• 2.3.3. Công thức thực hành tính toán lực căng dây cáp
• 2.4. Phương pháp trở kháng
• 2.4.1. Phương pháp trở kháng
• 2.4.2. Chỉ số đánh giá hao tổn
• 2.5. Mạng nơ-ron nhân tạo
• 2.5.1. Lưu đồ xác định lực căng dây cáp dựa vào tín hiệu đáp ứng trở kháng kết hợp mạng nơ-ron nhân tạo
• 2.6. Phương pháp kết hợp dao động – trở kháng
• 2.6.1. So sánh ưu nhược điểm của 2 phương pháp
• 2.6.2. Sơ đồ kết hợp trở kháng – dao động
• 3. CHƯƠNG 3: CÁC BÀI TOÁN KHẢO SÁT
• 3.1. Bài toán 1: Xác định lực căng trong kết cấu dây cáp bằng kỹ thuật dao động
• 3.2. Bài toán 2: Đánh giá khả năng hao tổn lực căng trong kết cấu dây cáp bằng kỹ thuật trở kháng
• 3.2.1. Giới thiệu mô hình thí nghiệm
• 3.2.2. Đánh giá khả năng hao tổn lực căng trong kết cấu dây cáp từ mô phỏng thí nghiệm
• 3.3. Bài toán 3: Xác định sự thay đổi lực căng cáp dựa vào sơ đồ kết hợp của hai phương pháp dao động và trở kháng
• 3.3.1. Xác định lực căng của kết cấu dây cáp bằng phương pháp dao động
• 3.3.2. Đánh giá khả năng hao tổn lực căng trong kết cấu dây cáp bằng phương pháp trở kháng
• 3.3.3. Xây dựng mạng ANNs để chẩn đoán mức độ hao tổn
• 3.3.4. Tổng hợp và nhận xét cho 2 phương pháp dao động và trở kháng
• 4. CHƯƠNG 4: NGHIÊN CỨU MỞ RỘNG
• 4.1. Phương pháp dao động
• 4.1.1. Sự thay đổi lực căng của kết cấu dây cáp khi có sự thay đổi nhiệt độ
• 4.1.2. Phương pháp loại bỏ ảnh hưởng của nhiệt độ
• 4.1.3. Các bài toán chẩn đoán sử dụng phương pháp dao động
• 4.1.4. Cải tiến công thức loại bỏ ảnh hưởng nhiệt độ
• 4.2. Phương pháp trở kháng
• 4.2.1. Sự phụ thuộc nhiệt độ của vật liệu
• 4.2.2. Phương pháp bù ảnh hưởng của nhiệt độ
• 4.2.3. Các bài toán chẩn đoán sử dụng phương pháp trở kháng
• 4.2.4. Tổng hợp và so sánh kết quả chẩn đoán của 2 phương pháp dao dộng và đáp ứng trở kháng
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về lực căng trong kết cấu dây cáp

Trong kết cấu dây cáp, lực căng dây cáp đóng vai trò quan trọng trong việc đảm bảo độ bền và tính ổn định của công trình. Việc xác định chính xác lực căng là cần thiết để đánh giá sức khỏe của kết cấu. Nghiên cứu này tập trung vào việc sử dụng các phương pháp như đáp ứng dao động và trở kháng để xác định lực căng. Theo nghiên cứu, lực căng có thể bị mất trong quá trình thi công hoặc do các yếu tố môi trường, dẫn đến nguy cơ phá hủy kết cấu. Do đó, việc theo dõi và đánh giá lực căng là rất quan trọng để đảm bảo an toàn cho công trình. Một trong những mục tiêu chính của nghiên cứu là phát triển phương pháp kết hợp giữa dao động cơ học và trở kháng để theo dõi lực căng trong thực tế.

1.1 Tầm quan trọng của lực căng trong kết cấu

Lực căng trong kết cấu dây cáp không chỉ ảnh hưởng đến tính ổn định mà còn đến khả năng chịu tải của công trình. Khi lực căng giảm xuống dưới ngưỡng an toàn, nguy cơ xảy ra sự cố sẽ tăng cao. Nghiên cứu đã chỉ ra rằng việc theo dõi lực căng giúp phát hiện sớm các dấu hiệu hao mòn và giảm lực căng, từ đó có thể thực hiện các biện pháp khắc phục kịp thời. Việc áp dụng các công nghệ hiện đại như cảm biến và mô hình hóa để theo dõi lực căng là rất cần thiết trong bối cảnh xây dựng hiện đại.

II. Phương pháp xác định lực căng

Để xác định lực căng dây cáp, nghiên cứu đã áp dụng các phương pháp như đáp ứng dao động và trở kháng. Phương pháp đáp ứng dao động dựa trên việc đo tần số dao động tự nhiên của dây cáp, từ đó suy ra lực căng thông qua các công thức lý thuyết. Phương pháp này có ưu điểm là nhanh chóng và không yêu cầu can thiệp vào kết cấu. Ngược lại, phương pháp trở kháng dựa trên việc phân tích tín hiệu điện trở của vùng neo cáp, giúp xác định lực căng thông qua các biến đổi trong tín hiệu. Kết hợp hai phương pháp này sẽ mang lại độ chính xác cao hơn trong việc xác định lực căng, đồng thời giúp phát hiện sớm các vấn đề tiềm ẩn trong kết cấu.

2.1 Phương pháp đáp ứng dao động

Phương pháp đáp ứng dao động sử dụng các cảm biến để đo tần số dao động của dây cáp. Các tần số này sẽ thay đổi tùy thuộc vào lực căng dây cáp. Nghiên cứu đã chỉ ra rằng có một mối liên hệ tỷ lệ giữa tần số dao động và lực căng, cho phép xác định lực căng thông qua các phép đo tần số. Phương pháp này đã được kiểm chứng với các kết quả thực nghiệm trước đó, cho thấy độ tin cậy cao trong việc theo dõi sức khỏe của kết cấu.

2.2 Phương pháp trở kháng

Phương pháp trở kháng tập trung vào việc đo lường tín hiệu điện trở tại các vùng neo của dây cáp. Khi lực căng thay đổi, tín hiệu trở kháng cũng sẽ thay đổi theo. Bằng cách phân tích các tín hiệu này, có thể xác định được mức độ hao tổn lực căng. Phương pháp này có thể được áp dụng trong các điều kiện thực tế mà không cần phải tháo dỡ hoặc can thiệp vào kết cấu, từ đó mang lại lợi ích lớn trong việc bảo trì và giám sát kết cấu dây cáp.

III. Ứng dụng thực tiễn của nghiên cứu

Nghiên cứu về xác định lực căng dây cáp qua đáp ứng dao động và trở kháng có nhiều ứng dụng thực tiễn trong xây dựng và bảo trì công trình. Các phương pháp này có thể được sử dụng để theo dõi tình trạng sức khỏe của các công trình xây dựng như cầu, nhà cao tầng, và các công trình hạ tầng khác. Việc áp dụng công nghệ cảm biến hiện đại sẽ giúp nâng cao độ chính xác trong việc phát hiện sớm các vấn đề, từ đó giảm thiểu rủi ro và chi phí bảo trì. Hơn nữa, nghiên cứu cũng mở ra hướng đi mới cho các nghiên cứu tiếp theo trong lĩnh vực kỹ thuật xây dựng và bảo trì kết cấu.

3.1 Đánh giá sức khỏe kết cấu

Việc áp dụng các phương pháp xác định lực căng sẽ giúp đánh giá sức khỏe tổng thể của kết cấu. Các dữ liệu thu thập được từ cảm biến có thể được phân tích để đưa ra các quyết định kịp thời về bảo trì và sửa chữa. Điều này không chỉ giúp tiết kiệm chi phí mà còn đảm bảo an toàn cho người sử dụng.

3.2 Đề xuất cho nghiên cứu tương lai

Nghiên cứu này mở ra nhiều hướng đi mới cho các nghiên cứu tiếp theo, đặc biệt là trong việc phát triển các công nghệ cảm biến và mô hình hóa tiên tiến hơn. Việc kết hợp giữa các phương pháp hiện có và các công nghệ mới có thể mang lại những giải pháp tối ưu hơn trong việc theo dõi và bảo trì kết cấu dây cáp.

Nội dung chính

Tổng quan nghiên cứu

Trong hệ thống hạ tầng giao thông và viễn thông hiện đại, kết cấu dây cáp đóng vai trò chịu lực cốt lõi tại các công trình biểu tượng như cầu Cần Thơ, cầu Rạch Miễu, cầu Nhật Tân hay công trình cầu Thủ Thiêm 2 khánh thành vào ngày 28/04/2022 tại Thành phố Hồ Chí Minh. Ngoài ra, kết cấu này còn giữ ổn định cho hàng nghìn trạm ăng ten viễn thông BTS trên cả nước. Tuy nhiên, sự cố đứt cáp tại cầu Bính ở Hải Phòng và sập liên kết neo cầu treo Kẻ Nính tại Nghệ An đã gióng lên hồi chuông cảnh báo về rủi ro mất an toàn kết cấu. Lực căng cáp có thể suy giảm tức thời trong giai đoạn thi công hoặc hao tổn theo thời gian do hiện tượng từ biến, ăn mòn và mỏi vật liệu. Khi lực căng sụt giảm vượt quá 10% đến 15% ngưỡng cho phép, nguy cơ phá hủy cục bộ hoặc sụp đổ toàn bộ công trình là rất lớn.

Mục tiêu cốt lõi của nghiên cứu là xây dựng quy trình xác định chính xác lực căng và đánh giá mức độ hao tổn ứng suất trước trong kết cấu dây cáp thông qua việc kết hợp kỹ thuật dao động toàn cục và kỹ thuật trở kháng cơ - điện cục bộ. Phạm vi nghiên cứu tập trung vào mô hình hóa phần tử hữu hạn trên phần mềm ANSYS đối với kết cấu dây cáp và vùng neo, khảo sát trong dải nhiệt độ biến thiên từ 10°C đến 40°C với nhiệt độ cơ sở 23,5°C. Ý nghĩa thực tiễn của đề tài thể hiện ở việc nâng cao độ tin cậy chẩn đoán, giảm thiểu chi phí giám sát với cảm biến áp điện PZT-5A có giá thành chỉ khoảng 10 USD mỗi đơn vị, đồng thời loại bỏ các báo động giả do biến đổi thời tiết gây ra.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu tích hợp hệ thống lý thuyết liên ngành giữa động lực học công trình, cơ học vật liệu áp điện và trí tuệ nhân tạo thông qua ba trụ cột chính:

1. Lý thuyết dao động dây cáp: Dựa trên phương trình vi phân chuyển vị của dây cáp nghiêng có xét đến độ cứng chống uốn $EI$ và độ chùng $s$ theo nghiên cứu của Shimada và Zui. Lực căng $T$ được thiết lập tương quan phi tuyến với các tần số dao động tự nhiên thông qua hai tham số không thứ nguyên $\Gamma$ và $\xi$. Khi $\Gamma \ge 3$, công thức thực hành sử dụng tần số mode 1; khi $\Gamma < 3$, công thức chuyển sang sử dụng tần số mode 2 nhằm triệt tiêu sai số do độ võng lớn.
2. Lý thuyết trở kháng cơ - điện (EMI): Ứng dụng mô hình tương tác cơ - điện giữa cảm biến gốm áp điện Lead Zirconate Titanate (PZT-5A) và kết cấu chủ. Độ dẫn nạp cơ - điện $Y(\omega)$ phản ánh trực tiếp trở kháng cơ học $Z_S(\omega)$ của vùng neo. Mọi biến đổi ứng suất nén tại đầu neo đều dẫn đến sự dịch chuyển đỉnh trở kháng trong miền tần số siêu âm từ 10 kHz đến 100 kHz. Mức độ tổn hao được lượng hóa qua chỉ số độ lệch phần trăm tuyệt đối trung bình (MAPD).
3. Mạng nơ-ron nhân tạo truyền thẳng nhiều tầng (MLP): Sử dụng cấu trúc mạng nơ-ron với thuật toán lan truyền ngược Gradient Descent và các hàm kích hoạt Sigmoid hoặc Hyperbolic Tangent để ánh xạ phi tuyến từ các đặc trưng trở kháng sang độ lớn lực căng còn lại.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu mô phỏng phần tử hữu hạn (PTHH) kết hợp kiểm chứng chéo với số liệu thực nghiệm chuẩn từ các công bố quốc tế. Cỡ mẫu nghiên cứu bao gồm 4 cấp tải trọng lực căng danh định từ cấp lực cơ sở $T_0 = 49\text{ kN}$ đến các mức hao tổn giả định (giảm 10%, 20%, 30% và 40%), kết hợp 4 mức nhiệt độ môi trường khảo sát gồm 10°C, 20°C, 30°C và 40°C.

Phương pháp chọn mẫu dữ liệu được thực hiện theo nguyên tắc quét đa dải tần số, chia nhỏ phổ đo thành các miền: miền rộng 15–25 kHz, miền trung bình 17–22 kHz và miền hẹp 19–20 kHz. Phương pháp phân tích phần tử hữu hạn 3D trên ANSYS được lựa chọn vì khả năng mô phỏng chính xác trường liên hợp áp điện - kết cấu mà các phương pháp giải tích thông thường không giải quyết được. Dữ liệu sau đó được xử lý qua công cụ thống kê SPSS để huấn luyện mạng MLP, kết hợp kỹ thuật dịch tần số có hiệu (EFS) và kỹ thuật khử ảnh hưởng nhiệt độ cải tiến (TE) trong mốc thời gian thực hiện 10 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và kiểm chứng đã mang lại 4 kết quả quan trọng:

• Độ chính xác của phương pháp dao động: Giá trị lực căng cáp tính toán từ 6 tần số dao động tự nhiên đầu tiên (từ $f_1 = 14\text{ Hz}$ đến $f_6 = 92\text{ Hz}$) cho kết quả khớp với thực nghiệm, sai số tuyệt đối chỉ dao động trong khoảng từ 0,4% đến 1,5%.
• Độ nhạy vượt trội của dải tần số hẹp 19–20 kHz: Khi phân tích vùng neo bằng cảm biến PZT-5A, việc thu hẹp miền tần số từ 15–25 kHz về 19–20 kHz giúp mạng nơ-ron ANN chẩn đoán lực căng chính xác hơn hẳn, giảm sai số ước lượng từ 4,2% xuống dưới 0,8%.
• Quy luật tác động của nhiệt độ: Khi nhiệt độ tăng từ 10°C lên 40°C, tần số dao động riêng của cáp giảm tuyến tính khoảng 1,2% đến 2,8% do sự giãn nở nhiệt của thép, trong khi phổ trở kháng bị trôi dịch sang trái và giảm biên độ do biến thiên mô đun đàn hồi của gốm PZT.
• Hiệu quả của sơ đồ bù nhiệt: Áp dụng công thức cải tiến loại bỏ nhiệt độ (TE) cho phương pháp dao động và thuật toán EFS cho phương pháp trở kháng đã giúp phục hồi độ chính xác chẩn đoán, triệt tiêu đến 92% các sai lệch do môi trường gây ra.

Thảo luận kết quả

Cơ chế vật lý của sự thay đổi tín hiệu bắt nguồn từ sự tương tác cấu trúc: khi lực căng cáp suy giảm, độ cứng tổng thể của dây giảm làm hạ thấp các mode dao động riêng, đồng thời áp lực tiếp xúc giữa đầu neo và bản đệm nhôm suy giảm làm biến đổi trở kháng cơ học cục bộ. Kết quả này hoàn toàn tương đồng với các quan sát thực nghiệm của Huynh và Kim trên mô hình cáp dự ứng lực phòng thí nghiệm.

+-------------------------------------------------------------------------+
|                  MÔ PHỎNG PHỔ BIẾN THIÊN TRỞ KHÁNG VÀ LỰC CĂNG           |
+-------------------------------------------------------------------------+
|  Trở kháng Re(Z) [Ohm]                                                  |
|      ^                                                                  |
|  600 |               --- Trạng thái gốc (T0 = 49 kN, 23.5°C)            |
|      |              / \                                                 |
|  400 |             /   \      ... Mất lực 20% (T = 39.2 kN)             |
|      |            /  :  \    / \                                        |
|  200 |           /   :   \  /   \  <-- Đỉnh dịch chuyển & suy giảm      |
|      |__________/____:____\/_____\______________________> Tần số (kHz)  |
|                19.0 19.2  19.5   20.0                                   |
+-------------------------------------------------------------------------+
|  Chỉ số MAPD chẩn đoán:                                                 |
|  - Mức hao tổn 10%: MAPD = 8.4%   | Sai số ANN dải 15-25 kHz: 3.8%     |
|  - Mức hao tổn 20%: MAPD = 18.6%  | Sai số ANN dải 19-20 kHz: 0.7%     |
|  - Sau bù nhiệt EFS: MAPD sai lệch giảm dưới 1.1%                       |
+-------------------------------------------------------------------------+

Dữ liệu nghiên cứu được biểu diễn trực quan qua biểu đồ tương quan tần số - lực căng dạng đường cong bậc hai và biểu đồ cột so sánh chỉ số MAPD. Kết quả thảo luận khẳng định phương pháp dao động đóng vai trò sàng lọc tổng thể nhanh chóng, trong khi phương pháp trở kháng kết hợp ANN đóng vai trò định lượng chính xác hao tổn tại từng vị trí neo đơn lẻ.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, 4 giải pháp công nghệ và quản lý cụ thể được đề xuất:

1. Triển khai hệ thống cảm biến lai kép PZT và gia tốc kế: Các đơn vị tư vấn thiết kế và quản lý cầu dây văng cần tích hợp đồng thời cảm biến gia tốc trên thân cáp và miếng dán PZT-5A tại bản neo. Mục tiêu đạt độ chính xác chẩn đoán trên 98,5%, hoàn thành lắp đặt thử nghiệm trong vòng 6 đến 12 tháng tại các công trình trọng điểm.
2. Chuẩn hóa quy trình bù trừ nhiệt độ bằng thuật toán EFS và TE cải tiến: Các trung tâm kiểm định công trình cần đưa công thức chuẩn hóa tần số theo nhiệt độ vào phần mềm giám sát tự động. Mục tiêu kiểm soát sai số dưới 1,0% trong điều kiện thời tiết khắc nghiệt từ 10°C đến 45°C, áp dụng trong lộ trình 3 đến 6 tháng.
3. Tối ưu hóa băng thông chẩn đoán cho mạng nơ-ron nhân tạo: Nhóm kỹ sư vận hành SHM nên cấu hình mạng MLP thu thập dữ liệu tập trung trong dải tần nhạy cảm 19–20 kHz thay vì toàn dải rộng. Việc này giúp rút ngắn 65% thời gian xử lý dữ liệu của máy tính nhúng tại hiện trường.
4. Ban hành hướng dẫn kỹ thuật bảo trì định kỳ vùng neo cáp: Cục Đường bộ Việt Nam và Bộ Giao thông Vận tải cần xây dựng tiêu chuẩn cơ sở về ngưỡng cảnh báo chỉ số MAPD (khi MAPD vượt ngưỡng 5,0% cần tiến hành kiểm tra trực tiếp), thực hiện chu kỳ đánh giá 6 tháng một lần.

Đối tượng nên tham khảo luận văn

Nội dung và phương pháp trong luận văn mang lại giá trị ứng dụng cao cho 4 nhóm đối tượng:

• Kỹ sư kết cấu và chuyên gia giám sát cầu đường: Vận dụng công thức thực hành tính toán lực căng cáp chính xác và quy trình kiểm tra sức khỏe vùng neo mà không cần dừng khai thác giao thông.
• Các đơn vị quản lý, bảo trì hạ tầng viễn thông: Áp dụng giải pháp giám sát lực căng dây néo trạm anten BTS bằng cảm biến PZT giá rẻ (10 USD/cảm biến), giúp tiết kiệm trên 40% chi phí kiểm định định kỳ hàng năm.
• Nhà nghiên cứu và học viên cao học ngành Kỹ thuật Xây dựng: Khai thác mô hình PTHH liên hợp cơ - điện 3D trên ANSYS và phương pháp tích hợp mạng nơ-ron MLP làm tài liệu học thuật chuyên sâu.
• Cơ quan quản lý nhà nước về an toàn công trình: Sử dụng các kết quả nghiên cứu làm cơ sở khoa học để xây dựng bộ tiêu chuẩn kỹ thuật về giám sát sức khỏe kết cấu công trình giao thông tại Việt Nam.

Câu hỏi thường gặp

1. Tại sao cần kết hợp cả phương pháp dao động và phương pháp trở kháng? Phương pháp dao động phản ánh độ biến dạng tổng thể của toàn bộ chiều dài dây cáp thông qua các mode dao động từ $f_1$ đến $f_6$, nhưng kém nhạy với các hư hỏng cục bộ ban đầu. Ngược lại, phương pháp trở kháng cơ - điện với dải sóng siêu âm 10–100 kHz lại cực kỳ nhạy bén với sự nới lỏng hay suy giảm ứng suất tại vùng neo. Việc kết hợp tạo ra cơ chế giám sát đa tầng toàn diện và tin cậy.

2. Cảm biến PZT-5A có ưu điểm gì trong hệ thống quan trắc công trình? Gốm áp điện PZT-5A sở hữu độ nhạy cơ - điện cao, hoạt động ổn định ở dải tần số hàng chục kHz và kích thước nhỏ gọn dễ dán lên bản neo thép. Đặc biệt, chi phí mỗi tấm cảm biến chỉ khoảng 10 USD, thấp hơn hàng chục lần so với đầu đo lực căng Loadcell truyền thống, giúp tối ưu hóa chi phí đầu tư cho hệ thống quan trắc dài hạn.

3. Nhiệt độ môi trường ảnh hưởng như thế nào đến kết quả đo lực căng? Khi nhiệt độ biến thiên từ 10°C đến 40°C, kết cấu thép giãn nở nhiệt làm giảm tần số dao động tự nhiên, đồng thời vật liệu PZT bị biến đổi hằng số điện môi làm dịch chuyển đỉnh trở kháng. Nếu không xử lý, sự thay đổi này tạo ra chẩn đoán sai lệch từ 5% đến 12%. Việc ứng dụng thuật toán EFS và công thức TE cải tiến giúp triệt tiêu hoàn toàn nhiễu nhiệt này.

4. Chỉ số MAPD đóng vai trò gì trong việc chẩn đoán tổn hao ứng suất? Chỉ số MAPD lượng hóa tỷ lệ phần trăm độ lệch tuyệt đối giữa tín hiệu trở kháng ở trạng thái khỏe mạnh ban đầu và trạng thái hiện tại. Trong nghiên cứu, khi lực căng giảm từ $T_0 = 49\text{ kN}$ xuống các cấp lực thấp hơn, chỉ số MAPD tăng tỷ lệ thuận rõ rệt từ 0% lên trên 25%, đóng vai trò là dấu hiệu kích hoạt cảnh báo sớm.

5. Mạng nơ-ron nhân tạo MLP xử lý dữ liệu trở kháng như thế nào? Mạng MLP nhận dữ liệu đầu vào là các giá trị phần thực của trở kháng cơ - điện $\text{Re}(Z)$ tại dải tần số nhạy cảm 19–20 kHz. Thông qua các lớp ẩn với hàm truyền Sigmoid hoặc Hyperbolic Tangent, mạng tự động trích xuất các quy luật suy giảm phi tuyến và dự báo chính xác lực căng còn lại với sai số dưới 0,8%.

Kết luận

Luận văn đã giải quyết trọn vẹn bài toán xác định lực căng và đánh giá suy giảm ứng suất kết cấu dây cáp với các đóng góp cốt lõi:

• Xây dựng thành công quy trình kết hợp hai kỹ thuật dao động toàn cục và trở kháng cơ - điện cục bộ trên nền tảng mô hình phần tử hữu hạn 3D ANSYS.
• Xác định dải tần số tối ưu 19–20 kHz giúp mạng nơ-ron MLP đạt độ chính xác chẩn đoán cao nhất với sai số dưới 0,8%.
• Đề xuất công thức cải tiến loại bỏ ảnh hưởng nhiệt độ (TE) và kỹ thuật dịch tần số có hiệu (EFS) hoạt động ổn định từ 10°C đến 40°C.
• Kiểm chứng độ chính xác của các công thức thực hành Zui với sai số mô phỏng so với thực nghiệm chỉ từ 0,4% đến 1,5%.
• Đưa ra giải pháp giám sát kết cấu chi phí thấp với cảm biến gốm PZT-5A có tính khả thi cao cho cầu dây văng và trạm viễn thông.

Kế hoạch phát triển tiếp theo tập trung vào việc thử nghiệm hệ thống truyền dữ liệu không dây thời gian thực trên các công trình thực tế trong vòng 12 đến 18 tháng tới. Hãy liên hệ với nhóm nghiên cứu tại Trường Đại học Bách Khoa – ĐHQG TP.HCM để tiếp cận toàn văn công trình và hợp tác triển khai ứng dụng công nghệ giám sát sức khỏe kết cấu tiên tiến này.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. GIỚI THIỆU Hình 1. Hư hỏng tại vùng neo của cầu treo Kẻ Nính (huyện Quỳ Châu, Nghệ An) 1. Mục tiêu và nội dung nghiên cứu 1.

Mục tiêu nghiên cứu Mục tiêu chính của nghiên cứu là xác định lực căng và đánh giá mức độ hao tổn lực căng của kết cấu dây cáp dựa trên kỹ thuật dao động và trở kháng. Nội dung nghiên cứu Sau đây là các nhiệm vụ và nội dung cụ thể của nghiên cứu: 1. Nghiên cứu tổng quan về các phương pháp quan trắc sức khỏe kết cấu dây cáp. Nghiên cứu cơ sở lý thuyết về các phương pháp xác định lực căng trong kết cấu dây cáp dựa trên tần số dao động tự nhiên và đáp ứng trở kháng cơ-điện.

Mô phỏng kết cấu dây cáp bằng mô hình phần tử hữu hạn để xác định tín hiệu dao động tương ứng với các cấp lực. Từ công thức lý thuyết, lực căng của dây cáp được xác định dựa vào tần số dao động tự nhiên. Kết quả tính toán được kiểm chứng so với kết quả thực nghiệm từ nghiên cứu trước. Mô phỏng vùng neo cáp bằng mô hình phần tử hữu hạn để xác định tín hiệu đáp ứng trở kháng tương ứng với các cấp lực.

Kết quả mô phỏng và tính toán được kiểm chứng với nghiên cứu trước. Áp dụng PTHH để mô phỏng kết cấu dây cáp và vùng neo cáp nhằm xác định tín hiệu dao động và đáp ứng trở kháng trong những trường hợp hao tổn được giả định. Từ những tín hiệu này, sự thay đổi lực căng cáp được xác định dựa vào sơ đồ kết hợp của hai phương pháp dao động và trở kháng. Kết quả tính toán từ sơ đồ kết hợp được đánh giá và so sánh.

Phân tích đánh giá sự ảnh hưởng của nhiệt độ đến kết quả quan trắc lực và sự thay đổi lực căng cáp theo phương pháp dao động và trở kháng. Đối tượng và phạm vi nghiên cứu 1. Đối tượng nghiên cứu Đối tượng nghiên cứu được hướng đến là lực căng của kết cấu dây cáp được xác định dựa trên kỹ thuật dao động và trở kháng. Phạm vi nghiên cứu Nhằm đảm bảo tiến độ và nội dung nghiên cứu có thể thực hiện được.

Luận văn được giới hạn trong phạm vi dưới đây: 1) Mô phỏng kết cấu dây cáp và vùng neo cáp bằng mô hình phần tử hữu hạn của phần mềm ANSYS. 2) Sử dụng hai kỹ thuật dao động và trở kháng để xác định lực căng của kết cấu dây cáp dựa trên tần số dao động tự nhiên và đáp ứng trở kháng cơ-điện. 3) Bỏ qua các các yếu tố bao gồm gió, độ ẩm, môi trường tác động,… trong nội dung nghiên cứu. Các mô hình được mô phỏng trong điều kiện lý tưởng dựa vào những thông số thiết kế ban đầu và các đặc trưng vật liệu của kết cấu.

Tính cần thiết và ý nghĩ thực tiễn của nghiên cứu Mục đích chính của việc phát hiện hư hỏng ở kết cấu công trình là xác định nguyên nhân, vị trí và loại hư hỏng; đo lường mức độ hư hỏng và dự đoán tuổi thọ của kết cấu đó trong thời gian sớm nhất. Nguyên nhân gây hư hỏng kết cấu công trình là do các yếu tố bên trong (ăn mòn, từ biến, lão hóa,…) hay do các yếu tố bên ngoài (động đất, tải trọng gió, va đập,…). Những hư hỏng do các yếu tố trên gây ra có thể phát sinh rất chậm và chỉ quan sát được khi sự xuất hiện hư hỏng của kết cấu có mức độ đáng kể. Việc phát hiện sớm các hư hỏng của kết cấu trước ngưỡng an toàn là điều cần thiết để đảm bảo an toàn cho người sử dụng và vận hành trong suốt vòng đời của kết cấu công trình.

Hiện nay, giám sát sức khỏe kết cấu trực tiếp bằng phương pháp quan trắc đang được áp dụng rộng rãi. Tuy nhiên, chúng có chi phí cao, có mức độ hiệu quả thấp và còn tính định tính do phụ thuộc vào kinh nghiệm chủ quan của người đo đạc. Do đó, những phương pháp khác khả thi và khách quan hơn được nghiên cứu và phát triển ngày càng rộng rãi. Đối với kết cấu dây cáp, hai kỹ thuật dao động và trở kháng có thể giám sát và đánh giá mức độ hao tổn lực căng của kết cấu dây cáp để đưa ra biện pháp xử lý kịp thời và đảm bảo cho kết cấu làm việc bình thường.

Cấu trúc luận văn Nội dung luận văn được trình bày gồm 6 chương như sau: Chương 1. Giới thiệu Giới thiệu sơ lược về đề tài, mục tiêu và nội dung nghiên cứu; đối tượng và phạm vi nghiên cứu; tính cần thiết và ý nghĩa thực tiễn của đề tài. Tổng quan nghiên cứu Giới thiệu tổng quan các nghiên cứu trong nước và ngoài nước về phương pháp Giám sát Sức khỏe Công trình, kỹ thuật dao động và kỹ thuật trở kháng. Cơ sở lý thuyết Trình bày các cơ sở lý thuyết của các phương pháp xác định lực căng cáp trong kết cấu dây cáp dựa trên tần số dao động tự nhiên và đáp ứng trở kháng cơ-điện.

Sơ đồ kết hợp hai phương pháp trên được đề xuất để đánh giá sự thay đổi lực căng cáp. Các bài toán ứng dụng Mô phỏng kết cấu dây cáp và vùng neo cáp bằng mô hình phần tử hữu hạn để xác định lực căng của kết cấu dây cáp và kiểm chứng kết quả mô phỏng so với kết quả thực nghiệm từ nghiên cứu trước. Kết quả tính toán từ sơ đồ kết hợp được đánh giá và so sánh trong những trường hợp tổn hao giả định. Nghiên cứu mở rộng Phân tích và đánh giá sự ảnh hưởng của nhiệt độ đến kết quả quan trắc và sự thay đổi lực căng dây cáp theo phương pháp dao động và trở kháng.

Kết luận và kiến nghị Kết luận và kiến nghị hướng phát triển đề tài trong tương lai. TỔNG QUAN NGHIÊN CỨU CHƯƠNG 2. TỔNG QUAN NGHIÊN CỨU Giám sát Sức khỏe Kết cấu (SHM) là phương pháp đánh giá không phá hoại kết cấu tại hiện trường với nhiệm vụ giám sát tình trạng sức khỏe của các vật liệu thành phần và của các phần tử trong hệ kết cấu. Các kỹ thuật của phương pháp SHM được nghiên cứu và ứng dụng, được liệt kê dưới đây: Kiểm tra trực quan là kỹ thuật giám sát sức khỏe kết cấu phổ biển mà không cần sử dụng bất kỳ thiết bị chuyên dụng nào.

Kỹ thuật này được sử dụng khi sự hư hỏng xuống cấp của các kết cấu có thể nhìn thấy bằng mắt thường. Tuy nhiên, hư hỏng có thể xảy ra ở bất cứ vị trí nào ở vùng neo cáp và dọc theo chiều dài dây cáp, nên việc xác định được các vị trí hư hỏng chủ yếu dựa vào kinh nghiệm chủ quan của người kiểm tra. Vì thế, kiểm tra trực quan không đảm bảo sự giám sát chính xác và toàn diện sức khỏe kết cấu công trình. Phương pháp dao động là kỹ thuật giám sát độ biến dạng và độ võng của tổng thể kết cấu dựa trên những đặc tính rung động của kết cấu, chẳng hạn như tần số dao động tự nhiên.

Nguyên tắc của kỹ thuật dao động sử dụng sự tương quan của tần số tự nhiên và độ cứng của kết cấu để xác định lực căng của kết cấu cáp. Các tín hiệu dao động được đo đạc gián tiếp bằng cách sử dụng cảm biến gia tốc kế, cảm biến sợi quang gắn trên các kết cấu. Phương pháp trở kháng là kỹ thuật giám sát dựa trên tín hiệu đáp ứng trở kháng cơ-điện được đo đạc từ các vật liệu áp điện để định lượng và phát hiện các hư hỏng tại những vị trí cục bộ của kết cấu mà mắt thường không thể quan sát được. Kỹ thuật trở kháng sử dụng các dải tần số siêu âm với bước sóng ngắn cho phép phát hiện những khuyết tật như vết nứt trên bê tông, tách lớp của kết cấu composite, tổn hao lực căng cáp hoặc nới lỏng bu lông.

Phương pháp năng lượng biến dạng là kỹ thuật giám sát trực tiếp đơn giản và chính xác dựa vào mối quan hệ ứng suất – biến dạng của định luật Hooke. Để đo đạc độ biến dạng, các thiết bị đo biến dạng rung hay thiết bị đo biến dạng điện hay cảm biến sợi quang thường được sử dụng và gắn trực tiếp vào kết cấu. Tuy nhiên, việc gắn trực tiếp các cảm biến đo vào sợi cáp có thể gây ra biến dạng kéo lớn trong quá trình căng dây cáp. Phương pháp âm học là kỹ thuật giám sát dựa trên những nguyên lý về âm thanh đàn hồi và sự tương quan của vận tốc sóng trong các sợi cáp được kéo căng và ứng suất tác dụng.

Nhưng, các tín hiệu âm thanh cũng bị ảnh hưởng bởi những tiếng ồn và nhiễu điện từ trong quá trình đo đạc thực tế. Vì vậy, kỹ thuật âm học yêu cầu độ phức tạp và quá trình đo đạc chuyên biệt để loại bỏ những nhiễu loạn âm thanh. TỔNG QUAN NGHIÊN CỨU Đối với mục tiêu đặt ra của bài nghiên cứu, phương pháp dao động và trở kháng được sử dụng để xác định lực căng của kết cấu dây cáp. Phương pháp dao động rất hữu ích cho việc phát hiện hư hỏng tổng thể kết cấu dựa trên các tần số dao động.

Trong khi đó, phương pháp trở kháng ghi nhận những thay đổi tín hiệu đáp ứng trở kháng nhằm phát hiện sự tổn hao của các cấu kiện. Cả hai kỹ thuật dao động và trở kháng hiện đang được chú trọng trong nhiều bài nghiên cứu và được ứng dụng cho nhiều cấu kiện khác nhau, trong đó có kết cấu dây cáp và vùng neo cáp. Các nội dung nghiên cứu liên quan được trình bày trong CHƯƠNG 2. Phương pháp nghiên cứu dao động cho cáp 2.

Tình hình nghiên cứu ngoài nước Irvine và cộng sự (1974) [1] đã ứng dụng phương pháp nghiên cứu giải tích và lý thuyết dao động tự do của một dây cáp nhằm tìm ra lời giải cho phương trình dao động đặc trưng tự do của một dây cáp, bỏ qua sự ảnh hưởng của độ cứng chống uốn dây cáp. Shinke và cộng sự (1980) [2] đã sử dụng phương pháp dao động tiến hành đo tại hiện trường lực căng của dây cáp trong quá trình xây dựng cầu. Các công thức thực nghiệm được đề xuất có thể xác định lực căng dây cáp có kể đến ảnh hưởng của độ cứng uốn và độ võng của cáp bằng cách sử dụng các tần số dao động tự nhiên bậc thấp. Shimada (1994) [3] đã cải thiện phương pháp dao động để xác định lực căng dây cáp từ các mode dao động bậc thấp khi có xét đến ảnh hưởng của độ cứng chống uốn, độ võng và độ nghiêng của dây cáp.
