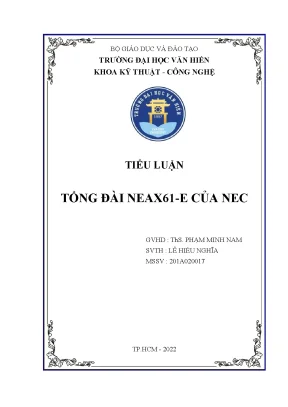

Dưới đây là bài phân tích và nội dung content SEO chuyên sâu về tài liệu học thuật "Tổng quan về tổng đài NEAX61-E của NEC".

BƯỚC 1: PHÂN TÍCH TÀI LIỆU

1. Vấn đề/câu hỏi chính mà tài liệu giải quyết

  • Nguyên lý và kiến trúc tổng đài SPC: Tổng đài điện tử điều khiển theo chương trình lưu trữ (Stored Program Control - SPC) hoạt động ra sao và có vai trò gì trong mạng viễn thông hiện đại?
  • So sánh các công nghệ chuyển mạch: Cơ chế hoạt động, ưu và nhược điểm của các kỹ thuật chuyển mạch dữ liệu tiêu biểu như MPLS, ATM, Datagram và Mạch ảo (Virtual Circuit) là gì?
  • Kiến trúc phần cứng và phần mềm NEAX61-E: Tổng đài NEAX61-E của NEC được tổ chức như thế nào thông qua 4 phân hệ phần cứng chuẩn và mô hình phần mềm phân cấp 4 lớp?
  • Quy trình xử lý cuộc gọi và vận hành bảo dưỡng: Các bước thiết lập tuyến thông thoại qua mạng chuyển mạch số 4 tầng $T-S-S-T$ và quy trình giám sát bảo dưỡng tự động (O&M) diễn ra như thế nào?

2. Thuật ngữ chuyên ngành quan trọng

  1. SPC (Stored Program Control): Điều khiển theo chương trình ghi sẵn.
  2. NEAX61-E: Hệ thống tổng đài điện tử số dung lượng lớn của NEC.
  3. TDNW (Time Division Network): Mạng chuyển mạch phân chia theo thời gian.
  4. T-S-S-T (Time-Space-Space-Time): Cấu trúc trường chuyển mạch 4 tầng Thời gian - Không gian - Không gian - Thời gian.
  5. MPLS (Multiprotocol Label Switching): Chuyển mạch nhãn đa giao thức.
  6. ATM (Asynchronous Transfer Mode): Phương thức truyền tải không đồng bộ.
  7. Virtual Circuit (VC): Kỹ thuật chuyển mạch mạch ảo.
  8. Datagram: Kỹ thuật chuyển mạch gói phi kết nối.
  9. PCM-TDM (Pulse Code Modulation - Time Division Multiplexing): Ghép kênh phân chia theo thời gian với điều chế mã xung.
  10. CODEC (Coder-Decoder): Bộ chuyển đổi tín hiệu tương tự sang số và ngược lại.
  11. DTI (Digital Trunk Interface): Giao tiếp trung kế số.
  12. RSU / RLU (Remote Switch Unit / Remote Line Unit): Khối chuyển mạch ở xa / Khối đường dây thuê bao ở xa.
  13. SPM (Speech Path Module): Module tuyển thoại.
  14. SPC (Speech Path Controller): Module điều khiển đường thoại.
  15. CLP (Call Processor): Bộ xử lý cuộc gọi.
  16. OMP (Operation and Maintenance Processor): Bộ xử lý vận hành và bảo dưỡng.
  17. OMS (Operation and Maintenance Subsystem): Phân hệ vận hành và bảo dưỡng.
  18. BHCA (Busy Hour Call Attempts): Số lần thử gọi trong giờ bận.
  19. Erlang: Đơn vị đo lưu lượng thoại viễn thông.
  20. RX-UX/VR: Hệ điều hành thời gian thực cơ sở dùng trong tổng đài số NEC.

3. Đóng góp và điểm mới của tài liệu

  • Hệ thống hóa lý thuyết chuyển mạch số: Tổng hợp có hệ thống từ nền tảng tổng đài SPC đến việc phân tích so sánh chuyên sâu các công nghệ chuyển mạch hiện đại (Datagram vs Virtual Circuit; ATM vs MPLS).
  • Bóc tách kiến trúc Module hóa của NEAX61-E: Phân tích chi tiết 4 phân hệ phần cứng độc lập (Ứng dụng, Chuyển mạch, Xử lý, Vận hành) cùng trường chuyển mạch phi nghẽn $T-S-S-T$, cho phép tùy biến linh hoạt dung lượng từ vài nghìn đến 100.000 thuê bao.
  • Mô hình hóa phần mềm phân tầng 4 lớp: Minh họa cấu trúc phần mềm tách biệt giữa lớp OS cơ sở, OS mở rộng, lớp ứng dụng và điều khiển dịch vụ, đảm bảo việc nâng cấp không ảnh hưởng đến toàn bộ hệ thống.
  • Quy chuẩn hóa chu trình xử lý cuộc gọi thực tế: Làm rõ chi tiết 6 giai đoạn từ lúc thuê bao nhấc máy, nhận diện số, định tuyến trung kế đến khi giải phóng kết nối, kết hợp cơ chế kiểm tra đo thử tự động từ xa.

BƯỚC 2: NỘI DUNG CONTENT SEO

Tổng quan nghiên cứu

Trong kỷ nguyên số hóa hạ tầng viễn thông, hệ thống chuyển mạch đóng vai trò huyết mạch trong việc bảo đảm kết nối thông suốt, bảo mật và chất lượng cao. Sự chuyển dịch từ các tổng đài cơ điện sang tổng đài điện tử số điều khiển theo chương trình lưu trữ (Stored Program Control - SPC) đã tạo nên bước ngoặt đột phá cho toàn ngành viễn thông toàn cầu. Hệ thống này không chỉ tối ưu hóa khả năng quản lý lưu lượng thoại khổng lồ mà còn tạo nền tảng vững chắc cho sự hội tụ giữa mạng thoại truyền thống và mạng truyền dữ liệu đa dịch vụ.

Tuy nhiên, thách thức lớn đặt ra cho các nhà khai thác mạng là làm sao xây dựng một cấu trúc chuyển mạch vừa có khả năng mở rộng linh hoạt, vừa đảm bảo tính sẵn sàng cao và không bị tắc nghẽn lưu lượng trong giờ cao điểm. Để giải quyết bài toán này, các hãng sản xuất thiết bị viễn thông hàng đầu đã liên tục cải tiến kiến trúc phần cứng lẫn phần mềm. Trong đó, hệ thống tổng đài NEAX61-E của tập đoàn NEC (Nhật Bản) được đánh giá là một giải pháp tiêu biểu đại diện cho bước tiến vượt bậc của công nghệ chuyển mạch số thế hệ mới.

Tài liệu cung cấp một cái nhìn toàn diện về nguyên lý tổng đài điện tử SPC, phân tích sâu các công nghệ chuyển mạch dữ liệu (MPLS, ATM, Datagram, Virtual Circuit), đồng thời mổ xẻ chi tiết kiến trúc phần cứng 4 phân hệ và cấu trúc phần mềm phân tầng của tổng đài NEAX61-E. Thông qua phương pháp phân tích kỹ thuật và mô hình hóa trực quan, tài liệu làm sáng tỏ cơ chế xử lý cuộc gọi và vận hành bảo dưỡng tập trung trong mạng viễn thông hiện đại.

Nội dung chi tiết

Nguyên lý tổng đài điện tử số SPC và các hệ thống chuyển mạch viễn thông

Tổng đài điện tử số SPC (Stored Program Control) là hệ thống chuyển mạch được điều khiển hoàn toàn bằng máy tính thông qua các chương trình và dữ liệu lưu sẵn trong bộ nhớ. Nguyên lý này cho phép tách biệt giữa phần cứng chuyển mạch và logic điều khiển cuộc gọi. Nhờ đó, người quản trị mạng có thể dễ dàng cấu hình, bổ sung dịch vụ mới, thay đổi bảng định tuyến hoặc cập nhật cước phí mà không cần can thiệp vật lý vào hệ thống dây cáp. Ba nhiệm vụ cốt lõi của tổng đài SPC bao gồm: xử lý báo hiệu mạng, điều khiển thiết lập tuyến chuyển mạch và quản lý tính cước cuộc gọi.

Bên cạnh chuyển mạch kênh truyền thống, các công nghệ chuyển mạch gói tiên tiến đóng vai trò then chốt trong việc tối ưu hóa hiệu suất mạng viễn thông:

  • Chuyển mạch nhãn đa giao thức (MPLS): Công nghệ kết hợp khả năng định tuyến thông minh ở lớp 3 với tốc độ chuyển mạch cực nhanh ở lớp 2 dựa trên việc gắn nhãn (label) cố định vào các gói tin. MPLS giải phóng bộ định tuyến khỏi việc tra cứu bảng định tuyến phức tạp trên từng chặng (hop-by-hop).
  • Chuyển mạch ATM (Asynchronous Transfer Mode): Phương thức truyền dẫn định hướng không đồng bộ sử dụng các tế bào (cell) kích thước cố định ngắn 53 byte. ATM đảm bảo độ trễ thấp và kiểm soát chất lượng dịch vụ (QoS) tối ưu cho các luồng dữ liệu thời gian thực như âm thanh và hình ảnh.
  • Chuyển mạch Datagram: Mô hình chuyển mạch gói phi kết nối (connectionless), trong đó mỗi gói tin được định tuyến độc lập tới đích dựa trên địa chỉ IP đích. Phương thức này mang tính mềm dẻo cao nhưng các gói tin có thể đến đích không theo đúng thứ tự.
  • Chuyển mạch Mạch ảo (Virtual Circuit): Kỹ thuật thiết lập một tuyến logic cố định trước khi truyền thông tin. Các gói tin mang mã định danh kênh ảo (VCI) đi tuần tự trên cùng một tuyến đường, giúp bảo đảm trật tự dữ liệu và giảm thiểu tình trạng mất gói.

Kiến trúc phần cứng và mô hình phần mềm phân tầng của tổng đài NEAX61-E

Tổng đài NEAX61-E được thiết kế dựa trên cấu trúc module chuẩn hóa cao độ và ứng dụng các mạch tích hợp mật độ cao (LSI, VLSI). Cấu trúc phần cứng của hệ thống được phân chia thành 4 phân hệ chức năng độc lập:

  1. Phân hệ ứng dụng (Application Subsystem): Đóng vai trò giao tiếp trung gian giữa môi trường mạng thuê bao bên ngoài với trường chuyển mạch nội bộ. Phân hệ tích hợp các mạch đường dây thuê bao (LC), bộ CODEC chuyển đổi A/D, giao tiếp trung kế tương tự và trung kế số (DTI 2 Mbit/s), cùng các khối mở rộng từ xa như RSU (Remote Switch Unit) và RLU (Remote Line Unit).
  2. Phân hệ chuyển mạch (Switching Subsystem): Trái tim của NEAX61-E là mạng chuyển mạch phân chia theo thời gian (TDNW) cấu trúc 4 tầng $T-S-S-T$ ($T_1 - S_1 - S_2 - T_2$). Mỗi mạng TDNW có khả năng ghép kênh 2.880 kênh thông tin và xử lý lưu lượng lên đến 27.000 Erlangs, loại bỏ hoàn toàn nguy cơ tắc nghẽn đường truyền.
  3. Phân hệ xử lý (Processor Subsystem): Sử dụng cấu hình đa xử lý phân tán với khả năng mở rộng tới 32 bộ xử lý (CP), bao gồm các bộ xử lý cuộc gọi (CLP) hoạt động theo cơ chế chia tải và bộ xử lý vận hành bảo dưỡng (OMP).
  4. Phân hệ vận hành và bảo dưỡng (OMS): Tích hợp các thiết bị ngoại vi lưu trữ như đĩa từ (DKU), băng từ (MTU), thiết bị đầu cuối quản lý bảo dưỡng (MAT) và bàn kiểm tra đường dây (LTC).

Về mặt phần mềm, NEAX61-E sử dụng cấu trúc phân tầng 4 lớp độc lập: Lớp OS cơ sở (Basic OS layer) chạy nhân thời gian thực RX-UX/VR; Lớp OS mở rộng (Expansion OS layer) phụ trách quản lý tài nguyên và cơ sở dữ liệu chuyển mạch; Lớp ứng dụng (Application layer) chứa các module điều khiển cuộc gọi, dịch số và định tuyến; cuối cùng là Lớp điều khiển dịch vụ (Service control layer) cho phép tích hợp linh hoạt các dịch vụ giá trị gia tăng từ bên thứ ba.

Quy trình xử lý cuộc gọi và cơ chế vận hành, bảo dưỡng (O&M)

Quy trình thiết lập và giải phóng cuộc gọi trong tổng đài NEAX61-E diễn ra qua 6 giai đoạn chặt chẽ được điều phối tự động giữa các module phần cứng và bộ xử lý cuộc gọi (CLP):

Hệ thống vận hành và bảo dưỡng (OMS) của NEAX61-E sở hữu năng lực tự động hóa giám sát cực kỳ vượt trội. Thông qua các chương trình tự chẩn đoán lỗi phần cứng thời gian thực, hệ thống có thể phát hiện sự cố trên từng vi mạch, hiển thị cảnh báo lên bảng điều khiển ALDISP và tự động cô lập module lỗi mà không làm gián đoạn các cuộc gọi đang diễn ra. Bên cạnh đó, các kỹ sư vận hành có thể điều khiển đo thử thông số đường dây thuê bao, kiểm tra trung kế định kỳ và cập nhật cấu hình hệ thống từ xa một cách an toàn và chính xác.

Ai nên đọc tài liệu này?

Tài liệu tổng quan về tổng đài NEAX61-E là nguồn tư liệu học thuật và kỹ thuật giá trị dành cho các nhóm đối tượng sau:

  • Sinh viên chuyên ngành Kỹ thuật Điện tử - Viễn thông & CNTT: Tài liệu là giáo trình tham khảo lý tưởng cho các học phần Kỹ thuật truyền dẫn, Kỹ thuật chuyển mạch và Mạng truyền thông số.
  • Kỹ sư mạng viễn thông và Quản trị hệ thống tổng đài: Cung cấp tài liệu tra cứu kỹ thuật chi tiết về cấu hình phần cứng, nguyên lý ghép kênh PCM-TDM, cấu trúc trường chuyển mạch $T-S-S-T$ và bảo dưỡng trạm viễn thông.
  • Chuyên viên nghiên cứu và quy hoạch hạ tầng viễn thông: Giúp hiểu rõ cơ chế kết nối giữa các trạm chuyển mạch vệ tinh (RSU/RLU), tổng đài nội hạt (LS), liên tỉnh (TS) và quốc tế (INTS).

Kiến thức nền tảng cần có: Độc giả nên nắm vững kiến thức cơ bản về xử lý tín hiệu số, nguyên lý điều chế mã xung (PCM), mô hình phân lớp OSI và các giao thức mạng cơ bản để tiếp thu nội dung hiệu quả nhất.

Câu hỏi thường gặp

1. Tổng đài NEAX61-E của NEC là gì?

NEAX61-E là hệ thống tổng đài điện tử số dung lượng lớn do hãng NEC (Nhật Bản) phát triển. Hệ thống hoạt động theo nguyên lý điều khiển bằng chương trình lưu sẵn (SPC), cấu trúc module hóa phần cứng và phần mềm, đáp ứng đa dạng quy mô mạng từ trạm chuyển mạch nội hạt nhỏ đến tổng đài quốc tế.

2. Quy trình xử lý một cuộc gọi qua tổng đài NEAX61-E gồm những bước nào?

Quy trình xử lý cuộc gọi diễn ra tuần tự qua 6 bước chính:

  1. Phát hiện thuê bao nhấc máy và cấp âm mời quay số;
  2. Thu nhận chữ số quay qua bộ ghi PBOR và phân tích định tuyến;
  3. Chiếm giữ trung kế gọi đi (OGT) và truyền số;
  4. Cấp tín hiệu chuông tới máy bị gọi;
  5. Thiết lập tuyến thông thoại khi có tín hiệu trả lời;
  6. Xóa tuyến kết nối và giải phóng tài nguyên khi thuê bao đặt máy.

3. Vì sao cấu trúc chuyển mạch 4 tầng T-S-S-T giúp NEAX61-E không bị tắc nghẽn?

Cấu trúc 4 tầng $T-S-S-T$ (Thời gian - Không gian - Không gian - Thời gian) kết hợp ưu điểm của chuyển mạch khe thời gian linh hoạt với chuyển mạch không gian tốc độ cao. Nhờ cấu hình đối xứng này, hệ thống tạo ra tới 2.880 kênh thông tin trên mỗi mạng TDNW, cho phép xử lý lưu lượng cực đại 27.000 Erlangs mà hầu như không gây nghẽn mạch.

4. Khi nào nên ứng dụng các khối chuyển mạch từ xa RSU và RLU?

RSU (Remote Switch Unit) và RLU (Remote Line Unit) được triển khai tại các vùng nông thôn, miền núi thưa dân cư hoặc khu vực cách xa tổng đài chủ. Việc đấu nối các khối này về tổng đài trung tâm qua các đường truyền PCM giúp tiết kiệm chi phí đầu tư hạ tầng đường dây mà vẫn cung cấp đầy đủ dịch vụ như tổng đài trung tâm.

5. Điểm khác biệt cốt lõi giữa chuyển mạch Datagram và Mạch ảo (Virtual Circuit) là gì?

Chuyển mạch Datagram là phương thức phi kết nối, các gói tin được định tuyến độc lập và có thể đến đích lệch thứ tự. Ngược lại, chuyển mạch Mạch ảo (Virtual Circuit) bắt buộc phải thiết lập một đường truyền logic xác định trước khi gửi dữ liệu, đảm bảo các gói tin luôn tới đích tuần tự và chính xác.

Kết luận

Hệ thống tổng đài điện tử số NEAX61-E của NEC là một điển hình mẫu mực cho sự kết hợp hoàn hảo giữa công nghệ phần cứng bán dẫn mật độ cao và kỹ thuật lập trình điều khiển hệ thống thời gian thực.

Tóm tắt các điểm cốt lõi (Key Takeaways):

  • Kiến trúc module hóa: Thiết kế độc lập giữa phần cứng và phần mềm giúp NEAX61-E dễ dàng mở rộng dung lượng từ vài nghìn đến hơn 100.000 đường dây thuê bao.
  • Hiệu suất chuyển mạch phi nghẽn: Trường chuyển mạch số 4 tầng $T-S-S-T$ cùng kiến trúc đa xử lý phân tán 32 CP mang lại độ tin cậy và khả năng xử lý lưu lượng thoại vượt trội.
  • Khả năng ứng dụng toàn diện: Hoạt động linh hoạt ở mọi cấp độ mạng: tổng đài nội hạt (LS), liên tỉnh (TS), quốc tế (INTS), chuyển mạch di động (MTS) và trạm vệ tinh (RSU/RLU).
  • Vận hành bảo dưỡng tự động: Phân hệ OMS tích hợp cơ chế tự chẩn đoán, cảnh báo sự cố và cô lập thiết bị lỗi theo thời gian thực mà không làm gián đoạn mạng.

Trong tiến trình phát triển mạng viễn thông thế hệ mới (NGN), việc nắm vững nguyên lý chuyển mạch của các hệ thống kinh điển như NEAX61-E là nền tảng vững chắc để tiếp cận các công nghệ mạng băng rộng (B-ISDN), chuyển mạch mềm (Softswitch) và công nghệ mạng thoại trên nền IP (VoIP/IMS) hiện đại.
