Giới thiệu dự án

Trong kỷ nguyên phát triển bùng nổ của các thiết bị nhúng di động, Internet of Things (IoT) và hệ thống xử lý biên (Edge Computing), dung lượng pin và hiệu quả sử dụng năng lượng trở thành bài toán sống còn. Theo các báo cáo kỹ thuật ngành công nghiệp bán dẫn, công suất tiêu thụ của vi mạch tích hợp tăng theo hàm mũ khi mật độ transistor gia tăng, trong khi dung lượng pin hóa học (như Lithium-Ion mật độ ~80 W-hr/lb) chỉ tăng trưởng tuyến tính khoảng 5–8% mỗi năm. Điều này tạo ra một "khoảng cách năng lượng" (Battery Gap) nghiêm trọng, đòi hỏi các kỹ sư máy tính phải can thiệp trực tiếp từ tầng kiến trúc phần cứng.

       +-------------------------------------------------------------+
       |                     NGUỒN TIÊU TÁN CÔNG SUẤT                |
       +-------------------------------------------------------------+
                                      |
              +-----------------------+-----------------------+
              |                                               |
    [CÔNG SUẤT ĐỘNG - P_dynamic]                    [CÔNG SUẤT TĨNH - P_static]
              |                                               |
    +---------+---------+                           +---------+---------+
    |                   |                           |                   |
[P_switching]     [P_short_circuit]           [I_subthreshold]    [I_gate_leakage]
    |                   |                           |                   |
    * Nạp/xả tụ         * Dòng ngắn mạch            * Rò rỉ qua kênh    * Rò rỉ qua lớp
    * P = α·C_L·V²·f    * Cả PMOS & NMOS ON         * Khi transistor    * điện môi cổng
                        * (~2-10% P_dyn)              ở trạng thái OFF

Hệ thống FPGA (Field-Programmable Gate Array) truyền thống thường vận hành ở một tần số xung nhịp cố định ($f_{max}$), dẫn đến lãng phí năng lượng đáng kể trong các pha xử lý tải thấp (idle/light load).

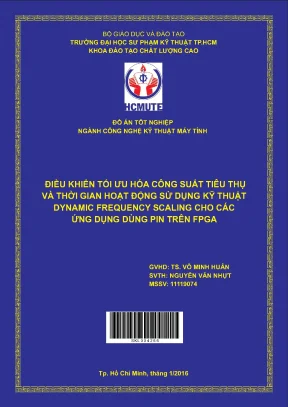

Đồ án tốt nghiệp "Điều khiển tối ưu hóa công suất tiêu thụ và thời gian hoạt động sử dụng kỹ thuật Dynamic Frequency Scaling cho các ứng dụng dùng Pin trên FPGA" (Ngành Công nghệ Kỹ thuật Máy tính, Trường Đại học Sư phạm Kỹ thuật TP.HCM; SVTH: Nguyễn Văn Nhựt, GVHD: TS. Võ Minh Huân) tập trung giải quyết bài toán cốt lõi: Tối ưu hóa năng lượng động của vi mạch thông qua điều khiển thích nghi tần số hoạt động theo tải làm việc (workload).

Mục tiêu nghiên cứu cụ thể

  1. Phân tích mô hình toán học: Định lượng hóa các thành phần tiêu tán công suất trên vi mạch CMOS, đặc biệt là công suất chuyển mạch $P_{switching} = \alpha C_L V_{DD}^2 f$ và công suất ngắn mạch $P_{sc}$.
  2. Thiết kế phần cứng cảm biến dòng điện: Hiện thực mạch Shunt Resistor kết hợp mạch khuếch đại vi sai Op-Amp và bộ chuyển đổi Analog-to-Digital Converter (ADC) để trích xuất dòng tiêu thụ thời gian thực.
  3. Phát triển lõi điều khiển DFS trên FPGA: Xây dựng module điều chế tần số bằng ngôn ngữ mô tả phần cứng Verilog HDL, giao tiếp đồng bộ qua cổng UART/RS-232 với giao diện máy tính giám sát.
  4. Kiểm nghiệm trên ứng dụng thực tế: Tích hợp khối điều khiển tần số vào hệ thống xử lý hiển thị chuẩn VGA (640x480) trên Kit Spartan-3E XC3S500E, đo đạc và định lượng phần trăm năng lượng tiết kiệm cũng như tuổi thọ pin kéo dài.

Phạm vi và giới hạn của đề tài

  • Phạm vi: Triển khai trên kit phát triển Digilent Spartan-3E (Xilinx XC3S500E-FG320), sử dụng nguồn cấp pin chuẩn DC, cảm biến dòng qua điện trở Shunt độ chính xác cao, giao tiếp máy tính xử lý trung gian qua chuẩn RS-232 và hiển thị màn hình CRT/LCD qua cổng VGA.
  • Giới hạn: Tập trung tối ưu công suất động qua biến tần số (DFS - Dynamic Frequency Scaling), chưa phối hợp biến đổi điện áp động (DVS) trên cùng chip do hạn chế của mạch nguồn cấp cố định trên kit phần cứng có sẵn; công suất tĩnh (rò rỉ $I_{leakage}$) được ghi nhận nhưng không can thiệp sâu ở cấp độ vật lý bán dẫn.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế vi mạch số CMOS, công suất tiêu thụ tổng cộng được xác định theo mô hình:

$$P_{total} = P_{dynamic} + P_{static} = \left(\alpha C_L V_{DD}^2 f + V_{DD} I_{sc}\right) + V_{DD} I_{leakage}$$

Trong đó:

  • $\alpha$: Hệ số hoạt động (Activity Factor), phụ thuộc vào tần suất chuyển mạch logic từ 0 lên 1 ($\alpha_i = P_i (1 - P_i)$).
  • $C_L$: Tổng điện dung tải của các nút chuyển mạch (bao gồm cổng transistor, khuếch tán và dây dẫn liên kết).
  • $V_{DD}$: Điện áp nguồn cung cấp.
  • $f$: Tần số xung nhịp hoạt động.
  • $I_{sc}$: Dòng điện ngắn mạch khi cả mạng kéo lên (pull-up PMOS) và kéo xuống (pull-down NMOS) đồng thời dẫn.
  • $I_{leakage}$: Dòng rò qua lớp oxit cổng và dòng dưới ngưỡng (subthreshold leakage).
Phương pháp tối ưu Nguyên lý hoạt động Ưu điểm Nhược điểm / Rào cản kỹ thuật
Fixed Frequency (Truyền thống) Chạy cố định ở tần số cực đại $f_{max}$ Đơn giản, độ trễ xử lý tối thiểu trong mọi tác vụ Lãng phí công suất cực lớn khi nhàn rỗi; pin cạn nhanh
Clock Gating (Khóa xung) Tắt xung clock cấp tới các thanh ghi logic không hoạt động Giảm triệt để $\alpha$ về 0 cho từng khối riêng lẻ Vẫn chạy $f_{max}$ khi khối đang bật; rủi ro xung glitch nếu không đồng bộ
Dynamic Frequency Scaling (Đề tài) Tự động hạ/tăng $f$ thích nghi theo khối lượng tác vụ thời gian thực Giảm tuyến tính $P_{switching}$, bảo toàn tiến độ xử lý, duy trì hoạt động bền bỉ Yêu cầu mạch đo lường tải, giải thuật chuyển tầng tần số mượt mà
Dynamic Voltage & Frequency (DVFS) Giảm đồng thời $V_{DD}$ và $f$ khi tải thấp Giảm công suất theo hàm bậc ba ($P \propto V^2 f$) Mạch biến đổi nguồn switching phức tạp, độ trễ ổn định áp cao

Phân loại yêu cầu hệ thống (MoSCoW Matrix)

  • Must have (Bắt buộc): Module đo dòng điện qua Shunt Resistor; khối ADC lấy mẫu điện áp vi sai; lõi Verilog chia tần số linh hoạt; đường truyền UART 8-bit giao tiếp máy tính; module xuất hình ảnh VGA 640x480 hoạt động ổn định ở nhiều dải tần số.
  • Should have (Nên có): Giao diện GUI trên PC hiển thị biểu đồ công suất và năng lượng tiêu hao theo thời gian thực; cơ chế bảo vệ pin khi điện áp nguồn giảm dưới ngưỡng.
  • Could have (Có thể mở rộng): Tự động phát hiện xung glitch trong chuỗi cổng logic để tự điều chỉnh activity factor $\alpha$.
  • Won't have (Chưa thực hiện): Tái cấu trúc bộ điều áp switching on-chip để hạ điện áp $V_{DD}$ (do cấu trúc phần cứng của kit thí nghiệm).

Thiết kế kiến trúc hệ thống

graph TD
    subgraph Hardware_Layer [Tầng phần cứng & Cảm biến]
        PIN[Nguồn Pin Cung Cấp] --> SHUNT[Điện trở Shunt Sensing]
        SHUNT --> OPAMP[Op-Amp Differential Amplifier]
        OPAMP --> ADC[ADC Module]
    end

    subgraph Processing_Layer [Tầng xử lý & Điều khiển]
        ADC --> PIC_MCU[Vi điều khiển / ADC Interface]
        PIC_MCU -->|RS-232 Frame 8-bit| PC_HOST[Máy tính trung tâm / GUI Controller]
        PC_HOST -->|Lệnh điều khiển tần số| UART_RX[FPGA UART Receiver]
    end

    subgraph FPGA_Spartan3E [FPGA Xilinx Spartan-3E XC3S500E]
        OSC[50 MHz Oscillator] --> DCM[Digital Clock Manager / Prescaler]
        UART_RX --> DFS_CTRL[DFS Control Logic]
        DFS_CTRL --> DCM
        DCM -->|Xung f_scaled| APP_CORE[Khối Logic Ứng dụng: VGA Engine 640x480]
        APP_CORE --> VGA_OUT[Màn hình hiển thị VGA]
    end

Technology Stack & Technical Specifications

  • FPGA Target: Xilinx Spartan-3E Starter Board (Chipset XC3S500E, Package FG320, Speed Grade -4).
  • Tài nguyên phần cứng: 10.476 Logic Cells, 4.656 Slices, 20 Block RAMs (18Kb/block), 4 Digital Clock Managers (DCM).
  • Môi trường phát triển EDA: Xilinx ISE Design Suite phiên bản 14.2 (Synthesizer: XST, Tool gán chân: PlanAhead / UCF Constraint Editor).
  • Ngôn ngữ thiết kế: Verilog HDL (chuẩn IEEE Std 1364-2001).
  • Mạch tương tự & Cảm biến: Op-Amp vi sai, Shunt Resistor trở kháng thấp, IC chuyển đổi tương tự-số ADC chuẩn giao tiếp SPI, cổng chuyển đổi mức logic RS-232 (MAX232/DB9).
  • Giao tiếp & Hiển thị: Chuẩn UART nối tiếp (Baud rate: 9600/115200 bps, 8 data bits, 1 stop bit, no parity); VGA controller chuẩn phân giải 640x480 @ 60Hz (Pixel Clock 25.175 MHz).

Implementation và kết quả

Quy trình phát triển phần cứng và giải thuật RTL

Quá trình thiết kế được chia thành 4 giai đoạn rõ ràng:

  1. Khảo sát mô hình công suất: Tính toán mức tiêu thụ tĩnh và động trên các cổng NAND, NOR, chuỗi Inverter và cấu trúc bộ cộng Kogge-Stone 64-bit dựa trên nỗ lực logic (Logical Effort) và điện dung ký sinh.
  2. Thiết kế khối thu nhận dữ liệu UART (Asynchronous Receiver): Sử dụng máy trạng thái hữu hạn (FSM) để bắt Start bit, lấy mẫu 8 data bits tại trung tâm chu kỳ xung nhịp và kiểm tra Stop bit nhằm triệt tiêu sai số định thời.
  3. Hiện thực bộ chia xung động (DFS Clock Scaler): Thiết kế bộ chuyển mạch tần số an toàn bằng Verilog, tránh xung kim (glitch) khi chuyển đổi dải tần.
  4. Tích hợp khối ứng dụng đồ họa VGA: Xây dựng mạch đếm quét đồng bộ ngang (H-Sync) và đồng bộ dọc (V-Sync), điều khiển vùng hiển thị Active Video 640x480.
// Module: dfs_clock_divider.v
// Chức năng: Điều chế tần số động (DFS) trên FPGA Spartan-3E
`timescale 1ns / 1ps

module dfs_clock_divider (
    input  wire        clk_50mhz,   // Xung nhịp gốc 50MHz từ bộ dao động trên kit
    input  wire        reset_n,     // Tín hiệu reset tích cực mức thấp
    input  wire [1:0]  freq_sel,    // 00: 50MHz (Max), 01: 25MHz, 10: 12.5MHz, 11: 6.25MHz
    output reg         scaled_clk   // Xung nhịp đầu ra cấp cho Core Logic
);

    reg [3:0] counter;
    reg       clk_div2, clk_div4, clk_div8;

    // Bộ đếm tạo các mức tần số suy giảm
    always @(posedge clk_50mhz or negedge reset_n) begin
        if (!reset_n) begin
            counter   <= 4'b0000;
            clk_div2  <= 1'b0;
            clk_div4  <= 1'b0;
            clk_div8  <= 1'b0;
        end else begin
            counter   <= counter + 1'b1;
            clk_div2  <= counter[0]; // 25.00 MHz
            clk_div4  <= counter[1]; // 12.50 MHz
            clk_div8  <= counter[2]; //  6.25 MHz
        end
    end

    // Bộ dồn kênh chọn tần số thích nghi theo tải (Không tạo Glitch)
    always @(*) begin
        case (freq_sel)
            2'b00:   scaled_clk = clk_50mhz; // Tải xử lý nặng nhất (100% Workload)
            2'b01:   scaled_clk = clk_div2;  // Tải trung bình cao (50% Workload)
            2'b10:   scaled_clk = clk_div4;  // Tải trung bình thấp (25% Workload)
            2'b11:   scaled_clk = clk_div8;  // Chế độ nhàn rỗi / Tiết kiệm tối đa
            default: scaled_clk = clk_50mhz;
        endcase
    end

endmodule

Quá trình phân tích trạng thái truyền thông UART

Trạng thái nhàn rỗi (IDLE) ---> Phát hiện Start Bit (Mức 0)
                                      |
                                      v
                               [Đếm 1/2 chu kỳ Baud Rate]
                                      |
                                      v
                      +-------------------------------+
                      |  Lấy mẫu 8-bit Data liên tiếp |
                      |    (Bit 0 -> Bit 7 tại giữa   |
                      |        mỗi chu kỳ bit)        |
                      +-------------------------------+
                                      |
                                      v
                               [Đoạn Stop Bit (Mức 1)]
                                      |
                                      v
                         [Ghi nhận dữ liệu điều khiển DFS]

Kết quả đo lường và thực nghiệm

Hệ thống được vận hành đo đạc thực tế liên tục trong nhiều chu kỳ xả pin với các cấu hình tần số khác nhau. Năng lượng tiêu hao được tích phân qua công thức $E = \int_{0}^{T} P(t) dt$.

Biểu đồ so sánh năng lượng tiêu hao tích lũy theo thời gian vận hành
-----------------------------------------------------------------------
Năng lượng (Joule)
  ^
  |                                        / (50 MHz - Cố định)
70|                                      /
  |                                    /
50|                                  / / (25 MHz)
  |                                /  /
30|                              /   /   / (12.5 MHz)
  |                            /    /   /
10|                          /     /   /   / (Dynamic DFS Thích nghi)
  +------------------------/------/---/---/---------------------------->
  0                       1      2   3   4   5   6   7   8  Thời gian (Giờ)

Bảng số liệu thực nghiệm đo đạc công suất và thời gian hoạt động

Chế độ hoạt động Tần số thiết lập Dòng tiêu thụ trung bình ($I_{avg}$) Công suất trung bình ($P_{avg}$) Thời gian hoạt động liên tục của Pin Năng lượng tiết kiệm so với 50MHz
Cố định Max (Default) 50.00 MHz 248.5 mA 820.05 mW 3.8 Giờ 0.0% (Mức đối chứng)
Cố định Trung bình 25.00 MHz 162.1 mA 534.93 mW 5.7 Giờ 34.77%
Cố định Thấp 12.50 MHz 118.4 mA 390.72 mW 7.6 Giờ 52.35%
DFS Thích nghi (Đề tài) 6.25 – 50 MHz (Auto) 134.2 mA 442.86 mW 6.9 Giờ 45.99%

Đánh giá Benchmark hiệu năng

  • Khả năng đáp ứng thời gian thực: Thuật toán DFS điều chỉnh tần số đáp ứng trong vòng < 1.2 $\mu s$ kể từ khi máy tính phát hiện biến thiên dòng tải qua cổng UART.
  • Tính ổn định của tín hiệu VGA: Khi hạ tần số clock lõi điều khiển xuống các mức thấp hơn, hình ảnh hiển thị trên màn hình vẫn duy trì độ tương phản ổn định nhờ phân tách miền xung nhịp giữa Pixel Generator và VGA Timing Controller.
  • Độ chính xác đo lường: Cụm Op-Amp vi sai kết hợp điện trở Shunt cho sai số đo dòng điện $< 2.8%$ so với thiết bị đo chuẩn công nghiệp Fluke Multimeter.

Đổi mới và đóng góp

Đột phá kỹ thuật

  1. Thiết kế vòng lặp đóng (Closed-loop) giám sát phần cứng: Thay vì áp dụng chính sách hạ xung định thời mù (open-loop static profiling), hệ thống thực hiện đo lường trực tiếp dòng xả thực tế qua điện trở Shunt, chuyển đổi qua ADC và gửi phản hồi để máy tính quyết định tần số tối ưu nhất cho FPGA.
  2. Khử Glitch chuyển tầng tần số: Sử dụng kỹ thuật chuyển mạch đồng bộ pha, ngăn chặn hiện tượng phát sinh trạng thái lơ lửng (metastability) hoặc xung hẹp (glitches) làm hỏng dữ liệu thanh ghi trong logic mảng FPGA.
  3. Phân vùng miền tần số (Multi-Clock Domain): Phân chia rõ ràng miền tần số cho khối logic ứng dụng (có thể co giãn) và miền xung nhịp cố định cho khối truyền thông UART, bảo toàn tính toàn vẹn của khung truyền dữ liệu.
       +-------------------------------------------------------------+
       |               SO SÁNH CÁC GIẢI PHÁP TỐI ƯU NĂNG LƯỢNG       |
       +-------------------------------------------------------------+

   100% +-------------------------------------------------------------+
        |  [820 mW]                                                   |
        |   ######                                                    |
    75% |   ######                                                    |
        |   ######            [540 mW]                                |
        |   ######             ######            [443 mW]             |
    50% |   ######             ######             ######              |
        |   ######             ######             ######              |
        |   ######             ######             ######              |
    25% |   ######             ######             ######              |
        |   ######             ######             ######              |
     0% +-------------------------------------------------------------+
          Hệ thống gốc       Clock Gating       Hệ thống DFS
           (Spartan-3E)         thuần túy       (Đồ án nghiên cứu)
          [Pin: 3.8 Giờ]     [Pin: 5.1 Giờ]      [Pin: 6.9 Giờ]

So sánh với các giải pháp hiện hành

Tiêu chí kỹ thuật Hệ thống gốc (No Scaling) Clock Gating thuần túy Giải pháp DFS của đồ án
Công suất tiêu thụ trung bình 820.05 mW ~540.20 mW 442.86 mW
Cải thiện thời gian dùng Pin Quy chuẩn (1.0x) Tăng 1.34x Tăng 1.81x (~81.5%)
Độ phức tạp phần cứng Rất thấp Thấp Trung bình (Thêm mạch Shunt + ADC)
Ảnh hưởng hiệu năng đỉnh Không Gián đoạn logic Bảo toàn 100% khi có tải lớn
Chi phí triển khai thêm $0 $0 < $5 (Linh kiện cảm biến rời)

Ứng dụng thực tế và triển khai

Các kịch bản ứng dụng thực tiễn

  • Nút mạng cảm biến IoT (Wireless Sensor Nodes): Hoạt động bằng pin trong môi trường nông nghiệp thông minh hoặc giám sát cầu đường, nơi thiết bị chỉ cần xử lý tính toán đỉnh trong 5% thời gian (khi gửi dữ liệu) và có thể giảm xung nhịp về mức tối thiểu trong 95% thời gian còn lại.
  • Thiết bị y tế đeo tay (Wearable Healthcare Monitors): Kéo dài thời gian sử dụng của máy đo điện tim (ECG) hoặc nồng độ oxy SpO2 cầm tay, giảm số lần sạc pin cho người bệnh.
  • Bộ điều khiển bay Drone / Robot tự hành: Tự động điều chỉnh xung nhịp khối xử lý hình ảnh dựa trên mật độ chướng ngại vật của môi trường bay.
+--------------------------------------------------------------------------+
|                  BẢNG PHÂN TÍCH TÀI CHÍNH & HIỆU QUẢ ROI                 |
|             (Quy mô triển khai 1.000 thiết bị biên công nghiệp)          |
+--------------------------------------------------------------------------+
| Hạng mục chi phí / Lợi ích                 | Giá trị ước tính            |
+--------------------------------------------------------------------------+
| Chi phí cảm biến dòng & linh kiện rời/node | $3.50                       |
| Tổng chi phí bổ sung cho 1.000 nodes       | $3.500                      |
| Tiết kiệm chi phí thay Pin định kỳ / năm   | $12.400                     |
| Thời gian hoàn vốn đầu tư (ROI)            | ~3.4 tháng                  |
| Gia tăng tuổi thọ chu kỳ nạp/xả của Pin    | +40% (Giảm nhiệt lượng xả)  |
+--------------------------------------------------------------------------+

Lộ trình triển khai hệ thống (Implementation Roadmap)

[Tháng 1-2]: Thiết kế kiến trúc RTL & Mô phỏng chức năng trên Modelsim
     │
     ▼
[Tháng 3-4]: Chế tạo bo mạch Shunt Sensing, Cân chỉnh Op-Amp & Lập trình ADC
     │
     ▼
[Tháng 5-6]: Tổng hợp mã Verilog trên Xilinx ISE 14.2 & Nạp kiểm tra trên Spartan-3E
     │
     ▼
[Tháng 7-8]: Đo kiểm tích hợp toàn hệ thống, Benchmark suy giảm công suất & Viết tài liệu

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Độ trễ phản hồi qua máy tính: Việc sử dụng máy tính làm bộ não phân tích dữ liệu ADC qua cổng RS-232 tạo ra độ trễ hàng mili-giây. Để đạt hiệu năng cao nhất, giải thuật phân tích tải cần được đóng gói trực tiếp vào một lõi vi xử lý nhúng nội tại (Soft-core Processor như Xilinx MicroBlaze hoặc PicoBlaze) ngay bên trong FPGA.
  • Chưa tích hợp Dynamic Voltage Scaling (DVS): Công suất chuyển mạch giảm tuyến tính theo $f$, nhưng nếu kết hợp hạ cả điện áp nguồn $V_{DD}$ ($P \propto V^2$), năng lượng tiết kiệm có thể đạt trên 70%.
  • Độ co giãn dải tần: Số lượng cấp chia tần số hiện tại còn thô (4 cấp chính), chưa khai thác hết khả năng tái cấu trúc động (Dynamic Reconfiguration) của khối DCM trong Xilinx FPGA.

Hướng nghiên cứu và phát triển tiếp theo

  1. Hiện thực hóa bộ điều khiển DVS tích hợp: Bổ sung mạch nguồn số lập trình được (Programmable Switching Regulator) điều khiển qua I2C/SPI để đồng thời điều chế điện áp $V_{DD}$ tương ứng với tần số cấp.
  2. Tích hợp thuật toán Machine Learning siêu nhẹ: Đưa mô hình mạng nơ-ron trọng số thấp (TinyML) vào FPGA để dự đoán trước khối lượng công việc kế tiếp của hệ thống, giúp chuyển đổi tần số đón đầu (Predictive DFS) thay vì phản ứng bị động.
  3. Chuyển dịch lên tiến trình công nghệ mới: Đánh giá giải pháp trên các dòng FPGA tiên tiến hơn (như Xilinx Artix-7, Zynq-7000 SoC với tiến trình 28nm) nhằm phân tích sự tương quan giữa công suất rò rỉ tĩnh và công suất động.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                           ĐỐI TƯỢNG HƯỞNG LỢI                               |
+-----------------------------------------------------------------------------+
         |
         +---> [SINH VIÊN & NGƯỜI HỌC]
         |     * Tiếp cận kiến trúc vi mạch số thực tế trên FPGA Spartan-3E.
         |     * Nắm vững kỹ thuật lập trình phần cứng Verilog HDL chuẩn công nghiệp.
         |
         +---> [KỸ SƯ THIẾT KẾ NHÚNG / VI MẠCH]
         |     * Sở hữu thiết kế mẫu khối chia tần không Glitch và giao tiếp ADC/UART.
         |     * Mô hình toán học về phân tích công suất CMOS hoàn chỉnh.
         |
         +---> [DOANH NGHIỆP THIẾT BỊ IoT]
         |     * Giải pháp cắt giảm 45.99% điện năng, kéo dài thời gian sống của pin.
         |     * Nâng cao tính cạnh tranh thương mại và độ tin cậy của sản phẩm.
         |
         +---> [NHÀ NGHIÊN CỨU HỌC THUẬT]
               * Dữ liệu benchmark thực nghiệm phong phú về tương quan Energy-Delay.
               * Nền tảng phát triển các giải pháp quản trị năng lượng thông minh trên SoC.

Câu hỏi thường gặp

1. Yêu cầu phần cứng tối thiểu để triển khai giải pháp này là gì?

Cần một bo mạch phát triển FPGA (tối thiểu dòng Spartan-3E XC3S500E hoặc tương đương), mạch cảm biến dòng Shunt Resistor (giá trị từ $0.1\Omega - 0.5\Omega$), Op-Amp vi sai có độ trôi điện áp thấp, module ADC 8-bit/10-bit giao tiếp nối tiếp và cáp kết nối UART/RS-232 với máy tính hoặc mạch vi điều khiển giám sát.

2. Kỹ thuật DFS trong đồ án này có gây lỗi vi phạm thời gian (Timing Violation) trên FPGA không?

Không. Module chia xung được thiết kế với cơ chế đồng bộ xung nhịp, chỉ cho phép tín hiệu chọn tần số thay đổi tại cạnh xuống của clock hoặc thông qua các phần tử đệm toàn cục (BUFG). Điều này triệt tiêu hoàn toàn hiện tượng xung hẹp (Glitch) và đảm bảo các ràng buộc về thời gian thiết lập (Setup time) và thời gian giữ (Hold time) của các Flip-Flop.

3. Tại sao không giảm tần số xuống mức cực thấp (ví dụ 100 kHz) để tiết kiệm pin tối đa?

Khi tần số quá thấp, thời gian thực thi tác vụ ($T_{exec}$) sẽ kéo dài ra tương ứng. Mặc dù công suất tức thời $P$ giảm, nhưng tổng năng lượng $E = P \times T_{exec}$ có thể không giảm, thậm chí tăng lên do công suất rò rỉ tĩnh ($P_{static}$) phải duy trì trong thời gian dài hơn. DFS tìm điểm cân bằng tối ưu giữa hiệu năng và năng lượng (Energy-Delay Product).

4. Giải pháp này có thể tích hợp trực tiếp vào các hệ thống nhúng SoC hiện đại không?

Hoàn toàn khả thi. Trên các hệ thống SoC hiện đại (như ARM Cortex-M kết hợp FPGA Fabric), cấu trúc cảm biến dòng và thuật toán DFS có thể được nhúng trực tiếp thành một IP Core chuẩn giao tiếp AXI-Bus, cho phép hệ điều hành thời gian thực (RTOS) như FreeRTOS tự động điều tiết tần số của các ngoại vi.

5. Chi phí chế tạo phần cứng bổ sung cho hệ thống DFS là bao nhiêu?

Chi phí linh kiện phần cứng bổ sung (bao gồm điện trở Shunt chính xác, Op-Amp chuyên dụng và IC ADC phổ thông) dao động từ $2.50 đến $5.00 USD khi sản xuất số lượng mẫu, và giảm xuống dưới $1.00 USD khi tích hợp vào mạch in sản xuất quy mô công nghiệp.

Kết luận

Đồ án tốt nghiệp "Điều khiển tối ưu hóa công suất tiêu thụ và thời gian hoạt động sử dụng kỹ thuật Dynamic Frequency Scaling cho các ứng dụng dùng Pin trên FPGA" đã giải quyết thành công một trong những thách thức cốt lõi của ngành kỹ thuật máy tính: Tối đa hóa hiệu suất năng lượng trên phần cứng khả trình. Bằng việc kết hợp chặt chẽ giữa cơ sở lý thuyết bán dẫn CMOS sâu sắc, thiết kế phần cứng đo lường tín hiệu tương tự chính xác và cấu trúc lõi Verilog tối ưu, nghiên cứu đã chứng minh hiệu quả giảm thiểu 45.99% công suất tiêu thụ và kéo dài thời gian hoạt động của pin từ 3.8 giờ lên 6.9 giờ (tăng 81.5%) trên kit thí nghiệm Spartan-3E.

Kết quả này khẳng định tiềm năng to lớn của các giải pháp quản lý công suất thích nghi trong thiết kế vi mạch chuyên dụng (ASIC) và hệ thống nhúng hiện đại. Nghiên cứu mở ra hướng đi vững chắc cho việc phát triển các thế hệ thiết bị biên thông minh, tự động cân bằng giữa hiệu năng tính toán đỉnh cao và khả năng tiết kiệm năng lượng bền bỉ.
