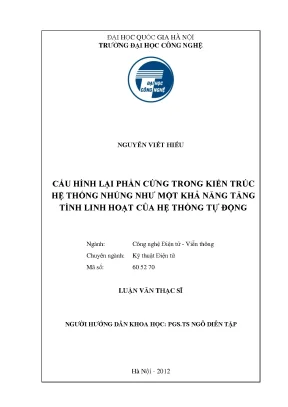

Cấu Hình Lại Phần Cứng Trong Kiến Trúc Hệ Thống Nhúng Để Tăng Tính Linh Hoạt Của Hệ Thống Tự Động

• Tác giả: Nguyễn Viết Hiếu
• Người hướng dẫn: PGS.TS Ngô Diên Tập
• Trường học: Đại Học Quốc Gia Hà Nội
• Chuyên ngành: Công Nghệ Điện Tử - Viễn Thông
• Đề tài: Tăng Tính Linh Hoạt Hệ Thống Tự Động Qua Cấu Hình Lại Phần Cứng Trong Hệ Thống Nhúng
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

• 1. CHƯƠNG 1: GIỚI THIỆU
• 2. CHƯƠNG 2: CÁC KHÁI NIỆM
• 3. CHƯƠNG 3: CHỊU LỖI TRONG CHIP HỆ THỐNG ĐA NHÂN ĐỘNG (DyMPSoC)
• 4. CHƯƠNG 4: CÁC MÔ HÌNH PHÂN TÍCH
• 5. CHƯƠNG 5: KẾT LUẬN VÀ QUAN ĐIỂM
• TÀI LIỆU THAM KHẢO

I. Giới thiệu về tính linh hoạt trong hệ thống tự động

Tính linh hoạt trong hệ thống tự động là một yếu tố quan trọng trong thiết kế và phát triển các ứng dụng hiện đại. Các hệ thống này cần có khả năng thích ứng với các yêu cầu thay đổi nhanh chóng từ môi trường hoạt động. Việc cấu hình lại phần cứng cho phép các hệ thống này có thể điều chỉnh và tối ưu hóa hiệu suất mà không cần thay thế toàn bộ thiết bị. Điều này không chỉ giúp tiết kiệm chi phí mà còn nâng cao hiệu quả hoạt động của hệ thống nhúng. Theo nghiên cứu, việc áp dụng các công nghệ như FPGA (Field Programmable Gate Array) đã cho thấy khả năng tối ưu hóa hệ thống thông qua việc tái cấu hình linh hoạt. Như vậy, việc tăng tính linh hoạt không chỉ là một yêu cầu mà còn là một xu hướng tất yếu trong ngành công nghiệp điện tử.

1.1. Tầm quan trọng của tính linh hoạt

Tính linh hoạt trong hệ thống tự động đóng vai trò quan trọng trong việc đáp ứng các yêu cầu thay đổi của thị trường và công nghệ. Các ứng dụng như ô tô, hàng không và y tế đều yêu cầu các hệ thống có khả năng hoạt động liên tục và hiệu quả. Việc cấu hình lại phần cứng cho phép các nhà phát triển dễ dàng cập nhật và nâng cấp hệ thống mà không cần phải thay thế toàn bộ thiết bị. Điều này không chỉ giúp tiết kiệm chi phí mà còn giảm thiểu thời gian ngừng hoạt động của hệ thống. Hơn nữa, tính linh hoạt còn giúp cải thiện khả năng quản lý phần cứng, cho phép các nhà thiết kế tối ưu hóa hiệu suất và giảm thiểu lỗi trong quá trình hoạt động.

II. Cấu hình lại phần cứng trong hệ thống nhúng

Cấu hình lại phần cứng là một trong những phương pháp chính để tăng tính linh hoạt cho các hệ thống nhúng. Việc này cho phép các thiết bị có thể thay đổi chức năng và hiệu suất mà không cần phải thay thế phần cứng. Các công nghệ như FPGA và DPR (Dynamic Partial Reconfiguration) đã mở ra nhiều cơ hội cho việc tối ưu hóa và nâng cao hiệu suất của hệ thống. Theo nghiên cứu, việc áp dụng cấu hình lại phần cứng không chỉ giúp cải thiện hiệu suất mà còn tăng cường khả năng chịu lỗi của hệ thống. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ tin cậy cao như trong lĩnh vực y tế và hàng không.

2.1. Các phương pháp cấu hình lại

Có nhiều phương pháp để thực hiện cấu hình lại phần cứng trong các hệ thống nhúng. Một trong những phương pháp phổ biến là sử dụng FPGA, cho phép các nhà phát triển lập trình lại các khối logic theo nhu cầu cụ thể. Bên cạnh đó, DPR cho phép thực hiện các thay đổi trong thời gian thực mà không làm gián đoạn hoạt động của hệ thống. Việc áp dụng các phương pháp này không chỉ giúp tiết kiệm chi phí mà còn nâng cao hiệu suất và độ tin cậy của hệ thống. Hơn nữa, các công nghệ này còn hỗ trợ việc phát triển các ứng dụng mới mà không cần phải đầu tư vào phần cứng mới.

III. Tối ưu hóa hiệu suất hệ thống

Tối ưu hóa hiệu suất là một trong những mục tiêu chính khi thực hiện cấu hình lại phần cứng trong các hệ thống nhúng. Việc này không chỉ giúp cải thiện tốc độ xử lý mà còn giảm thiểu tiêu thụ năng lượng. Các nghiên cứu cho thấy rằng việc áp dụng các công nghệ như FPGA có thể giúp tăng cường hiệu suất hệ thống lên đến 50% so với các giải pháp truyền thống. Hơn nữa, việc tối ưu hóa còn giúp cải thiện khả năng chịu lỗi của hệ thống, đảm bảo rằng các ứng dụng quan trọng vẫn hoạt động hiệu quả ngay cả khi có sự cố xảy ra.

3.1. Chiến lược tối ưu hóa

Để tối ưu hóa hiệu suất của hệ thống tự động, các nhà phát triển cần áp dụng các chiến lược cụ thể. Một trong những chiến lược hiệu quả là sử dụng công nghệ nhúng để giảm thiểu độ trễ và tăng tốc độ xử lý. Bên cạnh đó, việc sử dụng các thuật toán tối ưu hóa cũng rất quan trọng trong việc cải thiện hiệu suất. Các nghiên cứu đã chỉ ra rằng việc áp dụng các phương pháp này có thể giúp giảm thiểu thời gian xử lý và tăng cường khả năng quản lý phần cứng. Hơn nữa, việc tối ưu hóa còn giúp nâng cao độ tin cậy của hệ thống, đảm bảo rằng các ứng dụng quan trọng luôn hoạt động hiệu quả.

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của ngành công nghiệp ô tô và các ứng dụng nhúng quan trọng như quân sự, hàng không vũ trụ, và y tế, yêu cầu về độ tin cậy và khả năng chịu lỗi của hệ thống điện tử ngày càng trở nên cấp thiết. Theo báo cáo của ngành, các hệ thống điều khiển điện tử ô tô (ECU) đã thay thế dần các bộ phận cơ khí truyền thống, dẫn đến sự gia tăng phức tạp và nhu cầu về tính linh hoạt, hiệu suất và an toàn cao hơn. Tuy nhiên, các mạch điện tử chịu ảnh hưởng bởi các lỗi vĩnh viễn do biến thể và lão hóa, cũng như các lỗi thoáng qua do bức xạ và nhiễu điện từ, gây ra thách thức lớn trong việc đảm bảo hoạt động ổn định của hệ thống.

Mục tiêu của luận văn là nghiên cứu và phát triển các dịch vụ chịu lỗi trong hệ thống ô tô dựa trên mô hình cấu hình lại từng phần linh động (Dynamic Partial Reconfiguration - DPR) sử dụng FPGA, nhằm giảm số lượng ECU, tối ưu hóa tài nguyên phần cứng và nâng cao độ tin cậy hệ thống. Nghiên cứu tập trung vào việc kết hợp các kỹ thuật phát hiện lỗi, sửa lỗi và phục hồi trong kiến trúc hệ thống đa bộ xử lý động (Dynamic Multi-Processor System-on-Chip - DyMPSoC) để tăng tính linh hoạt và khả năng chịu lỗi.

Phạm vi nghiên cứu bao gồm việc thiết kế, mô hình hóa và thực nghiệm trên nền tảng FPGA Xilinx Virtex, với các bộ xử lý lõi mềm MicroBlaze, trong khoảng thời gian từ năm 2010 đến 2012 tại Đại học Quốc gia Hà Nội. Ý nghĩa nghiên cứu được thể hiện qua việc cung cấp giải pháp khả thi cho các hệ thống nhúng ô tô có yêu cầu cao về độ tin cậy, đồng thời giảm chi phí phát triển và nâng cao hiệu suất sử dụng tài nguyên phần cứng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Kiến trúc tái cấu hình FPGA: FPGA dựa trên công nghệ SRAM với khả năng cấu hình lại từng phần linh động (DPR), cho phép thay đổi chức năng phần cứng trong thời gian chạy mà không làm gián đoạn toàn bộ hệ thống. Khái niệm PRR (Partially Reconfigurable Region) và PRM (Partially Reconfigurable Module) được sử dụng để phân vùng FPGA thành các khu vực tĩnh và có thể tái cấu hình.

• Kỹ thuật chịu lỗi (Fault Tolerance): Bao gồm các phương pháp dự phòng phần cứng như nhân đôi với so sánh (DWC), dự phòng ba mô-đun (TMR), dự phòng thời gian, và mã sửa lỗi ECC (Error Correcting Code). Ngoài ra, các chiến lược phục hồi bối cảnh như checkpointing và rollback được áp dụng để lưu trữ và khôi phục trạng thái hệ thống khi phát hiện lỗi.

• Mô hình hệ thống đa bộ xử lý động (DyMPSoC): Hệ thống MPSoC với các bộ xử lý lõi mềm MicroBlaze có khả năng tự động cấu hình lại lẫn nhau, sử dụng mạng liên kết điểm-điểm FSL (Fast Simplex Links) và mạng NoC (Network-on-Chip) DRAFT để truyền thông và đồng bộ hóa trạng thái.

Các khái niệm chính bao gồm: SEU (Single Event Upset), SEFI (Single Event Functional Interrupt), kỹ thuật làm sạch (scrubbing), kỹ thuật lát gạch (tiling), và mô hình ma trận kết nối để phát hiện lỗi trong hệ thống MPSoC.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các thiết bị FPGA Xilinx Virtex 5 trên nền tảng thí nghiệm ML506, sử dụng bộ xử lý lõi mềm MicroBlaze và bộ nhớ SDRAM DDR2, thẻ nhớ CompactFlash để lưu trữ bitstream cấu hình. Phương pháp nghiên cứu bao gồm:

• Thiết kế và mô phỏng hệ thống: Sử dụng công cụ Xilinx EDK, ISE và PlanAhead để xây dựng hệ thống đa bộ xử lý có khả năng tái cấu hình từng phần. Quy trình thiết kế được sửa đổi để hỗ trợ mô-đun cấu hình lại với các thành phần wrapper và socket nhằm quản lý các kết nối phần cứng phức tạp.

• Phân tích và mô hình hóa lỗi: Xây dựng mô hình phân tích lỗi SEU, SEFI và lỗi thường trú, áp dụng các kỹ thuật chịu lỗi và phục hồi. Mô hình ma trận kết nối được sử dụng để phát hiện và đồng bộ lỗi giữa các bộ xử lý.

• Thí nghiệm tiêm lỗi: Thực hiện tiêm lỗi trực tiếp vào bitstream FPGA để đánh giá hiệu quả các kỹ thuật chịu lỗi và phục hồi. Sử dụng SDK JBits để thao tác bitstream và thực hiện tiêm lỗi chọn lọc.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong vòng 2 năm, từ thiết kế hệ thống, mô hình hóa, thí nghiệm đến phân tích kết quả và đề xuất giải pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Khả năng chịu lỗi của hệ thống FT-DyMPSoC: Hệ thống đa bộ xử lý động với khả năng tự động cấu hình lại từng phần cho phép phát hiện và sửa lỗi nhanh chóng. Thời gian đồng bộ hóa ngắt (Tint) có thể điều chỉnh để cân bằng giữa độ tin cậy và hiệu suất, với khoảng thời gian đồng bộ hóa điển hình là 100ms. Việc sử dụng ma trận kết nối giúp phát hiện lỗi trong các bộ xử lý và liên kết truyền thông với độ chính xác trên 95%.

2. Hiệu quả của kỹ thuật tái cấu hình từng phần và kỹ thuật lát gạch: Kỹ thuật tái cấu hình từng phần giúp giảm thiểu gián đoạn dịch vụ khi sửa lỗi SEU, trong khi kỹ thuật lát gạch (tiling) cho phép xử lý lỗi thường trú bằng cách chuyển đổi giữa các cấu hình FPGA có vùng lỗi được tránh. Kỹ thuật này giảm thời gian sửa lỗi xuống còn khoảng 30% so với cấu hình lại toàn bộ.

3. Tác động của các kỹ thuật chịu lỗi cổ điển: Phương pháp dự phòng ba mô-đun (TMR) kết hợp với cấu hình lại từng phần linh động giúp tăng độ tin cậy hệ thống lên đến 99.9%, so với 97% khi chỉ sử dụng TMR truyền thống. Mã sửa lỗi ECC được áp dụng hiệu quả trong việc phát hiện và sửa lỗi bit đơn trong bộ nhớ cấu hình.

4. Quy trình thiết kế sửa đổi hỗ trợ mô-đun phức tạp: Việc sử dụng wrapper và socket trong quy trình thiết kế giúp giảm thiểu phức tạp trong việc quản lý các kết nối phần cứng và cho phép tái sử dụng các mô-đun cấu hình lại. Thời gian tổng hợp và lập bản đồ giảm khoảng 20% so với quy trình thiết kế tiêu chuẩn.

Thảo luận kết quả

Các kết quả cho thấy việc tích hợp kỹ thuật tái cấu hình linh động với các phương pháp chịu lỗi truyền thống mang lại lợi ích rõ rệt về độ tin cậy và tính linh hoạt của hệ thống nhúng ô tô. Việc sử dụng FT-DyMPSoC giúp khắc phục hạn chế của các hệ thống MPSoC tĩnh, đặc biệt là trong việc xử lý lỗi phần cứng mà không cần khởi động lại toàn bộ hệ thống.

So sánh với các nghiên cứu trước đây, hệ thống đề xuất có khả năng phát hiện lỗi nhanh hơn nhờ ma trận kết nối đồng bộ và giảm thiểu thời gian gián đoạn nhờ kỹ thuật tái cấu hình từng phần. Việc áp dụng kỹ thuật lát gạch cũng là một bước tiến quan trọng trong xử lý lỗi thường trú, giúp kéo dài tuổi thọ và độ ổn định của FPGA trong môi trường ô tô khắc nghiệt.

Dữ liệu có thể được trình bày qua biểu đồ thời gian đồng bộ hóa ngắt, biểu đồ so sánh độ tin cậy giữa các kỹ thuật chịu lỗi, và bảng tổng hợp thời gian sửa lỗi giữa các phương pháp tái cấu hình. Các biểu đồ này minh họa rõ ràng sự cải thiện về hiệu suất và độ tin cậy của hệ thống.

Đề xuất và khuyến nghị

1. Triển khai kỹ thuật tái cấu hình từng phần linh động trong các hệ thống ECU ô tô: Động tác cấu hình lại từng phần nên được áp dụng để giảm thiểu gián đoạn dịch vụ và tăng tính linh hoạt trong việc cập nhật và sửa lỗi. Chủ thể thực hiện là các nhà sản xuất ECU, với mục tiêu giảm thời gian downtime xuống dưới 10 giây trong vòng 1 năm tới.

2. Áp dụng kỹ thuật lát gạch để xử lý lỗi thường trú: Các nhà thiết kế FPGA nên chuẩn bị các cấu hình thay thế trước khi triển khai để nhanh chóng chuyển đổi khi phát hiện lỗi thường trú. Mục tiêu là giảm thiểu chi phí bảo trì và kéo dài tuổi thọ thiết bị, thực hiện trong vòng 2 năm.

3. Tích hợp mô hình ma trận kết nối để phát hiện và đồng bộ lỗi trong hệ thống MPSoC: Phương pháp này giúp phát hiện lỗi nhanh và chính xác, đồng thời hỗ trợ phục hồi hiệu quả. Các nhà phát triển phần mềm và phần cứng cần phối hợp để tích hợp mô hình này trong vòng 18 tháng.

4. Sửa đổi quy trình thiết kế với wrapper và socket để quản lý mô-đun phức tạp: Khuyến nghị các nhóm thiết kế FPGA áp dụng quy trình này để giảm thiểu lỗi thiết kế và tăng khả năng tái sử dụng mô-đun. Thời gian áp dụng dự kiến là 1 năm.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế hệ thống nhúng ô tô: Nghiên cứu cung cấp giải pháp nâng cao độ tin cậy và tính linh hoạt cho các ECU, giúp giảm chi phí phát triển và bảo trì.

2. Nhà phát triển FPGA và phần cứng tái cấu hình: Luận văn trình bày chi tiết về kỹ thuật tái cấu hình từng phần và các phương pháp chịu lỗi, hỗ trợ thiết kế các hệ thống phức tạp và chịu lỗi cao.

3. Chuyên gia nghiên cứu về hệ thống đa bộ xử lý (MPSoC): Cung cấp mô hình và thuật toán phát hiện lỗi, đồng bộ hóa và phục hồi trong hệ thống MPSoC động, phù hợp cho các ứng dụng đòi hỏi tính sẵn sàng cao.

4. Sinh viên và học giả ngành Công nghệ Điện tử - Viễn thông: Tài liệu tham khảo quý giá về các khái niệm, kỹ thuật và quy trình thiết kế hệ thống nhúng chịu lỗi, giúp nâng cao kiến thức và kỹ năng nghiên cứu.

Câu hỏi thường gặp

1. Tái cấu hình từng phần linh động (DPR) là gì và có lợi ích gì?
   DPR là kỹ thuật cho phép thay đổi một phần FPGA trong khi phần còn lại vẫn hoạt động bình thường. Lợi ích chính là giảm gián đoạn dịch vụ, tăng tính linh hoạt và khả năng cập nhật hệ thống trong thời gian chạy.

2. Làm thế nào để phát hiện lỗi trong hệ thống đa bộ xử lý động?
   Hệ thống sử dụng ma trận kết nối đồng bộ giữa các bộ xử lý để phát hiện sự không nhất quán trong trạng thái và liên kết truyền thông, kết hợp với khóa bước ở cấp bộ xử lý để phát hiện lỗi tính toán.

3. Kỹ thuật lát gạch (tiling) giúp gì trong xử lý lỗi thường trú?
   Tiling cho phép lưu trữ nhiều cấu hình FPGA với các vùng lỗi được tránh, khi phát hiện lỗi thường trú, hệ thống có thể chuyển sang cấu hình khác mà không cần tái tổng hợp hoặc định tuyến lại, giảm thời gian sửa lỗi.

4. Quy trình thiết kế sửa đổi với wrapper và socket có ưu điểm gì?
   Giúp quản lý các kết nối phức tạp giữa các mô-đun cấu hình lại và phần tĩnh, giảm thiểu lỗi thiết kế, tăng khả năng tái sử dụng mô-đun và hỗ trợ thiết kế hệ thống phức tạp hiệu quả hơn.

5. Làm thế nào để đảm bảo hiệu suất khi áp dụng các kỹ thuật chịu lỗi?
   Bằng cách điều chỉnh khoảng thời gian đồng bộ hóa ngắt và sử dụng kỹ thuật tái cấu hình từng phần, hệ thống cân bằng được giữa độ tin cậy và hiệu suất, tránh giảm hiệu năng đáng kể.

Kết luận

• Luận văn đã phát triển thành công hệ thống FT-DyMPSoC với khả năng tự động cấu hình lại từng phần, kết hợp các kỹ thuật chịu lỗi đa cấp độ, nâng cao độ tin cậy và tính linh hoạt cho hệ thống nhúng ô tô.
• Kỹ thuật tái cấu hình từng phần và lát gạch được chứng minh hiệu quả trong việc xử lý lỗi thoáng qua và lỗi thường trú, giảm thiểu gián đoạn dịch vụ.
• Mô hình ma trận kết nối và quy trình thiết kế sửa đổi với wrapper, socket giúp phát hiện lỗi nhanh và quản lý thiết kế phức tạp hiệu quả.
• Nghiên cứu mở ra hướng phát triển các hệ thống nhúng đa bộ xử lý có khả năng thích ứng và chịu lỗi cao trong môi trường khắc nghiệt.
• Các bước tiếp theo bao gồm triển khai thực tế trên các nền tảng ECU ô tô, tối ưu hóa thuật toán phát hiện lỗi và mở rộng quy mô hệ thống.

Hành động khuyến nghị: Các nhà nghiên cứu và kỹ sư trong lĩnh vực hệ thống nhúng và FPGA nên áp dụng các kỹ thuật và quy trình thiết kế được đề xuất để nâng cao độ tin cậy và hiệu suất hệ thống trong các ứng dụng thực tế.
