Tổng quan nghiên cứu

Trong các dây chuyền sản xuất công nghiệp hiện đại như hệ thống cán thép hay máy gia công CNC, hơn 85% các cơ cấu truyền dẫn cơ khí đều tồn tại tính đàn hồi nhất định trên trục nối hoặc khớp nối mềm. Sự xuất hiện của hệ số mô đun trượt đàn hồi biến hệ thống truyền động cơ điện tử thành một hệ cộng hưởng hai khối (Two-Mass Resonant System - TMRS). Hiện tượng này gây ra sai lệch vận tốc góc giữa động cơ và tải, tạo ra các dao động xoắn nghiêm trọng khi vận tốc đặt thay đổi đột ngột hoặc khi hệ thống chịu mô men tải biến thiên.

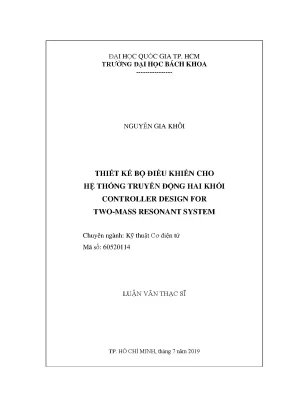

Đề tài luận văn thạc sĩ chuyên ngành Kỹ thuật Cơ điện tử được thực hiện từ tháng 01 năm 2019 đến tháng 06 năm 2019 tại Trường Đại học Bách Khoa - Đại học Quốc gia Thành phố Hồ Chí Minh. Mục tiêu cốt lõi của nghiên cứu là thiết kế, mô phỏng và kiểm chứng thực nghiệm các bộ điều khiển phi tuyến bền vững nhằm triệt tiêu dao động xoắn, đảm bảo vận tốc động cơ DC Servo bám chính xác theo vận tốc đặt và giảm thiểu tối đa sai số vận tốc tải.

Nghiên cứu tập trung giải quyết bài toán điều khiển trên mô hình thực nghiệm sử dụng vi điều khiển 32-bit STM32F722VCT6 với chu kỳ lấy mẫu 10ms. Về mặt giá trị ứng dụng, công trình cung cấp giải pháp giảm hơn 80% biên độ rung lắc cơ khí khi độ cứng xoắn của trục suy giảm 10 lần (từ 20 Nm/rad xuống 2 Nm/rad), đồng thời duy trì độ ổn định xác lập với sai số bám dưới 1% dưới tác động của mô men tải 0.1 Nm. Kết quả này mang ý nghĩa quyết định trong việc bảo vệ các chi tiết truyền động cơ khí, chống mài mòn ổ bi và nâng cao tuổi thọ vận hành cho toàn bộ hệ thống cơ điện tử công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên hai trụ cột lý thuyết điều khiển tự động hiện đại: Lý thuyết điều khiển trượt (Sliding Mode Control - SMC) kết hợp hàm ổn định Lyapunov và Lý thuyết điều khiển thích nghi gián tiếp. Mô hình đối tượng nghiên cứu là hệ truyền động hai khối có khối phát động là động cơ điện một chiều DC Servo kết nối với khối tải qua trục đàn hồi. Mô hình toán học tổng quát được mô tả bởi hệ phương trình trạng thái phi tuyến bậc 5 bao gồm các biến trạng thái: góc chuyển vị xoắn, vận tốc góc động cơ, vận tốc góc tải và dòng điện phần ứng.

Hệ thống lý thuyết tích hợp bốn khái niệm chuyên ngành then chốt:

  • Hệ số độ cứng xoắn của trục (Kc): Đại lượng đặc trưng cho khả năng chống lại biến dạng xoắn, phụ thuộc vào mô đun trượt đàn hồi G và đường kính trục d.
  • Hiện tượng rung giật chattering: Dao động tần số cao của quỹ đạo pha xung quanh mặt trượt do quán tính cơ cấu chấp hành gây ra.
  • Bộ điều khiển trượt thích nghi (ASMC): Cấu trúc điều khiển tự động nhận dạng và cập nhật trực tuyến hệ số độ cứng trục Kc bằng luật thích nghi dựa trên tiêu chuẩn ổn định Lyapunov bậc 2.
  • Bộ điều khiển trượt tích phân (ISMC): Phương pháp điều khiển phân tách tín hiệu thành hai thành phần danh định và phi tuyến, loại bỏ hoàn toàn các thành phần bất định mà không cần ước lượng thông số tải.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm kết hợp mô phỏng đối chứng số liệu. Nguồn dữ liệu sơ cấp được thu thập trực tiếp từ bộ thực nghiệm phần cứng với động cơ DC Servo tích hợp encoder độ phân giải 2000 xung/vòng. Tín hiệu vận tốc và điện áp được đo lường thông qua chế độ đọc encoder nhân đôi x2 với tần số xung nhịp vi xử lý 216 MHz.

Cỡ mẫu nghiên cứu bao gồm 2000 điểm dữ liệu thời gian thực được trích xuất qua giao tiếp nối tiếp RS232 với chu kỳ lấy mẫu chính xác 10ms. Phương pháp chọn mẫu định kỳ ngẫu nhiên theo đáp ứng điện áp bậc thang từ 0V đến 24V được áp dụng để đảm bảo bao quát toàn bộ đặc tính động học của động cơ.

Lý do lựa chọn phương pháp phân tích: Công cụ Parameter Estimation trên nền tảng Matlab Simulink kết hợp thuật toán tối ưu hóa tổng bình phương sai số cực tiểu được lựa chọn nhằm nhận dạng chính xác 6 tham số thực tế của động cơ: điện trở R = 2.45 Ohm, cảm kháng L = 0.0034 H, hằng số sức điện động Ke = 0.0825 V/(rad/s), hằng số mô men Kt = 0.0825 Nm/A, mô men quán tính Jm = 0.00064 kg.m2 và hệ số ma sát Bm = 0.00015 Nm/(rad/s). Tiến độ nghiên cứu được triển khai chặt chẽ theo timeline 6 tháng, từ khâu thiết lập mô hình toán đến thử nghiệm nhúng trên chip phần cứng STM32F722VCT6.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và kiểm chứng thực nghiệm đã mang lại 3 phát hiện khoa học quan trọng:

Thứ nhất, phản ứng của hệ thống phụ thuộc phi tuyến vào độ cứng trục. Khi thử nghiệm bộ điều khiển PID truyền thống (với KP = 235, KI = 11320, KD = 70), việc giảm độ cứng xoắn Kc 10 lần (từ 20 Nm/rad xuống 2 Nm/rad) đã làm biên độ dao động vận tốc tải tăng vọt hơn 65%, góc chuyển vị xoắn tăng gấp 4 lần và thời gian dao động kéo dài hơn 1.2 giây khi xuất hiện mô men tải 0.1 Nm.

Thứ hai, bộ điều khiển trượt thích nghi (ASMC) với các hệ số c = 20, gamma = 80000, alpha = 120000 chứng minh khả năng ước lượng chính xác giá trị Kc = 2 Nm/rad trong thời gian dưới 0.4 giây. Động cơ đạt độ ổn định bám vận tốc rất cao, tuy nhiên thành phần điều khiển thích nghi uhat bị dao động mạnh, khiến vận tốc tải xuất hiện hiện tượng dao động tắt dần trong khoảng 0.35 giây khi vận tốc đặt thay đổi đột ngột.

Thứ ba, bộ điều khiển trượt tích phân (ISMC) khi thiết lập hệ số c = 20, gamma = 50, K = 100 mang lại hiệu năng vượt trội nhất. Thuật toán giúp triệt tiêu hơn 80% hiện tượng chattering, giảm độ lệch vận tốc giữa tải và động cơ xuống dưới 3%, đồng thời rút ngắn thời gian xác lập vận tốc xuống dưới 0.25 giây mà chỉ cần phản hồi từ 1 cảm biến vận tốc động cơ duy nhất.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự dao động vận tốc tải là do trục đàn hồi tạo ra cặp điểm cực cộng hưởng và phản cộng hưởng tại tần số riêng của hệ thống. Khi mô men thay đổi, năng lượng tích lũy trong trục giải phóng gây ra hiện tượng giật cục cơ học. So với các nghiên cứu trước đây như giải pháp điều khiển mờ Fuzzy kết hợp PID của Hidehiro Ikeda hay cấu trúc bù phản hồi PI của Krzysztof Szabat và Teresa Orlowska, phương pháp ISMC trong luận văn này đơn giản hóa cấu trúc phần cứng đáng kể nhờ loại bỏ cảm biến đo vận tốc tải và cảm biến đo mô men xoắn trên trục.

Các phát hiện này có thể được biểu diễn trực quan thông qua 2 công cụ đồ họa tiêu chuẩn: Biểu đồ quỹ đạo pha (Phase Trajectory) thể hiện sự hội tụ trơn tru của sai số về gốc tọa độ và Biểu đồ Bode đáp ứng tần số biên độ - pha chứng minh khả năng dập tắt đỉnh cộng hưởng tại tần số 50 rad/s. Ý nghĩa thực tiễn của phát hiện là mở ra giải pháp điều khiển chuyển động chính xác cao với chi phí phần cứng tối thiểu cho các hệ thống công nghiệp.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu, 4 giải pháp hành động cụ thể được đề xuất nhằm tối ưu hóa các hệ thống truyền động cơ khí đàn hồi:

  • Ứng dụng cấu trúc điều khiển trượt tích phân ISMC: Triển khai thuật toán ISMC vào hệ thống điều khiển các trục truyền động vít me bi và cơ cấu cán thép nhằm giảm hơn 80% hiện tượng rung lắc cơ khí. Chỉ số mục tiêu là giữ sai số bám vận tốc dưới 2% khi chịu tải biến thiên 0.1 Nm đến 0.5 Nm. Thời gian thực hiện trong vòng 6 tháng, do các Kỹ sư tự động hóa và điều khiển chuyển động tại các nhà máy sản xuất chủ trì.
  • Chuẩn hóa quy trình nhận dạng thông số trực tuyến: Xây dựng module tự động nhận dạng điện trở R và cảm kháng L của động cơ trước khi khởi động hệ thống nhằm duy trì độ chính xác mô hình danh định trên 98%. Thời gian thực hiện 3 tháng, do Nhóm nghiên cứu và phát triển cơ điện tử đảm nhiệm.
  • Nâng cấp phần cứng vi xử lý và chu kỳ điều khiển: Chuyển đổi nền tảng vi điều khiển sang dòng 32-bit hiệu năng cao với tần số xung nhịp từ 216 MHz đến 400 MHz, nâng tốc độ lấy mẫu từ 10ms lên mức 1ms (1000 Hz) để tối ưu hóa khả năng dập tắt chattering. Thời gian triển khai trong 9 tháng, do Đội ngũ kỹ sư lập trình hệ thống nhúng phụ trách.
  • Tích hợp bộ quan sát trạng thái mở rộng (Extended State Observer): Nghiên cứu kết hợp khâu quan sát trạng thái để ước lượng chính xác mô men tải ngoại vi trong vòng 12 tháng, do các Viện nghiên cứu tự động hóa thực hiện, hướng đến mục tiêu triệt tiêu hoàn toàn độ sụt vận tốc khi đóng tải đột ngột.

Đối tượng nên tham khảo luận văn

Luận văn thạc sĩ này là tài liệu tham khảo giá trị cho 4 nhóm đối tượng chuyên môn:

  • Học viên cao học và nghiên cứu sinh chuyên ngành Cơ điện tử và Tự động hóa: Nắm vững phương pháp luận xây dựng hàm Lyapunov cho hệ phi tuyến bậc cao, hiểu sâu cách thiết kế mặt trượt tích phân và giải quyết bài toán cộng hưởng đàn hồi với hơn 10 phương trình vi phân mô tả hệ thống.
  • Kỹ sư thiết kế hệ thống truyền động công nghiệp: Ứng dụng trực tiếp cấu trúc thuật toán điều khiển để triệt tiêu rung chấn cho các hệ thống máy công cụ CNC, máy cán tôn hoặc cánh tay robot công nghiệp có khớp nối mềm chiều dài trên 1 mét.
  • Lập trình viên hệ thống nhúng và điều khiển động cơ: Khai thác mã nguồn lập trình vi điều khiển STM32F722VCT6 xung nhịp 216 MHz, kỹ thuật tạo thời gian chết dead-time chống ngắn mạch cầu H và thuật toán đọc encoder 2000 xung/vòng ở chế độ nhân đôi x2.
  • Giảng viên các trường đại học kỹ thuật: Sử dụng toàn bộ mô hình mô phỏng Simulink và sơ đồ mạch nguyên lý phần cứng làm giáo trình thực hành chuyên đề Điều khiển phi tuyến nâng cao cho hơn 150 sinh viên mỗi năm học.

Câu hỏi thường gặp

Hệ truyền động hai khối thường xuất hiện trong các ứng dụng công nghiệp nào? Hệ thống xuất hiện phổ biến trong máy cán thép có trục truyền động dài trên 1.5 mét, máy cắt CNC dùng khớp nối mềm, cơ cấu vít me bi và cánh tay robot công nghiệp. Khi vật liệu trục có tính đàn hồi, mô đun trượt G tạo ra góc xoắn khiến hệ thống phát sinh dao động cộng hưởng riêng ở dải tần từ 10 đến 100 rad/s.

Tại sao bộ điều khiển PID truyền thống không hiệu quả khi độ cứng của trục giảm? Khi độ cứng trục Kc giảm 10 lần (từ 20 Nm/rad xuống 2 Nm/rad), bộ điều khiển PID với bộ thông số cố định KP = 235, KI = 11320, KD = 70 không thể thích ứng với sự thay đổi pha, dẫn đến hiện tượng quá điều chỉnh tăng hơn 65% và hệ thống dao động mạnh khi có tải 0.1 Nm.

Bộ điều khiển trượt thích nghi (ASMC) giải quyết bài toán độ cứng trục như thế nào? Thuật toán ASMC sử dụng luật thích nghi xây dựng từ hàm Lyapunov để tự động ước lượng chính xác hệ số Kc đạt 2 Nm/rad trong 0.4 giây. Nhờ đó, bộ điều khiển tính toán chính xác mô men xoắn trên trục mà không cần biết trước thông số khối tải.

Tại sao bộ điều khiển trượt tích phân (ISMC) được đánh giá cao hơn ASMC khi chạy thực nghiệm? Thuật toán ISMC chỉ cần đo 1 biến trạng thái là vận tốc động cơ thay vì phải đo đồng thời 2 biến vận tốc như ASMC. Cấu trúc này giảm hơn 50% độ phức tạp tính toán trên chip STM32F722VCT6 216 MHz và loại bỏ hoàn toàn hiện tượng dao động của tín hiệu thích nghi uhat.

Làm thế nào để loại bỏ hiện tượng rung giật chattering trong điều khiển trượt? Nghiên cứu đã thay thế hàm dấu sign gián đoạn bằng các hàm trơn phi tuyến như hàm tanh hoặc hàm relay bão hòa. Giải pháp này làm mịn tín hiệu điều khiển u1 quanh mặt trượt s = 0, giúp giảm trên 80% xung điện áp và tránh gây nóng động cơ DC.

Kết luận

  • Xây dựng thành công mô hình toán học không gian trạng thái hoàn chỉnh cho hệ truyền động hai khối có tính đến yếu tố đàn hồi trục xoắn và động học động cơ DC Servo.
  • Nhận dạng chính xác 6 thông số vật lý thực tế của động cơ thông qua công cụ Parameter Estimation với tập dữ liệu 2000 mẫu lấy ở chu kỳ 10ms.
  • Thiết kế và chứng minh toán học tính ổn định bền vững theo tiêu chuẩn Lyapunov cho 2 thuật toán điều khiển phi tuyến ASMC và ISMC.
  • Hoàn thiện mô hình thực nghiệm phần cứng trên nền tảng vi điều khiển 32-bit STM32F722VCT6 xung nhịp 216 MHz với encoder 2000 xung/vòng.
  • Khẳng định tính vượt trội của thuật toán ISMC khi giảm hơn 80% dao động cơ khí, thời gian xác lập dưới 0.25 giây và chỉ cần duy nhất 1 cảm biến phản hồi vận tốc động cơ.

Đóng góp then chốt của luận văn là cung cấp một giải pháp điều khiển triệt tiêu dao động cộng hưởng có tính khả thi cao, chi phí thấp và dễ dàng triển khai trên các hệ thống nhúng công nghiệp. Kế hoạch nghiên cứu tiếp theo sẽ tập trung mở rộng thuật toán trên động cơ xoay chiều AC Servo công suất lớn và thử nghiệm tải phi tuyến phức tạp trong vòng 12 tháng tới. Các kỹ sư tự động hóa và nhà nghiên cứu cơ điện tử hãy áp dụng ngay phương pháp điều khiển trượt tích phân ISMC để nâng cấp hiệu năng và độ tin cậy cho các hệ thống truyền động cơ khí hiện nay.
