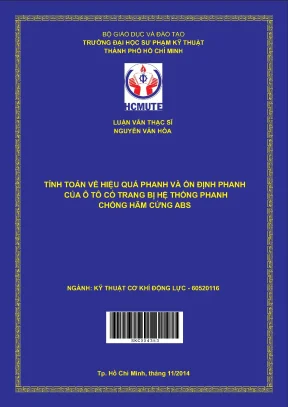

Luận Văn Thạc Sĩ: Tính Toán Hiệu Quả và Ổn Định Phanh Ô Tô Trang Bị Hệ Thống ABS

• Tác giả: Nguyễn Văn Hòa
• Người hướng dẫn: TS. Lâm Mai Long
• Trường học: Trường Đại Học Sư Phạm Kỹ Thuật Thành Phố Hồ Chí Minh
• Chuyên ngành: Kỹ Thuật Cơ Khí Động Lực
• Đề tài: Tính Toán Hiệu Quả và Ổn Định Phanh Ô Tô Với Hệ Thống ABS
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Thành Phố Hồ Chí Minh

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT
• ABSTRACT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tổng quan chung về lĩnh vực nghiên cứu
• 1.2. Tình hình nghiên cứu và hoàn thiện hệ thống phanh trên thế giới
• TÀI LIỆU THAM KHẢO

I. Tổng quan về hệ thống phanh ô tô

Hệ thống phanh ô tô đóng vai trò quan trọng trong việc đảm bảo an toàn khi di chuyển. Phanh ô tô không chỉ giúp giảm tốc độ mà còn dừng xe một cách hiệu quả. Trong bối cảnh giao thông ngày càng phức tạp, việc cải tiến và phát triển các công nghệ phanh là rất cần thiết. Hệ thống phanh chống hãm cứng (ABS) đã ra đời nhằm khắc phục hiện tượng trượt bánh xe khi phanh gấp, từ đó nâng cao hiệu quả phanh và ổn định phanh. Việc nghiên cứu và phát triển các công nghệ phanh hiện đại không chỉ giúp tăng cường an toàn cho người lái mà còn giảm thiểu tai nạn giao thông. Theo nghiên cứu, công nghệ phanh ABS giúp duy trì khả năng kiểm soát xe trong những tình huống khẩn cấp, từ đó giảm thiểu rủi ro tai nạn.

1.1. Tình hình nghiên cứu và phát triển hệ thống phanh

Trên thế giới, việc nghiên cứu và phát triển hệ thống phanh đã diễn ra từ lâu. Các công ty hàng đầu như BOSCH và AISIN đã có những đóng góp quan trọng trong việc cải tiến hệ thống phanh. Công nghệ ABS được áp dụng lần đầu tiên trên máy bay vào năm 1949 và sau đó được đưa vào ô tô vào thập niên 60. Sự phát triển của công nghệ điện tử đã giúp cải thiện đáng kể hiệu suất của hệ thống phanh. Hệ thống ABS hiện nay không chỉ được trang bị trên các xe cao cấp mà còn trở thành tiêu chuẩn cho hầu hết các loại xe. Việc ứng dụng công nghệ này đã giúp nâng cao hiệu suất phanh và đảm bảo an toàn cho người sử dụng.

II. Tính toán hiệu quả phanh và ổn định phanh

Nghiên cứu này tập trung vào việc tính toán hiệu quả phanh và ổn định phanh của ô tô trang bị hệ thống ABS. Các chỉ tiêu như quãng đường phanh, gia tốc phanh và thời gian phanh được xác định thông qua mô hình tính toán. Kết quả cho thấy, trên đường bê tông khô, gia tốc phanh đạt 8,72 m/s² với quãng đường phanh là 36,2 m. Ngược lại, trên đường trơn ướt, gia tốc phanh giảm xuống còn 5,684 m/s² với quãng đường phanh là 57,3 m. Những số liệu này cho thấy sự khác biệt rõ rệt trong hiệu quả phanh tùy thuộc vào điều kiện mặt đường. Việc tính toán này không chỉ giúp đánh giá khả năng phanh của xe mà còn cung cấp thông tin quan trọng cho việc thiết kế và cải tiến hệ thống phanh.

2.1. Các yếu tố ảnh hưởng đến hiệu quả phanh

Nhiều yếu tố ảnh hưởng đến hiệu quả phanh của ô tô, bao gồm điều kiện mặt đường, độ bám của lốp xe và thiết kế của hệ thống phanh. Đặc biệt, độ nghiêng của bề mặt đường và độ cứng của lốp xe có thể làm thay đổi góc xoay thân xe và góc lệch hướng chuyển động khi phanh. Những yếu tố này cần được xem xét kỹ lưỡng trong quá trình thiết kế và cải tiến hệ thống phanh. Việc hiểu rõ các yếu tố này sẽ giúp các nhà sản xuất tối ưu hóa công nghệ phanh, từ đó nâng cao an toàn ô tô và giảm thiểu tai nạn giao thông.

III. Đánh giá hiệu suất và ứng dụng thực tiễn

Kết quả nghiên cứu cho thấy rằng việc áp dụng công nghệ ABS không chỉ nâng cao hiệu quả phanh mà còn cải thiện ổn định phanh trong các tình huống khẩn cấp. Hệ thống phanh ABS giúp duy trì lực bám giữa bánh xe và mặt đường, từ đó giảm thiểu nguy cơ trượt bánh. Điều này đặc biệt quan trọng trong điều kiện thời tiết xấu hoặc khi lái xe trên đường trơn. Việc xây dựng phương pháp tính toán hiệu quả phanh sẽ là cơ sở cho việc xác định các thông số về chỉ tiêu phanh cho xe có trang bị hệ thống phanh ABS, góp phần nâng cao chất lượng kiểm định cho các trung tâm đăng kiểm ô tô.

3.1. Ứng dụng trong thực tiễn

Nghiên cứu này có giá trị thực tiễn cao, đặc biệt trong bối cảnh giao thông ngày càng phức tạp. Việc áp dụng các phương pháp tính toán hiệu quả phanh sẽ giúp các nhà sản xuất ô tô cải tiến công nghệ phanh, từ đó nâng cao an toàn ô tô. Hệ thống phanh ABS không chỉ giúp giảm thiểu tai nạn mà còn tăng cường sự tự tin cho người lái khi điều khiển xe. Các trung tâm đăng kiểm ô tô cũng có thể sử dụng các chỉ tiêu phanh đã được tính toán để đánh giá và kiểm định chất lượng xe, đảm bảo rằng các phương tiện lưu thông trên đường đều đạt tiêu chuẩn an toàn.

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của ngành công nghiệp ô tô và nhu cầu ngày càng cao về an toàn giao thông, hệ thống phanh chống hãm cứng (ABS) đã trở thành một trong những công nghệ quan trọng nhằm nâng cao hiệu quả phanh và ổn định chuyển động của xe. Theo báo cáo của ngành, tai nạn giao thông liên quan đến mất kiểm soát phanh chiếm tỷ lệ đáng kể, đặc biệt trên các loại đường trơn trượt hoặc điều kiện mặt đường không đồng đều. Mục tiêu nghiên cứu của luận văn là tính toán và đánh giá hiệu quả phanh cũng như ổn định phanh của ô tô trang bị hệ thống ABS, tập trung trên mẫu xe Toyota Corolla Altis với vận tốc phanh ban đầu 90 km/h trên các loại đường bê tông khô và trơn ướt. Phạm vi nghiên cứu được giới hạn trong việc phân tích các chỉ tiêu phanh như quãng đường phanh, gia tốc phanh, thời gian phanh và các góc lệch hướng của xe trong quá trình phanh. Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp cơ sở khoa học cho việc kiểm định chất lượng hệ thống phanh ABS tại các trung tâm đăng kiểm ô tô, góp phần giảm thiểu tai nạn giao thông và nâng cao an toàn vận hành xe.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: lý thuyết về trượt và đặc tính trượt của bánh xe, cùng với động lực học phanh bánh xe trong hệ thống ABS. Khái niệm trượt được định nghĩa qua độ trượt λ, là sự chênh lệch giữa vận tốc thực tế và vận tốc lý thuyết của bánh xe khi lăn trên mặt đường. Đặc tính trượt mô tả mối quan hệ giữa hệ số bám φ và độ trượt λ, trong đó hệ số bám đạt cực đại tại độ trượt tối ưu từ 10% đến 30%. Mô hình động lực học phanh được xây dựng dựa trên các lực và mô men tác dụng lên bánh xe, bao gồm lực phanh, lực bám mặt đường và mô men quán tính bánh xe. Ngoài ra, luận văn còn áp dụng lý thuyết về ổn định phanh, trong đó phân tích các góc xoay thân xe và góc lệch hướng bánh xe do sự phân bố lực phanh không đều và ảnh hưởng của độ nghiêng mặt đường cùng độ cứng lốp.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các tài liệu chuyên ngành, số liệu kỹ thuật của xe Toyota Corolla Altis và các thông số mặt đường tiêu chuẩn. Phương pháp nghiên cứu chủ yếu là mô hình hóa và tính toán dựa trên các công thức toán học và vật lý đã được chuẩn hóa trong lĩnh vực cơ khí động lực. Cỡ mẫu nghiên cứu tập trung vào một loại xe cụ thể với các điều kiện vận hành giả định, nhằm đảm bảo tính chính xác và khả năng áp dụng thực tế. Phương pháp phân tích sử dụng các mô hình hàm Cosin để mô phỏng biến thiên gia tốc phanh theo thời gian, đồng thời áp dụng các công thức tính toán quãng đường phanh, gia tốc phanh và thời gian phanh trên các loại mặt đường khác nhau. Timeline nghiên cứu kéo dài trong khoảng thời gian học tập cao học, kết hợp với việc thu thập và xử lý dữ liệu thực nghiệm từ các tài liệu và thiết bị đo kiểm định.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Gia tốc phanh trên đường bê tông khô: Gia tốc phanh đạt giá trị trung bình 8,72 m/s² với quãng đường phanh là 36,2 m khi xe phanh từ vận tốc 90 km/h. So với đường trơn ướt, gia tốc phanh giảm xuống còn 5,684 m/s² và quãng đường phanh tăng lên 57,3 m, cho thấy hiệu quả phanh giảm đáng kể trên mặt đường trơn.

2. Thời gian phanh: Thời gian diễn ra quá trình phanh ABS trên đường bê tông khô được tính toán khoảng 2,75 giây, trong khi trên đường trơn ướt kéo dài hơn, khoảng 4,29 giây, phản ánh sự ảnh hưởng của điều kiện mặt đường đến khả năng dừng xe.

3. Góc xoay thân xe và góc lệch hướng: Mặc dù các góc xoay và lệch hướng thân xe trong quá trình phanh có giá trị nhỏ, nhưng với quãng đường phanh lớn, xe có xu hướng bị lệch khỏi làn đường và có thể văng ra ngoài lề, đặc biệt khi mặt đường có độ nghiêng và lốp xe có độ cứng khác nhau.

4. Hiệu quả của hệ thống ABS: So với phanh cổ điển, hệ thống ABS duy trì độ trượt bánh xe trong khoảng tối ưu (10%-30%), giúp hệ số bám đạt giá trị cực đại, từ đó nâng cao hiệu quả phanh và ổn định hướng xe trong quá trình phanh gấp.

Thảo luận kết quả

Kết quả tính toán cho thấy rõ ràng sự khác biệt về hiệu quả phanh giữa các loại mặt đường, phù hợp với các nghiên cứu trước đây về ảnh hưởng của hệ số bám mặt đường đến quãng đường phanh. Việc sử dụng mô hình hàm Cosin để mô phỏng biến thiên gia tốc phanh giúp phản ánh chính xác quá trình điều chỉnh lực phanh của hệ thống ABS trong thực tế. Góc xoay thân xe và góc lệch hướng tuy nhỏ nhưng có tác động lớn đến an toàn vận hành, nhất là trong điều kiện đường nghiêng hoặc tải trọng không đều, điều này nhấn mạnh tầm quan trọng của việc thiết kế và điều chỉnh hệ thống phanh phù hợp với điều kiện vận hành thực tế. So sánh với các hệ thống phanh truyền thống, ABS không chỉ giảm quãng đường phanh mà còn cải thiện đáng kể tính ổn định, góp phần giảm thiểu nguy cơ tai nạn do mất kiểm soát xe khi phanh gấp. Dữ liệu có thể được trình bày qua biểu đồ biến thiên gia tốc phanh theo thời gian và bảng so sánh các chỉ tiêu phanh trên các loại mặt đường để minh họa rõ nét hơn hiệu quả của hệ thống ABS.

Đề xuất và khuyến nghị

1. Tăng cường kiểm định và chuẩn hóa thiết bị đo phanh ABS: Các trung tâm đăng kiểm cần trang bị thiết bị đo phanh hiện đại, có khả năng mô phỏng điều kiện vận hành thực tế để đánh giá chính xác hiệu quả phanh và ổn định phanh của xe có ABS. Thời gian thực hiện trong 1-2 năm, chủ thể là các cơ quan quản lý giao thông và đăng kiểm.

2. Nâng cao đào tạo kỹ thuật viên về hệ thống phanh ABS: Tổ chức các khóa đào tạo chuyên sâu về kỹ thuật vận hành, bảo dưỡng và sửa chữa hệ thống ABS nhằm đảm bảo hệ thống hoạt động hiệu quả và an toàn. Thời gian triển khai 6-12 tháng, chủ thể là các trường đào tạo nghề và trung tâm kỹ thuật ô tô.

3. Phát triển nghiên cứu ứng dụng điều chỉnh lực phanh theo điều kiện mặt đường: Khuyến khích các viện nghiên cứu và doanh nghiệp phát triển các thuật toán điều khiển lực phanh thông minh, tự động điều chỉnh theo trạng thái mặt đường và tải trọng xe để tối ưu hóa hiệu quả phanh. Thời gian nghiên cứu 2-3 năm, chủ thể là các tổ chức nghiên cứu và nhà sản xuất ô tô.

4. Khuyến cáo người sử dụng nâng cao nhận thức về an toàn phanh: Tuyên truyền, hướng dẫn người lái xe về cách sử dụng hệ thống phanh ABS đúng cách, đặc biệt trong điều kiện đường trơn trượt và phanh gấp để phát huy tối đa hiệu quả của hệ thống. Thời gian liên tục, chủ thể là các cơ quan quản lý giao thông và tổ chức đào tạo lái xe.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư thiết kế và phát triển hệ thống phanh ô tô: Luận văn cung cấp cơ sở lý thuyết và phương pháp tính toán chi tiết giúp cải tiến thiết kế hệ thống phanh ABS phù hợp với điều kiện vận hành thực tế.

2. Trung tâm đăng kiểm và cơ quan quản lý giao thông: Thông tin về các chỉ tiêu phanh và ổn định phanh giúp xây dựng tiêu chuẩn kiểm định và nâng cao chất lượng kiểm tra phương tiện.

3. Giảng viên và sinh viên ngành kỹ thuật cơ khí động lực: Tài liệu tham khảo hữu ích cho việc nghiên cứu, giảng dạy và phát triển các đề tài liên quan đến hệ thống phanh và an toàn giao thông.

4. Nhà sản xuất và bảo dưỡng ô tô: Cung cấp kiến thức chuyên sâu về hoạt động và hiệu quả của hệ thống ABS, hỗ trợ trong việc bảo trì, sửa chữa và tư vấn khách hàng.

Câu hỏi thường gặp

1. Hệ thống phanh ABS hoạt động như thế nào để cải thiện hiệu quả phanh?
   ABS điều khiển lực phanh sao cho bánh xe không bị hãm cứng, duy trì độ trượt bánh xe trong khoảng tối ưu 10%-30%, giúp hệ số bám đạt cực đại, từ đó giảm quãng đường phanh và tăng tính ổn định xe.

2. Tại sao quãng đường phanh trên đường trơn ướt lại dài hơn so với đường khô?
   Do hệ số bám mặt đường giảm đáng kể trên đường trơn ướt, gia tốc phanh giảm từ 8,72 m/s² xuống còn 5,684 m/s², dẫn đến quãng đường phanh tăng từ 36,2 m lên 57,3 m.

3. Góc xoay thân xe và góc lệch hướng ảnh hưởng thế nào đến an toàn khi phanh?
   Mặc dù các góc này nhỏ, nhưng khi quãng đường phanh lớn, xe có thể bị lệch khỏi làn đường, gây nguy hiểm. Điều này đặc biệt nghiêm trọng khi mặt đường có độ nghiêng hoặc lốp xe có độ cứng không đồng đều.

4. Phương pháp tính toán gia tốc phanh trong nghiên cứu dựa trên mô hình nào?
   Phương pháp sử dụng mô hình hàm Cosin để mô phỏng biến thiên gia tốc phanh theo thời gian, phản ánh chính xác quá trình điều chỉnh lực phanh của hệ thống ABS trong thực tế.

5. Làm thế nào để áp dụng kết quả nghiên cứu vào thực tế kiểm định xe?
   Kết quả cung cấp các chỉ tiêu phanh chuẩn để xây dựng quy trình kiểm định, giúp các trung tâm đăng kiểm đánh giá chính xác hiệu quả và ổn định phanh của xe có ABS, từ đó nâng cao chất lượng kiểm tra và an toàn giao thông.

Kết luận

• Đã xây dựng thành công phương pháp tính toán hiệu quả phanh và ổn định phanh cho xe ô tô trang bị hệ thống ABS, áp dụng trên mẫu xe Toyota Corolla Altis.
• Gia tốc phanh và quãng đường phanh được xác định rõ ràng trên các loại mặt đường bê tông khô và trơn ướt, phản ánh sự khác biệt về hiệu quả phanh.
• Phân tích ổn định phanh cho thấy các góc xoay thân xe và lệch hướng tuy nhỏ nhưng có ảnh hưởng lớn đến an toàn vận hành trong điều kiện thực tế.
• Kết quả nghiên cứu làm cơ sở khoa học cho việc kiểm định và nâng cao chất lượng hệ thống phanh ABS tại các trung tâm đăng kiểm ô tô.
• Đề xuất các giải pháp nâng cao hiệu quả và ổn định phanh, đồng thời khuyến nghị các đối tượng liên quan áp dụng kết quả nghiên cứu trong thực tiễn.

Next steps: Triển khai áp dụng phương pháp tính toán trong kiểm định thực tế, mở rộng nghiên cứu cho các loại xe và điều kiện vận hành khác nhau.

Call-to-action: Các cơ quan quản lý, trung tâm đăng kiểm và nhà sản xuất ô tô nên phối hợp để áp dụng kết quả nghiên cứu nhằm nâng cao an toàn giao thông và chất lượng sản phẩm.
