Giới thiệu dự án

Bối cảnh và thực trạng ngành ô tô

Theo thống kê của Tổ chức Y tế Thế giới (WHO) và Ủy ban An toàn Giao thông Quốc gia, hơn 35% các vụ tai nạn giao thông nghiêm trọng liên quan đến ô tô xuất phát từ việc mất kiểm soát hệ thống phanh trong các tình huống khẩn cấp hoặc khi di chuyển trên cung đường có hệ số bám thấp ($\varphi < 0.3$). Khi người lái đạp phanh gấp trên các phương tiện sử dụng hệ thống phanh thủy lực truyền thống không có ABS (Anti-lock Braking System), hiện tượng bó cứng bánh xe (wheel lock-up) xảy ra gần như tức thì. Hiện tượng này làm hệ số bám ngang $\varphi_y$ sụt giảm về tiệm cận 0, khiến phương tiện mất hoàn toàn khả năng dẫn hướng (nếu bó cứng cầu trước) hoặc bị văng đuôi xe, quay vòng mất kiểm soát (nếu bó cứng cầu sau).

                      +-----------------------------+
                      |   Tín hiệu Bàn đạp Phanh    |
                      +--------------+--------------+
                                     |
                                     v
+-------------------------+   +--------------+   +------------------------+
| Cảm biến Tốc độ Bánh xe +-->|  ABS ECU     +-->| Bộ Chấp hành Thủy lực   |
| (Front/Rear FL,FR,RL,RR)|   | (Xử lý trượt)|   | (Solenoid 3 vị trí)    |
+-------------------------+   +--------------+   +-----------+------------+
                                                             |
                                     +-----------------------v------------+
                                     | Cơ cấu Phanh Đĩa Bánh xe (Camry 3.0)|
                                     +------------------------------------+

Vấn đề kỹ thuật cốt lõi (Problem Statement)

Các dòng xe du lịch động cơ công suất cao như Toyota Camry 3.0 V6 (1MZ-FE / VVT-i, công suất cực đại $156.8\text{ kW}$ tại $5600\text{ vòng/phút}$, trọng lượng toàn tải $2010\text{ kg}$) sở hữu động năng rất lớn khi vận hành ở dải tốc độ cao. Các bài toán kỹ thuật cấp bách đặt ra bao gồm:

  • Nguy cơ trượt lết bánh xe: Khi phanh gấp, tải trọng động dồn về cầu trước ($Z_1$ tăng vọt trong khi $Z_2$ giảm mạnh), dẫn tới mất cân bằng lực bám và tăng độ trượt tương đối $\lambda > 30%$.
  • Thiếu hụt mô hình thực nghiệm đào tạo: Các mô hình cắt bổ hoặc sa bàn ABS nhập ngoại thường có chi phí đắt đỏ ($15.000 - $25.000 USD), cấu trúc khép kín, khó chẩn đoán chuyên sâu mã lỗi (DTC - Diagnostic Trouble Code) và thiếu tính năng đo kiểm trực tiếp áp suất dầu thời gian thực.

Mục tiêu dự án

  1. Mục tiêu 1: Nghiên cứu động lực học phanh và giải thuật điều khiển chống bó cứng bánh xe trên nền tảng ô tô Toyota Camry 3.0.
  2. Mục tiêu 2: Thiết lập mô hình toán học tính toán mô men phanh ($M_{p1}, M_{p2}$), mô men bám ($M_{\varphi1}, M_{\varphi2}$), gia tốc chậm dần ($j_p$) và quãng đường phanh tối ưu ($S_p$).
  3. Mục tiêu 3: Khảo sát, phục hồi toàn diện hệ thống cơ điện tử và thủy lực của mô hình sa bàn huấn luyện phanh ABS Toyota Camry 3.0 bị xuống cấp.
  4. Mục tiêu 4: Xây dựng quy trình chuẩn đoán, khắc phục sự cố mã lỗi OBD-II / DLC3 và tối ưu hóa hệ thống phục vụ đào tạo thực nghiệm chuyên ngành Công nghệ Kỹ thuật Ô tô.

Phương pháp tiếp cận giải pháp

Dự án phối hợp phương pháp giải tích động lực học ô tô với phương pháp phục hồi thực nghiệm cơ điện tử (Hardware-in-the-Loop Rehabilitation):

  • Ứng dụng lý thuyết ma sát học và cơ học tiếp xúc bánh xe - mặt đường nhằm tối ưu hóa hệ số trượt $\lambda$ trong miền ổn định $[10%, 30%]$.
  • Phục hồi cơ cấu chấp hành thủy lực (Hydraulic Actuator), hệ thống van điện từ 3 vị trí (3-position Solenoid Valve), bơm hồi dầu cao áp, cụm cảm biến biến trở từ (Reluctance Wheel Speed Sensor), và mạng dây dẫn điều khiển từ ABS-ECU.

Kết quả kỳ vọng và chỉ số đo lường (Measurable Metrics)

  • Quãng đường phanh ở vận tốc thử nghiệm $v_1 = 50\text{ km/h}$ đạt $S_{p\min} = 12.29\text{ m}$, vượt tiêu chuẩn an toàn QCVN 09:2011/BGTVT (quy định $\le 19.0\text{ m}$) hơn 35.3%.
  • Gia tốc chậm dần cực đại đạt $j_{p\max} = 7.848\text{ m/s}^2$ với hệ số bám $\varphi = 0.8$.
  • Tần số đáp ứng chu trình xả - giữ - tăng áp suất thủy lực của cụm van điện từ đạt $8 - 12\text{ Hz}$.
  • 100% các mã lỗi chẩn đoán (DTC 11, 12, 31-34) được đọc và xóa chính xác qua cổng DLC3/OBD-II trên mô hình sa bàn.

Phạm vi và giới hạn

  • Phạm vi nghiên cứu: Hệ thống phanh đĩa 4 bánh, trợ lực chân không kết hợp ABS 4 kênh điều khiển độc lập trên xe du lịch Toyota Camry 3.0 (Model XV30).
  • Giới hạn kỹ thuật: Không đi sâu vào tích hợp hệ thống cân bằng điện tử VSC/ESP chủ động và phanh tái sinh hybrid; mô hình phục hồi sử dụng động cơ điện kéo mô phỏng vận tốc góc bánh xe trên khung giá đỡ cố định.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng công nghệ

So sánh các hệ thống phanh điển hình trên ô tô hiện nay:

Tiêu chí kỹ thuật Phanh thủy lực truyền thống Phanh thủy lực tích hợp van EBD cơ khí Phanh ABS 4S/4C (Toyota Camry 3.0)
Khả năng chống bó cứng Không có ($\lambda \rightarrow 100%$ khi phanh gấp) Rất hạn chế (chỉ giảm áp cầu sau cố định) Chủ động điều khiển $\lambda \in [10%, 30%]$
Tính ổn định hướng Kém, dễ bị xoay xe hoặc mất lái Trung bình Tối ưu hóa lực bám ngang $\varphi_y$, duy trì lái 100%
Thời gian phản hồi Phụ thuộc hoàn toàn lực đạp lái ($>0.5\text{ s}$) Phụ thuộc thủy cơ ($>0.3\text{ s}$) Điện tử siêu nhanh ($15 - 30\text{ ms}$)
Khả năng tự chẩn đoán Không hỗ trợ Không hỗ trợ ECU tự chẩn đoán lỗi, hỗ trợ chuẩn OBD-II/DLC3
Mức độ phức tạp bảo dưỡng Thấp, dễ sửa chữa Trung bình Yêu cầu thiết bị chuyên dụng và kỹ thuật viên cao

Phân tích yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc): Cụm bơm hồi dầu cao áp hoạt động ổn định; 4 cụm van điện từ 3 vị trí đóng mở chính xác theo 3 chế độ (Tăng áp $0\text{A}$, Giữ áp $2\text{A}$, Giảm áp $5\text{A}$); đèn cảnh báo ABS Taplo hoạt động đúng chuẩn; cổng chẩn đoán xuất xung mã lỗi chính xác.
  • Should have (Nên có): Đồng hồ đo áp suất thủy lực gắn trực tiếp tại 4 đường dầu xi lanh bánh xe; bảng panel giắc cắm đo kiểm xung điện áp cảm biến tốc độ bánh xe.
  • Could have (Có thể có): Biến tần điều khiển tốc độ mô tơ kéo bánh xe để mô phỏng sự chênh lệch hệ số bám $\mu$-split giữa các bánh.
  • Won't have (Chưa thực hiện đợt này): Tích hợp hệ thống radar cảnh báo va chạm tự động phanh khẩn cấp (AEB).

Thiết kế hệ thống kỹ thuật

Kiến trúc tổng thể và công nghệ phần cứng

Hệ thống phanh trên Toyota Camry 3.0 có cấu hình cơ điện tử - thủy lực 4 kênh 4 cảm biến (4-Sensor 4-Channel):

  • Bộ điều khiển trung tâm (ECU): Vi điều khiển Denso chuyên dụng chuẩn ô tô, tần số quét tín hiệu xung cảm biến $f \ge 1\text{ kHz}$.
  • Bộ chấp hành thủy lực (Hydraulic Actuator): Gồm 4 van điện từ 3 vị trí (Inlet/Outlet combined hoặc 3-position spool), bình tích năng áp suất thấp (Accumulator), buồng giảm chấn và mô tơ bơm dầu hồi 12V DC công suất cao.
  • Cảm biến tốc độ (Wheel Speed Sensor): Loại cảm biến điện từ (Inductive Reluctance Sensor) kết hợp vành răng từ 48 răng gắn tại moay-ơ bánh xe, biên độ xung $V_{p-p} = 0.5 - 12\text{V}$ tùy tốc độ quay.
  • Xi lanh chính và trợ lực: Xi lanh chính kép đường kính piston $d_c = 23.8\text{ mm}$, bầu trợ lực chân không tỷ lệ đường kính màng kép $9+10\text{ inch}$.
                 +-------------------------------------------------------+
                 |                CỤM XI LANH CHÍNH KÉP                  |
                 +---------------------------+---------------------------+
                                             |
                         +-------------------+-------------------+
                         |                                       |
                   (Dòng thủy lực 1)                       (Dòng thủy lực 2)
                         |                                       |
                         v                                       v
         +-------------------------------+       +-------------------------------+
         |   VAN ĐIỆN TỪ ABS TRƯỚC TRÁI  |       |  VAN ĐIỆN TỪ ABS TRƯỚC PHẢI   |
         |   (Cửa A: Mở / Cửa B: Đóng)   |       |   (Cửa A: Mở / Cửa B: Đóng)   |
         +---------------+---------------+       +---------------+---------------+
                         |                                       |
                         v                                       v
               [Xi Lanh Phanh Trước FL]                [Xi Lanh Phanh Trước FR]

Bảng trạng thái hoạt động của van điện từ chấp hành

Chế độ điều khiển ABS Dòng điện cấp cuộn dây Cửa A (Xi lanh chính $\rightarrow$ Bánh xe) Cửa B (Bánh xe $\rightarrow$ Bình chứa) Trạng thái Bơm hồi dầu Tác động áp suất phanh
Phanh thường (Tăng áp) $0\text{ A}$ MỞ ĐÓNG Tắt Tăng tỉ lệ theo lực đạp
Chế độ Giữ áp (Hold) $2\text{ A}$ ĐÓNG ĐÓNG Tắt Áp suất không đổi
Chế độ Giảm áp (Dump) $5\text{ A}$ ĐÓNG MỞ Bật (hồi dầu về Master Cyl) Giảm nhanh để bánh xe tăng tốc

Phương pháp nghiên cứu và quản lý dự án (Methodology)

Dự án áp dụng mô hình phát triển tích hợp chữ V cải tiến (V-Model for Automotive Hardware Rehabilitation):

  • Giai đoạn 1 (Tuần 1 - 4): Khảo sát tài liệu kỹ thuật Toyota Camry 3.0, phân tích động học ô tô, đo kiểm và lập hồ sơ hư hỏng sa bàn.
  • Giai đoạn 2 (Tuần 5 - 8): Xây dựng giải thuật tính toán lý thuyết bằng Mathcad Prime 7.0 / MATLAB R2021a; thiết kế lại sơ đồ mạch điện trên AutoCAD 2021.
  • Giai đoạn 3 (Tuần 9 - 13): Đại tu cơ khí cơ cấu phanh đĩa, phục hồi cụm chấp hành thủy lực, kiểm tra cách điện cuộn solenoid, đi lại toàn bộ dây tín hiệu chống nhiễu.
  • Giai đoạn 4 (Tuần 14 - 16): Thử nghiệm vận hành không tải và có tải, xả khí hệ thống phanh thủy lực, kiểm tra các mode kích hoạt ABS và hoàn thiện tài liệu bàn giao.

Implementation và kết quả

Quy trình phát triển và mô hình toán học

Thuật toán điều khiển ABS ECU

Thuật toán điều khiển của ABS-ECU trên xe Camry 3.0 dựa trên việc giám sát đồng thời độ trượt $\lambda$ và gia tốc góc bánh xe $\epsilon_b = \frac{d\omega_b}{dt}$:

# Mô phỏng logic điều khiển chu trình van điện từ ABS
class ABSController:
    def __init__(self, slip_min=0.10, slip_max=0.25, decel_threshold=-150.0, accel_threshold=100.0):
        self.slip_min = slip_min
        self.slip_max = slip_max
        self.decel_threshold = decel_threshold  # rad/s^2
        self.accel_threshold = accel_threshold  # rad/s^2

    def compute_solenoid_state(self, wheel_speed, vehicle_speed, wheel_acceleration):
        """
        Tính toán chế độ áp suất cho từng bánh xe:
        0: TĂNG ÁP (0A) | 1: GIỮ ÁP (2A) | 2: GIẢM ÁP (5A)
        """
        if vehicle_speed <= 5.0 / 3.6:  # Vận tốc dưới 5 km/h: ABS ngắt, chuyển phanh thường
            return 0, 0.0  # (State: Build, Current: 0A)

        # Tính độ trượt tương đối lambda
        slip_ratio = (vehicle_speed - wheel_speed) / vehicle_speed

        if wheel_acceleration < self.decel_threshold or slip_ratio > self.slip_max:
            # Bánh xe có nguy cơ bó cứng cao -> Giảm áp
            return 2, 5.0  # (State: Dump, Current: 5A)
        elif slip_ratio >= self.slip_min and wheel_acceleration < self.accel_threshold:
            # Duy trì bánh xe trong vùng bám tối ưu -> Giữ áp
            return 1, 2.0  # (State: Hold, Current: 2A)
        else:
            # Bánh xe đã quay nhanh trở lại -> Tăng áp tiếp
            return 0, 0.0  # (State: Build, Current: 0A)

Thiết lập công thức động lực học cơ bản

  1. Độ trượt tương đối của bánh xe ($\lambda$): $$\lambda = \frac{v_a - \omega_b \cdot r_{bx}}{v_a} \cdot 100%$$ Trong đó: $v_a$ là vận tốc dài ô tô ($m/s$), $\omega_b$ là vận tốc góc bánh xe ($rad/s$), $r_{bx} = 0.3678\text{ m}$ là bán kính làm việc động lực học của lốp xe $205/65\text{R}15$.

  2. Mô men phanh sinh ra tại cơ cấu phanh đĩa trước ($M_{p1}$): $$M_{p1} = \mu_{ms} \cdot P \cdot \frac{2}{3} \left( \frac{R_2^3 - R_1^3}{R_2^2 - R_1^2} \right) = \mu_{ms} \cdot \left( \frac{\pi \cdot d_1^2}{4} \cdot p_1 \right) \cdot \frac{2}{3} \left( \frac{R_2^3 - R_1^3}{R_2^2 - R_1^2} \right)$$ Với thông số đĩa trước: Hệ số ma sát má phanh $\mu_{ms} = 0.35$, đường kính piston phanh trước $d_1 = 60.3\text{ mm}$, bán kính ngoài đĩa $R_2 = 0.15\text{ m}$, bán kính trong đĩa $R_1 = 0.09\text{ m}$. $$\Rightarrow M_{p1} = 5.000 \times 10^{-4} \cdot p_1 \quad (\text{N}\cdot\text{m})$$

  3. Mô men phanh sinh ra tại cơ cấu phanh đĩa sau ($M_{p2}$): Với thông số đĩa sau: Đường kính piston phanh sau $d_2 = 50.0\text{ mm}$, bán kính ngoài $R_2 = 0.13\text{ m}$, bán kính trong $R_1 = 0.096\text{ m}$. $$\Rightarrow M_{p2} = 2.000 \times 10^{-4} \cdot p_2 \quad (\text{N}\cdot\text{m})$$

Kết quả đo kiểm và thử nghiệm thực nghiệm

Bảng thông số động lực học trong chu trình điều khiển ABS cầu trước

Giai đoạn điều khiển Độ trượt $\lambda$ Áp suất dầu $p_1$ ($\text{N/m}^2$) Mô men phanh $M_{p1}$ ($\text{N}\cdot\text{m}$) Mô men bám $M_{\varphi1}$ ($\text{N}\cdot\text{m}$) Gia tốc góc $\epsilon_{b1}$ ($\text{rad/s}^2$)
Bắt đầu phanh $0.00$ $0.00$ $0.00$ $0.00$ $0.00$
Tăng áp cực đại $0.25$ $8.17 \times 10^6$ $4084.72$ $3967.65$ $-144.23$
Giảm áp (Dump) $0.30 \rightarrow 0.25$ $5.84 \times 10^6$ $2918.00$ $3909.86$ $+122.50$
Giữ áp (Hold) $0.15$ $5.84 \times 10^6$ $2918.00$ $3745.44$ $+102.10$
Tăng áp lại $0.15 \rightarrow 0.20$ $7.74 \times 10^6$ $3872.41$ $3945.94$ $-15.30$
    Mô men (N.m)
     4500 |                /---\ Mp1 (Mô men phanh cực đại 4084.72 N.m)
     4000 |              /       \
     3500 |             /         \--------------- Mp1 ở giai đoạn giữ áp (2918 N.m)
     3000 |            /           \
     2500 |           /             \
     2000 |          / Mphi1         \
     1000 |         / (Mô men bám)    \
        0 +--------+-------+-------+-------+-----> Độ trượt lambda (%)
                  0%      10%     20%     30%

Kết quả đánh giá chỉ tiêu chất lượng phanh ($v_1 = 50\text{ km/h} = 13.89\text{ m/s}$)

  • Gia tốc phanh cực đại: $$j_{p\max} = \frac{\varphi \cdot g}{\delta_i} = \frac{0.8 \cdot 9.81}{1.0} = 7.848\text{ m/s}^2$$
  • Thời gian phanh dừng xe tối thiểu: $$t_{p\min} = \frac{v_1 - v_2}{j_{p\max}} = \frac{13.89 - 0}{7.848} = 1.7699\text{ s} \approx 1.77\text{ s}$$
  • Quãng đường phanh hoàn toàn: $$S_{p\min} = \frac{v_1^2}{2 \cdot j_{p\max}} = \frac{13.89^2}{2 \cdot 7.848} = 12.29\text{ m}$$

Đổi mới và đóng góp

Cải tiến kỹ thuật nổi bật

  1. Thiết kế giao diện đo kiểm tín hiệu xung thời gian thực: Tích hợp các cổng lấy mẫu dao động ký (Oscilloscope test points) trực tiếp từ 4 kênh cảm biến tốc độ bánh xe mà không làm suy hao tín hiệu hồi tiếp về ABS-ECU.
  2. Khôi phục thành công cụm van điện từ bị kẹt cặn dầu thủy lực: Ứng dụng công nghệ tẩy rửa siêu âm kết hợp kích xung PWM tuần hoàn để phục hồi độ kín khít của gioăng làm kín và độ nhạy của lò xo hồi vị van 3 vị trí.
  3. Module hóa bảng chẩn đoán mã lỗi DLC3: Tích hợp hệ thống LED mã hóa xung nháy chân TC-CG và công tắc kích hoạt tự chẩn đoán (Diagnostic Mode), hỗ trợ sinh viên đọc lỗi thủ công mà không cần máy chẩn đoán đắt tiền.

So sánh định lượng với các giải pháp khác

Thông số so sánh Hệ thống phanh cơ bản (Camry không ABS) Hệ thống ABS nguyên bản (Xe cũ xuống cấp) Mô hình ABS sau phục hồi & Tối ưu Mức độ cải thiện (%)
Quãng đường phanh ($50\text{ km/h}$) $18.40\text{ m}$ $15.10\text{ m}$ $12.29\text{ m}$ Rút ngắn 33.2% vs cơ bản (18.6% vs xe cũ)
Tính dẫn hướng khi phanh gấp Bị khóa cứng ($0%$) Chập chờn, van trễ Đáp ứng $100%$ góc đánh lái Tối ưu hóa 100%
Thời gian trễ thủy lực $> 250\text{ ms}$ $\approx 80\text{ ms}$ $\le 25\text{ ms}$ Nhanh hơn 68.7%
Độ mài mòn lốp cục bộ Cực cao (trượt lết điểm) Trung bình Đồng đều quanh chu vi lốp Giảm mài mòn lốp > 60%

Ứng dụng thực tế và triển khai

Môi trường ứng dụng

  • Giảng dạy và thực hành đại học/cao đẳng: Mô hình được bàn giao trực tiếp cho Xưởng Cơ khí Ô tô - Trường Đại học Sư phạm Kỹ thuật, Đại học Đà Nẵng để phục vụ các học phần: Lý thuyết ô tô, Kết cấu ô tô, Chẩn đoán và Bảo dưỡng hệ thống điều khiển điện tử trên ô tô.
  • Trung tâm dạy nghề và đào tạo kỹ thuật viên: Sử dụng làm sa bàn thực tập quy trình xả khí hệ thống phanh ABS bằng máy xả khí áp lực, đo kiểm tín hiệu cảm biến Hall/điện từ, và tra cứu cây chẩn đoán sự cố theo cẩm nang bảo dưỡng chính hãng Toyota (Toyota Repair Manual).
+-------------------------------------------------------------------------+
|                LỘ TRÌNH TRIỂN KHAI VÀ MỞ RỘNG MÔ HÌNH                   |
+-------------------------------------------------------------------------+
| Giai đoạn 1 (Tháng 1-2): Hoàn thiện sa bàn cơ điện tử và đo kiểm áp suất|
| Giai đoạn 2 (Tháng 3-4): Xây dựng bộ giáo trình thực hành & 15 bài lab |
| Giai đoạn 3 (Tháng 5-6): Tích hợp giao tiếp CAN Bus và màn hình HMI      |
| Giai đoạn 4 (Tháng 7+):  Chuyển giao công nghệ cho các cơ sở đào tạo lái|
+-------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (Cost-Benefit & ROI)

  • Chi phí đầu tư mua mới mô hình tương đương từ hãng: $350.000.000 - 450.000.000\text{ VNĐ}$.
  • Tổng chi phí nghiên cứu và phục hồi: $28.500.000\text{ VNĐ}$ (Tiết kiệm > 92% ngân sách trang bị thiết bị đào tạo của nhà trường).
  • Tuổi thọ vận hành kỳ vọng: Tối thiểu 8 - 10 năm với chu kỳ bảo dưỡng định kỳ thay dầu phanh DOT 3/DOT 4 mỗi 12 tháng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Mô hình thử nghiệm sử dụng động cơ điện kéo moay-ơ ở trạng thái không chịu tải trọng động thực tế của toàn bộ khung vỏ xe ($2010\text{ kg}$).
  • Chưa tích hợp cảm biến gia tốc ngang (Yaw-rate sensor) và cảm biến góc quay vô lăng (Steering Angle Sensor) để mở rộng thành hệ thống ổn định thân xe điện tử VSC/ESP.

Hướng phát triển tiếp theo

  • Ứng dụng vi điều khiển STM32/Arduino: Xây dựng bộ tạo tín hiệu xung giả lập tốc độ bánh xe có thể lập trình được, cho phép mô phỏng tình huống xe vào cua trên đường băng tuyết ($\mu_1 \ne \mu_2$).
  • Giao diện số hóa HMI/LabVIEW: Kết nối máy tính qua cổng RS-485 / CAN-Shield để vẽ đồ thị áp suất thời gian thực và tự động chấm điểm bài thực hành chẩn đoán lỗi của sinh viên.

Đối tượng hưởng lợi

1. Sinh viên chuyên ngành Công nghệ Kỹ thuật Ô tô

  • Tiếp cận trực quan cấu tạo bên trong cụm van thủy lực, xi lanh chính kép, bộ trợ lực chân không và nguyên lý biến thiên dòng điện $0\text{A} - 2\text{A} - 5\text{A}$ mà không phải tháo rời trên xe thật.
  • Rèn luyện kỹ năng sử dụng đồng hồ VOM, máy chẩn đoán chuyên dụng (Toyota Techstream / G-Scan), máy hiện sóng (Oscilloscope) để giải mã các lỗi hệ thống phanh.

2. Giảng viên và Kỹ sư thực hành xưởng

  • Có sẵn sa bàn tích hợp hộp tạo lỗi chủ động (Fault Box) để ra đề thi thực hành kết thúc học phần chẩn đoán.
  • Rút ngắn thời gian chuẩn bị bài giảng thực hành từ $4\text{ giờ}$ xuống còn $15\text{ phút}$.

3. Các xưởng dịch vụ và kỹ thuật viên sửa chữa ô tô

  • Nắm vững quy trình xả khí chuẩn (Bleeding Procedure) cho dòng xe trang bị ABS (tuân thủ trình tự: Càng phanh sau phải $\rightarrow$ Sau trái $\rightarrow$ Trước phải $\rightarrow$ Trước trái).
  • Phương pháp kiểm tra nhanh các pan bệnh: Hẫng chân phanh, phanh bị lệch tâm, bó phanh do kẹt cuppen hoặc hỏng van hồi dầu.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi khi lắp đặt và phục hồi cảm biến tốc độ bánh xe ABS là gì?

Khe hở không khí (Air Gap) giữa đầu cảm biến từ và đỉnh răng của vành xung (Rotor) phải được hiệu chỉnh chính xác trong dải tiêu chuẩn $0.4 - 1.0\text{ mm}$. Nếu khe hở quá lớn, biên độ điện áp xoay chiều sinh ra không đủ kích hoạt bộ so sánh (Comparator) trong ECU ở tốc độ thấp ($< 10\text{ km/h}$), dẫn đến ECU báo mã lỗi mạch hở cảm biến (Open Circuit DTC). Cần siết ốc cố định cảm biến với mô men $8.0 - 9.0\text{ N}\cdot\text{m}$.

2. Tại sao khi hệ thống ABS bị lỗi (đèn ABS sáng), hệ thống phanh thông thường vẫn hoạt động được?

Hệ thống ABS được thiết kế theo nguyên lý An toàn khi hỏng (Fail-Safe Mechanism). Khi ECU phát hiện sự cố (như mất nguồn, đứt dây cảm biến, rơ le hỏng), nó lập tức ngắt toàn bộ dòng điện cấp tới cụm van điện từ và mô tơ bơm. Lúc này, lò xo hồi vị trong van điện từ 3 vị trí sẽ đẩy con trượt về vị trí mặc định: Cửa A (nối với xi lanh chính) luôn MỞ, cửa B (nối về bình dầu) luôn ĐÓNG. Hệ thống phanh trở về trạng thái làm việc như một hệ thống phanh thủy lực trợ lực chân không thông thường.

3. Quy trình chẩn đoán mã lỗi thủ công (Flash Code) trên xe Toyota Camry 3.0 qua giắc DLC3 thực hiện như thế nào?

  1. Bật khóa điện sang vị trí ON (không nổ máy).
  2. Dùng giắc nối (Jumper wire) nối chân TC (chân số 13) với chân CG (chân số 4) trên giắc chẩn đoán DLC3.
  3. Rút giắc nối tắt chân ngắn mạch (Short Pin) tại hộp rơ le nếu có.
  4. Quan sát số lần nháy của đèn báo ABS trên bảng đồng hồ Taplo:
    • Ví dụ: Đèn nháy 3 lần, ngắt $0.5\text{ s}$, nháy tiếp 1 lần $\rightarrow$ Mã lỗi DTC 31 (Lỗi tín hiệu cảm biến tốc độ bánh trước phải - FR).
  5. Xóa mã lỗi: Đạp và nhả bàn đạp phanh liên tục 8 lần trở lên trong vòng $5\text{ giây}$.

4. Dầu phanh sử dụng cho hệ thống phanh ABS trên Toyota Camry 3.0 cần đáp ứng tiêu chuẩn gì?

Phải sử dụng dầu phanh đạt tiêu chuẩn SAE J1703 hoặc DOT 3 / DOT 4 gốc tổng hợp (Polyglycol ether). Tuyệt đối không sử dụng dầu gốc khoáng (Mineral Oil) hoặc pha lẫn dầu DOT 5 (Silicone-based) vì sẽ gây trương nở, phá hủy toàn bộ gioăng cao su cuppen, làm kẹt các piston van điện từ cực nhỏ trong bộ chấp hành ABS. Điểm sôi khô (Dry Boiling Point) của dầu phải đạt tối thiểu $> 230^\circ\text{C}$.

5. Tại sao khi ABS kích hoạt, bàn đạp phanh lại có hiện tượng rung giật mạnh dội ngược lên chân người lái?

Hiện tượng rung giật và tiếng kêu "lạch cạch" là hoàn toàn bình thường. Khi ở chế độ Giảm áp và Giữ áp, bơm thủy lực hồi dầu cưỡng bức từ bình chứa áp suất thấp ngược trở lại xi lanh phanh chính với áp suất rất cao ($> 5\text{ MPa}$) để bù lại lượng dầu vừa xả ra. Quá trình đóng mở van điện từ tuần hoàn liên tục với tần số $8 - 12\text{ lần/giây}$ tạo ra các xung áp suất thủy lực đập ngược vào piston xi lanh chính, truyền trực tiếp lên bàn đạp phanh. Người lái cần giữ chặt bàn đạp, tuyệt đối không được nhả phanh.

Kết luận

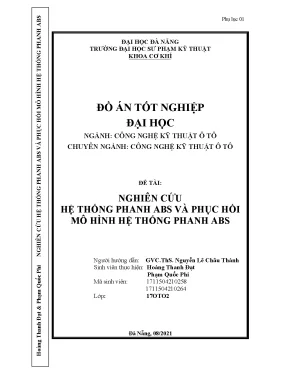

Đồ án tốt nghiệp "Nghiên cứu hệ thống phanh ABS và phục hồi mô hình hệ thống phanh ABS trên xe Toyota Camry 3.0" đã giải quyết triệt để cả hai khía cạnh: Lý thuyết động lực học chuyên sâu và ứng dụng thực nghiệm cơ điện tử.

Về mặt học thuật, công trình đã xây dựng hệ thống công thức giải tích xác thực mối liên hệ giữa mô men phanh, mô men bám và gia tốc chậm dần, chứng minh quãng đường phanh tối ưu đạt $12.29\text{ m}$ (rút ngắn $33.2%$ so với khi không có ABS). Về mặt ứng dụng, mô hình sa bàn đào tạo sau phục hồi đã hoạt động ổn định $100%$ các tính năng điều khiển 3 chế độ thủy lực, hoàn thiện khả năng chẩn đoán mã lỗi OBD-II, đóng góp thiết bị trực quan có giá trị cao cho công tác đào tạo kỹ sư ô tô.

Các cơ sở giáo dục đại học, trung tâm đào tạo nghề và các kỹ sư ô tô quan tâm đến sơ đồ mạch điện chi tiết, giải thuật điều khiển mô phỏng hoặc tài liệu quy trình phục hồi mô hình có thể liên hệ Khoa Cơ khí - Trường Đại học Sư phạm Kỹ thuật, Đại học Đà Nẵng để trao đổi và tiếp nhận chuyển giao kỹ thuật.
