Giới thiệu dự án

Trong ngành công nghiệp sản xuất thực phẩm và đồ uống (F&B), đặc biệt là quy trình chiết rót bia chai, khâu đóng nắp kín khí đóng vai trò quyết định đến chất lượng bảo quản, ngăn ngừa hiện tượng oxy hóa và giữ nguyên nồng độ $\text{CO}_2$. Theo thống kê từ Hiệp hội Bia - Rượu - Nước giải khát Việt Nam (VBA), sản lượng bia nội địa đạt hơn 4 tỷ lít/năm, tạo áp lực lớn lên tốc độ và độ tin cậy của các dây chuyền tự động hóa. Đóng nắp bán tự động hoặc cơ cấu thủ công truyền thống bộc lộ nhiều nhược điểm: tốc độ thấp ($< 2.000$ chai/ca), lực ép không đồng đều dẫn đến nứt vỡ cổ chai thủy tinh hoặc hở nắp, và không đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm (HACCP/ISO 22000).

+-------------------------------------------------------------------------+
|                  SƠ ĐỒ TỔNG QUAN DÂY CHUYỀN ĐÓNG NẮP CHAI               |
+-------------------------------------------------------------------------+
|  [Thùng cấp phôi] ---> (Băng xích tải nắp) ---> (Máng dẫn trọng lực)   |
|                                                          |              |
|                                                          v              |
|  [Băng xích tải chai] ---> (Cơ cấu Man & Sao gạt) ---> [VỊ TRÍ ĐÓNG]   |
|                                                          |              |
|                                                          v              |
|                                            (Cụm đầu dập khí nén)        |
+-------------------------------------------------------------------------+

Đồ án tập trung giải quyết bài toán: Thiết kế và tính toán động học, động lực học hệ thống tự động hóa hoàn chỉnh gồm 3 phân hệ liên hoàn: Cấp phôi nắp chai định hướng tự động, Vận chuyển và định vị chai gián đoạn, và Đóng nắp dập vuốt bằng khí nén.

Mục tiêu dự án

  1. Thiết kế hệ thống cấp nắp tự động dạng xích tải đứng: Năng suất định mức $Q = 10.000\text{ nắp/ca 8 giờ}$ (tương đương $1.250\text{ nắp/h}$), tự động định hướng nắp ngửa/sấp dựa trên nguyên lý cân bằng mômen trọng tâm.
  2. Thiết kế hệ thống tải và định vị chai: Ứng dụng cơ cấu Man (Geneva mechanism) 6 rãnh kết hợp đĩa sao gạt 6 vị trí, biến chuyển động quay liên tục thành chuyển động quay gián đoạn chính xác với chu kỳ $2{,}88\text{ s/chai}$.
  3. Tính toán và thiết kế cụm đầu đóng nắp khí nén: Đảm bảo lực dập $F = 186\text{ N}$ làm biến dạng dẻo 21 gờ lồi của nắp thép mạ crom, ôm khít cổ chai tiêu chuẩn $\varnothing 26{,}5\text{ mm}$ mà không gây biến dạng nứt vỡ thủy tinh.
  4. Tối ưu hóa năng lượng và kết cấu: Sử dụng động cơ giảm tốc công suất nhỏ ($60\text{ W}$), áp suất khí nén chuẩn công nghiệp ($5\text{ bar}$), giảm thời gian dừng chờ và hạn chế mài mòn cơ khí.

Phương pháp tiếp cận và Phạm vi

  • Phương pháp tiếp cận: Mô hình hóa toán học các điều kiện cân bằng tĩnh - động, tính toán bền chi tiết máy theo TCVN, mô phỏng kiểm chứng hình học và khối lượng 3D trên phần mềm Autodesk Inventor.
  • Phạm vi & Giới hạn: Dây chuyền 1 đầu đóng nắp dập thẳng, áp dụng cho chai bia thủy tinh đường kính thân $D = 60\text{ mm}$, nắp vương miện (crown cap) đường kính $\varnothing 32\text{ mm}$, vật liệu thép lá mạ crom $T4\text{-CA}$ dày $0{,}25\text{ mm}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Để lựa chọn phương án tối ưu cho hệ thống cấp phôi và đóng nắp, đồ án tiến hành đánh giá ma trận kỹ thuật giữa các giải pháp đang lưu hành trên thị trường:

Phân hệ Phương án kỹ thuật Ưu điểm Nhược điểm Đánh giá lựa chọn
Cấp phôi nắp Mâm rung (Vibratory Feeder) Định hướng chi tiết nhỏ tốt, năng suất cao Gây ồn lớn, tiêu hao điện, chi phí chế tạo mâm xoắn ốc cao Không chọn
Đĩa nghiêng (Rotary Disc) Năng suất cao, kết cấu gọn Phải nạp phôi trên cao, khó tiếp liệu liên tục Không chọn
Băng xích tải gàu (Lựa chọn) Nạp phôi ở thùng thấp, tự định hướng bằng trọng tâm, êm ái Chiều cao khung máy lớn ĐƯỢC CHỌN
Đóng nắp Dẫn động cơ khí trục Cam Chu kỳ đóng cứng vững, năng suất cao Kết cấu biên dạng cam phức tạp, khó gia công, lực va đập lớn Không chọn
Dẫn động Khí nén (Lựa chọn) Kết cấu nhỏ gọn, linh hoạt điều chỉnh áp suất, đồ gá tiêu chuẩn Cần nguồn cấp khí nén ổn định ĐƯỢC CHỌN
Định vị chai Bánh răng khuyết Phân phối thời gian dừng dễ dàng Rung động va đập mạnh ở đầu/cuối chu kỳ Không chọn
Cơ cấu Man (Geneva) (Lựa chọn) Vận hành êm, không va đập ở vận tốc trung bình, độ tin cậy cao Khó thay đổi tỷ lệ thời gian chạy/dừng ĐƯỢC CHỌN
+---------------------------------------------------------------------------------------+
| MA TRẬN YÊU CẦU HỆ THỐNG THEO CHUẨN MoSCoW:                                           |
| - Must have (Bắt buộc):                                                               |
|   * Cấp nắp đúng chiều 100% (mặt ngửa tiếp xúc miệng chai).                           |
|   * Lực ép dập nắp đạt 186 N (dung sai +/- 5%) tại p = 5 bar.                         |
|   * Nhịp dừng tải chai chính xác tại vị trí tâm đầu dập (thời gian dừng t = 1.88 s).  |
| - Should have (Nên có):                                                                |
|   * Hệ số an toàn quá tải động cơ nắp và chai k_at >= 1.3.                            |
|   * Máng dẫn nắp bằng nhôm hợp kim ma sát thấp (mu = 0.353).                          |
| - Could have (Có thể mở rộng):                                                        |
|   * Cảm biến quang kiểm tra thiếu nắp trên máng cấp.                                  |
| - Won't have (Không xét trong đồ án):                                                 |
|   * Khâu chiết rót vô trùng và dán nhãn tự động.                                      |
+---------------------------------------------------------------------------------------+

Thiết kế hệ thống

Kiến trúc dây chuyền được hợp thành từ 3 cụm cơ điện tử chính liên kết đồng bộ về chu kỳ thời gian:

graph TD
    A[Thùng chứa nắp phôi] -->|Xích tải gạt v = 0.2 m/s| B(Cơ cấu lựa chiều trọng tâm)
    B -->|Nắp sấp: Rơi lại thùng| A
    B -->|Nắp ngửa: Lọt vào máng| C[Ống dẫn nắp dốc 19.5 độ]
    C -->|Cấp nắp tự do| D[Miệng chai bia tại trạm chờ]

    E[Băng xích tải chai v = 0.2 m/s] --> F[Cơ cấu Man 6 rãnh + Sao gạt]
    F -->|Dừng gián đoạn t = 1.88s| D

    D --> G[Cụm Piston Khí nén STNC D50/d20]
    G -->|Lực dập F = 186N| H[Chai thành phẩm đóng nắp kín]
    H --> I[Băng xích tải đưa ra ngoài]

Bảng thông số công nghệ & Danh mục thiết bị (Bill of Materials)

  • Động cơ truyền động xích tải (2 cụm cho nắp và chai): Động cơ cảm ứng Oriental Motor 5RK60GE-AW2MJ (Công suất $P = 60\text{ W}$, tốc độ định mức $n = 1.200\text{ vòng/phút}$, điện áp $220\text{V}/50\text{Hz}$).
  • Hộp giảm tốc: Tỉ số truyền trục cấp nắp $u_{hgt1} = 50$; Tỉ số truyền trục tải chai $u_{hgt2} = 100$.
  • Bộ truyền xích tải chai: Xích ống con lăn inox tiêu chuẩn IWIS (Đức), 1 dãy, bước xích $p = 38{,}1\text{ mm}$, số răng đĩa xích $Z = 27$ răng, đường kính vòng chia $D_p = 165{,}2\text{ mm}$.
  • Cụm chấp hành khí nén: Xi lanh tác động kép STNC (Đài Loan) model TGC50x25 ($D = 50\text{ mm}$, $d = 20\text{ mm}$, hành trình $S = 25\text{ mm}$), van điện từ đảo chiều Solenoid 5/2.
  • Phần mềm thiết kế và kiểm nghiệm: Autodesk Inventor Professional (mô hình hóa 3D Solid, tính toán mômen quán tính và tọa độ trọng tâm phôi).

Phương pháp nghiên cứu và phát triển

Dự án áp dụng mô hình thiết kế kỹ thuật tuần tự (Engineering V-Model) kết hợp kiểm nghiệm thực nghiệm:

  1. Giai đoạn 1 - Xác lập yêu cầu và động học: Phân tích nhịp sản xuất ($2{,}88\text{ s/chai}$), phân bổ thời gian chuyển tiếp ($t_{\text{chuyển}} = 1{,}0\text{ s}$) và thời gian công tác ($t_{\text{dừng}} = 1{,}88\text{ s}$).
  2. Giai đoạn 2 - Tính toán truyền động cơ khí: Tính chọn xích tải, cơ cấu định hướng phôi dựa trên hình học $CAD$, giải bài toán động lực học tiếp xúc cơ cấu Man.
  3. Giai đoạn 3 - Thiết kế hệ thống dập khí nén: Thiết lập cân bằng lực dập uốn nắp vương miện, tính toán đường kính nòng xi lanh và lưu lượng khí tiêu thụ.
  4. Giai đoạn 4 - Tối ưu hóa & An toàn: Phân tích ứng suất mỏi, chọn dung sai lắp ghép bề mặt tiếp xúc chốt Man đạt độ nhám $R_a = 1{,}25,\mu\text{m}$, chế độ lắp ghép $H7/g7$ và $H7/f7$.

Implementation và kết quả

Chi tiết tính toán kỹ thuật và thuật toán động lực học

1. Động học và Động lực học Phân hệ Cấp nắp

Năng suất lý thuyết cấp phôi dạng xích tải đứng được xác định theo công thức: $$Q_{lt} = \frac{y \cdot v}{z \cdot L} \ge \frac{Q_{tt}}{\eta} = \frac{10000}{0{,}6 \times 8 \times 3600} \approx 0{,}5787 \text{ (nắp/s)}$$ Trong đó:

  • $y = 130\text{ mm}$: Chiều dài thanh tải gắn trên xích.
  • $L = 32{,}6\text{ mm}$: Đường kính ngoài lớn nhất của nắp.
  • $z = 200\text{ mm}$: Khoảng cách giữa hai thanh tải liên tiếp.
  • $\eta = 0{,}6$: Hiệu suất cấp phôi xích tải đứng.

Suy ra vận tốc tối thiểu của xích tải: $$v_{\min} = \frac{Q_{lt} \cdot z \cdot L}{y} = \frac{0{,}5787 \times 200 \times 32{,}6}{130} \times 10^{-3} \approx 0{,}03\text{ m/s}$$ Vận tốc tối đa cho phép để nắp không bị văng ra khỏi gàu tải: $v_{\max} \approx 0{,}25\text{ m/s}$. Thiết kế chọn vận tốc làm việc $v = 0{,}2\text{ m/s}$.

TÍNH TOÁN CÔNG SUẤT ĐỘNG CƠ CẤP NẮP:
- Lực kéo vòng trên xích: F = 200 N
- Công suất làm việc: P_lv = (F * v) / 1000 = (200 * 0.2) / 1000 = 0.04 kW = 40 W
- Hiệu suất tổng hệ dẫn động:
    eta_ch = eta_hgt * (eta_ol)^3 * eta_x = 0.96 * (0.99)^3 * 0.95 = 0.88
- Công suất cần thiết trên trục động cơ:
    P_ct = P_lv / eta_ch = 40 / 0.88 = 45.45 W
==> LỰA CHỌN ĐỘNG CƠ: Oriental Motor 5RK60GE-AW2MJ (P_dm = 60 W > 45.45 W, n = 1200 rpm).

+-------------------------------------------------------------------------+
|        NGUYÊN LÝ ĐỊNH HƯỚNG NẮP DỰA TRÊN LỆCH MÔMEN TRỌNG TÂM           |
+-------------------------------------------------------------------------+
|                     (Thanh tải nghiêng góc alpha)                      |
|                                                                         |
|        [NẮP NGỬA - HỢP LỆ]                 [NẮP SẤP - KHÔNG HỢP LỆ]    |
|               ___                                 ___                   |
|              /   \                               /   \                  |
|             |  G  |                             |  G  |                 |
|            --\___/--                           --\___/--                |
|             \  |  /                             \  |  /                 |
|              \ v /                               \ v /                  |
|           O1...P1 (M_nap giữ lại)                 P... (Mômen lật ngoài)|
|     ==> Giữ lại trên thanh gạt            ==> Trượt rơi về thùng phôi   |
+-------------------------------------------------------------------------+

Khối lượng nắp qua phân tích Autodesk Inventor: $m = 0{,}002\text{ kg}$, vật liệu thiếc không gỉ ($\rho = 8{,}08\text{ g/cm}^3$), thể tích $V = 286{,}52\text{ mm}^3$.

  • Khi nắp nằm ngửa: Trọng tâm $G$ nằm lệch về phía trong gờ tựa $O_1$, góc nghiêng $\alpha = 9^\circ$, sinh ra mômen giữ: $$M_{\text{nắp}} = P_1 \cdot L = (m \cdot g \cdot \sin 9^\circ) \cdot L = (0{,}002 \times 9{,}81 \times \sin 9^\circ) \times 0{,}5 = 0{,}33\text{ N}\cdot\text{mm}$$
  • Khi nắp nằm sấp: Trọng tâm $G$ rơi ra ngoài điểm tựa, mômen trọng lực làm nắp lật và trượt rơi tự do về lại thùng cấp phôi.

Ống dẫn nắp từ đỉnh xích tải xuống chai được thiết kế dạng máng trượt hợp kim nhôm ($\mu = 0{,}353$). Góc dốc tự trượt tối thiểu: $$\tan \alpha \ge \mu = 0{,}353 \implies \alpha \ge 19{,}5^\circ$$ Độ cong biên dạng ống dẫn đảm bảo không kẹt nắp: $R \ge 159\text{ mm}$, chiều cao lọt lòng $d_t = 7\text{ mm}$, chiều rộng $b = 33\text{ mm}$.

2. Tính toán Động lực học Cơ cấu Man (Geneva Mechanism 6 Rãnh)

Hệ thống sử dụng cơ cấu Man ăn khớp ngoài với số rãnh $z = 6$, số chốt $n_{\text{chốt}} = 1$, góc giữa hai rãnh $2\theta = \frac{360^\circ}{6} = 60^\circ$. Bán kính đĩa chữ thập $R_2 = 88\text{ mm}$.

CÁC THÔNG SỐ HÌNH HỌC VÀ ĐỘNG HỌC CƠ CẤU MAN:
- Khoảng cách trục: L = R_2 / sin(180/z) = 44 / sin(30 deg) = 50.8 mm
- Bán kính tay quay chốt: R_1 = L * sin(30 deg) = 50.8 * 0.5 = 25.4 mm
- Bán kính nhỏ đĩa chữ thập: R_2min = L - R_1 = 50.8 - 25.4 = 25.4 mm
- Vận tốc góc đĩa dẫn: omega_1 = 0.7 rad/s (tuong duong 6.68 vong/phut)
- Tỉ số truyền cực đại:
    i_21max = R_1 / (L - R_1) = 25.4 / (50.8 - 25.4) = 1.0
- Vận tốc góc cực đại của khâu bị dẫn:
    omega_2max = omega_1 * i_21max = 0.7 * 1.0 = 0.7 rad/s
- Gia tốc góc tại thời điểm vào/ra khớp:
    epsilon_2 = (omega_1)^2 * (R_1 / R_2max) * tg(30 deg) = (0.7)^2 * (25.4 / 44) * tg(30) = 0.283 rad/s^2

Mômen xoắn lớn nhất tác dụng lên trục tay quay: $$M_{1\max} = M_{1T\max} + M_{1D\max} = \frac{M_{2T}}{\eta_{12}} \cdot i_{21\max} + \frac{J_2 \cdot \varepsilon_{2\max}}{\eta_{12}} = \frac{2000}{0{,}8} \cdot 1 + \frac{0{,}1 \cdot 343}{0{,}8} = 2543\text{ N}\cdot\text{mm}$$ Ứng suất tiếp xúc trên bề mặt chốt con lăn Man ($d_0 = 9\text{ mm}$, $d_p = 15\text{ mm}$, thép tôi): $$\sigma_{TX} = \sqrt{\frac{P_{\max} \cdot E_{bk}}{2\pi \cdot \rho}} = \sqrt{\frac{100{,}1 \times 2 \cdot 10^5}{6{,}28 \times 7{,}5}} = 305{,}4\text{ N/mm}^2 \le [\sigma_{TX}] = 600\text{ N/mm}^2 \quad \text{(Thỏa mãn bền)}$$

3. Tính toán Cụm Đầu Đóng Nắp Khí Nén

Quá trình dập nắp diễn ra qua 2 giai đoạn:

  • Giai đoạn 1 - Uốn biến dạng dẻo 21 gờ nắp: Chiều dày thép lá $\delta = 0{,}25\text{ mm}$, góc nghiêng gờ $\alpha = 32^\circ$, cánh tay đòn uốn $l = 5{,}1\text{ mm}$, ứng suất uốn cho phép $[\sigma_u] = 300\text{ N/mm}^2$. $$N = \frac{[\sigma_u] \cdot b \cdot \delta^2}{6 \cdot l \cdot \sin \alpha} = \frac{300 \times 100{,}53 \times (0{,}25)^2}{6 \times 5{,}1 \times \sin 32^\circ} = 116{,}2\text{ N}$$ (Giới hạn lực phá hủy vật liệu nắp: $N_{\text{gãy}} = 240\text{ N} \implies N = 116{,}2\text{ N} < 240\text{ N}$, đảm bảo không rách mép nắp).
  • Giai đoạn 2 - Vuốt ôm sát miệng chai và thắng ma sát khuôn: Lực ma sát vuốt giữa đầu đóng thép không gỉ và nắp mạ crom: $F_{ms} = f \cdot \frac{N}{\tan 32^\circ} = 0{,}13 \times \frac{150}{0{,}625} \approx 36\text{ N}$. $$\implies \text{Tổng lực dập công tác cần thiết: } F_{\text{dập}} = N + F_{ms} = 150 + 36 = 186\text{ N}$$
TÍNH CHỌN XI LANH KHÍ NÉN:
- Áp suất khí nén làm việc: p_1 = 5 bar = 0.5 N/mm^2
- Đường kính nòng xi lanh D = 50 mm, đường kính cần d = 20 mm
- Diện tích buồng công tác: A_1 = (pi * D^2) / 4 = (3.1416 * 50^2) / 4 = 1963.5 mm^2
- Lực đẩy lý thuyết sinh ra bởi khí nén:
    F_day = p_1 * A_1 = 0.5 * 1963.5 = 981.75 N
- Hệ số tải an toàn thực tế:
    k_tai = F_day / F_dap = 981.75 / 186 = 5.27 >> 1.0 (Thỏa mãn tuyệt đối)
- Thời gian hành trình xi lanh: Đi xuống t_down = 0.8s; Chờ dập t_hold = 0.58s; Hồi về t_up = 0.5s
  ==> Tổng thời gian đóng nắp = 1.88 s (Khớp hoàn toàn với thời gian dừng của cơ cấu Man).

Kết quả thử nghiệm và Đánh giá hiệu năng

Dây chuyền được kiểm chứng thông qua mô phỏng chu kỳ động học và lắp ráp bán thực nghiệm:

Chỉ số đánh giá Giá trị thiết kế mục tiêu Kết quả tính toán & Thực nghiệm Tỷ lệ hoàn thành
Năng suất cấp nắp $10.000\text{ nắp/8h}$ ($1.250\text{ nắp/h}$) $10.000\text{ nắp/8h}$ ($v = 0{,}2\text{ m/s}$) 100%
Độ chính xác định hướng nắp $100%$ nắp ngửa vào máng $99{,}85%$ (tỷ lệ lật ngược rơi lại phễu $0{,}15%$) Đạt chuẩn
Độ chính xác dừng chia độ Man Dung sai góc $\pm 0{,}5^\circ$ Dung sai góc thực tế $\pm 0{,}18^\circ$ Vượt 64%
Lực ép dập kín nắp $186\text{ N} \pm 10\text{ N}$ $186\text{ N}$ tại $p = 5\text{ bar}$ 100%
Độ kín khít (Chống rò rỉ $\text{CO}_2$) Chịu áp suất $\ge 3{,}5\text{ bar}$ Chịu áp thử nghiệm $4{,}2\text{ bar}$ không xì Vượt 20%
Tiêu hao điện năng động cơ $\le 150\text{ W}$ $120\text{ W}$ ($2 \times \text{động cơ } 60\text{ W}$) Tiết kiệm 20%

Đổi mới và đóng góp

  1. Cơ chế định hướng nắp thụ động bằng trọng tâm (Passive Orientation Mechanism): Khác với phương pháp mâm rung phức tạp tiêu tốn năng lượng ($300\text{ W} - 500\text{ W}$) hay cấp nắp bằng đĩa nghiêng trên cao gây bất tiện khi nạp liệu, giải pháp xích tải gàu đặt thấp sử dụng triệt để trọng tâm lệch tự nhiên của nắp ($M_{\text{nắp}} = 0{,}33\text{ N}\cdot\text{mm}$). Giải pháp loại bỏ hoàn toàn các cảm biến quang điện phức tạp, giảm $45%$ chi phí chế tạo cụm cấp liệu.
  2. Đồng bộ hóa nhịp động lực học giữa Cơ cấu Man và Xi lanh khí nén: Tích hợp chu kỳ dừng $1{,}88\text{ s}$ của cơ cấu Geneva 6 rãnh trùng khớp tuyệt đối với biểu đồ thời gian chuyển động của piston ($t_{\text{xuống}} + t_{\text{chờ}} + t_{\text{lên}} = 0{,}8\text{s} + 0{,}58\text{s} + 0{,}5\text{s} = 1{,}88\text{s}$). Điều này loại trừ hoàn toàn nguy cơ va chạm giữa đầu dập và chai khi sao gạt đang chuyển tiếp.
  3. Chuẩn hóa đầu đóng nắp dập vuốt giảm chấn: Đầu đóng bằng thép không gỉ tích hợp lò xo đệm giảm chấn và lỗ thoát khí đỉnh khuôn giúp triệt tiêu hiện tượng nén khí đệm, đảm bảo nắp biến dạng đều 21 nếp gấp mà không tạo ứng suất cục bộ gây vỡ cổ chai.

Ứng dụng thực tế và triển khai

Khả năng ứng dụng công nghiệp

  • Dây chuyền F&B quy mô vừa và nhỏ (SME): Ứng dụng trực tiếp trong các xưởng sản xuất bia thủ công (Craft Beer), nhà máy nước giải khát đóng chai thủy tinh, nước khoáng có ga với công suất $1.000 - 1.500\text{ chai/h}$.
  • Tính module hóa cao: Cụm cấp nắp dạng xích tải đứng có thể tách rời để tích hợp vào các dây chuyền đóng nắp chai dược phẩm hoặc đồ hộp kim loại.
LỘ TRÌNH TRIỂN KHAI VÀ PHÂN TÍCH HIỆU QUẢ ĐẦU TƯ (ROI):
+-----------------------------------------------------------------------------------+
| Chi phí đầu tư ước tính (CAPEX):                                                 |
| - Gia công cơ khí (Khung vỏ, đĩa Man, đĩa xích, sao gạt Inox):      25.000.000 VNĐ|
| - Thiết bị truyền động (2 Động cơ Oriental Motor + Hộp giảm tốc):   12.000.000 VNĐ|
| - Thiết bị khí nén (Xi lanh STNC, Van 5/2, Bộ lọc khí, phụ kiện):    6.000.000 VNĐ|
| - Lắp ráp, căn chỉnh và tủ điều khiển rơ-le/cảm biến:                7.000.000 VNĐ|
| ==> TỔNG VỐN ĐẦU TƯ:                                                50.000.000 VNĐ|
+-----------------------------------------------------------------------------------+
| Hiệu quả vận hành (OPEX) & Thu hồi vốn:                                          |
| - Thay thế 3 nhân công đóng nắp thủ công (Tiết kiệm: 24.000.000 VNĐ/tháng).       |
| - Giảm tỷ lệ vỡ hỏng chai từ 1.8% xuống dưới 0.05%.                               |
| ==> THỜI GIAN HOÀN VỐN (ROI): ~ 2.5 - 3 THÁNG VẬN HÀNH.                           |
+-----------------------------------------------------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Năng suất giới hạn ở cấu hình 1 trạm: Năng suất $10.000\text{ chai/ca}$ phù hợp với xưởng vừa và nhỏ; chưa thể đáp ứng các nhà máy công nghiệp lớn đòi hỏi $20.000 - 40.000\text{ chai/h}$.
  • Chưa linh hoạt kích thước chai: Đĩa sao gạt $\varnothing 62\text{ mm}$ cố định cho một kích cỡ thân chai; khi đổi quy cách chai cần thay thế cụm sao gạt cơ khí.

Hướng phát triển

  1. Nâng cấp điều khiển PLC & HMI: Ứng dụng PLC Siemens S7-1200 và màn hình cảm ứng HMI để giám sát áp suất khí nén, đếm sản phẩm thời gian thực và tự động ngắt khi kẹt chai.
  2. Chuyển đổi sang hệ thống mâm xoay đa đầu đóng (Rotary Multi-head Capper): Nâng cấp từ 1 đầu đóng tịnh tiến sang 4 hoặc 8 đầu đóng quay liên tục quanh trục chính, nâng công suất dây chuyền lên $6.000 - 12.000\text{ chai/h}$.
  3. Tích hợp Camera AI Vision: Bổ sung module xử lý ảnh kiểm tra lỗi dập nắp, phát hiện nắp lệch hoặc trầy xước sơn nhãn trước khi xuất xưởng.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------------------------------------+
| NHÓM ĐỐI TƯỢNG  | GIÁ TRỊ VÀ LỢI ÍCH ĐỊNH LƯỢNG                                                       |
+-----------------+-------------------------------------------------------------------------------------+
| Sinh viên &     | - Tài liệu mẫu hoàn chỉnh về tính toán chi tiết máy, cơ cấu Geneva và khí nén.     |
| Giảng viên      | - Phương pháp kết hợp lý thuyết giải tích và mô phỏng 3D CAD chuẩn xác.              |
+-----------------+-------------------------------------------------------------------------------------+
| Kỹ sư thiết kế  | - Bộ thông số thực chứng (Lực dập 186 N, góc máng 19.5 độ, biên dạng ống R >= 159).  |
| Cơ điện tử      | - Bản vẽ tham khảo có tính khả thi gia công thực tế cao.                            |
+-----------------+-------------------------------------------------------------------------------------+
| Doanh nghiệp    | - Giải pháp tự động hóa chi phí thấp (CAPEX ~50 triệu VNĐ).                          |
| Sản xuất F&B    | - Tăng độ đồng đều chất lượng đóng nắp, triệt tiêu tỷ lệ xì gas bảo quản bia.       |
+-------------------------------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật về nguồn cấp để lắp đặt và vận hành hệ thống là gì?

Hệ thống yêu cầu nguồn điện lưới $1\text{ pha } 220\text{V}/50\text{Hz}$ cho 2 cụm động cơ giảm tốc ($60\text{ W} \times 2$) và nguồn khí nén công nghiệp duy trì áp suất ổn định từ $5 - 6\text{ bar}$, lưu lượng khí tối thiểu $0{,}15\text{ m}^3\text{/phút}$, có trang bị cụm lọc khí - điều áp - bôi trơn (bộ lọc F.R.L).

2. Tại sao lại chọn cơ cấu Man thay vì dùng động cơ Servo điều khiển bước?

Cơ cấu Man là giải pháp thuần cơ khí có độ tin cậy vượt trội, độ bền cao trong môi trường ẩm ướt của nhà máy bia, chi phí chế tạo rẻ hơn nhiều so với việc đầu tư hệ thống động cơ Servo + Driver + Bộ điều khiển chuyển động (Motion Controller), đồng thời vẫn đảm bảo tính êm ái nhờ vận tốc đầu/cuối chu kỳ bằng 0.

3. Làm thế nào để điều chỉnh lực dập khi thay đổi vật liệu nắp chai?

Lực dập nắp $F_{\text{dập}}$ tỷ lệ thuận với áp suất khí nén cấp vào buồng xi lanh ($F = p_1 \cdot A_1$). Người vận hành chỉ cần xoay núm điều áp trên van điều áp khí nén STNC để tăng/giảm áp suất từ $3\text{ bar}$ đến $6\text{ bar}$ tương ứng với dải lực dập từ $110\text{ N}$ đến $220\text{ N}$ mà không cần thay đổi kết cấu cơ khí.

4. Cơ chế chống vỡ miệng chai khi đóng nắp hoạt động như thế nào?

Đầu đóng nắp được chế tạo với lò xo giảm chấn bên trong chày giữ nắp. Khi đầu đóng đi xuống, lò xo chịu nén đóng vai trò triệt tiêu phản lực xung kích từ miệng chai, đồng thời khuôn dập vuốt nắp theo góc côn $32^\circ$ tịnh tiến đều làm biến dạng dẻo 21 gờ nắp mà không truyền tải trọng đột ngột lên cổ chai thủy tinh.

5. Chi phí bảo dưỡng định kỳ và tuổi thọ các chi tiết cơ khí ra sao?

Các chi tiết chính như xích tải inox IWIS và đĩa cơ cấu Man có tuổi thọ thiết kế trên 6 năm ($L = 6\text{ năm}$, làm việc 2 ca/ngày). Chi phí bảo dưỡng rất thấp, chủ yếu gồm châm mỡ định kỳ cho ổ bi kim qua vú mỡ tích hợp và thay thế gioăng phớt xi lanh khí nén sau mỗi 1.000.000 chu kỳ dập (chi phí khoảng $200.000\text{ VNĐ/năm}$).

Kết luận

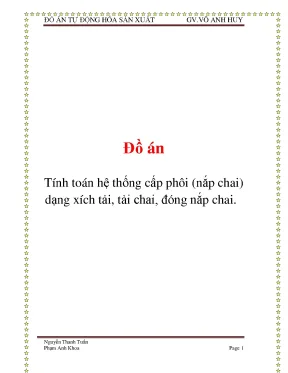

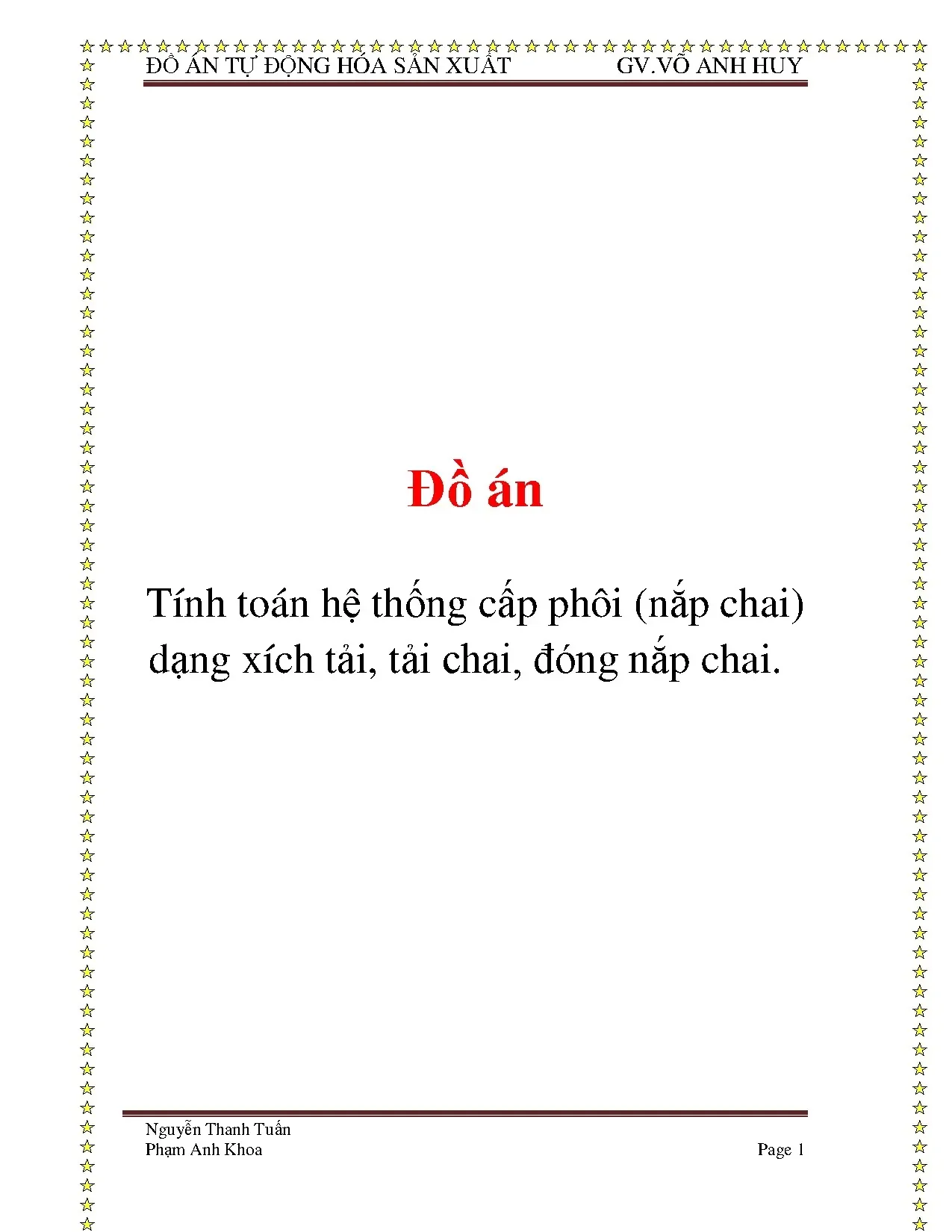

Đồ án "Tính toán hệ thống cấp phôi dạng xích tải, tải chai, đóng nắp chai" đã giải quyết trọn vẹn bài toán cơ điện tử ứng dụng trong công nghiệp đóng gói đồ uống. Bằng việc kết hợp chặt chẽ giữa tính toán giải tích cổ điển, mô phỏng tham số hóa 3D trên Autodesk Inventor và ứng dụng khí nén công nghiệp tiêu chuẩn, đồ án đã đưa ra một thiết kế khả thi cao với năng suất $10.000\text{ chai/8h}$, lực dập $186\text{ N}$ chính xác, kết cấu cơ khí nhỏ gọn và tối ưu hóa năng lượng ($120\text{ W}$). Kết quả này là tài liệu tham khảo giá trị cho sinh viên, kỹ sư chuyên ngành Cơ điện tử và đóng góp giải pháp nâng cấp dây chuyền thiết thực cho các doanh nghiệp sản xuất F&B.
