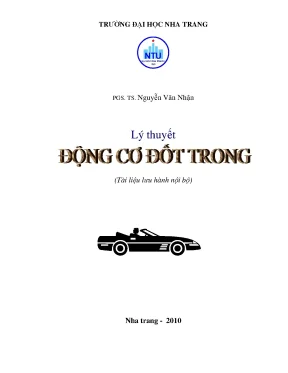

GIÁO TRÌNH LÝ THUYẾT ĐỘNG CƠ ĐỐT TRONG – PGS. NGUYỄN VĂN NHẬN (ĐẠI HỌC NHA TRANG)

Tổng quan về giáo trình

Giáo trình Lý thuyết Động cơ đốt trong do PGS. Nguyễn Văn Nhận biên soạn tại Trường Đại học Nha Trang (năm 2010, lưu hành nội bộ) là tài liệu học thuật thuộc khối kiến thức cơ sở ngành và chuyên ngành bắt buộc dành cho sinh viên kỹ thuật cơ khí, cơ khí động lực, kỹ thuật tàu thủy và kỹ thuật nhiệt. Giáo trình đóng vai trò nền tảng trong chương trình đào tạo kỹ sư, cung cấp toàn diện cơ sở lý thuyết nhiệt động lực học, nguyên lý hoạt động, cấu tạo chi tiết các cụm chi tiết - hệ thống chức năng cũng như phương pháp đánh giá chu trình công tác của động cơ đốt trong (ĐCĐT).

Mục tiêu học tập của tài liệu tập trung vào việc trang bị cho người học:

  • Khả năng phân loại và nhận diện cấu tạo của các dòng động cơ nhiệt, phân biệt bản chất giữa động cơ đốt trong và động cơ đốt ngoài.
  • Nắm vững cấu trúc hình học, động học và chức năng của 7 hệ thống/bộ phận cơ bản: Bộ khung, Hệ thống truyền lực, Hệ thống nạp - xả, Hệ thống nhiên liệu, Hệ thống bôi trơn, Hệ thống làm mát và Hệ thống khởi động.
  • Hiểu rõ nguyên lý vận hành chu trình công tác của động cơ 4 kỳ và động cơ 2 kỳ (động cơ xăng và động cơ diesel).
  • Phân tích sâu hệ thống nhiên liệu động cơ diesel, đặc biệt là cơ chế phân phối, định lượng, định thời của bơm cao áp (BCA) và vòi phun.
  • Làm chủ phương pháp tính toán các thông số hình học ($V_S, V_C, \varepsilon$) và các chỉ tiêu nhiệt động đánh giá chu trình công tác (hiệu suất nhiệt $\eta$, áp suất trung bình $p_{tb}$).

Giáo trình tiếp cận theo phương pháp kỹ thuật cơ bản: đi từ các định nghĩa chuẩn hóa, phân loại tổng thể có hệ thống hóa bằng bảng biểu, giải phẫu cấu tạo chi tiết từng linh kiện, cho đến phân tích quá trình động lực học và nhiệt động lực học thông qua các đồ thị chỉ thị ($p-V, p-\phi$). Điểm đặc sắc của tài liệu là tính liên hệ thực tế cao với ngành máy tàu thủy và phương tiện cơ giới, phân tích cụ thể các giải pháp kết cấu đặc thù như làm mát bằng Sodium ở xupap xả, bơm cao áp Bosch rãnh chéo mép vát, và hệ thống làm mát trực tiếp/gián tiếp ở động cơ thủy.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Tài liệu được cấu trúc logic từ tổng quan lý thuyết cơ sở đến phân tích chuyên sâu các cụm chức năng và chu trình nhiệt động:

1. Chương 1: Tổng quan về Động cơ đốt trong

  • Định nghĩa và phân loại tổng quát: Động cơ là máy biến đổi một dạng năng lượng thành cơ năng. ĐCĐT là động cơ nhiệt trong đó nhiên liệu được đốt cháy trực tiếp trong không gian công tác của xylanh và quá trình chuyển hóa nhiệt năng thành cơ năng diễn ra ngay tại đây (phân biệt với động cơ đốt ngoài như động cơ hơi nước, turbine hơi, động cơ Stirling).
  • Hệ thống phân loại đa tiêu chí (Bảng 1 trong tài liệu):
    • Theo loại nhiên liệu: Nhiên liệu lỏng dễ bay hơi (xăng, alcohol, benzol), nhiên liệu lỏng khó bay hơi (gas oil, mazout), nhiên liệu khí.
    • Theo phương pháp phát hỏa: Bằng tia lửa điện (động cơ Otto, carburetor, phun xăng), tự bốc cháy do nén (diesel, semidiesel).
    • Theo cách thức thực hiện chu trình: Động cơ 4 kỳ, động cơ 2 kỳ.
    • Theo phương pháp nạp khí: Không tăng áp, tăng áp.
    • Theo kết cấu: Thẳng hàng, chữ V, W, H, hình sao; xylanh đứng, ngang, nghiêng.
    • Theo tính năng & công dụng: Thấp tốc, trung tốc, cao tốc; công suất nhỏ, trung bình, lớn; phục vụ xe cơ giới đường bộ, tàu thủy, máy bay, tĩnh tại.
  • Thuật ngữ và thông số cơ bản: Điểm chết trên (ĐCT), điểm chết dưới (ĐCD), hành trình piston ($S$), không gian công tác xylanh ($V$), buồng đốt ($V_C$), dung tích công tác ($V_S$), tỷ số nén ($\varepsilon$), môi chất công tác (MCCT - khí mới, sản phẩm cháy, khí thải, khí sót, hỗn hợp cháy).
  • Cấu tạo chi tiết 7 bộ phận cơ bản của ĐCĐT:
    • Bộ khung: Nắp xylanh (vật liệu gang/hợp kim nhôm; nắp chung hoặc nắp riêng), khối xylanh (mặt gương, cánh tản nhiệt hoặc khoang áo nước), lót xylanh (lót đúc liền, lót khô, lót ướt kèm đệm cao su làm kín), cacte (cacte trên và cacte dưới/cacte nhớt).
    • Hệ thống truyền lực: Piston (đỉnh phẳng/lõm/lồi, váy piston, rãnh xecmang, lỗ chốt), xecmang (xecmang khí mạ crôm/xecmang lửa, xecmang dầu), chốt piston (3 kiểu lắp ghép định vị), thanh truyền (đầu nhỏ, thân, đầu to, nắp thanh truyền, bulông, kiểu đầu to lệch), trục khuỷu (cổ chính, cổ biên, má khuỷu, đối trọng, lỗ dẫn dầu), bánh đà.
    • Hệ thống nạp - xả & Cơ cấu phân phối khí: Lọc không khí, ống nạp, ống xả, bình giảm thanh; cơ cấu phân phối khí xupap (trục cam, con đội, đũa đẩy, đòn gánh, xupap nạp chịu nhiệt $400-500^\circ\text{C}$, xupap xả thép hợp kim chịu nhiệt $600-700^\circ\text{C}$ có làm mát bằng kim loại Sodium nóng chảy), cửa quét và cửa xả ở động cơ 2 kỳ.
    • Hệ thống bôi trơn: Ba phương pháp bôi trơn (hơi dầu pha xăng $3-5%$, vung tóe, cưỡng bức dưới áp suất $1.5-8.0\text{ bar}$ với cacte ướt hoặc cacte khô; bôi trơn mặt gương động cơ lớn áp suất tới $50\text{ bar}$).
    • Hệ thống làm mát: Môi chất làm mát (nước, không khí, dầu, dung dịch chuyên dùng); phương pháp (bay hơi, đối lưu tự nhiên, cưỡng bức); cấu tạo (trực tiếp/hở qua mạn tàu và gián tiếp/kín trao đổi nhiệt nước-nước hoặc nước-không khí).
    • Hệ thống nhiên liệu động cơ Diesel: Cấu tạo hoàn chỉnh (thùng nhiên liệu, bơm thấp áp, lọc nhiên liệu siêu chính xác, bơm cao áp, ống cao áp/thấp áp, vòi phun, bộ điều tốc, bộ điều chỉnh góc phun sớm). Phân loại HTPNL (thủy lực, tích phun gián tiếp, BCA-VP liên hợp GM, hệ thống cổ điển). Phân tích BCA Bosch rãnh chéo điều chỉnh hành trình có ích ($h_e$), khe hở cặp piston-xylanh $0.015-0.025\text{ mm}$. Các thông số công tác: áp suất mở vòi phun $p_{fo} = 100-220\text{ bar}$, hành trình kim phun $h_k$, cấu trúc tia (chiều dài tia $L_f$, góc nón tia $\alpha_f$), quy luật phun vi phân/tích phân, góc phun sớm $\theta$, giai đoạn chậm phun $\phi_{23} = 2-15^\circ$ góc quay trục khuỷu.
  • Nguyên lý hoạt động và chu trình công tác:
    • Động cơ diesel 4 kỳ: 4 hành trình gồm Nạp ($0-180^\circ$), Nén ($180-360^\circ$, phun nhiên liệu tại $c_f$), Sinh công ($360-540^\circ$), Xả ($540-720^\circ$).
    • Động cơ diesel 2 kỳ: 2 hành trình gồm Sinh công - Xả - Quét khí (tại ĐCD) và Quét - Lọt khí - Nén - Cháy.
    • Bảng đối sánh thông số chu trình công tác Diesel và Xăng: Tỷ số nén $\varepsilon$ (Diesel: $12-20(30)$ vs Xăng: $6-12$), áp suất nén $p_c$ ($30-50\text{ bar}$ vs $7-20\text{ bar}$), nhiệt độ nén $T_c$ ($700-900^\circ\text{C}$ vs $400-600^\circ\text{C}$), áp suất cháy cực đại $p_z$ ($50-100(150)\text{ bar}$ vs $40-60\text{ bar}$), nhiệt độ cháy $T_{max}$ ($1600-2000^\circ\text{C}$ vs $2100-2600^\circ\text{C}$).

2. Chương 2: Chu trình công tác và tính năng kỹ thuật của ĐCĐT

  • Khái niệm về chu trình công tác (CTCT) như một chuỗi biến đổi trạng thái lý - hóa có tính chu kỳ của môi chất công tác.
  • Các chỉ tiêu đánh giá nhiệt động lực học:
    • Hiệu suất nhiệt chu trình ($\eta$): Tỷ số giữa cơ năng sinh ra (công chu trình $W_{ct}$) và nhiệt lượng cung cấp ($Q_1$): $$\eta = \frac{W_{ct}}{Q_1}$$
    • Áp suất trung bình chu trình ($p_{tb}$): Tỷ số giữa công chu trình và dung tích công tác xylanh ($V_S$): $$p_{tb} = \frac{W_{ct}}{V_S}$$
    • Phân định các cấp độ hiệu suất và áp suất: lý thuyết, chỉ thị, có ích.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống cơ sở lý thuyết kỹ thuật vững chắc qua các mô hình toán học và định luật vật lý:

  1. Hình học không gian công tác xylanh:
    • Dung tích công tác xylanh: $$V_S = \frac{\pi \cdot D^2}{4} \cdot S$$ (trong đó $D$ là đường kính xylanh, $S$ là hành trình piston).
    • Tỷ số nén của động cơ: $$\varepsilon = \frac{V_a}{V_C} = \frac{V_S + V_C}{V_C}$$ (trong đó $V_a$ là thể tích toàn bộ lớn nhất, $V_C$ là thể tích buồng đốt).
  2. Nhiệt động học và biến đổi trạng thái MCCT: Quá trình nén, cháy đẳng tích/đẳng áp, dãn nở sinh công và thải khí được biểu diễn trên đồ thị công ($p-V$) và đồ thị góc quay trục khuỷu ($p-\phi$).
  3. Thủy lực học trong hệ thống phun nhiên liệu cao áp: Cơ chế chênh lệch áp suất tạo lực xé tơi tia nhiên liệu thành các hạt sương vi mô; phương trình cân bằng lực kim phun ($F_f \ge F_0$) và van triệt hồi ($F_B \ge F_C$); nguyên lý điều chỉnh thể tích nhiên liệu bằng mép vát nghiêng trên piston bơm cao áp Bosch.

Kỹ năng phát triển cho người học

Nghiên cứu giáo trình giúp người học hình thành các năng lực kỹ thuật cụ thể:

  • Kỹ năng phân tích kết cấu: Đọc hiểu và phân tích bản vẽ cấu tạo chi tiết máy động cơ (khối xylanh, nắp máy, trục khuỷu, thanh truyền, xupap, bơm cao áp).
  • Kỹ năng tính toán kỹ thuật: Tính toán các thông số dung tích công tác, tỷ số nén, áp suất trung bình chỉ thị/có ích, hiệu suất nhiệt và suất tiêu hao nhiên liệu của động cơ.
  • Kỹ năng nhận diện và chẩn đoán: Phân tích các thông số đồ thị công tác ($p-V, p-\phi$), đồ thị quá trình phun nhiên liệu (xác định góc phun sớm $\theta$, giai đoạn chậm phun $\phi_{23}$, hiện tượng phun rớt $\phi_{III}$) để nhận biết tình trạng làm việc của hệ thống.
  • Kỹ năng đánh giá giải pháp kỹ thuật: So sánh ưu - nhược điểm của động cơ 4 kỳ so với 2 kỳ, lót xylanh ướt so với lót khô, hệ thống làm mát trực tiếp bằng nước biển so với làm mát kín gián tiếp.

Phương pháp giảng dạy và học tập

Giáo trình của PGS. Nguyễn Văn Nhận được thiết kế theo phương pháp sư phạm kỹ thuật kinh điển, kết hợp chặt chẽ giữa mô tả định tính và lượng hóa toán học:

Phương pháp sư phạm

  • Hệ thống hóa phân loại: Toàn bộ các tiêu chí phân loại động cơ, hệ thống phun nhiên liệu và vòi phun đều được bảng biểu hóa rõ ràng (Bảng 1, Bảng phân loại HTPNL, Bảng phân loại vòi phun), giúp sinh viên dễ dàng tổng hợp kiến thức đa chiều.
  • Minh họa trực quan qua sơ đồ nguyên lý: Giáo trình sử dụng hàng loạt hình vẽ sơ đồ mặt cắt (H. Sơ đồ cấu tạo động cơ diesel 4 kỳ, H. Thân động cơ và lót xylanh, H. Cơ cấu phân phối khí, H. Sơ đồ hệ thống bôi trơn cacte ướt/khô, H. Sơ đồ hệ thống nhiên liệu diesel, H. Cặp piston-xylanh BCA).
  • Phân tích chu trình qua đồ thị động lực học: Các quá trình nạp - nén - nổ - xả và quá trình phun nhiên liệu được mô tả chi tiết bằng các đồ thị biến thiên áp suất theo góc quay trục khuỷu và thể tích xylanh, gắn liền với các điểm chuyển tiếp trạng thái cụ thể ($A, 1, 2, 3, 5, 6, 7, B$).

Hướng dẫn học tập và tự nghiên cứu

  • Đọc hiểu tuần tự: Người học cần bắt đầu từ việc nắm vững định nghĩa, tên gọi các chi tiết cơ bản tại Chương 1 trước khi đi sâu vào cơ chế thủy lực của bơm cao áp và tính toán chu trình công tác tại Chương 2.
  • Đối chiếu thông số kỹ thuật: Khai thác bảng thông số đối sánh giữa động cơ diesel và động cơ xăng để hiểu rõ nguyên nhân dẫn đến sự khác biệt về áp suất nén ($p_c$), nhiệt độ nén ($T_c$), tỷ số nén ($\varepsilon$) và suất tiêu hao nhiên liệu ($g_e$).
  • Gắn liền với thực hành xưởng: Tự học bằng cách đối chiếu mô tả lý thuyết trong sách với các cụm máy thực tế tại phòng thí nghiệm động cơ và xưởng thực tập tàu thuyền.

Điểm nổi bật và giá trị chuyên môn

Tài liệu thể hiện nhiều điểm giá trị về mặt học thuật và kỹ thuật ứng dụng:

  • Tính chuẩn mực về thuật ngữ chuyên ngành: Giáo trình định nghĩa rõ ràng phạm vi thuật ngữ "Động cơ đốt trong" (ĐCĐT) theo quy ước chuyên ngành kỹ thuật cơ khí cổ điển (loại có cơ cấu piston - thanh truyền - trục khuỷu tịnh tiến qua lại), phân biệt rạch ròi với các dòng động cơ phản lực, turbine khí, động cơ piston quay hay động cơ Stirling.
  • Phân tích sâu cơ chế hoạt động của Bơm cao áp Bosch: Tài liệu diễn giải chi tiết nguyên lý làm việc của cặp piston - xylanh rãnh chéo với các giai đoạn: nạp nhiên liệu, bắt đầu bơm hình học, bắt đầu phun thực tế, kết thúc phun hình học và kết thúc phun thực tế; giải thích rõ tại sao hành trình toàn bộ $h_0 = \text{const}$ nhưng vẫn điều chỉnh được lượng nhiên liệu chu trình ($g_{ct}$) thông qua việc xoay piston thay đổi hành trình có ích ($h_e$).
  • Gắn kết thực tiễn ngành cơ khí tàu thủy và công nghiệp: Phân tích sâu sắc sự cố ăn mòn mạn tàu, hiện tượng đóng cặn khi làm mát trực tiếp bằng nước biển (yêu cầu nhiệt độ nước ra không quá $55^\circ\text{C}$ và phải lắp các cục kẽm bảo vệ), cũng như kết cấu xupap xả làm mát bằng kim loại Sodium nóng chảy ở các động cơ cường hóa cao.

Đối tượng sử dụng giáo trình

Giáo trình phục vụ đa dạng các nhóm bạn đọc trong môi trường học thuật và sản xuất kỹ thuật:

  • Sinh viên bậc Đại học/Cao đẳng: Thuộc các ngành Kỹ thuật Cơ khí, Kỹ thuật Cơ sở Động lực, Kỹ thuật Tàu thủy, Khai thác Máy tàu thủy, Kỹ thuật Ô tô từ năm thứ 2 hoặc năm thứ 3.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần nền tảng: Vật lý đại cương, Nhiệt động lực học kỹ thuật & Truyền nhiệt, Cơ học lý thuyết, Sức bền vật liệu và Nguyên lý máy.
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm tài liệu chuẩn để xây dựng đề cương bài giảng, bài tập lớn và hướng dẫn đồ án môn học Động cơ đốt trong.
  • Kỹ sư và kỹ thuật viên vận hành: Dùng làm tài liệu tra cứu các thông số khe hở lắp ghép, góc phun sớm, áp suất mở vòi phun và nguyên lý hoạt động của các hệ thống bôi trơn, làm mát, phân phối khí trong thực tế khai thác, bảo dưỡng máy động lực.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn phục vụ trực tiếp cho sinh viên đại học khối ngành kỹ thuật cơ khí, động lực, tàu thủy, cũng như kỹ sư và cán bộ kỹ thuật cần tài liệu tham khảo chuyên sâu về lý thuyết và kết cấu động cơ đốt trong.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Người học cần nắm vững kiến thức về Nhiệt động lực học kỹ thuật (các chu trình nhiệt động, phương trình trạng thái khí lý tưởng), Cơ học kỹ thuật (động học và động lực học cơ cấu), và Vẽ kỹ thuật cơ khí.

3. Động cơ 2 kỳ và động cơ 4 kỳ khác nhau căn bản ở những điểm nào theo giáo trình?

Theo giáo trình, sự khác biệt căn bản nằm ở:

  • Quá trình nạp - xả: Động cơ 4 kỳ diễn ra trong hơn $360^\circ$ góc quay trục khuỷu và điều khiển bằng xupap; động cơ 2 kỳ diễn ra trong khoảng $< 180^\circ$ góc quay trục khuỷu gần ĐCD thông qua cửa quét và cửa xả.
  • Công suất và tính kinh tế: Động cơ 2 kỳ có công suất lý thuyết lớn hơn khoảng $1.7$ lần động cơ 4 kỳ cùng dung tích và vòng tua, nhưng động cơ 4 kỳ có độ bền cao hơn và suất tiêu hao nhiên liệu tốt hơn.

4. Làm thế nào để tự học giáo trình này đạt hiệu quả cao?

Người học nên kết hợp việc đọc lý thuyết phân loại với việc vẽ lại các sơ đồ nguyên lý (HTPNL, hệ thống làm mát, bôi trơn), đồng thời giải các bài toán tính toán dung tích công tác, tỷ số nén và phân tích chu trình trên đồ thị công $p-V, p-\phi$.

5. Những tài liệu bổ trợ và công cụ nào có thể kết hợp cùng giáo trình?

Có thể kết hợp với các tài liệu về Thiết kế và Tính toán Động cơ đốt trong, Khai thác và bảo dưỡng máy tàu thủy, cùng các phần mềm mô phỏng nhiệt động và kết cấu cơ khí 3D.

Kết luận

Giáo trình Lý thuyết Động cơ đốt trong của PGS. Nguyễn Văn Nhận (Đại học Nha Trang, 2010) là tài liệu học thuật cơ sở có cấu trúc chặt chẽ, trình bày chuẩn mực toàn bộ các khái niệm, phân loại, cấu tạo 7 hệ thống bộ phận và chu trình nhiệt động lực học của động cơ đốt trong.

Lộ trình tiếp cận kiến thức tối ưu được khuyến nghị là: làm chủ hệ thống thuật ngữ và thông số hình học $\rightarrow$ nghiên cứu kết cấu chi tiết bộ khung, hệ thống truyền lực và phân phối khí $\rightarrow$ phân tích sâu hệ thống nhiên liệu diesel cùng cơ chế phun thủy lực $\rightarrow$ tổng hợp tính toán các chỉ tiêu hiệu suất nhiệt và áp suất trung bình của chu trình công tác. Tài liệu là nguồn tham khảo nền tảng cho công tác giảng dạy, học tập và nghiên cứu kỹ thuật động lực.
