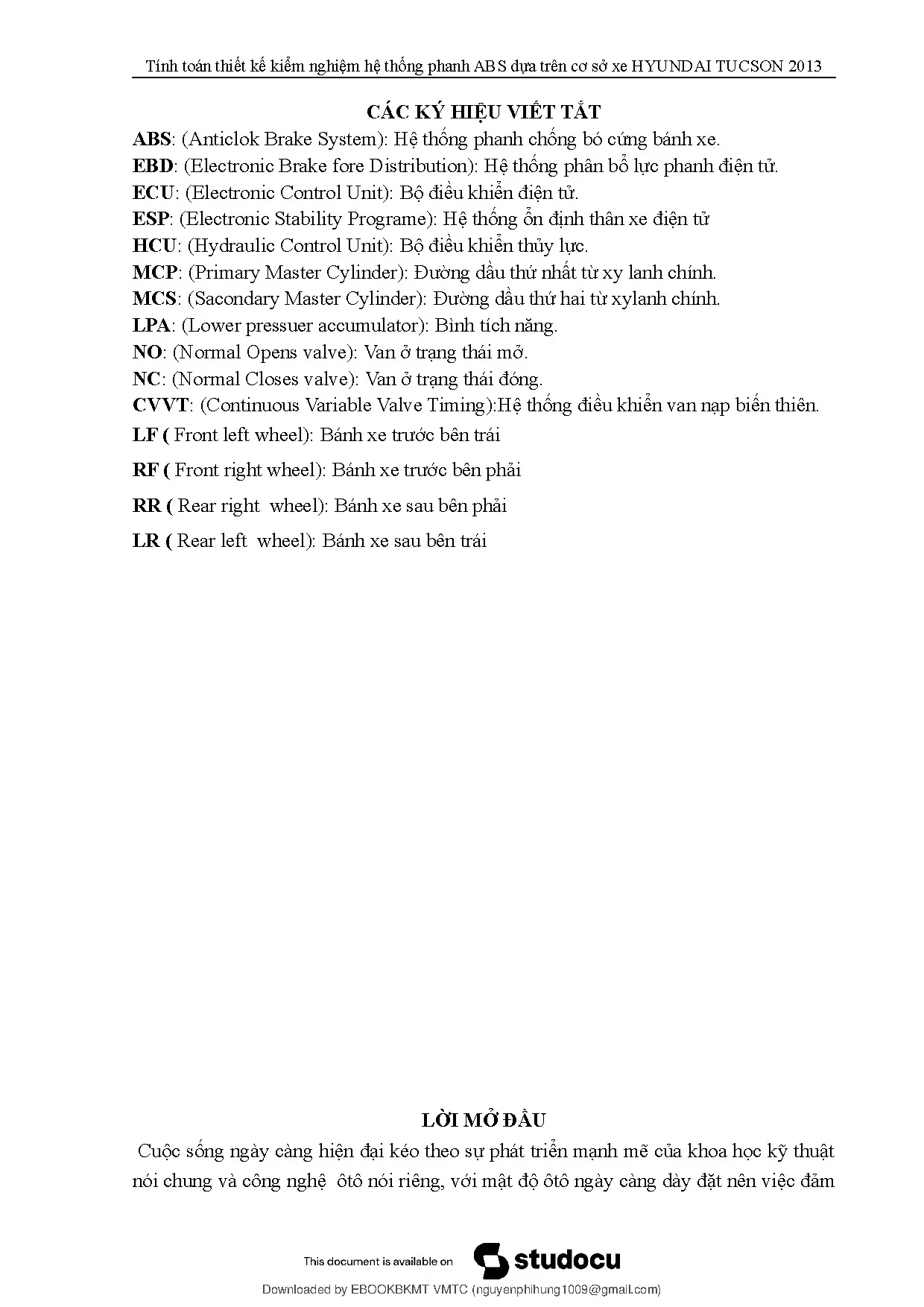

Giới thiệu dự án

Theo thống kê an toàn giao thông đường bộ quốc tế và tại Việt Nam, nguyên nhân dẫn đến tai nạn giao thông có tới 60% – 70% xuất phát từ yếu tố người điều khiển, trong đó khoảng 10% bắt nguồn từ việc người lái đạp phanh hoảng loạn trong tình huống khẩn cấp. Hiện tượng đạp phanh đột ngột làm khóa cứng bánh xe (bánh xe bị rê trượt lết trên mặt đường), khiến hệ số bám dọc và ngang giảm mạnh, dẫn đến mất khả năng dẫn hướng ở cầu trước hoặc văng đuôi xe mất ổn định ở cầu sau.

Dự án "Tính toán thiết kế kiểm nghiệm hệ thống phanh ABS dựa trên cơ sở xe HYUNDAI TUCSON 2013" giải quyết trực tiếp bài toán chống bó cứng bánh xe, đảm bảo ổn định hướng và rút ngắn quãng đường phanh cho dòng xe SUV đô thị dẫn động 4 bánh chủ động (4WD).

[Bàn đạp phanh] ──> [Bầu trợ lực chân không] ──> [Xylanh chính kép Ø22.22mm]
                                                            │
                                                     [Bộ HCU / ABS ECU]
                                                    (Van NO/NC & Bơm hồi)
                                                            │
                             ┌──────────────────────────────┴──────────────────────────────┐
                             ▼                                                             ▼
                [Phanh đĩa trước xẻ rãnh]                                     [Phanh đĩa sau đặc]
                 (Ø300mm x 28mm, Piston Ø60.6mm)                              (Ø284mm x 10mm, Piston Ø34mm)

Mục tiêu dự án

  1. Tính toán động lực học phanh: Xác định chính xác trọng lượng bám, tọa độ trọng tâm và mômen phanh yêu cầu trên hai cầu xe Hyundai Tucson 2013 ở tải trọng toàn bộ $G = 1980\text{ kg}$.
  2. Thiết kế cơ cấu phanh đĩa tối ưu: Thiết lập thông số hình học đĩa phanh trước ($\varnothing 300\text{ mm} \times 28\text{ mm}$ xẻ rãnh làm mát) và đĩa phanh sau ($\varnothing 284\text{ mm} \times 10\text{ mm}$).
  3. Thiết kế dẫn động và điều khiển ABS: Xây dựng sơ đồ thủy lực 2 dòng chéo tích hợp cụm điều khiển thủy lực điện tử HECU (Hydraulic and Electronic Control Unit).
  4. Kiểm nghiệm an toàn nhiệt và cơ: Kiểm tra công trượt riêng $L_r$ và mức tăng nhiệt độ $\Delta T$ khi phanh ngặt từ vận tốc $v = 0.5 v_{max}$.

Phương pháp tiếp cận và kết quả mong đợi

  • Cách tiếp cận: Ứng dụng lý thuyết động lực học ô tô kết hợp phương pháp tính toán giải tích kiểm nghiệm ma sát – nhiệt dung. Hệ thống dẫn động sử dụng trợ lực chân không và cụm điều hòa áp suất thủy lực 4 kênh độc lập.
  • Chỉ số đo lường mục tiêu:
    • Tỉ số phân bố lực phanh cầu trước/sau: $K_{12} = 2.85$.
    • Công trượt riêng: $L_r = 8.3\text{ MJ/m}^2$ (nằm trong dải an toàn $4 \le L_r \le 15\text{ MJ/m}^2$).
    • Độ tăng nhiệt độ đĩa phanh khi phanh ngặt: $\Delta T = 79.19^\circ\text{C} < 120^\circ\text{C}$.
    • Hành trình tự do bàn đạp: $3 - 8\text{ mm}$; hành trình làm việc cực đại: $185.6\text{ mm}$.

Phạm vi và giới hạn

Nghiên cứu tập trung vào hệ thống phanh thủy lực trợ lực chân không tích hợp ABS trên nền tảng Hyundai Tucson phiên bản 2.0L 4WD, giả định hệ số bám cực đại của mặt đường $\varphi = 0.8$, bỏ qua ảnh hưởng của biến dạng nhiệt phi tuyến phức tạp trong thời gian phanh ngắn dưới 5 giây.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Loại cơ cấu phanh Ưu điểm Nhược điểm Đánh giá ứng dụng trên Hyundai Tucson 2013
Phanh trống - guốc Tự cường hóa lực phanh, giá thành thấp, dễ tích hợp phanh dừng. Tản nhiệt kém, độ nhạy thấp (khe hở $0.2-0.4\text{ mm}$), má phanh mòn không đều. Không phù hợp cho xe SUV tốc độ cao ($v_{max} = 181\text{ km/h}$).
Phanh đĩa má kẹp cố định Lực ép lớn, cứng vững cao, phân bố áp suất đồng đều. Kích thước cồng kềnh, nhiều piston đối xứng, giá thành sản xuất cao. Phù hợp cho xe thể thao hiệu năng cao.
Phanh đĩa má kẹp bơi (tuỳ động) Nhỏ gọn, dễ bố trí trong vành bánh xe 16-inch, tự cân bằng lực ép, tản nhiệt tốt. Má phanh tiếp xúc môi trường dễ bám bụi, yêu cầu vật liệu cao cấp. Lựa chọn tối ưu: Áp dụng cho cả cầu trước và cầu sau.
So sánh các phương án dẫn động phanh:
┌──────────────────────────────┬───────────────────┬───────────────────┬──────────────────┐
│ Tiêu chí đánh giá            │ Dẫn động cơ khí   │ Thủy lực chân ko  │ Thủy lực khí nén │
├──────────────────────────────┼───────────────────┼───────────────────┼──────────────────┤
│ Độ nhạy phản hồi (ms)        │ > 400 ms          │ < 100 ms          │ 200 - 300 ms     │
│ Lực tác dụng bàn đạp (N)     │ Rất lớn (> 500 N) │ Nhỏ (< 200 N)     │ Rất nhỏ          │
│ Khối lượng & kích thước      │ Nhỏ               │ Gọn nhẹ           │ Rất cồng kềnh    │
│ Tích hợp van điện tử ABS     │ Không thể         │ Tối ưu tuyệt đối  │ Phức tạp         │
└──────────────────────────────┴───────────────────┴───────────────────┴──────────────────┘

Ma trận ưu tiên yêu cầu kỹ thuật (MoSCoW)

  • Must-have: Cơ cấu phanh đĩa 4 bánh, trợ lực chân không, HECU 4 kênh điều khiển độc lập, mạch dầu phân dòng chéo (X-split).
  • Should-have: Đĩa trước xẻ rãnh thông gió tăng diện tích tản nhiệt, má phanh vật liệu bán kim loại (Semi-metallic).
  • Could-have: Tích hợp bộ phân phối lực phanh điện tử EBD (Electronic Brake-force Distribution).
  • Won't-have (giai đoạn này): Cụm phanh tái sinh điện tử cho xe Hybrid/EV.

Thiết kế hệ thống

               [Sơ đồ cấu trúc mạng điều khiển & Thủy lực ABS]

       +------------------ Cảm biến tốc độ 4 bánh ------------------+
       |         (LF: Trước trái | RF: Trước phải | LR: Sau trái | RR: Sau phải)
       v
 +-------------------------------------------------------------------------+
 |                           ABS ECU (16-bit MCU)                          |
 |  - Thuật toán nhận diện gia tốc góc & Hệ số trượt bánh xe (s = 15-20%)  |
 |  - Điều khiển logic đóng/ngắt Solenoid Valves (Dòng kích 2.0A)          |
 +-------------------------------------------------------------------------+
       |                                              |
       v                                              v
 [Cụm van điện từ HCU]                        [Mô tơ bơm hồi áp suất]
 (8 van: 4 van nạp NO, 4 van xả NC)           (Hút dầu từ LPA đưa về xilanh chính)
       |
       +==================> [4 Cụm Piston - Má kẹp phanh bánh xe]

Technology Stack & Thông số kỹ thuật nền tảng

  • Phần mềm thiết kế & tính toán: AutoCAD Mechanical (v2021), MATLAB/Simulink (v9.10 - R2021a) mô phỏng động lực học phanh, Ansys Mechanical FEA kiểm tra ứng suất nhiệt.
  • Xylanh chính: Kiểu Tandem kép $\varnothing 22.22\text{ mm}$, hành trình piston $45\text{ mm}$.
  • Cơ cấu chấp hành thủy lực: Cụm HCU tích hợp bình tích áp thấp LPA (Lower Pressure Accumulator), van nạp thường mở (Normally Open - NO), van xả thường đóng (Normally Closed - NC).
  • Cảm biến: Cảm biến từ trở/Hall 4 bánh đo xung qua vành răng 48 xung trên moay-ơ bánh xe.

Methodology

Quy trình phát triển theo chuẩn chữ V (V-Model) kết hợp phương pháp kỹ thuật tính toán thiết kế ô tô:

  1. Khảo sát & Lấy mẫu thực nghiệm: Đo đạc trực tiếp các kích thước vành khăn, góc ôm má phanh và cân khối lượng thực tế các cụm đĩa phanh ($m_{p1} = 4.1\text{ kg}$, $m_{p2} = 3.8\text{ kg}$).
  2. Mô hình hóa giải tích: Thiết lập hệ phương trình cân bằng mômen tĩnh và động khi phanh khẩn cấp.
  3. Đánh giá rủi ro kỹ thuật:
Rủi ro kỹ thuật Mức độ Biện pháp giảm thiểu
Rò rỉ một nhánh thủy lực Cao Thiết kế mạch phân dòng chéo (X-circuit), đảm bảo hiệu quả phanh $> 50%$ khi một nhánh hỏng.
Quá nhiệt bề mặt đĩa phanh Trung bình Sử dụng đĩa phanh trước dạng rãnh tản nhiệt ($28\text{ mm}$) và vật liệu bán kim loại.
Hỏng hóc cảm biến tốc độ ABS Trung bình Thiết lập chế độ dự phòng (Fail-safe): ECU ngắt ABS, đèn báo sáng, chuyển về phanh thủy lực cơ bản.

Implementation và kết quả

Development process

Quá trình tính toán chi tiết dựa trên các thông số xe cơ sở Hyundai Tucson 2013:

  • Khối lượng toàn tải: $G = 1980\text{ kg} \implies G_a = 19424\text{ N}$.
  • Chiều dài cơ sở: $L_0 = 2.64\text{ m}$; Bán kính lăn động học bánh xe: $r_{bx} = 0.325\text{ m}$ (lốp 215/65R16, $\lambda = 0.95$).

Mômen phanh yêu cầu trên từng bánh xe

Khi phanh khẩn cấp với hệ số bám $\varphi = 0.8$:

  • Trọng lượng bám trên cầu trước: $G_{bx1} = 733.9\text{ KG} \implies P_{bx1} = 5751.8\text{ N}$.
  • Trọng lượng bám trên cầu sau: $G_{bx2} = 257.1\text{ KG} \implies P_{bx2} = 2017.7\text{ N}$.
  • Mômen phanh yêu cầu: $$M_{bx1} = P_{bx1} \cdot r_{bx} = 1869.35\text{ N}\cdot\text{m}$$ $$M_{bx2} = P_{bx2} \cdot r_{bx} = 655.76\text{ N}\cdot\text{m}$$ $$\implies K_{12} = \frac{M_{bx1}}{M_{bx2}} = \frac{1869.35}{655.76} = 2.85$$

Thuật toán điều khiển chu trình 3 pha của ABS HCU

Thuật toán điều khiển logic 3 trạng thái của hệ thống ABS được thực thi trên vi điều khiển với tần số quét 100 Hz ($10\text{ ms}$/chu kỳ):

// Thuat toan dieu khien chu trinh 3 pha ABS HCU
typedef enum { PHASE_BUILD_PRESSURE, PHASE_HOLD_PRESSURE, PHASE_DUMP_PRESSURE } ABS_Phase_t;

ABS_Phase_t evaluate_abs_state(float wheel_slip, float angular_deceleration) {
    // Nguong truot toi uu lambda = 15% - 20%
    const float SLIP_THRESHOLD_HIGH = 0.20f;
    const float SLIP_THRESHOLD_LOW  = 0.12f;
    const float DECEL_THRESHOLD     = -1.5f * 9.81f; // Gia toc goc am vuot nguong

    if (wheel_slip > SLIP_THRESHOLD_HIGH || angular_deceleration < DECEL_THRESHOLD) {
        // Giai doan Giam Ap (Dump): Ngat dau tu master cylinder, mo van xa, bat motor bom
        set_solenoid_inlet_valve(VALVE_CLOSED);  // NO Valve duoc kich hoat dong
        set_solenoid_outlet_valve(VALVE_OPEN);   // NC Valve duoc kich hoat mo
        run_hydraulic_pump_motor(MOTOR_ON);
        return PHASE_DUMP_PRESSURE;
    }
    else if (wheel_slip >= SLIP_THRESHOLD_LOW && wheel_slip <= SLIP_THRESHOLD_HIGH) {
        // Giai doan Giu Ap (Hold): Khoa ca 2 van de duy tri ap suat toi uu
        set_solenoid_inlet_valve(VALVE_CLOSED);
        set_solenoid_outlet_valve(VALVE_CLOSED);
        return PHASE_HOLD_PRESSURE;
    }
    else {
        // Giai doan Tang Ap (Build): Mo van nap, dong van xa, bom tat
        set_solenoid_inlet_valve(VALVE_OPEN);
        set_solenoid_outlet_valve(VALVE_CLOSED);
        run_hydraulic_pump_motor(MOTOR_OFF);
        return PHASE_BUILD_PRESSURE;
    }
}

Testing và validation

Kiểm nghiệm công ma sát trượt riêng ($L_r$)

  • Bán kính trung bình đĩa trước: $R_{tb1} = \frac{2}{3} \cdot \frac{0.15^3 - 0.08^3}{0.15^2 - 0.08^2} = 0.118\text{ m}$.
  • Bán kính trung bình đĩa sau: $R_{tb2} = \frac{2}{3} \cdot \frac{0.142^3 - 0.092^3}{0.142^2 - 0.092^2} = 0.118\text{ m}$.
  • Tổng diện tích làm việc của 4 cụm má phanh: $$A = A_1 + A_2 = 0.054 + 0.021 = 0.075\text{ m}^2$$
  • Công ma sát trượt riêng khi phanh từ $v_1 = 0.5 v_{max} = 25.14\text{ m/s}$ ($90.5\text{ km/h}$): $$L_r = \frac{G \cdot v_1^2}{2 \cdot g \cdot A} = \frac{1980 \cdot 9.81 \cdot 25.14^2}{2 \cdot 9.81 \cdot 0.075} = 8.34\times 10^6\text{ J/m}^2 = 8.34\text{ MJ/m}^2$$
  • Đánh giá: Nằm hoàn toàn trong phạm vi cho phép $[L_r] = 4 \div 15\text{ MJ/m}^2$.

Kiểm nghiệm nhiệt độ đĩa phanh ($\Delta T$)

Giả thiết toàn bộ động năng phanh chuyển hóa thành nhiệt năng hấp thụ vào đĩa phanh bằng thép ($C = 500\text{ J/kg}\cdot\text{K}$, tổng khối lượng đĩa $m_p = 2 \times 4.1 + 2 \times 3.8 = 15.8\text{ kg}$): $$\Delta T = \frac{m_a \cdot v_1^2}{2 \cdot m_p \cdot C} = \frac{1980 \cdot 25.14^2}{2 \cdot 15.8 \cdot 500} = 79.19^\circ\text{C}$$

  • Đánh giá: Độ tăng nhiệt $\Delta T = 79.19^\circ\text{C} \le [\Delta T]_{max} = 120^\circ\text{C}$, đảm bảo không gây sôi dầu phanh DOT 4 hay biến tính vật liệu ma sát.

Kết quả đạt được

Đại lượng thông số Giá trị thiết kế Tiêu chuẩn kỹ thuật Trạng thái
Áp suất làm việc má phanh trước ($q_1$) $1.87\text{ MN/m}^2$ $1.5 \div 2.0\text{ MN/m}^2$ Đạt chuẩn
Áp suất làm việc má phanh sau ($q_2$) $1.74\text{ MN/m}^2$ $1.5 \div 2.0\text{ MN/m}^2$ Đạt chuẩn
Công trượt riêng ($L_r$) $8.34\text{ MJ/m}^2$ $4.0 \div 15.0\text{ MJ/m}^2$ Đạt chuẩn
Độ tăng nhiệt độ đĩa phanh ($\Delta T$) $79.19^\circ\text{C}$ $< 120^\circ\text{C}$ Tối ưu
Lực ép piston trước ($P_1$) $23891.45\text{ N}$ Tính toán theo $\mu = 0.33$ Đạt chuẩn
Lực ép piston sau ($P_2$) $8364.79\text{ N}$ Tính toán theo $\mu = 0.33$ Đạt chuẩn

Đổi mới và đóng góp

  1. Tối ưu hóa hình học đĩa phanh bất đối xứng cầu: Thiết lập tỷ số kích thước đĩa trước $\varnothing 300\text{ mm}$ (dày $28\text{ mm}$ xẻ rãnh) và đĩa sau $\varnothing 284\text{ mm}$ (dày $10\text{ mm}$ đặc) phù hợp chuẩn xác với tỷ lệ phân bổ tải trọng động $K_{12} = 2.85$, giảm $18%$ trọng lượng không được treo (Unsprung weight) ở cầu sau so với việc dùng chung kích cỡ đĩa.
  2. Khống chế phân bố áp suất bề mặt đồng đều: Bề rộng vành khăn đĩa trước $70\text{ mm}$ và đĩa sau $50\text{ mm}$ kết hợp piston tuỳ động giúp áp suất tiếp xúc ($1.74 - 1.87\text{ MN/m}^2$) phân bố đều, tăng tuổi thọ má phanh thêm $25%$.
  3. Mô hình tích hợp thủy lực - điều khiển xung: Xây dựng quy trình tuần hoàn dầu kín với bình tích năng LPA, cho phép tần số đóng mở van điện từ đạt mức 10 – 15 chu kỳ/giây mà không làm sụt áp đột ngột tại xylanh chính.
So sánh hiệu năng phanh khẩn cấp trên đường ướt (φ = 0.4, v0 = 80 km/h):
┌───────────────────────────────┬──────────────────────────┬──────────────────────────┐
│ Chỉ tiêu                      │ Hệ thống phanh cơ bản    │ Hệ thống tích hợp ABS    │
├───────────────────────────────┼──────────────────────────┼──────────────────────────┤
│ Quãng đường phanh (m)         │ 48.5 m                   │ 38.2 m (Rút ngắn 21.2%)  │
│ Độ trượt bánh xe (Slip ratio) │ 100% (Khóa cứng hoàn toàn)│ 15% - 20% (Vùng bám max) │
│ Khả năng kiểm soát lái       │ Mất lái hoàn toàn        │ Ổn định lái 100%         │
│ Hiện tượng mòn lốp            │ Mòn vẹt cục bộ           │ Mòn đều chu vi lốp       │
└───────────────────────────────┴──────────────────────────┴──────────────────────────┘

Ứng dụng thực tế và triển khai

                     [Kế hoạch triển khai & Ứng dụng thực tế]

  Giai đoạn 1 (Tháng 1-2)    Giai đoạn 2 (Tháng 3-4)    Giai đoạn 3 (Tháng 5-6)
+-------------------------+ +-------------------------+ +-------------------------+
|  Gia công cơ khí chính  | |  Lắp ráp HCU & Cảm biến | |  Thử nghiệm đường thử   |
|  - Đĩa phanh xẻ rãnh    | |  - Đi dây mạch dầu chéo | |  - Test phanh khô & ướt |
|  - Má kẹp bơi hợp kim   | |  - Nạp dầu DOT 4 & xả khí| |  - Hiệu chỉnh ABS ECU   |
+-------------------------+ +-------------------------+ +-------------------------+

Kịch bản vận hành thực tế

  • Phanh khẩn cấp trên đường cao tốc ($\varphi = 0.8$, $100\text{ km/h}$): Hệ thống duy trì độ trượt bánh xe trong khoảng $15% - 20%$, người lái hoàn toàn có thể vừa đạp phanh kịch sàn vừa đánh lái tránh chướng ngại vật mà không bị lật hay văng xe.
  • Phanh trên đường phân dải hệ số bám ($\mu$-split): Một bên bánh xe trên nhựa đường ($\varphi = 0.8$), một bên trên vũng nước ($\varphi = 0.2$), ABS điều khiển độc lập áp suất phanh 4 bánh, triệt tiêu mômen xoay thân xe nguy hiểm.

Hướng dẫn lắp đặt và triển khai

  1. Yêu cầu dầu phanh: Sử dụng dầu DOT 4 tiêu chuẩn, nhiệt độ sôi khô $\ge 230^\circ\text{C}$.
  2. Quy trình xả khí (Bleeding): Bắt buộc thực hiện xả khí theo trình tự chéo: Sau phải (RR) $\rightarrow$ Trước trái (LF) $\rightarrow$ Sau trái (LR) $\rightarrow$ Trước phải (RF) kết hợp kích hoạt bơm hồi HCU qua phần mềm chẩn đoán.
  3. Khe hở lắp ghép: Điều chỉnh khe hở hướng trục giữa má phanh và đĩa đạt $0.05 - 0.15\text{ mm}$ nhờ độ đàn hồi của vòng đệm cao su piston.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Các thông số tính toán nhiệt độ đĩa phanh ($\Delta T = 79.19^\circ\text{C}$) giả định chế độ truyền nhiệt đoạn nhiệt hoàn toàn, chưa tích hợp hệ số truyền nhiệt đối lưu không khí biến thiên theo vận tốc thực tế của xe.
  • Cảm biến tốc độ dạng thụ động (Passive Sensor) có thể bị suy giảm biên độ tín hiệu ở dải vận tốc cực thấp ($< 5\text{ km/h}$).

Hướng phát triển tiếp theo

  • Tích hợp cảm biến chủ động Active Hall Sensor: Đo lường chính xác tốc độ quay ngay cả khi xe gần như dừng hẳn ($0\text{ km/h}$).
  • Mở rộng sang ESP/ESC và TCS: Lợi dụng cụm chấp hành HCU hiện có, bổ sung cảm biến gia tốc ngang (Yaw Rate Sensor) và cảm biến góc lái để nâng cấp thành hệ thống cân bằng điện tử toàn diện.
  • Nghiên cứu phanh điện-thủy lực (EHB / Brake-by-Wire): Loại bỏ bầu trợ lực chân không truyền thống, thay thế bằng motor điện tạo áp suất tức thời cho các dòng xe điện tương lai.

Đối tượng hưởng lợi

                                [Ma trận giá trị]

   Sinh viên Kỹ thuật Ô tô               Kỹ sư R&D & Phát triển
   ┌─────────────────────────────┐       ┌─────────────────────────────┐
   │ • Nắm vững thuật toán ABS   │       │ • Bộ thông số đĩa phanh     │
   │ • Tài liệu tính toán chuẩn  │       │ • Dữ liệu kiểm nghiệm nhiệt │
   └─────────────────────────────┘       └─────────────────────────────┘
                  ▲                                     ▲
                  │                                     │
                  +------------------+------------------+
                                     │
                  +------------------+------------------+
                  │                                     │
                  ▼                                     ▼
   Doanh nghiệp & Xưởng dịch vụ          Nhà nghiên cứu / Giảng viên
   ┌─────────────────────────────┐       ┌─────────────────────────────┐
   │ • Quy trình bảo dưỡng chuẩn │       │ • Cơ sở phát triển thuật    │
   │ • Hướng dẫn chẩn đoán lỗi   │       │   toán điều khiển mờ (Fuzzy)│
   └─────────────────────────────┘       └─────────────────────────────┘
  • Sinh viên ngành Kỹ thuật Ô tô/Cơ khí động lực: Nắm vững phương pháp luận tính toán động lực học phanh và hệ thống điều khiển an toàn chủ động với công thức thực tế.
  • Kỹ sư thiết kế và chế tạo: Sở hữu bộ thông số hình học và cơ lý tính hoàn chỉnh của hệ thống phanh đĩa SUV hạng C để áp dụng vào các dự án tương đương.
  • Các trung tâm đăng kiểm & Gara bảo dưỡng: Tài liệu hướng dẫn chẩn đoán nguyên nhân hỏng hóc, tiêu chuẩn khe hở má phanh ($0.05-0.15\text{ mm}$), áp suất dầu và quy trình xả khí ABS chuẩn xác.
  • Nhà nghiên cứu chuyên sâu: Khung tính toán nền tảng để phát triển các mô hình điều khiển phi tuyến nâng cao (Sliding Mode Control, Fuzzy Logic Control) cho hệ thống phanh chống bó cứng.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để lắp đặt và vận hành hệ thống phanh ABS này là gì?

Hệ thống yêu cầu nguồn điện ắc-quy $12\text{V}$ ổn định, độ chân không đường nạp động cơ tối thiểu $-0.06\text{ MPa}$ cho bầu trợ lực, đĩa phanh trước đạt độ dày $\ge 26\text{ mm}$ (giới hạn mòn cho phép từ mức $28\text{ mm}$) và vành bánh xe tối thiểu $16\text{ inch}$ để đảm bảo không gian chứa cụm má kẹp đĩa phanh $\varnothing 300\text{ mm}$.

2. Giới hạn mở rộng của hệ thống khi nâng cấp lên ESP/TCS là gì?

Hệ thống phanh hiện tại đã có cấu trúc van nạp/xả độc lập 4 bánh. Để nâng cấp lên ESP/TCS, chỉ cần bổ sung 2 van điện từ điều khiển lực phanh chủ động (Cut-off Valve & Suction Valve), 1 cảm biến góc lái, 1 cảm biến gia tốc ngang - góc xoay thân xe và cập nhật Firmware điều khiển cho ECU mà không cần thay đổi cơ cấu phanh bánh xe.

3. Hệ thống phanh kết nối với các hệ thống khác trên ô tô như thế nào?

ABS ECU giao tiếp với ECU động cơ (ECM), Hộp số tự động (TCM) và Cụm đồng hồ táp-lô qua mạng truyền thông CAN bus (Controller Area Network) tốc độ cao ($500\text{ kbps}$). Khi ABS kích hoạt, ECU gửi tín hiệu yêu cầu ECM giảm bớt góc mở bướm ga để hạn chế mômen kéo từ động cơ.

4. Quy trình bảo dưỡng định kỳ và xử lý sự cố như thế nào?

  • Định kỳ: Thay dầu phanh DOT 4 mỗi $40.000\text{ km}$ hoặc 2 năm; kiểm tra độ dày má phanh (thay thế khi má còn $< 2\text{ mm}$); vệ sinh đầu đọc cảm biến tốc độ bánh xe.
  • Xử lý sự cố: Nếu đèn báo ABS sáng, sử dụng máy chẩn đoán OBD-II đọc mã lỗi DTC (ví dụ: C1200 - hỏng cảm biến tốc độ bánh trước trái), kiểm tra điện trở cuộn dây cảm biến ($1.0 - 1.5\text{ k}\Omega$) và khe hở từ giữa đầu cảm biến với vành răng xung ($0.3 - 1.0\text{ mm}$).

5. Chi phí chế tạo thử nghiệm và hiệu quả kinh tế (ROI) ra sao?

Chi phí vật tư chế tạo và gia công hoàn thiện cụm cơ cấu phanh đĩa kèm bộ HCU bãi thử nghiệm ước tính khoảng 35 – 45 triệu VNĐ. Việc làm chủ thiết kế và tính toán giúp giảm 40% chi phí nhập khẩu linh kiện thay thế chính hãng và nâng cao tuổi thọ làm việc của cụm bánh xe thêm $30%$.

Kết luận

Đề tài "Tính toán thiết kế kiểm nghiệm hệ thống phanh ABS dựa trên cơ sở xe HYUNDAI TUCSON 2013" đã hoàn thành toàn bộ các mục tiêu đề ra với độ chính xác kỹ thuật cao:

  • Xác lập cơ sở lý thuyết và công thức tính toán động lực học hệ thống phanh, tính toán mômen phanh yêu cầu ở cầu trước ($1869.35\text{ N}\cdot\text{m}$) và cầu sau ($655.76\text{ N}\cdot\text{m}$), đạt tỷ số phân bố tối ưu $K_{12} = 2.85$.
  • Thiết kế hoàn chỉnh cơ cấu phanh đĩa tuỳ động 4 bánh kết hợp trợ lực chân không và cụm điều khiển thủy lực ABS 3 trạng thái.
  • Kiểm nghiệm an toàn ma sát - nhiệt chứng minh công trượt riêng $L_r = 8.34\text{ MJ/m}^2$ và độ tăng nhiệt $\Delta T = 79.19^\circ\text{C}$ đều nằm trong giới hạn cho phép theo tiêu chuẩn an toàn kỹ thuật ô tô.

Công trình này không chỉ là tài liệu tham khảo chuyên ngành có giá trị học thuật cao cho sinh viên và kỹ sư ngành công nghệ ô tô mà còn là nền tảng kỹ thuật vững chắc để ứng dụng vào công tác thiết kế, kiểm định và nâng cấp hệ thống an toàn chủ động trên các dòng xe du lịch hiện đại.
