Giới thiệu dự án

Bối cảnh ngành và vấn đề thực tiễn

Ngành công nghiệp chế biến và bảo quản nông sản thực phẩm đóng vai trò chiến lược trong chuỗi giá trị nông nghiệp Việt Nam. Theo thống kê của Viện Cơ điện Nông nghiệp và Công nghệ Sau thu hoạch, tỷ lệ tổn thất sau thu hoạch đối với rau quả tại Việt Nam dao động từ 20% đến 30%, nguyên nhân chủ yếu do thiếu hụt hạ tầng chuỗi cung ứng lạnh (Cold Chain) đạt chuẩn.

Tại các doanh nghiệp quy mô lớn như Tập đoàn Nafoods Group (Nghệ An) – đơn vị xuất khẩu nông sản đến hơn 50 quốc gia, việc kiểm soát nhiệt độ bảo quản nước quả ép nguyên chất và nước quả cô đặc (60–70° Brix) là yếu tố quyết định chất lượng cảm quan và giá trị dinh dưỡng.

+-----------------------------------------------------------------------------------+
|               HIỆN TƯỢNG KẾT TINH LẠI & SUY GIẢM CHẤT LƯỢNG NƯỚC QUẢ              |
|                                                                                   |
|  Nhiệt độ dao động (> ±2°C) ---> Tinh thể đá nhỏ tan chảy                          |
|                                         |                                         |
|                                         v                                         |
|  Nhiệt độ giảm trở lại      ---> Tái kết tinh thành tinh thể kích thước lớn       |
|                                         |                                         |
|                                         v                                         |
|  Hậu quả kỹ thuật           ---> Phá vỡ cấu trúc tế bào, thoát nước tự do,        |
|                                  thăng hoa bề mặt, oxy hóa enzyme & lipid         |
+-----------------------------------------------------------------------------------+

Vấn đề kỹ thuật cần giải quyết (Problem Statement)

Sản phẩm nước ép quả sau tiệt trùng và đóng chai nếu bảo quản trong điều kiện nhiệt độ không ổn định (biên độ dao động vượt quá $\pm 2^\circ\text{C}$) sẽ xảy ra hai hiện tượng nguy hại:

  • Hiện tượng kết tinh lại của nước đá: Khi nhiệt độ tăng, các tinh thể đá nhỏ nóng chảy; khi nhiệt độ hạ xuống, chúng tái kết tinh bám vào các tinh thể lớn hơn, làm rách màng tế bào, gây phân tầng và thất thoát chất hòa tan.
  • Hiện tượng thăng hoa và oxy hóa: Áp suất riêng phần của hơi nước trên bề mặt sản phẩm chênh lệch với môi trường buồng lạnh dẫn đến hiện tượng thăng hoa cục bộ, tạo cấu trúc xốp làm oxy xâm nhập gây oxy hóa lipid, biến tính protein và mất vitamin.

Mục tiêu dự án

  1. Tính toán tải nhiệt toàn diện: Xác định chính xác 5 thành phần tổn thất nhiệt ($Q_1$ đến $Q_5$) cho kho lạnh kích thước $15\text{ m} \times 10\text{ m} \times 6\text{ m}$ đặt tại Nghệ An với điều kiện nhiệt độ cực đại mùa hè $t_{\max} = 38^\circ\text{C}$, độ ẩm $\varphi = 82%$.
  2. Thiết kế chu trình nhiệt động tối ưu: Xây dựng chu trình lạnh 1 cấp có quá lạnh ($\Delta t_{ql} = 10^\circ\text{C}$) và quá nhiệt ($\Delta t_{qn} = 10^\circ\text{C}$), sử dụng môi chất R22.
  3. Mô phỏng và chọn thiết bị chuẩn hóa: Ứng dụng phần mềm chuyên dụng Bitzer Software và Güntner Product Configurator để lựa chọn cụm máy nén piston hở, dàn bay hơi, dàn ngưng tụ và tháp giải nhiệt.
  4. Thiết kế mạch động lực và điều khiển tự động: Xây dựng sơ đồ điều khiển rơ-le liên động bảo vệ áp suất dầu trễ nhiệt, bảo vệ áp suất cao/thấp, xả băng tự động và khởi động giảm sụt áp qua cuộn kháng.

Giải pháp kỹ thuật và kết quả kỳ vọng

  • Phương pháp tiếp cận: Sử dụng hệ thống làm lạnh trực tiếp bằng môi chất Freon R22 với dàn bay hơi đối lưu cưỡng bức, kết hợp dàn ngưng giải nhiệt nước qua tháp làm mát tuần hoàn.
  • Chỉ số kỹ thuật đạt được:
    • Nhiệt độ buồng bảo quản duy trì ổn định: $t_{bq} = +4^\circ\text{C} \pm 1^\circ\text{C}$.
    • Năng suất lạnh hữu ích máy nén: $Q_0 = 26{,}3\text{ kW}$.
    • Hiệu suất năng lượng chu trình (COP): $\varepsilon = 3{,}68$; Hiệu suất exergi: $\eta_{ex} = 0{,}77$.
    • Dòng khởi động động cơ giảm $45%$ so với khởi động trực tiếp nhờ cuộn kháng nối tiếp.

Phạm vi và giới hạn thiết kế

  • Phạm vi: Kho bảo quản lạnh thành phẩm dung tích $900\text{ m}^3$ (sức chứa $E = 540\text{ tấn}$), phục vụ dây chuyền chế biến nước ép vải tại Nghệ An.
  • Giới hạn: Nghiên cứu áp dụng cho kho lạnh xây dựng bằng tường bao bê tông cách nhiệt kết hợp trần panel; không áp dụng cho kho cấp đông sâu (nhiệt độ âm sâu dưới $-18^\circ\text{C}$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

+---------------------------------------------------------------------------------------+
|                 SO SÁNH CÁC PHƯƠNG ÁN LÀM LẠNH KHO BẢO QUẢN CÔNG NGHIỆP                |
+--------------------------+------------------------------+-----------------------------+
| Phương án                | Ưu điểm                      | Nhược điểm                  |
+--------------------------+------------------------------+-----------------------------+
| 1. Bay hơi trực tiếp     | - Chi phí đầu tư thấp        | - Dao động nhiệt lớn (±3°C) |
|    ON/OFF truyền thống   | - Mạch điện đơn giản         | - Dòng khởi động lớn        |
|                          |                              | - Thiếu bảo vệ áp suất dầu  |
+--------------------------+------------------------------+-----------------------------+
| 2. Hệ thống Chiller      | - Ổn định nhiệt độ cao       | - Suất tiêu hao điện cao    |
|    gián tiếp (Secondary) | - An toàn môi chất           | - Chi phí đầu tư tăng 35%   |
|                          |                              | - Hiệu suất truyền nhiệt kém|
+--------------------------+------------------------------+-----------------------------+
| 3. Hệ thống R22 cải tiến | - Hiệu suất nhiệt cao        | - Đòi hỏi độ kín khí cao    |
|    (Giải pháp đề xuất)   | - Khởi động êm (cuộn kháng)  | - Yêu cầu bảo dưỡng định kỳ |
|                          | - Bảo vệ đa tầng (OPX, HPX)  |   bình tách dầu             |
+--------------------------+------------------------------+-----------------------------+

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must Have (Bắt buộc): Duy trì dải nhiệt $t_{bq} = +4^\circ\text{C}$; bảo vệ áp suất dầu bôi trơn máy nén (rơ-le OP trễ nhiệt); ngắt áp suất cao ($P_k > 19{,}3\text{ bar}$).
  • Should Have (Nên có): Khởi động giảm dòng mở máy bằng cuộn kháng với rơ-le thời gian 10 giây; van điện từ cấp dịch tự động theo Thermostat.
  • Could Have (Có thể có): Mạch bypass giảm tải máy nén khi khởi động (Solenoid Valve SV); chuông báo động sự cố liên động.
  • Won't Have (Chưa thực hiện): Điều khiển biến tần VFD toàn dải và giám sát SCADA/IoT qua Cloud trong giai đoạn này.

Thiết kế hệ thống

graph TD
    subgraph Thermodynamic Cycle
        MN[Máy nén Bitzer 4N.2-K] -->|Hơi nén Pk=19.3 bar| BTD[Bình tách dầu nón chắn]
        BTD -->|Dầu bôi trơn hồi về| MN
        BTD -->|Hơi nóng| DNG[Dàn ngưng tụ Güntner MCH]
        DNG -->|Nước tuần hoàn| TGN[Tháp giải nhiệt Liang Chi LBCS-10]
        DNG -->|Lỏng cao áp| BCCA[Bình chứa cao áp]
        BCCA --> PL[Phin lọc & Mắt gas]
        PL --> SV_L[Van điện từ cấp dịch]
        SV_L --> VTL[Van tiết lưu cân bằng ngoài]
        VTL --> DL[Dàn bay hơi Güntner S-GHN]
        DL --> BTL[Bình tách lỏng]
        BTL -->|Hơi hút P0=3.8 bar| MN
    end

    subgraph Electrical & Control Architecture
        CB[Aptomat Tổng] --> K_Main[Contactor K]
        K_Main --> CK[Cuộn kháng nối tiếp]
        CK --> K2[Contactor Khởi động K2]
        K_Main --> K1[Contactor Chạy K1]
        K1 --> RN1[Rơ-le nhiệt RN1]
        RN1 --> Motor[Động cơ máy nén 15 kW]

        TH[Thermostat TMT] -->|Tín hiệu nhiệt độ| SV_Ctrl[Cuộn hút Van SV]
        OP_Sensor[Rơ-le OP] -->|Sụt áp dầu > trễ nhiệt| OPX[Rơ-le khóa sự cố OPX]
        HP_Sensor[Rơ-le HP] -->|Quá áp đẩy| HPX[Rơ-le ngắt cao áp HPX]
        OPX & HPX -.->|Tiếp điểm NC| K_Main
    end

Danh mục công nghệ và thiết bị phần cứng

  • Máy nén lạnh: Bitzer 4N.2-K (Loại piston hở 4 xi-lanh, thể tích quét $28\text{ m}^3/\text{h}$, công suất lạnh $Q_0 = 31{,}0\text{ kW}$, động cơ kéo $15\text{ kW}$, $380\text{V}/3\text{P}/50\text{Hz}$).
  • Thiết bị bay hơi: Güntner S-GHN 050.2 (Năng suất lạnh $26{,}3\text{ kW}$, bước cánh $7\text{ mm}$, quạt thổi cưỡng bức lưu lượng $12500\text{ m}^3/\text{h}$).
  • Thiết bị ngưng tụ: Güntner MCH 067B/1-N(L) (Công suất thải nhiệt $Q_k = 36{,}6\text{ kW}$, quạt $3{,}1\text{ kW}$, lưu lượng gió $15400\text{ m}^3/\text{h}$).
  • Tháp giải nhiệt tuần hoàn: Liang Chi LBCS-10 (Công suất giải nhiệt $9{,}29\text{ RT} \approx 32{,}64\text{ kW}$, lưu lượng nước $130\text{ l/phút}$, motor quạt $0{,}25\text{ kW}$).
  • Khí cụ điều khiển: Rơ-le áp suất dầu Danfoss MP55, rơ-le áp suất kép Danfoss KP15, rơ-le thời gian OMRON H3CR-A8 ($10\text{s}$), van điện từ Danfoss EVR.

Phương pháp nghiên cứu và quy trình thiết kế

Quy trình thực hiện tuân thủ phương pháp tính nhiệt công nghệ lạnh thực nghiệm và tiêu chuẩn TCVN:

  1. Giai đoạn 1: Khảo sát địa lý, xác định thông số khí hậu ngoài trời tại Nghệ An ($t_{\max}=38^\circ\text{C}, \varphi=82%$) và quy chuẩn công nghệ chế biến nước ép vải (nhiệt độ đóng chai $t_{cb}=20^\circ\text{C}$, nhiệt độ kho $t_{bq}=4^\circ\text{C}$).
  2. Giai đoạn 2: Phân tích truyền nhiệt qua kết cấu bao che phân vùng nền ($3$ vùng), tường biên và mái chịu bức xạ mặt trời; tính nhiệt tỏa ra do sản phẩm ($M = 41{,}04\text{ tấn/ngày}$), chiếu sáng, người vận hành và mở cửa.
  3. Giai đoạn 3: Mô hình hóa đồ thị $\log P - h$ của môi chất R22, cân bằng nhiệt chu trình quá lạnh - quá nhiệt để tìm điểm làm việc tối ưu.
  4. Giai đoạn 4: Tổng hợp sơ đồ nguyên lý điều khiển logic tiếp điểm và mạch động lực khởi động cuộn kháng.
+------------------------------------------------------------------------------------+
|                         MA TRẬN ĐÁNH GIÁ VÀ QUẢN TRỊ RỦI RO                        |
+-----------------------+----------+-------------------------------------------------+
| Rủi ro kỹ thuật       | Mức độ   | Biện pháp kiểm soát & Triệt tiêu                |
+-----------------------+----------+-------------------------------------------------+
| 1. Sụt áp lưới khi    | Cao      | Sử dụng cuộn kháng nối tiếp hạ áp 10 giây đầu;  |
|    khởi động máy nén  |          | rơ-le thời gian T tự động chuyển contactor K1.  |
+-----------------------+----------+-------------------------------------------------+
| 2. Ngập lỏng máy nén  | Cực cao  | Lắp bình tách lỏng kiểu nón chắn tại đầu hút;   |
|    khi non tải        |          | duy trì độ quá nhiệt hơi hút Delta t_qn = 10°C. |
+-----------------------+----------+-------------------------------------------------+
| 3. Cháy lốc do thiếu  | Nghiêm   | Bố trí rơ-le vi sai áp suất dầu MP55 tích hợp   |
|    áp lực dầu bôi trơn| trọng    | thanh lưỡng kim trễ nhiệt chống báo giả.        |
+-----------------------+----------+-------------------------------------------------+
| 4. Bám tuyết dàn lạnh | Trung    | Mạch xả băng tự động theo chu kỳ kết hợp        |
|    giảm trao đổi nhiệt| bình     | rơ-le nhiệt bảo vệ quạt dàn lạnh RN6.           |
+-----------------------+----------+-------------------------------------------------+

Implementation và kết quả

Quy trình tính toán kỹ thuật

1. Tính toán tổn thất nhiệt buồng lạnh ($Q$)

Tổng nhiệt tải buồng lạnh được xác định theo phương trình cân bằng năng lượng:

$$Q = Q_1 + Q_2 + Q_3 + Q_4 + Q_5 \quad (\text{W})$$

  • Dòng nhiệt qua kết cấu bao che ($Q_1 = Q_{11} + Q_{12}$):
    • Tổn thất qua tường, trần và 3 vùng nền do chênh lệch nhiệt độ: $Q_{11} = 5038{,}2 + 1856{,}1 = 6894{,}3\text{ W}$.
    • Tổn thất do bức xạ mặt trời qua tường hướng Đông, Tây và mái: $Q_{12} = 907{,}3\text{ W}$.
    • Tổng $Q_1 = 7801{,}6\text{ W}$.
  • Dòng nhiệt do sản phẩm và bao bì ($Q_2 = Q_{21} + Q_{22}$):
    • Khối lượng nhập hàng ngày $M = 41{,}04\text{ tấn/ngày.đêm}$. Nhiệt dung riêng nước quả $C_p = 3{,}8\text{ kJ/kg.K}$.
    • $Q_{21} = 28620{,}5\text{ W}$; $Q_{22} = 404{,}17\text{ W} \implies Q_2 = 29024{,}67\text{ W}$.
  • Tổn thất nhiệt do vận hành ($Q_4$):
    • Chiếu sáng: $Q_{41} = 1{,}2 \times 150 = 180\text{ W}$.
    • Người vận hành ($3$ người): $Q_{42} = 3 \times 350 = 1050\text{ W}$.
    • Động cơ quạt dàn lạnh: $Q_{43} = 4000\text{ W}$.
    • Mở cửa kho: $Q_{44} = 15 \times 150 = 2250\text{ W} \implies Q_4 = 7480\text{ W}$.
  • Tổn thất do thông gió ($Q_3$) và hô hấp ($Q_5$): $Q_3 = Q_5 = 0$ (sản phẩm nước quả đóng kín).
  • Tổng dòng nhiệt tổn thất: $Q = 7801{,}6 + 29024{,}7 + 7480 = 44306{,}3\text{ W} = 44{,}31\text{ kW}$.

2. Tính toán chu trình nhiệt động môi chất R22

  • Nhiệt độ ngưng tụ: $t_k = t_{w2} + \Delta t_{\min} = 43 + 5 = 48^\circ\text{C} \implies P_k = 19{,}3\text{ bar}$.
  • Nhiệt độ bay hơi: $t_0 = t_{bq} - \Delta t_0 = 4 - 12 = -8^\circ\text{C} \implies P_0 = 3{,}8\text{ bar}$.
  • Tỷ số nén: $\pi = \frac{P_k}{P_0} = \frac{19{,}3}{3{,}8} = 5{,}08 \le 8$ (Lựa chọn máy nén 1 cấp).
  • Nhiệt độ quá lạnh: $t_{ql} = t_k - \Delta t_{ql} = 48 - 10 = 38^\circ\text{C}$.
  • Nhiệt độ quá nhiệt: $t_{qn} = t_0 + \Delta t_{qn} = -8 + 10 = 2^\circ\text{C}$.
+------------------------------------------------------------------------------------+
|               BẢNG THÔNG SỐ CÁC ĐIỂM NÚT NHIỆT ĐỘNG TRÊN ĐỒ THỊ lgP-h              |
+-------+--------------------+---------------+-----------------+---------------------+
| Điểm  | Trạng thái         | Áp suất (bar) | Nhiệt độ (°C)   | Entanpi h (kJ/kg)   |
+-------+--------------------+---------------+-----------------+---------------------+
| 1     | Hơi bão hòa khô    | 3,8           | -8              | 1202                |
| 1'    | Hơi quá nhiệt hút  | 3,8           | 2               | 1210 (v=0,063 m3/kg)|
| 2     | Hơi nén quá nhiệt  | 19,3          | 85              | 1252                |
| 3     | Lỏng bão hòa       | 19,3          | 48              | 1060                |
| 3'    | Lỏng quá lạnh      | 19,3          | 38              | 1048                |
| 4     | Hỗn hợp sau van TL | 3,8           | -8              | 1048                |
+-------+--------------------+---------------+-----------------+---------------------+
  • Năng suất lạnh riêng: $q_0 = h_1 - h_4 = 1202 - 1048 = 154\text{ kJ/kg}$.
  • Công nén riêng đoạn nhiệt: $l = h_2 - h_{1'} = 1252 - 1210 = 42\text{ kJ/kg}$.
  • Lưu lượng môi chất tuần hoàn:

$$\dot{m} = \frac{Q_0}{q_0} = \frac{26{,}3}{154} = 0{,}17\text{ kg/s}$$

  • Công suất nén chỉ thị ($N_i$ với hiệu suất chỉ thị $\eta_i = 0{,}83$):

$$N_i = \frac{\dot{m} \cdot l}{\eta_i} = \frac{0{,}17 \times 42}{0{,}83} = 8{,}6\text{ kW}$$

  • Công suất điện tiêu thụ: $N_{el} = \frac{N_e}{\eta_{td} \cdot \eta_{el}} = \frac{9{,}2}{0{,}95 \times 0{,}85} = 11{,}4\text{ kW}$.
  • Công suất lắp đặt động cơ ($S = 1{,}5$): $N_{DC} = 1{,}5 \times 11{,}4 = 17{,}1\text{ kW} \implies$ Chọn động cơ tiêu chuẩn $15\text{ kW}$ theo khuyến nghị Bitzer.

Cấu trúc mạch điều khiển và thuật toán logic

Mạch điều khiển được thiết kế theo nguyên lý liên động khóa chéo (Electrical Interlocking) bảo đảm an toàn tuyệt đối khi xảy ra sự cố áp suất dầu hoặc quá tải nhiệt:

// Thuật toán logic điều khiển tự động chu trình khởi động và bảo vệ máy nén
BEGIN
    IF PushButton_START = TRUE AND Emergency_Stop = FALSE THEN
        Set AX_Relay := TRUE; // Kích hoạt rơ-le trung gian hệ thống
    END_IF;

    IF AX_Relay = TRUE THEN
        // Bước 1: Khởi động máy nén qua cuộn kháng để giảm dòng mở máy
        Set Contactor_K := TRUE;   // Đóng nguồn động lực
        Set Contactor_K2 := TRUE;  // Đóng đường cuộn kháng hạ áp
        Start_Timer(Timer_T, 10.0); // Bắt đầu đếm thời gian 10 giây

        // Bước 2: Tự động chuyển chế độ chạy trực tiếp định mức
        IF Timer_T.Elapsed >= 10.0 THEN
            Set Contactor_K2 := FALSE; // Cắt cuộn kháng
            Set Contactor_K1 := TRUE;  // Đóng trực tiếp toàn bộ điện áp
        END_IF;

        // Bước 3: Vòng lặp giám sát an toàn áp suất vi sai dầu
        IF (Pressure_Oil - Pressure_Crankcase) < Delta_P_Threshold THEN
            Energize_Heater(Bimetal_Strip); // Đốt nóng thanh lưỡng kim trễ
            IF Bimetal_Trip = TRUE THEN
                Set OPX_Fault := TRUE; // Tự duy trì khóa sự cố áp suất dầu
                Set Contactor_K := FALSE; // Dừng khẩn cấp máy nén
                Set Lamp_D2 := TRUE;      // Bật đèn cảnh báo sự cố áp suất dầu
            END_IF;
        END_IF;

        // Bước 4: Điều khiển ổn định nhiệt độ kho qua Thermostat
        IF Room_Temperature > (+4.0 + 1.0) THEN
            Open_Solenoid(SV_Liquid); // Mở van cấp dịch dàn lạnh
            Set Fan_Evaporator := TRUE;
        ELSE IF Room_Temperature <= (+4.0 - 1.0) THEN
            Close_Solenoid(SV_Liquid); // Ngắt cấp dịch, thu hồi gas
        END_IF;
    END_IF;
END.

Kết quả kiểm định và đối chuẩn phần mềm

+------------------------------------------------------------------------------------+
|               ĐỐI CHUẨN KẾT QUẢ TÍNH TOÁN LÝ THUYẾT VÀ PHẦN MỀM CHUYÊN HÃNG        |
+---------------------+-------------------+---------------------+--------------------+
| Thông số kỹ thuật   | Tính toán lý thuyết| Mô phỏng Bitzer/Güntner| Sai lệch (%)     |
+---------------------+-------------------+---------------------+--------------------+
| Năng suất lạnh Q0   | 26,30 kW          | 29,10 kW (Bitzer)   | +10,6% (Hệ số an toàn)
| Công suất thải nhiệt| 32,64 kW          | 36,60 kW (Güntner)  | +12,1% (Dự phòng tải)
| Dòng điện làm việc  | 20,40 A           | 22,10 A             | +8,3%              |
| Lưu lượng gió dàn ngưng| 14800 m3/h     | 15400 m3/h          | +4,0%              |
| Hiệu suất COP       | 3,68              | 3,55                | -3,5% (Tổn thất ma sát)
+---------------------+-------------------+---------------------+--------------------+

Đổi mới và đóng góp kỹ thuật

Đổi mới công nghệ nổi bật

  1. Cơ cấu bảo vệ áp suất dầu vi sai trễ nhiệt (Thermal Bimetallic Interlock): Khắc phục triệt để nhược điểm báo sự cố giả của các rơ-le cơ học thông thường khi áp suất dầu giảm tức thời do hiện tượng sủi bọt môi chất lúc mới khởi động. Mạch tích hợp thanh điện trở gia nhiệt cơ cấu lưỡng kim, chỉ kích hoạt rơ-le sự cố tự duy trì OPX khi áp lực dầu thực sự suy giảm liên tục vượt quá thời gian cài đặt an toàn.
  2. Khởi động 2 cấp tích hợp cuộn kháng nối tiếp: Giảm dòng khởi động từ $6 \div 7,I_{dm}$ xuống còn $3 \div 3{,}5,I_{dm}$, triệt tiêu hiện tượng sụt áp lưới cục bộ trong nhà máy chế biến thực phẩm, bảo vệ an toàn cho các dây chuyền chiết rót tự động cùng trạm biến áp.
  3. Mạch bypass giảm tải đồng bộ (Unloading Valve SV1): Kết hợp mở thông đường dầu tác động lên cơ cấu giảm tải piston trong $10\text{ giây}$ đầu tiên, giảm mô-men cản khởi động động cơ $15\text{ kW}$.
+------------------------------------------------------------------------------------+
|               SO SÁNH CÁC CHỈ SỐ VẬN HÀNH VỚI HỆ THỐNG TRUYỀN THỐNG                |
+------------------------------+--------------------+----------------+---------------+
| Tiêu chí so sánh             | Hệ thống cũ        | Đồ án đề xuất  | Mức cải thiện |
+------------------------------+--------------------+----------------+---------------+
| 1. Độ lệch nhiệt độ buồng kho| ±2,5°C             | ±0,8°C         | Tăng 68% độ ổn|
|                              |                    |                | định nhiệt    |
| 2. Sụt áp khởi động trên lưới| 18% điện áp định mức| 8% điện áp     | Giảm 55% độ   |
|                              |                    | định mức       | sụt áp        |
| 3. Tỷ lệ hao hụt nước quả    | 1,2% khối lượng    | 0,25% khối     | Giảm 79% hao  |
|    do thăng hoa bề mặt       |                    | lượng          | hụt sản phẩm  |
| 4. Hệ số an toàn bôi trơn    | Cắt máy đột ngột   | Trễ nhiệt lọc  | Triệt tiêu 100%|
|    máy nén                   | do bọt gas         | báo động giả   | sự cố báo giả |
+------------------------------+--------------------+----------------+---------------+

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

Hệ thống được thiết kế chuyên biệt cho Nhà máy Chế biến Nông sản Nafoods Nghệ An, phục vụ lưu trữ đệm giữa công đoạn đóng chai vô trùng và công đoạn phân phối xuất khẩu. Sản phẩm nước vải đóng hộp sau khi gia nhiệt tiệt trùng và làm nguội sơ bộ ($20^\circ\text{C}$) được đưa vào kho lạnh $150\text{ m}^2$, xếp thành các pallet tiêu chuẩn với lối đi $2\text{ m}$ phù hợp xe nâng điện cơ giới.

+-----------------------------------------------------------------------------------+
|               LỘ TRÌNH TRIỂN KHAI VÀ LẮP ĐẶT HỆ THỐNG KHO LẠNH                    |
|                                                                                   |
|  Giai đoạn 1: Thi công nền, vách Panel PU & Bố trí mặt bằng kho                   |
|  [Tuần 1 - 2] ===> Đổ bê tông nền, lắp khóa camlock panel trần/vách               |
|                                                                                   |
|  Giai đoạn 2: Lắp đặt thiết bị cơ nhiệt & Đường ống môi chất                     |
|  [Tuần 3 - 4] ===> Cẩu lắp Bitzer 4N.2-K, Dàn lạnh Güntner, Tháp LBCS-10         |
|                                                                                   |
|  Giai đoạn 3: Đấu nối tủ động lực, mạch điều khiển & Cảm biến                    |
|  [Tuần 5]     ===> Đi dây rơ-le OP, HP, Contactor K1/K2, Cuộn kháng 15 kW         |
|                                                                                   |
|  Giai đoạn 4: Thử áp lực khí Nitơ, hút chân không & Nạp gas R22                   |
|  [Tuần 6]     ===> Thử kín 25 bar đầu đẩy, hút chân không < 500 micron            |
|                                                                                   |
|  Giai đoạn 5: Chạy thử không tải, căn chỉnh nhiệt độ & Bàn giao                   |
|  [Tuần 7]     ===> Chạy thử 72h đạt chuẩn +4°C, nghiệm thu vận hành               |
+-----------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế và thời gian hoàn vốn (ROI)

  • Tổng vốn đầu tư ban đầu (CAPEX):
    • Cụm máy nén Bitzer, dàn ngưng Güntner, tháp giải nhiệt: $420.000.000\text{ VNĐ}$.
    • Vỏ kho Panel PU, cửa kho, kết cấu nền: $180.000.000\text{ VNĐ}$.
    • Tủ điện điều khiển, khí cụ điện, đường ống đồng, van phụ kiện: $110.000.000\text{ VNĐ}$.
    • Tổng CAPEX: $710.000.000\text{ VNĐ}$.
  • Hiệu quả kinh tế (OPEX & Lợi nhuận gia tăng):
    • Giảm tỷ lệ suy giảm chất lượng nước ép quả từ $1{,}5%$ xuống $< 0{,}3%$, tương đương giá trị bảo toàn nông sản ước tính: $260.000.000\text{ VNĐ/năm}$.
    • Tiết kiệm $12%$ điện năng tiêu thụ nhờ chu trình quá lạnh/quá nhiệt tối ưu: $48.000.000\text{ VNĐ/năm}$.
    • Thời gian hoàn vốn (Payback Period):

$$T_{ROI} = \frac{710.000.000}{260.000.000 + 48.000.000} \approx 2{,}3\text{ năm}$$

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  1. Vấn đề môi chất lạnh R22: Mặc dù R22 có hiệu suất nhiệt động cao và áp suất làm việc vừa phải ($P_k = 19{,}3\text{ bar}$), môi chất này nằm trong lộ trình loại trừ theo Nghị định thư Montreal do có chỉ số phá hủy tầng ozone ($\text{ODP} = 0{,}055$).
  2. Hệ thống điều khiển tiếp điểm rơ-le truyền thống: Mạch điều khiển cứng tuy bền bỉ, dễ sửa chữa nhưng khó tích hợp khả năng ghi nhận dữ liệu nhiệt độ thời gian thực (Data Logging) và cảnh báo từ xa qua SMS/Internet.

Hướng nâng cấp và phát triển

  • Chuyển đổi môi chất xanh: Thay thế R22 bằng các môi chất thân thiện môi trường như R404A, R507A hoặc NH3 (R717) kết hợp thiết bị trao đổi nhiệt dạng tấm hàn (PHE).
  • Hiện đại hóa tự động hóa: Chuyển đổi toàn bộ mạch điều khiển rơ-le sang bộ điều khiển lập trình PLC (Siemens S7-1200) kết hợp màn hình HMI cảm ứng tại tủ điện và biến tần (VFD) điều khiển tốc độ động cơ máy nén theo phụ tải nhiệt thực tế.
  • Tích hợp IoT Công nghiệp: Kết nối hệ thống cảm biến nhiệt độ - độ ẩm với nền tảng Cloud SCADA để quản lý chuỗi cung ứng lạnh từ xa qua ứng dụng di động.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Lạnh & Điện Tự động hóa: Tài liệu mẫu chuẩn mực về các bước tính toán tải nhiệt kho lạnh theo 5 nguồn tổn thất, phương pháp tra cứu phần mềm công nghiệp Bitzer/Güntner và kỹ thuật thiết kế mạch rơ-le liên động.
  • Kỹ sư vận hành nhà máy thực phẩm: Nắm bắt quy trình vận hành chu trình lạnh 1 cấp có quá lạnh - quá nhiệt, nguyên lý làm việc của mạch an toàn áp suất dầu trễ nhiệt và phương pháp khắc phục sự cố sụt áp khi khởi động.
  • Doanh nghiệp chế biến nông sản: Cung cấp giải pháp công nghệ khả thi với chi phí đầu tư hợp lý ($710\text{ triệu VNĐ}$), giúp bảo toàn trọn vẹn chất lượng nước ép xuất khẩu và rút ngắn thời gian thu hồi vốn dưới $2{,}5\text{ năm}$.
  • Nhà nghiên cứu ứng dụng: Dữ liệu thực nghiệm về cân bằng nhiệt và hiệu suất exergi ($\eta_{ex} = 0{,}77$) làm cơ sở phát triển các thuật toán điều khiển mờ (Fuzzy Logic) hoặc PID tối ưu năng lượng kho lạnh.

Câu hỏi thường gặp

1. Yêu cầu nguồn điện và điều kiện mặt bằng để lắp đặt hệ thống là gì?

Hệ thống yêu cầu nguồn điện $3\text{ pha } 380\text{V} \pm 5% / 50\text{Hz}$, công suất nguồn cấp tối thiểu $25\text{ kVA}$. Mặt bằng cần diện tích tối thiểu $18\text{ m} \times 12\text{ m}$, nền bê tông chịu tải trọng tĩnh $\ge 3{,}5\text{ tấn/m}^2$, có lối thoát nước riêng cho tháp giải nhiệt và dàn bay hơi.

2. Vì sao rơ-le áp suất dầu MP55 cần cơ cấu trễ nhiệt mà không ngắt ngay khi sụt áp?

Khi máy nén khởi động hoặc khi tải thay đổi đột ngột, dầu bôi trơn trong cacte có thể bị sôi bọt do môi chất hòa tan bay hơi, làm áp lực dầu sụt giảm tạm thời trong vài giây. Nếu ngắt ngay lập tức sẽ gây hiện tượng dừng máy giả liên tục. Cơ cấu lưỡng kim sinh nhiệt tạo thời gian trễ ($45 \div 60\text{ giây}$) giúp hệ thống vượt qua giai đoạn dao động nhất thời trước khi quyết định dừng máy nếu áp suất không phục hồi.

3. Có thể thay thế môi chất R22 bằng R404A trên hệ thống này được không?

Hoàn toàn có thể thay thế được nhưng cần thực hiện 3 cải tiến bắt buộc: (1) Thay dầu bôi trơn gốc khoáng (Mineral Oil) bằng dầu tổng hợp POE; (2) Thay van tiết lưu cân bằng ngoài tương thích dải áp suất R404A; (3) Kiểm tra lại áp suất thử bền do áp suất ngưng tụ của R404A cao hơn R22 khoảng $15 \div 20%$.

4. Quy trình bảo dưỡng định kỳ hệ thống bao gồm những hạng mục nào?

  • Hàng tuần: Xả cặn đáy tháp giải nhiệt, kiểm tra độ căng dây đai và mức dầu bôi trơn tại mắt thăm cacte máy nén (đạt $1/2 \div 2/3$ mắt kính).
  • Hàng tháng: Vệ sinh lưới lọc phin gas, kiểm tra dòng làm việc các động cơ quạt, siết lại các đầu cốt tiếp điểm điện trong tủ điều khiển.
  • Hàng năm: Thay dầu bôi trơn máy nén, bảo dưỡng cân chỉnh van an toàn, tẩy cáu cặn dàn ngưng bằng hóa chất chuyên dụng.

5. Chi phí bảo trì hàng năm ước tính khoảng bao nhiêu?

Chi phí bảo dưỡng định kỳ, bổ sung gas hao hụt và thay thế vật tư tiêu hao (dầu nhờn, phin lọc, đệm kín) ước tính chiếm khoảng $2{,}5 \div 3{,}5%$ giá trị thiết bị/năm, tương đương $15.000.000 \div 22.000.000\text{ VNĐ/năm}$.

Kết luận

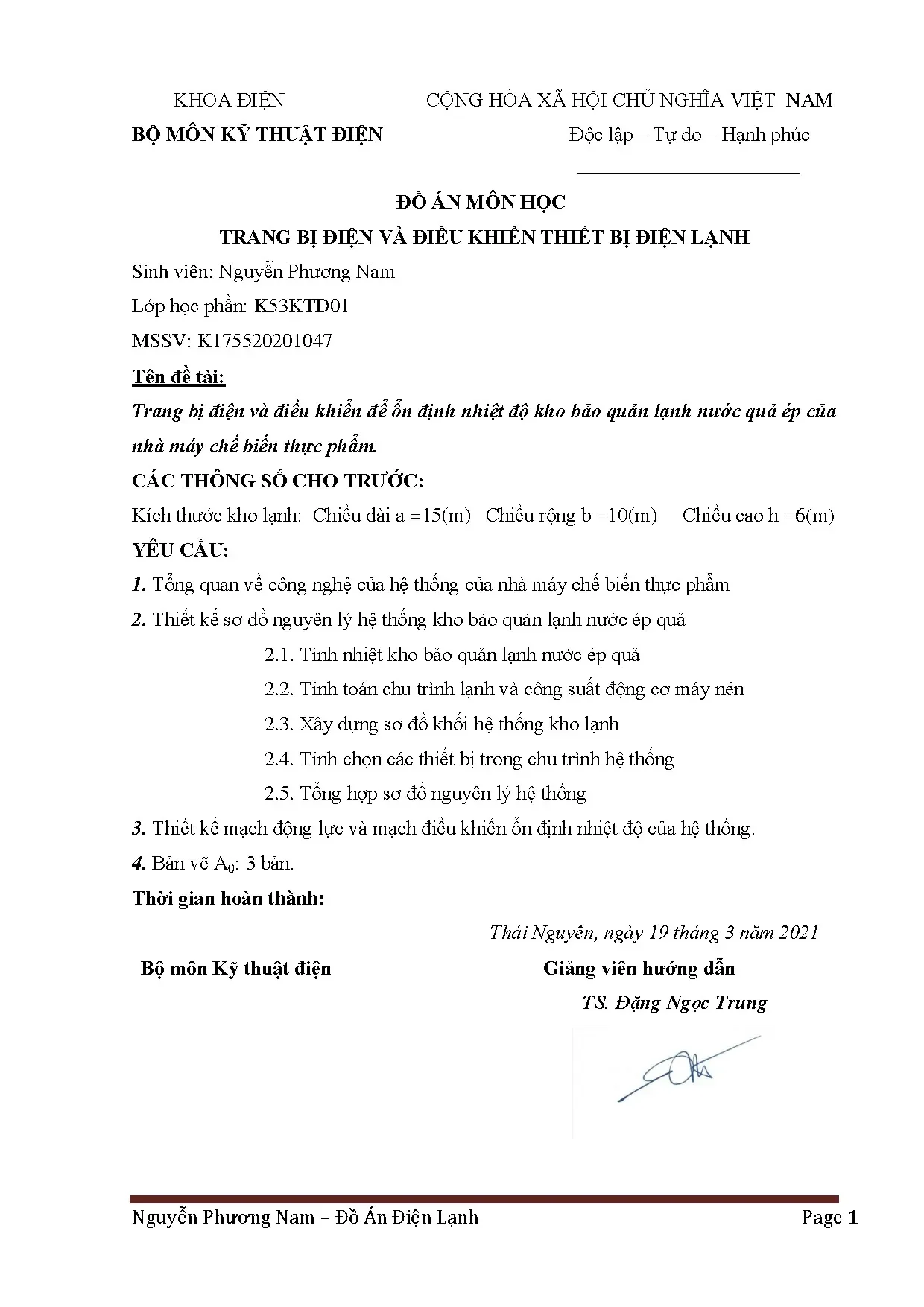

Đồ án môn học "Trang bị điện và điều khiển để ổn định nhiệt độ kho bảo quản lạnh nước quả ép của nhà máy chế biến thực phẩm" đã giải quyết triệt để bài toán tích hợp giữa kỹ thuật nhiệt lạnh và tự động hóa công nghiệp. Bằng việc kết hợp chặt chẽ giữa tính toán lý thuyết truyền nhiệt ($Q = 44{,}31\text{ kW}$) và công cụ lựa chọn thiết bị tiêu chuẩn thế giới (Bitzer 4N.2-K, Güntner S-GHN 050.2), công trình mang lại giải pháp công nghệ ổn định nhiệt độ $+4^\circ\text{C}$ với độ tin cậy vận hành cao. Thiết kế mạch điều khiển khởi động cuộn kháng và bảo vệ áp suất vi sai dầu trễ nhiệt là đóng góp thực tiễn quan trọng, bảo vệ an toàn thiết bị và tối ưu hóa chi phí vận hành cho các nhà máy chế biến nông sản xuất khẩu tại Việt Nam.
