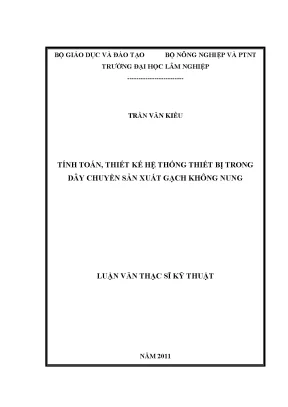

Tính Toán và Thiết Kế Hệ Thống Thiết Bị Trong Dây Chuyền Sản Xuất Gạch Không Nung

Luận văn thạc sĩ phân tích thiết kế hệ thống thiết bị trong dây chuyền sản xuất gạch không nung, tối ưu hóa hiệu suất và chất lượng sản phẩm.

• Tác giả: Trần Văn Kiểu
• Người hướng dẫn: PGS.TS Phạm Văn Nghệ
• Trường học: Trường Đại học Lâm nghiệp
• Chuyên ngành: Máy và thiết bị cơ giới hóa nông - lâm nghiệp
• Đề tài: Tính Toán, Thiết Kế Hệ Thống Thiết Bị Trong Dây Chuyền Sản Xuất Gạch Không Nung
• Loại tài liệu: luận văn thạc sĩ kỹ thuật
• Năm xuất bản: 2011
• Địa điểm: Cần Thơ

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VẤN ĐỀ NGHIÊN CỨU
• 1.1. Giới thiệu gạch Block và các thông số kỹ thuật
• 1.2. Ứng dụng của gạch Block
• 1.3. Những ưu điểm nổi bật của gạch Block
• 1.4. Thông số kỹ thuật và các loại gạch Block chủ yếu
• 1.5. Giới thiệu về gạch terrazzo
• 1.6. Các loại máy ép gạch và thông số kỹ thuật
• 1.6.1. Máy ép gạch block tự động QT 5-15
• 1.7. Quy trình công nghệ
• 1.8. Sơ đồ quy trình công nghệ sản xuất gạch block
• 1.9. Một số dây chuyền sản xuất
• 1.10. Nguyên lý sản xuất gạch
• 1.11. Trộn vật liệu
• 1.12. Nguyên tắc trộn vật liệu. Các bước trộn nguyên liệu
• 1.13. Máy trộn kiểu nằm ngang
• 1.14. Quá trình cấp nguyên liệu cho máy ép
• 1.15. Công đoạn ép
• 1.16. Hoàn thiện sản phẩm
• 2. CHƯƠNG 2: MỤC TIÊU, ĐỐI TƯỢNG, PHẠM VI NGHIÊN CỨU, NỘI DUNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. Mục tiêu nghiên cứu
• 2.2. Đối tượng nghiên cứu
• 2.3. Phạm vi nghiên cứu
• 2.4. Nội dung nghiên cứu
• 2.4.1. Nghiên cứu lý thuyết
• 2.4.2. Nghiên cứu thực nghiệm
• 2.5. Phương pháp nghiên cứu
• 2.5.1. Lựa chọn phương pháp nghiên cứu
• 2.5.2. Phương pháp nghiên cứu lý thuyết
• 2.5.3. Phương pháp nghiên cứu thực nghiệm
• 3. CHƯƠNG 3: TÍNH TOÁN THIẾT KẾ MÁY ÉP GẠCH
• 3.1. Các phương án động học
• 3.2. Lựa chọn phương án
• 3.3. Tính toán, thiết kế hệ thống thủy lực
• 3.4. Tính toán lực ép
• 3.5. Lựa chọn một số thiết bị cho hệ thống thủy lực
• 3.6. Tính toán, thiết kế hệ thống khí nén
• 3.7. Tính toán, thiết kế hệ thống khí nén cho máy ép gạch
• 3.8. Xây dựng sơ đồ hệ thống khí nén
• 3.9. Tính, chọn các phần tử khí nén
• 3.10. Tính toán, thiết kế kiểm nghiệm phần khung thân
• 3.10.1. Thiết kế khung thân theo phương pháp hàn
• 3.10.2. Chuẩn bị phôi trước khi hàn
• 3.10.3. Một số công nghệ hàn hiện nay
• 3.10.4. Kết cấu khung thân
• 3.10.5. Bệ máy nằm ngang
• 3.10.6. Kiểm nghiệm độ bền mối hàn chịu lực
• 4. CHƯƠNG 4: TÍNH TOÁN, THIẾT KẾ MÁY TRỘN NGUYÊN LIỆU
• 4.1. Xác định năng suất
• 4.2. Xác định công suất cần thiết
• 4.2.1. Tính cho cánh nằm ngang
• 4.2.2. Tính cho cánh hướng tâm
• 4.3. Xác định công suất động cơ
• 4.3.1. Công suất yêu cầu từ động cơ điện
• 4.4. Phân phối tỉ số truyền động
• 4.5. Lập bảng thông số kỹ thuật của hệ thống
• 4.6. Tính toán hệ truyền động
• 4.6.1. Tính toán các thông số kỹ thuật của hệ truyền động
• 4.7. Thiết kế truyền động đai
• 4.7.1. Xác định đường kính bánh đai
• 4.8. Thiết kế truyền động bánh răng
• 4.8.1. Thiết kế bộ truyền bánh răng trụ răng nghiêng tiêu chuẩn
• 4.8.2. Thiết kế trục
• 4.8.3. Chọn vật liệu
• 4.8.4. Tính kiểm nghiệm trục
• 4.8.5. Thiết kế gối đỡ trục
• 4.8.6. Thiết kế trục lắp cánh khuấy
• 4.8.7. Thiết kế khớp nối
• 4.8.8. Thiết kế một số chi tiết khác
• 4.9. Quá trình xây dựng máy ép gạch
• 4.10. Dây chuyền sản xuất gạch
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Thiết Kế Hệ Thống Thiết Bị Sản Xuất Gạch Không Nung

Thiết kế hệ thống thiết bị sản xuất gạch không nung là một lĩnh vực quan trọng trong ngành xây dựng hiện đại. Gạch không nung, với nhiều ưu điểm vượt trội, đang dần thay thế gạch đất nung truyền thống. Việc áp dụng công nghệ sản xuất tiên tiến không chỉ giúp tiết kiệm tài nguyên mà còn bảo vệ môi trường. Hệ thống thiết bị sản xuất gạch không nung bao gồm nhiều thành phần như máy ép, máy trộn và hệ thống tự động hóa, tạo ra sản phẩm chất lượng cao và đồng nhất.

1.1. Giới Thiệu Về Gạch Không Nung

Gạch không nung được sản xuất từ các nguyên liệu như xi măng, cát và các chất độn khác. Sản phẩm này không cần qua quá trình nung, giúp tiết kiệm năng lượng và giảm thiểu ô nhiễm môi trường. Gạch không nung có nhiều ứng dụng trong xây dựng, từ nhà ở đến các công trình công cộng.

1.2. Lợi Ích Của Gạch Không Nung

Gạch không nung mang lại nhiều lợi ích như giảm thiểu diện tích đất canh tác, tiết kiệm năng lượng và giảm ô nhiễm. Sản phẩm này còn có khả năng cách âm, cách nhiệt tốt, giúp nâng cao chất lượng công trình xây dựng.

II. Thách Thức Trong Thiết Kế Hệ Thống Sản Xuất Gạch Không Nung

Mặc dù gạch không nung có nhiều ưu điểm, nhưng việc thiết kế hệ thống sản xuất cũng gặp không ít thách thức. Các vấn đề như lựa chọn công nghệ phù hợp, đảm bảo chất lượng sản phẩm và tối ưu hóa quy trình sản xuất là những yếu tố cần được xem xét kỹ lưỡng.

2.1. Vấn Đề Về Công Nghệ Sản Xuất

Lựa chọn công nghệ sản xuất gạch không nung phù hợp là một thách thức lớn. Các công nghệ hiện có cần được đánh giá về hiệu suất, chi phí và khả năng đáp ứng nhu cầu thị trường.

2.2. Đảm Bảo Chất Lượng Sản Phẩm

Chất lượng sản phẩm gạch không nung phụ thuộc vào nhiều yếu tố như nguyên liệu, quy trình sản xuất và thiết bị. Việc kiểm soát chất lượng trong từng giai đoạn sản xuất là rất quan trọng để đảm bảo sản phẩm đạt tiêu chuẩn.

III. Phương Pháp Thiết Kế Hệ Thống Thiết Bị Sản Xuất Gạch Không Nung

Để thiết kế hệ thống thiết bị sản xuất gạch không nung hiệu quả, cần áp dụng các phương pháp khoa học và công nghệ hiện đại. Việc tính toán và lựa chọn thiết bị phù hợp sẽ giúp tối ưu hóa quy trình sản xuất và nâng cao chất lượng sản phẩm.

3.1. Tính Toán Thiết Kế Hệ Thống Thủy Lực

Hệ thống thủy lực đóng vai trò quan trọng trong quá trình ép gạch. Việc tính toán lực ép và lựa chọn thiết bị thủy lực phù hợp sẽ đảm bảo sản phẩm đạt chất lượng cao và đồng nhất.

3.2. Thiết Kế Hệ Thống Khí Nén

Hệ thống khí nén được sử dụng để tự động hóa quá trình chuyển khuôn. Thiết kế hệ thống này cần đảm bảo hiệu suất và độ tin cậy trong quá trình sản xuất.

IV. Quy Trình Sản Xuất Gạch Không Nung Hiện Đại

Quy trình sản xuất gạch không nung bao gồm nhiều bước từ trộn nguyên liệu đến ép và hoàn thiện sản phẩm. Mỗi bước trong quy trình cần được thực hiện một cách chính xác để đảm bảo chất lượng sản phẩm cuối cùng.

4.1. Quy Trình Trộn Nguyên Liệu

Quá trình trộn nguyên liệu là bước đầu tiên trong sản xuất gạch không nung. Việc trộn đều các thành phần như xi măng, cát và chất độn là rất quan trọng để đảm bảo chất lượng sản phẩm.

4.2. Công Đoạn Ép Gạch

Công đoạn ép gạch sử dụng hệ thống thủy lực để tạo ra áp lực cần thiết. Việc kiểm soát áp lực và thời gian ép sẽ ảnh hưởng trực tiếp đến độ bền và chất lượng của viên gạch.

V. Ứng Dụng Thực Tiễn Của Gạch Không Nung

Gạch không nung đang được ứng dụng rộng rãi trong nhiều lĩnh vực xây dựng. Từ nhà ở đến các công trình công cộng, sản phẩm này đã chứng minh được tính hiệu quả và bền vững của mình.

5.1. Ứng Dụng Trong Xây Dựng Nhà Ở

Gạch không nung được sử dụng phổ biến trong xây dựng nhà ở nhờ vào tính năng cách âm, cách nhiệt và độ bền cao. Sản phẩm này giúp tiết kiệm chi phí và thời gian thi công.

5.2. Ứng Dụng Trong Công Trình Công Cộng

Gạch không nung cũng được sử dụng trong các công trình công cộng như trường học, bệnh viện và các công trình hạ tầng. Sản phẩm này không chỉ tiết kiệm chi phí mà còn góp phần bảo vệ môi trường.

VI. Kết Luận Và Tương Lai Của Gạch Không Nung

Gạch không nung đang trở thành xu hướng trong ngành xây dựng hiện đại. Với những lợi ích vượt trội, sản phẩm này hứa hẹn sẽ tiếp tục phát triển và chiếm lĩnh thị trường trong tương lai.

6.1. Tương Lai Của Ngành Sản Xuất Gạch Không Nung

Ngành sản xuất gạch không nung sẽ tiếp tục phát triển nhờ vào sự đổi mới công nghệ và nhu cầu ngày càng cao từ thị trường. Việc áp dụng công nghệ tiên tiến sẽ giúp nâng cao chất lượng sản phẩm và giảm thiểu chi phí sản xuất.

6.2. Định Hướng Phát Triển Bền Vững

Định hướng phát triển bền vững trong sản xuất gạch không nung sẽ giúp bảo vệ môi trường và tiết kiệm tài nguyên. Các doanh nghiệp cần chú trọng đến việc áp dụng công nghệ xanh và quy trình sản xuất thân thiện với môi trường.

Nội dung chính

Tổng quan nghiên cứu

Việc sản xuất gạch đất nung truyền thống tại Việt Nam từng tiêu tốn khoảng 30.000 ha đất canh tác mỗi năm và tiêu thụ một khối lượng khổng lồ than củi, gây ra tình trạng ô nhiễm không khí nghiêm trọng và phá hủy nguồn tài nguyên thiên nhiên. Trước yêu cầu cấp bách của quá trình công nghiệp hóa và hiện đại hóa đất nước đến năm 2020, việc phát triển vật liệu xây không nung trở thành giải pháp mang tính chiến lược về cả kinh tế, tài nguyên và bảo vệ môi trường. Tuy nhiên, thời điểm năm 2011, hầu hết các dây chuyền thiết bị sản xuất gạch không nung tại Việt Nam đều phải nhập khẩu từ Trung Quốc, Hàn Quốc, Đài Loan hoặc Italy với chi phí đầu tư rất lớn, dao động từ 50.000 USD đến trên 1.000.000 USD.

Mục tiêu cốt lõi của nghiên cứu là tính toán, thiết kế hoàn chỉnh hệ thống thiết bị trong dây chuyền sản xuất gạch không nung, trọng tâm là cụm máy ép thủy lực kết hợp chuyển khuôn khí nén và máy trộn nguyên liệu trục ngang. Đề tài được thực hiện trong phạm vi nghiên cứu ứng dụng tại Trường Đại học Lâm nghiệp vào năm 2011, hướng tới việc chế tạo trong nước các thiết bị cơ giới hóa đạt tiêu chuẩn kỹ thuật cao.

Ý nghĩa thực tiễn của công trình thể hiện ở việc làm chủ công nghệ chế tạo máy với chi phí chỉ bằng khoảng 25% (tức 1/4) so với dây chuyền nhập ngoại cùng công suất. Dây chuyền chỉ yêu cầu diện tích mặt bằng nhà xưởng từ 1.500 m² đến 2.000 m², giảm 2,5 lần lượng vữa xây trát trong thi công xây dựng, đồng thời tạo ra sản phẩm gạch block, gạch terrazzo đạt cường độ chịu lực vượt trội từ 300 kG/cm² đến 400 kG/cm², góp phần nâng cao hiệu quả kinh tế và thúc đẩy ngành công nghiệp vật liệu xanh phát triển bền vững.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn ứng dụng có hệ thống các nền tảng lý thuyết cơ học máy, thủy khí và công nghệ vật liệu xây dựng tiên tiến:

• Lý thuyết truyền động thủy lực và khí nén: Áp dụng phương trình cân bằng tĩnh buồng thủy lực ($p_1 S_1 = p_2 S_1 + F_{ep} + F_{ms}$), lý thuyết tổn thất áp suất thủy lực qua đường ống, van tiết lưu, van phân phối và định luật biến đổi năng lượng thể tích của bơm cánh gạt để xác định công suất, áp lực làm việc chính xác.
• Lý thuyết cơ học kết cấu và độ bền chi tiết máy: Sử dụng lý thuyết sức bền vật liệu để tính toán, kiểm nghiệm trục truyền động, bộ truyền đai, bộ truyền bánh răng trụ răng nghiêng tiêu chuẩn và kiểm nghiệm độ bền mối hàn chữ T chịu lực của khung thân máy theo tiêu chuẩn độ bền mỏi.
• Lý thuyết phối liệu bê tông thể tích: Áp dụng phương pháp khối lượng tuyệt đối trong thiết kế thành phần hỗn hợp nguyên liệu, đảm bảo tổng khối lượng các thành phần gồm xi măng, cát, nước, sợi và phụ gia siêu dẻo tương đương với khối lượng thể tích hỗn hợp định mức.
• Các khái niệm then chốt: Áp lực nén định hình đa cấp, chu kỳ thoát khí hai giai đoạn, ứng suất tiếp xúc, độ mài mòn mặt mài và cường độ chịu uốn tĩnh.

Phương pháp nghiên cứu

• Nguồn dữ liệu và cỡ mẫu nghiên cứu: Luận văn tiến hành khảo sát thông số kỹ thuật từ 3 dòng máy ép công nghiệp điển hình gồm máy tự động QT 5-15 (công suất 19 kW), máy bán tự động TLS-100T (lực ép 100 tấn) và máy tự động RLS-3000 (lực ép 180 tấn). Đồng thời, tác giả thu thập dữ liệu kích thước hình học từ 8 mẫu gạch không nung tiêu chuẩn (kích thước cạnh từ 200 mm đến 400 mm, độ dày 21 mm đến 36 mm và khối lượng từ 2,2 kg đến 12 kg). Phương pháp chọn mẫu là chọn mẫu có chủ đích đại diện cho các công nghệ ép gạch phổ biến tại thị trường Việt Nam và khu vực.
• Phương pháp phân tích và lý do lựa chọn: Tác giả kết hợp phương pháp nghiên cứu lý thuyết giải tích với quy hoạch thực nghiệm đa yếu tố. Lý do lựa chọn phương pháp này là vì nếu chỉ sử dụng phương pháp cổ điển đơn yếu tố sẽ không phản ánh được mối quan hệ tương tác phức tạp giữa áp suất nén, độ mịn hạt cốt liệu và công suất tiêu hao. Quy hoạch thực nghiệm đa yếu tố giúp tối ưu hóa số lần thí nghiệm, rút ngắn thời gian và tìm ra các điểm cực trị tối ưu cho chế độ làm việc của máy.
• Thời gian thực hiện: Toàn bộ quá trình tính toán thiết kế, lập bản vẽ chế tạo 2D, mô hình hóa 3D và khảo nghiệm được triển khai từ tháng 03/2011 đến tháng 10/2011.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

• Lựa chọn phương án động học tối ưu: Qua so sánh 3 phương án dẫn động (cơ cấu trục khuỷu thân hở, máy ép lệch tâm và máy ép thủy lực), nghiên cứu đã chứng minh phương án máy ép thủy lực kết hợp chuyển khuôn bằng khí nén là giải pháp tối ưu nhất, khắc phục hoàn toàn nhược điểm rung động mạnh và lực ép nhỏ của máy ép cơ khí.
• Thiết kế thành công hệ thống thủy lực 100 tấn: Tính toán chi tiết hệ thống thủy lực với lực ép cực đại $F_{max} = 1.000.000\text{ N}$ (tương đương 100 tấn), vận tốc ép định hình $v_{min} = 600\text{ mm/phút}$ và vận tốc lùi nhanh $v_{max} = 1.200\text{ mm/phút}$. Đường kính trong của xi lanh thủy lực được xác định chính xác là $D = 240\text{ mm}$ (tiết diện làm việc $S_1 = 452\text{ cm}^2$), áp suất làm việc yêu cầu của hệ thống đạt từ 32,55 MPa đến 35 MPa, sử dụng bơm dầu cánh gạt công suất 10 kW với lưu lượng tối đa 100 lít/phút.
• Xác lập quy trình ép nén hai giai đoạn thoát khí: Quá trình ép được kiểm soát chính xác qua 2 giai đoạn áp lực: giai đoạn đầu nén ép với áp suất nhỏ $50\text{ kg/cm}^2$ kết hợp nhấc khuôn tạo khe hở thoát khí, giai đoạn sau tăng áp lực nén lên đến $320\text{ kg/cm}^2$. Nhờ đó, sản phẩm gạch đạt cường độ nén trên $200\text{ daN/cm}^2$, cường độ uốn ngang trên $50\text{ daN/cm}^2$ và độ hút nước bề mặt dưới $0,4\text{ g/cm}^2$.
• Tối ưu hóa cơ cấu hai trạm chuyển khuôn khí nén: Hệ thống 2 xe mang khuôn di chuyển tự động trên ray trượt hoạt động luân phiên xen kẽ, giúp rút ngắn chu kỳ sản xuất xuống còn 30 giây/viên, đạt sản lượng ổn định 900 viên/ca làm việc 8 giờ với chỉ 2 công nhân vận hành, giảm 50% chi phí nhân công so với dây chuyền thủ công.
• Thiết kế đồng bộ máy trộn trục ngang: Tính toán hoàn thiện hệ thống truyền động máy trộn nguyên liệu với bộ truyền bánh răng trụ răng nghiêng và cánh khuấy kép, chu kỳ trộn đạt từ 4 đến 8 phút/mẻ, đảm bảo độ đồng nhất cao cho hỗn hợp bê tông bán khô.

Thảo luận kết quả

Chất lượng và độ bền cơ lý của gạch không nung phụ thuộc trực tiếp vào khả năng loại bỏ bọt khí và độ chặt của phối liệu trong khuôn ép. Lực ma sát tĩnh giữa piston và xi lanh thủy lực được tính toán thực tế là $F_{ms} = 3.905\text{ N}$, cùng với tổn thất áp suất qua hệ thống van tiết lưu và đường ống là 4,7 MPa. Việc duy trì áp suất nén $320\text{ kg/cm}^2$ ở giai đoạn cuối giúp các hạt cốt liệu kết tinh chặt chẽ, tạo phản ứng thủy hóa hoàn hảo mà không làm biến dạng khuôn ép.

So với các nghiên cứu trước đây về máy ép lệch tâm (vốn chỉ đạt lực ép từ 50 kN đến 2.500 kN và tạo tiếng ồn lớn), hệ thống ép thủy lực vận hành êm ái, kiểm soát chính xác hành trình và triệt tiêu tải trọng động tác động lên khung máy. Sai số kích thước sản phẩm đạt mức rất nhỏ, chỉ từ $\pm 0,5\text{ mm}$ đến $\pm 1\text{ mm}$.

Trong các báo cáo thực nghiệm, các dữ liệu về sự biến thiên của áp suất ép theo thời gian chu kỳ có thể được biểu diễn trực quan qua biểu đồ đường hồi quy quan hệ giữa áp lực nén ($50 - 320\text{ kg/cm}^2$) và độ bền nén của gạch. Đồng thời, một bảng so sánh chỉ tiêu kỹ thuật giữa các phương án máy ép cơ khí và thủy lực sẽ minh chứng rõ ràng sự vượt trội về mặt năng suất và độ tin cậy của mô hình thiết kế này.

Đề xuất và khuyến nghị

• Chuẩn hóa quy trình chế tạo cơ khí nội địa: Đẩy mạnh việc gia công đồng bộ các cụm chi tiết xi lanh thủy lực đường kính 240 mm, piston và khung máy bằng thép tấm hàn chịu lực chữ T tại các xưởng cơ khí trong nước nhằm giảm 30% giá thành chế tạo máy trong giai đoạn 2012 - 2015, do các doanh nghiệp chế tạo máy nông - lâm nghiệp chủ trì.
• Nâng cấp hệ thống điều khiển tự động tích hợp: Ứng dụng bộ điều khiển lập trình PLC kết hợp màn hình giao tiếp cảm ứng để tự động hóa hoàn toàn các khâu cấp liệu, ép nén và dỡ sản phẩm, phấn đấu rút ngắn chu kỳ ép xuống mức 15 - 18 giây/viên, nâng năng suất dây chuyền lên trên 1.500 viên/ca trước quý IV/2013, thực hiện bởi nhóm kỹ sư tự động hóa.
• Tối ưu hóa cấp phối nguyên liệu địa phương: Áp dụng phương pháp khối lượng tuyệt đối để phối trộn tận dụng nguồn phế thải công nghiệp như xỉ than, đá mạt, tro xỉ nhiệt điện nhằm giảm tối thiểu 15% lượng xi măng sử dụng mà vẫn đảm bảo mác gạch đạt cường độ nén trên $200\text{ daN/cm}^2$, thực hiện bởi các phòng thí nghiệm vật liệu trong vòng 12 tháng.
• Mở rộng chuyển giao công nghệ cho các cơ sở sản xuất: Xây dựng mô hình trình diễn và chuyển giao trọn gói dây chuyền máy ép gạch block, gạch terrazzo cho các hợp tác xã và doanh nghiệp vừa và nhỏ tại khu vực Đồng bằng sông Cửu Long và miền Trung, đặt mục tiêu nhân rộng tại 50 cơ sở sản xuất trong giai đoạn 3 năm tiếp theo, dưới sự hỗ trợ của Trung tâm Khuyến công Quốc gia và Trường Đại học Lâm nghiệp.

Đối tượng nên tham khảo luận văn

• Kỹ sư cơ khí chế tạo và tự động hóa: Khai thác toàn bộ chuỗi công thức tính toán thủy lực, bản vẽ kết cấu xi lanh đường kính 240 mm, thiết kế bộ truyền bánh răng nghiêng và quy trình kiểm nghiệm bền mối hàn khung máy để ứng dụng trực tiếp vào thiết kế các dòng máy công nghiệp.
• Chủ doanh nghiệp và nhà đầu tư sản xuất vật liệu xây dựng: Tham khảo phương án đầu tư dây chuyền sản xuất gạch không nung với chi phí đầu tư ban đầu thấp (chỉ khoảng 50.000 USD), yêu cầu diện tích mặt bằng gọn nhẹ từ 1.500 m² đến 2.000 m² nhưng mang lại hiệu quả kinh tế cao và thu hồi vốn nhanh.
• Giảng viên và sinh viên ngành Cơ khí, Cơ giới hóa: Sử dụng làm tài liệu học tập, giáo trình tham khảo chuyên sâu về phương pháp quy hoạch thực nghiệm đa yếu tố trong cơ khí và làm tài liệu mẫu cho các đồ án tốt nghiệp kỹ thuật.
• Cán bộ quản lý quy hoạch và môi trường: Nắm bắt các thông số tiêu chuẩn kỹ thuật của gạch không nung theo tiêu chuẩn ISO 9001:2000 nhằm phục vụ công tác thẩm định dự án, ban hành các chính sách khuyến khích xóa bỏ lò gạch đất nung thủ công tại các địa phương.

Câu hỏi thường gặp

• Tại sao hệ thống máy ép thủy lực lại vượt trội hơn máy ép cơ khí trục khuỷu hay lệch tâm? Máy ép thủy lực có khả năng tạo lực ép lớn và ổn định lên đến 100 tấn ($1.000.000\text{ N}$), vận hành êm và không gây rung chấn phá hủy phôi gạch. Đặc biệt, hệ thống cho phép kiểm soát áp suất nén hai cấp linh hoạt ($50\text{ kg/cm}^2$ để thoát khí và $320\text{ kg/cm}^2$ để ép chặt), điều mà các cơ cấu cơ khí trục khuỷu cố định hành trình không thể thực hiện được.
• Hệ thống khí nén đóng vai trò gì trong dây chuyền sản xuất này? Hệ thống khí nén đảm nhận nhiệm vụ điều khiển 2 xe mang khuôn di chuyển tịnh tiến vào/ra vị trí ép một cách tự động và nhịp nhàng. Giải pháp này giúp 2 trạm ép hoạt động xen kẽ liên tục, rút ngắn thời gian chu kỳ xuống còn 30 giây/viên và đảm bảo an toàn tuyệt đối cho 2 công nhân trực tiếp thao tác.
• Nguyên liệu sản xuất gạch Terrazzo 2 lớp được phối trộn và xử lý như thế nào? Nguyên liệu được tính toán theo phương pháp khối lượng tuyệt đối. Lớp mặt sử dụng xi măng màu, bột đá và hạt đá cẩm thạch được trộn bán lỏng trong máy trộn hành tinh từ 4 đến 8 phút. Lớp đáy dùng xi măng mác 32,5 hoặc 42,5 trộn với cát và một lượng nước rất nhỏ, tự động hút ẩm từ lớp mặt khi ép kín hơi để tạo khối liên kết bền vững.
• Làm thế nào để kiểm nghiệm độ bền khung thân máy ép dưới tải trọng 100 tấn? Khung thân máy dạng đứng và bệ máy ngang được chế tạo từ thép tấm kết cấu hàn chữ T. Nghiên cứu đã tính toán chi tiết ứng suất uốn, ứng suất cắt của các đường hàn chịu lực chính ($F_{ep} = 1.000.000\text{ N}$) và kiểm nghiệm theo ứng suất giới hạn của thép CT3, đảm bảo hệ số an toàn biến dạng trong suốt quá trình vận hành liên tục.
• Hiệu quả kinh tế của dây chuyền thiết kế trong nước so với dây chuyền nhập khẩu ra sao? Dây chuyền thiết kế trong nước có giá thành chỉ bằng khoảng 25% (1/4) so với thiết bị nhập ngoại từ Italy hay Hàn Quốc, giúp tiết kiệm hàng trăm ngàn USD vốn đầu tư ban đầu. Hơn nữa, doanh nghiệp hoàn toàn chủ động về công nghệ, dễ dàng bảo trì, sửa chữa và thay thế linh kiện sẵn có trên thị trường.

Kết luận

• Luận văn đã giải quyết thành công bài toán tính toán, thiết kế hoàn chỉnh hệ thống thiết bị trong dây chuyền sản xuất gạch không nung, kết hợp tối ưu giữa máy ép thủy lực và cơ cấu chuyển khuôn khí nén.
• Xác định chính xác các thông số kỹ thuật cốt lõi: lực ép cực đại 100 tấn, đường kính xi lanh 240 mm, áp suất làm việc 35 MPa, vận tốc ép 600 mm/phút và công suất động cơ bơm dầu 10 kW.
• Hệ thống máy ép hai trạm vận hành đồng bộ đạt năng suất 900 viên/ca 8 giờ với chu kỳ 30 giây/viên, giúp giảm 50% chi phí nhân công và tối ưu hóa diện tích nhà xưởng chỉ từ 1.500 m².
• Sản phẩm gạch block và gạch terrazzo tạo ra đạt độ bền nén trên $200\text{ daN/cm}^2$, đáp ứng đầy đủ các tiêu chuẩn xây dựng hiện hành và tiêu chuẩn chất lượng ISO 9001:2000.
• Kế hoạch tiếp theo trong giai đoạn 2012 - 2015 là tích hợp hệ thống điều khiển PLC thông minh và nhân rộng chuyển giao công nghệ chế tạo máy cho các đơn vị cơ khí trên toàn quốc. Hãy liên hệ ngay với tác giả hoặc khoa Cơ điện - Công trình, Trường Đại học Lâm nghiệp để tiếp nhận hồ sơ thiết kế và hợp tác chuyển giao công nghệ sản xuất vật liệu xanh hiệu quả này.

Trích đoạn nội dung tài liệu

Chương 1 TONG QUAN VAN DE NGHIEN CUU 1.Giới thiệu gạch Bloek và các thông số kỹ thuật Trên phạm vi toàn thế giới, bên cạnh thép thì bê tông là loại vật liệu được sử dụng nhiều nhất, và ngày nay nó trở thành một phần không thể thiếu được trong kỹ thuật xây dựng hiện đại. Gạch block được sản xuất tir xi mang, cat va chất độn như sỏi, đá đăm, v.(các thành phần kết cấu mềm như đất sét và các hợp chất hữu cơ là không thích hợp), gạch block chính là bê tông với tỷ lệ nước thấp và cốt liệu nhỏ được lèn chặt trong khuôn thép thành các sản phẩm có hình dạng theo khuôn mẫu, và sau đó dưỡng hộ cho tới khi đạt các yêu cầu kỹ thuật. Ủng dụng của gạch Block Gạch block được sử dụng phổ biến trong xây dựng, gồm các loại chủ yếu sau đây: - Gạch đặc và gạch rỗng để xây tường - Gạch lát đường, lát vỉa hè và các công trình công nghiệp. - Gạch viền, gạch trang trí - Các cấu kiện khác như bó vỉa hè, gạch kẻ bờ hồ, sông, biển.

Gach Block duoc su dung hết sức rộng rãi ở khắp noi: - Xay nha va xay cong trinh. - Noi trong tai giao thông (lát đường, hè phố, sân bãi, nhà kho, san va đường đi trong nhà máy,. - Những nơi mật độ giao thông cao (đường và vỉa hè, chợ, bãi đỗ xe, nhà ga, bến xe,.) - Nơi điều kiện đất không tốt, nơi dốc đứng cần bảo vệ - Nơi có những công trình ngầm dưới đất. - Noi via hè cần trang trí có thẩm mỹ cao, nơi cần thay đổi bề mặt vỉa hè một cách nhanh chóng.

Những ứng dụng khác của gạch block: - Gach block bé géc cay (kerb bordering tree root) - Gạch kè bờ hồ, bờ sông (river bank) - Gạch trải thảm cỏ (Grass paving block) ve Hình1.1 Một số ứng dụng của gạch block 1. Những ưu điểm nổi bật của gạch Block Những ưru điểm của gạch block so với gạch đất nung: - Quá trình sản xuất gạch block không sử dụng quá trình nung. Nên không dùng đến than củi, nhiên liệu đốt nên tiết kiệm được nhiên liệu, tránh được tình trạng phá rừng tràn lan và không gây ô nhiễm môi trường. - Nguyên vật liệu để sản xuất gạch block hết sức phong phú và có sẵn trong nước như mạt đá, cát vàng, xI măng., sản phẩm đa dạng.

- Vốn đầu tư cho một dây chuyền sản xuất gạch block thấp. Tuỳ theo yêu cầu về sản lượng và mức độ tự động hoá từ thấp đến cao giá một dây chuyền sản xuất gạch block từ 50.000 USD đến hơn I triệu USD. Nếu so sánh việc đầu tư một nhà máy gạch nung và một nhà máy gạch block cùng công suất thì đầu tư của một nhà máy gạch block chỉ bằng 1⁄4 so với nhà máy gạch nung. Hơn nữa diện tích nhà xưởng và kho chứa nguyên liệu và thành phẩm không lớn.

Chỉ với 1500 - 2000 m2 mặt bằng là có thể sản xuất gạch block. - Dây chuyền sản xuất gạch block sử dụng ít công nhân, do các khâu hầu hết được tự động hoá. Trong điều kiện Việt Nam hiện nay, nhân lực thủ công nhiều nên có thể chỉ cần tự động hoá một số khâu quyết định chất lượng sản phẩm, còn một số khâu có thể sử dụng nhân công thủ công để giảm mức đầu tư. Những tru điểm của gạch block trong việc xây dựng so với gạch nung - Cường độ chịu lực có thể đáp ứng theo nhu cầu sử dụng.

Đối với những vị trí yêu cầu cường độ rất cao (300 — 400 kG/cm2) thì gạch nung không đáp ứng được. Đối với những vị trí yêu cầu cường độ thấp thì cho phép giảm lượng xi măng phối liệu để đảm bảo giá thành thấp hợp lý. - Khả năng cách âm, cách nhiệt, chống thấm cao. Điều này hoản toàn phù hợp vào kết cấu của viên gạch.

- Kích thước viên gạch lớn hơn nhiều so với gạch nung (gap tir 5 dén 11 lần thể tích viên gạch nung). Điều này cho phép giảm chỉ phí nhân công, tiến độ xây dựng nhanh hơn cho các công trình. Ngoài ra lượng vữa dùng để xây tường bằng gạch block và trát giám tới 2,5 lần so với gạch đất nung. - Trọng lượng viên gạch giảm đáng kể nếu có chất độn nhẹ (ví dụ sỏi keramzit, da basalt nhe, than xi.) - Da dang chung loai, mau sắc, kích thước đồng đều và tính thâm mỹ cao.

Những ưu điểm của gạch block khi dùng lát đường - Đường, vỉa hè sau khi lát xong có thê sử dụng được ngay - Trong quá trình thi công, gạch lát block không cần trát mạch, do vậy tiết kiệm vật liệu, nhân công, giảm thời gian thi công. Khi cần thiết có thé dé dang thay đôi kiểu đáng và kích thước đường hoặc vỉa hè, trong quá trình sử dụng có thé dé dàng tháo dỡ các viên gach lát cũ đề thay thế bằng các viên gạch lát mới một cách nhanh chóng - Hình đáng hình học và màu sắc các viên gạch rất đa dạng để tăng tính thấm mỹ. - Do đặc điểm của gạch block là gạch bê tông tự đông cứng nên trong quá trình thi công không phụ thuộc vào thời tiết nắng mưa. Thông số kỹ thuật và các loại gạch Block chủ yếu 1.Thông số kỹ thuật: Gạch terrazzo và gạch nghệ thuật Acem đã được kiểm nghiệm tại các phòng thí nghiệm chuyên dụng đạt tiêu chuẩn Việt Nam và phù hợp với tiêu chuẩn Châu Âu và Quốc tế.

Hiện gạch terrazzo và gạch nghệ thuật Acem đang được áp dụng theo hệ thống quản lý chất lượng Quốc tế ISO 9001:2000.Chỉ tiêu kỹ thuật. Mire chat Mức chat Chi tiéu Chi tiéu luong luong Sai lệch độ vuông Độ hút nước bê mặt, &hông 1 mm 0,4 g/cm? góc, không lớn hon lớn hơn Cong vênh mặt mài ` Độ hút nước tông, không 2 0,5 la 08 % nhẫn, không lớn hơn 2h | tưm hơn ° Cường độ uôn ngang,| 50 daN/cm Độ mài mòn lớp mặt, không nhỏ hơn 0,45 g/cm? không lớn hon Ngoại trừ gạch RT-A, không nhỏ hơn 35 daN/cm Độ chiu va đập, 30 là Cường độ nén, không nhỏ 200 ân không nhỏ hơn hơn daN/cm? Sứt góc lớp mặt Không Độ cứng lớp bê mặt Đạt Bảng 1.Chỉ tiêu kỹ thuật theo hình dạng. Chiều dài cạnh Chiều dày Trọng lượng Hình dạng Kích. Sai sô Sai sô Khôi Sai sô hình học thước thước (mm) (mm) | lượng (kg) (kg) (mm) (mm) Hình vuông 200 +0,5 21-23 +1 2,2 - 2,4 +0,2 Hình vuông 250 +0,5 23-25 +1 3,0 - 3,2 +0,2 Hình vuông 300 +0,8 26 - 28 +1,3 5,2 - 5,7 +0,3 Hình vuông 333 +0,8 27-29 +1,3 5,8 - 6,5 +0,3 Hình vuông 400 +1 29 - 31 +1,3 11,5 - 12 +0,5 Hình chữ nhật | 250x250 | +1 31 - 33 +1,3 9,0 -9,5 +0,5 Hình lục lãng | 250 +0,5 24 - 36 +1 4,0-—4,02 | +0,2 Hinh vay ca 400x300 | +0,8 28 - 30 +1,2 4,5-4,8 +0,3 1.

Giới thiệu về gach terrazzo - Gạch terrazzo được sản xuất bằng cách ép thuỷ lực 2 thành phần vữa riêng biệt lại với nhau: lớp thứ nhất - hay "lớp bề mặt" - và lớp thứ hai - hay "lớp dưới". Sự khác nhau giữa các viên gạch lát chủ yếu là ở hình dạng, kích thước và độ dày cũng như thành phần nguyên liệu tạo nên lớp thứ nhất. Thành phần nguyên liệu đó là yếu tố quyết định chất lượng và mỹ thuật bề mặt của gạch (lớp thir nhat). - Gạch lát có mài làm từ đá cắm thạch va xi măng, goi la "gach terrazzo", thanh phan có nhiều bột đá cắm thạch, mảnh vụn đá cẩm thạch hoặc granite, bột màu, xi măng trắng hoặc đen.

Loại này bao gồm gạch lát có mài được đánh bóng như gương và có thể vát cạnh dành cho sàn nhà có chất lượng cao, gach trang tri (với 2 - 5 màu khác nhau), gạch lát chịu mài mòn cao, gạch lát với lớp thứ nhất là những lát đá câm thạch lớn và cuối cùng là gạch có mài, đánh bóng, vát cạnh và gạch mỏng dùng lát sàn nhà và ốp tường đòi hỏi chất lượng cao.2 Một số loại gach terrazzo i H - Gạch nhám lát ngoài trời, còn gọi là "pietrino": lớp thứ nhất được tạo thành bởi cát và xI măng, cũng có cả mảnh vụn đá cẩm thạch, xi măng đen hoặc hiếm khi trắng và bột màu. Loại gạch lát này dùng dé lát vỉa hè, khu dành cho người đi bộ, sân chơi, quảng trường, bãi đỗ xe. Cấu trúc bề mặt với những hoa văn đa đạng hay mặt thô (giả đá, kiểu đá pocfia) có được là nhờ các đề cao su tạo hoa văn đặc biệt được đặt ở dưới đáy khuôn. - Gạch lát ngoài trời mài hoặc bắn hạt (hoàn toàn hay một phần), loại này được tạo ra nhờ quá trình mài hoặc bắn hạt hoặc cả hai quá trình liên tục.

Với các thiết bị đặc biệt có thể mài hoặc bắn hạt một phần viên gạch. Có thể có cách làm khác nữa là dùng búa gõ, bề mặt trên của viên gạch sẽ được đập bằng một loạt búa gõ chạy bằng khí nén thay cho việc bắn các hạt kim loại hình cầu. - Gạch bê tông rửa: trên bề mặt của viên gạch, với số lượng lớn các hạt có kích thước tuỳ thuộc vào mức độ thẩm mỹ về hình dạng và màu sắc của hạt mà ta mong muốn. - Gach lat hé (gach tự chèn): với công nghệ ép kín hơi của OCEM, có thể sản xuất ra loại gach nay voi nhiều hình thức bề mặt khác nhau (mặt nhám, có mài, bắn hạt hoặc rửa).

Thông thường loại gạch này có kích thước nho (15x15, 15x30, 13x13, 18x24, 20x20, 25x25 cm,.) va co d6 day lớn (từ 5 cm dén 10 cm). Các loại máy ép gạch và thông số kỹ thuật Hiện nay nhu cầu sử dụng Gạch block là rất lớn, sử dụng cho các công trình xây dựng như nhà, xưởng, các công trình công cộng.Do đó nhu cầu sử dụng máy ép gạch cũng là rất lớn. Hầu hết các loại máy ép gạch tại Việt Nam đều nhập khẩu từ lsố nước như Trung Quốc, Đài Loan, Hàn Quốc.với các mẫu mã và kiểu dáng như sau: 10 1. May ép gach block tw déng QT 5-15 Hinh 1.3 May ép gach block QT 5-15 + Dac diém va tinh nang: - SÊRI QT 5-15 là máy ép gạch block hoàn toàn tự động theo công nghệ Trung Quốc, Đức được nhiều nhà sản xuất gạch ở châu Âu sử dụng.

- Hệ thuý lực: Áp dụng công nghệ điều khiến tỷ lệ áp lực kép, điều tiết áp lực của ống dẫn dầu nhánh rời và khối lượng dầu, do đó có thể dùng vật liệu thô khác nhau để tạo ra sản phẩm cao cấp như nhau.
