Thiết Kế Hệ Thống Khóa Cửa Điện Tử: Giải Pháp An Ninh Hiện Đại

Luận văn thạc sĩ kỹ thuật phân tích kỹ thuật cơ điện tử thiết kế hệ thống khóa cửa điện tử, đánh giá thực trạng, chỉ ra hạn chế, đề xuất giải pháp khả thi cho thực tiễn.

• Đề tài: Thiết Kế Hệ Thống Khóa Cửa Điện Tử: Giải Pháp An Ninh Hiện Đại

Mục lục chi tiết

• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: OVERVIEW
• 1.1. Reason to develop a Smart LOCK
• 1.2. Downside of having a Smart LOCK
• 1.3. Steep learning curve
• 1.4. Invasion Of Privacy
• 1.5. Security FLAWS
• 1.6. Cyber attack on Smart Lock
• 1.7. Interstice for Cyber attack
• 1.8. Function of existing
• 1.9. Research Of Previous Study
• 1.10. Objective, purpose and SCOPE
• 2. CHƯƠNG 2: SELECTION OF DESIGN PLAN
• 2.1. Smart lock design in the previous Study
• 2.2. Plan selection
• 3. CHƯƠNG 3: SYSTEM DESIGN
• 3.1. Black box revealing
• 3.2. WiFi communication 1 - Microcontroller, ESP8266 and ThingSpeak
• 3.3. WiFi communication - ThingSpeak and App
• 3.4. Design for vi v an ae
• 3.5. Connection 1 - Bluetooth connection with advance protection
• 3.6. Connection 2 - WiFi connection between ESP8266 and Modem
• 3.7. Connection 3 - Security of Cloud Platform
• 3.8. Connection 4 - WiFi connection between Phone and Cloud Platform
• 4. CHƯƠNG 4: INNOVATION AND FINALIZATION
• 4.1. Functionality of study product
• 4.2. One-time key access provided by SMS
• 4.3. Data Stream
• 4.4. System under harsh Conditions
• 5. CHƯƠNG 5: EXPERIMENTS
• 5.1. Purpose Of Experiment
• 5.2. Wide range access
• 5.3. One-time key access Via SMS
• 6. CHƯƠNG 6: CONCLUSION AND FUTURE DIRECTION
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Khóa Cửa Điện Tử Giải Pháp An Ninh Hiện Đại

Ngày nay, việc sử dụng khóa cửa điện tử trở nên phổ biến hơn bao giờ hết. Đây là một giải pháp an ninh hiện đại thay thế cho khóa cơ truyền thống, mang lại nhiều tiện ích và tăng cường bảo mật nhà ở lẫn bảo mật văn phòng. Khóa cửa điện tử không chỉ là một thiết bị, mà còn là một phần của nhà thông minh và smarthome, cho phép kiểm soát ra vào một cách dễ dàng và an toàn hơn. Tuy nhiên, bên cạnh những ưu điểm khóa cửa điện tử vượt trội, vẫn còn những nhược điểm khóa cửa điện tử cần được xem xét để đưa ra quyết định lựa chọn phù hợp nhất. Báo cáo của FBI năm 2014 cho thấy phần lớn các vụ trộm vẫn liên quan đến việc phá khóa hoặc đột nhập bằng cửa sổ, nhưng nguy cơ cyber attack ngày càng gia tăng, đặc biệt trong bối cảnh IoT phát triển mạnh mẽ.

1.1. Ưu Điểm Vượt Trội Của Khóa Cửa Điện Tử Thông Minh

Khóa cửa điện tử mang đến sự tiện lợi vượt trội so với khóa cơ truyền thống. Người dùng có thể mở khóa bằng vân tay, thẻ từ, mã số, hoặc thậm chí điều khiển từ xa thông qua smartphone. Khả năng tích hợp vào hệ thống nhà thông minh cho phép người dùng kiểm soát ra vào từ bất cứ đâu, đồng thời nhận thông báo về trạng thái khóa. Điều này đặc biệt hữu ích cho những người thường xuyên đi công tác xa hoặc muốn quản lý việc ra vào nhà của người thân, bạn bè.

1.2. Nhược Điểm và Rủi Ro Bảo Mật Của Hệ Thống Khóa Điện Tử

Mặc dù khóa cửa điện tử mang lại nhiều lợi ích, nhưng cũng tồn tại những rủi ro về bảo mật. Khả năng bị cyber attack là một mối lo ngại lớn. Hệ thống có thể bị hack, dẫn đến việc kẻ gian có thể mở khóa từ xa hoặc truy cập vào thông tin cá nhân của người dùng. Theo nghiên cứu của Trần Bảo An, các lỗ hổng bảo mật có thể xuất hiện ở nhiều khâu, từ kết nối giữa điện thoại và khóa đến bảo mật của chính nền tảng đám mây. Việc lựa chọn các thương hiệu uy tín và có kinh nghiệm trong lĩnh vực công nghệ khóa cửa là vô cùng quan trọng.

1.3. So Sánh Khóa Cửa Điện Tử Với Khóa Cơ Truyền Thống Lựa Chọn Nào

Việc so sánh khóa cửa điện tử và khóa cơ truyền thống giúp người dùng có cái nhìn tổng quan về ưu và nhược điểm của từng loại. Khóa cơ có ưu điểm về độ bền và không phụ thuộc vào nguồn điện, nhưng lại dễ bị phá khóa bằng các phương pháp truyền thống. Khóa điện tử có tính năng bảo mật cao hơn, nhưng cần nguồn điện và kết nối internet ổn định. Lựa chọn cuối cùng phụ thuộc vào nhu cầu và ngân sách của từng người dùng. Tuy nhiên, xu hướng chung là sự chuyển dịch sang khóa thông minh để đáp ứng nhu cầu an ninh ngày càng cao.

II. Thách Thức An Ninh Mạng Giải Pháp Bảo Mật Cho Khóa Điện Tử

Trong bối cảnh an ninh hiện đại, vấn đề bảo mật nhà ở thông qua hệ thống khóa cửa điện tử là một thách thức lớn. Cyber attack ngày càng tinh vi, đòi hỏi các nhà sản xuất và người dùng phải liên tục nâng cao cảnh giác và áp dụng các biện pháp bảo mật tiên tiến. Việc sử dụng các thuật toán mã hóa mạnh mẽ, xác thực hai yếu tố và thường xuyên cập nhật phần mềm là những bước quan trọng để giảm thiểu rủi ro. Theo Trần Bảo An, cần xem xét kỹ lưỡng các lỗ hổng bảo mật tiềm ẩn trong quá trình thiết kế và xây dựng hệ thống.

2.1. Các Phương Thức Tấn Công Phổ Biến Vào Hệ Thống Khóa Cửa Điện Tử

Các phương thức tấn công vào hệ thống khóa cửa điện tử rất đa dạng, từ tấn công brute-force để đoán mật khẩu đến khai thác các lỗ hổng trong phần mềm. Một số phương pháp phổ biến bao gồm: tấn công replay attack, jam-and-relay attack và xâm nhập vào hệ thống quản lý tài khoản người dùng. Việc hiểu rõ các phương thức tấn công này giúp các nhà phát triển và người dùng có thể chủ động phòng ngừa và giảm thiểu thiệt hại.

2.2. Giải Pháp Mã Hóa Dữ Liệu và Xác Thực Hai Yếu Tố Cho Khóa Thông Minh

Để tăng cường bảo mật, việc mã hóa dữ liệu và sử dụng xác thực hai yếu tố là vô cùng cần thiết. Mã hóa dữ liệu giúp bảo vệ thông tin nhạy cảm khỏi bị đánh cắp trong trường hợp hệ thống bị xâm nhập. Xác thực hai yếu tố yêu cầu người dùng cung cấp hai hình thức xác thực khác nhau, chẳng hạn như mật khẩu và mã xác thực gửi qua SMS, giúp ngăn chặn truy cập trái phép ngay cả khi mật khẩu bị lộ.

2.3. Cập Nhật Phần Mềm Thường Xuyên Lá Chắn Vững Chắc Cho An Ninh

Việc cập nhật phần mềm thường xuyên là một biện pháp bảo mật quan trọng nhưng thường bị bỏ qua. Các bản cập nhật thường chứa các bản vá lỗi bảo mật, giúp khắc phục các lỗ hổng mà tin tặc có thể khai thác. Người dùng nên cài đặt các bản cập nhật ngay khi chúng có sẵn để đảm bảo hệ thống của họ luôn được bảo vệ tốt nhất. Các nhà sản xuất khóa thông minh cũng cần có trách nhiệm cung cấp các bản cập nhật bảo mật thường xuyên và kịp thời.

III. Hướng Dẫn Thiết Kế Hệ Thống Khóa Cửa Điện Tử An Toàn Hiệu Quả

Thiết kế một hệ thống khóa cửa điện tử an toàn đòi hỏi sự kết hợp giữa kiến thức về phần cứng, phần mềm và bảo mật. Cần lựa chọn các thành phần chất lượng cao, sử dụng các giao thức truyền thông an toàn và áp dụng các biện pháp bảo mật tiên tiến. Việc kiểm tra và đánh giá bảo mật thường xuyên cũng rất quan trọng để đảm bảo hệ thống luôn hoạt động hiệu quả và an toàn. Theo Trần Bảo An, thiết kế cần bắt đầu từ việc xác định các yêu cầu bảo mật cụ thể và xây dựng một mô hình đe dọa để xác định các rủi ro tiềm ẩn.

3.1. Lựa Chọn Phần Cứng Chất Lượng Cao Cho Hệ Thống Khóa Điện Tử

Phần cứng đóng vai trò quan trọng trong việc đảm bảo an ninh của hệ thống khóa cửa điện tử. Cần lựa chọn các bộ vi điều khiển, cảm biến và cơ cấu chấp hành chất lượng cao, có khả năng chống chịu được các tác động vật lý và điện từ. Việc sử dụng các linh kiện chính hãng và có nguồn gốc rõ ràng cũng giúp giảm thiểu rủi ro về bảo mật và độ tin cậy.

3.2. Xây Dựng Giao Thức Truyền Thông An Toàn Giữa Các Thiết Bị

Giao thức truyền thông giữa các thiết bị trong hệ thống khóa thông minh, chẳng hạn như giữa điện thoại và khóa, cần được bảo vệ bằng các thuật toán mã hóa mạnh mẽ. Các giao thức như TLS/SSL hoặc các giao thức mã hóa tùy chỉnh có thể được sử dụng để đảm bảo rằng dữ liệu truyền tải không bị đánh cắp hoặc thay đổi bởi kẻ gian. Theo nghiên cứu của Trần Bảo An, việc sử dụng rolling code và các phương pháp chống replay attack là rất quan trọng.

3.3. Kiểm Thử và Đánh Giá Bảo Mật Hệ Thống Khóa Cửa Điện Tử Định Kỳ

Kiểm thử và đánh giá bảo mật hệ thống khóa cửa điện tử định kỳ là một bước quan trọng để phát hiện và khắc phục các lỗ hổng bảo mật tiềm ẩn. Các chuyên gia bảo mật có thể sử dụng các công cụ và kỹ thuật khác nhau để kiểm tra khả năng chống chịu của hệ thống trước các cuộc tấn công. Kết quả kiểm thử sẽ giúp các nhà phát triển cải thiện bảo mật và đảm bảo hệ thống luôn hoạt động an toàn.

IV. Ứng Dụng Khóa Cửa Điện Tử Từ Căn Hộ Đến Biệt Thự Văn Phòng

Khóa cửa điện tử không chỉ giới hạn trong phạm vi căn hộ, mà còn được ứng dụng rộng rãi trong biệt thự, văn phòng, và các tòa nhà thương mại. Mỗi loại hình ứng dụng có những yêu cầu riêng về bảo mật và tính năng. Ví dụ, khóa cửa điện tử cho căn hộ thường tập trung vào sự tiện lợi và dễ sử dụng, trong khi khóa cửa điện tử cho biệt thự cần có khả năng chống trộm cao cấp. Khóa cửa điện tử cho văn phòng cần tích hợp với hệ thống kiểm soát ra vào để quản lý nhân viên và khách hàng.

4.1. Khóa Cửa Điện Tử Cho Căn Hộ Tiện Lợi và An Toàn Cho Gia Đình

Khóa cửa điện tử cho căn hộ mang lại sự tiện lợi và an toàn cho gia đình. Các tính năng như mở khóa bằng vân tay, thẻ từ, hoặc mã số giúp loại bỏ sự bất tiện của việc sử dụng chìa khóa truyền thống. Khả năng báo động chống trộm và tích hợp với hệ thống nhà thông minh giúp tăng cường an ninh và mang lại sự an tâm cho người dùng.

4.2. Khóa Cửa Điện Tử Cho Biệt Thự Bảo Mật Cao Cấp và Sang Trọng

Khóa cửa điện tử cho biệt thự cần có khả năng chống trộm cao cấp để bảo vệ tài sản và sự an toàn của gia đình. Các tính năng như cảm biến va đập, hệ thống báo động kết nối với trung tâm an ninh và khả năng chống phá khóa bằng các phương pháp chuyên nghiệp là rất quan trọng. Ngoài ra, thiết kế sang trọng và tinh tế cũng là một yếu tố quan trọng để phù hợp với kiến trúc của biệt thự.

4.3. Khóa Cửa Điện Tử Cho Văn Phòng Kiểm Soát Ra Vào và Quản Lý Nhân Viên

Khóa cửa điện tử cho văn phòng cần tích hợp với hệ thống kiểm soát ra vào để quản lý nhân viên và khách hàng. Các tính năng như theo dõi lịch sử ra vào, phân quyền truy cập và tạo báo cáo giúp nhà quản lý kiểm soát hoạt động ra vào văn phòng một cách hiệu quả và an toàn.

V. Lắp Đặt Khóa Cửa Điện Tử Hướng Dẫn Chi Tiết Và Lưu Ý Quan Trọng

Việc lắp đặt khóa cửa điện tử đòi hỏi sự cẩn thận và tuân thủ các hướng dẫn của nhà sản xuất. Nếu không có kinh nghiệm, nên thuê các chuyên gia để đảm bảo việc lắp đặt được thực hiện đúng cách và an toàn. Việc lắp đặt sai cách có thể dẫn đến hư hỏng khóa hoặc giảm hiệu quả bảo mật. Trần Bảo An nhấn mạnh tầm quan trọng của việc lựa chọn vị trí lắp đặt phù hợp và kiểm tra kỹ lưỡng hoạt động của khóa sau khi lắp đặt.

5.1. Các Bước Chuẩn Bị Trước Khi Lắp Đặt Khóa Cửa Điện Tử Mới

Trước khi lắp đặt khóa cửa điện tử, cần chuẩn bị đầy đủ các dụng cụ cần thiết, chẳng hạn như tua vít, khoan, thước đo và bút chì. Kiểm tra kỹ lưỡng kích thước của cửa và khóa để đảm bảo chúng tương thích với nhau. Đọc kỹ hướng dẫn lắp đặt khóa cửa điện tử của nhà sản xuất và làm theo từng bước một cách cẩn thận.

5.2. Hướng Dẫn Từng Bước Quy Trình Lắp Đặt Khóa Cửa Điện Tử Tại Nhà

Quy trình lắp đặt khóa cửa điện tử thường bao gồm các bước sau: tháo khóa cũ, đánh dấu vị trí lắp đặt khóa mới, khoan lỗ, lắp đặt thân khóa và các bộ phận khác, kết nối dây điện và cài đặt phần mềm. Đảm bảo rằng tất cả các bộ phận đều được lắp đặt chắc chắn và hoạt động trơn tru. Kiểm tra kỹ lưỡng hoạt động của khóa sau khi lắp đặt xong.

5.3. Lưu Ý Quan Trọng Để Đảm Bảo An Ninh Sau Khi Lắp Đặt Khóa

Sau khi lắp đặt khóa cửa điện tử, cần thay đổi mật khẩu mặc định và kích hoạt các tính năng bảo mật như xác thực hai yếu tố. Đảm bảo rằng tất cả các thành viên trong gia đình đều biết cách sử dụng khóa và các biện pháp an toàn. Thường xuyên kiểm tra hoạt động của khóa và cập nhật phần mềm để đảm bảo an ninh.

VI. Tương Lai Của Khóa Cửa Điện Tử Công Nghệ Và Xu Hướng Phát Triển

Tương lai của khóa cửa điện tử hứa hẹn nhiều đột phá về công nghệ và tính năng. Xu hướng phát triển sẽ tập trung vào việc tích hợp trí tuệ nhân tạo (AI), nhận diện khuôn mặt, và các phương thức xác thực sinh trắc học tiên tiến khác. Khóa cửa tự động cũng sẽ trở nên phổ biến hơn, mang lại sự tiện lợi tối đa cho người dùng. Theo dự đoán của Trần Bảo An, bảo mật sẽ tiếp tục là yếu tố then chốt trong sự phát triển của công nghệ khóa cửa trong tương lai.

6.1. Tích Hợp AI và Nhận Diện Khuôn Mặt Cho Khóa Cửa Thông Minh

Việc tích hợp AI và nhận diện khuôn mặt sẽ giúp khóa thông minh trở nên an toàn và tiện lợi hơn bao giờ hết. Hệ thống có thể tự động nhận diện người dùng và mở khóa mà không cần bất kỳ thao tác nào. AI cũng có thể giúp phát hiện các hành vi đáng ngờ và cảnh báo cho người dùng.

6.2. Khóa Cửa Tự Động Tiện Lợi Tối Đa Cho Cuộc Sống Hiện Đại

Khóa cửa tự động sẽ tự động khóa và mở khi người dùng đến gần, mang lại sự tiện lợi tối đa cho cuộc sống hiện đại. Các hệ thống này thường sử dụng công nghệ Bluetooth hoặc Wi-Fi để kết nối với điện thoại thông minh của người dùng.

6.3. Bảo Mật Vẫn Là Ưu Tiên Hàng Đầu Trong Phát Triển Khóa Điện Tử

Bảo mật sẽ tiếp tục là ưu tiên hàng đầu trong sự phát triển của công nghệ khóa cửa. Các nhà sản xuất sẽ phải liên tục cải tiến các biện pháp bảo mật để đối phó với các mối đe dọa an ninh mạng ngày càng tinh vi. Việc sử dụng các thuật toán mã hóa mạnh mẽ, xác thực đa yếu tố và cập nhật phần mềm thường xuyên sẽ là những yếu tố then chốt để đảm bảo an ninh cho khóa cửa điện tử.

Trích đoạn nội dung tài liệu

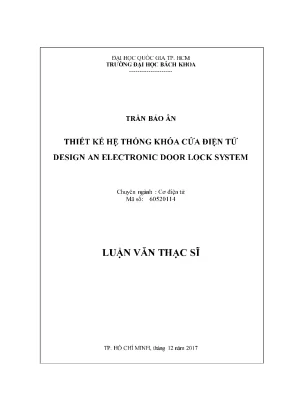

ĐẠI HỌC QUỐC GIA TP. HCM TRƯỜNG ĐẠI HỌC BÁCH KHOA TRAN BẢO AN THIET KE HE THONG KHOA CUA DIEN TU DESIGN AN ELECTRONIC DOOR LOCK SYSTEM Chuyên ngành : Cơ điện tử Mã sô: 60520114 LUẬN VAN THAC SĨ TP. HO CHI MINH, tháng 12 năm 2017 CÔNG TRÌNH ĐƯỢC HOÀN THÀNH TẠI TRUONG ĐẠI HOC BACH KHOA —DHQG -HCM (Ghi rõ họ, tên, học ham, học vị va chữ ky) Luận văn thạc sĩ được bảo vệ tại Truong Đại học Bách Khoa, DHQG Tp. HCM Thành phan Hội đồng đánh giá luận văn thạc sĩ gồm: (Ghi rõ họ, tên, học hàm, học vi của Hội đồng chấm bảo vệ luận văn thạc sĩ) Xác nhận của Chủ tịch Hội đồng đánh giá LV và Trưởng Khoa quản lý chuyên ngành sau khi luận văn đã được sửa chữa (nêu có).

CHỦ TỊCH HỘI ĐÔNG TRƯỞNG KHOA. ĐẠI HỌC QUỐC GIA TP.HCM CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM TRƯỜNG ĐẠI HỌC BÁCH KHOA Độc lập - Tự do - Hạnh phúc NHIỆM VỤ LUẬN VĂN THẠC SĨ Họ tên học viên: Trần Bao Ấn. Ngày, tháng, năm sinh: 22/10/1993.-- +5 s<<<<++ssssss2 Nơi sinh: Tp. Chuyên ngành: Kỹ thuật cơ điện tử.

L TEN DE TÀI: THIẾT KE HE THONG KHOA CUA ĐIỆN TỬ. DESIGN AN ELECTRONIC DOOR LOCK SYSTEM. NHIEM VU VA NOI DUNG: - Tim hiểu tổng quan về sản phẩm khóa cửa điện tử.-- 2-22 ©2s+x2+x+rsrsee - Tìm hiểu và thiết kế giải thuật kết nối mạng và bao mật cho khóa cửa điện tử. - Thiết kế các lược đồ hoạt động của hệ thống và thực nghiệm.

NGÀY GIAO NHIỆM VỤ: (Ghi theo trong QD giao dé tai) voces IV. NGÀY HOÀN THÀNH NHIỆM VỤ: (Ghi theo trong QD giao đề tài). CÁN BỘ HƯỚNG DAN (Ghi rõ hoc ham, học vi, họ, tên): II :880yi8A/1900si0. CAN BỘ HƯỚNG DAN CHỦ NHIỆM BỘ MÔN ĐÀO TẠO (Họ tên và chữ ký) (Họ tên và chữ ký) TRƯỞNG KHOA.

(Họ tên và chữ ký) li PREFACE I appreciate Ho Chi Minh City University of Technology to give me a chance to improve my technical skill and documentation skill throughout the master thesis. Thanks my faculty, Mechatronics, to provide me information and all supports. Last words, I want to send great thank to my supervisor - Dr. Trần Việt Hồng who has given me lots of advice and instruction along the way.

Ho Chi Minh city, 4" Dec, 2017 Trần Bảo An 11 INTRODUCTION Trong qua trình nghiên cứu va báo cáo khoa học, tôi luôn nghe được lời khuyên: “Nghiên cứu khoa học không phải là một báo cáo đơn thuần, mà phải là một câu chuyện sống động”. Tôi đã viết chương đâu tiên của câu chuyện này vào năm 2016. Câu chuyện này chưa kết thúc vào năm ay, vì bây giờ câu chuyện sẽ được tiếp nối Một chương mới day hap dẫn sẽ được kể trong phân tiếp theo của báo cáo. Phan tổng quan sẽ cung cấp thông tin về tương lai của sản phẩm Smart lock.

Nó có tiềm năng cũng như có rủi ro khi phát triển. Và rủi ro lớn nhất là An ninh mạng. Thiết kế sẽ bat đầu từ hộp đen đến thiết ké chi tiết, từ kết nối đơn thuần đến bảo mật cấp cao. Mô hình dòng chảy di liệu cũng được thết kế và sẽ được km chứng bằng thực nghiệm.

Charlie Munger đã nói “Lay một ý tưởng đơn giản và giải quyết nó nghiêm túc”. Đó cũng là ý tưởng mà câu chuyện mà tôi mang đến, không chỉ đưa ra cách thiết kế Smart lock mà còn là những sản phẩm IoT sau này nữa. During research and technical presentation, I always heard that“A Scientific Research should be a story, instead of a mere report”. I have written its first season during my thesis in 2016 - Design a electronic Door Lock.

Stories doesn’t end up like that. Now, I continue to write the following season. A very sexy one that bring you a panoramic and structured view of the whole Door Lock system. An overview section will bring information about future of Smart lock product.

It has potential as well as risk when developing. The most critical issue is cyber attack on Smart lock. A design will go from Black box to detail design, from connectivity to security. A model of data stream will also given.

A prototype is built up to validate designed function. “Take a simple idea and take it seriously’ - Charlie Munger. That is the idea of this document which not only shows the way to design Smart lock but also to design IoT devices in the future. Tran Bao An iV GUARANTEE I will guarantee this research is my independent study.

All data and figure have reference and publish correctly. All results has been written myself and they have never been published in other technical research. Trần Bao An TABLE OF CONTENT CHAPTER 1: OVERVIEW 2. Reason to develop a Smart LOCK.

Downside of having a Smart OCK. Steep learming CUrVe 111107. Invasion Of Privacy. Security FLAWS wo.

Cyber attack on ni 0802 na. Interstice for Cyber attack 0. Function of existing 6i). Research Of Previous StUGY 2.

Objective, purpose aNd SCOPE na. 10 CHAPTER 2: SELECTION OF DESIGN PLAN. Smart lock design in the previous StUY. óc c s x11 HT TH TH TH TH TH HT HH II 2.

lo 'T Platform - Cloud service S€ÏCẨTOTN. eccecsccsccssesseesecesseesecesscesseesecesecsscessecsscessececessseseeesscesecseeeeeceasesseeeesenes 16 "403 000000) 02 vï 0 nnn. 18 CHAPTER 3: SYSTEM DESIGN. LH HH HH 1210111 11g ri, 19 3.

Black bOX reVealing 1. WiFi communication 1 - Microcontroller, ESP8266 and ThingSpeak. WiFi communication - ThingSpeak and App. Design for vi v an ae.

Connection | - Bluetooth connection with advance proftecftion. Connection 2 - WiFi connection between ESP8266 and Modem. Connection 3 - Security of Cloud Platform. Connection 4 - WiFi connection between Phone and Cloud Platform.

28 CHAPTER 4: INNOVATION AND FINALIZATION. Functionality of study product. One-time key acess provided by SMS. One-time (and.

One-time key access Vid SMS wu. 34 AA, Data Stream nan. System under harsh Conditions. Phone 1OSt ma.

Electricity and Internet lost n6 e. 39 CHAPTER 5: EXPERILMEN TS.- LH H HH HH 11g11 ng it 4] 5. Purpose Of EXperiMe 8 a. Wide range ve vc ca 0i nh e.

One-time key access Via SMS wu. 48 CHAP TER 6: CONCLUSION AND FUTURE DIRECTION. ACHIC VE MENL. 49 Vili TABLE OF FIGURES Figure 1.1 An advertisement to promote product from Hafele .2 Available service at Airbinb n6.3 Design concept of Smarthome Services .4 Black box design of a Smartlock SysteM.e ccc escessetsesceeceeseeeseeeeeceeseeeeees 7 Figure 1.5 Functionality of existing product.

ccc ecsccsccsscesccecesseeesceseseseeseeeseesseesseens 8 Figure 1.6 Secure function introduced 1n Last S{Uy.- 5 5c 5c S23 SE seesrssessres 9 Figure 2.1 Option Ï for connection seÏ€CfIOTI.2 Option 2 for connecfion S€Ï€CfIOTI.- 5 5c 3c St *91 13121 ses 12 Figure 2.3 A real-time dashboards used to display weather condition by Thinger.4 Diagram of IoT system providing by ThingSpe ak.5 A screenshot of Ibm Watson pÏatÍOrm.6 An online catalogue sold ESP8266 in Vietnam.1 Black box Of vu.3 Schematic Of SYSteM .4 Some key features in Thing SDe aK.5 Schematic of system and its prOf€CfIOT\.6 Auto-changing code mechanism .8 Process on Microcontroller .9 System is safe under repl ay-atack .- -- sss + + 3xx se ses 25 Figure 3.10 System is safe under two phases of jam-and-relay-attack .11 ESP8266 operating as the Client SŠ€CUFC.- 5-5 55 2c SS 1s seeseesres 26 Figure 3.12 Thumbprint of api.13 Write and Read API Keys function in ThingSpeak .14 Design of system in term of connectivity and SeCUTIItY .1 Functionality of study prOdUCẨ.2 Generating one-time key access pfOC€dUFC.3 User Interface for selecting role: Guest or HoSf.6 Interface of creating one-time key access for Hosf.7 A model of data streaming in Door LOCĂ. -- 5-5555 s55 *ss+ssssesssess 35 Figure 4.8 Data streaming in closed range access via Bluetooth.9 Data streaming in wide range access Via [nf€rnef.- --- + s«ss<ss+s 36 Figure 4.10 Data streaming in getting Lock notification and Tracking Log .11 Data streaming in Password Changing.12 Data streaming in processing of one-time key access via SMS.1 Blue LCD module 1602.2 Some picture of used model for †eSfing.- -- 55s 5<ssss+sxssxsseeeesssrs 42 Figure 5.3 Module NodeMCU WIFI ESP8266 V1.4 Test setup for wide range access via Internet .5 Capability of ThingSpeak’s free US€T .6 Test procedure for Internet access: door cÌÏos€d.- -- s5 ss<ss+ss+s 44 Figure 5.7 Test procedure for Internet access: door opened.8 A graph of sent data to ThingSpeak 0.9 Test setup for one-time key access ÍUnCfIOT.10 Guest successfully sent SMS to HOSt .11 Host successfully sent back SMS to Guest 0. ccc cecesceeseeseseseeseeseeeseeseeeees 47 Figure 5.12 Text message the Guest received .13 Guest successfully used One-time access key .------<s<<<+<<<<<ss2 48 XI TABLE OF TABLES Table 1.1 Detail price of the popular smartlock on different market.2 Burglary statistical in United State 2014 wo.1 Plan selection for Comne ction type ooo. cc ceeesecsceseceseecsscessececesecsseesseessceseeeees 13 Table 2.2 Comparison of different platform for IoT application .1 System response when using Wide range access function.

45 Chapter 1: Overview CHAPTER 1: OVERVIEW Living in a home with smart home technology provides you with convenient features. Be a part of Smart Home, it is true that there are several advantages of having a Smart Lock, but there are a few disadvantages of having it, too. Reason to develop a Smart Lock There are several reasons to bring this product on air. Customer need Convenience is what this product bring to life.

Home owner can provide access, tracking status of his door remotely. Also, mechanical key is unnecessary, it is integrated into customer daily accessory - his smartphone. Market trend People notice that Internet of Thing is a coming event but people don’t realize that how fast this trend is. In Viet Nam, beside many Startup companies such as Atovi Smart Lock, Häfele- a German company- has invested in Smart Lock section in Viet Nam.

They promote a lot of program to advertise this product (Fig 1. Why an international furniture company have interest in this field and invest that much to Viet Nam? Figure 1.1 An advertisement to promote product from Hafele Source: keyless.vn Chapter 1: Overview This trend will not stop, back in 2015, no one in Viet Nam could imagine they would use GrabBike rather than traditional taxi motorbike. In fact it is. There is a rising service called Airbnb, AirBed and Breakfast, which allows user to book homes and vacation rentals through an App.

Accompanied with Smartphone, Smart Lock is a key feature to make this service alive (Fig 1.2 Available service at Airbnb Source: Airbnb.com As it is unsure when these trend will explode. Prepare and be a pioneer in this field will bring vast opportunity to enterprise. Downside of having a Smart Lock Smart Lock product has six points which customer are not happy to have. Its technology is expensive Would customer pay more for more convenience door opening? How much will they eager to pay? With the price $300 that state in the table 1.1, it’s hard to convince customer.

Brand August Danalock Kwikset Kevo Atovi Country US.A Vietnam Standard August Smart Danalock V3 Kwikset Kevo Khóa nha Glock package Lock Pro + (2nd Gen) price Connect $279 249,00 € $229.1 Detail price of the popular smartlock on different market Chapter 1: Overview 1. Steep learning curve Learning how to operate smart lock is not difficult if you are a tech-savvy individual. If your technology skills are not advanced, you will have to take time to learn how to use it.
