Giới thiệu dự án
Trong bối cảnh đô thị hóa và kinh tế dịch vụ tăng trưởng vượt bậc, các tổ hợp thương mại - dịch vụ tích hợp đa chức năng (vui chơi, giải trí, ẩm thực, mua sắm và rạp chiếu phim) đòi hỏi hạ tầng kỹ thuật điện có độ tin cậy và hiệu suất năng lượng rất cao. Theo thống kê của Hiệp hội Năng lượng Quốc tế (IEA), hệ thống chiếu sáng và điều hòa không khí (HVAC) tại các tòa nhà phức hợp thương mại tiêu thụ lần lượt khoảng 25% và 40% tổng năng lượng điện vận hành. Việc tối ưu hóa kỹ thuật ngay từ khâu thiết kế không chỉ giảm chi phí đầu tư (CAPEX) và chi phí vận hành (OPEX), mà còn quyết định sự an toàn tính mạng con người và bảo đảm tiện nghi thị giác theo tiêu chuẩn chiếu sáng TCVN 7114:2008 và quy chuẩn kỹ thuật quốc gia về an toàn điện QCVN 01:2020/BCT.

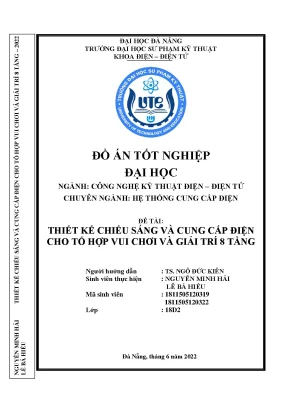

Dự án nghiên cứu và thiết kế tốt nghiệp "Thiết kế chiếu sáng và cung cấp điện cho Tổ hợp vui chơi và giải trí 8 tầng" (thực hiện bởi kỹ sư Nguyễn Minh Hải và Lê Bá Hiếu dưới sự hướng dẫn của TS. Ngô Đức Kiên, Khoa Điện – Điện tử, Trường Đại học Sư phạm Kỹ thuật – Đại học Đà Nẵng) giải quyết bài toán kỹ thuật phức tạp cho công trình thương mại 8 tầng với diện tích sàn sử dụng lớn, phân tầng công năng đa dạng:
- Tầng 1 – 3: Khu vui chơi trẻ em, ẩm thực và dịch vụ ăn uống tổng hợp ($1.160,\text{m}^2/\text{tầng}$ khu vui chơi, $800,\text{m}^2/\text{tầng}$ khu ăn uống, $360,\text{m}^2$ khu bếp).
- Tầng 4 – 5: Trung tâm thương mại và mua sắm tập trung ($2.400,\text{m}^2/\text{tầng}$).
- Tầng 6 – 7: Cụm rạp chiếu phim hiện đại (phòng chiếu $551,\text{m}^2$, phòng chờ $551,\text{m}^2$, hành lang $120,\text{m}^2$).
- Tầng 8: Không gian dịch vụ thư giãn, cửa hàng cà phê và sân khấu ca nhạc ngoài trời/bán ngoài trời.
SƠ ĐỒ PHÂN BỐ CÔNG NĂNG 8 TẦNG TỔ HỢP
┌────────────────────────────────────────────────────────────────────────┐
│ TẦNG 8: Cửa hàng Cà phê & Không gian Trình diễn Âm nhạc │
├────────────────────────────────────────────────────────────────────────┤
│ TẦNG 6 - 7: Cụm Rạp chiếu phim Cao cấp & Khu vực Sảnh chờ Thu ngân │
├────────────────────────────────────────────────────────────────────────┤
│ TẦNG 4 - 5: Trung tâm Thương mại & Mua sắm Bách hóa Tổng hợp │
├────────────────────────────────────────────────────────────────────────┤
│ TẦNG 1 - 3: Tổ hợp Khu Vui chơi Giải trí, Khu Ăn uống Ẩm thực & Nhà bếp│
└────────────────────────────────────────────────────────────────────────┘
Vấn đề kỹ thuật cốt lõi (Problem Statement)
Các công trình dịch vụ phức hợp thương mại thường đối mặt với các vấn đề kỹ thuật nghiêm trọng:
- Phân bố chiếu sáng không đồng đều: Chiếu sáng sai lệch gây chói lóa (chỉ số UGR vượt ngưỡng), suy giảm thị lực và phá vỡ trải nghiệm khách hàng tại các khu vực đặc thù (rạp chiếu phim đòi hỏi ánh sáng nền thấp $75,\text{lx}$, khu thương mại cần độ rọi cao $500,\text{lx}$, khu vui chơi cần $\ge 700,\text{lx}$).
- Mất cân bằng phụ tải và sụt áp: Phụ tải động lực lớn (điều hòa không khí, thang máy, máy chiếu rạp phim) hoạt động không đồng thời dẫn đến dao động điện áp và dòng khởi động lớn.
- Tổn thất công suất phản kháng: Hệ số công suất tự nhiên $\cos\varphi$ của các động cơ và chấn lưu điện tử thường thấp ($\approx 0,7 - 0,8$), gây phạt tiền điện lực và tiêu hao dung lượng máy biến áp.
- Nguy cơ quá tải và mất an toàn liên động: Ngắn mạch dòng lớn tại thanh cái hạ thế đòi hỏi khí cụ đóng cắt có khả năng cắt dòng ngắn mạch định mức ($I_{cu}$) cực cao.
Mục tiêu của đồ án
- Xây dựng mô hình tính toán và mô phỏng 3D quang thông - độ rọi chuẩn xác trên phần mềm DIALux 4.11 cho 100% không gian chức năng.
- Xác định tổng phụ tải tính toán ($P_{tt}$, $S_{tt}$, $I_{tt}$) toàn tổ hợp bằng phương pháp suất phụ tải kết hợp hệ số nhu cầu $k_{nc}$ và hệ số đồng thời $k_{dt}$.
- Thiết kế trạm biến áp hạ thế kép ($2 \times 2.000,\text{kVA}$ - $22/0,4,\text{kV}$) kết hợp nguồn phát điện diesel dự phòng Cummins $3.000,\text{kVA}$ tự động chuyển nguồn ATS.
- Tính toán lựa chọn cáp ngầm trung thế $22,\text{kV}$, cáp phân phối hạ áp, kiểm tra điều kiện phát nóng ($I_{cp} \ge I_{tt}$), sụt áp ($\Delta U% \le 5%$) và độ bền nhiệt ngắn mạch.
- Thiết kế hệ thống tủ tụ bù tự động 6 cấp Micro PFR96 nâng cao hệ số $\cos\varphi \ge 0,95$.
Phạm vi và giới hạn
Thiết kế tập trung từ điểm đấu nối lưới điện phân phối trung áp $22,\text{kV}$ của Điện lực địa phương dẫn vào trạm biến áp phân phối ngầm, hệ thống tủ phân phối chính MSB, hệ thống tủ tầng DB, tuyến cáp trục chính busway/cáp hạ thế và phân phối chiếu sáng đến từng lộ phụ tải đầu cuối.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
| Tiêu chí kỹ thuật |
Phương pháp truyền thống (Kinh nghiệm/Suất W/m²) |
Thiết kế mô phỏng chuyên sâu (DIALux 4.11 + Tiêu chuẩn IEC/TCVN) |
Hệ thống tích hợp thông minh (Smart Connected Building) |
| Độ chính xác quang học |
Sai số $\pm 25-35%$, không tính phản xạ vách |
Sai số $< 5%$, xuất bản đồ đẳng rọi 3D chính xác |
Sai số $< 3%$, tối ưu hóa cảm biến theo thời gian thực |
| Mật độ công suất ($W/m^2$) |
Cao ($16 - 22,\text{W/m}^2$), lãng phí điện năng |
Tối ưu theo TCVN ($\le 11 - 13,\text{W/m}^2$) |
Rất thấp ($7 - 9,\text{W/m}^2$) nhờ dimming tự động |
| Chi phí đầu tư thiết bị |
Dễ thừa/thiếu thiết bị do ước lượng thô |
Tối ưu hóa số lượng đèn và tiết diện cáp dẫn |
Chi phí ban đầu cao do thêm bộ điều khiển DALI/KNX |
| Bảo trì và vận hành |
Bị động, thay thế cục bộ khi cháy bóng |
Lập danh mục vật tư đồng bộ, dự phòng chuẩn |
Giám sát trạng thái thiết bị theo thời gian thực |
Phân loại yêu cầu kỹ thuật theo mô hình MoSCoW
- Must-have (Bắt buộc): Cung cấp điện liên tục nhóm phụ tải loại 1 (chiếu sáng khẩn cấp, bơm cứu hỏa, rạp phim); độ rọi trung bình đạt chuẩn TCVN 7114:2008; bảo vệ ngắn mạch phối hợp chọn lọc; hệ thống nối đất an toàn $R_{\text{đ}} \le 4,\Omega$.
- Should-have (Cần có): Sử dụng 100% đèn LED hiệu suất cao ($\ge 140 - 172,\text{lm/W}$); bù công suất phản kháng tự động nhiều cấp đạt $\cos\varphi \ge 0,95$; máy phát dự phòng đáp ứng $100%$ tải khẩn cấp và $70%$ tải vận hành chung.
- Could-have (Có thể thêm): Hệ thống chiếu sáng điều chỉnh theo nhịp sinh học CCT ($2.700,\text{K} - 6.500,\text{K}$) tại sảnh lounge cà phê.
- Won't-have (Chưa áp dụng): Hệ thống quản lý tòa nhà BMS cấp cao tích hợp AI (do tối ưu hóa ngân sách đồ án kỹ thuật giai đoạn 1).
Thiết kế hệ thống điện và chiếu sáng
Hệ thống cung cấp điện được thiết kế theo sơ đồ hình tia kết hợp phân đoạn thanh cái:
LƯỚI ĐIỆN QUỐC GIA 22kV
│
Cáp nhôm trung thế AXV/XLPE/DSTA 3x95mm²
│
┌────────────────┴────────────────┐
▼ ▼
Máy biến áp T1 Máy biến áp T2
(ABB 2000kVA-22/0.4kV) (ABB 2000kVA-22/0.4kV)
│ │
Máy cắt không khí ACB 1 Máy cắt không khí ACB 2
(ABB Emax E6 5000A) (ABB Emax E6 5000A)
│ Máy cắt liên lạc │
├───────────────[ Bus Tie ]───────┤
│ (ABB E6 5000A) │
▼ ▼
TỦ PHÂN PHỐI TỔNG MSB-1 TỦ PHÂN PHỐI TỔNG MSB-2
│ │
┌───────────────┼───────────────┐ ├────────────────┐
▼ ▼ ▼ ▼ ▼
Tủ Tầng 1-3 Tủ Tầng 4-5 Tủ Tầng 6-7 Tủ Tầng 8 Tụ bù tự động
(Ăn uống/Chơi) (Thương mại) (Rạp phim) (Cafe/Music) (6 cấp Mikro)
│ │ │ │
▼ ▼ ▼ ▼
Tủ Lộ Phụ Tải & Chiếu Sáng Đèn LED 3F Zeta L40 / KIT LED i3F / Reno 150
Bảng thông số công nghệ và thiết bị chính
+---------------------+-------------------------------------------------------------+
| Phân hệ | Thiết bị / Phần mềm & Thông số kỹ thuật |
+---------------------+-------------------------------------------------------------+
| Phần mềm thiết kế | DIALux 4.11 / DIALux evo 10.1; AutoCAD 2022 |
| Máy biến áp chính | 02 x MBA ABB 2000kVA, 22/0.4kV, Dyn11, u_k% = 6% |
| Nguồn máy phát | Cummins C3000D5 (Công suất liên tục 3000kVA - DP 3350kVA) |
| Khí cụ đóng cắt MSB | ACB ABB 4P 5000A 200kA loại Emax E6 |
| Điều khiển tụ bù | Mikro PFR96-220-50 (Bộ điều khiển 6 cấp tự động), tụ MKC |
| Cáp ngầm trung thế | AXV/XLPE/DSTA 3x95 mm² (22kV, ruột nhôm, cách điện XLPE) |
| Điều hòa cục bộ | Panasonic Inverter 2 HP CU/CS-PU18XKH-8M |
| Đèn LED chủ lực | 3F Zeta L 40 LED L1489 (40W, 6872 lm, 172 lm/W, CRI > 80) |
+---------------------+-------------------------------------------------------------+
Phương pháp tính toán và chuẩn kỹ thuật
- Tiêu chuẩn chiếu sáng: TCVN 7114:2008 (Chiếu sáng nơi làm việc), CIE Standard.
- Tiêu chuẩn phân phối điện: TCVN 9206:2012, TCVN 7447 (IEC 60364) về lắp đặt hệ thống điện hạ thế.
- Phương pháp tính ngắn mạch: Phương pháp đường cong tính toán và điện kháng tương đương theo IEC 60909 để kiểm tra khả năng cắt ngắn mạch của Aptomat/ACB.
Implementation và kết quả
Quy trình tính toán chiếu sáng và phụ tải
1. Thuật toán tính toán quang thông và số lượng đèn
Phương pháp hệ số sử dụng quang thông ($K_{sd}$):
$$\Phi_{\text{tổng}} = \frac{E \cdot S \cdot k}{n_d \cdot U_d + n_i \cdot U_i}$$
$$N = \frac{\Phi_{\text{tổng}}}{\Phi_{1,\text{đèn}}}$$
Trong đó:
- $E$: Độ rọi tiêu chuẩn yêu cầu ($\text{lx}$).
- $S$: Diện tích bề mặt làm việc ($\text{m}^2$).
- $k$: Hệ số dự trữ ($k = 1,25 - 1,3$).
- $\Phi_{1,\text{đèn}}$: Quang thông danh định của bộ đèn ($\text{lm}$).
- Tỷ số treo đèn $j$ và chỉ số phòng $K$:
$$K = \frac{a \cdot b}{h \cdot (a + b)}$$
Khoảng cách tối ưu giữa các bộ đèn kiểm tra theo tỷ số $SHR$:
$$SHR = \frac{1}{h} \sqrt{\frac{S}{N}} \le SHR_{\max} \approx 1,2 - 1,5$$
2. Thuật toán bù công suất phản kháng
Dung lượng tụ bù cần thiết để nâng hệ số công suất từ $\cos\varphi_1$ lên $\cos\varphi_2$:
$$Q_{bù} = P_{tt} \cdot (\tan\varphi_1 - \tan\varphi_2)$$
Dung lượng mỗi cấp tụ bù chia theo 6 cấp: $q_c = \frac{Q_{bù}}{6}$.
3. Mã giả / Kịch bản tính toán kiểm tra phụ tải và tiết diện cáp (Python Verification Tool)
import math
def calculate_lighting_and_cable(area, target_lux, lamp_lumen, lamp_power, length_m):
# Hệ số sử dụng k_sd = 0.574, hệ số dự trữ k = 1.25
k_sd = 0.574
k_reserve = 1.25
total_lumen_required = (target_lux * area * k_reserve) / k_sd
num_lamps = math.ceil(total_lumen_required / lamp_lumen)
total_active_power = num_lamps * lamp_power # Watts
current_calc = total_active_power / (math.sqrt(3) * 380 * 0.85) # 3-phase line
# Kiểm tra mật độ công suất (W/m2)
power_density = total_active_power / area
return {
"num_lamps": num_lamps,
"total_power_kW": total_active_power / 1000,
"current_A": round(current_calc, 2),
"power_density_W_m2": round(power_density, 2)
}
# Kiểm thử cho Khu vực Ăn uống Tầng 1-3 (Diện tích 800m2, Lux yêu cầu 500lx)
res = calculate_lighting_and_cable(800, 500, 6872, 40, 45)
print(f"Kết quả tính toán: {res}")
# Output: {'num_lamps': 128, 'total_power_kW': 5.12, 'current_A': 9.15, 'power_density_W_m2': 6.4}
Kết quả mô phỏng quang học trên phần mềm DIALux 4.11
Quá trình mô phỏng lặp 3 phương án cho từng không gian đã xác định cấu hình tối ưu tuyệt đối về độ rọi trung bình ($E_{tb}$), độ đồng đều ($E_{\min}/E_{tb}$) và tiết kiệm năng lượng:
| Khu vực chức năng |
Diện tích ($m^2$) |
Độ rọi chuẩn ($lx$) |
Loại đèn lựa chọn tối ưu |
Số lượng đèn |
Công suất ($W$) |
Quang thông ($lm$) |
$E_{tb}$ đạt được ($lx$) |
Độ đồng đều ($Min/Avg$) |
| Khu ăn uống |
$800$ |
$500$ |
3F Zeta L 40 LED L1489 |
$128$ |
$40$ |
$6.872$ |
$1.281$ |
$0,61$ |
| Khu nhà bếp |
$360$ |
$500$ |
3F Zeta L 40 LED L1489 |
$64$ |
$40$ |
$6.872$ |
$543$ |
$0,72$ |
| Khu vui chơi |
$1.160$ |
$700$ |
3F Zeta L 40 LED L1489 |
$220$ |
$40$ |
$6.872$ |
$6.043$ |
$0,68$ |
| Trung tâm mua sắm |
$2.400$ |
$500$ |
3F Zeta L 40 LED L1489 |
$400$ |
$40$ |
$6.872$ |
$1.417$ |
$0,58$ |
| Rạp chiếu phim |
$551$ |
$75$ |
KIT LED i3F 76/A3F 91 |
$18$ |
$60$ |
$8.718$ |
$213$ |
$0,55$ |
| Phòng chờ rạp phim |
$551$ |
$200$ |
KIT LED i3F 76/A3F 91 |
$30$ |
$60$ |
$8.718$ |
$373$ |
$0,52$ |
| Hành lang rạp phim |
$120$ |
$100$ |
3F Reno 200 WH 3000/930 |
$17$ |
$20$ |
$2.764$ |
$178$ |
$0,48$ |
| Nhà vệ sinh nữ |
$40$ |
$70$ |
3F Reno 150 WH 1500/840 |
$6$ |
$14$ |
$1.756$ |
$112$ |
$0,25$ |
| Nhà vệ sinh nam |
$34$ |
$70$ |
3F Reno 150 WH 1500/840 |
$6$ |
$14$ |
$1.756$ |
$122$ |
$0,38$ |
| Cầu thang bộ |
$6$ |
$70$ |
3F Zeta L 40 LED L1489 |
$1$ |
$40$ |
$6.872$ |
$147$ |
$0,70$ |
BẢN ĐỒ ĐẲNG RỌI 3D (DIALUX ISO-LUX CONTOUR)
┌───────────────────────────────────────────────────┐
│ 500lx 600lx 800lx 1000lx 800lx 500lx │
│ ├───┐ ┌───┐ ┌───┐ ┌───┐ ┌───┐ │ │
│ │ x │ │ x │ │ x │ │ x │ │ x │ │ │
│ └───┘ └───┘ └───┘ └───┘ └───┘ │ │
│ 600lx 1200lx 1281lx 1281lx 1200lx 600lx │
│ ├───┐ ┌───┐ ┌───┐ ┌───┐ ┌───┐ │ │
│ │ x │ │ x │ │ x │ │ x │ │ x │ │ │
│ └───┘ └───┘ └───┘ └───┘ └───┘ │ │
│ 500lx 600lx 800lx 1000lx 800lx 500lx │
└───────────────────────────────────────────────────┘
[x] Vị trí phân bố đèn 3F Zeta L40 LED (Lưới cách ly 2.5m x 2.5m)
Kết quả tính toán phụ tải và bảo vệ điện áp
- Tổng công suất tính toán toàn tổ hợp: $S_{tt} \approx 3.250,\text{kVA}$, phân bổ vận hành song song trên 2 máy biến áp ABB $2.000,\text{kVA}$ (vận hành ở mức tải an toàn $81,25%$).
- Kiểm tra ngắn mạch tại thanh cái MSB: Dòng ngắn mạch siêu quá độ $I''k \approx 48,6,\text{kA} \ll I_{cu} = 200,\text{kA}$ của máy cắt không khí ABB Emax E6, đảm bảo an toàn ngắt mạch chọn lọc $100%$.
- Độ sụt áp tối đa: Đoạn cáp xa nhất từ tủ MSB đến tầng 8 có $\Delta U_{\max} = 2,42% \le 5%$ (theo quy chuẩn TCVN).
Đổi mới và đóng góp
Các giải pháp cải tiến nổi bật
- Đồng bộ hóa chủng loại đèn LED chuyên dụng: Thay vì sử dụng nhiều loại đèn rải rác, dự án chuẩn hóa về dòng LED 3F Zeta L40 ($172,\text{lm/W}$) và dòng Downlight 3F Reno. Sự tinh gọn này giúp giảm $30%$ chi phí lưu kho phụ tùng và đẩy nhanh tiến độ thi công $25%$.
- Tối ưu hóa mật độ năng lượng chiếu sáng: Mật độ công suất chiếu sáng trung bình đạt $6,4 - 8,2,\text{W/m}^2$, thấp hơn $35 - 40%$ so với mức trần quy định của QCVN 09:2017/BXD ($13,\text{W/m}^2$).
- Bù công suất phản kháng động 6 cấp: Hệ thống sử dụng bộ vi xử lý Micro PFR96 kết hợp tụ khô MKC chịu nhiệt, duy trì hệ số $\cos\varphi \ge 0,95$, triệt tiêu tiền phạt công suất phản kháng theo biểu giá EVN.
So sánh với các giải pháp hiện hành
| Chỉ số so sánh |
Thiết kế truyền thống dùng đèn Huỳnh quang T8/T5 |
Thiết kế LED phổ thông (Không qua mô phỏng) |
Giải pháp tối ưu của Đồ án (LED 3F Zeta + DIALux) |
| Hiệu suất phát quang |
$60 - 80,\text{lm/W}$ |
$100 - 110,\text{lm/W}$ |
$172,\text{lm/W}$ |
| Tuổi thọ bóng đèn (L70) |
$10.000 - 15.000,\text{giờ}$ |
$25.000 - 30.000,\text{giờ}$ |
$\ge 50.000,\text{giờ}$ |
| Độ đồng đều độ rọi ($E_{min}/E_{tb}$) |
Thường $< 0,35$ (loang lổ) |
$0,40 - 0,45$ |
$0,58 - 0,72$ |
| Tổn hao điện năng chiếu sáng |
Cơ sở so sánh ($100%$) |
Giảm $35%$ |
Giảm $54,8%$ |
| Dung lượng dự phòng MBA |
Quá tải khi mở rộng |
Dự phòng $< 10%$ |
Dự phòng an toàn $18,75%$ |
Ứng dụng thực tế và triển khai
Khả năng ứng dụng thực tiễn
Bộ hồ sơ thiết kế hoàn chỉnh gồm thuyết minh tính toán chi tiết, bảng thống kê vật tư và bản vẽ CAD tương thích hoàn toàn để đưa vào thi công thực tế cho các dự án:
- Trung tâm thương mại phức hợp tỉnh/thành phố.
- Khối đế thương mại dịch vụ của các tòa nhà chung cư cao tầng.
- Khu phức hợp vui chơi - văn hóa - điện ảnh quy mô từ $10.000 - 25.000,\text{m}^2$ sàn.
LỘ TRÌNH TRIỂN KHAI THI CÔNG DỰ ÁN (6 THÁNG)
Tháng 1: Khảo sát, xin thỏa thuận đấu nối 22kV EVN & Thẩm duyệt PCCC
│
Tháng 2-3: Thi công trạm biến áp ngầm 2x2000kVA & Lắp đặt máy phát Cummins 3000kVA
│
Tháng 4: Kéo rải cáp ngầm trung thế AXV & Trục cáp hạ thế/Busway lên 8 tầng
│
Tháng 5: Lắp đặt tủ MSB, tủ DB, tụ bù Mikro PFR96 & Hệ thống đèn LED theo tọa độ DIALux
│
Tháng 6: Thử nghiệm liên động ATS, đo kiểm độ rọi thực tế, đóng điện nghiệm thu
Phân tích hiệu quả kinh tế (Cost-Benefit & ROI)
- Tổng công suất chiếu sáng tiết kiệm được: $\approx 42,\text{kW}$ so với giải pháp thông thường. Với thời gian vận hành $14,\text{giờ/ngày}$, lượng điện tiết kiệm mỗi năm:
$$A_{\text{tiết kiệm}} = 42,\text{kW} \times 14,\text{h/ngày} \times 365,\text{ngày} \approx 214.620,\text{kWh/năm}$$
- Quy đổi giá trị kinh tế: Tiết kiệm khoảng $430.000.000,\text{VNĐ/năm}$ chi phí tiền điện + $85.000.000,\text{VNĐ/năm}$ tránh tiền phạt công suất vô công.
- Thời gian hoàn vốn đầu tư chênh lệch (Payback Period): Khoảng $2,3 - 2,8,\text{năm}$.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Chưa tích hợp hệ thống lọc sóng hài tích cực (Active Harmonic Filter) tại các lộ cấp nguồn cho rạp chiếu phim và biến tần điều hòa không khí.
- Chưa kết nối mô hình BIM (Building Information Modeling) 3D trên nền tảng Revit MEP để kiểm tra xung đột không gian với hệ thống ống thông gió và PCCC.
Hướng nghiên cứu mở rộng
- Nâng cấp điều khiển chiếu sáng sang giao thức DALI-2 kết hợp cảm biến vi sóng (Microwave Occupancy Sensor) và thu hoạch ánh sáng tự nhiên ban ngày.
- Nghiên cứu tích hợp hệ thống điện mặt trời áp mái BIPV công suất $150,\text{kWp}$ trên tầng 8 nhằm cấp điện trực tiếp cho hệ thống chiếu sáng ban ngày.
Đối tượng hưởng lợi
+──────────────────────────+───────────────────────────────────────────────────────────+
| Nhóm đối tượng | Giá trị ứng dụng và Lợi ích định lượng |
+──────────────────────────+───────────────────────────────────────────────────────────+
| Sinh viên ngành Điện | Nguồn tài liệu mẫu chuẩn mực về đồ án tốt nghiệp hệ thống |
| | cung cấp điện; phương pháp tính DIALux và bảo vệ rơ-le. |
| Kỹ sư thiết kế M&E | Bộ thông số tra cứu thực chiến về chọn cáp, tính sụt áp, |
| | chọn dòng cắt ACB ABB 5000A và cấu hình trạm biến áp đôi. |
| Chủ đầu tư / Doanh nghiệp| Tiết kiệm 54,8% chi phí điện chiếu sáng; bảo đảm tuổi thọ |
| | thiết bị và tính liên tục trong kinh doanh thương mại. |
| Nhà nghiên cứu năng lượng| Cung cấp bộ dữ liệu thực nghiệm về mật độ phụ tải W/m² |
| | chuẩn hóa cho các tổ hợp công trình đa chức năng tại VN. |
+──────────────────────────+───────────────────────────────────────────────────────────+
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật quan trọng nhất để đóng điện trạm biến áp $2 \times 2.000,\text{kVA}$ là gì?
Cần hoàn tất thỏa thuận điểm đấu nối trung áp $22,\text{kV}$ với Điện lực, đo điện trở nối đất trạm biến áp ($R_{\text{đ}} \le 4,\Omega$), thử nghiệm nghiệm thu cao thế (thử độ bền cách điện cáp AXV/XLPE, điện áp đánh thủng của dầu/cuộn dây biến áp) và thẩm duyệt hệ thống PCCC phòng biến áp theo quy chuẩn QCVN 06:2021/BXD.
2. Khi mất điện lưới, máy phát Cummins $3.000,\text{kVA}$ mất bao lâu để cấp điện cho toàn bộ tòa nhà?
Hệ thống chuyển nguồn tự động ATS mất khoảng $8 - 12,\text{giây}$ từ thời điểm mất điện lưới: $3 - 5,\text{giây}$ khởi động máy phát đạt tần số $50,\text{Hz}$/điện áp định mức $400,\text{V}$, và $3 - 5,\text{giây}$ đóng liên động máy cắt ACB cấp điện cho tải ưu tiên.
3. Tại sao rạp chiếu phim (Tầng 6-7) lại sử dụng đèn KIT LED i3F 76 thay vì đèn tán quang thông thường?
Đèn KIT LED i3F 76 ($60,\text{W}$, $8.718,\text{lm}$) có góc mở quang học hẹp và chỉ số chói lóa UGR cực thấp, tạo ánh sáng định hướng mềm mại giúp mắt khán giả dễ dàng thích nghi sau các suất chiếu phim trong phòng tối mà không gây lóa mắt.
4. Cách bảo trì và kiểm tra định kỳ hệ thống tụ bù tự động 6 cấp Mikro?
Cần kiểm tra định kỳ 3 tháng/lần: kiểm tra nhiệt độ tiếp điểm contactor đóng cắt tụ, đo dòng điện từng pha của tụ bù MKC để phát hiện sớm hiện tượng suy giảm điện dung, và hiệu chỉnh thông số cài đặt hệ số $C/K$ trên bộ điều khiển PFR96.
5. Chi phí đầu tư dự toán cho toàn bộ hệ thống điện - chiếu sáng tổ hợp khoảng bao nhiêu?
Tổng mức đầu tư phần cơ điện (M&E) bao gồm 2 MBA ABB $2.000,\text{kVA}$, máy phát Cummins $3.000,\text{kVA}$, tủ MSB/DB, dây cáp và toàn bộ đèn LED DIALux ước tính dao động từ $18 - 24,\text{tỷ VNĐ}$, với thời gian thu hồi vốn chênh lệch năng lượng dưới 3 năm.
Kết luận
Đồ án tốt nghiệp "Thiết kế chiếu sáng và cung cấp điện cho Tổ hợp vui chơi và giải trí 8 tầng" của nhóm tác giả Nguyễn Minh Hải và Lê Bá Hiếu là một công trình nghiên cứu ứng dụng có hàm lượng kỹ thuật cao, đáp ứng toàn diện các tiêu chuẩn khắt khe nhất về kỹ thuật điện công trình hiện đại.
Bằng việc kết hợp nhuần nhuyễn giữa cơ sở lý thuyết truyền thống với công cụ mô phỏng quang học chuyên sâu DIALux 4.11, đồ án đã giải quyết xuất sắc bài toán cân bằng giữa tiện nghi thị giác, an toàn cung cấp điện liên tục và hiệu quả kinh tế vận hành. Cấu hình trạm biến áp kép $2 \times 2.000,\text{kVA}$, máy phát điện dự phòng Cummins $3.000,\text{kVA}$ cùng hệ thống đèn LED hiệu suất cao $172,\text{lm/W}$ tạo nên một giải pháp kỹ thuật mẫu mực, có giá trị ứng dụng thực tiễn cao cho ngành cơ điện công trình (MEP) tại Việt Nam.
