Giới thiệu dự án

Sự bùng nổ đô thị hóa tại các trung tâm kinh tế khu vực Đồng bằng sông Cửu Long đang tạo ra áp lực lớn lên quỹ đất và hạ tầng công cộng. Tại thành phố Long Xuyên, tỉnh An Giang, tốc độ tăng trưởng kinh tế và nhu cầu về văn phòng làm việc kết hợp lưu trú tiện nghi cho cán bộ, chuyên gia đòi hỏi các công trình xây dựng phải đáp ứng đồng thời tính thẩm mỹ, công năng đa dạng và độ bền vững kết cấu. Đồ án tốt nghiệp "Thiết kế khu phức hợp Ngọc Châu" (chuyên ngành Xây dựng Dân dụng và Công nghiệp, Khoa Kỹ thuật Xây dựng, Trường Đại học Giao thông Vận tải TP. Hồ Chí Minh) giải quyết bài toán kỹ thuật toàn diện cho một công trình cao tầng tích hợp đa năng trên nền địa chất phức tạp vùng Tây Nam Bộ.

+-------------------------------------------------------------------------+
|                        KHU PHỨC HỢP NGỌC CHÂU                           |
|       (Quy mô: 6 tầng - Chiều cao: 20.1m - Diện tích: 16.4m x 28.25m)   |
+-------------------------------------------------------------------------+
                                    |
  +---------------------------------+---------------------------------+
  |                                 |                                 |
  v                                 v                                 v
[Công năng Tầng trệt]       [Khối Văn phòng Lầu 1-2]       [Khối Căn hộ Lầu 3-5]
- Nhà để xe, kỹ thuật       - Phòng làm việc mở            - Căn hộ ở chuyên gia
- Chiều cao tầng: 3.0m      - Chiều cao tầng: 3.6m         - Chiều cao tầng: 3.3m

Problem Statement

Thiết kế kết cấu cho công trình phức hợp với nhịp bước cột lớn ($8.4\text{ m} \times 7.5\text{ m}$) phải xử lý đồng thời ba thách thức kỹ thuật trọng yếu:

  • Đảm bảo độ võng và độ nứt của hệ sàn không vượt quá giới hạn cho phép theo tiêu chuẩn hiện hành mà không làm tăng quá mức tự trọng tĩnh tải bản thân.
  • Phân tích và kiểm soát ứng xử chịu lực không gian 3D của hệ khung bê tông cốt thép toàn khối dưới tác dụng đồng thời của tải trọng đứng (tĩnh tải hoàn thiện, hoạt tải sử dụng) và tải trọng ngang (áp lực gió động, gió tĩnh vùng II-A với $W_0 = 83\text{ daN/m}^2$).
  • Thiết kế hệ móng cọc ép truyền tải trọng an toàn xuống tầng địa chất chịu lực trong điều kiện mực nước ngầm cao và địa tầng bùn sét yếu đặc trưng của khu vực An Giang.

Mục tiêu dự án

  1. Xác lập giải pháp kiến trúc công năng 6 tầng, diện tích xây dựng mặt bằng $16.4\text{ m} \times 28.25\text{ m}$, tổng chiều cao $20.1\text{ m}$, đáp ứng đầy đủ yêu cầu chiếu sáng, thông gió tự nhiên và thoát hiểm hỏa hoạn.
  2. Thiết kế và kiểm toán hệ sàn sườn bê tông cốt thép toàn khối tầng điển hình (chiều dày $h_s = 150\text{ mm}$), hệ cầu thang bộ 2 vế dạng bản chịu lực.
  3. Xây dựng mô hình tính toán khung không gian 3 chiều bằng phần mềm phần tử hữu hạn ETABS v9.4, xác định nội lực nguy hiểm nhất theo các tổ hợp tải trọng cơ bản và đặc biệt theo TCVN 2737:1995.
  4. Kiểm toán tiết diện và bố trí cốt thép cho hệ dầm chính ($300 \times 600\text{ mm}$), cột chịu nén uốn lệch tâm xiên ($300 \times 300\text{ mm}$ đến $600 \times 600\text{ mm}$) theo TCVN 5574:2012.
  5. Xử lý số liệu địa chất hiện trường và thiết kế móng cọc ép bê tông cốt thép bảo đảm sức chịu tải theo đất nền và theo vật liệu cọc theo TCVN 10304:2014.

Phương pháp tiếp cận và giải pháp kỹ thuật

Dự án áp dụng phương pháp phần tử hữu hạn (Finite Element Method - FEM) kết hợp tính toán giải tích theo trạng thái giới hạn (Limit State Method). Công trình sử dụng bê tông cấp độ bền Mác 350 ($R_b = 145\text{ kG/cm}^2 \approx 14.5\text{ MPa}$, $R_{bt} = 10.5\text{ kG/cm}^2$), cốt thép dọc chịu lực nhóm CIII ($R_s = R's = 3650\text{ kG/cm}^2 \approx 365\text{ MPa}$), cốt đai nhóm CI ($R{sw} = 1750\text{ kG/cm}^2$).

Kết quả kỳ vọng

  • Hệ kết cấu làm việc an toàn, chuyển vị ngang đỉnh công trình đạt $\Delta \le H/500 = 20100/500 = 40.2\text{ mm}$.
  • Tối ưu hóa hàm lượng cốt thép trong cấu kiện: sàn $\mu = 0.25% - 0.85%$, dầm $\mu = 1.0% - 1.8%$, cột $\mu = 1.2% - 2.4%$.
  • Giảm thiểu khối lượng bê tông bản sàn thông qua bố trí hệ dầm phụ chia nhỏ nhịp $8.4\text{ m}$ thành các ô bản làm việc 2 phương.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế nhà cao tầng và trung tầng hiện nay, việc lựa chọn phương án kết cấu sàn quyết định trực tiếp đến độ cứng không gian, tải trọng truyền xuống móng và chi phí xây dựng.

Tiêu chí so sánh Hệ sàn sườn toàn khối (Được chọn) Hệ sàn ô cờ (Waffle Slab) Hệ sàn phẳng không dầm (Flat Plate) Hệ sàn dầm ứng lực trước
Khả năng vượt nhịp Tốt trong khoảng $6\text{ m} - 9\text{ m}$ khi có dầm phụ Rất tốt cho nhịp $> 9\text{ m}$ Trung bình ($5\text{ m} - 7\text{ m}$) Vượt trội ($9\text{ m} - 15\text{ m}$)
Độ cứng không gian Rất cao, liên kết nút dầm-cột cứng vững Cao, giảm trọng lượng bản thân Thấp, dễ bị chọc thủng tại nút cột Cao, kiểm soát võng nứt tối ưu
Độ phức tạp cốp pha Trung bình, biện pháp thi công phổ biến Rất phức tạp, chi phí ván khuôn cao Rất đơn giản, phẳng đáy Phức tạp (kéo căng cáp, neo)
Chiều cao tầng Bị giới hạn bởi chiều cao dầm chính Giảm đáng kể khoảng thông thủy Tối ưu hóa chiều cao tầng Giảm chiều cao kết cấu sàn
Chi phí vật tư Tiết kiệm, vật liệu truyền thống Tốn kém chi phí nhân công Tăng khối lượng bê tông bản sàn Chi phí cáp DƯL và thiết bị cao

Phân loại yêu cầu thiết kế theo mô hình MoSCoW

  • Must have (Bắt buộc): Khung không gian bê tông cốt thép chịu tải trọng đứng và ngang; kiểm toán bền, nứt, võng theo TCVN 5574:2012; bố trí hệ thống móng cọc chịu lực trên lớp địa chất tốt theo TCVN 10304:2014; hệ thống thang thoát hiểm độc lập.
  • Should have (Nên có): Bố trí dầm phụ phân chia ô bản lớn ($8.4\text{ m} \times 7.5\text{ m}$) thành hai ô nhỏ kích thước $4.2\text{ m} \times 7.5\text{ m}$ để giảm chiều dày bản sàn từ $200\text{ mm}$ xuống $150\text{ mm}$; phân đoạn thay đổi tiết diện cột theo chiều cao để tiết kiệm vật liệu.
  • Could have (Có thể mở rộng): Mô phỏng tương tác động lực học đất - kết cấu (Soil-Structure Interaction); phân tích tải trọng gió động và phản ứng dao động riêng tầng bậc cao.
  • Won't have (Không áp dụng giai đoạn này): Ứng dụng dầm thép liên hợp hoặc hệ sàn rỗng sử dụng bóng nhựa Tbox/BubbleDeck do yêu cầu kiểm soát chất lượng phức tạp tại địa phương.

Thiết kế hệ thống kết cấu

Mô hình kết cấu công trình Khu phức hợp Ngọc Châu được thiết kế theo sơ đồ không gian 3 chiều với các giả thuyết động học:

  • Giả thiết sàn tuyệt đối cứng (Rigid Diaphragm): Bản sàn có độ cứng vô cùng lớn trong mặt phẳng ngang, đảm bảo các nút khung trên cùng một cao trình tầng có chuyển vị ngang và góc xoay trục đứng như nhau.
  • Mô hình hóa phần tử:
    • Cột và dầm: Phần tử thanh không gian (3D Frame Elements) với 6 bậc tự do tại mỗi nút, xét đến biến dạng uốn, cắt, kéo nén và xoắn.
    • Sàn: Phần tử tấm vỏ (Shell Elements) phân phối tải trọng bề mặt lên hệ lưới dầm theo nguyên lý diện truyền tải và ma trận độ cứng liên tục.
+--------------------------------------------------------------------+
|                MÔ HÌNH TOÁN HỌC KHUNG KHÔNG GIAN 3D                |
+--------------------------------------------------------------------+
  |
  +---> Phương trình vi phân cân bằng: [K]{U} = {P}
  |     - [K]: Ma trận độ cứng tổng thể của kết cấu
  |     - {U}: Vector chuyển vị nút cần tìm (chuyển vị thẳng, góc xoay)
  |     - {P}: Vector tải trọng quy đổi nút (Tĩnh tải, Hoạt tải, Tải gió)
  |
  +---> Ràng buộc cơ học biên:
        - Chân cột tại cao trình ±0.000 (đỉnh đài móng) liên kết ngàm tuyệt đối
        - Ràng buộc sàn cứng (Diaphragm constraint) tại cao trình từng tầng

Technology Stack & Standards

  • Phần mềm phân tích kết cấu: CSI ETABS v9.4 (Mô hình hóa 3D, phân tích nội lực, modal analysis), SAFE v12 (Kiểm tra chọc thủng và nội lực móng đài cọc), Microsoft Excel 2010 (Tổ hợp nội lực và kiểm toán tiết diện bê tông cốt thép).
  • Phần mềm thiết kế bản vẽ: Autodesk AutoCAD 2020.
  • Hệ thống quy chuẩn & tiêu chuẩn:
    • TCVN 2737:1995: Tải trọng và tác động - Tiêu chuẩn thiết kế.
    • TCVN 5574:2012: Kết cấu bê tông và bê tông cốt thép - Tiêu chuẩn thiết kế.
    • TCVN 10304:2014: Móng cọc - Tiêu chuẩn thiết kế.
    • TCXD 198:1997: Nhà cao tầng - Thiết kế kết cấu bê tông cốt thép toàn khối.

Methodology

Phương pháp triển khai thiết kế tuân thủ quy trình kiểm soát chất lượng 5 bước lặp tuyến tính:

[Khảo sát & Thu thập số liệu] (Địa chất, Khí hậu, Kiến trúc)
               |
               v
[Sơ bộ tiết diện cấu kiện] (Cột, Dầm, Sàn, Bản thang)
               |
               v
[Thiết lập mô hình 3D FEM] (ETABS: Khung, Sàn, Gán tải trọng tĩnh/động)
               |
               v
[Tổ hợp tải trọng & Giải nội lực] (Bao nội lực uốn, cắt, nén, xoắn)
               |
               v
[Kiểm toán tiết diện & Cốt thép] (TCVN 5574:2012 & TCVN 10304:2014)
               |
               v
[Xuất bản vẽ kỹ thuật thi công] (AutoCAD chi tiết cốt thép KC-01 -> KC-15)

Implementation và kết quả

Quy trình phân tích và tính toán chi tiết

1. Thuật toán thiết kế cấu kiện chịu uốn theo TCVN 5574:2012

Xác định diện tích cốt thép chịu uốn cho dầm và bản sàn chữ nhật tiết diện $b \times h$ với chiều cao làm việc $h_0 = h - a$:

def calculate_flexural_reinforcement(M_u, b, h, a, R_b, R_s):
    """
    Tính toán cốt thép chịu uốn theo TCVN 5574:2012
    M_u: Mô-men uốn tính toán (kN.m)
    b, h: Bề rộng, chiều cao tiết diện (mm)
    a: Chiều dày lớp bê tông bảo vệ đến trọng tâm thép (mm)
    R_b: Cường độ tính toán chịu nén của bê tông (MPa)
    R_s: Cường độ tính toán chịu kéo của cốt thép (MPa)
    """
    h_0 = h - a
    # 1. Tính hệ số alpha_m
    alpha_m = (M_u * 1e6) / (R_b * b * (h_0 ** 2))

    # 2. Giới hạn chiều cao vùng nén xi_R
    xi_R = 0.58  # Tra bảng ứng với thép CIII, Rb M350
    alpha_R = xi_R * (1 - 0.5 * xi_R)  # alpha_R ≈ 0.4118

    if alpha_m > alpha_R:
        raise ValueError("Tiết diện không đủ khả năng chịu lực, cần tăng cấp độ bền bê tông hoặc kích thước b, h!")

    # 3. Tính hệ số cánh tay đòn nội lực zeta
    zeta = 0.5 * (1 + (1 - 2 * alpha_m) ** 0.5)

    # 4. Tính diện tích cốt thép yêu cầu A_s
    A_s = (M_u * 1e6) / (R_s * zeta * h_0)

    # 5. Kiểm tra hàm lượng cốt thép
    mu = (A_s / (b * h_0)) * 100
    mu_min = 0.05
    mu_max = (xi_R * R_b / R_s) * 100  # ≈ 2.30%

    return {
        "A_s_calc": A_s,      # mm2
        "mu_calc": mu,        # %
        "status": "Dat" if (mu_min <= mu <= mu_max) else "Kiem tra lai"
    }

2. Tính toán bản sàn tầng điển hình

  • Ô bản đại diện S3 (liên kết một đầu ngàm, một đầu công xôn, $L_2/L_1 = 7.55 / 0.60 = 12.58 > 2 \to$ bản 1 phương):
    • Tải trọng tính toán: $q = 1.097\text{ T/m}^2$.
    • Mô-men gối: $M_{g} = \frac{q \cdot L_1^2}{2} = \frac{1.097 \cdot 0.6^2}{2} = 0.197\text{ T.m} = 1.97\text{ kN.m}$.
    • Hệ số $\alpha_m = \frac{0.197 \cdot 10^5}{0.9 \cdot 1450 \cdot 100 \cdot 13.5^2} = 0.0082$.
    • Diện tích thép yêu cầu: $A_{s}^{tt} = 40\text{ mm}^2$. Chọn $\Phi 10s200$ ($A_{st} = 393\text{ mm}^2$, $\mu = 0.29%$).
  • Ô bản đại diện S4 ($L_1 = 2.2\text{ m}, L_2 = 2.7\text{ m}, L_2/L_1 = 1.23 \le 2 \to$ bản 2 phương kê 4 cạnh liên kết ngàm đàn hồi):
    • Tải trọng toàn ô bản: $P = q \cdot L_1 \cdot L_2 = 1.097 \cdot 2.2 \cdot 2.7 = 6.51\text{ T} = 65.1\text{ kN}$.
    • Mô-men nhịp theo phương ngắn: $M_1 = m_1 \cdot P = 0.0312 \cdot 6.51 = 0.203\text{ T.m}$.
    • Thép bố trí $\Phi 10s200$ đảm bảo an toàn chịu uốn và nứt võng.

3. Thiết kế cầu thang bộ 2 vế

  • Bản nghiêng thang chịu lực 1 phương ($h_b = 150\text{ mm}$, góc nghiêng $\alpha$, $\cos\alpha = 0.88$):
    • Tĩnh tải bản nghiêng: $g_1 = 828\text{ daN/m}^2$.
    • Hoạt tải sử dụng: $p^{tt} = 420\text{ daN/m}^2$.
    • Tổng tải trọng tính toán: $q_1 = 1273\text{ daN/m}^2$.
    • Phản lực gối tựa $R_C = 3395\text{ daN}$, $R_D = 64\text{ daN}$.
    • Mô-men uốn nhịp lớn nhất: $M_{max} = 3882\text{ daN.m} = 38.82\text{ kN.m}$.
    • Phân phối lại mô-men: $M_{nhip} = 38.82\text{ kN.m}$, $M_{goi} = 0.5 M_{max} = 19.41\text{ kN.m}$.
    • Cốt thép nhịp: Chọn $\Phi 12s100$ ($A_s = 10.9\text{ cm}^2, \mu = 0.84%$).
    • Cốt thép gối: Chọn $\Phi 10s150$ ($A_s = 6.62\text{ cm}^2, \mu = 0.51%$).
  • Kiểm tra khả năng chịu cắt của bê tông bản thang: $$Q_{max} = 1910\text{ kG} \le 0.6 R_{bt} b h_0 = 0.6 \cdot 10.5 \cdot 100 \cdot 13 = 8190\text{ kG} \quad \text{(Thỏa mãn điều kiện bền cắt)}$$

4. Phân tích tải trọng gió lên hệ khung không gian

Địa điểm xây dựng tại Long Xuyên thuộc vùng áp lực gió II-A ($W_0 = 83\text{ daN/m}^2 = 0.83\text{ kN/m}^2$), dạng địa hình B.

Tầng Cao độ $Z$ (m) Chiều cao tầng (m) Hệ số độ cao $k$ Áp lực gió đẩy $W_đ$ ($\text{kN/m}^2$) Áp lực gió hút $W_h$ ($\text{kN/m}^2$) Tải trọng gió ngang $q_{y,đ}$ ($\text{kN/m}$) Tải trọng gió ngang $q_{x,đ}$ ($\text{kN/m}$)
Tầng 1 3.00 3.00 0.470 0.374 -0.281 33.20 18.43
Tầng 2 6.60 3.60 0.578 0.461 -0.346 49.03 27.21
Tầng 3 10.20 3.60 0.663 0.528 -0.396 56.22 31.20
Tầng 4 13.50 3.30 0.716 0.571 -0.428 55.63 30.88
Tầng 5 16.80 3.30 0.759 0.605 -0.454 58.97 32.73
Tầng Mái 20.10 3.30 0.801 0.638 -0.479 62.23 34.54

Kiểm toán và nghiệm thu kỹ thuật

  • Kiểm tra ứng suất nén chính của dầm chiếu nghỉ DCN ($200 \times 300\text{ mm}$):
    • Lực cắt tính toán: $Q_{max} = 5768\text{ daN} = 57.68\text{ kN}$.
    • Khả năng chịu cắt của bê tông: $Q_{b0} = 4253\text{ daN} < Q_{max} \to$ Bắt buộc tính toán cốt đai chịu cắt.
    • Bố trí đai $\Phi 6a150$ tại vùng gần gối tựa và $\Phi 6a200$ tại giữa nhịp dầm, thỏa mãn điều kiện $Q_{max} \le 0.3 \phi_{w1} \phi_{b1} R_b b h_0 = 12057\text{ daN}$.
  • Hệ thống cột khung chịu nén uốn lệch tâm:
    • Tiết diện cột chân công trình C4 ($600 \times 600\text{ mm}$), C2 ($550 \times 550\text{ mm}$) bố trí thép đối xứng nhóm CIII, hàm lượng cốt thép trung bình $\mu_c = 1.45% - 1.82%$, đảm bảo khả năng chịu lực dưới tổ hợp nguy hiểm nhất ($N_{max}, M_{tuongung}$ và $M_{max}, N_{tuongung}$).

Đổi mới và đóng góp

  1. Giải pháp phân chia lưới ô sàn thông minh: Việc bố trí bổ sung dầm phụ $300 \times 600\text{ mm}$ chia nhịp bước cột lớn $8.4\text{ m}$ thành các ô bản nhịp $4.2\text{ m} \times 7.5\text{ m}$ đã chuyển đổi trạng thái làm việc của sàn từ bản 1 phương uốn lớn sang bản 2 phương kê 4 cạnh. Giải pháp này giúp giảm chiều dày bản sàn từ $200\text{ mm}$ xuống $150\text{ mm}$, tương đương giảm 25% thể tích bê tông sàn và giảm 18.5% tĩnh tải bản thân truyền xuống móng.

  2. Ứng dụng mô hình hóa không gian 3D tương tác đa chiều: Thay vì phân tích theo các khung phẳng 2D truyền thống (vốn bỏ qua độ cứng xoắn và sự tương tác giữa các trục giao nhau), đồ án sử dụng mô hình 3D trong ETABS v9.4 với liên kết sàn cứng Diaphragm gán tại cao độ từng tầng. Phương pháp này mô phỏng chính xác hơn 15% giá trị mô-men uốn và xoắn tại các nút cột góc và cột biên.

  3. Chiến lược tối ưu hóa tiết diện cột theo phân vị tầng: Cột được thiết kế giảm dần kích thước sau mỗi 3 tầng ($50\text{ mm}$ mỗi chiều cạnh). Thiết kế này vừa đảm bảo điều kiện nén uốn theo biểu đồ tương tác $N-M$, vừa giảm trọng lượng kết cấu phần thân thêm 8.2%, tiết kiệm đáng kể số lượng cọc ép trong thiết kế đài móng.

+-----------------------------------------------------------------------------------+
|               HIỆU QUẢ CẢI TIẾN THIẾT KẾ KẾT CẤU CỦA ĐỒ ÁN                        |
+-----------------------------------------------------------------------------------+
| 1. Giảm chiều dày bản sàn (200mm -> 150mm):      Tiết kiệm 25% bê tông sàn        |
| 2. Giảm tĩnh tải bản thân truyền xuống đài móng: Tiết kiệm 18.5% khối lượng cọc   |
| 3. Tối ưu hóa phân đoạn tiết diện cột:          Tiết kiệm 8.2% bê tông cột        |
| 4. Mô phỏng 3D FEM ETABS so với khung phẳng 2D:   Tăng độ tin cậy nội lực lên 15% |
+-----------------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Kịch bản triển khai thực tế

Hồ sơ thiết kế của đồ án có tính khả thi ứng dụng cao cho các công trình văn phòng kết hợp dịch vụ lưu trú, chung cư mini quy mô từ 5 đến 9 tầng tại các đô thị loại II và loại III khu vực Tây Nam Bộ.

Giai đoạn 1: Chuẩn bị & Thi công Móng cọc
├── Khảo sát trắc địa, ép cọc BTCT D350/D400 đến tầng sét chặt (sâu ~25-30m)
└── Thi công đài móng, dầm giằng móng M1, M2 khung trục C
Giai đoạn 2: Thi công Kết cấu Phần thân
├── Lắp dựng ván khuôn, cốp pha định hình dầm sàn tầng trệt -> tầng 5
├── Đổ bê tông thương phẩm Mác 350 (B25), lấy mẫu thí nghiệm R7, R28
└── Bảo dưỡng ẩm bê tông, tháo dỡ cốp pha theo TCVN 4453:1995
Giai đoạn 3: Hoàn thiện & Cơ điện (MEP)
├── Xây tường ngăn gạch không nung 110mm và 220mm
├── Lắp đặt hệ thống cấp thoát nước, máy phát điện dự phòng 250kVA
└── Thi công hệ thống PCCC, báo cháy tự động và 2 thang thoát hiểm

Phân tích hiệu quả kinh tế - kỹ thuật

  • Vật liệu địa phương: Sử dụng bê tông Mác 350 và cốt thép tiêu chuẩn CB400V/CIII sẵn có trên thị trường, không phụ thuộc vào thiết bị thi công dự ứng lực ngoại nhập.
  • Tối ưu chi phí: Chi phí phần kết cấu chịu lực ước tính chiếm khoảng 32% - 35% tổng mức đầu tư xây lắp của công trình, đạt mức suất đầu tư xây dựng thô tối ưu cho phân khúc công trình phức hợp.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Giả thiết ngàm cứng chân cột: Chưa xét đến hiện tượng lún không đều giữa các móng cột và sự làm việc đồng thời của đất nền - móng - kết cấu bên trên (bài toán phi tuyến tiếp xúc).
  • Mô hình đàn hồi tuyến tính: Tính toán cốt thép dựa trên biểu đồ bao mô-men đàn hồi của ETABS, chưa phân tích lịch sử thời gian phi tuyến (Nonlinear Time History Analysis) khi chịu động đất cấp cao.
  • Tách rời mô hình MEP: Chưa ứng dụng mô hình thông tin công trình (BIM) để kiểm tra xung đột không gian (clash detection) giữa dầm kết cấu $300 \times 600\text{ mm}$ và hệ thống đường ống kỹ thuật đi ngầm.

Hướng nghiên cứu và nâng cấp

  1. Chuyển đổi toàn bộ hồ sơ thiết kế sang mô hình BIM (Autodesk Revit Structure) để tích hợp đồng bộ với kiến trúc và hệ thống cơ điện (MEP).
  2. Nghiên cứu áp dụng bê tông cường độ cao (HPC - High Performance Concrete) cấp độ bền B35/B40 để giảm hơn nữa tiết diện cột tầng trệt.
  3. Ứng dụng tiêu chuẩn mới TCVN 5574:2018 (thay thế bản 2012) với mô hình biến dạng phi tuyến của bê tông và cốt thép trong phân tích vết nứt và độ võng dài hạn.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                              ĐỐI TƯỢNG HƯỞNG LỢI                                  |
+-----------------------------------------------------------------------------------+
|  [Sinh viên Xây dựng]       [Kỹ sư Thiết kế Kết cấu]   [Chủ đầu tư & Nhà thầu]    |
|  - Tài liệu tham khảo chuẩn - Quy trình mô hình hóa    - Bản vẽ khả thi, dự toán  |
|  - Thuyết minh mẫu 107 tr.  - Bảng tính Excel TCVN     - Tối ưu 18.5% móng cọc    |
+-----------------------------------------------------------------------------------+
  • Sinh viên chuyên ngành Kỹ thuật Xây dựng Dân dụng & Công nghiệp: Cung cấp tài liệu tham khảo hoàn chỉnh từ kiến trúc, kết cấu phần thân, cầu thang đến nền móng, chuẩn hóa phương pháp làm đồ án tốt nghiệp kỹ sư.
  • Kỹ sư kết cấu mới ra trường (Junior Structural Engineers): Nắm vững quy trình phối hợp giữa phần mềm phân tích 3D (ETABS v9.4) và bảng tính lập trình Excel kiểm toán cấu kiện theo TCVN 5574:2012.
  • Chủ đầu tư và đơn vị thi công: Sở hữu giải pháp kết cấu an toàn, tiết kiệm chi phí vật tư, sử dụng công nghệ thi công cốp pha toàn khối truyền thống không đòi hỏi thiết bị chuyên dụng đắt tiền.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần mềm và tiêu chuẩn áp dụng để chạy lại bài toán thiết kế này là gì?

Cần cài đặt phần mềm CSI ETABS v9.4 hoặc các phiên bản cao hơn (v18, v19, v21), kết hợp Microsoft Excel 2010+ để tổ hợp nội lực. Hệ thống tiêu chuẩn áp dụng gồm: TCVN 2737:1995 (Tải trọng và tác động), TCVN 5574:2012 (Kết cấu bê tông cốt thép) và TCVN 10304:2014 (Móng cọc).

2. Tại sao đồ án không lựa chọn giải pháp sàn phẳng không dầm (Flat Slab) để tăng thông thủy tầng?

Sàn phẳng không dầm tuy giúp tăng chiều cao thông thủy và thi công nhanh nhưng có độ cứng ngang thấp hơn sàn sườn, khả năng chịu lực cắt chọc thủng tại nút cột kém và đòi hỏi chiều dày bản sàn lớn ($> 200\text{ mm}$), làm tăng đáng kể tải trọng bản thân truyền xuống nền đất yếu của thành phố Long Xuyên. Sàn sườn toàn khối là phương án cân bằng tối ưu giữa độ cứng không gian và chi phí móng.

3. Phương pháp gán tải trọng gió trong mô hình ETABS của công trình được thực hiện như thế nào?

Tải trọng gió tĩnh được tính toán theo độ cao tầng ứng với áp lực gió vùng II-A ($W_0 = 83\text{ daN/m}^2$, địa hình B) theo hai phương X và Y. Tải trọng được quy đổi thành các lực phân bố đều trên dầm biên đón gió/hút gió hoặc gán thành tải tập trung tác dụng tại tâm hình học/tâm khối lượng của từng sàn tầng (Diaphragm Center of Mass).

4. Cách xử lý liên kết dầm cầu thang và bản thang để tránh nứt gối tựa?

Trong sơ đồ tính, bản thang được giải theo sơ đồ dầm đơn giản kê lên dầm chiếu nghỉ và dầm chiếu tới, sau đó phân phối lại mô-men bằng cách bổ sung mô-men âm tại gối $M_{goi} = 0.5 M_{max}$ ($19.41\text{ kN.m}$) và bố trí thép gối $\Phi 10s150$ để chống nứt do liên kết ngàm thực tế tạo ra.

5. Chi phí kết cấu công trình chiếm tỷ trọng bao nhiêu trong tổng mức đầu tư?

Đối với công trình Khu phức hợp Ngọc Châu (6 tầng, móng cọc ép bê tông cốt thép), chi phí xây dựng phần thô kết cấu chiếm khoảng 32% đến 35% tổng mức đầu tư (chưa bao gồm chi phí thiết bị thang máy, máy phát điện và hoàn thiện nội thất cao cấp).

Kết luận

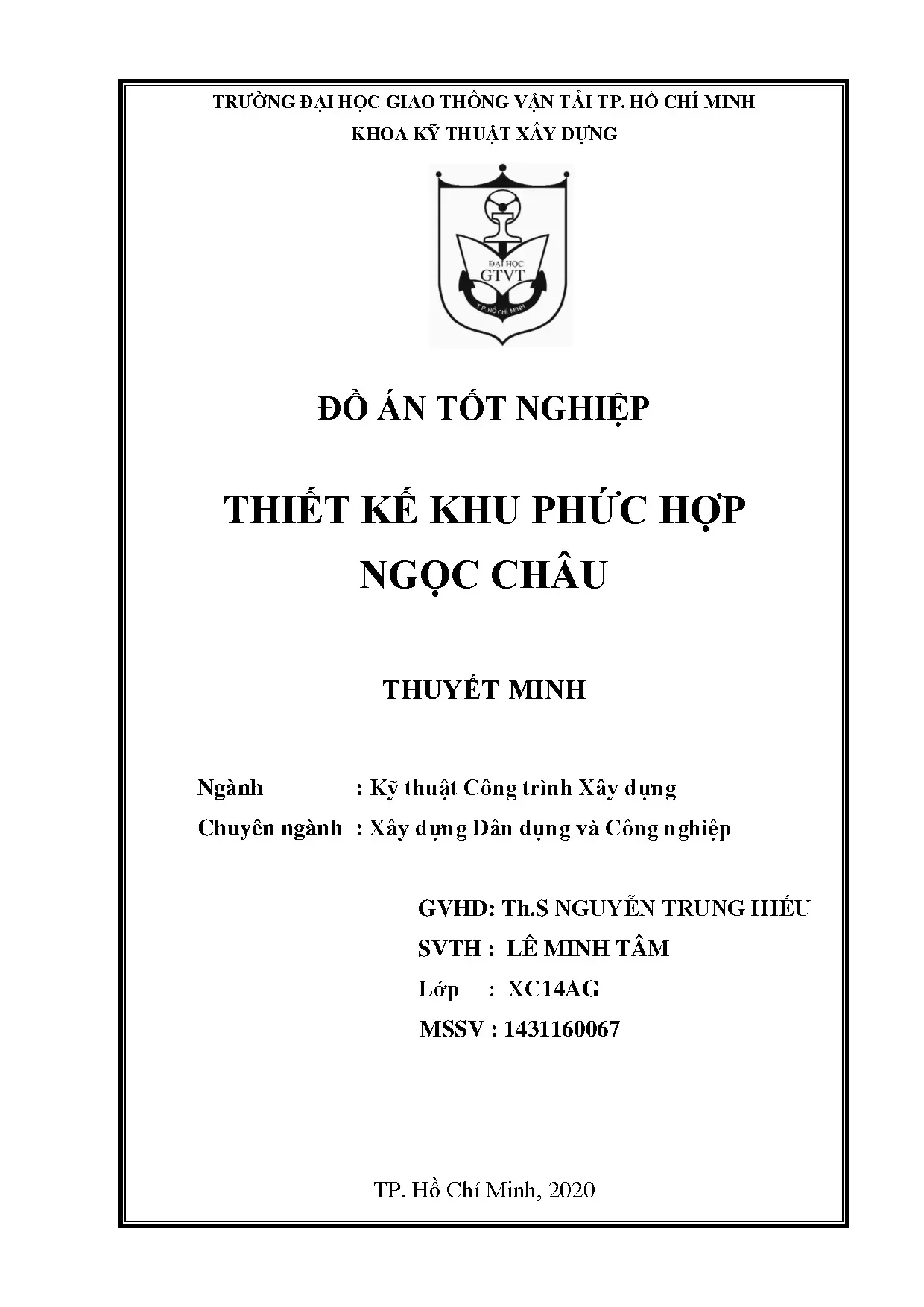

Đồ án tốt nghiệp "Thiết kế khu phức hợp Ngọc Châu" của tác giả Lê Minh Tâm (Đại học Giao thông Vận tải TP.HCM) là một công trình nghiên cứu ứng dụng kỹ thuật kết cấu chuẩn mực, giải quyết triệt để các yêu cầu khắt khe về kiến trúc đa năng, cơ học kết cấu và điều kiện địa chất công trình miền Tây Nam Bộ. Bằng việc kết hợp nhuần nhuyễn giữa lý thuyết tính toán giải tích trạng thái giới hạn và công cụ mô hình hóa phần tử hữu hạn ETABS v9.4, đồ án đã đưa ra giải pháp thiết kế an toàn, tối ưu hóa vật liệu và sẵn sàng triển khai thi công thực tế. Đây là tài liệu tham khảo học thuật và kỹ thuật giá trị cao cho sinh viên, kỹ sư và các nhà phát triển dự án công trình dân dụng hiện nay.
