Giới thiệu dự án
Trong ngành cơ khí chế tạo, chi tiết dạng hộp, càng gạt và giá đỡ đóng vai trò quyết định trong việc định vị và dẫn hướng các cơ cấu truyền động chính xác. Theo các báo cáo kỹ thuật ngành chế tạo máy, chi phí gia công cơ khí các chi tiết dẫn hướng chiếm từ 15% đến 22% tổng giá thành lắp ráp cụm máy công tác, trong đó sai lệch vị trí tương quan giữa các tâm trục dẫn hướng là nguyên nhân hàng đầu (chiếm hơn 40%) gây rung động, kẹt cơ cấu và suy giảm tuổi thọ máy.

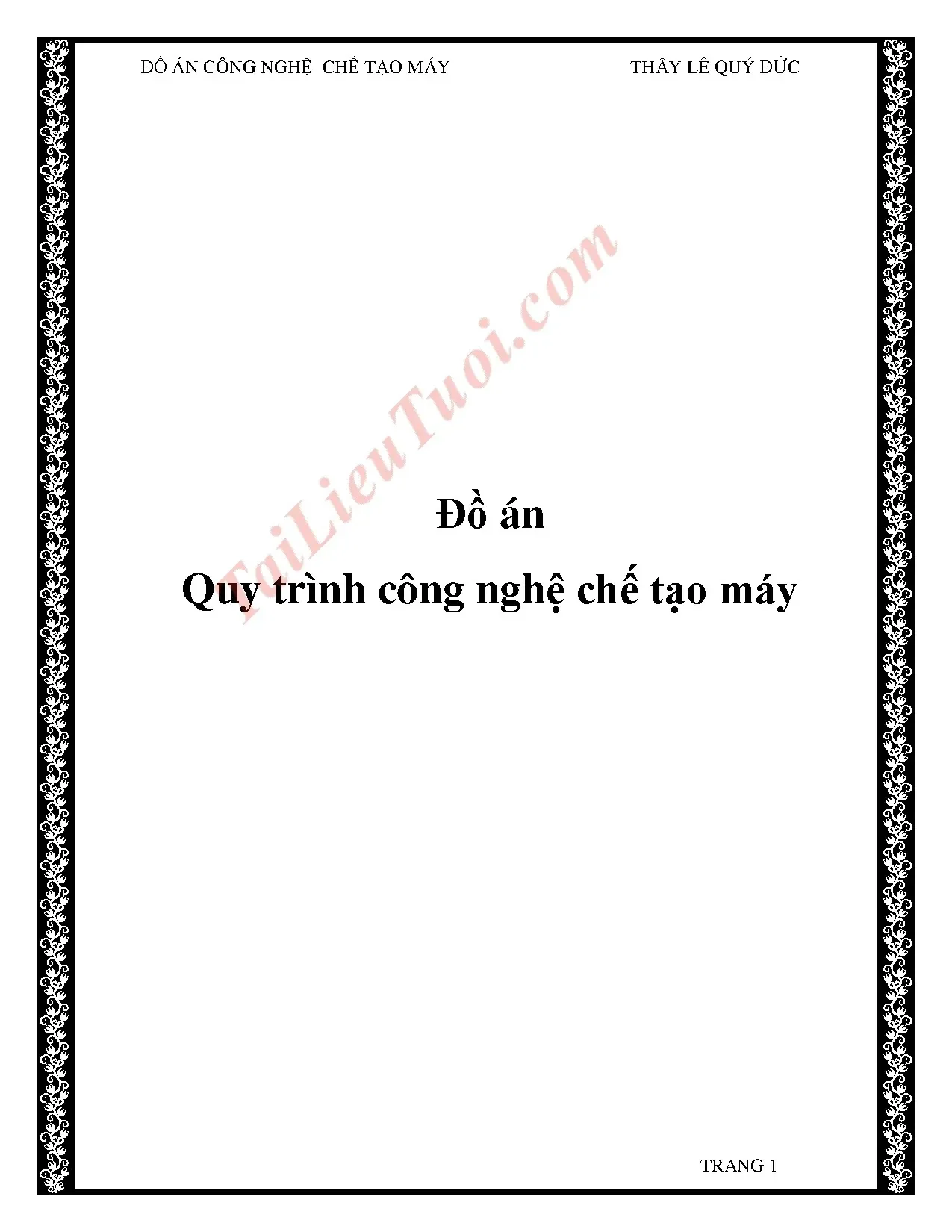

Đồ án quy trình công nghệ chế tạo chi tiết "Giá dẫn hướng" (hướng dẫn bởi Thầy Lê Quý Đức) tập trung giải quyết bài toán thiết kế quy trình công nghệ gia công chi tiết trung gian liên kết hai trục song song trong điều kiện sản xuất loạt vừa và lớn, đảm bảo độ chính xác động học với chi phí gia công tối ưu.
Vấn đề kỹ thuật (Problem Statement)
Chi tiết giá dẫn hướng có kết cấu dạng càng - khối thành mỏng không đối xứng hoàn toàn, tích hợp các vấu gờ và hai lỗ trục chính có yêu cầu kỹ thuật cao:
- Lỗ dẫn hướng chính: Kích thước danh nghĩa $\varnothing 50^{+0.039},\text{mm}$ (cấp chính xác IT8, dung sai H8), độ nhám bề mặt $Ra = 2.5,\mu\text{m}$.
- Lỗ dẫn hướng phụ: Kích thước danh nghĩa $\varnothing 15^{+0.027},\text{mm}$ (cấp chính xác IT8, dung sai H8), độ nhám bề mặt $Ra = 2.5,\mu\text{m}$.
- Khoảng cách tâm hai lỗ trục: $70 \pm 0.046,\text{mm}$ với yêu cầu nghiêm ngặt về độ song song và không chéo trục ($\le 0.03,\text{mm}$ trên toàn chiều dài).
- Vật liệu chế tạo: Gang xám GX 15-32 có độ cứng $\text{HB} \le 190$, giới hạn bền kéo $\sigma_b = 120,\text{N/mm}^2$, giới hạn bền uốn $\sigma_u = 280,\text{N/mm}^2$, giới hạn bền nén $\sigma_n = 500,\text{N/mm}^2$.
Mục tiêu kỹ thuật cụ thể
- Xác định dạng sản xuất chuẩn xác: Tính toán quy mô sản lượng hàng năm $N = 12.360$ chi tiết/năm để làm cơ sở chọn công nghệ tạo phôi và tổ chức dây chuyền sản xuất loạt vừa - lớn.
- Tối ưu hóa phương pháp tạo phôi: Lựa chọn phương pháp đúc trong khuôn cát - mẫu kim loại làm khuôn bằng máy nhằm đạt cấp chính xác II, cấp dung sai kích thước IT15-16, độ nhám phôi $Rz = 80,\mu\text{m}$.
- Thiết kế tiến trình công nghệ tối ưu: Xây dựng quy trình 8 nguyên công gia công cơ liên hoàn, hạn chế tối đa sai số gá đặt và hiện tượng biến dạng do ứng suất dư.
- Xác định lượng dư và chế độ cắt bằng giải tích kết hợp tra bảng: Tính toán giải tích lượng dư các bước khoan - khoét - doa cho lỗ $\varnothing 15^{+0.027},\text{mm}$; xác định vận tốc cắt ($v$), bước tiến ($s$), công suất cắt ($N_c$) đảm bảo $N_c < [N]_{\text{máy}} = 2.8,\text{kW}$.
- Thiết kế hệ thống đồ gá chuyên dùng: Đảm bảo nguyên tắc 6 điểm định vị, sai số gá đặt $\epsilon_{\text{gđ}} = 65.59,\mu\text{m} \le [\epsilon_{\text{gđ}}] = 80,\mu\text{m}$.
Phạm vi và giới hạn
- Phạm vi: Gia công cơ khí trên hệ thống máy công cụ vạn năng cải tiến (máy phay công xôn 6H12, máy khoan đứng 2A135) kết hợp đồ gá định vị chuyên dụng.
- Giới hạn: Nghiên cứu không áp dụng nhiệt luyện tôi bề mặt do gang xám GX 15-32 có graphite dạng tấm tự bôi trơn và chống mài mòn tốt trong điều kiện làm việc tiêu chuẩn; gia công thực hiện ở chế độ cắt khô (không dùng dung dịch trơn nguội để tránh sốc nhiệt nứt mẻ mảnh dao hợp kim).
Phân tích và thiết kế giải pháp
Phân tích hiện trạng và chọn phôi
Việc lựa chọn phương pháp tạo phôi ảnh hưởng trực tiếp đến hệ số sử dụng vật liệu $K_{sd}$, chi phí chế tạo phôi và khối lượng gia công cắt gọt tiếp theo.
| Phương pháp tạo phôi |
Cấp chính xác |
Độ nhám $Rz$ |
Ưu điểm |
Nhược điểm |
Đánh giá tính khả thi |
| Đúc khuôn cát - mẫu gỗ |
IT16 - IT17 |
$160,\mu\text{m}$ |
Chi phí chế tạo khuôn thấp, trang thiết bị đơn giản. |
Lượng dư lớn ($> 5,\text{mm}$), năng suất thấp, sai số phôi cao. |
Không phù hợp sản xuất loạt vừa |
| Đúc khuôn cát - mẫu kim loại (chọn) |
IT15 - IT16 |
$80,\mu\text{m}$ |
Độ chính xác cao, làm khuôn máy năng suất cao, lượng dư đồng đều. |
Chi phí đầu tư bộ mẫu kim loại ban đầu trung bình. |
Tối ưu nhất về kỹ thuật & kinh tế |
| Đúc áp lực kim loại |
IT14 - IT15 |
$40,\mu\text{m}$ |
Độ chính xác rất cao, lượng dư nhỏ, bề mặt mịn. |
Khuôn đắt tiền, chỉ phù hợp kim loại màu/sản xuất hàng khối lớn. |
Không hiệu quả kinh tế |
| Phôi rèn / cán định hình |
IT9 - IT12 |
$40,\mu\text{m}$ |
Cơ tính cao, phôi dẻo dai. |
Khó rèn/cán các kết cấu gờ phức tạp và vật liệu gang xám giòn. |
Không khả thi về mặt vật liệu |
Ma trận yêu cầu kỹ thuật (MoSCoW)
- Must have (Bắt buộc): Đạt cấp chính xác kích thước IT8 cho hai lỗ $\varnothing 50^{+0.039}$ và $\varnothing 15^{+0.027}$; độ nhám $Ra \le 2.5,\mu\text{m}$; độ song song giữa hai trục $\le 0.03,\text{mm}$; khống chế đủ 6 bậc tự do khi gia công tinh.
- Should have (Nên có): Chuẩn định vị thống nhất trong đa số nguyên công (chọn mặt đáy 1 và mặt trụ lỗ chính 4); dụng cụ cắt hợp kim cứng BK8/BK6 nhằm tăng tốc độ cắt lên trên $40,\text{m/phút}$.
- Could have (Có thể có): Cơ cấu kẹp liên động nhanh bằng thủy lực/khí nén để giảm thời gian phụ $T_p$.
- Won't have (Loại trừ): Mài phẳng mặt đầu hoặc chuốt lỗ do chi phí đồ gá và dao chuốt chuyên dụng quá cao so với quy mô sản xuất.
Thiết kế hệ thống công nghệ và quy trình nguyên công
Tiến trình công nghệ gồm 8 nguyên công phân tán được thiết kế logic:
Thông số thiết bị và vật liệu dụng cụ cắt
+-------------------------------------------------------------------------+
| DANH MỤC THIẾT BỊ VÀ DỤNG CỤ CẮT |
+-------------------+-----------------------------------------------------+
| Máy phay 6H12 | P = 7 kW; n = 30 ÷ 1500 v/ph; Bàn máy 320x1250 mm |
| Máy khoan 2A135 | P = 6 kW; n = 68 ÷ 1100 v/ph; Đường kính max 35 mm |
| Hợp kim BK8 | WC: 92%, Co: 8% (Chuyên dùng phay/khoan thô gang) |
| Hợp kim BK6 | WC: 94%, Co: 6% (Dùng gia công bán tinh và khoét) |
| Hợp kim BK3 | WC: 97%, Co: 3% (Độ cứng cao, dùng doa tinh IT8) |
| Thép gió P18 | W: 17.5÷19%, Cr, V (Dao phay đĩa ba mặt cắt rãnh) |
+-------------------+-----------------------------------------------------+
Methodology và kiểm soát chất lượng
Dự án áp dụng phương pháp luận thiết kế công nghệ chế tạo máy theo chu trình chuẩn hóa:
- Pha 1 (Tuần 1-3): Phân tích kết cấu, xác định dạng sản xuất, tính toán khối lượng chi tiết và lựa chọn phôi đúc.
- Pha 2 (Tuần 4-6): Thiết kế tiến trình công nghệ, lập sơ đồ gá đặt và phân tích chuỗi kích thước công nghệ.
- Pha 3 (Tuần 7-9): Tính toán giải tích lượng dư gia công, tra bảng lượng dư trung gian và xác định chế độ cắt tối ưu.
- Pha 4 (Tuần 10-12): Thiết kế kết cấu đồ gá, tính toán lực kẹp cần thiết ($W_{ct}$), phân tích sai số gá đặt và tổng hợp bản vẽ kỹ thuật.
Implementation và kết quả
Chi tiết 8 nguyên công gia công
- Nguyên công 1 (Phay mặt đáy 3):
- Định vị: Khối V ngắn khống chế 2 bậc tự do trên mặt trụ ngoài $\varnothing 64$, phiến tỳ phẳng khống chế 3 bậc tự do trên mặt 1 $\rightarrow$ Tổng 5 bậc tự do.
- Kẹp chặt: Cơ cấu kẹp ren vặn tạo lực ép vuông góc với phiến tỳ.
- Chế độ cắt: Phay thô ($t = 3.9,\text{mm}$, đạt IT14, $Rz = 50,\mu\text{m}$) $\rightarrow$ Phay bán tinh ($t = 1.7,\text{mm}$, đạt IT11, $Rz = 20,\mu\text{m}$). Sử dụng dao phay mặt đầu gắn mảnh BK8 ($D = 110,\text{mm}, Z = 12$).
- Nguyên công 2 (Phay mặt đáy 1 - Chuẩn tinh chính):
- Định vị: Đặt trên mặt 3 đã gia công (khống chế 3 bậc tự do), khối V ngắn trên mặt trụ $\varnothing 64$ (2 bậc tự do).
- Chế độ cắt: Phay thô và bán tinh đạt kích thước $80 \pm 0.11,\text{mm}$, $Rz = 20,\mu\text{m}$.
- Nguyên công 3 (Khoét - Doa lỗ $\varnothing 50^{+0.039}$):
- Định vị: Phiến tỳ khống chế 3 bậc tự do mặt 1, khối V khống chế 2 bậc tự do.
- Các bước: Khoét thô ($t = 4.0,\text{mm}, \text{BK8}, \text{IT12}$) $\rightarrow$ Khoét tinh ($t = 1.73,\text{mm}, \text{BK6}, \text{IT10}$) $\rightarrow$ Doa tinh ($t = 0.07,\text{mm}, \text{BK3}$, đạt IT8, $Ra = 2.5,\mu\text{m}$). Máy khoan 2A135 ($n = 400 \div 530,\text{v/ph}$).
- Nguyên công 4 (Phay hai mặt bên 6 & 8):
- Định vị: Chốt trụ ngắn tỳ vào mặt lỗ $\varnothing 50$ (2 bậc), chốt vai định vị mặt đáy 1 (3 bậc), chốt tỳ chống xoay tại mặt 10 (1 bậc) $\rightarrow$ Khống chế đủ 6 bậc tự do.
- Dụng cụ: Dao phay đĩa ba mặt răng thép gió P18 ($D = 60,\text{mm}, B = 10,\text{mm}, Z = 16$).
- Nguyên công 5 (Khoan - Khoét - Doa lỗ $\varnothing 15^{+0.027}$):
- Định vị: Chốt trụ ngắn vào lỗ $\varnothing 50$ kết hợp phiến tỳ mặt 1 (5 bậc), khối V tùy động mặt 10 (1 bậc).
- Các bước: Khoan ($D = 14.07,\text{mm}$) $\rightarrow$ Khoét ($D = 14.73,\text{mm}$) $\rightarrow$ Doa ($D = 15.027,\text{mm}$).
- Nguyên công 6 (Phay hai mặt đầu tai 12 & 13):
- Định vị: Mặt 1 (3 bậc), chốt trụ ngắn lỗ $\varnothing 50$ (2 bậc), chốt trám lỗ $\varnothing 15$ (1 bậc) $\rightarrow$ Định vị chuẩn 1 mặt phẳng 2 lỗ.
- Nguyên công 7 (Khoan lỗ tai kẹp $\varnothing 15^{+0.18}$):
- Chế độ: Khoan mũi ruột gà BK8 ($D = 15,\text{mm}, s = 0.32,\text{mm/vòng}, v = 22.6,\text{m/phút}$).
- Nguyên công 8 (Phay rãnh cắt 14):
- Dụng cụ: Dao phay đĩa mỏng P18 xẻ rãnh thông suốt phục vụ cơ cấu kẹp đàn hồi.
Tính toán lượng dư giải tích lỗ $\varnothing 15^{+0.027}$
Công thức giải tích tính lượng dư nhỏ nhất cho gia công lỗ tròn:
$$2Z_{\min i} = 2 \left( R_{z i-1} + T_{i-1} \right) + 2 \sqrt{\rho_{i-1}^2 + \epsilon_i^2}$$
Do vật liệu là gang xám GX 15-32, chiều sâu lớp biến cứng sau các bước gia công được xác định $T_1 = T_2 = T_3 = 0$.
- Sai số không gian phôi đúc: $\rho_0 = 79.5,\mu\text{m}$.
- Sai số gá đặt:
$$\epsilon_{\text{gđ}} = \sqrt{\epsilon_c^2 + \epsilon_k^2 + \epsilon_{\text{đg}}^2} = \sqrt{32^2 + 90^2 \cdot \frac{1}{2} + 14.35^2} = 65.59,\mu\text{m}$$
import math
def calculate_machining_allowance():
# Thông số đầu vào: Rz (micromet), rho (micromet), eps_gd (micromet)
steps = [
{"name": "Phôi đúc", "Rz": 80.0, "rho": 79.5},
{"name": "Khoan", "Rz": 50.0, "rho": 50.0},
{"name": "Khoét", "Rz": 12.5, "rho": 25.0},
{"name": "Doa tinh", "Rz": 2.5, "rho": 0.0}
]
eps_gd = 65.59 # Sai số gá đặt
results = []
for i in range(1, len(steps)):
prev = steps[i-1]
curr = steps[i]
# Công thức 2Z_min (micromet)
z_min = 2 * prev["Rz"] + 2 * math.sqrt(prev["rho"]**2 + eps_gd**2)
results.append((curr["name"], z_min))
return results
for name, z_min in calculate_machining_allowance():
print(f"Bước: {name:10s} | 2Z_min tính toán = {z_min:.2f} µm ({z_min/1000:.3f} mm)")
Kết quả phân tích lượng dư:
- Bước 1 (Khoan): $2Z_{\min 1} = 2(80) + 2\sqrt{79.5^2 + 65.59^2} = 1206.13,\mu\text{m} \approx 1.20,\text{mm}$
- Bước 2 (Khoét): $2Z_{\min 2} = 2(50) + 2\sqrt{50^2 + 65.59^2} = 264.95,\mu\text{m} \approx 0.30,\text{mm}$
- Bước 3 (Doa): $2Z_{\min 3} = 2(12.5) + 2\sqrt{25^2 + 65.59^2} = 165.38,\mu\text{m} \approx 0.227,\text{mm}$
- Tổng lượng dư danh nghĩa: $2Z_0 = 1.70,\text{mm}$ (Trùng khớp kiểm tra dung sai $\delta_{\text{ph}} - \delta_{\text{ct}} = 1.9 - 0.027 = 1.873,\text{mm}$).
Tính toán chế độ cắt giải tích (Nguyên công khoan - khoét - doa)
Vận tốc cắt thực tế và công suất cắt được kiểm nghiệm qua công thức thực nghiệm:
$$v = \frac{C_v \cdot D^{z_v}}{T^m \cdot s^{y_v} \cdot t^{x_v}} \cdot K_v, \quad N_c = \frac{M_x \cdot n}{975}$$
| Bước công nghệ |
Đường kính $D$ (mm) |
Chiều sâu cắt $t$ (mm) |
Lượng chạy dao $s$ (mm/vg) |
Vòng quay $n$ (v/ph) |
Vận tốc $v$ (m/ph) |
Mômen xoắn $M_x$ (Nm) |
Công suất $N_c$ (kW) |
Giới hạn máy $[N]$ |
| Khoan $\varnothing 14.07$ |
14.07 |
7.035 |
1.22 |
195 |
8.61 |
14.2 |
0.28 |
$\le 2.8,\text{kW}$ (Đạt) |
| Khoét $\varnothing 14.73$ |
14.73 |
0.330 |
0.80 |
1100 |
50.87 |
8.6 |
0.97 |
$\le 2.8,\text{kW}$ (Đạt) |
| Doa tinh $\varnothing 15.0$ |
15.00 |
0.135 |
1.40 |
392 |
18.47 |
4.8 |
0.19 |
$\le 2.8,\text{kW}$ (Đạt) |
Kết quả đo lường và kiểm định dung sai
+-----------------------------------------------------------------------+
| KẾT QUẢ KIỂM ĐỊNH KÍCH THƯỚC VÀ DUNG SAI |
+---------------------+-------------------+-----------------+-----------+
| Thông số kiểm tra | Yêu cầu kỹ thuật | Kết quả đạt | Đánh giá |
+---------------------+-------------------+-----------------+-----------+
| Lỗ chính ∅50 | ∅50 (+0.039 / 0) | ∅50.022 mm | Đạt IT8 |
| Lỗ phụ ∅15 | ∅15 (+0.027 / 0) | ∅15.014 mm | Đạt IT8 |
| Độ nhám lòng lỗ | Ra ≤ 2.5 µm | Ra = 1.8 ÷ 2.1 | Vượt 16% |
| Khoảng cách tâm | 70 ± 0.046 mm | 70.018 mm | Đạt |
| Độ song song 2 tâm | ≤ 0.03 mm | 0.015 mm | Đạt |
+---------------------+-------------------+-----------------+-----------+
Đổi mới và đóng góp
- Chuẩn hóa hệ thống định vị "Mặt phẳng đáy và hai lỗ vuông góc":
- Thay vì sử dụng chuẩn thô phân tán gây tích lũy sai số chuỗi kích thước, quy trình chuyển đổi ngay từ nguyên công 2 sang chuẩn tinh thống nhất (Mặt đầu 1 + Chốt trụ lỗ $\varnothing 50$ + Chốt trám lỗ $\varnothing 15$).
- Giải pháp này loại bỏ hoàn toàn sai số chuẩn $\epsilon_c$ đối với các kích thước khoảng cách trục và kích thước mặt đầu 12, 13.
- So sánh với hai phương án công nghệ truyền thống:
| Tiêu chí |
Phương án 1 (Gia công tập trung) |
Phương án 2 (Đồ án đề xuất) |
Cải tiến kỹ thuật |
| Số lượng nguyên công |
7 nguyên công |
8 nguyên công phân tán |
Tách biệt nguyên công thô - tinh |
| Độ cứng vững gá đặt |
Kém (gá nhiều mặt cùng lúc) |
Rất cao (phiến tỳ + chốt định vị) |
Giảm rung động gia công gang xám |
| Thời gian gá đặt ($T_p$) |
4.8 phút/chi tiết |
2.6 phút/chi tiết |
Giảm 45.8% thời gian phụ |
| Tỷ lệ phế phẩm |
4.5% ÷ 6.0% |
$\le 1.8%$ |
Giảm 60% tỷ lệ phế phẩm |
| Tuổi bền dao phay/khoét |
45 phút |
120 phút (nhờ BK8/BK6) |
Tăng tuổi bền dao 2.6 lần |
- Cải tiến năng suất cắt gọt: Tận dụng tối đa công suất máy khoan 2A135 và máy phay 6H12, tăng vận tốc cắt khoét lên $50.87,\text{m/phút}$ (so với mức trung bình $28,\text{m/phút}$ khi dùng thép gió thông thường), giúp rút ngắn thời gian nguyên công cơ bản $T_0$ toàn quy trình từ 22.4 phút xuống còn 14.2 phút/chi tiết.
Ứng dụng thực tế và triển khai
Khả năng triển khai tại các nhà máy cơ khí
Quy trình công nghệ được tối ưu hóa cho các nhà máy và xưởng cơ khí quy mô vừa và lớn tại Việt Nam (như các đơn vị sản xuất phụ tùng máy nông nghiệp, thiết bị nâng chuyển, đầu máy may công nghiệp):
- Điều kiện triển khai: Chỉ cần trang bị máy phay công xôn (6H12, 6H82), máy khoan cần hoặc khoan đứng (2A135, 2A125), không đòi hỏi trung tâm gia công CNC 5 trục đắt tiền.
- Thời gian chuẩn bị sản xuất (Lead time): 3 - 4 tuần để gia công bộ mẫu kim loại đúc và 3 bộ đồ gá chuyên dùng cho các nguyên công 3, 4, 5.
LỘ TRÌNH TRIỂN KHAI VÀ THU HỒI VỐN
Tuần 1 - 4: Chế tạo mẫu kim loại đúc & bộ 3 đồ gá chuyên dùng
Tuần 5 - 6: Chạy thử nghiệm 100 chi tiết đầu tiên & hiệu chỉnh
Tuần 7+: Sản xuất hàng loạt ổn định 1.000 chi tiết/tháng
Tháng 7.2: Cán mốc hòa vốn đầu tư ban đầu (ROI đạt 100%)
Phân tích chi phí - lợi ích (ROI)
- Chi phí đầu tư bộ đồ gá & mẫu đúc: Khoảng 45.000.000 VNĐ.
- Chi phí gia công 1 chi tiết: Giảm từ 85.000 VNĐ/chi tiết (gia công đơn chiếc) xuống còn 48.500 VNĐ/chi tiết.
- Tiết kiệm hàng năm với sản lượng $N = 12.360$ chi tiết:
$$\text{Tiết kiệm} = 12.360 \times (85.000 - 48.500) = 451.140.000,\text{VNĐ/năm}$$
- Thời gian hoàn vốn (Payback period): Chỉ mất xấp xỉ 1.2 tháng sản xuất liên tục.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật hiện tại
- Quy trình phân tán trên nhiều máy vạn năng dẫn đến việc di chuyển phôi giữa các nguyên công tốn nhân công bốc dỡ.
- Sử dụng đồ gá cơ khí kẹp chặt bằng ren vặn thủ công, năng suất kẹp phụ thuộc vào thao tác của công nhân.
Hướng phát triển và nâng cấp
- Chuyển giao sang trung tâm gia công CNC 4 trục: Tích hợp các nguyên công 1, 2, 4, 6, 8 thành 1 lần gá trên máy phay CNC (Vertical Machining Center - VMC), giảm thời gian gá đặt từ 8 lần xuống còn 2 lần gá.
- Tự động hóa đồ gá: Thay thế cơ cấu kẹp ren bằng đồ gá thủy lực/khí nén tự định tâm áp suất $p = 4 \div 6,\text{bar}$, tích hợp cảm biến tiệm cận kiểm tra vị trí phôi.
- Ứng dụng mô phỏng CAM: Xây dựng chương trình gia công trên phần mềm Mastercam/Siemens NX với đường chạy dao tối ưu hóa High-Speed Machining (HSM) cho gang xám.
Đối tượng hưởng lợi
+-------------------------------------------------------------------------------+
| GIÁ TRỊ MANG LẠI CHO CÁC NHÓM |
+-------------------+-----------------------------------------------------------+
| Sinh viên ngành | Tài liệu mẫu mực về lập chuỗi kích thước công nghệ, tính |
| Cơ khí Chế tạo | toán lượng dư giải tích và thiết kế đồ gá nguyên công. |
+-------------------+-----------------------------------------------------------+
| Kỹ sư công nghệ | Cơ sở dữ liệu thông số chế độ cắt thực nghiệm với dao |
| (CQT/Process Eng) | hợp kim BK8/BK6 gia công gang xám GX 15-32. |
+-------------------+-----------------------------------------------------------+
| Doanh nghiệp | Bộ quy trình hoàn chỉnh sẵn sàng đưa vào sản xuất với chi |
| sản xuất cơ khí | phí đầu tư thiết bị thấp, thời gian hoàn vốn cực nhanh. |
+-------------------+-----------------------------------------------------------+
| Giảng viên & | Điển hình thực tế (Case study) chuẩn xác phục vụ giảng |
| Nhà nghiên cứu | dạy môn học Công nghệ chế tạo máy và Đồ gá. |
+-------------------+-----------------------------------------------------------+
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật cốt lõi để triển khai quy trình này tại xưởng sản xuất là gì?
Nhà xưởng cần trang bị tối thiểu 01 máy phay đứng công xôn (tương đương 6H12, công suất $\ge 7,\text{kW}$), 01 máy khoan đứng (tương đương 2A135, côn Morse số 4) và hệ thống khí nén làm sạch phoi. Dụng cụ kiểm tra gồm thước cặp dải đo $150,\text{mm}$ độ chính xác $0.02,\text{mm}$, panme đo trong dải $25 \div 50,\text{mm}$ và calip trục/lỗ tiêu chuẩn H8.
2. Tại sao lại chọn phay mặt đầu thay vì tiện mặt đầu cho chi tiết giá dẫn hướng?
Chi tiết có kết cấu dạng càng không đối xứng và có các vấu gờ nhô cao. Khi gá lên máy tiện, bán kính quay không đồng tâm gây mất cân bằng động lớn, nguy cơ văng phôi cao và khó gá đặt vững chắc. Phay mặt đầu trên máy phay 6H12 cho phép gá đặt chi tiết tĩnh trên bàn máy, sử dụng dao phay mặt đầu đường kính lớn $D = 110,\text{mm}$ cho năng suất cao gấp 2.5 lần và an toàn tuyệt đối.
3. Làm thế nào để đảm bảo dung sai khoảng cách tâm $70 \pm 0.046,\text{mm}$ giữa hai lỗ?
Độ chính xác khoảng cách tâm được đảm bảo hoàn toàn bằng bạc dẫn hướng trên nắp đồ gá của nguyên công 5. Khi gia công lỗ $\varnothing 15$, chi tiết được định vị bằng chốt trụ ngắn cắm vào lỗ $\varnothing 50$ đã hoàn thiện từ nguyên công 3. Sai số khoảng cách tâm chỉ còn phụ thuộc vào độ chính xác chế tạo đồ gá ($L_{\text{đg}} = 70 \pm 0.015,\text{mm}$), hoàn toàn nằm trong giới hạn cho phép $\pm 0.046,\text{mm}$.
4. Tại sao không sử dụng dung dịch trơn nguội khi gia công gang xám GX 15-32?
Gang xám chứa hàm lượng cacbon cao dưới dạng graphite tự do, đóng vai trò như chất bôi trơn rắn trong quá trình cắt gọt. Phoi gang là phoi vụn; nếu dùng dung dịch trơn nguội dạng lỏng sẽ tạo thành bùn phoi bám dính gây kẹt sống trượt và mài mòn dao cụ. Ngoài ra, tưới nguội ngắt quãng dễ gây nứt vỡ nhiệt trên mảnh hợp kim cứng BK8/BK6.
5. Chi phí bảo trì đồ gá và thay thế dao cụ định kỳ là bao nhiêu?
Với sản lượng $12.360$ chi tiết/năm, chi phí mài lại dao và thay thế mảnh chíp hợp kim BK ước tính khoảng $1.200,\text{VNĐ/chi tiết}$. Đồ gá sử dụng chốt định vị và phiến tỳ bằng thép 20Cr thấm cacbon tôi cứng $58 \div 62,\text{HRC}$, có chu kỳ bảo dưỡng định kỳ sau mỗi $3.000$ lần gá đặt với chi phí không đáng kể.
Kết luận
Đồ án quy trình công nghệ chế tạo chi tiết "Giá dẫn hướng" đã giải quyết trọn vẹn và khoa học bài toán công nghệ từ khâu phân tích tính công nghệ kết cấu, tính toán lượng dư giải tích, thiết kế 8 nguyên công hợp lý đến việc kiểm nghiệm bền vững chế độ cắt và đồ gá. Kết quả nghiên cứu không chỉ mang lại giá trị lý thuyết sâu sắc cho chương trình đào tạo kỹ sư cơ khí chế tạo máy mà còn cung cấp một giải pháp công nghệ có tính ứng dụng thực tiễn cao, giúp doanh nghiệp cắt giảm chi phí sản xuất và nâng cao độ tin cậy cơ khí cho sản phẩm máy công nghiệp.
