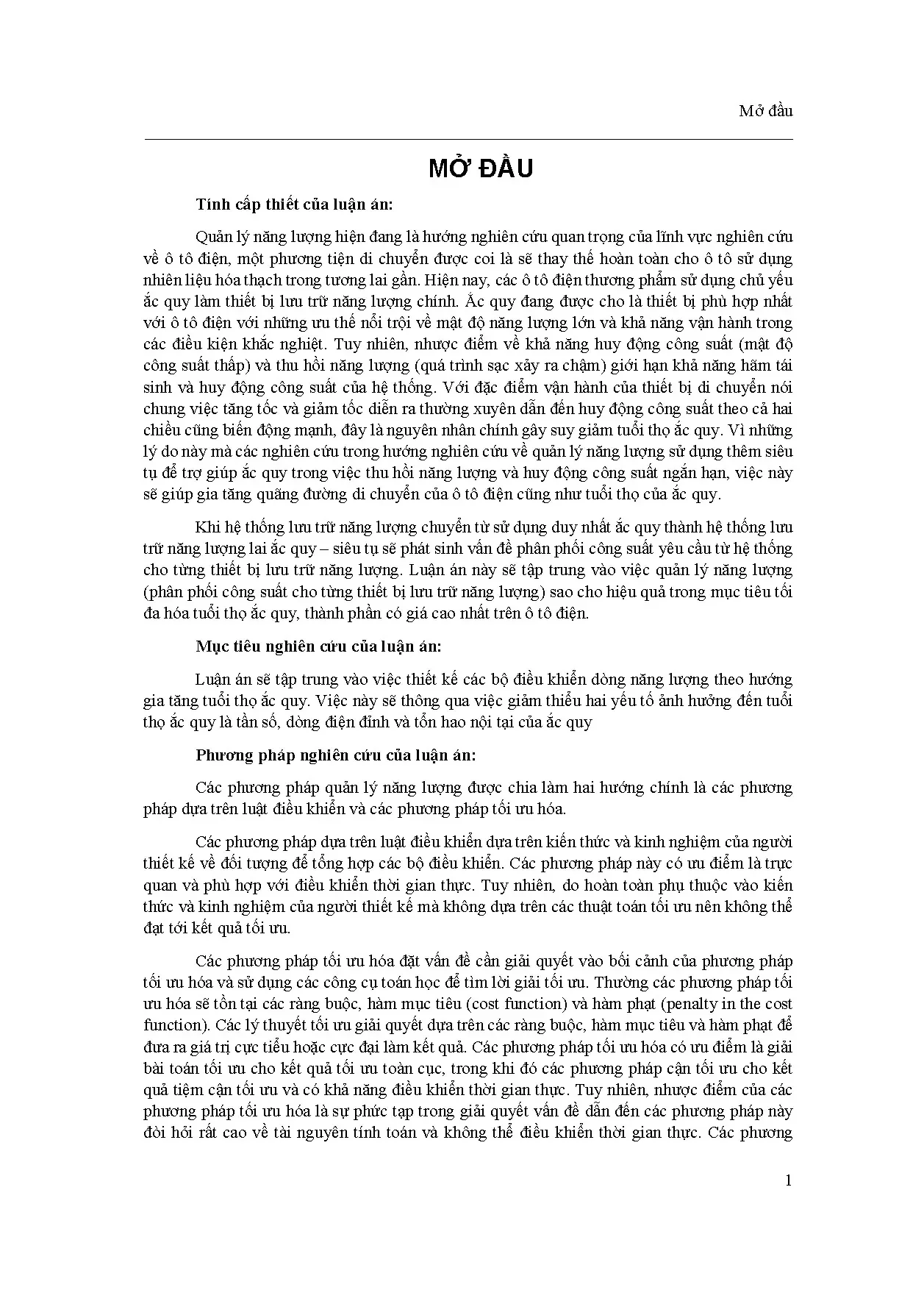

Tổng quan luận án

Quản lý năng lượng là một trọng tâm nghiên cứu kỹ thuật then chốt đối với sự phát triển của phương tiện giao thông thuần điện (Electric Vehicles - EVs). Trong cấu trúc các dòng xe điện thương mại hiện nay, hệ thống tích trữ năng lượng chính (Energy Storage System - ESS) chủ yếu sử dụng ắc quy lithium-ion (Li-ion) nhờ mật độ năng lượng lớn và khả năng làm việc trong dải nhiệt độ rộng. Tuy nhiên, ắc quy Li-ion tồn tại hạn chế về mật độ công suất thấp và tốc độ thu hồi năng lượng trong quá trình sạc chậm. Trong điều kiện vận hành thực tế của phương tiện giao thông, chu trình tăng tốc và giảm tốc diễn ra liên tục, đòi hỏi dòng điện huy động công suất hai chiều biến động mạnh với biên độ đỉnh lớn và tần số cao. Đây là nguyên nhân trực tiếp làm gia tăng tổn hao nội tại và suy giảm tuổi thọ của bộ ắc quy – thành phần chiếm tỷ trọng chi phí cao nhất trên xe điện.

Để khắc phục nhược điểm này, giải pháp tích hợp siêu tụ (supercapacitor) cùng ắc quy để hình thành hệ thống lưu trữ năng lượng lai (Hybrid Energy Storage System - HESS) được áp dụng. Siêu tụ đóng vai trò nguồn phụ trợ nhằm hấp thụ dòng điện hãm tái sinh và cung cấp công suất đỉnh ngắn hạn. Khi chuyển đổi sang cấu trúc HESS, bài toán kỹ thuật trọng tâm nảy sinh là việc phân phối công suất yêu cầu giữa ắc quy và siêu tụ. Luận án tập trung giải quyết bài toán quản lý và điều phối dòng năng lượng nhằm mục tiêu kéo dài tuổi thọ ắc quy trên xe điện.

Mục tiêu nghiên cứu tổng quát của luận án bao gồm:

  1. Thiết kế các bộ điều khiển dòng năng lượng cho hệ thống lưu trữ năng lượng lai ắc quy – siêu tụ nhằm tối đa hóa tuổi thọ ắc quy.
  2. Giảm thiểu ba yếu tố cốt lõi gây suy giảm tuổi thọ ắc quy: tần số biến thiên của dòng điện, biên độ dòng điện đỉnh (peak current) và tổn hao năng lượng nội tại của ắc quy.
  3. Xây dựng và kiểm chứng các giải pháp điều khiển trên mô hình toán học, mô phỏng số và hệ thống mô phỏng thời gian thực.

Đối tượng và phạm vi nghiên cứu của luận án được xác định cụ thể:

  • Đối tượng nghiên cứu: Hệ thống quản lý năng lượng (phân phối công suất) cho hệ lưu trữ năng lượng lai ắc quy – siêu tụ trên ô tô điện sử dụng cấu trúc bán chủ động (semi-active) với một bộ biến đổi DC-DC hai chiều nối giữa siêu tụ và thanh cái DC bus (điện áp ắc quy).
  • Phạm vi đối tượng thiết bị: Ô tô điện được mô hình hóa theo cấu hình xe thương mại Mitsubishi i-MiEV trang bị động cơ đồng bộ nam châm vĩnh cửu chìm (IPM) công suất 47 kW; hệ thống ắc quy định mức 50 Ah, 330 V (dung lượng 16,3 kWh); bộ siêu tụ điện Nesscap mã hiệu EMHSR-0062C0-125R0S với dung lượng 62 F, điện áp định mức 125 VDC.
  • Phạm vi chu trình vận hành: Sử dụng chu trình chuẩn nội đô châu Âu ECE (European Urban Driving Cycle) làm tín hiệu đặt tốc độ chuẩn để khảo sát nhu cầu năng lượng và đánh giá hiệu năng của các thuật toán điều khiển.
  • Phạm vi công cụ và thực nghiệm: Hệ thống được mô hình hóa và mô phỏng trên nền tảng phần mềm Matlab/Simulink kết hợp phương pháp biểu diễn vĩ mô năng lượng (EMR). Các thuật toán được kiểm chứng trên thiết bị mô phỏng phần cứng trong vòng lặp (Hardware-in-the-Loop - HIL) HIL 402 của hãng Typhoon và mô hình vật lý thu nhỏ. Luận án giới hạn không nghiên cứu các vấn đề điều khiển xe tự hành (autonomous), hệ thống sạc không dây và cấu trúc mới của biến tần DC-AC.

Tổng quan tài liệu và vị trí của luận án

Tổng quan tài liệu trong luận án phân tích hệ thống lưu trữ năng lượng và các phương pháp quản lý năng lượng trên phương tiện giao thông điện dựa trên mặt phẳng Ragone (Ragone plane) thiết lập từ năm 1968, thể hiện mối quan hệ tỷ lệ nghịch giữa mật độ công suất (W/kg) và mật độ năng lượng (Wh/kg). Phân loại ô tô điện gồm 3 nhóm chính: ô tô lai (HEVs), ô tô điện pin nhiên liệu (FCEVs) và ô tô thuần điện ắc quy (EVs). Trong đó, FCEVs có mật độ năng lượng cao nhưng không có khả năng hãm tái sinh tự nhiên, hiệu suất thấp và dễ cháy nổ; HEVs vẫn phát thải khí nhà kính; EVs là xu hướng thay thế dài hạn nhưng bị giới hạn bởi tuổi thọ và dung lượng ắc quy.

Các công trình nghiên cứu tiêu biểu được điểm luận bao gồm:

  • Nhóm nghiên cứu Đại học Shahid Beheshti (Iran, 2006) và Đại học Kỹ thuật Yildiz (Thổ Nhĩ Kỳ): Áp dụng điều khiển mờ cho hệ thống 3 nguồn năng lượng gồm pin nhiên liệu, ắc quy và siêu tụ. Cấu trúc nhiều bậc tự do làm bài toán tối ưu hóa trở nên phức tạp, do đó phải sử dụng hệ mờ chuyên gia thay vì tối ưu hóa toán học.
  • Nhóm tác giả Đại học Cranfield (Anh): Ứng dụng điều khiển mờ cho cấu hình nguồn lai gồm ắc quy và siêu tụ, tương đồng với đối tượng nghiên cứu của luận án.
  • Nhóm nghiên cứu của GS. Juan W. Dixon (Đại học Pontificia Universidad Catolica de Chile): Triển khai cấu hình HESS ắc quy – siêu tụ từ đầu những năm 2000; sử dụng mạng nơ-ron nhân tạo 2 lớp để xác định giá trị đặt dòng điện cho siêu tụ.
  • Phòng thí nghiệm L2EP (GS. Alain Bouscayrol, Đại học Lille, Pháp) kết hợp GS. João Pedro F. Trovão (Đại học Sherbrooke, Canada) và NCS Nguyễn Bảo Huy: Nghiên cứu cấu trúc HESS với ắc quy làm DC link nối với siêu tụ qua bộ DC-DC hai chiều. Nhóm đã công bố các giải pháp dùng quy hoạch động rời rạc hóa (DP), nguyên lý cực đại Pontryagin (PMP) thích nghi điều khiển thời gian thực, mở rộng dải điện áp siêu tụ, và phương pháp điều khiển dự báo mô hình (MPC) kết hợp quy hoạch toàn phương có ràng buộc đẳng thức (ECQP), kiểm chứng trên nền tảng biểu diễn EMR.
  • Hori Lab (Đại học Tokyo, Nhật Bản): Xây dựng cấu hình mạch lực buck-boost hai chiều không cách ly cho xe điện.
  • Haimin Tao (2005, 2006): Giới thiệu và hoàn thiện cấu trúc mạch biến đổi DC-DC hai chiều cách ly đa cổng (3 cổng) sử dụng biến áp xung.
  • Nhóm GS. M. Abul Masrur (2012, 2013): Nghiên cứu mạng nơ-ron dự đoán điều kiện lái và phân phối công suất trên nền tảng xe thực nghiệm Ford Escape dựa trên kết quả tham chiếu của quy hoạch động.
  • Các nghiên cứu về tối ưu hóa: Ứng dụng PMP cực tiểu hóa tiêu hao nhiên liệu trên HEVs; quy hoạch động giải bài toán đơn mục tiêu và đa mục tiêu (với biến trạng thái SoC ắc quy, siêu tụ và bản đồ hiệu suất động cơ); chiến lược cực tiểu hóa tiêu thụ nhiên liệu tương đương (ECMS) cho đường dốc và giảm phát thải khí NOx (nhóm ETH Zurich, Đại học Ohio).
Nhóm phương pháp Kỹ thuật tiêu biểu Ưu điểm Nhược điểm
Dựa trên luật (Rule-based) On/Off, Lọc tần số (LPF/HPF), Điều khiển mờ (Fuzzy Logic) Trực quan, thuật toán đơn giản, đáp ứng thời gian thực tốt Phụ thuộc kinh nghiệm thiết kế, không đảm bảo tính tối ưu toàn cục
Tối ưu toàn cục (Global Optimization) Quy hoạch động (DP), Nguyên lý cực đại Pontryagin (PMP) Đạt cực trị toàn cục, thiết lập chuẩn đánh giá tham chiếu Đòi hỏi biết trước toàn bộ chu trình, khối lượng tính toán lớn, không chạy thời gian thực
Tối ưu thời gian thực (Real-time Optimization) Cực tiểu tương đương (ECMS), Điều khiển dự báo (MPC) Kết quả cận tối ưu, có khả năng thực thi thời gian thực Yêu cầu độ chính xác mô hình rất cao, nhạy cảm với các biến động bất định

Khoảng trống nghiên cứu được lựa chọn: Các thuật toán tối ưu toàn cục (DP, PMP) cho kết quả phân phối công suất tối ưu nhưng không thể thực thi trong điều khiển thời gian thực do đòi hỏi thông tin chu trình biết trước và tài nguyên tính toán lớn. Ngược lại, các phương pháp cận tối ưu (MPC, ECMS) hoặc phương pháp trí tuệ nhân tạo (mạng nơ-ron) còn khoảng cách lớn giữa mô phỏng và thực tế do phụ thuộc nghiêm ngặt vào mô hình toán chính xác. Luận án giải quyết khoảng trống này bằng cách: (1) đề xuất thuật toán kết hợp điều khiển mờ và bộ lọc tần số nhằm nâng cao chất lượng điều khiển thời gian thực không phụ thuộc mô hình toán chi tiết, và (2) đề xuất thuật toán quản lý năng lượng sử dụng phương pháp biến phân, đồng thời kiểm chứng bằng hệ thống mô phỏng phần cứng thời gian thực HIL 402 Typhoon.

Cơ sở lý thuyết và phương pháp nghiên cứu

Cơ sở lý thuyết và mô hình toán học

Hệ thống quản lý năng lượng được xây dựng dựa trên các nền tảng lý thuyết và mô hình toán sau:

1. Động lực học chuyển động ô tô

Gia tốc chuyển động của xe được mô tả theo Định luật 2 Newton: $$\frac{dV}{dt} = \frac{F_t - F_\Sigma}{M_v}$$

Trong đó, $V$ là vận tốc xe, $F_t$ là tổng lực phát động, $M_v$ là tổng khối lượng xe ($M_v = M + m$), $F_\Sigma$ là tổng các lực cản tác động lên phương tiện: $$F_\Sigma = F_R + F_{wind} + F_{qt}$$

  • Lực cản lăn ($F_R$): Xét trên mặt đường cứng có góc dốc $\alpha$: $$F_R = f \cdot (M + m) \cdot g \cdot \cos\alpha$$ với $f$ là hệ số cản lăn.
  • Lực cản gió ($F_{wind}$): $$F_{wind} = \frac{1}{2} \rho \cdot C_d \cdot A_f \cdot (V + V_{wind})^2$$ với $\rho$ là mật độ không khí, $C_d$ là hệ số khí động học, $A_f$ là diện tích cản gió chính diện, $V_{wind}$ là tốc độ gió.
  • Công suất yêu cầu ($P_{yc}$) và mô men cản tổng ($T_\Sigma$): $$P_{yc} = V \cdot F_\Sigma$$ $$T_\Sigma = F_\Sigma \cdot R_{ev}$$

2. Mô hình động cơ đồng bộ nam châm vĩnh cửu chìm (IPM)

Động cơ IPM được mô tả trên hệ tọa độ quay đồng bộ $d-q$: $$v_{sd}^e = r_s i_{sd}^e + L_d \frac{di_{sd}^e}{dt} - \omega_e L_q i_{sq}^e$$ $$v_{sq}^e = r_s i_{sq}^e + L_q \frac{di_{sq}^e}{dt} + \omega_e L_d i_{sd}^e + \omega_e \Psi_m$$

Từ thông trên các trục: $$\Psi_d = (L_d + L_{md})i_{sd}^e + \Psi_m = L_d i_{sd}^e + \Psi_m$$ $$\Psi_q = (L_q + L_{mq})i_{sq}^e = L_q i_{sq}^e$$

Phương trình mô men điện từ: $$T_e = \frac{3}{2} p_p \left[ \Psi_f i_{sq}^e + (L_d - L_q) i_{sd}^e i_{sq}^e \right]$$ $$T_e - T_L = J_M \frac{1}{p_p} \frac{d\omega_e}{dt}$$

Do đặc tính hình học rotor chìm, điện cảm ngang trục lớn hơn điện cảm dọc trục ($L_q > L_d$), tạo ra thành phần mô men từ trở kết hợp cùng mô men kích từ cơ bản.

3. Mô hình hóa ắc quy

Dung lượng phóng và trạng thái nạp của ắc quy được xác định qua định luật Peukert: $$I^n \cdot t_{cut} = C$$ $$Q = \frac{\lambda}{I^{n-1}}$$

Trạng thái nạp (State of Charge - SoC), trạng thái phóng (State of Discharge - SoD) và độ sâu phóng (Depth of Discharge - DoD): $$\text{SoD}(t) = \int_0^t i(\tau) d\tau$$ $$\text{DoD}(t) = \frac{\int_0^t i(\tau) d\tau}{Q} \cdot 100% = \frac{1}{\lambda} \int_{t_0}^t i^n dt$$ $$\text{SoC}(t) = 1 - \text{DoD}(t)$$

4. Mô hình hóa siêu tụ điện

Điện dung cơ bản của siêu tụ hai lớp điện hóa: $$C = \varepsilon \frac{A}{d}$$

Luận án đánh giá 4 dạng mô hình mạch điện tương đương:

  1. Mô hình RC đơn giản: Gồm điện trở nối tiếp tương đương $R_{SC}$ ($ESR$), điện dung lý tưởng $C$ và điện trở tự xả $R_{lk}$.
  2. Mô hình RC ba nhánh: Phân chia các nhánh phản ứng tức thời (Immediate - cỡ giây), trễ (Delay - cỡ phút) và dài hạn (Long-term - cỡ chục phút).
  3. Mô hình đường dây truyền tải (Transmission line): Chuỗi vô hạn các mắt xích RC.
  4. Mô hình RC kết hợp song song - nối tiếp: Mô tả trở kháng lỗ xốp biến thiên theo tần số.

Luận án lựa chọn mô hình RC đơn giản vì phản ánh chính xác quá trình động học năng lượng biến thiên trong phạm vi giây của xe điện, đồng thời các thông số được cung cấp trực tiếp từ quy trình đo kiểm của nhà sản xuất Nesscap. Phương trình điện áp siêu tụ: $$V_{SC}(t) = V_{SC}(0) - R_{SC} \cdot i_{SC}(t) - \frac{1}{C} \int_0^t i_{SC}(\tau) d\tau$$

5. Mô hình hóa bộ biến đổi DC-DC hai chiều không cách ly

Áp dụng phương pháp trung bình hóa mạch đóng cắt, mô hình không gian trạng thái của bộ biến đổi được thiết lập: $$L \frac{di_L}{dt} = -R_L i_L - D \cdot U_{DC} + U_{SC}$$ $$C \frac{du_{DC}}{dt} = D \cdot i_L - I_{inv}$$

Tại điểm cân bằng xác lập ($\frac{di_L}{dt} = 0, \frac{du_{DC}}{dt} = 0$) và bỏ qua sụt áp trên điện trở cuộn cảm $R_L$: $$D \approx \frac{U_{SC}}{U_{DC}}$$

6. Phương pháp biểu diễn vĩ mô năng lượng (EMR)

Hệ thống điều khiển được thiết kế theo cấu trúc phân tầng dựa trên 3 nguyên lý nền tảng của EMR:

  • Nguyên lý tương tác: Trao đổi năng lượng qua cặp biến tác động (action) và phản ứng (reaction).
  • Nguyên lý nhân quả: Các phần tử tích lũy năng lượng mang tính nhân quả tích phân phụ thuộc thời gian.
  • Nguyên lý nghịch đảo: Cấu trúc điều khiển là nghịch đảo của mô hình hệ thống (nghịch đảo trực tiếp cho phần tử không tích lũy, nghịch đảo gián tiếp có vòng phản hồi cho phần tử tích lũy).

Dữ liệu và thông số thực nghiệm

Bảng thông số kỹ thuật Thông số Ký hiệu Giá trị Đơn vị
Chu trình chuẩn ECE Thời gian chu trình $T_{cycle}$ 200 s
Quãng đường di chuyển $S$ 0,99 km
Vận tốc trung bình $V_{tb}$ 18,26 km/h
Gia tốc cực đại / Giảm tốc cực đại $a_{max} / a_{min}$ 1,06 / -0,83 $\text{m/s}^2$
Gia tốc trung bình / Giảm tốc trung bình $a_{tb_acc} / a_{tb_dec}$ 0,64 / -0,75 $\text{m/s}^2$
Thời gian dừng / Số lần dừng $t_{stop} / N_{stop}$ 64 / 3 s / lần
Xe điện Mitsubishi i-MiEV Tổng khối lượng xe $M$ 1450 kg
Diện tích cản gió $A_f$ 2,37 $\text{m}^2$
Bán kính bánh xe $R$ 0,285 m
Mật độ không khí $\rho$ 1,1839 $\text{kg/m}^3$
Hệ số cản gió $C_d$ 0,35 -
Tỷ số truyền lực $i$ 6,066 -
Động cơ IPM Công suất định mức $P$ 47 kW
Điện áp DC link $V_{DC}$ 330 V
Điện trở stator $R_s$ 0,012 $\Omega$
Điện cảm dọc trục / ngang trục $L_d / L_q$ 0,14 / 0,21 mH
Số đôi cực $p_p$ 4 đôi cực
Từ thông rotor $\Phi$ 0,06 Wb
Hệ thống ắc quy Điện áp định mức $V_{bat}$ 330 V
Dung lượng danh định $C_{bat}$ 50 Ah
Năng lượng danh định $E_{bat}$ 16,3 kWh
Bộ siêu tụ Nesscap Điện dung danh định $C_{sc}$ 62 F
Điện áp định mức $V_{sc}$ 125 VDC

Nội dung chính theo từng chương

Chương 1: Tổng quan về quản lý năng lượng trong ô tô điện

Chương 1 hệ thống hóa cơ sở lý luận về các dòng ô tô điện (HEVs, FCEVs, EVs), phân tích sâu ưu nhược điểm của từng cấu trúc truyền động và thiết bị tích trữ năng lượng. Về động cơ, tác giả so sánh động cơ không đồng bộ rotor lồng sóc, không đồng bộ rotor dây quấn và động cơ đồng bộ nam châm vĩnh cửu chìm (IPM). Động cơ IPM được lựa chọn nhờ mật độ công suất cao, hiệu suất lớn và khả năng sinh mô men từ trở hỗ trợ mô men kích từ.

Chương này đánh giá chi tiết 3 cấu hình ghép nối HESS:

  • Cấu hình trực tiếp (Passive topology): Ắc quy và siêu tụ đấu song song trực tiếp vào DC bus; không điều khiển được dòng công suất, khó nâng điện áp DC bus.
  • Cấu hình bán chủ động (Semi-active topology): Ắc quy làm DC bus, siêu tụ nối qua một bộ DC-DC hai chiều; kiểm soát được dòng năng lượng, giảm phụ thuộc điện áp siêu tụ, phù hợp xe cỡ trung.
  • Cấu hình chủ động (Active topology): Cả ắc quy và siêu tụ đều kết nối qua các bộ DC-DC riêng biệt vào DC bus; linh hoạt tuyệt đối nhưng mạch lực cồng kềnh, tổn hao và chi phí cao, phù hợp phương tiện hạng nặng.

Tác giả chọn cấu trúc bán chủ động với bộ biến đổi DC-DC hai chiều không cách ly cấu hình buck-boost đa pha xen kẽ (interleaving). Về chiến lược quản lý năng lượng, chương 1 phân loại và phân tích toàn diện 2 nhóm phương pháp: nhóm dựa trên luật (On/Off, bộ lọc tần số, điều khiển mờ, mạng nơ-ron) và nhóm tối ưu hóa (PMP, DP, ECMS, MPC). Cuối chương xác lập mục tiêu, giới hạn nghiên cứu dựa trên chu trình chuẩn ECE và mô hình thiết bị thực tế của xe Mitsubishi i-MiEV.

Chương 2: Mô hình hóa và mô phỏng hệ thống năng lượng trong ô tô điện

Chương 2 thiết lập hệ thống phương trình vi phân mô tả toàn diện các phần tử động lực học và điện khí hóa của ô tô điện. Quá trình tính toán động lực học xác định các thành phần lực cản lăn theo góc nghiêng mặt đường, lực cản khí động học và lực quán tính. Động cơ IPM được mô hình hóa toán học chính xác trên hệ tọa độ $d-q$ phản ánh đặc tính phi đối xứng từ trở ($L_q > L_d$). Ắc quy Li-ion được mô hình hóa dựa trên quan hệ dòng - dung lượng của Peukert. Đối với siêu tụ, sau khi so sánh 4 mô hình tương đương, mô hình RC đơn giản được chọn và tham số hóa. Bộ biến đổi DC-DC được mô hình hóa theo phương pháp đóng cắt trung bình.

Kết quả mô phỏng động lực học tổng thể của mô hình xe Mitsubishi i-MiEV trên đồ thị đặc tính cho thấy:

  • Vận tốc tối đa đạt được của xe: $148\text{ km/h}$.
  • Thời gian tăng tốc từ $0$ lên vận tốc tối đa $148\text{ km/h}$: $72\text{ s}$.
  • Thời gian tăng tốc từ $0$ lên $130\text{ km/h}$: $28\text{ s}$.
  • Đặc tính gia tốc cực đại đạt xấp xỉ $3,2\text{ m/s}^2$ ở dải vận tốc thấp và giảm dần theo tốc độ.

Phần cuối chương 2 triển khai biểu diễn toàn bộ hệ thống bằng phương pháp EMR. Các khối nguồn (ắc quy, siêu tụ), khối tích lũy (khối lượng xe, tụ điện, cuộn cảm), khối biến đổi (bộ biến đổi DC-DC, nghịch lưu, động cơ IPM, bộ truyền lực) và khối liên kết được kết nối hoàn chỉnh theo các đường tác động (action path) và phản ứng (reaction path), làm cơ sở cho việc thiết kế cấu trúc điều khiển nghịch đảo ở chương tiếp theo.

Chương 3: Thiết kế các bộ điều khiển cho hệ thống năng lượng trong ô tô điện

Chương 3 tập trung thiết kế và tính toán các thuật toán quản lý năng lượng phân phối công suất giữa ắc quy và siêu tụ. Luận án triển khai 2 nhóm giải pháp chính:

  1. Nhóm điều khiển thời gian thực:
    • Phương pháp dựa trên tần số (Frequency-based): Sử dụng bộ lọc thông thấp (LPF) để tách thành phần dòng điện tần số thấp đưa về ắc quy, phần dòng điện tần số cao và dao động nhanh được điều khiển đưa vào siêu tụ qua bộ biến đổi DC-DC.
    • Phương pháp điều khiển mờ (Fuzzy Logic Control): Xây dựng tập luật mờ dựa trên các biến trạng thái vào gồm dòng điện yêu cầu của hệ thống ($I_{req}$), điện áp/dung lượng siêu tụ ($U_{SC}$), và vận tốc xe ($V$).
    • Thuật toán mới kết hợp điều khiển mờ và bộ lọc tần số: Đây là đóng góp học thuật mới của tác giả nhằm dung hòa khả năng đáp ứng tần số tự nhiên và khả năng thích nghi linh hoạt theo trạng thái năng lượng của hệ thống.
  2. Nhóm phương pháp tối ưu hóa:
    • Phương pháp quy hoạch động (Dynamic Programming - DP): Giải bài toán tối ưu hóa toàn cục theo nguyên lý Bellman từ cuối chu trình ngược về đầu chu trình để tìm quỹ đạo dòng điện ắc quy tối ưu làm cơ sở tham chiếu.
    • Thuật toán mới sử dụng phương pháp biến phân (Variational Method): Đóng góp học thuật mới thứ hai của luận án, giải bài toán cực trị hàm mục tiêu năng lượng và tuổi thọ ắc quy dưới các ràng buộc trạng thái của hệ lưu trữ lai.

Chương 4: Xây dựng mô hình mô phỏng thời gian thực cho hệ thống năng lượng trong ô tô điện

Chương 4 trình bày phương pháp thực thi và kiểm chứng các thuật toán quản lý năng lượng trên hệ thống mô phỏng bán thực Hardware-in-the-Loop (HIL). Tác giả cấu hình mô hình toán động lực học xe, động cơ IPM, ắc quy, siêu tụ và bộ biến đổi DC-DC chạy thời gian thực trên bo mạch chuyên dụng Typhoon HIL 402. Bộ điều khiển quản lý năng lượng thực tế được ghép nối vật lý với thiết bị HIL 402 để tiếp nhận tín hiệu đo lường và phát xung điều khiển dòng điện cho bộ DC-DC.

Kết quả thử nghiệm HIL thời gian thực và thử nghiệm trên mô hình vật lý thu nhỏ chứng minh tính đúng đắn của giải pháp phân tách tần số dòng điện: siêu tụ đã gánh toàn bộ các đỉnh dòng phóng và dòng sạc tái sinh tức thời, giữ cho dòng điện ắc quy biến thiên bằng phẳng trong suốt chu trình ECE.

Kết luận (của luận án)

Phần kết luận tổng hợp các kết quả nghiên cứu chính đạt được về mô hình hóa EMR, thuật toán điều khiển và kết quả thử nghiệm mô phỏng thời gian thực HIL; đồng thời chỉ rõ các giới hạn về điều kiện thử nghiệm thực tế và định hướng phát triển nghiên cứu hoàn thiện thuật toán trong tương lai.

Kết quả và những đóng góp mới

Luận án đã công bố và bảo vệ các đóng góp mới về mặt khoa học lý thuyết và kỹ thuật thực tiễn:

Đóng góp mới về mặt lý luận và học thuật

  1. Đề xuất thuật toán quản lý năng lượng mới kết hợp giữa bộ điều khiển mờ và bộ điều khiển dựa trên tần số: Giải pháp này tích hợp ưu điểm lọc tách thành phần tần số cao của bộ lọc thông thấp với khả năng điều chỉnh thích nghi phi tuyến theo trạng thái tích lũy năng lượng của bộ điều khiển mờ, giúp tối ưu hóa dòng điện đặt ắc quy trong điều kiện thời gian thực mà không đòi hỏi tài nguyên tính toán lớn.
  2. Đề xuất thuật toán quản lý năng lượng mới sử dụng phương pháp biến phân: Thiết lập mô hình giải bài toán tối ưu hóa dòng năng lượng dựa trên phép tính biến phân cho hệ lưu trữ lai ắc quy – siêu tụ, bổ sung một công cụ toán học tối ưu mới bên cạnh phương pháp quy hoạch động truyền thống.

Đóng góp mới về mặt thực tiễn và kỹ thuật

  • Xây dựng hệ thống mô hình hóa hoàn chỉnh theo phương pháp EMR: Mô hình hóa toàn diện hệ thống truyền động và nguồn năng lượng lai của ô tô điện trên nền tảng Mitsubishi i-MiEV, cung cấp cấu trúc biểu diễn ghép nối chuẩn mực phục vụ thiết kế các mạch vòng điều khiển nghịch đảo.
  • Xây dựng nền tảng mô phỏng bán thực HIL 402 Typhoon và mô hình vật lý thu nhỏ: Hiện thực hóa thành công cấu hình kiểm chứng Hardware-in-the-Loop cho thuật toán quản lý năng lượng ô tô điện, rút ngắn khoảng cách giữa mô phỏng lý thuyết và triển khai trên phần cứng thực tế.

Kiến nghị và giải pháp đề xuất

  • Ứng dụng cấu trúc HESS bán chủ động 1 bộ biến đổi DC-DC hai chiều không cách ly làm cấu hình tiêu chuẩn cho các dòng xe điện thuần túy cỡ trung nhằm cân bằng giữa hiệu quả kinh tế, trọng lượng và khả năng điều khiển.
  • Áp dụng nguyên lý phân tách dải tần số dòng điện để triệt tiêu các thành phần dao động nhanh và dòng điện đỉnh tác động lên ắc quy Li-ion, nhằm bảo vệ cấu trúc hóa học và kéo dài tuổi thọ sử dụng của bộ pin.

Hạn chế và hướng nghiên cứu tiếp

Dựa trên các nội dung văn bản luận án đã nêu, các điểm hạn chế và định hướng phát triển gồm:

Hạn chế của nghiên cứu

  • Do điều kiện phòng thí nghiệm và cơ sở vật chất, luận án chưa tiến hành khảo sát thực nghiệm chi tiết mối quan hệ giữa độ sâu phóng (DoD), trạng thái nạp (SoC) và sự biến đổi điện áp động của ắc quy trong các điều kiện nhiệt độ môi trường khắc nghiệt khác nhau.
  • Các kết quả thử nghiệm phần cứng trong vòng lặp HIL 402 của hãng Typhoon chủ yếu tập trung kiểm chứng sâu cho thuật toán quản lý năng lượng dựa trên tần số; việc kiểm chứng thực nghiệm đầy đủ cho các thuật toán tối ưu khác trên phần cứng thời gian thực vẫn cần tiếp tục hoàn thiện.
  • Phạm vi nghiên cứu chưa xét đến sự tương tác phức hợp với hệ thống điều khiển chuyển động an toàn đa địa hình (phanh ABS, chống trượt, chống lật) và không xét các chức năng tự hành của phương tiện.

Hướng nghiên cứu tiếp theo

  • Hoàn thiện và triển khai thực nghiệm toàn diện thuật toán biến phân và thuật toán phối hợp mờ - tần số trên hệ thống phần cứng HIL và tiến tới thử nghiệm trên xe điện thực tế.
  • Tích hợp thêm các mô hình nhiệt độ và mô hình suy thoái lão hóa hóa học của pin Li-ion vào hàm mục tiêu tối ưu hóa quản lý năng lượng.
  • Nghiên cứu mở rộng tích hợp hệ thống quản lý năng lượng HESS với công nghệ truyền tải điện không dây (Wireless Power Transmission) phục vụ trạm sạc không tiếp xúc hoặc sạc động liên tục trên đường vận hành.

Giá trị tham khảo

Luận án là tài liệu tham khảo chuyên khảo trong lĩnh vực Kỹ thuật Điều khiển, Tự động hóa, Kỹ thuật Điện và Kỹ thuật Ô tô:

  • Đối với nghiên cứu sinh và học viên cao học: Luận án cung cấp quy trình bài bản từ lý thuyết động lực học, mô hình hóa toán học máy điện IPM, hệ thống lưu trữ điện hóa đến kỹ thuật biểu diễn vĩ mô năng lượng (EMR) – một công cụ chuẩn mực trong thiết kế điều khiển hệ thống cơ điện tử phức hợp.
  • Đối với giảng viên và nhà nghiên cứu: Cung cấp cơ sở lý thuyết chi tiết về các giải thuật quản lý năng lượng từ cổ điển (On/Off, LPF) đến hiện đại (Fuzzy, DP, PMP, ECMS, MPC, Variational method) cùng phương pháp thiết lập hệ thống thử nghiệm bán thực Hardware-in-the-Loop trên thiết bị Typhoon HIL 402.
  • Đối với kỹ sư R&D và chuyên gia công nghiệp xe điện: Cung cấp các thông số kỹ thuật thực tế của hệ thống xe Mitsubishi i-MiEV, bộ siêu tụ Nesscap và động cơ IPM 47 kW, cùng giải pháp mạch lực biến đổi DC-DC hai chiều xen kẽ ứng dụng trực tiếp vào quá trình thiết kế bộ điều khiển trung tâm phân phối công suất cho các dòng xe điện thương phẩm.

Câu hỏi thường gặp

1. Tại sao hệ thống lưu trữ năng lượng chỉ dùng pin Li-ion lại cần bổ sung thêm siêu tụ trên ô tô điện?

Mặc dù pin Li-ion có mật độ năng lượng lớn, nhưng mật độ công suất thấp và tốc độ sạc chậm. Trong điều kiện xe tăng/giảm tốc liên tục, dòng điện phóng nạp biến động lớn với tần số cao và dòng đỉnh lớn, gây tổn hao nhiệt và suy giảm nghiêm trọng tuổi thọ pin (vốn là bộ phận có chi phí cao nhất trên xe). Siêu tụ có mật độ công suất lớn (1.000 W/kg), khả năng huy động dòng tức thời lên đến 1.800 A, hiệu suất 95% và tuổi thọ nạp xả cao (lên đến 1.000.000 chu kỳ), do đó đóng vai trò nguồn phụ trợ lý tưởng để hấp thụ dòng phanh tái sinh và cấp công suất đỉnh, bảo vệ tuổi thọ cho ắc quy.

2. Luận án lựa chọn cấu hình kết nối HESS nào và vì sao?

Luận án lựa chọn cấu hình bán chủ động (semi-active topology) với một bộ biến đổi DC-DC hai chiều không cách ly nối giữa siêu tụ và ắc quy (điện áp ắc quy đóng vai trò DC bus chính). Cấu hình này khắc phục được nhược điểm không thể điều khiển của cấu hình trực tiếp (passive) mà không làm tăng khối lượng, tổn thất và chi phí điều khiển phức tạp như cấu hình chủ động hai bộ DC-DC (active). Đây là cấu hình phù hợp cho các dòng ô tô điện cỡ trung sử dụng cấp điện áp trung bình.

3. Hai đóng góp học thuật cốt lõi về mặt thuật toán của luận án là gì?

Tác giả đề xuất hai thuật toán quản lý năng lượng mới:

  1. Thuật toán kết hợp giữa bộ điều khiển mờ (Fuzzy Logic) với bộ điều khiển dựa trên tần số (Frequency-based Controller) nhằm đáp ứng tốt việc phân phối công suất thời gian thực.
  2. Thuật toán quản lý năng lượng tối ưu hóa sử dụng phương pháp biến phân (Variational Method).

4. Tại sao luận án lựa chọn mô hình RC đơn giản cho siêu tụ thay vì các mô hình phức tạp khác?

Trong 4 mô hình tương đương (RC đơn giản, RC ba nhánh, đường dây truyền tải, RC nhiều nhánh), mô hình RC đơn giản được lựa chọn vì:

  • Quá trình biến động năng lượng của siêu tụ trên xe điện diễn ra trong phạm vi vài giây (tương ứng nhánh Immediate), các nhánh trễ cỡ phút hay chục phút của mô hình 3 nhánh không đóng góp đáng kể.
  • Mô hình đường dây truyền tải và mô hình nhiều nhánh đòi hỏi khối lượng tính toán nhận dạng tham số quá lớn.
  • Mô hình RC đơn giản có đầy đủ các thông số thực tế được cung cấp chính xác từ quy trình đo kiểm xuất xưởng của hãng Nesscape kèm theo mỗi thiết bị.

5. Các thông số động lực học giới hạn của mô hình xe Mitsubishi i-MiEV trong luận án đạt được là bao nhiêu?

Từ kết quả mô hình hóa động lực học ô tô i-MiEV (khối lượng 1450 kg, diện tích cản gió 2,37 $\text{m}^2$, hệ số $C_d = 0,35$, động cơ IPM 47 kW), xe đạt vận tốc cực đại $148\text{ km/h}$, thời gian tăng tốc từ $0$ lên vận tốc cực đại $148\text{ km/h}$ là $72\text{ s}$, và thời gian tăng tốc từ $0$ lên $130\text{ km/h}$ là $28\text{ s}$.

Kết luận

Luận án đã giải quyết bài toán quản lý năng lượng cho ô tô điện sử dụng hệ thống lưu trữ năng lượng lai ắc quy – siêu tụ theo cấu hình bán chủ động nhằm mục tiêu kéo dài tuổi thọ ắc quy. Bằng việc kết hợp phương pháp biểu diễn vĩ mô năng lượng (EMR), phương trình động lực học phương tiện và các mô hình toán học của động cơ IPM, ắc quy Peukert và siêu tụ, tác giả đã xây dựng hoàn chỉnh hệ thống mô phỏng số chính xác theo đối tượng xe Mitsubishi i-MiEV. Luận án đóng góp hai thuật toán quản lý năng lượng mới gồm thuật toán kết hợp điều khiển mờ - lọc tần số và thuật toán tối ưu hóa bằng phương pháp biến phân, đồng thời kiểm chứng thành công khả năng đáp ứng thời gian thực của chiến lược phân tách tần số trên nền tảng phần cứng Hardware-in-the-Loop Typhoon HIL 402.
