Phân Tích Phi Tuyến Khung Thép Phẳng Bằng Phương Pháp Phần Tử Lai: Đột Phá Mới Trong Thiết Kế Kết Cấu Trực Tiếp

Tóm tắt nghiên cứu (Executive Summary)

  • Câu hỏi nghiên cứu cốt lõi: Làm thế nào để mô phỏng chính xác đồng thời cả ứng xử phi tuyến hình học (hiệu ứng bậc hai $P-\Delta$ và $P-\delta$) lẫn phi tuyến vật liệu (chảy dẻo dần dần, ảnh hưởng ứng suất dư) trong kết cấu khung thép phẳng mà không làm bùng nổ khối lượng tính toán và số lượng phần tử hữu hạn?
  • Phương pháp tiếp cận: Nghiên cứu phát triển một mô hình phần tử dầm-cột lai (hybrid beam-column element) độc đáo gồm ba phân đoạn: hai phân đoạn khớp thớ (fiber-hinge) có chiều dài hữu hạn ở hai đầu để mô phỏng sự lan truyền dẻo, kết hợp với một phân đoạn đàn hồi ở giữa tích hợp các hàm ổn định giải tích chính xác. Thủ tục rút gọn tĩnh Wilson được ứng dụng để khử 6 bậc tự do nội bộ, đưa phần tử về dạng 6 bậc tự do chuẩn, tương thích hoàn toàn với các phần mềm kết cấu hiện hành. Thuật toán phi tuyến sử dụng phương pháp Euler kết hợp kỹ thuật điều chỉnh công không đổi (constant work control).
  • Kết quả then chốt: Mô hình phần tử lai đề xuất chỉ cần 1 phần tử cho mỗi cột và 1–2 phần tử cho mỗi dầm nhưng đạt độ chính xác tương đương với phương pháp vùng dẻo (Plastic-Zone Method) vốn đòi hỏi chia từ 20 đến 40 phần tử trên mỗi cấu kiện. Kết quả kiểm chứng qua dầm consol, cột chịu nén Euler, khung Vogel 6 tầng và các khung thép 2 tầng của Chan & Chui cho thấy sai số tải trọng tới hạn không quá 2% so với lời giải giải tích và các phần mềm chuyên dụng như ABAQUS hay PZONE.
  • Ý nghĩa thực tiễn: Công trình mở ra bước tiến vượt bậc hỗ trợ kỹ sư kết cấu triển khai phương pháp "Thiết kế trực tiếp" (Direct Design / Advanced Analysis) vào thực tế sản xuất, giúp loại bỏ việc tính toán hệ số chiều dài tính toán $K$ phức tạp và kém chính xác.

Bối cảnh và tầm quan trọng (Context & Significance)

Thực trạng kiến thức hiện tại

Trong thiết kế kết cấu thép truyền thống, các kỹ sư thường dựa vào phương pháp phân tích đàn hồi tuyến tính kết hợp với hệ số chiều dài tính toán ($K$-factor) để kiểm tra độ ổn định và khả năng chịu lực của từng cấu kiện đơn lẻ theo tiêu chuẩn (như AISC, Eurocode). Tuy nhiên, phương pháp này tồn tại nhược điểm cố hữu: nó cô lập từng thanh ra khỏi tổng thể, không phản ánh chính xác sự tương tác phức tạp giữa các cấu kiện khi hệ khung chịu tải trọng lớn và chuyển sang giai đoạn phi đàn hồi.

Khoảng trống nghiên cứu (Research Gap)

Để khắc phục hạn chế trên, phương pháp Phân tích nâng cao (Advanced Analysis) được đề xuất nhằm đánh giá trực tiếp độ bền và độ ổn định ở trạng thái giới hạn của toàn bộ hệ thống. Hiện nay, hai trường phái chính đang tồn tại:

  1. Phương pháp vùng dẻo (Plastic-Zone Method): Chia tiết diện và chiều dài thanh thành vô số thớ/phần tử vi phân. Dù độ chính xác rất cao nhưng thời gian mô hình hóa và xử lý tính toán cực kỳ lớn, chủ yếu phục vụ nghiên cứu lý thuyết.
  2. Phương pháp khớp dẻo truyền thống (Lumped Plastic-Hinge Method): Xem dẻo hóa chỉ tập trung tại tiết diện nút đầu mút. Dù tính toán nhanh nhưng phương pháp này gặp khó khăn khi mô phỏng ứng suất dư chế tạo, sự chảy dẻo từng phần qua chiều dày tiết diện và đòi hỏi hàm mặt dẻo chuyên biệt cho từng dạng hình học.

Tính cấp thiết và tác động kỳ vọng

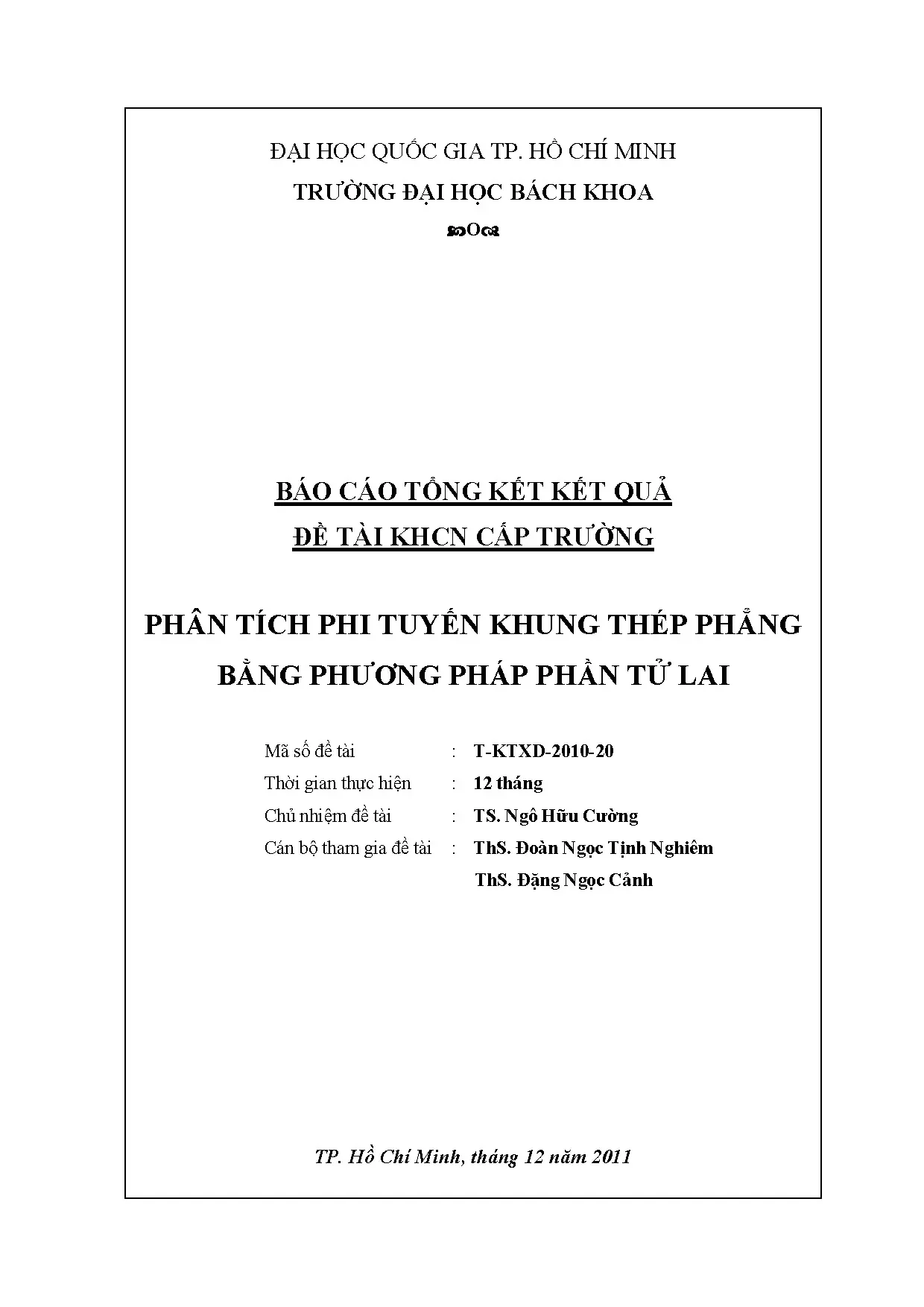

Khoảng trống giữa sự chính xác phức tạp của Plastic-Zone và tính đơn giản hóa quá mức của Plastic-Hinge đòi hỏi một giải pháp cân bằng hoàn hảo. Đề tài KHCN cấp Trường của Trường Đại học Bách khoa – ĐHQG-HCM do TS. Ngô Hữu Cường làm chủ nhiệm đã giải quyết xuất sắc bài toán này. Bằng cách kết hợp ưu điểm của cả hai trường phái trong một "phần tử lai", nghiên cứu tạo nên công cụ vừa bảo đảm tính chuẩn xác cao về mặt vật lý, vừa tối ưu hóa tài nguyên tính toán cho thiết kế hàng ngày.

Phương pháp luận và cách tiếp cận (Methodology & Numerical Approach)

1. Kiến trúc phần tử dầm-cột lai (Hybrid Beam-Column Formulation)

Phần tử đề xuất được mô hình hóa gồm 3 phân đoạn phụ liên kết liên tục:

  • Hai phân đoạn khớp thớ (Fiber-Hinge Sub-elements) ở hai đầu: Có chiều dài hữu hạn ($L_p$). Tiết diện giữa của mỗi phân đoạn được chia thành 66 thớ vi phân. Mỗi thớ theo dõi trạng thái ứng suất - biến dạng theo quan hệ đàn - dẻo tuyệt đối ($\sigma - \varepsilon$). Mô hình dễ dàng gán phân bố ứng suất dư ban đầu theo tiêu chuẩn Lehigh Notes (Mỹ) hoặc ECCS/Vogel (Châu Âu). Năng lượng biến dạng được thiết lập qua nguyên lý Rayleigh-Ritz và phi tuyến hình học thông qua tensor biến dạng Green trong hệ tọa độ Lagrangian.
  • Phân đoạn đàn hồi ở giữa (Interior Elastic Sub-element): Ứng dụng các hàm ổn định giải tích chính xác của Chen & Lui, mô phỏng trọn vẹn hiệu ứng bậc hai $P-\delta$ (tác động của lực dọc trục lên độ võng ngang của cấu kiện) mà không cần chia nhỏ phân đoạn.

2. Kỹ thuật khử bậc tự do bằng Rút gọn tĩnh Wilson

Việc ghép 3 phân đoạn dẫn đến 12 bậc tự do (6 bậc tự do ngoài tại hai đầu và 6 bậc tự do trong tại các nút liên kết nội bộ). Nghiên cứu tích hợp thủ tục rút gọn tĩnh Wilson (Static Condensation) để triệt tiêu hoàn toàn 6 bậc tự do nội vi. Ma trận độ cứng phần tử thu được chỉ còn 6 bậc tự do nút chuẩn, cho phép phần tử tích hợp mượt mà vào bất kỳ cấu trúc phần mềm phân tích khung không gian/phẳng nào mà không làm tăng kích thước ma trận tổng thể.

3. Thuật toán giải phi tuyến Euler điều chỉnh công (Constant Work Control)

Thay vì sử dụng các bước tăng tải cố định dễ gây phân kỳ khi cấu kiện bước vào miền dẻo hoặc mất ổn định, nghiên cứu áp dụng thuật toán Euler gia tăng kết hợp kỹ thuật điều chỉnh công không đổi: $$\Delta \lambda_n = \sqrt{\frac{\Delta W}{{d_{re}}^T {r_{re}}}}$$ Kỹ thuật này tự động thu hẹp bước gia tăng tải khi độ cứng tiếp tuyến của hệ suy giảm, duy trì sai số tích lũy đồng đều và ổn định qua các điểm giới hạn (limit points).

4. Hiện thực hóa mã nguồn (Implementation)

Thuật toán được lập trình hoàn chỉnh trên ngôn ngữ C++ với tên gọi chương trình HYBRID, kết hợp module đồ họa trực quan hóa dòng dẻo graphic.exe phát triển trên Visual Basic.

Phát hiện chính và kết quả thực nghiệm (Major Findings)

Nghiên cứu đã tiến hành kiểm chứng qua 5 bài toán chuẩn từ đơn giản đến phức tạp, mang lại các phát hiện kỹ thuật quan trọng:

+-----------------------------------------------------------------------------+
| SO SÁNH HIỆU QUẢ TÍNH TOÁN & ĐỘ CHÍNH XÁC CỦA MÔ HÌNH LAI (HYBRID)          |
+------------------------------+--------------------+-------------------------+
| Mô hình phân tích            | Số phần tử / Thanh | Sai số tải tới hạn      |
+------------------------------+--------------------+-------------------------+
| Vùng dẻo chuẩn (Plastic-Zone)| 20 - 40 phần tử    | Chuẩn đối chiếu (Base)  |
| Khớp dẻo truyền thống        | 1 phần tử          | Lệch 10% - 20%          |
| Phần tử Lai Đề Xuất (HYBRID) | 1 phần tử          | Sai số < 2%             |
+------------------------------+--------------------+-------------------------+

1. Tỷ lệ chiều dài khớp thớ tối ưu ($L_p = 4%L$)

Khảo sát trên dầm consol thép $W21\times 50$ chịu tải uốn ngang cho thấy: khi thay đổi chiều dài phân đoạn khớp thớ ở mức 2%, 4% và 8% tổng chiều dài dầm, giá trị tải trọng cực hạn thay đổi không đáng kể. Tỷ lệ $L_p = 4%L$ được chứng minh là giá trị tối ưu, vừa bảo đảm độ hội tụ lý tưởng của vùng dẻo, vừa tương thích hoàn hảo với sự hình thành khớp dẻo thực tế.

2. Tiên đoán chính xác tải mất ổn định Euler của cột nén đúng tâm

Kiểm tra cột thép $W8\times 31$ hai đầu khớp với các dải độ mảnh trục yếu $\lambda_{cy}$ khác nhau:

  • Mô hình phần tử hữu hạn chuẩn dựa trên hàm Hermite thông thường bị hiện tượng "khóa hình học" (stiffening effect), dự báo sai số cao hơn tải tới hạn thực tế khoảng 20% nếu chỉ dùng 1 phần tử.
  • Chương trình HYBRID chỉ dùng đúng 1 phần tử đã bám sát đường cong Euler lý thuyết với sai số tối đa dưới 2%, nhờ tích hợp hàm ổn định giải tích.

3. Đánh giá hoàn hảo khung Vogel 6 tầng chuẩn ECCS

Khung Vogel 6 tầng chịu tải trọng thẳng đứng và tải trọng gió ngang (có xét độ lệch ban đầu $H/400$ và ứng suất dư ECCS):

  • Chương trình HYBRID (dùng 1 phần tử/cột, 2 phần tử/dầm) cho đường cong quan hệ tải trọng – chuyển vị đỉnh trùng khít với lời giải gốc của Vogel (1985) và chương trình PZONE (vốn phải dùng tới 40 phần tử/thanh).
  • Quá trình dẻo hóa từ các nút khung đến khi sụp đổ tổng thể được mô phỏng mượt mà và trực quan.

4. Độ tin cậy cao trên các khung nhiều nhịp chịu liên kết chân khớp/ngàm

Phân tích khung thép phẳng 1 nhịp 2 tầng của Chan & Chui (xét cả hai trường hợp chân khớp và chân ngàm chịu tải trọng đứng/ngang kết hợp) tái khẳng định tính chuẩn xác của mô hình HYBRID khi so sánh với phần mềm chuyên sâu PZONE.

Đóng góp khoa học và giá trị kỹ thuật (Scientific & Technical Contributions)

  1. Đóng góp về mặt lý thuyết: Xây dựng thành công cơ sở giải tích nhất quán kết hợp giữa nguyên lý biến phân Rayleigh-Ritz cho phân đoạn dẻo hóa cục bộ và phương trình vi phân ổn định giải tích cho phân đoạn đàn hồi.
  2. Đột phá về phương pháp số: Tích hợp thành công thuật toán rút gọn tĩnh Wilson và thuật toán Euler điều khiển công không đổi vào bài toán dầm-cột phi tuyến hai trục, loại bỏ hoàn toàn các bậc tự do dư thừa mà không làm suy giảm độ chính xác cơ học.
  3. Giá trị ứng dụng thực tiễn: Giúp rút ngắn từ 80% đến 95% thời gian tính toán so với phương pháp vùng dẻo truyền thống. Kỹ sư có thể thực hiện kiểm tra độ an toàn của toàn bộ công trình trực tiếp mà không cần tra bảng hệ số chiều dài tính toán $K$, rút ngắn chu trình thiết kế kết cấu thép nhà cao tầng và công trình công nghiệp.

Đối tượng hưởng lợi từ nghiên cứu (Target Audience & Benefits)

  • Kỹ sư Kết cấu & Đơn vị Tư vấn Thiết kế: Nhận được giải pháp tính toán khung thép nâng cao trực tiếp, tối ưu hóa kích thước tiết diện dầm cột, giảm chi phí vật liệu mà vẫn bảo đảm hệ số an toàn chính xác.
  • Các nhà phát triển phần mềm Kết cấu (CAE / FEM Software Developers): Có thể tham khảo công thức ma trận độ cứng cát tuyến $[K_0] \to [K_3]$, ma trận tiếp tuyến $[K_T]$ và thủ tục rút gọn tĩnh để tích hợp module phân tích bậc hai phi đàn hồi vào phần mềm thương mại.
  • Giảng viên, Nghiên cứu sinh & Sinh viên ngành Xây dựng: Tài liệu tham khảo học thuật chuyên sâu về phân tích phi tuyến, cơ học kết cấu nâng cao và ứng dụng phương pháp số trong công trình thép.

Câu hỏi thường gặp (FAQ)

1. Điểm cốt lõi làm nên sự khác biệt của "Phần tử lai" (Hybrid Element) là gì?

Phần tử lai kết hợp ưu điểm của cả hai phương pháp: lấy tính chính xác trong việc mô phỏng ứng suất dư và chảy dẻo từng phần của Phương pháp vùng dẻo (thông qua 2 đầu khớp thớ) đặt cạnh tốc độ xử lý vượt trội của Phương pháp khớp dẻo (thông qua phân đoạn đàn hồi ở giữa dùng hàm ổn định giải tích).

2. Tại sao nghiên cứu lại chọn tỷ lệ chiều dài khớp thớ $L_p = 4%L$?

Qua khảo sát thực nghiệm số trên dầm consol và khung phẳng với các tỷ lệ 2%, 4%, 8%, mức 4% mang lại sự cân bằng hoàn hảo nhất: phản ánh đúng chiều dài dẻo hóa thực tế của vùng liên kết mà không gây biến dạng cục bộ quá mức hay làm sai lệch đường cong phi tuyến tải trọng – chuyển vị.

3. Mô hình này có xét đến ứng suất dư trong thép cán/thép tổ hợp không?

Có. Mô hình chia tiết diện thớ ở hai đầu thành 66 thớ nhỏ, cho phép gán trực tiếp các dạng phân bố ứng suất dư chuẩn xác như mô hình Lehigh Notes (Mỹ) hoặc ECCS/Vogel (Châu Âu) trước khi bắt đầu gia tải.

4. Thuật toán điều chỉnh công (Constant Work Control) có ưu thế gì so với Newton-Raphson truyền thống?

Phương pháp Newton-Raphson tiêu chuẩn dễ bị phân kỳ hoặc bước nhảy tải quá lớn tại các điểm giới hạn uốn dọc/mất ổn định. Thuật toán điều chỉnh công tự động co giãn bước nhảy tải $\Delta \lambda$ nghịch tỉ lệ với độ suy giảm độ cứng tiếp tuyến, giúp thuật toán vượt qua các điểm uốn cong mượt mà và duy trì sai số ổn định.

5. Khả năng mở rộng của nghiên cứu trong tương lai là gì?

Mô hình hiện tại tập trung cho khung thép phẳng chịu tải tĩnh. Hướng mở rộng tự nhiên bao gồm: tích hợp biến dạng vùng cứng liên kết (panel zone), phân tích khung không gian 3 chiều (3D frames), và mở rộng sang phân tích động lực học phi tuyến chịu tải trọng động đất/gió bão.

Kết luận (Conclusion)

Báo cáo nghiên cứu khoa học của nhóm tác giả tại Đại học Bách khoa TP.HCM đã giải quyết trọn vẹn một bài toán lớn trong cơ học kết cấu: dung hòa giữa độ chính xác vật lý tối đa và chi phí tính toán tối thiểu. Mô hình phần tử dầm-cột lai (HYBRID) cùng hệ thống thuật toán C++ đi kèm là bước tiến quan trọng thúc đẩy phương pháp "Thiết kế trực tiếp" trở nên khả thi và phổ biến trong kỹ thuật xây dựng hiện đại.
