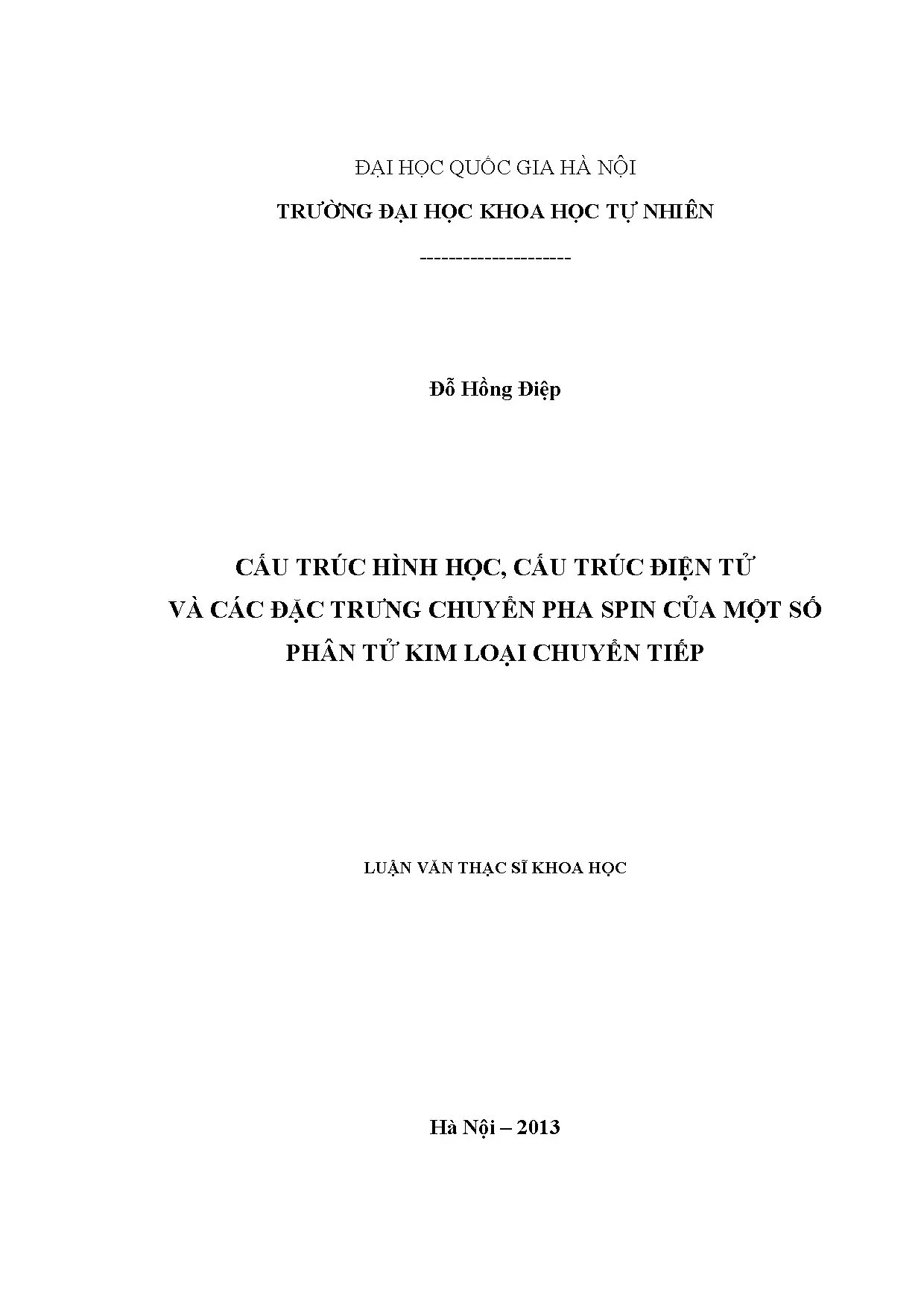

Tổng quan nghiên cứu

Hiện tượng chuyển pha spin (Spin Crossover, SCO) là một hiện tượng vật lý quan trọng trong các phân tử kim loại chuyển tiếp, được phát hiện lần đầu vào năm 1931. SCO thể hiện sự tồn tại đồng thời của hai trạng thái spin khác nhau trong cùng một phân tử: trạng thái spin thấp (LS) và trạng thái spin cao (HS). Sự chuyển đổi giữa hai trạng thái này phụ thuộc vào mối tương quan giữa năng lượng tách mức 3d ($\Delta$) và năng lượng ghép cặp spin điện tử (P). Khi $\Delta < P$, phân tử tồn tại ở trạng thái HS, ngược lại khi $\Delta > P$, phân tử ở trạng thái LS. Đặc biệt, khi $\Delta \approx P$, phân tử có thể chuyển đổi trạng thái spin dưới tác động của nhiệt độ, áp suất hoặc ánh sáng.

Mục tiêu nghiên cứu của luận văn là phân tích cấu trúc hình học, cấu trúc điện tử và các đặc trưng chuyển pha spin của phân tử Fe(dpbo)(HIm)$_2$ dựa trên lý thuyết phiếm hàm mật độ (DFT). Nghiên cứu cũng mở rộng sang vai trò của phối tử và ảnh hưởng của dung môi đối với các đặc trưng SCO nhằm định hướng thiết kế các phân tử SCO mới và ứng dụng trong thiết bị điện tử.

Phạm vi nghiên cứu tập trung vào các phân tử FeII có cấu hình phối tử khác nhau, với dữ liệu tính toán và so sánh thực nghiệm thu thập trong khoảng thời gian gần đây. Ý nghĩa nghiên cứu được thể hiện qua việc làm rõ cơ chế chuyển pha spin, dự đoán nhiệt độ chuyển pha và tính trễ nhiệt, từ đó góp phần phát triển vật liệu SCO ứng dụng trong lưu trữ thông tin mật độ cao và thiết bị chuyển mạch phân tử.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên lý thuyết phiếm hàm mật độ (Density Functional Theory - DFT), một phương pháp cơ học lượng tử hiện đại cho phép mô tả các hệ nhiều hạt bằng cách biểu diễn các tính chất vật lý qua hàm mật độ điện tử thay vì hàm sóng phức tạp. DFT được xây dựng trên hai định lý Hohenberg-Kohn, khẳng định năng lượng trạng thái cơ bản là một phiếm hàm của mật độ điện tử, và phương pháp Kohn-Sham giúp tính toán gần đúng mật độ điện tử với độ chính xác cao.

Ngoài ra, các mô hình liên quan như Thomas-Fermi, Thomas-Fermi-Dirac và hiệu chỉnh Weizsacker được sử dụng để cải thiện biểu diễn động năng và năng lượng tương quan trao đổi. Các khái niệm chính bao gồm:

  • Quỹ đạo phân tử (MO): Các trạng thái electron trong phân tử.
  • Năng lượng tách mức bát diện ($\Delta$): Hiệu năng lượng giữa các quỹ đạo eg và t2g trong trường phối tử bát diện.
  • Năng lượng ghép cặp spin (P): Năng lượng liên quan đến sự ghép cặp electron trong các quỹ đạo.
  • Trạng thái spin thấp (LS) và cao (HS): Các cấu hình electron khác nhau tương ứng với tổng spin khác nhau.
  • Năng lượng tương quan trao đổi (Exc): Thành phần năng lượng phản ánh tương tác electron-electron vượt quá Coulomb cổ điển.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là kết quả tính toán lý thuyết dựa trên phần mềm DMol3, sử dụng phương pháp DFT với hàm cơ sở Double Numerical plus Polarization và phiếm hàm PBE cho năng lượng tương quan trao đổi. Thế hiệu dụng Dolg-Wedig-Stoll-Preuss được áp dụng để mô tả tương tác giữa các electron lớp trong và electron hóa trị. Mô hình COSMO được sử dụng để khảo sát ảnh hưởng của dung môi.

Cỡ mẫu nghiên cứu bao gồm các phân tử FeII với phối tử khác nhau như Fe(dpbo)(HIm)$_2$, Fe(abpt)$_2$(NCS)$_2$, Fe(abpt)$_2$(NCSe)$_2$. Phương pháp chọn mẫu dựa trên tính đại diện của các cấu hình phối tử phổ biến trong vật liệu SCO. Phân tích tập trung vào tối ưu hóa cấu trúc hình học ở trạng thái LS và HS, tính toán các đặc trưng điện tử, năng lượng và mômen từ.

Timeline nghiên cứu kéo dài trong vòng 2 năm, bao gồm giai đoạn thu thập dữ liệu, tính toán mô phỏng, phân tích kết quả và đối chiếu với số liệu thực nghiệm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Cấu trúc hình học và điện tử của phân tử Fe(dpbo)(HIm)$_2$:

    • Ở trạng thái LS, các độ dài liên kết Fe-L dao động từ 1,903 đến 2,004 Å, trong khi ở trạng thái HS tăng trung bình khoảng 3,7% lên 2,0–2,2 Å.
    • Giá trị khe năng lượng bát diện $\Delta$ ở trạng thái LS là khoảng 2,4 eV, lớn hơn năng lượng ghép cặp P ≈ 1,7 eV, dẫn đến cấu hình electron t2g$_6$eg$_0$ với tổng spin S=0. Ở trạng thái HS, $\Delta$ giảm còn khoảng 0,8 eV, nhỏ hơn P, cấu hình electron chuyển sang t2g$_4$eg$_2$ với tổng spin S=2.
  2. Sự chuyển điện tích và phân bố spin:

    • Khi chuyển từ LS sang HS, có sự chuyển dịch khoảng 0,5 electron từ nguyên tử Fe sang các phối tử xung quanh, làm tăng điện tích dương của Fe từ 0,466 e lên 0,954 e và tăng điện tích âm của phối tử từ khoảng -0,36 đến -0,43 e lên -0,42 đến -0,52 e.
    • Phân bố spin thể hiện rõ sự tăng mật độ spin tại các quỹ đạo eg trong trạng thái HS.
  3. Biến đổi năng lượng và tính trễ nhiệt:

    • Chênh lệch tổng năng lượng giữa trạng thái HS và LS là khoảng 0,337 eV.
    • Thành phần năng lượng đóng góp chính là sự chênh lệch động năng (∆K = -6,406 eV) và năng lượng tương tác tĩnh điện (∆U = 6,640 eV), trong khi năng lượng tương quan trao đổi (∆Exc) thay đổi nhỏ (0,103 eV).
    • Phân tử Fe(dpbo)(HIm)$_2$ có tính trễ nhiệt rộng khoảng 70 K, liên quan đến giá trị dương của ∆U.
  4. Điểm chuyển pha spin (TS):

    • Xác định điểm chuyển pha spin tại cấu trúc trung gian i = 3,58, nơi năng lượng trạng thái LS và HS bằng nhau.
    • Ở bên trái điểm TS, trạng thái LS ưu thế, bên phải trạng thái HS ưu thế.

Thảo luận kết quả

Sự tăng độ dài liên kết Fe-L khi chuyển từ LS sang HS được giải thích bằng sự chiếm đóng các quỹ đạo eg, vốn hướng trực tiếp về phối tử, làm tăng lực đẩy Coulomb giữa Fe và phối tử. Sự chuyển điện tích từ Fe sang phối tử làm thay đổi năng lượng tương tác tĩnh điện, đóng vai trò quan trọng trong tính trễ nhiệt của phân tử SCO.

So sánh với các phân tử FeII khác như Fe(abpt)$_2$(NCS)$_2$ và Fe(abpt)$_2$(NCSe)$_2$, phân tử Fe(dpbo)(HIm)$_2$ có ∆E và ∆U lớn hơn, tương ứng với nhiệt độ chuyển pha và tính trễ nhiệt cao hơn. Điều này cho thấy cấu hình phối tử ảnh hưởng mạnh đến đặc trưng chuyển pha spin.

Dữ liệu có thể được trình bày qua biểu đồ sự phụ thuộc năng lượng trạng thái LS và HS theo cấu trúc hình học trung gian, cũng như bảng so sánh các thành phần năng lượng và điện tích nguyên tử giữa các trạng thái.

Đề xuất và khuyến nghị

  1. Thiết kế phối tử điều chỉnh nhiệt độ chuyển pha:

    • Hành động: Tối ưu hóa cấu hình phối tử để tăng chênh lệch năng lượng ∆E nhằm nâng cao nhiệt độ chuyển pha spin (TSCO).
    • Mục tiêu: TSCO đạt trên 300 K để ứng dụng trong điều kiện môi trường thực tế.
    • Thời gian: 1-2 năm.
    • Chủ thể: Các nhà hóa học vật liệu và nhà thiết kế phân tử.
  2. Kiểm soát tính trễ nhiệt qua tương tác tĩnh điện:

    • Hành động: Lựa chọn phối tử tạo ∆U dương lớn để tăng độ rộng trễ nhiệt, cải thiện ổn định trạng thái spin.
    • Mục tiêu: Tăng độ rộng trễ nhiệt trên 50 K.
    • Thời gian: 1 năm.
    • Chủ thể: Nhà nghiên cứu vật lý chất rắn và hóa học lượng tử.
  3. Nghiên cứu ảnh hưởng môi trường dung môi và chất nền:

    • Hành động: Áp dụng mô hình COSMO để khảo sát ảnh hưởng của các dung môi khác nhau và chất nền lên đặc trưng SCO.
    • Mục tiêu: Điều chỉnh đặc tính SCO phù hợp với môi trường ứng dụng.
    • Thời gian: 6-12 tháng.
    • Chủ thể: Nhà khoa học vật liệu và kỹ sư thiết bị.
  4. Phát triển phần mềm mô phỏng và tính toán nâng cao:

    • Hành động: Cải tiến thuật toán DFT và tích hợp các phiếm hàm năng lượng tương quan trao đổi phù hợp cho kim loại chuyển tiếp.
    • Mục tiêu: Nâng cao độ chính xác dự đoán cấu trúc và đặc trưng SCO.
    • Thời gian: 2-3 năm.
    • Chủ thể: Nhà phát triển phần mềm khoa học và nhà vật lý lý thuyết.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu vật lý chất rắn và hóa học lượng tử:

    • Lợi ích: Hiểu sâu về cơ chế chuyển pha spin và ứng dụng DFT trong nghiên cứu vật liệu SCO.
    • Use case: Phát triển vật liệu từ tính mới và thiết kế phân tử chuyển pha spin.
  2. Kỹ sư phát triển thiết bị điện tử phân tử:

    • Lợi ích: Nắm bắt đặc trưng chuyển pha spin để ứng dụng trong thiết bị chuyển mạch và lưu trữ thông tin.
    • Use case: Thiết kế linh kiện điện tử dựa trên vật liệu SCO.
  3. Nhà thiết kế phân tử và hóa học vật liệu:

    • Lợi ích: Định hướng lựa chọn phối tử và cấu hình phân tử để điều chỉnh nhiệt độ chuyển pha và tính trễ nhiệt.
    • Use case: Tổng hợp phân tử SCO mới với đặc tính mong muốn.
  4. Sinh viên và học giả ngành vật lý và hóa học:

    • Lợi ích: Tài liệu tham khảo về ứng dụng lý thuyết DFT và nghiên cứu chuyển pha spin trong phân tử kim loại chuyển tiếp.
    • Use case: Nghiên cứu luận văn, đề tài khoa học liên quan đến vật liệu từ tính và cơ học lượng tử.

Câu hỏi thường gặp

  1. Hiện tượng chuyển pha spin là gì?
    Hiện tượng chuyển pha spin là sự chuyển đổi giữa trạng thái spin thấp (LS) và spin cao (HS) trong các phân tử kim loại chuyển tiếp, phụ thuộc vào mối tương quan giữa năng lượng tách mức 3d và năng lượng ghép cặp spin. Ví dụ, phân tử Fe(dpbo)(HIm)$_2$ có thể chuyển đổi trạng thái spin dưới tác động của nhiệt độ hoặc ánh sáng.

  2. Lý thuyết phiếm hàm mật độ (DFT) được sử dụng như thế nào trong nghiên cứu này?
    DFT cho phép mô tả các tính chất điện tử của phân tử bằng cách sử dụng hàm mật độ điện tử thay vì hàm sóng phức tạp, giúp tính toán cấu trúc hình học, năng lượng và đặc trưng chuyển pha spin với độ chính xác cao. Phần mềm DMol3 được sử dụng để thực hiện các tính toán này.

  3. Vai trò của phối tử trong chuyển pha spin là gì?
    Phối tử ảnh hưởng đến trường phối tử xung quanh ion kim loại, từ đó điều chỉnh năng lượng tách mức 3d và năng lượng ghép cặp spin, quyết định nhiệt độ chuyển pha và tính trễ nhiệt. Phối tử tạo ra chênh lệch năng lượng lớn hơn sẽ làm tăng nhiệt độ chuyển pha.

  4. Tính trễ nhiệt trong chuyển pha spin có ý nghĩa gì?
    Tính trễ nhiệt là khoảng nhiệt độ mà trong đó trạng thái spin có thể tồn tại ổn định dù nhiệt độ thay đổi theo chiều khác nhau, giúp vật liệu SCO có khả năng lưu giữ trạng thái spin, rất quan trọng trong ứng dụng bộ nhớ phân tử.

  5. Ảnh hưởng của dung môi đến đặc trưng SCO như thế nào?
    Dung môi có thể thay đổi cấu trúc hình học và phân bố điện tử của phân tử SCO, từ đó ảnh hưởng đến năng lượng tách mức và trạng thái spin. Mô hình COSMO được sử dụng để mô phỏng ảnh hưởng này, giúp điều chỉnh đặc tính SCO phù hợp với môi trường ứng dụng.

Kết luận

  • Phân tử Fe(dpbo)(HIm)$_2$ có thể tồn tại ở hai trạng thái spin thấp và cao với sự khác biệt rõ rệt về cấu trúc hình học và điện tử.
  • Sự chuyển pha spin đi kèm với sự chuyển dịch điện tử từ Fe sang phối tử, làm thay đổi năng lượng tương tác tĩnh điện và tổng năng lượng phân tử.
  • Cấu hình phối tử đóng vai trò quyết định trong việc điều chỉnh nhiệt độ chuyển pha và tính trễ nhiệt của phân tử SCO.
  • Kết quả nghiên cứu dựa trên lý thuyết DFT cung cấp cơ sở khoa học cho việc thiết kế và điều khiển các phân tử SCO mới.
  • Các bước tiếp theo bao gồm mở rộng nghiên cứu ảnh hưởng của môi trường và phát triển các mô hình tính toán nâng cao để ứng dụng trong thiết kế vật liệu và thiết bị điện tử phân tử.

Hãy tiếp tục nghiên cứu và ứng dụng các kết quả này để phát triển vật liệu chuyển pha spin với hiệu suất và tính ổn định cao hơn trong tương lai.
