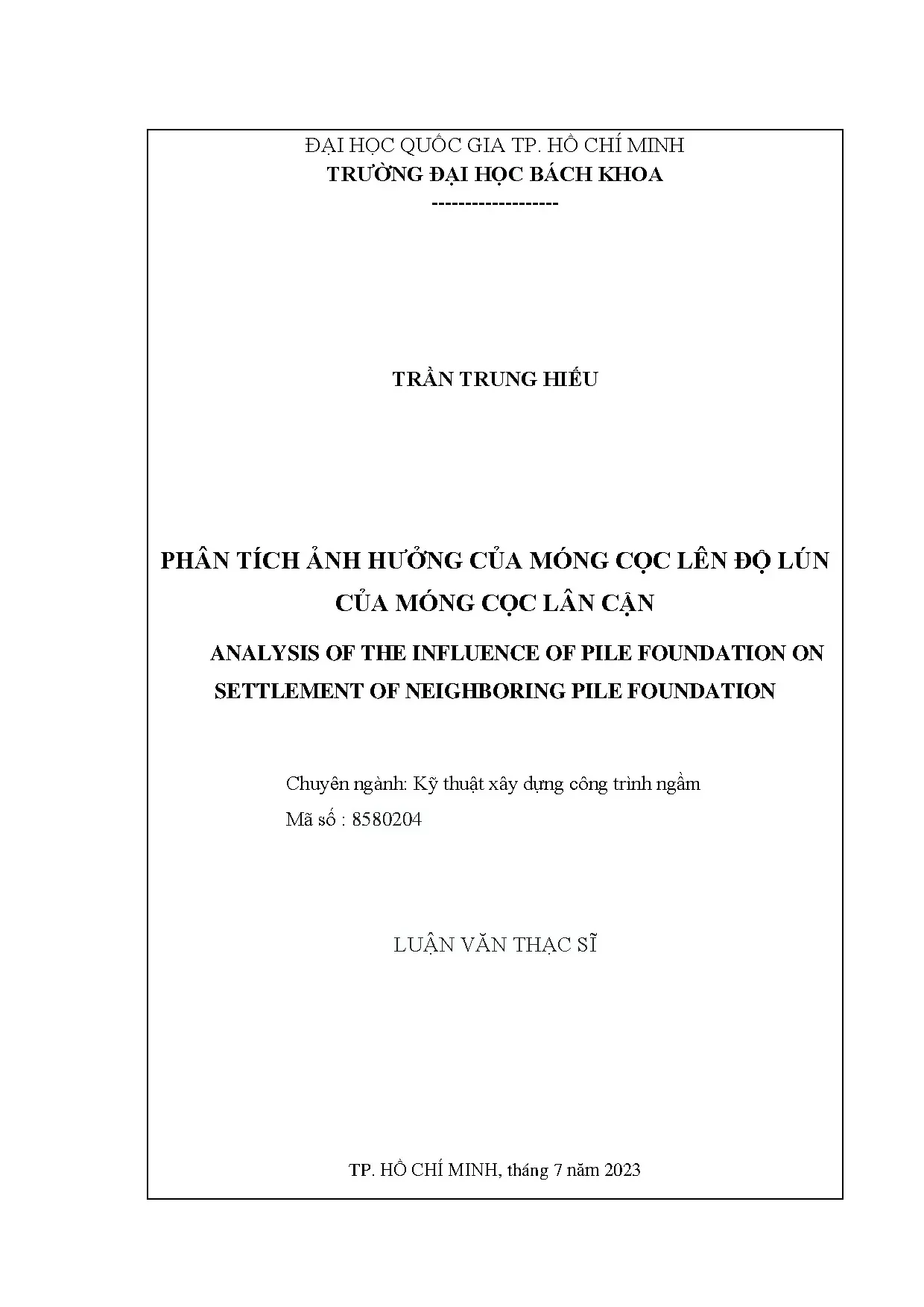

Phân tích ảnh hưởng của móng cọc lên độ lún của móng cọc lân cận

Tài liệu nghiên cứu Phân tích ảnh hưởng của móng cọc lên độ lún của móng cọc lân cận, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Trần Trung Hiếu
• Người hướng dẫn: PGS.TS Bùi Trường Sơn
• Trường học: Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật xây dựng công trình ngầm
• Đề tài: Phân Tích Ảnh Hưởng Của Móng Cọc Đến Độ Lún Của Móng Cọc Lân Cận
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2023
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. MỞ ĐẦU
• 2. TỔNG QUAN VỀ ĐỘ LÚN CỦA MÓNG CỌC
• 2.1. Khái quát về tính toán độ lún trong thiết kế móng cọc
• 2.2. Các phương pháp tính toán độ lún của nhóm cọc
• 2.3. Các nghiên cứu thực nghiệm về độ lún của nhóm cọc
• 2.4. Kết luận chương 1
• 3. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT TÍNH TOÁN ĐỘ LÚN CỦA MÓNG CỌC
• 3.1. Độ lún của cọc đơn ngàm trong đất sét theo Davis - Poulos (1968) [14]
• 3.2. Phương pháp kinh nghiệm theo Vesic (1970) [15]
• 3.3. Phương pháp bán kinh nghiệm theo Vesic (1977) [15]
• 3.4. Phương pháp xác định độ lún đàn hồi cọc đơn theo Woodward, Grander và Greer (1972) [14]
• 3.5. Độ lún của cọc đơn theo Randolph và Worth (1978) [14]
• 3.6. Phương pháp phân tích theo Gambin [14]
• 3.7. Theo TCVN 10304:2014 Móng cọc – tiêu chuẩn thiết kế [1]
• 3.8. Độ lún của nhóm cọc
• 3.8.1. Phương pháp kinh nghiệm theo Skempton (1953) [14], [4]
• 3.8.2. Phương pháp kinh nghiệm theo Meyerhof (1976) [16]
• 3.8.3. Phương pháp kinh nghiệm theo Vesic (1977) [15]
• 3.8.4. Phương pháp Terzaghi [14]
• 3.8.5. Phương pháp hệ số tương tác theo Poulos – Davis (1980) [15]
• 3.8.6. Phương pháp cọc tương đương theo Poulos – Davis (1993) [15]
• 3.8.7. Phương pháp móng khối quy ước
• 3.8.8. Tính toán theo TCVN 10304:2014 [1]
• 3.9. Nhận xét chương 2
• 4. PHÂN TÍCH, TÍNH TOÁN ĐỘ LÚN CỦA MÓNG KHI XẢY RA HIỆU ỨNG CHỒNG ỨNG SUẤT GIỮA CÁC NHÓM CỌC
• 4.1. Giới thiệu công trình, cấu tạo địa chất khu vực xây dựng và sơ đồ tính toán ảnh hưởng của các móng cọc
• 4.1.1. Giới thiệu công trình
• 4.1.2. Điều kiện địa chất công trình
• 4.1.3. Đánh giá ảnh hưởng của móng cọc
• 4.2. Độ lún của móng cọc và ảnh hưởng của các móng lân cận theo phương pháp khối móng qui ước
• 4.2.1. Độ lún của móng F9 khi xem móng làm việc độc lập
• 4.2.2. Độ lún của móng cọc có xét ảnh hưởng từ móng lân cận
• 4.3. Mô phỏng phân tích ảnh hưởng của móng cọc kế cận bằng phần mềm Plaxis 3D
• 4.3.1. Đặc trưng của vật liệu và đất nền sử dụng mô phỏng
• 4.3.2. Ứng xử của móng F9 khi làm việc độc lập
• 4.3.3. Ứng xử của móng cọc khi xét ảnh hưởng của móng lân cận
• 4.4. Kết luận chương 3
• 5. KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC TÍNH TOÁN
• PHẦN LÝ LỊCH TRÍCH NGANG

Tóm tắt

I. Tổng Quan Ảnh Hưởng Móng Cọc Lân Cận Đến Độ Lún

Trong lĩnh vực xây dựng, đặc biệt là đối với các công trình cao tầng, móng cọc đóng vai trò then chốt trong việc truyền tải trọng của công trình xuống các lớp đất sâu, đảm bảo sự ổn định và an toàn. Tuy nhiên, khi thiết kế móng cọc, một yếu tố quan trọng cần xem xét là ảnh hưởng của móng cọc đến độ lún của các móng cọc lân cận. Việc bỏ qua yếu tố này có thể dẫn đến những hậu quả nghiêm trọng, ảnh hưởng đến tuổi thọ và tính an toàn của công trình. Bài viết này sẽ đi sâu vào phân tích các khía cạnh liên quan đến vấn đề này, từ đó đưa ra những giải pháp thiết kế và thi công phù hợp. Theo nghiên cứu của Trần Trung Hiếu (2023), việc xét đến ảnh hưởng của móng cọc lân cận có thể làm tăng độ lún lên đến 44.7%. Đây là một con số đáng kể, cho thấy tầm quan trọng của việc nghiên cứu và ứng dụng các phương pháp tính toán chính xác.

1.1. Tại Sao Ảnh Hưởng Móng Cọc Lân Cận Lại Quan Trọng

Khi móng cọc chịu tải trọng, nó tạo ra một vùng ảnh hưởng ứng suất trong đất nền xung quanh. Nếu khoảng cách giữa các móng cọc không đủ lớn, các vùng ảnh hưởng này có thể giao nhau, gây ra hiện tượng tương tác cọc đất. Điều này dẫn đến sự thay đổi ứng suất trong đất, ảnh hưởng đến độ lún của các móng cọc lân cận. Việc tính toán và dự đoán chính xác độ lún là vô cùng quan trọng để đảm bảo kết cấu công trình không bị biến dạng quá mức, gây ra nứt tường, nghiêng lún và các vấn đề khác. Đặc biệt, đối với các công trình xây dựng trên nền đất nền yếu, vấn đề này càng trở nên cấp thiết.

1.2. Các Yếu Tố Ảnh Hưởng Đến Tương Tác Móng Cọc Đất

Mức độ ảnh hưởng móng cọc đến độ lún của móng cọc lân cận phụ thuộc vào nhiều yếu tố, bao gồm: khoảng cách giữa các móng cọc, tải trọng tác dụng lên móng cọc, tính chất cơ lý của đất, độ sâu chôn cọc, và sức chịu tải của cọc. Khoảng cách giữa các móng cọc càng nhỏ, mức độ tương tác cọc đất càng lớn. Tải trọng lớn cũng gây ra vùng ảnh hưởng ứng suất lớn hơn. Tính chất cơ lý của đất, đặc biệt là sức kháng của đất và áp lực ngang của đất, đóng vai trò quan trọng trong việc phân tán ứng suất. Độ sâu chôn cọc cũng ảnh hưởng đến phạm vi và cường độ của vùng ảnh hưởng ứng suất.

II. Thách Thức Khi Tính Toán Độ Lún Móng Cọc Lân Cận

Việc tính toán độ lún của móng cọc có xét đến ảnh hưởng của móng cọc lân cận là một bài toán phức tạp, đòi hỏi sự hiểu biết sâu sắc về cơ học đất và các phương pháp phân tích kết cấu. Một trong những thách thức lớn nhất là việc mô hình hóa chính xác tương tác cọc đất, đặc biệt là trong điều kiện đất nền không đồng nhất và có nhiều lớp địa chất khác nhau. Ngoài ra, việc xác định chính xác tải trọng tác dụng lên móng cọc và tính chất cơ lý của đất cũng là một yếu tố quan trọng ảnh hưởng đến độ chính xác của kết quả tính toán. Các phương pháp tính toán truyền thống thường dựa trên các giả định đơn giản hóa, có thể không phản ánh đầy đủ thực tế.

2.1. Giới Hạn Của Phương Pháp Tính Toán Độ Lún Truyền Thống

Các phương pháp tính toán độ lún truyền thống thường dựa trên lý thuyết đàn hồi tuyến tính, bỏ qua các yếu tố phi tuyến tính của đất nền. Điều này có thể dẫn đến sai số lớn, đặc biệt là đối với các công trình chịu tải trọng lớn hoặc xây dựng trên nền đất yếu. Hơn nữa, nhiều phương pháp chỉ xét đến lún tức thời mà bỏ qua lún cố kết và lún từ biến, những yếu tố quan trọng ảnh hưởng đến độ lún lâu dài của công trình. Ngoài ra, sự phức tạp trong việc xác định các thông số đầu vào, đặc biệt là tính chất cơ lý của đất, cũng là một hạn chế lớn.

2.2. Khó Khăn Trong Mô Hình Hóa Tương Tác Cọc Đất Phức Tạp

Tương tác cọc đất là một hiện tượng phức tạp, phụ thuộc vào nhiều yếu tố như hình dạng và kích thước của cọc, khoảng cách giữa các cọc, tính chất của đất, và phương pháp thi công. Việc mô hình hóa chính xác tương tác cọc đất đòi hỏi sử dụng các mô hình toán học phức tạp và các phương pháp phân tích số như phương pháp phần tử hữu hạn (FEM). Tuy nhiên, ngay cả với các phần mềm chuyên dụng, việc xây dựng một mô hình hoàn chỉnh và chính xác vẫn là một thách thức lớn. Việc đơn giản hóa quá mức có thể dẫn đến kết quả không chính xác và gây ra rủi ro trong thiết kế.

III. Cách Tính Toán Độ Lún Móng Cọc Có Ảnh Hưởng Lân Cận

Để giải quyết những thách thức trên, các kỹ sư và nhà nghiên cứu đã phát triển nhiều phương pháp tính toán tiên tiến hơn, cho phép mô hình hóa tương tác cọc đất một cách chính xác hơn. Một trong những phương pháp phổ biến là sử dụng các phần mềm phân tích phần tử hữu hạn (FEM) như PLAXIS 3D, cho phép mô phỏng ứng xử của móng cọc và đất nền dưới tác dụng của tải trọng. Theo luận văn của Trần Trung Hiếu, sử dụng PLAXIS 3D cho thấy độ lún của móng làm việc độc lập nhỏ hơn 162% so với trường hợp các móng lân cận làm việc đồng thời. Ngoài ra, các phương pháp bán kinh nghiệm và kinh nghiệm cũng được sử dụng rộng rãi trong thực tế thiết kế.

3.1. Sử Dụng Phần Mềm Phân Tích Phần Tử Hữu Hạn FEM

Phần mềm FEM cho phép mô hình hóa tương tác cọc đất một cách chi tiết, bao gồm cả các yếu tố phi tuyến tính của đất nền và ảnh hưởng của quá trình thi công. Kỹ sư có thể sử dụng các mô hình đất phức tạp như Mohr-Coulomb, Hardening Soil để mô tả chính xác hơn ứng xử của đất nền dưới tác dụng của tải trọng. Tuy nhiên, việc sử dụng phần mềm FEM đòi hỏi kỹ năng và kinh nghiệm của người sử dụng, cũng như khả năng kiểm tra và đánh giá kết quả một cách cẩn thận. Cần đặc biệt lưu ý đến việc lựa chọn các thông số đầu vào phù hợp và kiểm tra tính hợp lệ của mô hình.

3.2. Phương Pháp Móng Khối Quy Ước KMQU Theo TCVN 10304 2014

Phương pháp móng khối quy ước (KMQU) là một phương pháp đơn giản và hiệu quả để ước lượng độ lún của nhóm cọc. Phương pháp này dựa trên việc thay thế nhóm cọc bằng một khối móng quy ước với kích thước tương đương, sau đó áp dụng các công thức tính độ lún cho móng nông. Tuy nhiên, phương pháp KMQU có một số hạn chế, không xét đến ảnh hưởng của số lượng cọc, khoảng cách giữa các cọc và sự tương tác giữa các cọc trong nhóm. Do đó, phương pháp này thường được sử dụng để ước lượng sơ bộ và cần được kiểm tra lại bằng các phương pháp phân tích chi tiết hơn.

IV. Ứng Dụng Nghiên Cứu Ảnh Hưởng Móng Cọc Vào Thực Tế

Nghiên cứu về ảnh hưởng móng cọc đến độ lún của móng cọc lân cận có nhiều ứng dụng thực tế trong thiết kế và thi công móng cọc. Kết quả nghiên cứu có thể được sử dụng để tối ưu hóa khoảng cách giữa các móng cọc, lựa chọn phương pháp thi công phù hợp và đưa ra các biện pháp gia cố đất nền để giảm thiểu độ lún. Ngoài ra, nghiên cứu cũng có thể giúp dự đoán chính xác hơn độ lún của công trình, từ đó đảm bảo an toàn và tuổi thọ của công trình. Nghiên cứu của Trần Trung Hiếu (2023) đã chỉ ra sự khác biệt đáng kể giữa độ lún dự tính khi xem móng làm việc độc lập và có xét đến ảnh hưởng của các móng lân cận.

4.1. Tối Ưu Hóa Khoảng Cách Giữa Các Móng Cọc Để Giảm Lún

Việc tối ưu hóa khoảng cách giữa các móng cọc là một trong những biện pháp hiệu quả nhất để giảm thiểu ảnh hưởng lẫn nhau giữa các móng. Khoảng cách quá nhỏ có thể dẫn đến tương tác cọc đất lớn, gây ra độ lún tăng thêm. Tuy nhiên, khoảng cách quá lớn có thể làm tăng chi phí xây dựng và làm giảm hiệu quả sử dụng diện tích đất. Do đó, việc tìm ra khoảng cách tối ưu đòi hỏi sự cân nhắc kỹ lưỡng các yếu tố kỹ thuật và kinh tế. Các phần mềm FEM có thể được sử dụng để mô phỏng và đánh giá ảnh hưởng của khoảng cách đến độ lún.

4.2. Biện Pháp Giảm Lún Gia Cố Đất Nền Cọc Chống ...

Trong trường hợp đất nền yếu hoặc tải trọng công trình lớn, việc gia cố đất nền là cần thiết để giảm thiểu độ lún. Có nhiều phương pháp gia cố đất nền khác nhau, bao gồm sử dụng cọc đất gia cố xi măng (CDM), phun vữa xi măng, và sử dụng vải địa kỹ thuật. Ngoài ra, sử dụng cọc chống thay vì cọc ma sát cũng là một biện pháp hiệu quả để giảm thiểu độ lún, đặc biệt là đối với các công trình xây dựng trên nền đất nền có lớp đá cứng ở độ sâu lớn. Biện pháp thi công cũng ảnh hưởng đến độ lún, cần lựa chọn phương án phù hợp.

V. Kết Luận Tầm Quan Trọng Của Việc Xét Ảnh Hưởng Móng Cọc

Việc xem xét ảnh hưởng của móng cọc đến độ lún của móng cọc lân cận là một yếu tố quan trọng trong thiết kế và thi công móng cọc, đặc biệt là đối với các công trình cao tầng và xây dựng trên nền đất nền yếu. Việc bỏ qua yếu tố này có thể dẫn đến những hậu quả nghiêm trọng, ảnh hưởng đến an toàn và tuổi thọ của công trình. Các phương pháp tính toán tiên tiến như FEM và các phương pháp bán kinh nghiệm có thể giúp kỹ sư dự đoán chính xác hơn độ lún và đưa ra các giải pháp thiết kế và thi công phù hợp.

5.1. Lời Khuyên Cho Kỹ Sư Thiết Kế Và Thi Công Móng Cọc

Kỹ sư thiết kế và thi công móng cọc cần nắm vững các kiến thức cơ bản về cơ học đất và các phương pháp phân tích kết cấu. Cần chú trọng đến việc khảo sát địa chất công trình chi tiết để xác định chính xác tính chất cơ lý của đất. Cần lựa chọn phương pháp tính toán phù hợp với điều kiện cụ thể của công trình và sử dụng các phần mềm chuyên dụng để mô phỏng và đánh giá độ lún. Cần kiểm tra và đánh giá kết quả tính toán một cách cẩn thận và đưa ra các biện pháp phòng ngừa rủi ro.

5.2. Hướng Nghiên Cứu Tương Lai Về Tương Tác Móng Cọc Đất

Nghiên cứu về tương tác móng cọc đất vẫn là một lĩnh vực đầy tiềm năng, cần được tiếp tục phát triển. Các hướng nghiên cứu tương lai có thể tập trung vào việc phát triển các mô hình đất phức tạp hơn, mô hình hóa ảnh hưởng của quá trình thi công, nghiên cứu ảnh hưởng của tải trọng động lên độ lún, và phát triển các phương pháp gia cố đất nền hiệu quả hơn. Ngoài ra, việc ứng dụng trí tuệ nhân tạo (AI) và học máy (ML) để dự đoán độ lún cũng là một hướng đi đầy hứa hẹn.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của các công trình nhà cao tầng, việc đảm bảo khả năng chịu tải của móng cọc trở thành một yêu cầu thiết yếu. Theo ước tính, tải trọng công trình cao tầng ngày càng lớn, dẫn đến chiều sâu móng cọc cũng phải tăng tương ứng để đảm bảo an toàn kết cấu. Tuy nhiên, khi khoảng cách giữa các móng cọc không đủ lớn, vùng ảnh hưởng trong nền đất của các móng có thể giao nhau, gây ra hiện tượng tương tác và ảnh hưởng lẫn nhau về độ lún. Nghiên cứu này tập trung phân tích ảnh hưởng của móng cọc lên độ lún của các móng cọc lân cận, nhằm cung cấp cơ sở khoa học cho việc thiết kế móng cọc chính xác và hiệu quả hơn.

Mục tiêu cụ thể của luận văn là tính toán và phân tích độ lún của móng cọc khi làm việc độc lập và khi xét đến ảnh hưởng của các móng lân cận; mô phỏng phạm vi vùng ảnh hưởng, mức độ ảnh hưởng và giá trị độ lún gia tăng do tải trọng các móng lân cận. Nghiên cứu được thực hiện trên công trình “Khu chung cư hỗn hợp tại phân khu 4” ở TP. Quy Nhơn, tỉnh Bình Định, với dữ liệu khảo sát địa chất chi tiết từ 5 hố khoan sâu đến 100 m, cùng các thông số cơ lý đất nền đặc trưng.

Ý nghĩa của nghiên cứu thể hiện rõ trong việc nâng cao độ chính xác của các phương pháp tính toán độ lún móng cọc, giúp kỹ sư thiết kế có cái nhìn toàn diện hơn về tương tác giữa các móng, từ đó tối ưu hóa bố trí móng và đảm bảo an toàn kết cấu công trình. Kết quả nghiên cứu cũng góp phần làm nền tảng cho các nghiên cứu tiếp theo về tương tác tải trọng, môi trường đất và nội lực trong nhóm cọc.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình tính toán độ lún móng cọc đã được phát triển và áp dụng rộng rãi trong kỹ thuật xây dựng nền móng, bao gồm:

• Phương pháp móng khối quy ước (KMQU): Đây là phương pháp cơ bản và phổ biến nhất, được quy định trong TCVN 10304:2014, thay thế nhóm cọc bằng một khối móng có kích thước tương đương để tính toán độ lún. Phương pháp này xét đến ảnh hưởng của số lượng và khoảng cách cọc, đặc trưng cơ lý đất và chiều dài cọc.

• Phương pháp phần tử hữu hạn (FEM): Sử dụng phần mềm PLAXIS 3D để mô phỏng ứng xử của móng cọc trong các điều kiện tải trọng và địa chất khác nhau. Phương pháp này cho phép phân tích chi tiết sự tương tác giữa các móng cọc và đất nền, đồng thời mô phỏng hiệu ứng chồng ứng suất giữa các nhóm cọc.

• Các khái niệm chính:

  • Độ lún của cọc đơn và nhóm cọc: Độ lún của nhóm cọc thường lớn hơn độ lún của cọc đơn do hiệu ứng nhóm và tương tác giữa các cọc.
  • Hiệu ứng nhóm cọc: Sự thay đổi sức chịu tải và độ lún do tương tác giữa các cọc trong nhóm.
  • Hệ số tương tác: Thể hiện mức độ ảnh hưởng của cọc này lên cọc khác trong nhóm, phụ thuộc vào khoảng cách và đặc tính đất nền.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ khảo sát địa chất công trình “Khu chung cư hỗn hợp tại phân khu 4” tại TP. Quy Nhơn, tỉnh Bình Định, bao gồm 5 hố khoan địa chất sâu từ 80 đến 100 m, cùng các thông số cơ lý đất nền như lực dính, góc ma sát trong, hệ số nén lún, dung trọng tự nhiên.

Phương pháp phân tích gồm:

• Phân tích giải tích: Áp dụng phương pháp móng khối quy ước theo TCVN 10304:2014 để tính toán độ lún của móng cọc khi làm việc độc lập và khi xét đến ảnh hưởng của các móng lân cận.

• Mô phỏng phần tử hữu hạn: Sử dụng phần mềm PLAXIS 3D để mô phỏng độ lún của móng cọc trong các trường hợp khác nhau, bao gồm móng làm việc độc lập và nhóm móng làm việc đồng thời, nhằm đánh giá phạm vi và mức độ ảnh hưởng của tải trọng các móng lân cận.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong khoảng thời gian từ tháng 2 đến tháng 6 năm 2023, với các bước khảo sát địa chất, thu thập dữ liệu, phân tích lý thuyết, mô phỏng và tổng hợp kết quả.

Cỡ mẫu nghiên cứu tập trung vào một công trình cụ thể với 8 móng cọc được khảo sát chi tiết, trong đó móng F9 được chọn làm đối tượng phân tích chính do có cấu tạo địa chất và tải trọng điển hình.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ lún gia tăng do ảnh hưởng móng lân cận: Kết quả tính toán theo phương pháp móng khối quy ước cho thấy độ lún của móng cọc có thể tăng lên khoảng 44,7% khi xét đến tác động từ các móng lân cận so với trường hợp móng làm việc độc lập.

2. Mô phỏng PLAXIS 3D cho thấy độ lún tăng mạnh: Kết quả mô phỏng bằng phần tử hữu hạn chỉ ra rằng độ lún của móng làm việc độc lập nhỏ hơn 162% so với trường hợp các móng lân cận làm việc đồng thời, phản ánh rõ sự tương tác và chồng ứng suất giữa các móng.

3. Phạm vi vùng ảnh hưởng rộng hơn dự kiến: Phân tích mô phỏng cho thấy vùng ảnh hưởng của tải trọng móng cọc không chỉ giới hạn trong phạm vi móng mà còn lan rộng ra các vùng đất xung quanh, gây ảnh hưởng đến các móng lân cận trong bán kính tương đối lớn.

4. Ảnh hưởng khoảng cách giữa các móng: Khi khoảng cách giữa các móng giảm xuống dưới 3-6 lần đường kính cọc, mức độ tương tác và độ lún bổ sung tăng lên rõ rệt, làm giảm hiệu quả chịu tải của nhóm móng.

Thảo luận kết quả

Nguyên nhân chính của hiện tượng độ lún gia tăng là do sự chồng chập ứng suất trong đất nền khi các móng cọc bố trí gần nhau, làm tăng áp lực lên đất và gây biến dạng lớn hơn. Kết quả này phù hợp với các nghiên cứu thực nghiệm và lý thuyết trước đây, đồng thời nhấn mạnh tầm quan trọng của việc xem xét tương tác giữa các móng trong thiết kế.

So sánh với các phương pháp tính toán truyền thống, mô phỏng phần tử hữu hạn cung cấp cái nhìn chi tiết và chính xác hơn về phân bố ứng suất và chuyển vị, giúp dự đoán độ lún thực tế sát với hiện trạng công trình hơn. Việc không xét đến ảnh hưởng của móng lân cận có thể dẫn đến đánh giá thấp độ lún, gây rủi ro cho kết cấu.

Dữ liệu có thể được trình bày qua biểu đồ so sánh độ lún móng F9 trong hai trường hợp làm việc độc lập và đồng thời với các móng lân cận, cũng như bảng tổng hợp tỷ lệ tăng độ lún theo khoảng cách giữa các móng. Các biểu đồ này minh họa rõ ràng sự gia tăng độ lún và phạm vi ảnh hưởng của tải trọng.

Đề xuất và khuyến nghị

1. Tối ưu khoảng cách bố trí móng cọc: Đề nghị các kỹ sư thiết kế bố trí móng cọc với khoảng cách tối thiểu từ 3 đến 6 lần đường kính cọc để giảm thiểu hiệu ứng tương tác và độ lún bổ sung, đảm bảo an toàn kết cấu trong vòng 1-2 năm đầu thiết kế.

2. Áp dụng mô phỏng phần tử hữu hạn trong thiết kế: Khuyến khích sử dụng phần mềm mô phỏng như PLAXIS 3D để phân tích chi tiết tương tác giữa các móng, đặc biệt đối với các công trình cao tầng có tải trọng lớn, nhằm nâng cao độ chính xác trong dự báo độ lún.

3. Cập nhật tiêu chuẩn thiết kế móng cọc: Đề xuất bổ sung các quy định về tính toán độ lún có xét đến ảnh hưởng của móng lân cận trong tiêu chuẩn xây dựng quốc gia, giúp chuẩn hóa phương pháp thiết kế và giảm thiểu rủi ro công trình.

4. Đào tạo và nâng cao nhận thức kỹ sư thiết kế: Tổ chức các khóa đào tạo chuyên sâu về tính toán độ lún nhóm cọc và ứng dụng phần mềm mô phỏng, nhằm nâng cao năng lực chuyên môn và áp dụng hiệu quả các kết quả nghiên cứu vào thực tế.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế nền móng: Luận văn cung cấp kiến thức chuyên sâu về tính toán độ lún móng cọc có xét đến tương tác giữa các móng, giúp kỹ sư thiết kế đưa ra các giải pháp bố trí móng tối ưu, giảm thiểu rủi ro công trình.

2. Chuyên gia khảo sát địa chất công trình: Các số liệu và phân tích về đặc trưng cơ lý đất nền cùng mô hình mô phỏng giúp chuyên gia đánh giá chính xác hơn về điều kiện địa chất và ảnh hưởng của tải trọng móng.

3. Nhà quản lý dự án xây dựng: Hiểu rõ về ảnh hưởng của móng cọc lên độ lún giúp quản lý dự án kiểm soát chất lượng thi công, đảm bảo tiến độ và an toàn công trình.

4. Nghiên cứu sinh và học viên cao học ngành kỹ thuật xây dựng: Luận văn là tài liệu tham khảo quý giá về phương pháp nghiên cứu, mô phỏng và phân tích tương tác móng cọc, hỗ trợ phát triển các đề tài nghiên cứu tiếp theo.

Câu hỏi thường gặp

1. Tại sao cần xét đến ảnh hưởng của móng lân cận khi tính độ lún?
   Việc không xét đến ảnh hưởng này có thể dẫn đến đánh giá thấp độ lún thực tế, gây nguy cơ mất an toàn kết cấu. Nghiên cứu cho thấy độ lún có thể tăng đến 44,7% khi có tương tác giữa các móng.

2. Phương pháp nào cho kết quả chính xác nhất trong tính toán độ lún nhóm cọc?
   Phương pháp phần tử hữu hạn (FEM) sử dụng phần mềm PLAXIS 3D cho phép mô phỏng chi tiết và chính xác hơn so với các phương pháp kinh nghiệm truyền thống, đặc biệt trong các trường hợp phức tạp.

3. Khoảng cách tối ưu giữa các móng cọc là bao nhiêu?
   Khoảng cách từ 3 đến 6 lần đường kính cọc được khuyến nghị để giảm thiểu hiệu ứng tương tác và độ lún bổ sung, đảm bảo hiệu quả chịu tải và ổn định công trình.

4. Có thể áp dụng kết quả nghiên cứu cho các loại đất khác nhau không?
   Nghiên cứu chủ yếu dựa trên điều kiện đất nền tại công trình khảo sát, tuy nhiên phương pháp và kết quả có thể được điều chỉnh và áp dụng cho các loại đất khác với việc khảo sát và phân tích đặc trưng cơ lý phù hợp.

5. Làm thế nào để áp dụng kết quả nghiên cứu vào thiết kế thực tế?
   Kỹ sư thiết kế nên kết hợp phương pháp móng khối quy ước với mô phỏng phần tử hữu hạn để đánh giá độ lún, đồng thời điều chỉnh bố trí móng và tải trọng dựa trên kết quả phân tích tương tác giữa các móng.

Kết luận

• Độ lún của móng cọc có thể tăng lên đến khoảng 44,7% khi xét đến ảnh hưởng của các móng lân cận, thể hiện sự cần thiết của việc tính toán tương tác giữa các móng trong thiết kế.
• Mô phỏng phần tử hữu hạn bằng PLAXIS 3D cho thấy độ lún móng làm việc độc lập nhỏ hơn 162% so với trường hợp các móng làm việc đồng thời, minh chứng rõ ràng cho hiệu ứng chồng ứng suất.
• Phạm vi vùng ảnh hưởng của tải trọng móng cọc rộng hơn nhiều so với diện tích móng, ảnh hưởng đến các móng lân cận trong bán kính lớn.
• Khoảng cách bố trí móng cọc từ 3 đến 6 lần đường kính cọc là tối ưu để giảm thiểu tương tác và độ lún bổ sung.
• Nghiên cứu đặt nền tảng cho việc cập nhật tiêu chuẩn thiết kế móng cọc và ứng dụng các phương pháp mô phỏng hiện đại trong thực tiễn xây dựng.

Tiếp theo, các kỹ sư và nhà nghiên cứu nên áp dụng kết quả này vào thiết kế thực tế, đồng thời mở rộng nghiên cứu về ảnh hưởng của tải trọng, điều kiện đất và cấu trúc móng để nâng cao hiệu quả và độ an toàn của công trình. Hãy bắt đầu áp dụng các phương pháp phân tích tương tác móng cọc để tối ưu hóa thiết kế và đảm bảo bền vững công trình của bạn!

Trích đoạn nội dung tài liệu

MỞ ĐẦU Tính cấp thiết của đề tài Móng cọc là loại móng được sử dụng phổ biến trong các công trình xây dựng dân dụng. Sử dụng móng cọc là giải pháp nền móng có nhiều ưu điểm nổi bật về tính ổn định chịu lực, kinh tế về giá thành và đa dạng về phương pháp thi công. Trong dự tính độ lún của móng cọc, phương pháp móng khối quy ước thường được sử dụng nhất. Việc lựa chọn kích thước móng khối quy ước phụ thuộc vào số lượng và khoảng cách cọc bố trí trong móng cũng như đặc trưng cơ lý của đất và chiều dài cọc.

Theo điều kiện địa chất khu vực các tỉnh phía nam, do chiều dài cọc thường có giá trị lớn nên kích thước móng khối quy ước sẽ lớn tương ứng. Khi các móng cọc bố trí gần nhau, dưới tác dụng của tải trọng công trình, đất nền xung quanh sẽ bị dịch chuyển đồng thời gây tải trọng tác dụng lên móng lân cận. Tải trọng tác dụng bổ sung của móng lân cận có thể gây lún bổ sung cho móng. Nội dung của luận văn thực hiện tính toán, mô phỏng và phân tích ảnh hưởng của móng cọc lên độ lún của móng lân cận, đưa ra các kiến nghị nhằm áp dụng vào thực tiễn khi tính toán thiết kế móng cọc.

Mục tiêu nghiên cứu - Phân tích, đánh giá độ lún của móng cọc khi làm việc độc lập và khi xét đến ảnh hưởng của các móng lân cận. - Mô phỏng và phân tích độ lún của móng cọc và phạm vi ảnh hưởng. - Mô phỏng phân tích ứng xử của móng cọc có xét đến ảnh hưởng của móng lân cận, phân tích ảnh hưởng của khoảng cách móng lân cận có khả năng gây ảnh hưởng. - Từ kết quả phân tích, so sánh, đưa ra các nhận định về độ lún của móng cọc, mức độ ảnh hưởng của các móng lân cận lên độ lún bổ sung của móng cọc.

-2- Phương pháp nghiên cứu Dùng phương pháp giải tích: Phương pháp khối móng quy ước (KMQU) được đề xuất trong TCVN 10304:2014 [1]. Dùng phương pháp PTHH (phần mềm Plaxis 3D) [2] để mô phỏng cho các móng cọc chịu tải trọng dọc trục, có đài tuyệt đối cứng; Căn cứ vào các kết quả tính toán độ lún của nhóm cọc từ các phương pháp, giải tích, phương pháp PTHH, tiến hành tổng hợp, phân tích, so sánh để đưa ra các kiến nghị, hiệu chỉnh phù hợp để có thể áp dụng các phương pháp vào thực tế tính toán thiết kế. Phạm vi nghiên cứu Thực tế việc tính toán và mô phỏng phân tích chỉ được thực hiện cho một công tình cụ thể, công trình “Khu chung cư hỗn hợp tại phân khu 4” ở Tp. Quy Nhơn, tỉnh Bình Định.

Nghiên cứu sử dụng móng cọc có đài là tuyệt đối cứng, đài cọc chỉ chịu tải trọng dọc trục đúng tâm. Ý nghĩa khoa học và ý nghĩa thực tiễn Ý nghĩa khoa học: đề tài “phân tích ảnh hưởng của móng cọc lên độ lún của móng lân cận” giúp cho người thiết kế có cái nhìn bao quát để đưa ra các cách bố trí móng cho phù hợp với điều kiện thực tế làm việc của móng cọc. Ý nghĩa thực tiễn: Kết quả đạt được giúp kỹ sư thiết kế nhận thức ứng xử nền móng hợp lý và tổng quát hơn trong tính toán, thiết kế móng cọc cho công trình thực tế và có thể áp dụng các phương pháp tính toán chính xác hơn để dự đoán, điều chỉnh độ lún. TỔNG QUAN VỀ ĐỘ LÚN CỦA MÓNG CỌC 1.1 Khái quát về tính toán độ lún trong thiết kế móng cọc Móng cọc được sử dụng trong thiết kế nền móng với chức năng chính là truyền tải trọng xuống các lớp đất sâu hơn có khả năng chịu được tải trọng với một hệ số an toàn đầy đủ tức là ở tải trọng làm việc không gây ra độ lún có hại cho kết cấu mà chúng phải chống đỡ [3].

- Nhóm thứ hai gồm các tính toán: theo độ lún nền tựa cọc và móng cọc chịu tải trọng thẳng đứng, chuyển vị đồng thời của cọc với đất nền chịu tác dụng của tải trọng ngang và momen, sự hình thành hoặc mở rộng các vết nứt cho các cấu kiện bê tông cốt thép móng cọc. Theo BS 8004:1986 [3], mọi thiết kế móng cọc đều phải thỏa mãn: - Hệ số an toàn chống phá hủy đủ cho cả kết cấu móng và đất nền. - Độ lún chung của móng và đặc biệt là độ lún lệch dưới tải trọng làm việc không được quá lớn, ảnh hưởng đến khả năng làm việc của kết cấu. - Độ an toàn, độ ổn định của các công trình lân cận và các hệ thống đường ống dịch vụ phải được đảm bảo.

Như vậy, việc dự tính độ lún cho móng cọc là bước không thể thiếu khi tiến hành thiết kế móng cọc. Thực tế, việc dự tính độ lún của móng cọc là một vấn đề phức tạp do: - Sự thay đổi của trạng thái ứng suất của đất trong và sau khi hạ cọc. -4- - Không xác định được rõ ràng sự phân bố và vị trí chính xác của tải trọng truyền từ cọc vào nền đất. Có nhiều phương pháp dự tính độ lún của cọc đã được đề nghị.

Tuy nhiên, việc xác định độ lún của móng cọc dù là theo xu hướng bán kinh nghiệm, kinh nghiệm hay dựa trên kết quả thí nghiệm thực tế đều có thể tổng quát đưa về một trong hai trường hợp sau: - Các phương pháp ước lượng độ lún áp dụng cho cọc đơn. - Các phương pháp ước lượng độ lún áp dụng cho nhóm cọc.2 Các phương pháp tính toán độ lún của nhóm cọc Trong thực tế xây dựng, các cọc được thiết kế bố trí gần nhau với khoảng cách 3-6 lần đường kính cọc. Lúc đó, cọc hoạt động theo nhóm, tác động qua lại giữa các cọc trong nhóm gây nên hiệu ứng nhóm. Hệ quả của hiệu ứng nhóm có thể là: - Sự thay đổi (làm giảm) sức chịu tải của cả nhóm cọc so với tổng sức chịu tải các cọc thành phần.

- Làm tăng vùng truyền ứng suất khiến độ lún của nhóm cọc cao hơn nhiều so với cọc đơn, đặc biệt khi có lớp đất yếu. Trong cả hai trường hợp này, độ lún của nhóm đều lớn hơn độ lún của 1 cọc đơn dưới tải trọng đó. Do đó, việc đánh giá độ lún của nhóm cọc trở nên quan trọng khi tính toán thiết kế cọc ma sát ngàm trong đất sét hoặc tồn tại lớp sét chịu lún nằm gần dưới mũi cọc. Để ước lượng độ lún của nhóm cọc, Skempton (1953) [4] đã kiến nghị xác định độ lún của nhóm cọc dựa trên độ lún của cọc đơn phụ thuộc vào bề rộng của nhóm cọc.

Trong khi đó, Vesic (1969) [5] đã kiến nghị cách dự báo độ lún phụ thuộc vào tỷ lệ giữa bề rộng nhóm cọc và đường kính cọc. Ngoài ra, Meyerhof (1959) [6] -5- đã bổ sung thêm các thông số về khoảng cách giữa các cọc, số hàng trong nhóm cọc vuông. Độ lún trung bình của nhóm (SG) có n cọc có thể được biểu diễn như một hàm theo độ lún của cọc đơn (S1) chịu tải bằng tải trọng trung bình của các cọc trong nhóm thông qua một tỷ số độ lún Rs (Rs = SG/S1). Randolph (1994) [7] đã đề nghị công thức gần đúng để xác định tỷ số độ lún RS (= 𝑛𝜔 ) theo số lượng cọc trong nhóm và hệ số mũ 𝜔 phụ thuộc vào tính chất của đất.

Có nhiều tác giả nghiên cứu thực nghiệm tại hiện trường và trong phòng thí nghiệm để xác định giá trị của 𝜔 điển hình như Poulos (1989) đã chỉ ra 𝜔 ≈ 0,5 đối với nhóm cọc ma sát trong đất sét và 𝜔 ≈ 0,33 cho nhóm cọc ma sát trong đất cát. Poulos và Davis (1980) [8] đã đề xuất phương pháp “trụ tương đương” để ước lượng độ lún trung bình của nhóm cọc. Trong phương pháp này, nhóm cọc được thay thế bằng một trụ với đường kính và mô đun đàn hồi quy đổi tương đương sau đó áp dụng lời giải xác định độ lún của cọc đơn theo Randolph và Worth (1978) để tìm độ lún trung bình của nhóm cọc. Một phương pháp phổ biến được các kỹ sư sử dụng hiện nay trong xác định độ lún trung bình của nhóm cọc là phương pháp cộng lún phân tố sử dụng mô hình khối móng quy ước theo đề xuất của Tomlinson (1996) [9] [10].

Phương pháp này dựa vào việc thay thế nhóm cọc bằng một khối móng quy ước với một kích thước tương đương, hoạt động ở một độ sâu đại diện dưới mặt đất. Tuy nhiên phương pháp này không xét đến ảnh hưởng của số lượng cọc, khoảng cách giữa các cọc và sự tương tác giữa các cọc trong nhóm. Theo Taylor (1948), độ lún của nhóm cọc ma sát xuất hiện do 3 nguyên nhân sau: - Độ lún do biến dạng nén cọc và do chuyển dịch tương đối của cọc so với đất ngay cạnh. Khi lực ma sát đã phát sinh đầy đủ thì độ lún này tương ứng với giá trị nhận được trong thí nghiệm thử tải trên cọc đơn.

- Độ lún gây ra do ứng suất nén xảy ra trong đất giữa các cọc. -6- - Độ lún gây ra do nén tầng đất có thể nén được dưới các mũi cọc. Thông thường, độ lún của nhóm cọc (SG) lớn hơn độ lún của cọc đơn (St) khi chịu tải trọng bằng tải trọng trung bình của nhóm (hiệu ứng nhóm). Sở dĩ như vậy vì độ sâu ảnh hưởng của nhóm cọc De lớn hơn so với độ sâu ảnh hưởng của cọc đơn (De’).1 Phân bố ứng suất dưới mũi cọc đơn (a) và nhóm cọc (b) Theo BS 8004:1986 [3], hiệu ứng nhóm này đúng với chuyển vị tức thời khi chịu tải (chuyển vị đàn hồi) và cũng đúng với đất dễ bị lún do cố kết trong phạm vi độ sâu ảnh hưởng De.

Riêng đối với cọc chống trên địa tầng không bị nén lún hiệu ứng này không gây nhiều ảnh hưởng đến độ lún của cọc. Đối với đất rời, không có lý thuyết chung nào có thể cho phép dự đoán độ lún của nhóm cọc mà không kèm theo rất nhiều điều kiện giả định ràng buộc. BS 8004:1986 [3] cũng chỉ ra rằng: khi cọc được thiết kế là cọc chống thì độ lún của cọc được tính toán với giả thiết tải trọng của móng. Để phân tích ứng xử nhóm cọc có xét đến sự tương tác giữa các cọc, Poulos và Davis (1980) đề xuất phương pháp hệ số tương tác.

Trong phương pháp này, độ lún Si của cọc thứ i trong nhóm n cọc phụ thuộc vào khoảng cách bố trí cọc trong nhóm, chiều dài cọc, tính chất cơ lý của đất và tải trọng phân bố lên từng cọc trong một nhóm.
