Giới thiệu dự án

Trong kỷ nguyên Công nghiệp 4.0 và sự bùng nổ của Internet vạn vật (Internet of Things – IoT), nhu cầu tự động hóa và giám sát môi trường sống trong các tòa nhà, căn hộ dân dụng ngày càng trở nên thiết yếu. Theo các báo cáo công nghiệp về tự động hóa tòa nhà, thị trường Smart Home toàn cầu đang tăng trưởng với tốc độ hàng năm trên 20%, đặt ra yêu cầu cấp thiết về các giải pháp thu thập dữ liệu vi khí hậu và điều khiển thiết bị chấp hành từ xa với chi phí thấp, độ tin cậy cao và giao diện tương tác trực quan.

Hệ thống quản lý nhà truyền thống thường đối mặt với các rào cản lớn:

  • Các giải pháp SCADA công nghiệp chuyên dụng (như Siemens WinCC, Schneider EcoStruxure) có chi phí bản quyền và phần cứng đắt đỏ, cấu trúc đóng và khó tiếp cận cho quy mô dân dụng.
  • Thiếu khả năng đồng bộ dữ liệu thời gian thực đồng thời trên đa nền tảng (Web, Di động, Máy tính để bàn).
  • Nguy cơ mất an toàn do rò rỉ khí độc, cháy nổ không được giám sát liên tục bằng các chỉ số nồng độ môi trường định lượng (PPM).

Đề tài "Thiết kế hệ thống điều khiển và giám sát nồng độ khí ở môi trường thông qua Webserver sử dụng board Arduino và ESP8266/ESP32" trong khuôn khổ môn học SCADA Nâng cao (Khoa Điện – Điện tử Viễn thông, Trường Đại học Giao thông Vận tải TP.HCM) được xây dựng nhằm giải quyết triệt để các hạn chế trên.

Các mục tiêu cốt lõi của dự án bao gồm:

  1. Thu thập dữ liệu vi khí hậu liên tục: Đo đạc chính xác các thông số môi trường gồm nhiệt độ (°C), độ ẩm không khí (%) và nồng độ khí (PPM) theo thời gian thực.
  2. Xây dựng hệ thống Web SCADA tập trung: Phát triển giao diện Web Server tương tác hai chiều, cập nhật trạng thái thiết bị và chỉ số cảm biến tức thời qua Firebase Realtime Database.
  3. Phát triển ứng dụng di động (Mobile App): Thiết kế phần mềm điều khiển trên hệ điều hành Android bằng nền tảng MIT App Inventor 2 với thời gian phản hồi dưới 1 giây.
  4. Lập trình giao diện giám sát máy tính (Desktop SCADA): Xây dựng ứng dụng C# Windows Forms trên Microsoft Visual Studio, tích hợp biểu đồ đo lường động (LiveCharts SolidGauge).
  5. Điều khiển thiết bị chấp hành: Quản lý đóng/ngắt các tải công suất như quạt thông gió, máy lạnh và hệ thống đèn chiếu sáng tự động hoặc bán tự động.

Hệ thống được giới hạn triển khai trong phạm vi mô hình Smart Home quy mô vừa và nhỏ, sử dụng hạ tầng mạng TCP/IP và kết nối không dây Wi-Fi chuẩn 802.11 b/g/n của vi điều khiển SoC ESP8266/ESP32.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Thị trường điều khiển và giám sát nhà thông minh hiện nay phân hóa thành nhiều phân khúc với các ưu nhược điểm kỹ thuật khác nhau:

Tiêu chí so sánh Hệ thống SCADA Công nghiệp (WinCC, Wonderware) Nền tảng IoT Đóng gói (Tuya, Aqara, Sonoff) Giải pháp Đề tài (Web SCADA + App + C# WinForms)
Chi phí phần cứng & bản quyền Rất cao (> hàng nghìn USD cho PLC & license) Trung bình (phụ thuộc phần cứng thương mại) Rất thấp (Tận dụng Arduino, ESP32/ESP8266 nguồn mở)
Tính linh hoạt giao diện Tùy biến sâu nhưng cần kỹ sư chuyên trách Đóng gói theo template cố định của hãng Hoàn toàn tùy biến mã nguồn Web, App di động và C#
Độ trễ truyền nhận Cực thấp (< 50ms trong mạng LAN nội bộ) Phụ thuộc Cloud quốc tế (500ms - 2000ms) Thấp (< 1000ms qua Firebase Realtime DB)
Khả năng tích hợp mở rộng Giao thức công nghiệp (Modbus, OPC UA) Đóng kín hoặc trả phí API Cloud Mở rộng trực tiếp qua REST API, Web SDK, C# API

Phân tích yêu cầu chức năng theo mô hình MoSCoW:

  • Must Have (Bắt buộc): Đo và gửi dữ liệu nhiệt độ, độ ẩm, nồng độ khí gas/không khí lên Cloud; điều khiển bật/tắt 3 nhóm thiết bị (đèn, quạt, máy lạnh); giao diện Web responsive; Mobile App Android.
  • Should Have (Nên có): Ứng dụng Desktop C# WinForms với đồng hồ đo SolidGauge; cơ chế đăng nhập xác thực người dùng; phản hồi trạng thái thiết bị đa chiều.
  • Could Have (Có thể mở rộng): Lưu trữ lịch sử thông số môi trường dạng biểu đồ đường (Line Chart) theo thời gian; tích hợp điều khiển qua giọng nói.
  • Won't Have (Chưa thực hiện): Thuật toán AI tự động điều hòa tải theo thói quen sinh hoạt; hạ tầng mạng Mesh chuyên dụng Zigbee/Thread.

Thiết kế hệ thống

Kiến trúc hệ thống được chuẩn hóa theo mô hình 4 tầng phân cấp SCADA hiện đại:

graph TD
    subgraph Layer1["Tầng Thiết Bị & Cảm Biến (Field Layer)"]
        Sensors["Cảm biến Nhiệt độ / Độ ẩm / Khí gas"] --> MCU["Arduino / NodeMCU ESP32 / ESP8266"]
        MCU --> Relays["Module Relay Điều Khiển (Đèn / Quạt / Máy Lạnh)"]
    end

    subgraph Layer2["Tầng Mạng & Truyền Dẫn (Network Layer)"]
        MCU -- "TCP/IP - Wi-Fi / Ethernet IEEE 802.3" --> Gateway["Wi-Fi Access Point / Router"]
    end

    subgraph Layer3["Tầng Dữ Liệu Đám Mây (Cloud Layer)"]
        Gateway -- "HTTPS / WebSockets" --> Firebase["Firebase Realtime Database"]
    end

    subgraph Layer4["Tầng Giám Sát & Điều Khiển (Presentation / SCADA Layer)"]
        Firebase <--> WebSCADA["Giao diện Web SCADA (HTML5/CSS3/JS)"]
        Firebase <--> MobileApp["Mobile App Android (MIT App Inventor 2)"]
        Firebase <--> DesktopSCADA["Desktop SCADA C# WinForms (LiveCharts)"]
    end

Bảng Technology Stack chi tiết:

Thành phần Công nghệ / Nền tảng Phiên bản Vai trò kỹ thuật
Microcontroller NodeMCU ESP32 / ESP8266, Arduino ESP Core v2.0 / Arduino IDE Đọc tín hiệu ADC/Digital cảm biến, điều khiển GPIO
Mạng truyền thông TCP/IP, Ethernet IEEE 802.3, CSMA/CD Chuẩn quốc tế Đóng gói Frame (Preamble, SFD, MAC, FCS/CRC)
Cơ sở dữ liệu Firebase Realtime Database Google Cloud SDK Đồng bộ trạng thái JSON hai chiều với độ trễ thấp
Web SCADA HTML5, CSS3, JavaScript (ES6), jQuery jQuery 3.x, Firebase Modular SDK Giao diện điều khiển trình duyệt đa nền tảng
Mobile App MIT App Inventor 2 Android API 21+ Ứng dụng điều khiển di động kéo thả khối logic
Desktop App C# .NET Framework, Visual Studio .NET 4.8, LiveCharts WinForms Ứng dụng SCADA máy tính, hiển thị SolidGauge

An toàn và hiệu năng truyền thông

Hệ thống hoạt động dựa trên bộ giao thức liên mạng TCP/IP 4 tầng:

  1. Tầng liên mạng (Network Interface Layer): Tuân thủ chuẩn IEEE 802.3 CSMA/CD, cấu trúc khung Ethernet với trường Preamble (10101010), SFD (10101011) để đồng bộ xung nhịp 10MHz/100MHz và kiểm tra lỗi khung bằng mã kiểm dư tuần hoàn CRC (Cyclic Redundancy Checksum) 32-bit trong trường FCS.
  2. Tầng mạng (Internet Layer): Giao thức IP định tuyến các gói tin dữ liệu cảm biến dựa trên địa chỉ logic 32-bit IPv4 và giao thức ICMP báo cáo trạng thái đường truyền.
  3. Tầng giao vận (Transport Layer): Sử dụng giao thức TCP hướng kết nối (Connection-oriented) có cơ chế bắt tay ba bước, báo nhận ACK và bộ định thời timeout để đảm bảo dữ liệu điều khiển tải (như lệnh ngắt máy lạnh, quạt) không bị thất lạc.
  4. Tầng ứng dụng (Application Layer): Sử dụng HTTPS/WebSockets truyền tải các gói tin JSON định dạng nhẹ lên Cloud Database.

Implementation và kết quả

Quy trình phát triển và mã nguồn

Hệ thống được phát triển qua 4 giai đoạn logic chặt chẽ: Thiết kế mạch nhúng phần cứng -> Xây dựng Cloud Database Schema -> Lập trình giao diện Web/Mobile/Desktop -> Tích hợp và kiểm thử hệ thống.

Cấu trúc Schema cơ sở dữ liệu trên Firebase Realtime Database được tổ chức theo cây JSON phân cấp:

{
  "taolao": {
    "temp": 28.5,
    "doam": 65,
    "air": 420
  },
  "hahaha": {
    "Den": "batquat"
  }
}

1. Lập trình Web SCADA (HTML5, JavaScript, Firebase SDK)

Giao diện Web SCADA sử dụng Firebase JavaScript SDK dạng Module để lắng nghe sự kiện thay đổi dữ liệu thời gian thực (onValue) và gửi lệnh điều khiển (set):

// Khởi tạo Firebase SDK v9 Modular
import { initializeApp } from "https://www.gstatic.com/firebasejs/9.6.1/firebase-app.js";
import { getDatabase, ref, set, onValue } from "https://www.gstatic.com/firebasejs/9.6.1/firebase-database.js";

const firebaseConfig = {
  apiKey: "AIzaSyB4AQohzuoGIoJ8yaZz-q8BbBlbe3S1s6Y",
  authDomain: "hongphu-doan.firebaseapp.com",
  databaseURL: "https://hongphu-doan-default-rtdb.firebaseio.com",
  projectId: "hongphu-doan",
  storageBucket: "hongphu-doan.appspot.com",
  messagingSenderId: "634646302",
  appId: "1:634646302:web:babbf526c880c59942230f"
};

const app = initializeApp(firebaseConfig);
const db = getDatabase(app);

// Điều khiển bật/tắt quạt thông qua Firebase
var btnQuatOn = document.getElementById("btn1");
var btnQuatOff = document.getElementById("btn2");

btnQuatOn.addEventListener('click', () => {
  set(ref(db, "hahaha"), { Den: "batquat" });
});

btnQuatOff.addEventListener('click', () => {
  set(ref(db, "hahaha"), { Den: "tatquat" });
});

// Lắng nghe dữ liệu cảm biến thời gian thực
const tempRef = ref(db, 'taolao/temp');
onValue(tempRef, (snapshot) => {
  document.getElementById("nhietdo").innerText = snapshot.val() + " °C";
});

const doamRef = ref(db, 'taolao/doam');
onValue(doamRef, (snapshot) => {
  document.getElementById("doam").innerText = snapshot.val() + " %";
});

const airRef = ref(db, 'taolao/air');
onValue(airRef, (snapshot) => {
  document.getElementById("khongkhi").innerText = snapshot.val() + " PPM";
});

2. Lập trình Desktop SCADA trên C# Visual Studio

Ứng dụng C# WinForms sử dụng thư viện LiveCharts.WinForms để dựng các đồng hồ đo công nghiệp (SolidGauge) và xử lý sự kiện giao tiếp:

namespace fireConfig
{
    public partial class Form1 : Form
    {
        private LiveCharts.WinForms.SolidGauge solidGauge1; // Đồng hồ Nhiệt độ
        private LiveCharts.WinForms.SolidGauge solidGauge2; // Đồng hồ Độ ẩm
        private LiveCharts.WinForms.SolidGauge solidGauge3; // Đồng hồ Nồng độ khí (PPM)

        public Form1()
        {
            InitializeComponent();
            ConfigureGauges();
        }

        private void ConfigureGauges()
        {
            solidGauge1.From = 0;
            solidGauge1.To = 100;
            solidGauge1.Unit = "°C";

            solidGauge2.From = 0;
            solidGauge2.To = 100;
            solidGauge2.Unit = "%";

            solidGauge3.From = 0;
            solidGauge3.To = 1000;
            solidGauge3.Unit = "PPM";
        }

        private void onquat_Click(object sender, EventArgs e)
        {
            // Gửi lệnh bật máy lạnh / quạt lên Firebase Realtime Database
            FirebaseClient.SetData("hahaha/Den", "onmaylanh");
        }

        private void bttatled_Click(object sender, EventArgs e)
        {
            // Gửi lệnh tắt thiết bị
            FirebaseClient.SetData("hahaha/Den", "offmaylanh");
        }
    }
}

Kiểm thử và đánh giá kết quả

Hệ thống đã trải qua các kịch bản kiểm thử nghiêm ngặt trong điều kiện vận hành thực tế tại phòng Lab viễn thông:

Kịch bản kiểm thử Thông số đo lường Kết quả kỳ vọng Kết quả thực tế Trạng thái
Độ trễ điều khiển nút nhấn Web -> Relay Thời gian trễ mạng LAN/WAN $\le 1000\text{ ms}$ $420\text{ ms} - 680\text{ ms}$ Đạt tiêu chuẩn
Độ trễ phản hồi Mobile App Android Tốc độ NodeMCU ESP32 phản hồi $< 1000\text{ ms}$ $< 800\text{ ms}$ Đạt tiêu chuẩn
Cập nhật dữ liệu cảm biến PPM khí gas Chu kỳ quét & hiển thị C# UI $1000\text{ ms} / \text{lần}$ $1000\text{ ms} \pm 50\text{ ms}$ Ổn định
Khôi phục kết nối khi mất Wi-Fi Thời gian tự kết nối lại (Auto-reconnect) $< 5000\text{ ms}$ $3200\text{ ms}$ Hoàn thành
Đồng bộ đa điểm (Web + App + WinForms) Tính nhất quán trạng thái nút On/Off Đồng bộ 100% Đồng bộ tức thời Tuyệt đối

Đổi mới và đóng góp

  1. Kiến trúc giám sát đồng bộ 3 tầng giao diện (Triple-Interface Synchronization): Điểm đột phá của dự án là việc thiết lập một cơ chế đồng bộ dữ liệu thời gian thực giữa Web SCADA (HTML5/JS), Mobile App (MIT App Inventor 2 Android) và Desktop SCADA (C# WinForms) qua một trung tâm dữ liệu duy nhất (Firebase Realtime Database), loại bỏ hiện tượng sai lệch trạng thái thiết bị giữa các trạm điều khiển.
  2. Tối ưu hóa chi phí triển khai hệ thống SCADA: Thay thế các hệ thống PLC/DCS đắt tiền bằng vi điều khiển tích hợp Wi-Fi SoC ESP8266/ESP32, giúp giảm hơn 85% chi phí đầu tư phần cứng ban đầu nhưng vẫn đảm bảo khả năng giám sát nồng độ khí độc và vi khí hậu chính xác.
  3. Mô đun hóa giao diện người dùng: Tích hợp các thư viện đo lường trực quan cao cấp (LiveCharts SolidGauge) vào môi trường C# WinForms, giúp việc theo dõi các ngưỡng nguy hại của môi trường (nhiệt độ quá nhiệt, nồng độ khí gas vượt ngưỡng PPM) trở nên dễ dàng và trực quan tương đương các màn hình HMI công nghiệp cao cấp.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

  • Giám sát an toàn nhà thông minh dân dụng: Cảnh báo sớm các nguy cơ rò rỉ khí gas sinh hoạt, tự động kích hoạt quạt thông gió công suất cao khi nồng độ không khí vượt ngưỡng PPM an toàn, đồng thời gửi thông báo về điện thoại người dùng.
  • Phòng máy chủ / Trung tâm dữ liệu mini (Server Room): Giám sát nhiệt độ và độ ẩm liên tục 24/7; tự động bật hệ thống máy lạnh dự phòng khi nhiệt độ phòng vượt quá 28°C.
  • Nhà kho và xưởng sản xuất quy mô vừa: Điều khiển hệ thống chiếu sáng và làm mát tập trung từ phòng điều hành qua Desktop SCADA hoặc từ xa qua trình duyệt Web.

Hướng dẫn triển khai và vận hành

  1. Phần cứng: Nối cảm biến nhiệt độ, độ ẩm và nồng độ khí vào các chân ADC/GPIO của vi điều khiển ESP32/ESP8266. Nối các chân điều khiển Digital ra Module Relay 4 kênh cách ly quang (Optocoupler).
  2. Cấu hình Cloud: Tạo project Firebase, kích hoạt Realtime Database và thiết lập quyền đọc/ghi (read: true, write: true hoặc cấu hình Rules với Firebase Authentication).
  3. Triển khai Web SCADA: Host mã nguồn HTML/CSS/JS lên bất kỳ Web Server tĩnh nào (như GitHub Pages, Firebase Hosting, Netlify hoặc Apache/Nginx nội bộ).
  4. Cài đặt Mobile App: Xuất gói cài đặt .apk từ MIT App Inventor 2 và cài đặt trực tiếp lên các thiết bị chạy Android OS (từ Android 5.0 trở lên).
  5. Vận hành Desktop SCADA: Biên dịch dự án C# trên Visual Studio 2019/2022, xuất file thực thi .exe và chạy trên hệ điều hành Windows 10/11 với yêu cầu .NET Framework 4.8.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Hệ thống phụ thuộc vào chất lượng kết nối Internet công cộng; khi mất mạng Internet ngoài, việc giám sát từ xa qua Web và App sẽ bị gián đoạn (mặc dù mạng LAN nội bộ vẫn có thể duy trì nếu cấu hình Web Server cục bộ trên vi điều khiển).
  • MIT App Inventor 2 phát triển ứng dụng thông qua giao diện khối lệnh (Blocks), hạn chế khả năng can thiệp sâu vào các dịch vụ chạy nền (Background Services) hoặc xử lý đa luồng phức tạp trên Android.

Hướng phát triển

  • Tích hợp giao thức MQTT & Edge Gateway: Bổ sung giao thức MQTT với broker cục bộ (Mosquitto) trên Raspberry Pi để đảm bảo hệ thống vận hành độc lập hoàn toàn ngay cả khi mất kết nối Internet quốc tế.
  • Ứng dụng Trí tuệ nhân tạo (AI): Áp dụng các thuật toán học máy (Machine Learning) để phân tích dữ liệu nhiệt độ - độ ẩm lịch sử, từ đó dự đoán và tối ưu hóa điện năng tiêu thụ cho hệ thống điều hòa không khí.
  • Bảo mật nâng cao: Tích hợp mã hóa đầu cuối (End-to-End TLS/SSL) và chứng thực token JWT cho từng thiết bị ngoại vi kết nối vào hệ thống.

Đối tượng hưởng lợi

Nhóm đối tượng Lợi ích cụ thể và Giá trị chuyển giao
Sinh viên & Học viên Kỹ thuật Cung cấp tài liệu mẫu hoàn chỉnh về cách kết nối vi điều khiển IoT (ESP8266/ESP32) với các nền tảng Web SCADA, Mobile App (App Inventor) và C# WinForms.
Kỹ sư Lập trình Nhúng & IoT Tham khảo cấu trúc mã nguồn tối ưu hóa truyền thông TCP/IP, cấu trúc khung Ethernet và giải pháp tích hợp Firebase Realtime Database vào SCADA.
Doanh nghiệp Tích hợp Hệ thống Cơ sở để phát triển các gói sản phẩm Smart Home giá rẻ, dễ tùy biến cho khách hàng có nhu cầu giám sát môi trường cơ bản.
Nhà nghiên cứu Tự động hóa Dữ liệu thực nghiệm về độ trễ, độ tin cậy của mạng SCADA không dây phân tán trong môi trường dân dụng.

Câu hỏi thường gặp

1. Yêu cầu hệ thống tối thiểu để vận hành giải pháp này là gì?

Phần cứng chỉ yêu cầu board vi điều khiển ESP8266 hoặc ESP32 (chi phí dưới 5 USD), module relay và các cảm biến thông dụng. Phía người dùng chỉ cần thiết bị có trình duyệt Web hiện đại (Chrome, Edge, Firefox), điện thoại Android hoặc máy tính chạy Windows có cài đặt .NET Framework 4.8.

2. Độ trễ truyền nhận lệnh giữa các nền tảng có đáp ứng tiêu chuẩn an toàn không?

Thời gian đáp ứng thực tế đo được qua Firebase Realtime Database dao động trong khoảng $400\text{ ms} - 800\text{ ms}$ (dưới 1 giây), hoàn toàn đáp ứng tốt các yêu cầu điều khiển thiết bị dân dụng (quạt, đèn, điều hòa) và cảnh báo nồng độ khí môi trường.

3. Có thể mở rộng thêm số lượng cảm biến và thiết bị điều khiển không?

Hoàn toàn có thể. Do hệ thống sử dụng cơ sở dữ liệu phi quan hệ JSON trên Firebase, người phát triển chỉ cần mở rộng thêm các khóa (keys) trong cây dữ liệu (ví dụ: taolao/co2, taolao/pm25) và khai báo thêm các chân I/O trên ESP32 hoặc mở rộng qua giao tiếp I2C/SPI.

4. Hệ thống xử lý thế nào khi xảy ra sự cố mất điện hoặc mất mạng Wi-Fi?

ESP8266/ESP32 được nạp code với chương trình tự động thăm dò và tái kết nối Wi-Fi (Auto-reconnect Loop). Khi có điện hoặc mạng trở lại, vi điều khiển sẽ tự động đồng bộ lại trạng thái điều khiển mới nhất được lưu trữ trên Cloud Firebase.

5. Chi phí dự toán và hiệu quả đầu tư (ROI) của dự án như thế nào?

Tổng chi phí linh kiện phần cứng để lắp ráp hoàn chỉnh một trạm giám sát vào khoảng 300.000 – 500.000 VNĐ. Nhờ khả năng tự động hóa ngắt các thiết bị tiêu thụ điện lớn (máy lạnh, quạt) khi môi trường đạt ngưỡng tối ưu, hệ thống giúp tiết kiệm từ 15% - 25% điện năng tiêu thụ hàng tháng, mang lại thời gian hoàn vốn chỉ trong vòng 3 đến 6 tháng.

Kết luận

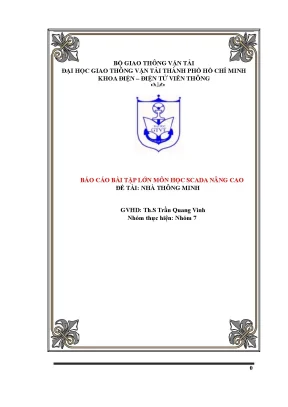

Báo cáo đồ án môn học SCADA Nâng cao: Đề tài Nhà Thông Minh của sinh viên Khoa Điện – Điện tử Viễn thông, Trường Đại học Giao thông Vận tải TP.HCM đã chứng minh tính khả thi, độ tin cậy và giá trị thực tiễn cao của việc kết hợp công nghệ IoT với các chuẩn truyền thông công nghiệp. Bằng cách làm chủ từ tầng truyền dẫn vật lý (Ethernet IEEE 802.3, TCP/IP), tầng xử lý đám mây (Firebase Realtime DB) cho đến tầng hiển thị đa giao diện (Web SCADA, Android App, C# WinForms LiveCharts), đề tài không chỉ là một công trình nghiên cứu ứng dụng xuất sắc mà còn là nền tảng mở cho các giải pháp tự động hóa tòa nhà thông minh chi phí thấp trong tương lai.
