Tổng quan về giáo trình

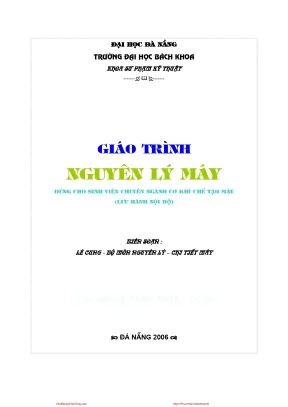

Giáo trình Nguyên lý máy là tài liệu học tập thuộc khối kiến thức kỹ thuật cơ sở bắt buộc trong chương trình đào tạo kỹ sư chuyên ngành Cơ khí Chế tạo máy. Tài liệu do tác giả Lê Cung thuộc Bộ môn Nguyên lý – Chi tiết máy, Khoa Sư phạm Kỹ thuật, Trường Đại học Bách khoa – Đại học Đà Nẵng biên soạn năm 2006 nhằm phục vụ công tác giảng dạy và học tập nội bộ.

Mục tiêu học tập của giáo trình là trang bị cho sinh viên cơ sở lý thuyết và phương pháp giải quyết hai bài toán nền tảng của môn học: bài toán phân tích (cấu trúc, động học, động lực học) và bài toán tổng hợp cơ cấu máy. Kết thúc học phần, người học có khả năng xác định bậc tự do, quy luật chuyển động (vị trí, vận tốc, gia tốc), phân tích lực tác dụng, tính toán phản lực khớp động và đánh giá ảnh hưởng của ma sát trong các cơ cấu cơ khí phẳng.

Giáo trình tiếp cận máy móc dưới góc độ hệ thống gồm bốn khối chức năng điển hình: bộ nguồn, bộ biến đổi trung gian, bộ chấp hành và bộ điều khiển. Nội dung được cấu trúc theo tiến trình từ cấu tạo hình học tĩnh đến động học thuần túy và động lực học cơ cấu.

Điểm đặc thù của tài liệu là việc chuẩn hóa phương pháp phân tích nhóm tĩnh định Assur (nhóm Atxua) và kết hợp phương pháp giải tích với phương pháp họa đồ vectơ hình học, cung cấp công cụ trực quan để giải các bài toán kỹ thuật phức tạp trên cơ cấu phẳng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

  • Chương Mở đầu: Khái niệm về máy và cơ cấu: Định nghĩa máy (máy năng lượng gồm máy - động cơ và máy biến đổi cơ năng, máy tổ hợp, máy tự động, máy thông tin); phân tích sơ đồ khối chức năng; định nghĩa cơ cấu; xác định đối tượng nghiên cứu của môn học gồm ba vấn đề: cấu trúc, động học, động lực học thông qua bài toán phân tích và tổng hợp.
  • Chương I: Cấu trúc cơ cấu: Phân biệt khái niệm khâu và chi tiết máy (ví dụ cơ cấu tay quay - con trượt trong động cơ đốt trong); bậc tự do tương đối giữa hai khâu trong không gian (6 bậc) và trong mặt phẳng (3 bậc); định nghĩa nối động, thành phần khớp động và phân loại khớp động từ loại 1 đến loại 5, khớp cao (tiếp xúc điểm, đường) và khớp thấp (tiếp xúc mặt); chuỗi động (kín/hở, phẳng/không gian); công thức tính bậc tự do tổng quát trong không gian $W = 6n - (\sum jp_j - R_{trung} - R_{thua}) - W_{thua}$ và cơ cấu phẳng $W = 3n - (2p_5 + p_4 - R_{trung} - R_{thua}) - W_{thua}$; khái niệm khâu dẫn, khâu bị dẫn, khâu phát động; nguyên tắc tách nhóm tĩnh định Atxua (5 dạng nhóm Atxua hạng II: QQQ, QQT, QTQ, QTT, TQT và nhóm hạng cao) để xếp hạng cơ cấu.
  • Chương II: Phân tích động học cơ cấu phẳng: Giải quyết ba bài toán động học: bài toán vị trí và quỹ đạo (đồ thị chuyển vị $s(\phi)$, đường cong thanh truyền); bài toán vận tốc và bài toán gia tốc bằng phương pháp họa đồ vectơ; ứng dụng định lý đồng dạng thuận để tìm vận tốc, gia tốc của điểm bất kỳ trên khâu; xác định thành phần gia tốc Coriolis ($\vec{a}_k = 2\vec{\omega} \times \vec{v}_r$) trong cơ cấu culít.
  • Chương III: Phân tích lực cơ cấu phẳng: Phân loại lực tác dụng (lực phát động $M_đ$, lực cản kỹ thuật $P_c$, trọng lượng $G_i$, lực quán tính $P_{qt}, M_{qt}$, phản lực khớp động gồm áp lực pháp tuyến $N_{ij}$ và lực ma sát $F_{ij}$); ứng dụng nguyên lý Đalămbe (D'Alembert); điều kiện tĩnh định $3n - (2p_5 + p_4) = 0$; quy trình giải áp lực khớp động theo từng nhóm Atxua; xác định lực cân bằng $P_{cb}$ hoặc mômen cân bằng $M_{cb}$ trên khâu dẫn bằng phương pháp cân bằng tĩnh học và phương pháp di chuyển khả dĩ (nguyên lý công ảo: $\sum \vec{P}_i \cdot \vec{v}_i + \sum \vec{M}_i \cdot \vec{\omega}_i = 0$).
  • Chương IV: Ma sát trong khớp động: Hiện tượng ma sát khô, ướt, nửa khô, nửa ướt; định luật Coulomb về ma sát trượt khô ($F = fN$), góc ma sát $\phi$, nón ma sát và hiện tượng tự hãm; ma sát lăn ($M_{msl} = k_L N$) và bản chất do tính đàn hồi trễ của vật liệu; ma sát trong các khớp cụ thể: rãnh tam giác (hệ số ma sát thay thế $f' = f/\sin\gamma$), mặt phẳng nghiêng, rãnh nghiêng tam giác, khớp ren vít (ren vuông, ren tam giác $f' = f/\cos\beta$), khớp quay (mômen ma sát $M_{ms} = \lambda f' r Q$, bán kính vòng tròn ma sát $\rho = \lambda r f'$, hiện tượng tự hãm và khớp quay có độ hở).

Kiến thức nền tảng được xây dựng

  • Lý thuyết chuỗi động học và liên kết khớp: Xác định mối quan hệ ràng buộc hình học giữa các khâu chuyển động tương đối trong không gian 3 chiều và mặt phẳng 2 chiều.
  • Nguyên lý phân chia nhóm tĩnh định Assur: Nền tảng phân rã các hệ thống cơ cấu phức tạp thành các đơn vị cấu trúc có bậc tự do bằng 0 để giải quyết tuần tự các bài toán cơ học.
  • Nguyên lý D'Alembert và Nguyên lý di chuyển khả dĩ: Chuyển đổi bài toán động lực học về bài toán cân bằng tĩnh học tĩnh định để tính toán tải trọng tác dụng và phản lực liên kết.
  • Định luật ma sát và lý thuyết tiếp xúc: Cơ sở tính toán tiêu hao năng lượng, hiệu suất truyền động và các điều kiện tự hãm cơ khí.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc hiểu và chuyển đổi kết cấu cơ khí thực tế sang lược đồ động học; xác định chính xác bậc tự do; nhận diện các ràng buộc thừa, ràng buộc trùng và bậc tự do thừa.
  • Kỹ năng phân tích: Thiết lập hệ phương trình vectơ vận tốc, gia tốc, lực; áp dụng định lý đồng dạng thuận và nguyên lý di chuyển khả dĩ vào tính toán cơ cấu.
  • Kỹ năng thực hành: Dựng họa đồ vectơ chuyển vị, vận tốc, gia tốc và đa giác lực theo tỷ xích chuẩn ($\mu_l, \mu_v, \mu_a, \mu_P$) cho các cơ cấu công nghiệp như động cơ đốt trong, cơ cấu culít, máy sàng lắc.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm kết hợp giữa diễn dịch lý thuyết cơ học giải tích và mô hình hóa hình học trực quan. Mỗi nội dung lý thuyết đều bắt đầu từ việc định nghĩa mô hình trừu tượng, xây dựng công thức toán học và chuyển hóa thành quy tắc dựng hình họa đồ.

Hệ thống bài tập và nghiên cứu tình huống trong tài liệu được thiết kế bám sát các cơ cấu máy điển hình:

  • Cơ cấu 4 khâu bản lề phẳng: Mô hình cơ bản dùng để minh họa phương pháp dựng họa đồ vị trí, vận tốc, gia tốc và phân tích định lý đồng dạng thuận.
  • Cơ cấu tay quay - con trượt trong động cơ đốt trong: Ứng dụng để khảo sát chuyển động của pittông, thanh truyền, trục khuỷu và tính toán áp lực khớp động, lực cân bằng.
  • Cơ cấu culít: Trường hợp nghiên cứu chuyển động tương đối giữa hai khâu có khớp trượt quay, phục vụ tính toán gia tốc Coriolis ($\vec{a}_k$).
  • Cơ cấu máy sàng lắc: Mô hình gồm nhiều nhóm tĩnh định Atxua nối tiếp, hướng dẫn kỹ thuật tách và giải bài toán động học/động lực học từ nhóm xa khâu dẫn về nhóm gần khâu dẫn.
  • Cơ cấu vẽ đường thẳng Peaucellier-Lipkin và cơ cấu cam cần lắc đáy lăn: Các trường hợp phân tích chuyên sâu về ràng buộc thừa và bậc tự do thừa.

Giáo trình cung cấp các bài tập giải mẫu chi tiết từng bước: từ khâu phân tích bậc tự do, lập phương trình vectơ, chọn điểm cực họa đồ ($p, \pi$), chọn tỷ xích đo lường đến đo đạc và tính giá trị số học.

Phương pháp đánh giá kết quả học tập tập trung vào năng lực tính toán chính xác bậc tự do, kỹ năng dựng đúng họa đồ vận tốc/gia tốc theo tỷ xích và khả năng cân bằng lực trên khâu dẫn. Người học tự học cần tuân thủ tiến trình: nghiên cứu kỹ định nghĩa hình học $\rightarrow$ tự vẽ lại các lược đồ theo tỷ xích $\rightarrow$ giải hệ phương trình vectơ bằng cả phương pháp giải tích và họa đồ.

Điểm nổi bật và cập nhật

  • Cập nhật phân loại hệ thống máy hiện đại: Tài liệu bổ sung khái niệm về máy tự động, máy truyền biến đổi thông tin và các cơ cấu nhiều bậc tự do như tay máy, người máy (robotics), trong đó phân định rõ sự khác biệt: cơ cấu robot không có khâu bị dẫn phụ thuộc hoàn toàn mà mỗi khâu được điều khiển bằng một kích hoạt riêng biệt.
  • Chuẩn hóa phương pháp tính bậc tự do: Giáo trình làm rõ phương pháp loại bỏ các yếu tố ảnh hưởng sai lệch đến kết quả tính toán bậc tự do thực tế bằng việc lượng hóa cụ thể số ràng buộc trùng ($R_{trung}$), ràng buộc thừa ($R_{thua}$) và bậc tự do thừa ($W_{thua}$).
  • Ứng dụng hệ số ma sát thay thế ($f'$): Đơn giản hóa bài toán tính toán ma sát phức tạp trong các bộ truyền tiếp xúc góc bằng cách quy đổi về bài toán ma sát trên mặt phẳng nghiêng thông qua hệ số thay thế: $f' = f/\sin\gamma$ (đối với rãnh tam giác) và $f' = f/\cos\beta$ (đối với ren tam giác).
  • Khảo sát toàn diện cơ cấu tiếp xúc quay: Phân tích giải tích chi tiết sự phân bố áp suất $p(\alpha)$ trên ngẫng trục, chứng minh định luật Coulomb cho tổng áp lực và tổng lực ma sát trên bề mặt cong, đồng thời làm rõ hiện tượng tự hãm và chuyển động của khớp quay có độ hở.
  • Gắn kết thực tiễn chế tạo máy: Mọi bài toán lực học đều gắn liền với các thông số tải trọng công nghệ thực tế như lực cắt gọt kim loại, lực cản của đất trong máy cày, tải trọng nâng chuyển và lực quán tính trong các máy chuyển động tốc độ cao.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Tài liệu phục vụ trực tiếp cho sinh viên năm thứ hai và năm thứ ba thuộc các ngành: Kỹ thuật Cơ khí, Cơ khí Chế tạo máy, Cơ điện tử, Sư phạm Kỹ thuật công nghiệp tại các trường đại học kỹ thuật.
  • Điều kiện tiên quyết (Prerequisites): Để tiếp thu nội dung giáo trình, người học cần hoàn thành các học phần:
    • Toán cao cấp: Giải tích vectơ, đại số tuyến tính, hình học giải tích và lượng giác.
    • Vật lý đại cương: Cơ học cổ điển và các định luật bảo toàn.
    • Cơ học lý thuyết: Phần Tĩnh học (hệ lực cân bằng, ngẫu lực), Động học (chuyển động phức hợp của điểm và vật rắn) và Động lực học (nguyên lý D'Alembert).
    • Hình họa - Vẽ kỹ thuật: Kỹ năng biểu diễn hình học và đọc bản vẽ cơ khí.
  • Giảng viên: Sử dụng làm tài liệu khung để xây dựng đề cương bài giảng, thiết kế ngân hàng đề thi, hướng dẫn bài tập lớn và đồ án môn học Nguyên lý máy.
  • Kỹ sư và học viên sau đại học: Dùng làm tài liệu tra cứu các công thức giải tích bậc tự do, phương pháp phân tích lực trên chuỗi động tĩnh định và tính toán tổn thất ma sát trong thiết kế máy mới.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên, giảng viên và kỹ sư thuộc khối ngành Kỹ thuật Cơ khí, đặc biệt là chuyên ngành Cơ khí Chế tạo máy và Sư phạm Kỹ thuật Cơ khí tại các trường đại học kỹ thuật.

2. Cần kiến thức nền nào để học?

Người học bắt buộc phải nắm vững kiến thức Cơ học lý thuyết (tĩnh học, động học, động lực học vật rắn), Toán giải tích vectơ, Đại số ma trận và kỹ năng dựng hình kỹ thuật cơ bản từ môn Hình họa - Vẽ kỹ thuật.

3. Điểm khác biệt với giáo trình khác?

Tài liệu tập trung xử lý hệ thống bài toán cơ cấu phẳng bằng việc kết hợp chặt chẽ giữa lý thuyết phân loại nhóm tĩnh định Assur (Atxua) và phương pháp giải bằng họa đồ vectơ (vận tốc, gia tốc, lực), đồng thời đi sâu vào bản chất vật lý của hiện tượng ma sát và điều kiện tự hãm trong các loại khớp động.

4. Làm sao để tự học hiệu quả?

Người học nên kết hợp đọc lý thuyết với việc thực hành vẽ lại các lược đồ động học, tự chọn tỷ xích để giải các bài toán họa đồ mẫu (cơ cấu 4 khâu bản lề, culít, máy sàng lắc), sau đó đối chiếu kết quả với các công thức giải tích tương ứng.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình tích hợp hệ thống bài tập mẫu kèm lời giải chi tiết ở cuối mỗi chương. Để mở rộng, người học có thể sử dụng bổ trợ các tài liệu về Chi tiết máy, Sổ tay thiết kế cơ khí và các phần mềm mô phỏng động học cơ cấu.

Kết luận

Giáo trình Nguyên lý máy của tác giả Lê Cung là tài liệu học thuật chuẩn hóa, cung cấp nền tảng toàn diện về cấu trúc, động học, động lực học và ma sát trong cơ cấu cơ khí phẳng.

Tiến trình học tập đề xuất:

  1. Nắm vững định nghĩa khâu, khớp và phương pháp tính bậc tự do ($W$) tại Chương I.
  2. Thực hành thuần thục phương pháp họa đồ vận tốc và gia tốc tại Chương II.
  3. Vận dụng nguyên lý D'Alembert và nguyên lý di chuyển khả dĩ để giải quyết bài toán lực tại Chương III.
  4. Đánh giá điều kiện làm việc thực tế, tổn thất cơ năng và tính tự hãm tại Chương IV.

Người học nên kết hợp nghiên cứu giáo trình cùng các tài liệu học phần Chi tiết máy và Đồ án môn học để hoàn thiện năng lực tính toán, thiết kế hệ thống cơ khí.
