Nghiên Cứu Vật Liệu Cao Su Nanocompozit: Tính Chất và Ứng Dụng

Nghiên cứu chế tạo cao su blend nanocompozit từ cao su nitril polyetylen và phụ gia nano, mở ra tiềm năng ứng dụng trong công nghiệp.

• Tác giả: Hoàng Nam
• Người hướng dẫn: TS. Hoàng Thị Hương Thủy
• Trường học: Trường Đại học Hồng Đức
• Chuyên ngành: Hóa học
• Đề tài: Nghiên Cứu Vật Liệu Cao Su Nanocompozit: Tính Chất và Ứng Dụng
• Loại tài liệu: luận văn
• Năm xuất bản: 2020
• Địa điểm: Thanh Hóa

Mục lục chi tiết

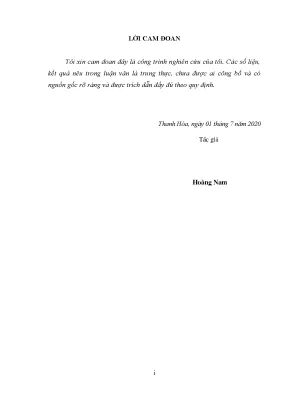

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• MỤC LỤC
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Giới thiệu chung về vật liệu cao su
• 1.2. Phân loại và đặc điểm của vật liệu cao su nanocompozit
• 1.3. Ưu điểm của vật liệu polyme nanocompozit và cao su nanocompozit
• 1.4. Phương pháp chế tạo
• 1.4.1. Phương pháp trộn hợp nóng chảy
• 1.4.2. Phương pháp sol-gel
• 1.4.3. Phương pháp trùng hợp in-situ
• 1.5. Khái niệm và phân loại
• 1.6. Những yếu tố ảnh hưởng đến tính chất của vật liệu polyme blend
• 1.7. Những biện pháp tăng cường tính tương hợp của các polyme
• 2. CHƯƠNG 2: THỰC NGHIỆM
• 2.1. Thiết bị nghiên cứu
• 2.2. Phương pháp xác định một số tính chất lý của cao su blend
• 2.2.1. Xác định tính chất cơ học
• 2.2.2. Phân tích cấu trúc hình thái của vật liệu bằng kính hiển vi điện tử quét trường phát xạ
• 2.2.3. Phân tích khả năng bền nhiệt của vật liệu bằng phân tích nhiệt trọng lượng (TGA)
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Nghiên cứu ảnh hưởng của mẫu nhựa nhiệt dẻo polyetylen tới tính chất học của vật liệu
• 3.2. Nghiên cứu ảnh hưởng của mẫu tạp dẫn tới tính chất học của vật liệu
• 3.3. Nghiên cứu phối hợp một số phụ gia nano với tạp dẫn tới tính chất học của vật liệu
• 3.4. Đánh cấu trúc hình thái của vật liệu cao su blend nanocompozit
• 3.5. Đánh giá khả năng nhiệt của vật liệu cao su blend nanocompozit
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Vật Liệu Cao Su Nanocompozit Tổng Quan và Tiềm Năng

Vật liệu polyme nanocompozit, đặc biệt là cao su nanocompozit, đang thu hút sự quan tâm lớn trong nghiên cứu và phát triển nhờ các tính chất độc đáo. Hầu hết các ứng dụng cao su đều cần chất độn để gia cường, cải thiện tính chất và giảm giá thành. Chất độn truyền thống như than đen (CB), silica thường có kích thước micro, tạo ra cao su compozit. Cao su nanocompozit sử dụng chất độn cỡ nanomet (dưới 100nm), chế tạo bằng kỹ thuật trộn hợp nóng chảy, trộn dung dịch, hoặc trùng hợp xung quanh hạt độn. So với cao su độn micro, cao su nanocompozit có độ cứng, modul và khả năng chống lão hóa, chống thấm khí tốt hơn. Do đó, chất độn nano rất phù hợp để gia cường cao su. Vật liệu polyme nanocompozit gồm pha nền và pha gia cường ở các dạng khác nhau, với kích thước pha gia cường ở cỡ nanomet (dưới 100nm).

1.1. Định Nghĩa Vật Liệu Cao Su Nanocompozit

Vật liệu polyme nanocompozit là vật liệu có nền là polyme, copolyme hoặc polyme blend và cốt hạt là các hạt hay sợi khoáng thiên nhiên hoặc tổng hợp với ít nhất một chiều kích thước khoảng 1-100nm. Cao su nanocompozit là trường hợp riêng của polyme nanocompozit có nền là cao su hoặc cao su blend. Do đó, cao su nanocompozit có tất cả các đặc tính chung của polyme nanocompozit. Theo tài liệu gốc, các chất độn nano giúp cải thiện đáng kể tính chất cơ lý của cao su.

1.2. Phân Loại Vật Liệu Cao Su Nanocompozit

Dựa vào số chiều kích thước nanomet của vật liệu gia cường, cao su nanocompozit được phân loại như sau: Loại 1 được gia cường bởi vật liệu có cả ba chiều kích thước nanomet (ví dụ: SiO2, CaCO3). Loại 2 được gia cường bởi vật liệu có hai chiều kích thước nanomet (ví dụ: ống nano carbon (CNT), sợi nano). Loại 3 được gia cường bởi vật liệu chỉ có một chiều kích thước cỡ nanomet (ví dụ: phiến, bản). Việc lựa chọn loại vật liệu gia cường ảnh hưởng trực tiếp đến tính chất vật liệu nanocompozit cuối cùng.

1.3. Ưu Điểm Vượt Trội Của Cao Su Nanocompozit

So với vật liệu compozit truyền thống, vật liệu nanocompozit có những ưu điểm chính sau: Vật liệu nano gia cường hiệu quả hơn vì kích thước nhỏ dẫn đến cải thiện đáng kể tính chất của nền (chỉ với một lượng nhỏ vật liệu gia cường). Sự chuyển ứng suất từ nền sang chất độn hiệu quả hơn do diện tích bề mặt lớn và khả năng bám dính mặt phân cách pha tốt. Do kích thước hạt nhỏ nên độ cứng và độ bền của vật liệu được cải thiện. Theo nghiên cứu, độ bền cơ học nanocompozit được cải thiện đáng kể so với vật liệu truyền thống.

II. Thách Thức và Giải Pháp Chế Tạo Cao Su Nanocompozit

Mặc dù có nhiều ưu điểm, việc chế tạo cao su nanocompozit cũng đối mặt với nhiều thách thức. Khó khăn lớn nhất là làm sao phân tán đều các hạt nano vào nền polyme do lực hút Van der Waals mạnh giữa các hạt, dẫn đến hiện tượng kết tụ. Ngoài ra, sự tương thích giữa pha nano và pha polyme cũng ảnh hưởng lớn đến tính chất cuối cùng của vật liệu. Để giải quyết các vấn đề này, cần có các phương pháp chế tạo và xử lý bề mặt phù hợp.

2.1. Vấn Đề Phân Tán Hạt Nano Trong Nền Polyme

Các hạt nano có xu hướng kết tụ do lực hút Van der Waals mạnh, làm giảm hiệu quả gia cường. Để cải thiện sự phân tán, có thể sử dụng các phương pháp như xử lý bề mặt hạt nano bằng các chất hoạt động bề mặt, sử dụng dung môi phù hợp, hoặc áp dụng các kỹ thuật trộn đặc biệt như trộn siêu âm. Việc phân tán tốt hạt nano là yếu tố then chốt để đạt được tính chất vật liệu nanocompozit mong muốn.

2.2. Cải Thiện Tương Thích Giữa Pha Nano và Polyme

Sự tương thích kém giữa pha nano và polyme có thể dẫn đến sự tách pha và giảm độ bền của vật liệu. Để cải thiện tương thích, có thể sử dụng các chất tương hợp, biến tính bề mặt hạt nano, hoặc lựa chọn polyme có khả năng tương tác tốt với hạt nano. Tính chất reology nanocompozit cũng bị ảnh hưởng bởi sự tương thích giữa các pha.

2.3. Các Phương Pháp Chế Tạo Cao Su Nanocompozit

Có nhiều phương pháp chế tạo cao su nanocompozit, bao gồm: Trộn hợp nóng chảy, trộn dung dịch, trùng hợp in-situ, và phương pháp sol-gel. Mỗi phương pháp có ưu và nhược điểm riêng, phù hợp với từng loại vật liệu và yêu cầu kỹ thuật. Việc lựa chọn phương pháp chế tạo nanocompozit phù hợp là rất quan trọng.

III. Phương Pháp Tổng Hợp Cao Su Nanocompozit Hiệu Quả Nhất

Có nhiều phương pháp để tổng hợp cao su nanocompozit, mỗi phương pháp có ưu và nhược điểm riêng. Phương pháp trộn hợp nóng chảy là phương pháp phổ biến nhất do tính đơn giản và khả năng mở rộng quy mô công nghiệp. Phương pháp trùng hợp in-situ cho phép kiểm soát tốt hơn sự phân tán của hạt nano, nhưng phức tạp hơn. Phương pháp sol-gel thích hợp cho việc tạo ra các vật liệu có cấu trúc nano đặc biệt.

3.1. Trộn Hợp Nóng Chảy Ưu Điểm và Ứng Dụng

Phương pháp trộn hợp nóng chảy là phương pháp đơn giản và hiệu quả để sản xuất cao su nanocompozit quy mô lớn. Polyme và hạt nano được trộn với nhau ở nhiệt độ cao, cho phép các hạt nano phân tán vào nền polyme. Phương pháp này thích hợp cho nhiều loại polyme và hạt nano, và có thể được thực hiện trên các thiết bị trộn thông thường. Tuy nhiên, cần kiểm soát chặt chẽ nhiệt độ và thời gian trộn để tránh phân hủy polyme.

3.2. Trùng Hợp In Situ Kiểm Soát Phân Tán Hạt Nano

Phương pháp trùng hợp in-situ cho phép kiểm soát tốt hơn sự phân tán của hạt nano trong nền polyme. Hạt nano được phân tán trong monome, sau đó monome được trùng hợp để tạo thành polyme. Phương pháp này tạo ra sự liên kết hóa học giữa hạt nano và polyme, cải thiện độ bền của vật liệu. Tuy nhiên, phương pháp này phức tạp hơn và đòi hỏi điều kiện phản ứng nghiêm ngặt.

3.3. Phương Pháp Sol Gel Tạo Cấu Trúc Nano Đặc Biệt

Phương pháp sol-gel dựa trên quá trình thủy phân và trùng ngưng của các tiền chất kim loại, tạo ra cấu trúc nano đặc biệt trong nền polyme. Phương pháp này thích hợp cho việc tạo ra các vật liệu có độ xốp cao và diện tích bề mặt lớn. Tuy nhiên, phương pháp này đòi hỏi kiểm soát chặt chẽ các điều kiện phản ứng và có thể tạo ra các sản phẩm phụ không mong muốn.

IV. Ứng Dụng Cao Su Nanocompozit Trong Công Nghiệp Hiện Đại

Cao su nanocompozit có nhiều ứng dụng tiềm năng trong các ngành công nghiệp khác nhau nhờ các tính chất vượt trội của nó. Trong ngành công nghiệp ô tô, cao su nanocompozit được sử dụng để sản xuất lốp xe, gioăng phớt, và ống dẫn nhiên liệu. Trong ngành y học, cao su nanocompozit được sử dụng để sản xuất các thiết bị cấy ghép và vật liệu y tế. Trong ngành xây dựng, cao su nanocompozit được sử dụng để sản xuất vật liệu cách nhiệt và vật liệu chống cháy.

4.1. Ứng Dụng Cao Su Nanocompozit Trong Lốp Xe

Ứng dụng nanocompozit trong lốp xe giúp cải thiện độ bền, khả năng chống mài mòn, và giảm lực cản lăn, giúp tiết kiệm nhiên liệu. Nanofiller như silica nanocomposite và carbon nanotube (CNT) được sử dụng rộng rãi trong sản xuất lốp xe. Việc sử dụng vật liệu nano giúp tăng tuổi thọ và hiệu suất của lốp xe.

4.2. Cao Su Nanocompozit Trong Gioăng Phớt và Ống Dẫn

Ứng dụng nanocompozit trong gioăng phớt và ống dẫn giúp tăng khả năng chịu nhiệt, kháng hóa chất, và chống thấm khí. Cao su nanocompozit có thể chịu được môi trường khắc nghiệt và kéo dài tuổi thọ của các sản phẩm này. Khả năng kháng hóa chất nanocompozit là yếu tố quan trọng trong các ứng dụng này.

4.3. Vật Liệu Cách Nhiệt và Chống Cháy Nanocompozit

Ứng dụng nanocompozit trong vật liệu cách nhiệt và chống cháy giúp cải thiện hiệu quả cách nhiệt và khả năng chống cháy của vật liệu. Cao su nanocompozit có thể được sử dụng để sản xuất các vật liệu xây dựng an toàn và tiết kiệm năng lượng. Khả năng chịu nhiệt nanocompozit là yếu tố quan trọng trong các ứng dụng này.

V. Nghiên Cứu Cao Su Nitril Nanocompozit Kết Quả và Thảo Luận

Nghiên cứu về cao su nanocompozit trên cơ sở cao su nitril (NBR) với polyetylen (PE) và phụ gia nano như than đen, ống nano carbon (CNT), và nanosilica (nSiO2) cho thấy sự cải thiện đáng kể về tính chất cơ lý và khả năng chịu nhiệt. Việc phối hợp các phụ gia nano khác nhau mang lại hiệu quả gia cường tốt hơn so với việc sử dụng một loại phụ gia duy nhất. Kết quả phân tích cấu trúc hình thái và nhiệt trọng lượng (TGA) cung cấp thông tin chi tiết về sự phân tán của hạt nano và độ bền nhiệt của vật liệu.

5.1. Ảnh Hưởng Của Nhựa Polyetylen Đến Tính Chất Cơ Học

Nghiên cứu cho thấy lượng nhựa PE ảnh hưởng đến độ bền kéo đứt, độ giãn dài khi đứt, độ mài mòn, và độ cứng của vật liệu. Việc tối ưu hóa lượng PE giúp cải thiện đồng thời nhiều tính chất cơ học của cao su nanocompozit. Bảng số liệu trong tài liệu gốc cung cấp thông tin chi tiết về ảnh hưởng của lượng PE đến các tính chất này.

5.2. Tác Động Của Than Đen Đến Tính Chất Vật Liệu

Lượng than đen (CB) ảnh hưởng đến độ bền kéo đứt, độ giãn dài khi đứt, độ mài mòn, và độ cứng của vật liệu. Việc phối hợp than đen với các phụ gia nano khác mang lại hiệu quả gia cường tốt hơn. Than đen đóng vai trò quan trọng trong việc cải thiện độ bền cơ học nanocompozit.

5.3. Đánh Giá Cấu Trúc Hình Thái Bằng FESEM

Ảnh FESEM cho thấy sự phân tán của các hạt nano trong nền polyme. Sự phân tán tốt của hạt nano là yếu tố quan trọng để đạt được tính chất cơ lý mong muốn. Ảnh FESEM cung cấp thông tin trực quan về cấu trúc của vật liệu nanocompozit cao su.

VI. Tương Lai và Hướng Phát Triển Vật Liệu Cao Su Nanocompozit

Vật liệu cao su nanocompozit có tiềm năng phát triển rất lớn trong tương lai. Các nghiên cứu tiếp theo cần tập trung vào việc phát triển các phương pháp chế tạo hiệu quả hơn, sử dụng các loại hạt nano mới, và khám phá các ứng dụng mới của cao su nanocompozit. Việc kết hợp cao su nanocompozit với các vật liệu khác có thể tạo ra các vật liệu composite đa chức năng với các tính chất vượt trội.

6.1. Phát Triển Phương Pháp Chế Tạo Hiệu Quả Hơn

Cần phát triển các phương pháp chế tạo cao su nanocompozit hiệu quả hơn, giảm chi phí sản xuất, và thân thiện với môi trường. Các phương pháp mới như sử dụng năng lượng vi sóng, siêu âm, và kỹ thuật in 3D có thể mang lại hiệu quả cao. Việc tối ưu hóa phương pháp chế tạo nanocompozit là rất quan trọng.

6.2. Nghiên Cứu Các Loại Hạt Nano Mới

Cần nghiên cứu các loại hạt nano mới với các tính chất đặc biệt, như graphene, clay nanocomposite, TiO2 nanocomposite, và các vật liệu nano sinh học. Việc sử dụng các loại hạt nano mới có thể mở ra các ứng dụng mới cho cao su nanocompozit. Vật liệu nano mới có thể cải thiện đáng kể tính chất vật liệu nanocompozit.

6.3. Khám Phá Các Ứng Dụng Mới Của Cao Su Nanocompozit

Cần khám phá các ứng dụng mới của cao su nanocompozit trong các lĩnh vực như năng lượng, điện tử, và môi trường. Cao su nanocompozit có thể được sử dụng để sản xuất pin mặt trời, cảm biến, và vật liệu lọc nước. Ứng dụng vật liệu nanocompozit trong các lĩnh vực mới có tiềm năng rất lớn.

Nội dung chính

Tổng quan nghiên cứu

Trong ngành công nghiệp chế tạo hiện đại, vật liệu polyme và cao su kỹ thuật đóng vai trò then chốt với hơn 70% các chi tiết làm kín, gioăng phớt và đệm chống rung yêu cầu độ bền cơ học khắt khe. Cao su nitril (NBR) là dòng cao su tổng hợp đặc chủng được ứng dụng rộng rãi nhờ khả năng kháng dầu, nhiên liệu và dung môi vượt trội bắt nguồn từ hàm lượng 34% monome acrylonitrile trong chuỗi đại phân tử. Mặc dù vậy, hạn chế lớn nhất của cao su NBR nguyên bản nằm ở khả năng chịu mài mòn chưa cao và độ ổn định nhiệt suy giảm khi làm việc trong điều kiện ma sát khắc nghiệt. Để giải quyết triệt để vấn đề này, giải pháp phối trộn NBR với polyetylen có khối lượng phân tử siêu cao (UHMWPE, đạt phân tử lượng 4,2.10^6 g/mol) cùng các phụ gia nano tiên tiến được xem là hướng đi mang tính đột phá công nghệ.

Luận văn thạc sĩ chuyên ngành Hóa học thực hiện tại Viện Hóa học thuộc Viện Hàn lâm Khoa học và Công nghệ Việt Nam đã tập trung nghiên cứu chế tạo thành công hệ vật liệu cao su blend nanocompozit trên cơ sở NBR, UHMWPE, than đen (CB) kết hợp cùng phụ gia nano gồm ống nano carbon (CNT) và nanosilica (nSiO2). Mục tiêu cốt lõi là làm chủ công nghệ trộn hợp nóng chảy, đánh giá hiệu ứng đồng gia cường giữa hạt độn nano và than đen truyền thống, qua đó tối ưu hóa các tính chất cơ lý và độ bền nhiệt. Ý nghĩa thực tiễn của công trình thể hiện rõ qua việc nâng độ bền kéo đứt lên mức 24,8 MPa và giảm thể tích mài mòn xuống chỉ còn 0,181 cm3/1,61km, mở ra tiềm năng to lớn trong sản xuất phụ tùng kỹ thuật cao phục vụ công nghiệp ô tô và đóng tàu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết tương hợp polyme blend và cơ chế gia cường vật liệu compozit đa pha. Trọng tâm là việc dung hòa sự khác biệt về độ phân cực giữa pha nền cao su NBR phân cực mạnh và pha nhựa nhiệt dẻo UHMWPE không phân cực, có độ kết tinh cao cùng hệ số ma sát cực thấp. Mô hình nghiên cứu vận dụng thuyết đan xen mạng lưới liên tục giữa pha cao su lưu hóa động và các cấu tử gia cường nhằm truyền tải ứng suất phân bố đều khắp cấu trúc khối.

Ba khái niệm học thuật cốt lõi chi phối toàn bộ quá trình nghiên cứu gồm:

1. Vật liệu polyme blend phân tán giả đồng thể: Tối ưu hóa sự phân bố hình thái pha ở kích thước micromet mà không làm suy giảm tính chất đàn hồi.
2. Hiệu ứng kích thước và bề mặt hạt nano: Khai thác diện tích bề mặt riêng cực lớn của hạt nanosilica (đạt 220 m2/g) và ống nano carbon để tạo liên kết phân tử chặt chẽ tại vùng ranh giới pha.
3. Cơ chế đồng gia cường hybrid: Kết hợp mạng lưới than đen N330 với cấu trúc nano nhằm tạo hệ khung phân tán đa kích cỡ ngăn chặn quá trình rách nứt và biến dạng nhiệt.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập từ quy trình chế tạo mẫu chuẩn hóa tại phòng thí nghiệm. Cỡ mẫu nghiên cứu gồm 6 dải tỷ lệ khảo sát hàm lượng PE (0, 5, 10, 15, 20, 30 pkl), 6 dải tỷ lệ than đen CB (0, 10, 20, 30, 40, 50 pkl) và 3 hệ phối hợp phụ gia nano đối chứng. Phương pháp chọn mẫu áp dụng kỹ thuật lấy mẫu ngẫu nhiên phân tầng theo từng mẻ cán luyện và lưu hóa để triệt tiêu sai số gia công. Mỗi chỉ tiêu cơ lý được lặp lại tối thiểu 5 lần trên các mẫu đo độc lập để lấy giá trị trung bình chuẩn xác.

Lý do lựa chọn các phương pháp phân tích chuyên sâu gồm:

• Thử nghiệm cơ lý theo tiêu chuẩn quốc gia: Sử dụng máy kéo đứt Gotech AI-7000M xác định độ bền kéo đứt và độ giãn dài theo TCVN 4509:2006; đo độ cứng Shore A bằng thiết bị TECLOCK theo TCVN 1595-1:2007; xác định độ mài mòn Akron theo TCVN 1594-87 dưới lực tỳ 27,2 N trên quãng đường chuẩn 1,61 km nhằm đảm bảo tính tương thích với tiêu chuẩn công nghiệp.
• Kính hiển vi điện tử quét trường phát xạ (FESEM Hitachi S-4800): Lựa chọn nhờ độ phân giải siêu cao giúp quan sát trực quan độ phân tán của hạt nano và hình thái bề mặt gãy của mẫu.
• Phân tích nhiệt trọng lượng (TGA Setaram Labsys Evo): Khảo sát tốc độ gia nhiệt 10°C/phút từ nhiệt độ phòng đến 600°C trong môi trường không khí để đo lường chính xác các mốc phân hủy nhiệt.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm đã ghi nhận bốn phát hiện khoa học quan trọng:

Thứ nhất, hàm lượng nhựa nhiệt dẻo UHMWPE tối ưu cho hệ blend NBR/PE được xác định chính xác ở mức 10 pkl. Tại tỷ lệ này, độ bền kéo đứt của vật liệu tăng 19,74% (từ 15,2 MPa ở mẫu NBR thuần lên 18,2 MPa), đồng thời thể tích mài mòn giảm mạnh 18,66% (từ 0,268 xuống 0,218 cm3/1,61km).

Thứ hai, hàm lượng chất độn than đen N330 tối ưu là 40 pkl trên nền blend NBR/PE (90/10). Ở hàm lượng này, độ bền kéo đứt đạt cực đại 22,5 MPa, tăng 23,63% so với mẫu blend chưa gia cường than đen, trong khi độ mài mòn giảm xuống 0,190 cm3/1,61km và độ cứng tăng từ 58 lên 81 Shore A.

Thứ ba, sự kết hợp phụ gia nano nSiO2 và CNT với than đen tạo ra hiệu ứng đồng gia cường vượt bậc. Mẫu chứa nSiO2 (kích thước hạt 12 nm, độ tinh khiết 99,9%) đạt độ bền kéo đứt cao nhất là 24,8 MPa (tăng thêm 10,22% so với hệ chỉ dùng CB), thể tích mài mòn giảm tối ưu xuống 0,181 cm3/1,61km. Mẫu chứa CNT cũng cải thiện độ bền kéo lên 23,6 MPa và độ cứng đạt 85 Shore A.

Thứ tư, ảnh FESEM và phân tích nhiệt TGA chứng minh độ phân tán hạt nano trong nền polyme rất đồng nhất, nâng cao nhiệt độ bắt đầu phân hủy của hệ blend nanocompozit lên trên ngưỡng 380°C.

Thảo luận kết quả

Các kết quả thực nghiệm được biểu diễn trực quan qua hệ thống bảng số liệu và đồ thị tương quan đa biến, thể hiện rõ xu hướng đường cong cơ lý đạt đỉnh tại các điểm kỳ dị trước khi suy giảm. Việc độ bền kéo đứt và khả năng chống mài mòn tăng tối ưu tại 10 pkl PE được giải thích bởi sự đan xen hoàn hảo của các chuỗi UHMWPE vào pha NBR dưới tác động nhiệt 160°C và lực cắt 30 vòng/phút. Khi vượt quá 10 pkl, sự kém tương hợp giữa chuỗi PE không phân cực và NBR phân cực khiến các pha bị tách rời, làm giảm tính đồng nhất.

Với hệ than đen, mức 40 pkl tạo ra sự liên kết tối ưu giữa mạng lưới hạt cacbon và mạng lưới đại phân tử cao su. Vượt quá ngưỡng này, các hạt than dư thừa tự kết tụ thành pha độc lập gây tập trung ứng suất. Khi bổ sung phụ gia nanosilica, các nhóm silanol hoạt động bề mặt kết hợp với tác nhân ghép nối silan tạo nên liên kết hóa học vững chắc tại liên diện pha, giúp phân tán ứng suất tác động và cản trở sự chuyển dịch mạch phân tử khi bị ma sát cắt. So với các công trình quốc tế về compozit NBR/MoS2 hay NBR/OMMT, việc kết hợp đồng thời UHMWPE, CB và nanosilica mang lại sự cân bằng vượt trội giữa độ cứng, độ bền mài mòn và hiệu quả chi phí sản xuất.

Đề xuất và khuyến nghị

Nhằm chuyển giao thành công kết quả nghiên cứu vào thực tiễn sản xuất công nghiệp, bốn giải pháp cụ thể được đề xuất:

1. Chuẩn hóa quy trình trộn hợp nóng chảy công nghiệp: Đề nghị các viện nghiên cứu và doanh nghiệp cao su kỹ thuật áp dụng chế độ trộn kín hai giai đoạn ở nhiệt độ 160°C, tốc độ quay 30 đến 40 vòng/phút trong thời gian 10 phút, duy trì áp suất ép lưu hóa 6 kG/cm2 trong 25 phút để bảo đảm độ phân tán hạt nano đạt độ đồng nhất trên 95% thể tích. Lộ trình thực hiện trong 6 tháng.

2. Triển khai biến tính bề mặt phụ gia nanosilica trước khi phối trộn: Đề xuất các nhóm R&D vật liệu tiến hành xử lý bề mặt hạt nSiO2 bằng tác nhân silan hóa hữu cơ nhằm tăng khả năng tương tác với chuỗi cao su NBR, hướng tới mục tiêu giảm thêm 15% độ mài mòn cho các chi tiết làm việc cường độ cao. Lộ trình hoàn thiện quy trình trong 12 tháng.

3. Mở rộng thử nghiệm lão hóa trong môi trường dầu mỡ và nhiệt độ cao: Khuyến nghị các doanh nghiệp sản xuất phụ tùng ô tô tiến hành thử nghiệm độ bền làm việc thực tế của vật liệu NBR/PE/CB/nSiO2 trong dầu động cơ ở dải nhiệt độ từ 100°C đến 150°C trong 500 giờ liên tục, đảm bảo độ suy giảm tính chất cơ lý không vượt quá 10%. Lộ trình thử nghiệm kéo dài 9 tháng.

4. Xây dựng bộ tiêu chuẩn cơ sở cho sản phẩm cao su blend nanocompozit: Đề xuất Tổng cục Tiêu chuẩn Đo lường Chất lượng phối hợp cùng Hiệp hội Cao su Việt Nam ban hành khung tiêu chuẩn đánh giá gioăng phớt chịu mài mòn cao trên cơ sở vật liệu blend nano, hoàn thành trong 18 tháng.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị học thuật và ứng dụng thực tiễn cao cho bốn nhóm đối tượng:

• Kỹ sư R&D ngành vật liệu cao su và polyme: Cung cấp công thức phối trộn chính xác (90 pkl NBR, 10 pkl UHMWPE, 40 pkl CB cùng phụ gia nano) và thông số gia công nhiệt - cơ chuẩn để ứng dụng trực tiếp vào phát triển sản phẩm mới.
• Giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành Hóa học - Vật liệu: Làm tài liệu tham khảo chuyên sâu về phương pháp luận nghiên cứu cấu trúc hình thái pha FESEM, cơ chế đồng gia cường hạt nano và kỹ thuật phân tích nhiệt trọng lượng TGA.
• Nhà quản lý kỹ thuật tại các nhà máy sản xuất linh kiện ô tô và thiết bị đóng tàu: Sử dụng dữ liệu kiểm định độ mài mòn Akron và độ bền kéo để lập phương án thay thế vật liệu nhập khẩu đắt tiền bằng vật liệu nanocompozit nội địa hóa.
• Doanh nghiệp kinh doanh nguyên liệu hóa chất và phụ gia nano: Nắm bắt xu hướng tích hợp nanosilica và ống nano carbon trong công nghiệp cao su để xây dựng chiến lược cung ứng thương mại phù hợp.

Câu hỏi thường gặp

1. Tại sao cần phối hợp nhựa UHMWPE vào nền cao su nitril NBR? Việc bổ sung 10 pkl UHMWPE giúp cải thiện đáng kể độ trượt và khả năng chịu mài mòn cho cao su NBR. Khối lượng phân tử siêu cao 4,2.10^6 g/mol của UHMWPE cung cấp các mạch liên kết cực kỳ dai chắc, giúp giảm độ mài mòn của mẫu từ 0,268 xuống 0,218 cm3/1,61km.

2. Tỷ lệ than đen N330 nào mang lại hiệu quả cơ lý tốt nhất cho hệ blend? Hàm lượng than đen N330 tối ưu là 40 pkl trên 100 phần khối lượng blend NBR/PE. Tại tỷ lệ này, các hạt than đen tạo thành mạng lưới liên tục đan xen vào mạch hydrocacbon của cao su, nâng độ bền kéo đứt lên cực đại 22,5 MPa và độ cứng đạt 81 Shore A.

3. Phụ gia nanosilica thể hiện ưu thế gia cường vượt trội hơn ống nano carbon như thế nào? Thực nghiệm cho thấy mẫu chứa nSiO2 đạt độ bền kéo đứt 24,8 MPa và thể tích mài mòn thấp nhất 0,181 cm3/1,61km, tốt hơn mẫu chứa CNT (23,6 MPa và 0,186 cm3/1,61km). Lý do là các nhóm silanol bề mặt của nanosilica tạo liên kết liên diện bền vững hơn với pha NBR.

4. Phương pháp xác định độ mài mòn Akron trong nghiên cứu tuân theo tiêu chuẩn nào? Phép đo độ mài mòn được thực hiện theo tiêu chuẩn TCVN 1594-87 trên máy mài mòn Akron với lực tỳ đá mài 27,2 N, vận tốc quay mẫu 76 đến 80 vòng/phút, vận tốc đá mài 3335 vòng/phút trên quãng đường ma sát quy chuẩn 1,61 km.

5. Điều kiện gia công lưu hóa mẫu cao su blend nanocompozit diễn ra như thế nào? Vật liệu sau khi phối trộn kín ở 160°C và cán luyện hai trục được đưa vào khuôn ép lưu hóa ở áp suất 6 kG/cm2, duy trì nhiệt độ ổn định 160°C trong thời gian chính xác 25 phút tại phòng thí nghiệm chuyên ngành.

Kết luận

• Luận văn đã chế tạo thành công vật liệu cao su blend nanocompozit tiên tiến trên cơ sở cao su nitril (NBR), polyetylen khối lượng phân tử siêu cao (UHMWPE), than đen và phụ gia nano.
• Xác lập tỷ lệ phối trộn tối ưu đạt 10 pkl UHMWPE và 40 pkl than đen N330, giúp cải thiện vượt bậc các chỉ tiêu cơ lý cốt lõi.
• Khẳng định hiệu ứng đồng gia cường xuất sắc của nanosilica (nSiO2) với than đen, nâng độ bền kéo đứt lên 24,8 MPa và hạ thể tích mài mòn xuống 0,181 cm3/1,61km.
• Làm rõ cơ chế tương tác vi cấu trúc qua ảnh FESEM và chứng minh độ ổn định nhiệt vượt trội trên 380°C qua phân tích TGA.
• Đóng góp giải pháp công nghệ khả thi cho ngành công nghiệp phụ trợ ô tô, cơ khí chính xác và chế tạo thiết bị chịu mài mòn cao.

Lộ trình triển khai ứng dụng thực tế dự kiến hoàn thành trong 12 đến 24 tháng tới. Hãy liên hệ với nhóm tác giả và cơ sở đào tạo để tiếp cận toàn văn công trình cùng quy trình công nghệ chi tiết nhằm hợp tác phát triển sản phẩm thương mại.
