Nghiên cứu và ứng dụng hệ thống tự động phân phối điện tại Hà Nội

Năng lượng điện đóng vai trò then chốt trong sự phát triển của mọi quốc gia. 117 trang · Đại học Bách Khoa Hà Nội · 2006.

• Tác giả: Phạm Văn Thắng
• Người hướng dẫn: PGS-TS Đắc Quốc Thắng
• Trường học: Đại học Bách Khoa Hà Nội
• Chuyên ngành: Mạng và hệ thống điện
• Đề tài: Nghiên cứu và ứng dụng hệ thống tự động phân phối điện tại Hà Nội
• Loại tài liệu: luận văn thực tập kỹ thuật
• Năm xuất bản: 2006
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. Chương 1: Giới thiệu chung và đặc điểm tình hình quận Đống Đa - TP Hà Nội
• 1.1. Đặc thù phát triển kinh tế và dân cư và Phương hướng chủ yếu qui hoạch phát triển quận Đống Đa - TP Hà Nội
• 1.1.1. Giới thiệu chung về Quận Đống Đa
• 1.2. Phương hướng chủ yếu qui hoạch phát triển của Quận Đống Đa
• 2. Chương 2: Đặc điểm lưới điện phân phối hiện tại của quận Đống Đa
• 2.1. Hiện trạng lưới điện phân phối
• 2.1.1. Lưới điện phân phối

Tóm tắt

I. Tổng Quan Hệ Thống Tự Động Phân Phối Điện Hà Nội

Năng lượng điện đóng vai trò then chốt trong sự phát triển của mọi quốc gia. Tại Việt Nam, đặc biệt là Thủ đô Hà Nội, việc đảm bảo chất lượng và độ tin cậy cung cấp điện là ưu tiên hàng đầu. Hệ thống phân phối điện, mắt xích cuối cùng đưa điện năng đến người tiêu dùng, đóng vai trò quyết định trong việc hiện thực hóa mục tiêu này. Để đáp ứng nhu cầu ngày càng cao về điện năng và nâng cao hiệu quả vận hành, ứng dụng tự động hóa lưới điện Hà Nội là một giải pháp tất yếu. Các nỗ lực cải tiến và đầu tư vào công nghệ tự động hóa phân phối điện đã và đang được triển khai mạnh mẽ, nhằm xây dựng một hệ thống điện thông minh, ổn định và tin cậy cho Thủ đô.

1.1. Vai trò của hệ thống phân phối điện trong lưới điện

Hệ thống phân phối điện đóng vai trò quan trọng trong việc truyền tải điện năng từ các trạm biến áp đến các hộ tiêu thụ. Một hệ thống phân phối hiệu quả đảm bảo cung cấp điện ổn định, giảm thiểu tổn thất điện năng và nâng cao độ tin cậy. "Hệ thống phân phối điện là một bộ phận quan trọng trong Hệ thống điện, là khâu cuối cùng để đưa điện năng đến các phụ tải sử dụng điện". Chính vì vậy, việc tối ưu hóa vận hành lưới điện Hà Nội đóng vai trò vô cùng quan trọng.

1.2. Xu hướng tự động hóa lưới điện trên thế giới và Việt Nam

Trên thế giới, xu hướng tự động hóa lưới điện đang phát triển mạnh mẽ, với việc ứng dụng các công nghệ tiên tiến như SCADA, hệ thống quản lý năng lượng, và các thiết bị thông minh. Tại Việt Nam, quá trình tự động hóa lưới điện đang được đẩy nhanh, đặc biệt tại các thành phố lớn như Hà Nội, nhằm nâng cao hiệu quả và độ tin cậy cung cấp điện. "Trong xu thÕ héi nhËp quèc tÕ, nªn kinh tÕ tri thøc ®ãng vai trß chñ ®¹o, c«ng nghiÖp lµ mòi nhän th× viÖc ®Çu t c¶i tiÕn kü thuËt ¸p dông c¸c c«ng nghÖ tù ®éng ho¸ líi ®iÖn lµ c«ng viÖc cÇn lµm cña EVN trong c¸c n¨m tíi."

II. Thách Thức Trong Phân Phối Điện Tại Hà Nội Hiện Nay

Mặc dù đã có những tiến bộ đáng kể, hệ thống phân phối điện tại Hà Nội vẫn đối mặt với nhiều thách thức. Tình trạng quá tải cục bộ, tổn thất điện năng cao, và thời gian mất điện kéo dài là những vấn đề cần được giải quyết. Cơ sở hạ tầng lưới điện còn nhiều hạn chế, đặc biệt là tại các khu vực đô thị cũ, gây khó khăn cho việc nâng cấp và mở rộng. Bên cạnh đó, việc tích hợp các nguồn năng lượng tái tạo vào lưới điện cũng đặt ra những yêu cầu mới về điều khiển và quản lý. Việc nghiên cứu và ứng dụng tự động hóa lưới điện Hà Nội là một giải pháp quan trọng để vượt qua những thách thức này.

2.1. Các vấn đề về tổn thất điện năng và độ tin cậy

Tổn thất điện năng là một vấn đề nhức nhối trong hệ thống phân phối điện. Nguyên nhân chủ yếu bao gồm tổn thất kỹ thuật (do dòng điện chạy qua dây dẫn) và tổn thất phi kỹ thuật (do trộm cắp điện, sai số đo đếm). Độ tin cậy cung cấp điện cũng là một vấn đề quan trọng, ảnh hưởng trực tiếp đến hoạt động sản xuất và sinh hoạt của người dân. "Khi toµn bé hÖ thèng vËn hµnh an toµn nhng hÖ thèng ph©n phèi cha tèi u th× toµn bé c¸c nç lùc cña c¸c kh©u ®Çu trë nªn v« nghÜa."

2.2. Khó khăn trong quản lý và vận hành lưới điện phức tạp

Lưới điện tại Hà Nội có cấu trúc phức tạp, với nhiều cấp điện áp và các thành phần khác nhau. Việc quản lý và vận hành lưới điện này đòi hỏi đội ngũ kỹ thuật viên có trình độ cao, cũng như các công cụ hỗ trợ hiện đại. Tuy nhiên, nguồn nhân lực và công cụ hiện tại vẫn còn nhiều hạn chế, gây khó khăn cho việc đảm bảo vận hành an toàn và hiệu quả. Đặc biệt, việc thiếu thông tin chi tiết về tình trạng lưới điện ảnh hưởng tới công tác giám sát và điều khiển lưới điện Hà Nội.

III. Cách Ứng Dụng Hệ Thống SCADA Cho Lưới Điện Hà Nội

Hệ thống SCADA (Supervisory Control and Data Acquisition) đóng vai trò then chốt trong việc tự động hóa lưới điện. SCADA cho phép giám sát và điều khiển từ xa các thiết bị điện, thu thập dữ liệu vận hành, và thực hiện các chức năng bảo vệ và điều khiển. Việc ứng dụng SCADA trong phân phối điện Hà Nội giúp nâng cao khả năng kiểm soát và điều khiển lưới điện, giảm thời gian xử lý sự cố, và cải thiện độ tin cậy cung cấp điện. Việc triển khai hệ thống SCADA cần được thực hiện một cách bài bản, với sự phối hợp chặt chẽ giữa các đơn vị liên quan.

3.1. Chức năng và lợi ích của hệ thống SCADA

Hệ thống SCADA có nhiều chức năng quan trọng, bao gồm giám sát trạng thái thiết bị, điều khiển từ xa, thu thập dữ liệu vận hành, cảnh báo sự cố, và phân tích dữ liệu. Lợi ích của SCADA bao gồm nâng cao hiệu quả vận hành, giảm thời gian mất điện, cải thiện độ tin cậy, và tiết kiệm chi phí. "Khi chÝnh phñ quyÕt ®Þnh cho viÖc më réng thÞ trêng ®iÖn lùc. Ngµnh ®iÖn kh«ng cßn sù ®éc t«n vèn cã, do vËy muèn ph¸t triÓn th× ph¶i cã sù nh×n nhËn vµ ®Çu t ®óng híng."

3.2. Các thành phần chính của một hệ thống SCADA hoàn chỉnh

Một hệ thống SCADA hoàn chỉnh bao gồm các thành phần chính sau: các thiết bị đo lường và điều khiển tại hiện trường (RTU, PLC), hệ thống truyền thông, trung tâm điều khiển, và phần mềm SCADA. Các thành phần này cần được tích hợp một cách chặt chẽ để đảm bảo hệ thống hoạt động ổn định và hiệu quả. Việc lựa chọn công nghệ và thiết bị phù hợp là yếu tố then chốt để đảm bảo thành công của dự án. Việc tự động hóa trạm biến áp sử dụng SCADA giúp nâng cao hiệu quả giám sát và điều khiển lưới điện Hà Nội.

IV. Giải Pháp Tự Động Hóa Phân Đoạn Mạch Vòng Cho Hà Nội

Tự động hóa phân đoạn mạch vòng là một giải pháp hiệu quả để nâng cao độ tin cậy cung cấp điện. Giải pháp này cho phép tự động cô lập các đoạn mạch bị sự cố, đồng thời chuyển tải sang các nguồn cung cấp khác, giảm thiểu thời gian mất điện cho khách hàng. Việc tự động hóa phân đoạn mạch vòng Hà Nội cần được triển khai một cách có kế hoạch, với sự đầu tư vào các thiết bị đóng cắt thông minh và hệ thống điều khiển tự động. Việc này giúp cải thiện đáng kể độ tin cậy cung cấp điện Hà Nội.

4.1. Nguyên lý hoạt động của hệ thống phân đoạn mạch vòng tự động

Hệ thống phân đoạn mạch vòng tự động hoạt động dựa trên nguyên lý giám sát liên tục dòng điện và điện áp trên các đoạn mạch. Khi phát hiện sự cố, hệ thống sẽ tự động mở các thiết bị đóng cắt để cô lập đoạn mạch bị sự cố, đồng thời đóng các thiết bị đóng cắt khác để chuyển tải sang các nguồn cung cấp khác. "§Ó thùc hiÖn ®îc c¸c môc tiªu hoµn thiÖn hÖ thèng ph©n phèi ®iÖn , ®· nhiÒu t¸c gi¶, nhiÒu ®ång nghiÖp ®· ®Ò cËp ®Õn vÊn ®Ò nµy."

4.2. Lựa chọn thiết bị và công nghệ cho tự động hóa mạch vòng

Việc lựa chọn thiết bị và công nghệ phù hợp là yếu tố then chốt để đảm bảo hiệu quả của hệ thống phân đoạn mạch vòng tự động. Các thiết bị đóng cắt thông minh, rơ le bảo vệ kỹ thuật số, và hệ thống điều khiển tự động cần đáp ứng các tiêu chuẩn kỹ thuật và yêu cầu vận hành của lưới điện. Cần có sự cân nhắc kỹ lưỡng về chi phí đầu tư, khả năng mở rộng, và khả năng tương thích với các hệ thống khác. Recloser tự động là một phần quan trọng trong hệ thống bảo vệ tự động hóa lưới điện Hà Nội.

V. Ứng Dụng Thực Tế Và Hiệu Quả Tự Động Hóa Tại Hà Nội

Một số dự án dự án tự động hóa lưới điện Hà Nội đã được triển khai và mang lại những kết quả tích cực. Thời gian mất điện trung bình đã giảm đáng kể, tổn thất điện năng được kiểm soát tốt hơn, và độ tin cậy cung cấp điện được nâng cao. Tuy nhiên, quá trình triển khai vẫn còn gặp nhiều khó khăn, như vấn đề vốn đầu tư, nguồn nhân lực, và sự phối hợp giữa các đơn vị. Cần có sự hỗ trợ mạnh mẽ từ chính phủ và các cấp quản lý để đẩy nhanh quá trình tự động hóa lưới điện.

5.1. Các dự án tự động hóa lưới điện đã triển khai tại Hà Nội

Nhiều dự án tự động hóa lưới điện đã được triển khai tại Hà Nội, tập trung vào các khu vực trọng điểm và các phụ tải quan trọng. Các dự án này bao gồm lắp đặt thiết bị đóng cắt thông minh, triển khai hệ thống SCADA, và tự động hóa phân đoạn mạch vòng. Các kết quả ban đầu cho thấy những tín hiệu tích cực về hiệu quả và độ tin cậy.Việc nâng cấp các trạm biến áp cũ, đặc biệt là tự động hóa trạm biến áp Hà Nội góp phần vào sự thành công này.

5.2. Đánh giá hiệu quả kinh tế kỹ thuật của các dự án

Việc đánh giá hiệu quả kinh tế - kỹ thuật của các dự án tự động hóa lưới điện là rất quan trọng để xác định tính khả thi và hiệu quả đầu tư. Các chỉ số như thời gian hoàn vốn, tỷ lệ lợi nhuận trên vốn đầu tư, và mức giảm tổn thất điện năng cần được xem xét kỹ lưỡng. Bên cạnh đó, cần đánh giá các lợi ích gián tiếp, như nâng cao uy tín của ngành điện, cải thiện môi trường đầu tư, và nâng cao chất lượng cuộc sống của người dân. Phân tích kinh tế tự động hóa lưới điện rất quan trọng để xác định tính khả thi.

VI. Tương Lai Của Hệ Thống Phân Phối Điện Tự Động Hà Nội

Trong tương lai, hệ thống phân phối điện tại Hà Nội sẽ tiếp tục được tự động hóa và thông minh hóa. Việc tích hợp các nguồn năng lượng tái tạo, phát triển lưới điện thông minh (Smart Grid), và ứng dụng các công nghệ mới như Internet of Things (IoT) và trí tuệ nhân tạo (AI) sẽ là những xu hướng chủ đạo. Để đạt được mục tiêu này, cần có sự đầu tư mạnh mẽ vào nghiên cứu và phát triển, đào tạo nguồn nhân lực, và xây dựng các chính sách hỗ trợ phù hợp.

6.1. Xu hướng phát triển lưới điện thông minh Smart Grid tại Hà Nội

Lưới điện thông minh (Smart Grid) là một hệ thống điện tích hợp các công nghệ thông tin và truyền thông, cho phép giám sát, điều khiển, và tối ưu hóa hoạt động của lưới điện. Tại Hà Nội, việc phát triển lưới điện thông minh sẽ tập trung vào các lĩnh vực như đo đếm thông minh, quản lý nhu cầu điện, và tích hợp các nguồn năng lượng tái tạo. Nghiên cứu lưới điện thông minh Hà Nội cần được ưu tiên để đảm bảo sự phát triển bền vững.

6.2. Các công nghệ mới và tiềm năng ứng dụng trong tương lai

Các công nghệ mới như Internet of Things (IoT), trí tuệ nhân tạo (AI), và lưu trữ năng lượng có tiềm năng ứng dụng rất lớn trong hệ thống phân phối điện. IoT cho phép kết nối các thiết bị điện với nhau, tạo ra một mạng lưới thông tin rộng khắp. AI có thể được sử dụng để phân tích dữ liệu, dự báo nhu cầu điện, và tối ưu hóa hoạt động của lưới điện. Lưu trữ năng lượng giúp ổn định lưới điện và tích hợp các nguồn năng lượng tái tạo. Việc tích hợp công nghệ tự động hóa phân phối điện là rất quan trọng.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống điện đóng vai trò huyết mạch trong phát triển công nghiệp và kinh tế đô thị. Khi Luật Điện lực chính thức có hiệu lực từ ngày 01/07/2005, yêu cầu về độ tin cậy cung cấp điện và chất lượng điện năng tại Việt Nam đã được nâng lên thành tiêu chuẩn bắt buộc. Tại Thủ đô Hà Nội, quận Đống Đa có diện tích tự nhiên 1.008,5 ha với 21 phường trực thuộc, mật độ dân số đạt mức kỷ lục 36.023 người/km2 (trong đó phường Trung Phụng đạt tới 65.905 người/km2). Công suất phụ tải cực đại Pmax của quận năm 2003 đạt 115 MW với tốc độ tăng trưởng điện thương phẩm bình quân 10,2%/năm giai đoạn 2000-2005. Tiêu dùng dân cư chiếm tỷ trọng áp đảo 62,52%, kết hợp với hàng loạt phụ tải đặc biệt quan trọng như Bệnh viện Bạch Mai, Đài Truyền hình Việt Nam, Di tích Quốc Tử Giám.

Vấn đề nghiên cứu trọng tâm xuất phát từ thực trạng lưới điện trung áp quận Đống Đa vận hành phức tạp với 3 cấp điện áp đan xen gồm 6kV, 10kV và 22kV. Tỷ lệ đường dây cáp ngầm chiếm 68% cùng 586 trạm biến áp phân phối nhưng chủ yếu thao tác đóng cắt thủ công bằng dao cách ly và cầu dao phụ tải. Khi xuất hiện sự cố, thời gian tìm kiếm điểm hỏng và cô lập vùng mất điện kéo dài nhiều giờ, gây thiệt hại lớn về kinh tế và an sinh xã hội.

Mục tiêu của luận văn là nghiên cứu nguyên lý hoạt động, cấu trúc kỹ thuật và giải pháp ứng dụng hệ thống tự động phân phối điện (Distribution Automation System - DAS) cho lưới điện quận Đống Đa, trọng tâm là khu vực sau trạm 110kV Giám (E14) quy mô 126 MVA. Phạm vi nghiên cứu gắn liền với quy hoạch phát triển kinh tế xã hội và lưới điện Thủ đô giai đoạn 2006-2010 định hướng 2020. Ý nghĩa của công trình là thiết lập cơ sở khoa học để giảm thiểu thời gian gián đoạn cấp điện từ hàng giờ xuống dưới 30 giây, nâng cao năng lực tự động hóa vận hành cho ngành điện Thủ đô.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng lý thuyết tự động hóa hệ thống phân phối điện (DAS) theo mô hình phân tầng công nghệ tiên tiến từ các nước phát triển như Nhật Bản và Hoa Kỳ. Cấu trúc lý thuyết DAS được triển khai qua mô hình 3 giai đoạn tiến hóa:

• Giai đoạn 1 - Tự động hóa cục bộ tại thiết bị: Tự động phát hiện và cô lập phân đoạn sự cố thông qua các thiết bị đóng cắt tự động trên tuyến dây (SW), máy cắt xuất tuyến (FCB), máy biến điện áp cấp nguồn (SPS) và rơ-le chỉ thị sự cố (FDR, FSI).
• Giai đoạn 2 - Giám sát và điều khiển từ xa: Tích hợp thiết bị đầu cuối thông minh (RTU) tại các trạm phân phối, liên kết qua bộ tiếp nhận điều khiển từ xa (TCR) tại trạm 110kV truyền dữ liệu về bộ xử lý trung tâm (CPU, TCM) tại Trung tâm Điều độ.
• Giai đoạn 3 - Tự động hóa toàn diện tích hợp đồ họa GIS: Ứng dụng hệ thống máy tính cấu hình mạnh xử lý thời gian thực, hiển thị lưới điện trên nền bản đồ địa lý tỷ lệ từ 1/200.000 đến 1/100, tự động phân tích thuật toán đóng cắt tối ưu dòng công suất và tái lập cấp điện khép vòng.

Nghiên cứu vận dụng lý thuyết độ tin cậy cung cấp điện, lý thuyết cấu trúc liên kết mạch vòng kín vận hành hở (Open-loop Ring Main Unit) và nguyên lý phối hợp bảo vệ quá dòng có trễ thời gian.

Phương pháp nghiên cứu

Cỡ mẫu khảo sát: Đề tài thực hiện điều tra toàn diện 100% đối tượng hạ tầng lưới điện phân phối trên địa bàn quận Đống Đa, bao gồm 5 trạm nguồn 110kV (Thượng Đình E5, Nghĩa Đô E9, Thành Công E11, Phương Liệt E13, Giám E14) với tổng công suất định mức 497 MVA, 31 lộ xuất tuyến trung áp 6-10-22kV với chiều dài hàng chục kilômét đường dây và 586 trạm biến áp phân phối (tổng công suất lắp đặt 262.975 kVA).

Phương pháp chọn mẫu: Áp dụng phương pháp chọn mẫu điều tra tổng thể thực địa kết hợp thu thập chuỗi số liệu vận hành lịch sử của Công ty Điện lực Hà Nội giai đoạn 2001-2005.

Lý do lựa chọn phương pháp: Việc kết hợp phân tích ma trận dữ liệu sự cố lịch sử, khảo sát cấu trúc hình học không gian đô thị và mô phỏng toán học tính toán trào lưu công suất cho phép phản ánh chính xác các điểm nghẽn kỹ thuật. Đây là căn cứ thực tiễn vững chắc để xây dựng phương án lắp đặt RTU, lựa chọn chủng loại thiết bị đóng cắt và thiết lập thuật toán điều khiển phù hợp với điều kiện khí hậu nhiệt đới độ ẩm 80% tại Hà Nội.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Lưới điện phân phối quận Đống Đa tồn tại sự không đồng bộ sâu sắc về mặt kỹ thuật. Cơ cấu điện áp trung thế bị chia cắt với lưới 6kV chiếm 29%, lưới 10kV chiếm 45,4% và lưới 22kV chỉ chiếm 25,6%. Hệ thống đường dây cáp ngầm chiếm 68% trong khi đường dây trên không chiếm 32%. Lưới điện 6kV và 10kV ở tình trạng chắp vá, manh mún với hơn 10 loại tiết diện dây dẫn khác nhau (từ AC-50 đến XLPE-400), gây tổn thất công suất và cản trở việc thiết lập phương thức cấp điện linh hoạt.

Về dung lượng máy biến áp, toàn quận có 210 trạm xây (chiếm 46,1%), 297 trạm treo (chiếm 38,4%), 47 trạm Kiosk (chiếm 9,2%) và 32 trạm cột (chiếm 6,3%). Hệ số mang tải trung bình đạt 54%, công suất bình quân 450 kVA/trạm. Đáng chú ý, có 14% số trạm biến áp vận hành ở mức tải trên 70% và 1,7% số trạm vượt ngưỡng nguy cơ 80%.

Thống kê sự cố giai đoạn 2002-2005 phản ánh điểm yếu nghiêm trọng:

• Suất sự cố vĩnh cửu của đường dây trên không trung thế đạt mức trung bình 2,55 vụ/100km/năm (tương đương 3,15 lần/năm trên một lộ dài 20km). Nguyên nhân vỡ sứ cách điện chiếm 55-60%, đứt dây và đứt lèo chiếm 40%.
• Suất sự cố đường cáp ngầm trung thế trung bình là 1,85 vụ/100km/năm (tương đương 1,96 lần/năm trên một lộ dài 8km), trong đó nguyên nhân hỏng cách điện cáp ngầm chiếm tới 74,5%.
• Sự cố trạm biến áp phân phối ghi nhận 15,23 vụ/100 trạm/năm. Thao tác xử lý sự cố thủ công bằng tay qua dao cách ly khiến thời gian mất điện kéo dài từ 45 đến 120 phút.

Thảo luận kết quả

Khi mô phỏng trên biểu đồ phân bố sự cố và bảng so sánh thời gian phục hồi, ứng dụng hệ thống DAS tạo ra bước đột phá về chỉ số độ tin cậy. Trong cấu hình mạch vòng 22kV sau trạm 110kV Giám (E14), hệ thống DAS hoạt động theo chu trình tự động hóa phân đoạn: Khi xảy ra sự cố ngắn mạch tại một phân đoạn cáp, máy cắt FCB tác động cắt lần 1, các thiết bị SW tự động mở. FCB đóng lặp lại lần 1 sau 15 giây, tiếp đó rơ-le FDR gửi tín hiệu đóng nối tiếp các phân đoạn lành với thời gian trễ đặt trước X = 7 giây. Khi đóng vào điểm sự cố, máy cắt tác động lần 2 và khóa mở phân đoạn lỗi nhờ thông số ngưỡng thời gian Y = 5 giây.

Dữ liệu tính toán chứng minh rằng đối với lưới cáp ngầm mạch vòng có trang bị tủ RMU tự động hóa kết hợp máy cắt chân không (VCB) và RTU, toàn bộ quá trình phát hiện, cô lập điểm ngắn mạch và tự động đóng mạch vòng nhận nguồn hỗ trợ từ phân đoạn khác chỉ mất từ 15 đến 30 giây. Điều này rút ngắn hơn 95% thời gian mất điện so với thao tác thủ công của công nhân quản lý lưới điện.

So sánh về giải pháp đóng cắt, tủ RMU cách điện khí SF6 kết hợp dao cắt chân không thể hiện độ bền thao tác vượt trội, khả năng dập hồ quang an toàn, giảm thiểu diện tích lắp đặt trong các trạm xây nội đô chật hẹp, thích ứng tối ưu với điều kiện nhiệt độ mùa hè trong trạm Kiosk có lúc lên đến 80-90 độ C.

Đề xuất và khuyến nghị

1. Chuẩn hóa cấp điện áp phân phối: Tổng công ty Điện lực Hà Nội và Điện lực Đống Đa cần đẩy nhanh tiến độ cải tạo, xóa bỏ hoàn toàn cấp điện áp 6kV và 10kV để chuyển đổi đồng bộ 100% về cấp điện áp tiêu chuẩn 22kV trước năm 2010. Mục tiêu này giúp giảm tỷ lệ tổn thất kỹ thuật trên lưới trung áp xuống dưới 5%.

2. Hiện đại hóa thiết bị đóng cắt và số hóa trạm phân phối: Thay thế các dao cách ly cơ khí bằng tủ đóng cắt mạch vòng RMU tự động dập hồ quang khí SF6 hoặc chân không tích hợp động cơ thao tác điều khiển từ xa. Trang bị thiết bị đầu cuối thông minh RTU cho 100% trạm biến áp phân phối trọng điểm trong giai đoạn 2006-2008.

3. Triển khai phân kỳ lộ trình DAS 3 giai đoạn: Trung tâm Điều độ thông tin Điện lực Hà Nội cần thiết lập trung tâm điều khiển tích hợp hệ thống máy chủ CPU, khối liên kết CDL, phần mềm điều khiển thời gian thực kết nối bản đồ địa lý GIS tỷ lệ 1/200.000 đến 1/100. Đặt mục tiêu đến năm 2010, toàn bộ lưới điện ngầm quận Đống Đa vận hành ở cấp độ tự động hóa hoàn toàn với 2 điểm nối mạch vòng liên thông giữa các xuất tuyến (Ln = 2).

4. Nâng cấp hạ tầng truyền thông cáp quang tốc độ cao: Xây dựng mạng lưới truyền dẫn cáp quang hữu tuyến đi ngầm kết hợp tận dụng hệ thống cột chiếu sáng đô thị sẵn có để kết nối kênh truyền tin cậy từ RTU về TCR tại các trạm 110kV E5, E9, E11, E13, E14, bảo đảm tốc độ truyền lệnh dưới 1 giây và duy trì liên lạc ổn định 99,99% ngay cả trong điều kiện thời tiết mưa bão.

Đối tượng nên tham khảo luận văn

1. Kỹ sư vận hành và điều độ viên hệ thống điện: Nắm vững quy trình vận hành tự động hóa lưới điện phân phối, nguyên lý phối hợp rơ-le bảo vệ quá dòng có trễ, thuật toán cô lập vùng sự cố FDIR và kỹ thuật giám sát điều khiển thiết bị đóng cắt thời gian thực trên giao diện SCADA/DMS.

2. Cán bộ quản lý quy hoạch và đầu tư ngành điện: Sử dụng các số liệu khảo sát thực tế về phụ tải 115 MW, cơ cấu tiêu thụ điện năng và ma trận phân tích sự cố 586 trạm biến áp để lập đề án quy hoạch tổng thể hiện đại hóa lưới điện ngầm đô thị giai đoạn 2010-2020.

3. Giảng viên, học viên cao học và sinh viên ngành Hệ thống điện: Tiếp cận tài liệu nghiên cứu chuyên sâu với hệ thống công thức, bảng biểu so sánh chi tiết giữa các mô hình tự động đóng lại (Recloser) và hệ thống DAS, làm phong phú giáo trình và tài liệu tham khảo giảng dạy.

4. Chuyên gia tư vấn thiết kế và tích hợp hệ thống tự động hóa công nghiệp: Vận dụng giải pháp kỹ thuật về lựa chọn thiết bị đóng cắt RMU chân không, cấu hình RTU thông minh, đường truyền cáp quang TCR-RTU vào các dự án phát triển lưới điện thông minh (Smart Grid) tại các đô thị lớn.

Câu hỏi thường gặp

Hệ thống tự động phân phối điện (DAS) mang lại lợi ích gì nổi bật so với phương thức truyền thống?

Hệ thống DAS chuyển đổi hoàn toàn phương thức quản lý thủ công sang điều khiển giám sát tự động qua máy tính. Nhờ các rơ-le FDR và thiết bị đóng cắt thông minh, thời gian cô lập phân đoạn sự cố và tái cấp điện cho các vùng lành giảm từ 60-120 phút xuống chỉ còn 15-30 giây, nâng cao độ tin cậy cung cấp điện vượt trội.

Tại sao lưới điện quận Đống Đa bắt buộc phải chuyển đổi đồng bộ sang cấp điện áp 22kV?

Lưới điện quận Đống Đa trước đây tồn tại 3 cấp điện áp (6kV chiếm 29%, 10kV chiếm 45,4%, 22kV chiếm 25,6%) gây chồng chéo kỹ thuật và tổn thất điện năng lớn. Chuẩn hóa về cấp 22kV theo quy hoạch ngành điện giúp đồng bộ hóa thiết bị, nâng cao khả năng mang tải của 31 lộ xuất tuyến và tạo điều kiện khép mạch vòng tự động hóa.

Nguyên lý cô lập vùng sự cố trên lưới cáp ngầm mạch vòng của DAS diễn ra như thế nào?

Khi xảy ra ngắn mạch, rơ-le tại trạm 110kV tác động cắt máy cắt FCB. Thiết bị RTU phát hiện dòng ngắn mạch chạy qua các tủ RMU và truyền tín hiệu về trung tâm điều độ. Máy tính trung tâm phân tích dữ liệu, tự động phát lệnh mở hai dao cắt ở hai đầu phân đoạn lỗi để cô lập điểm hỏng, sau đó đóng mạch vòng cấp điện lại trong vòng 30 giây.

Vì sao luận văn khuyến nghị sử dụng hệ thống truyền thông hữu tuyến cáp quang thay vì vô tuyến?

Tại khu vực nội thành có mật độ nhà cao tầng dày đặc như Đống Đa, sóng vô tuyến dễ bị nhiễu và suy hao bởi thời tiết mưa bão (độ ẩm 80%). Cáp quang hữu tuyến đi kèm tuyến cáp ngầm mang lại băng thông lớn, độ ổn định 99,99% và bảo đảm thông tin liên lạc thông suốt trong mọi tình huống khẩn cấp.

Thuật toán trễ thời gian X = 7 giây và Y = 5 giây có vai trò gì trong vận hành DAS?

Thời gian trễ X = 7 giây quy định khoảng giãn cách đóng nối tiếp giữa các dao đóng cắt tự động SW trên tuyến dây sau khi có điện trở lại. Ngưỡng khóa Y = 5 giây là khoảng thời gian phân biệt đóng lặp lại; nếu điện áp mất trước 5 giây do đóng vào điểm ngắn mạch, thiết bị SW sẽ tự động khóa cứng ở trạng thái mở để cô lập đoạn lỗi.

Kết luận

• Đề tài đã phân tích toàn diện hiện trạng lưới điện trung áp quận Đống Đa với 5 trạm 110kV (497 MVA), 31 lộ xuất tuyến và 586 trạm biến áp, chỉ rõ các điểm nghẽn kỹ thuật do tồn tại 3 cấp điện áp và tỷ lệ sự cố cáp ngầm chiếm 74,5%.
• Xác lập thành công mô hình cấu trúc hệ thống tự động phân phối điện (DAS) 3 giai đoạn, tích hợp cơ chế giám sát điều khiển thời gian thực và hiển thị bản đồ địa lý GIS tỷ lệ từ 1/200.000 đến 1/100.
• Xây dựng thuật toán phân đoạn và cô lập sự cố tự động cho lưới điện mạch vòng 22kV sau trạm 110kV Giám (E14), rút ngắn thời gian tái cấp điện xuống dưới 30 giây.
• Đề xuất giải pháp chuẩn hóa thiết bị đóng cắt RMU chân không/SF6 và hệ thống truyền dẫn cáp quang tốc độ cao liên kết TCR - RTU.
• Đóng góp luận cứ khoa học thực tiễn phục vụ đắc lực cho chương trình hiện đại hóa lưới điện Thủ đô hướng tới kỷ niệm 1000 năm Thăng Long - Hà Nội và lộ trình phát triển Smart Grid đến năm 2020.

Hãy tiếp tục nghiên cứu và ứng dụng giải pháp DAS vào thực tiễn quản lý vận hành để tối ưu hóa hiệu quả cung cấp điện cho các đô thị hiện đại.

Trích đoạn nội dung tài liệu

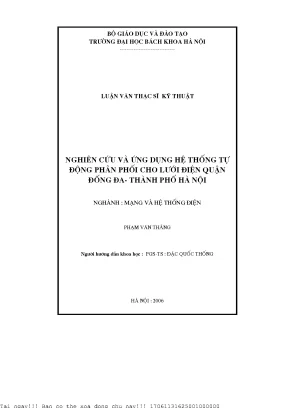

Bé Gi¸o Dôc vµ ®µo t¹o Trêng §¹i Häc b¸ch khoa Hµ néi -------------------------------- LuËn v¨n th¹c sÜ kü thuËt Nghiªn cøu vµ øng dông hÖ thèng tù ®éng ph©n phèi cho líi ®iÖn quËn §èng §a- Thµnh phè hµ néi Nghµnh : M¹ng vµ hÖ thèng ®iÖn Ph¹m v¨n th¾ng Ngêi híng dÉn khoa häc : PGS-TS : §Æc Quèc Thèng Hµ néi : 2006 17061131625001000000 ®å ¸n tèt nghiÖp : Nghiªn cøu vµ øng dông hÖ thèng tù ®éng ph©n phèi cho líi ®iÖn QuËn §èng §a - TP Hµ néi PhÇn më ®Çu.1 : Giíi thiÖu chung: N¨ng lîng §iÖn ®ãng mét vai trß hÕt søc to lín cho c¸c ngµnh c«ng nghiÖp trong bÊt cø mét quèc gia nµo trªn thÕ giíi. Trong nÒn kinh tÕ cña níc ta hiÖn nay, C«ng nghiÖp ®ang ®ãng mét vai trß chñ ®¹o, ®ång nghÜa víi viÖc ®ßi hái cã mét chÊt lîng ®iÖn n¨ng ngµy cµng cao. §Æc biÖt sau khi Quèc Héi níc Céng Hoµ X· héi chñ nghÜa viÖt nam Th«ng qua LuËt §iÖn lùc vµ chÝnh thøc cã hiÖu lùc tõ ngµy 01/07/2005 th× chÊt lîng §iÖn n¨ng còng lµ mét vÊn ®Ò ®Æt ra ®èi víi ngµnh §iÖn ViÖt Nam, mµ trong ®ã c¸c CBCNV cña Tæng C«ng ty ph¶i trùc tiÕp cã lêi gi¶i cho bµi to¸n nµy. HÖ thèng ph©n phèi ®iÖn lµ mét bé phËn quan träng trong HÖ thèng ®iÖn, lµ kh©u cuèi cïng ®Ó ®a ®iÖn n¨ng ®Õn c¸c phô t¶i sö dông ®iÖn.

Khi toµn bé hÖ thèng vËn hµnh an toµn nhng hÖ thèng ph©n phèi cha tèi u th× toµn bé c¸c nç lùc cña c¸c kh©u ®Çu trë nªn v« nghÜa. Do vËy HÖ thèng ph©n phèi ®iÖn lµ mét yÕu tè quan träng quyÕt ®Þnh ®Õn chÊt lîng ®iÖn n¨ng vµ ®é tin cËy cña toµn bé hÖ thèng ®èi víi kh¸ch hµng sö dông ®iÖn. §Æc biÖt ®èi víi Thñ ®« Hµ néi, chÊt lîng ®iÖn n¨ng vµ ®é tin cËy còng ®îc c¸c c¸n bé nh©n viªn ngµnh §iÖn lùc ®ang cè g¾ng vµ nç lùc phÊn ®Êu cho dßng ®iÖn thñ ®« lu«n s¸ng m·i trong lßng nh©n d©n thñ ®« híng tíi 1000 n¨m Th¨ng Long , xøng ®¸ng lµ thñ ®« níc CHXHCN ViÖt nam, ®i ®Çu trong c¸c lÜnh vùc v¨n ho¸, khoa häc kü thuËt. Trong xu thÕ héi nhËp quèc tÕ, nªn kinh tÕ tri thøc ®ãng vai trß chñ ®¹o, c«ng nghiÖp lµ mòi nhän th× viÖc ®Çu t c¶i tiÕn kü thuËt ¸p dông c¸c c«ng nghÖ tù ®éng ho¸ líi ®iÖn lµ c«ng viÖc cÇn lµm cña EVN trong c¸c n¨m tíi.

Khi chÝnh phñ quyÕt ®Þnh cho viÖc më réng thÞ trêng ®iÖn lùc. Ngµnh ®iÖn kh«ng cßn sù ®éc t«n vèn cã, do vËy muèn ph¸t triÓn th× ph¶i cã sù nh×n nhËn vµ ®Çu t ®óng híng. Mét lÇn n÷a kh¼ng ®Þnh , bµi to¸n n©ng cao chÊt lîng ®iÖn n¨ng vµ ®é tin cËy cña hÖ thèng lµ nhiÖm vô cña ngµnh ®iÖn ViÖt nam nãi chung còng nh C«ng ty §iÖn lùc Hµ néi nãi riªng cÇn ph¶i sím gi¶i quyÕt. Häc viªn : Ph¹m V¨n Th¾ng - Líp CH 2004-2006 – Bé M«n : HÖ thèng §iÖn 1 ®å ¸n tèt nghiÖp : Nghiªn cøu vµ øng dông hÖ thèng tù ®éng ph©n phèi cho líi ®iÖn QuËn §èng §a - TP Hµ néi 1.2 : Môc tiªu vµ nhiÖm vô cña luËn v¨n : §Ó thùc hiÖn ®îc c¸c môc tiªu hoµn thiÖn hÖ thèng ph©n phèi ®iÖn , ®· nhiÒu t¸c gi¶, nhiÒu ®ång nghiÖp ®· ®Ò cËp ®Õn vÊn ®Ò nµy.

Trong khu«n khæ luËn v¨n nµy t¸c gi¶ ®Ò cËp ®Õn mét sè vÊn ®Ò cô thÓ nh sau : + Giíi thiÖu hÖ thèng tù ®éng ph©n phèi ®iÖn – viÕt t¾t cña c¸c tõ tiÕng Anh lµ DAS ( Distibution Automatic System). + Nghiªn cøu ¸p dông hÖ thèng DAS cho líi ®iÖn quËn §èng §a.
