Đánh Giá Tác Động Sóng Hài Của Hệ Thống Pin Mặt Trời Đến Lưới Điện Phân Phối

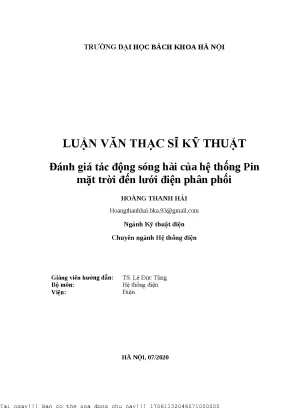

Tài liệu nghiên cứu Đánh giá tá động sóng hài ủa hệ thống pin mặt trời đến lưới điện phân phối, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về kỹ thuật.

• Tác giả: Hoàng Thanh Hải
• Người hướng dẫn: TS. Lê Đức Tùng
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Ngành Kỹ Thuật Điện
• Đề tài: Đánh Giá Tác Động Sóng Hài Của Hệ Thống Pin Mặt Trời Đến Lưới Điện Phân Phối
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2020
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN CHUNG
• 1.1. Mở đầu
• 1.2. Hệ thống PV sử dụng năng lượng mặt trời
• 1.2.1. Tổng quan về hệ thống PV
• 1.2.2. Hệ thống PV hoạt động độc lập
• 1.2.3. Hệ thống PV kết nối lưới (Grid-connected PV)
• 1.2.4. Mô hình hệ thống năng lượng mặt trời nối lưới
• 1.2.5. Pin mặt trời
• 1.2.6. Ắc-quy lưu trữ điện – Solar Baterry
• 1.2.7. Bộ điều khiển sạc – Charger controller (Solar)
• 2. CHƯƠNG 2: MÔ HÌNH MÔ PHỎNG HỆ THỐNG PV NỐI LƯỚI BẰNG MATLAB/SIMULINK
• 2.1. Mô hình hệ thống PV kết nối lưới
• 2.2. Mô hình pin mặt trời
• 2.3. Giới thiệu về pin mặt trời
• 2.4. Bộ chuyển đổi DC-DC (Boost converter) với điều khiển bám điểm công suất cực đại (Maximum Power Point Tracking – MPPT)
• 2.5. Bộ chuyển đổi DC-AC
• 2.6. Mạch điều khiển toàn hệ thống
• 2.7. Giới thiệu và mô tả các khối chức năng cơ bản mô phỏng hệ thống điện được sử dụng trong Simulink
• 2.7.1. Khối nguồn ba pha
• 2.7.2. Khối RLC 3 pha mô tả thông số đường dây
• 2.7.3. Khối đo điện áp và dòng điện 3 pha
• 2.7.4. Khối phụ tải RLC 3 pha nối tiếp
• 2.7.5. Khối phụ tải RLC 3 pha mắc song song
• 2.7.6. Khối nối đất Ground
• 2.7.7. Khối đo điện áp pha hoặc điện áp dây
• 2.7.8. Khối đo tín hiệu hiệu dụng
• 2.7.9. Khối đo công suất tác dụng P và công suất phản kháng Q
• 2.7.10. Khối phụ tải động
• 2.7.11. Khối đường dây truyền tải
• 3. CHƯƠNG 3: ĐÁNH GIÁ ẢNH HƯỞNG VỀ SÓNG HÀI CỦA PV ĐỐI VỚI LƯỚI ĐIỆN
• 3.1. Mô hình lưới 13 nút IEEE
• 3.2. Các thông số của lưới
• 3.3. Kết quả mô phỏng sóng hài của lưới IEEE 13 nút (Khi không có PV)
• 3.4. Kết quả mô phỏng sóng hài khi nguồn PV kết nối lưới điện
• 3.4.1. Đặc điểm nguồn PV
• 3.4.2. Kịch bản 1: Kết nối PV vào lưới đơn giản
• 3.4.3. Kịch bản 2: Kết nối PV vào lưới IEEE 13 nút
• 3.5. Đề xuất bộ lọc sóng hài
• 3.5.1. Tổng quan về bộ lọc sóng hài
• 3.5.2. Tính toán thông số bộ lọc đầu ra
• 3.5.3. Mô hình nguồn PV khi lắp thêm bộ lọc thông thấp
• 3.5.4. Kịch bản 1: Kết nối PV vào lưới đơn giản
• 3.5.5. Kịch bản 2: Kết nối PV vào lưới IEEE 13 nút
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Tác Động Sóng Hài Từ Pin Mặt Trời PV

Năng lượng là yếu tố then chốt cho sự phát triển của mọi quốc gia. Nhu cầu sử dụng năng lượng tái tạo đang gia tăng do sự cạn kiệt của năng lượng hóa thạch và những tác động tiêu cực đến môi trường. Hệ thống pin mặt trời (PV) đang ngày càng được ứng dụng rộng rãi, góp phần vào việc cung cấp năng lượng sạch. Tuy nhiên, việc kết nối các hệ thống điện mặt trời nối lưới vào lưới điện phân phối cũng đặt ra những thách thức về chất lượng điện năng, đặc biệt là vấn đề sóng hài. Việc hiểu rõ và đánh giá tác động sóng hài từ hệ thống PV là vô cùng quan trọng để đảm bảo sự ổn định và tin cậy của lưới điện.

1.1. Tìm hiểu về khái niệm sóng hài trong hệ thống điện

Sóng hài là các thành phần dòng điện méo hài hoặc điện áp méo hài có tần số là bội số nguyên của tần số cơ bản (thường là 50Hz hoặc 60Hz). Sóng hài không mong muốn vì nó có thể gây ra nhiều vấn đề trong hệ thống điện, bao gồm tăng tổn thất năng lượng, quá nhiệt thiết bị, sai lệch trong hoạt động của các thiết bị điện tử và thậm chí là gây ra cộng hưởng. Phân tích các thành phần sóng hài rất quan trọng để tìm ra nguồn gốc và biện pháp khắc phục.

1.2. Vai trò của hệ thống pin mặt trời trong lưới điện hiện đại

Hệ thống pin mặt trời đóng vai trò ngày càng quan trọng trong việc cung cấp nguồn năng lượng tái tạo cho lưới điện. Với tiềm năng lớn và tính thân thiện với môi trường, điện mặt trời đang được khuyến khích phát triển. Tuy nhiên, việc tích hợp số lượng lớn hệ thống điện mặt trời nối lưới vào lưới điện phân phối đòi hỏi phải xem xét kỹ lưỡng các vấn đề liên quan đến chất lượng điện năng, đặc biệt là tác động sóng hài. Các tiêu chuẩn như IEEE 519 và IEC 61000 quy định giới hạn sóng hài để bảo vệ lưới điện và các thiết bị.

II. Thách Thức Sóng Hài Từ Hệ Thống Điện Mặt Trời Nối Lưới

Các biến tần sử dụng trong hệ thống điện mặt trời nối lưới có thể tạo ra sóng hài trong lưới điện. Các thiết bị điện tử công suất như biến tần sử dụng các linh kiện bán dẫn để chuyển đổi dòng điện một chiều (DC) từ pin mặt trời thành dòng điện xoay chiều (AC) phù hợp với lưới điện. Quá trình chuyển đổi này có thể tạo ra các thành phần sóng hài, ảnh hưởng đến chất lượng điện năng. Mức độ sóng hài phụ thuộc vào nhiều yếu tố, bao gồm thiết kế biến tần, công suất của hệ thống pin mặt trời, và đặc điểm của lưới điện.

2.1. Phân tích các nguồn gốc gây sóng hài từ hệ thống PV

Nguồn gốc chính của sóng hài trong hệ thống PV là các biến tần. Các biến tần sử dụng các phương pháp điều khiển như PWM (Pulse Width Modulation) để tạo ra sóng sin từ dòng điện DC. Tuy nhiên, quá trình này có thể tạo ra các thành phần sóng hài bậc cao. Chất lượng của biến tần (ví dụ: hiệu suất, thiết kế mạch lọc) cũng ảnh hưởng đáng kể đến mức độ sóng hài tạo ra. Cần lựa chọn các biến tần có THD (Total Harmonic Distortion) thấp để giảm thiểu tác động sóng hài lên lưới điện.

2.2. Ảnh hưởng của sóng hài đến các thiết bị và lưới điện phân phối

Ảnh hưởng của sóng hài có thể gây ra nhiều vấn đề cho lưới điện phân phối. Sóng hài có thể làm tăng tổn thất năng lượng trong đường dây và máy biến áp do tăng dòng điện và hiệu ứng da. Nó cũng có thể gây ra quá nhiệt cho các thiết bị điện, giảm tuổi thọ của chúng. Sóng hài có thể gây nhiễu cho các thiết bị điện tử nhạy cảm và ảnh hưởng đến hoạt động của hệ thống bảo vệ lưới điện. Ngoài ra, điện áp méo hài có thể gây ra sai số trong đo đếm điện năng.

2.3. Tiêu chuẩn IEEE 519 và IEC 61000 về giới hạn sóng hài

Các tiêu chuẩn như IEEE 519 và IEC 61000 quy định giới hạn về mức độ sóng hài cho phép trong lưới điện. IEEE 519 đưa ra các giới hạn về điện áp méo hài và dòng điện méo hài tại điểm đấu nối chung (PCC) giữa hệ thống PV và lưới điện. IEC 61000 cung cấp các tiêu chuẩn về khả năng tương thích điện từ (EMC) và giới hạn sóng hài cho các thiết bị điện. Tuân thủ các tiêu chuẩn này là rất quan trọng để đảm bảo chất lượng điện năng và bảo vệ lưới điện.

III. Phương Pháp Mô Phỏng Phân Tích Sóng Hài từ PV

Việc mô phỏng sóng hài là rất quan trọng để đánh giá tác động sóng hài của hệ thống PV lên lưới điện. Các phần mềm mô phỏng như MATLAB/Simulink, PSCAD/EMTDC, và DIgSILENT PowerFactory có thể được sử dụng để xây dựng mô hình hệ thống PV và lưới điện, sau đó tiến hành phân tích sóng hài. Kết quả mô phỏng giúp xác định các bậc sóng hài chủ yếu, mức độ THD, và ảnh hưởng của sóng hài đến các điểm khác nhau trong lưới điện.

3.1. Xây dựng mô hình hệ thống PV và lưới điện trong Matlab Simulink

MATLAB/Simulink là một công cụ mạnh mẽ để mô phỏng hệ thống điện. Mô hình hệ thống PV có thể bao gồm các thành phần như pin mặt trời, bộ chuyển đổi DC-DC, biến tần và bộ điều khiển. Mô hình lưới điện có thể bao gồm các đường dây, máy biến áp, tải và các nguồn điện khác. Các thông số của các thành phần này cần được nhập vào mô hình để đảm bảo độ chính xác của kết quả mô phỏng.

3.2. Sử dụng phân tích Fourier để phân tích thành phần sóng hài

Phân tích Fourier là một kỹ thuật toán học được sử dụng để phân tích một tín hiệu phức tạp thành các thành phần tần số khác nhau. Trong phân tích sóng hài, phân tích Fourier được sử dụng để phân tích dạng sóng dòng điện méo hài hoặc điện áp méo hài và xác định các thành phần sóng hài khác nhau và biên độ của chúng. Kết quả phân tích Fourier cung cấp thông tin quan trọng về các bậc sóng hài chủ yếu và mức độ THD.

3.3. Đánh giá THD và các chỉ số chất lượng điện năng khác

THD (Total Harmonic Distortion) là một chỉ số quan trọng để đánh giá mức độ sóng hài trong lưới điện. THD được định nghĩa là tỷ lệ giữa giá trị hiệu dụng của các thành phần sóng hài so với giá trị hiệu dụng của thành phần tần số cơ bản. Các chỉ số chất lượng điện năng khác như hệ số công suất và điện áp cũng cần được theo dõi để đánh giá ảnh hưởng của sóng hài đến lưới điện.

IV. Giải Pháp Giảm Tác Động Sóng Hài từ Hệ Thống PV

Để giảm thiểu tác động sóng hài của hệ thống PV lên lưới điện, có thể áp dụng nhiều giải pháp giảm sóng hài. Các giải pháp này bao gồm sử dụng bộ lọc sóng hài, cải thiện thiết kế biến tần, và áp dụng các phương pháp điều khiển tiên tiến. Lựa chọn giải pháp phù hợp phụ thuộc vào đặc điểm của hệ thống PV, lưới điện, và các yêu cầu về chất lượng điện năng.

4.1. Sử dụng bộ lọc sóng hài thụ động và chủ động

Bộ lọc sóng hài là một thiết bị được thiết kế để giảm thiểu sóng hài trong lưới điện. Bộ lọc sóng hài thụ động sử dụng các thành phần thụ động như cuộn cảm, tụ điện và điện trở để tạo ra một trở kháng thấp ở các tần số sóng hài cần loại bỏ. Bộ lọc sóng hài chủ động sử dụng các thiết bị điện tử công suất để tạo ra một dòng điện sóng hài ngược pha với dòng điện sóng hài từ hệ thống PV, do đó triệt tiêu sóng hài.

4.2. Cải thiện thiết kế biến tần và điều khiển sóng hài

Thiết kế biến tần đóng vai trò quan trọng trong việc giảm thiểu sóng hài. Sử dụng các kỹ thuật điều chế tiên tiến như SVM (Space Vector Modulation) có thể giảm thiểu sóng hài so với PWM truyền thống. Tích hợp các mạch lọc sóng hài vào biến tần cũng là một giải pháp hiệu quả. Ngoài ra, các phương pháp điều khiển có thể được sử dụng để giảm thiểu sóng hài bằng cách điều chỉnh dòng điện đầu ra của biến tần.

4.3. Tối ưu hóa vị trí và công suất hệ thống PV trong lưới điện

Vị trí và công suất của hệ thống PV trong lưới điện có thể ảnh hưởng đến mức độ sóng hài. Việc đặt hệ thống PV gần các tải nhạy cảm với sóng hài có thể làm tăng nguy cơ ảnh hưởng tiêu cực. Tối ưu hóa vị trí và công suất của hệ thống PV có thể giúp giảm thiểu tác động sóng hài và cải thiện chất lượng điện năng.

V. Nghiên Cứu Trường Hợp Đánh Giá Thực Tế Tác Động Sóng Hài

Các nghiên cứu thực tế về tác động sóng hài của hệ thống PV trên lưới điện phân phối cung cấp những thông tin giá trị để đánh giá hiệu quả của các giải pháp giảm sóng hài. Các nghiên cứu này thường sử dụng dữ liệu đo đạc thực tế từ lưới điện để phân tích sóng hài và so sánh với các tiêu chuẩn. Kết quả nghiên cứu giúp xác định các vấn đề sóng hài cụ thể và đề xuất các giải pháp phù hợp.

5.1. Trình bày các case study về hệ thống PV hòa lưới tại Việt Nam

Cần thu thập và phân tích dữ liệu từ các dự án hệ thống PV đã hòa lưới điện tại Việt Nam. Các dữ liệu cần thu thập bao gồm thông số kỹ thuật của hệ thống PV, thông số lưới điện, và dữ liệu đo đạc về điện áp, dòng điện, và sóng hài. Phân tích dữ liệu để đánh giá mức độ sóng hài và xác định các yếu tố ảnh hưởng. So sánh kết quả với các tiêu chuẩn để đánh giá chất lượng điện năng.

5.2. So sánh kết quả mô phỏng và đo đạc thực tế để đánh giá

So sánh kết quả mô phỏng với dữ liệu đo đạc thực tế để đánh giá độ chính xác của mô hình mô phỏng. Điều chỉnh các thông số của mô hình mô phỏng để cải thiện độ chính xác. Sử dụng kết quả mô phỏng đã được kiểm chứng để dự đoán tác động sóng hài của các hệ thống PV mới và đề xuất các giải pháp giảm sóng hài.

VI. Kết Luận Hướng Nghiên Cứu Phát Triển Về Sóng Hài

Việc đánh giá tác động sóng hài của hệ thống PV đến lưới điện phân phối là rất quan trọng để đảm bảo chất lượng điện năng và sự ổn định của lưới điện. Các giải pháp giảm sóng hài như sử dụng bộ lọc sóng hài, cải thiện thiết kế biến tần, và tối ưu hóa vị trí và công suất hệ thống PV có thể được áp dụng để giảm thiểu tác động sóng hài. Các nghiên cứu trong tương lai nên tập trung vào phát triển các phương pháp điều khiển sóng hài tiên tiến và tối ưu hóa tích hợp hệ thống PV vào lưới điện.

6.1. Tổng kết các giải pháp hiệu quả nhất giảm thiểu sóng hài

Tổng kết các giải pháp giảm sóng hài đã được trình bày trong bài viết và đánh giá hiệu quả của từng giải pháp. Đề xuất các giải pháp phù hợp với các tình huống cụ thể, dựa trên đặc điểm của hệ thống PV và lưới điện. Nhấn mạnh tầm quan trọng của việc lựa chọn giải pháp phù hợp để đạt được hiệu quả cao nhất.

6.2. Đề xuất hướng nghiên cứu trong tương lai về điều khiển sóng hài

Đề xuất các hướng nghiên cứu trong tương lai về điều khiển sóng hài, bao gồm phát triển các phương pháp điều khiển sóng hài tiên tiến, tối ưu hóa tích hợp hệ thống PV vào lưới điện, và nghiên cứu các giải pháp giảm sóng hài mới. Nhấn mạnh tầm quan trọng của việc tiếp tục nghiên cứu và phát triển trong lĩnh vực này để đảm bảo chất lượng điện năng và sự ổn định của lưới điện.

Nội dung chính

Tổng quan nghiên cứu

Nhu cầu năng lượng toàn cầu hiện đạt khoảng 15 nghìn tỷ Watt, trong đó 85% đến từ các nguồn năng lượng hóa thạch như dầu hỏa (37%), than đá (25%) và khí đốt (23%). Tuy nhiên, các nguồn này đang dần cạn kiệt và gây ra nhiều tác động tiêu cực đến môi trường như hiệu ứng nhà kính và ô nhiễm. Việt Nam, với vị trí địa lý gần xích đạo, có tiềm năng lớn về năng lượng mặt trời với cường độ bức xạ trung bình từ 4 đến 5 kWh/m²/ngày và số giờ nắng trung bình từ 1700 đến 2500 giờ mỗi năm. Công suất lắp đặt điện từ năng lượng tái tạo tại Việt Nam đã tăng từ 30 MW năm 2011 lên khoảng 8,36 GW năm 2017, chủ yếu là năng lượng mặt trời.

Hệ thống pin mặt trời (PV) kết nối lưới điện phân phối ngày càng được ứng dụng rộng rãi nhằm cung cấp điện sạch, giảm tổn thất năng lượng và tăng độ tin cậy cung cấp điện. Tuy nhiên, việc kết nối này cũng gây ra các ảnh hưởng tiêu cực như sóng hài, dao động công suất, quá áp và các vấn đề an toàn. Sóng hài đặc biệt là một trong những thách thức lớn, gây méo dạng điện áp và dòng điện, làm giảm tuổi thọ thiết bị và ảnh hưởng đến chất lượng điện năng.

Mục tiêu nghiên cứu của luận văn là xây dựng mô hình mô phỏng hệ thống PV kết nối lưới điện phân phối bằng phần mềm Matlab/Simulink, đánh giá tác động của sóng hài do hệ thống PV gây ra trên lưới điện mẫu IEEE 13 nút, đồng thời đề xuất giải pháp lọc sóng hài hiệu quả. Phạm vi nghiên cứu tập trung vào ảnh hưởng sóng hài trong giai đoạn từ 2011 đến 2020 tại các hệ thống điện phân phối có kết nối PV tại Việt Nam. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc nâng cao chất lượng điện năng và phát triển bền vững hệ thống điện phân phối tích hợp năng lượng tái tạo.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết sóng hài và méo dạng tín hiệu: Sóng hài là các thành phần sóng sin có tần số là bội số nguyên của tần số cơ bản (50 Hz). Hệ số méo dạng tổng (THD) được sử dụng để đánh giá mức độ méo dạng của điện áp và dòng điện do sóng hài gây ra.

• Mô hình hệ thống PV kết nối lưới: Bao gồm mô hình pin mặt trời, bộ biến đổi DC-DC (Boost converter) với thuật toán bám điểm công suất cực đại (MPPT), bộ biến đổi DC-AC (inverter) và mô hình lưới điện phân phối IEEE 13 nút.

• Tiêu chuẩn giới hạn sóng hài: Áp dụng tiêu chuẩn IEEE std 519 và IEC 1000-3-4 để giới hạn mức sóng hài cho phép trên lưới điện nhằm đảm bảo chất lượng điện năng.

Các khái niệm chính bao gồm: sóng hài bậc cao, điểm công suất cực đại (MPP), thuật toán MPPT, bộ lọc sóng hài thụ động, và mô hình lưới điện phân phối.

Phương pháp nghiên cứu

Luận văn sử dụng phần mềm Matlab/Simulink để xây dựng mô hình toán học và mô phỏng hệ thống PV kết nối lưới điện. Cỡ mẫu mô phỏng bao gồm hệ thống lưới điện mẫu IEEE 13 nút với các thông số máy biến áp, đường dây và phụ tải được chuẩn hóa. Phương pháp chọn mẫu là mô phỏng kịch bản kết nối PV vào lưới đơn giản và lưới IEEE 13 nút nhằm đánh giá ảnh hưởng sóng hài trong các điều kiện khác nhau.

Phân tích dữ liệu dựa trên các chỉ số sóng hài tổng (THDv) và sóng hài dòng điện, so sánh mức độ sóng hài trước và sau khi lắp đặt bộ lọc sóng hài thụ động. Timeline nghiên cứu kéo dài từ tháng 1 đến tháng 7 năm 2020, bao gồm các bước: xây dựng mô hình, mô phỏng, phân tích kết quả và đề xuất giải pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng sóng hài khi kết nối PV vào lưới đơn giản: Mô phỏng cho thấy khi kết nối hệ thống PV với công suất đầu ra khoảng 5 kW vào lưới đơn giản, hệ số méo dạng điện áp THDv tăng từ khoảng 1,2% lên 4,5%, vượt mức giới hạn cho phép theo tiêu chuẩn IEEE std 519 (3% đối với điện áp dưới 69 kV).

2. Ảnh hưởng sóng hài trên lưới IEEE 13 nút: Khi kết nối PV vào lưới điện phân phối IEEE 13 nút, THDv tại các nút gần nguồn PV tăng lên trung bình 6,8%, trong khi các nút xa nguồn có THDv thấp hơn khoảng 3,5%. Điều này cho thấy sóng hài tập trung tại khu vực gần nguồn PV.

3. Hiệu quả của bộ lọc sóng hài thụ động: Sau khi lắp đặt bộ lọc thông thấp thụ động tại đầu ra của nguồn PV, THDv giảm đáng kể, từ 6,8% xuống còn khoảng 2,1% trên lưới IEEE 13 nút, đảm bảo nằm trong giới hạn tiêu chuẩn. Tương tự, sóng hài dòng điện cũng giảm từ 7,5% xuống 2,8%.

4. So sánh các kịch bản kết nối: Kết nối PV vào lưới điện có điện áp thấp hơn gây ra mức sóng hài cao hơn so với kết nối vào lưới điện áp cao, do điện áp thấp làm tăng dòng điện sóng hài và ảnh hưởng đến các thiết bị bảo vệ.

Thảo luận kết quả

Nguyên nhân chính của sóng hài là do bộ biến đổi điện tử công suất trong hệ thống PV, đặc biệt là bộ biến đổi DC-AC chuyển đổi dòng điện một chiều thành xoay chiều không hoàn toàn chuẩn sin. Sóng hài bậc cao gây ra méo dạng điện áp và dòng điện, làm tăng tổn thất điện năng, giảm tuổi thọ thiết bị và gây nhiễu cho các thiết bị điện tử khác.

Kết quả mô phỏng phù hợp với các nghiên cứu trong ngành, cho thấy sóng hài tập trung tại khu vực gần nguồn PV và giảm dần theo khoảng cách. Việc sử dụng bộ lọc thụ động là giải pháp hiệu quả, đơn giản và kinh tế để giảm sóng hài, đồng thời nâng cao chất lượng điện năng.

Dữ liệu có thể được trình bày qua biểu đồ THDv tại các nút lưới trước và sau khi lắp bộ lọc, bảng tổng hợp giá trị THDv và THDi theo từng kịch bản, giúp trực quan hóa hiệu quả giải pháp đề xuất.

Đề xuất và khuyến nghị

1. Lắp đặt bộ lọc sóng hài thụ động tại đầu ra nguồn PV: Giải pháp này giúp giảm đáng kể sóng hài, đảm bảo THDv và THDi nằm trong giới hạn tiêu chuẩn. Thời gian thực hiện trong vòng 6 tháng, chủ thể thực hiện là các nhà cung cấp thiết bị và đơn vị vận hành lưới điện.

2. Áp dụng tiêu chuẩn kỹ thuật nghiêm ngặt cho thiết bị biến đổi điện tử công suất: Yêu cầu các nhà sản xuất thiết bị PV tuân thủ các tiêu chuẩn về sóng hài nhằm giảm phát sinh sóng hài ngay từ nguồn. Thời gian áp dụng trong 1-2 năm, do cơ quan quản lý nhà nước và các tổ chức tiêu chuẩn thực hiện.

3. Tăng cường giám sát và phân tích sóng hài trên lưới điện phân phối: Sử dụng hệ thống đo đạc và phân tích sóng hài tự động để phát hiện và xử lý kịp thời các vấn đề sóng hài. Thời gian triển khai trong 12 tháng, do các công ty điện lực và đơn vị vận hành lưới điện đảm nhiệm.

4. Nâng cao nhận thức và đào tạo kỹ thuật viên vận hành: Tổ chức các khóa đào tạo về ảnh hưởng sóng hài và biện pháp xử lý cho nhân viên vận hành lưới điện nhằm nâng cao hiệu quả quản lý chất lượng điện năng. Thời gian thực hiện liên tục, do các viện đào tạo và công ty điện lực phối hợp thực hiện.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên gia hệ thống điện: Nghiên cứu mô hình và giải pháp xử lý sóng hài giúp nâng cao hiệu quả vận hành và bảo trì hệ thống điện phân phối có kết nối PV.

2. Nhà quản lý và hoạch định chính sách năng lượng: Tham khảo các kết quả đánh giá tác động sóng hài để xây dựng tiêu chuẩn kỹ thuật và chính sách phát triển năng lượng tái tạo bền vững.

3. Các nhà sản xuất và cung cấp thiết bị PV: Áp dụng kiến thức về sóng hài và bộ lọc để cải tiến sản phẩm, đáp ứng yêu cầu kỹ thuật và nâng cao chất lượng điện năng.

4. Sinh viên và nghiên cứu sinh ngành kỹ thuật điện: Tài liệu tham khảo hữu ích cho việc học tập, nghiên cứu và phát triển các đề tài liên quan đến hệ thống điện và năng lượng tái tạo.

Câu hỏi thường gặp

1. Sóng hài là gì và tại sao nó quan trọng trong hệ thống điện?
   Sóng hài là các thành phần sóng sin có tần số bội số nguyên của tần số cơ bản, gây méo dạng điện áp và dòng điện. Sóng hài ảnh hưởng đến tuổi thọ thiết bị, tăng tổn thất điện năng và làm giảm chất lượng điện năng.

2. Tại sao hệ thống PV lại sinh ra sóng hài?
   Nguyên nhân chính là bộ biến đổi điện tử công suất (inverter) chuyển đổi dòng điện một chiều thành xoay chiều không hoàn toàn chuẩn sin, tạo ra sóng hài bậc cao.

3. Bộ lọc sóng hài thụ động hoạt động như thế nào?
   Bộ lọc thụ động sử dụng các linh kiện điện tử như cuộn cảm và tụ điện để loại bỏ hoặc giảm các thành phần sóng hài, giúp tín hiệu điện áp và dòng điện trở nên gần dạng sin hơn.

4. Tiêu chuẩn nào được áp dụng để giới hạn sóng hài trên lưới điện?
   Tiêu chuẩn IEEE std 519 và IEC 1000-3-4 là các tiêu chuẩn quốc tế phổ biến quy định giới hạn sóng hài điện áp và dòng điện nhằm đảm bảo chất lượng điện năng.

5. Làm thế nào để theo dõi và kiểm soát sóng hài trong hệ thống điện?
   Sử dụng thiết bị đo sóng hài chuyên dụng và hệ thống giám sát tự động để phát hiện mức sóng hài, kết hợp với các biện pháp xử lý như lắp đặt bộ lọc và điều chỉnh thiết bị biến đổi công suất.

Kết luận

• Năng lượng mặt trời là nguồn năng lượng tái tạo quan trọng với tiềm năng lớn tại Việt Nam, góp phần giảm phụ thuộc vào năng lượng hóa thạch.
• Hệ thống PV kết nối lưới điện phân phối gây ra sóng hài làm giảm chất lượng điện năng và ảnh hưởng đến thiết bị điện.
• Mô hình mô phỏng bằng Matlab/Simulink cho thấy sóng hài tăng đáng kể khi kết nối PV, đặc biệt tại các nút gần nguồn PV.
• Bộ lọc sóng hài thụ động là giải pháp hiệu quả, giảm THDv và THDi xuống mức cho phép theo tiêu chuẩn quốc tế.
• Các bước tiếp theo bao gồm triển khai thực tế bộ lọc, áp dụng tiêu chuẩn kỹ thuật và nâng cao giám sát sóng hài trên lưới điện phân phối.

Để đảm bảo chất lượng điện năng và phát triển bền vững hệ thống điện tích hợp năng lượng tái tạo, các đơn vị vận hành và quản lý cần phối hợp thực hiện các giải pháp đề xuất. Hãy bắt đầu áp dụng các biện pháp kiểm soát sóng hài ngay hôm nay để nâng cao hiệu quả và độ tin cậy của hệ thống điện phân phối.

Trích đoạn nội dung tài liệu

Mở đầu Năng lượng là yếu tố vô cùng quan trọng cho sự phát triển của mỗi quốc gia. Ngày nay, nhu cầu sử dụng các nguồn năng lượng tái tạo đang tăng lên mạnh mẽ do các nguồn năng lượng hóa thạch đang dần cạn kiệt và chúng gây ra những hậu quả về môi trường như hiệu ứng nhà kính, lũ lụt… Tổng tiêu thụ năng lượng của con người trên thế giới hiện tại (tính tổng cộng tất cả các loại năng lượng như dầu hỏa, than đá, thủy điện…) khoảng 15 nghìn tỷ Watt, tức là chỉ bằng khoảng 1/5000 công suất dự trữ của năng lượng mặt trời cho Trái đất. Trong số 15 nghìn tỷ Watt công suất năng lượng mà con người đang dùng, thì có đến 37% là từ dầu hỏa, 25% là than đá và 23% là khí đốt (tổng cộng ba thứ này đã đến 85%), là những nguồn năng lượng cạn kiệt nhanh chóng và không phục hồi lại được. Với tốc độ khai thác hiện tại, thì các nguồn năng lượng hóa thạch sẽ gần như hết đi trong thế kỷ 21.

Tương lai năng lượng thế giới không thể nằm ở những nguồn này, mà phải nằm ở những nguồn năng lượng tái tạo, ví dụ như năng lượng gió và thủy năng. Nhưng tổng cộng dự trữ của tất cả các nguồn khác này (trong đó chủ yếu là gió) chỉ bằng khoảng 1% nguồn dự trữ năng lượng mặt trời. Bởi vậy có thể nói tương lai năng lượng của thế giới chính là năng lượng mặt trời. 13 Ở Việt Nam, vị trí địa lý đã ưu ái cho chúng ta một nguồn năng lượng tái tạo vô cùng lớn, đặc biệt là năng lượng mặt trời.

Nằm gần đường xích đạo, Việt Nam nằm trong khu vực có cường độ bức xạ mặt trời tương đối cao, năng lượng bức xạ mặt trời trung bình đạt 4 đến 5kWh/m2 mỗi ngày [1].1: Mật độ năng lượng mặt trời trung bình năm và số giờ nắng theo khu vực.[2] Khu vực Cường độ bức xạ Số giờ nắng mặt trời trung bình năm (kWh/m 2/ngày) (giờ/năm) 1 Đông Bắc Bộ 3,3-4,1 1600-1750 2 Tây Bắc Bộ 4,1-4,9 1750-1800 3 Bắc Trung Bộ 4,6-5,2 1700-2000 4 Nam Trung Bộ và Tây Nguyên 4,9-5,7 2000-2600 5 Nam Bộ 4,3-4,9 2200-2500 Trung bình cả nước 4,6 1700-2500 Bảng 1.2: Công suất lắp đặt điện từ Năng lượng tái tạo giai đoạn 2011-2030. [3] Năm Công suất lắp đặt (MW) Năm Công suất lắp đặt (MW) 1 2011 30 8 2011 200 2 2012 100 9 2012 230 3 2013 130 10 2013 300 4 2014 120 11 2014 1660 5 2015 150 12 2015 2500 6 2016 200 13 2016 4200 7 2017 200 14 2017 8360 = 8,36GW Tuy nhiên, với tiềm năng lớn song năng lượng mặt trời lại đang gặp những rào cản lớn về kỹ thuật và các rào cản khác. Rào cản kỹ thuật là một trong những thách thức lớn cho việc sử dụng pin mặt trời hiện nay do giá thành cao và hiệu suất chuyển đổi năng 14 lượng còn thấp. Ngoài ra còn các rào cản khác như thiếu sự hỗ trợ về chính sách của chính phủ, nhận thức của mọi người về năng lượng, sự tham gia của các tổ chức và cá nhân vào các dự án phát triển nguồn năng lượng tái tạo.

Để khắc phục những rào cản đó, đặc biệt là liên quan đến giá thành và hiệu suất của pin mặt trời rất nhiều giải pháp đã được thực hiện. Ví dụ như liên quan đến giá thành của pin mặt trời, các nhà nghiên cứu và sản xuất đã phát triển công nghệ sản xuất pin theo hướng hiện đại, liên quan đến việc cải thiện hiệu suất chuyển đổi năng lượng có hai phương pháp chủ yếu đó là cải thiện hiệu suất của pin dựa trên công nghệ sản xuất pin và cải thiện phương pháp sử dụng pin mặt trời. Hệ thống PV sử dụng năng lượng mặt trời 1. Tổng quan về hệ thống PV Hệ thống điện năng lượng mặt trời được cấu thành chính từ các tấm pin mặt trời (pin quang điện).

Các tấm pin năng lượng mặt trời trong hệ thống đóng vai trò hấp thụ ánh nắng mặt trời, chuyển hóa quang năng thành điện năng và điện năng được đưa lên điện lưới hoặc lưu trữ trực tiếp trên ắc quy để hoạt động độc lập. Hệ thống điện năng lượng mặt trời sẽ chuyển hóa thành nguồn điện một chiều (DC) thành nguồn điện xoay chiều (AC) thông qua bộ chuyển đổi điện nối lưới (inverter). Tùy thuộc vào nhu cầu của người sử dụng mà hệ thống điện năng lượng mặt trời được phân ra làm 2 giải pháp chính: - Hệ thống PV hoạt động độc lập - Hệ thống PV kết nối lưới • Hệ thống PV hoạt động độc lập Hệ thống này sử dụng ắc quy để chứa năng lượng điện được sinh ra bởi các tế bào quang điện. Hệ thống này không có kết nối với lưới điện, nên một tòa nhà có thể hoạt động độc lập mà không dùng điện từ lưới.

Hệ thống PV hoạt động độc lập thì sẽ phức tạp và đắt tiền hơn, cũng như đòi hỏi việc bảo dưởng thường xuyên hơn, chẳng hạn như bổ sung nước trong ắc quy thường xuyên hơn.1: Mô hình hệ thống PV hoạt động độc lập. Các thành phần của hệ thống PV hoạt động độc lập: - Pin mặt trời: Là phần giá trị nhất và không thể thiếu được trong hệ thống PV độc lập; đóng vai trò biến đổi cường độ ánh sáng mặt trời thành năng lượng điện để chứa trong ắc quy. Kích cỡ của pin được điều chỉnh cho phù hợp với nhu cầu tải hàng ngày kể cả trong những tháng có cường độ mặt trời thấp nhất. - Ắc quy: Dự trữ năng lượng điện cho ban đêm hoặc sử dụng khi trời nhiều mây; đồng thời bơm công suất PV khi nhu cầu của tải tăng lên.

- Bộ điều khiển sạc MPPT: Điều khiển việc sạc và xả của ắc quy; điều chỉnh dòng điện/điện áp vào ắc quy trong lúc sạc và bảo vệ pin khỏi việc bị sạc quá mức. - Máy phát dự phòng: Cung cấp thêm năng lượng trong những khoảng thời gian nhiều mây hoặc nhu cầu của phụ tải tăng - Bộ nghịch lưu (Inverter): Biến đổi năng lượng một chiều thành xoay chiều cho các dụng cụ dùng điện trong gia đình và biến đổi năng lượng xoay chiều thành một chiều cho việc nạp ắc quy; chẳng hạn biến đổi nguồn một chiều 12V/24V/48V thành nguồn xoay chiều 110V/220V/230V. - Tải xoay chiều: Chủ yếu là các thiết bị dùng điện trong gia đình 120V hoặc 240V +) Ưu điểm: Hoạt động độc lập, phù hợp cho những nơi chưa có điện lưới, điện lưới không ổn định hoặc giá thành cao. 16 +) Nhược điểm: Giá thành đắt và chi phí bảo dưỡng cho ắc quy cao; Tuổi thọ bình ắc quy từ 3 – 4 năm phải thay mới; Tổn thất nhiều,… • Hệ thống PV kết nối lưới (Grid-connected PV) Hình 1.2: Mô hình hệ thống PV kết nối lưới.

Hệ thống sẽ chuyển hóa thành nguồn điện một chiều (DC) từ các tấm pin năng lượng mặt trời thành nguồn điện xoay chiều (AC) thông qua bộ chuyển đổi điện nối lưới (inverter). Bộ chuyển đổi này được lập trình tự dò Điểm công suất cực đại (Maximum Power Point Tracker_MPPT) từ các tấm pin nhằm tối ưu điện năng nhận được từ năng lượng mặt trời. Hệ thống sẽ đồng bộ pha và kết nối giữa điện mặt trời và điện lưới. Trong đó, ưu tiên sử dụng điện mặt trời cung cấp trực tiếp cho tải.

Cụ thể: - Khi công suất hòa lưới bằng công suất tải thì tải sẽ tiêu thụ hoàn toàn điện từ hệ thống điện NLMT - Khi công suất tải tiêu thụ lớn hơn công suất hòa lưới thì tải sẽ lấy thêm lưới bù vào. 17 - Khi công suất tải tiêu thụ nhỏ hơn công suất hòa lưới, lượng điện thừa sẽ đẩy lên công tơ điện và được công tơ điện 2 chiều ghi nhận. Lượng điện dư sẽ được điện lực mua lại. Đây cũng chính là hiệu quả nổi bật của hệ thống điện năng lượng mặt trời nối lưới.

+) Ưu điểm: Bao gồm các ưu điểm của điện mặt trời cục bộ; Cơ chế thông minh giúp giảm ảnh hưởng của thời tiết đến chất lượng điện đến mức thấp nhất. +) Nhược điểm: Do sử dụng nhiều thiết bị phụ trợ đi kèm nên toàn hệ thống có chung các nhược điểm là: Chi phí bảo trì cao; Hiệu suất chuyển đổi không cao. Mô hình hệ thống năng lượng mặt trời nối lưới: Hình 1.3: Mô hình hệ thống năng lượng mặt trời nối lưới. • Pin mặt trời 18 Hình 1.4: Cấu tạo pin mặt trời.

Là thiết bị bán dẫn chứa lượng lớn các diod p-n, dưới sự hiện diện của ánh sáng mặt trời có khả năng tạo ra dòng điện sử dụng được. Sự chuyển đổi này gọi là hiệu ứng quang điện. Theo nguyên lý quang điện, từ dàn pin mặt trời, ánh sáng được biến đổi thành điện năng, tạo ra dòng điện một chiều (DC). Công suất và điện áp của một hệ thống sẽ phụ thuộc và cách chúng ta nối ghép các tấm pin mặt trời lại với nhau.

Dòng điện này được dẫn tới bộ điều khiển là một thiết bị điện tử có chức năng điều hoà tự động các quá trình nạp điện vào ắc-quy và phóng điện từ ắc-quy ra các thiết bị điện một chiều (DC). Trường hợp công suất giàn pin đủ lớn, trong mạch điện sẽ được lắp thêm bộ chuyển đổi điện để chuyển dòng một chiều thành dòng xoay chiều (AC), chạy được thêm nhiều thiết bị điện gia dụng (đèn, quạt, radio, TV…). Các tấm pin mặt trời được lắp đặt ở ngoài trời để có thể hứng được ánh nắng tốt nhất từ mặt trời nên được thiết kế với những tính năng và chất liệu đặc biệt, có thể chịu đựng được sự khắc nghiệt của thời tiết, khí hậu, nhiệt độ… • Ắc-quy lưu trữ điện – Solar Baterry: 19 Là thiết bị lưu trữ điện để sử dụng vào ban đêm hoặc lúc trời ít hoặc không còn ánh nắng. Ắc-quy có nhiều loại như ắc-quy nước axit, ắc-quy miễn bảo dưỡng MF, ắc- quy kín khí VRLA, ắc-quy khô (gel, cadimi, niken) với kích thước và dung lượng (tính bằng AH) hoàn toàn khác nhau, tùy thuộc vào công suất và đặc điểm của hệ thống pin mặt trời.

Hệ thống có công suất càng lớn thì cần sử dụng ắc-quy có dung lượng lớn hoặc dùng nhiều bình ắc-quy kết nối lại với nhau. • Bộ điều khiển sạc – Charger controller (Solar): Hình 1.5: Nguyên lý hoạt động bộ điều khiển sạc. Là thiết bị có chức năng điều khiển việc sạc điện từ tấm pin mặt trời cho ắc-quy, ổn áp cho dòng điện nạp, bảo vệ cho ắc-quy chống nạp quá tải và xả quá sâu nhằm nâng cao tuổi thọ của bình ắc-quy, và giúp hệ thống pin mặt trời sử dụng hiệu quả và lâu dài.
