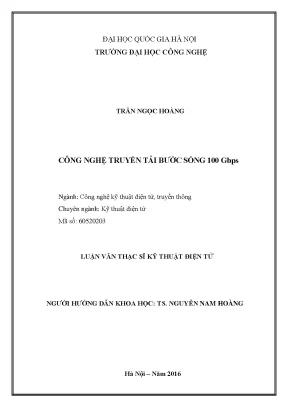

Luận Văn Thạc Sĩ Về Công Nghệ Truyền Tải Bước Sóng 100 Gbps Trong Kỹ Thuật Điện Tử Và Viễn Thông

Luận văn thạc sĩ kỹ thuật nghiên cứu công nghệ truyền tải bước sóng 100 gbps luận văn ths kỹ thuật điện điện tử và viễn thông 60 52 02, khảo sát thực trạng, phân tích nguyên nhân,

• Tác giả: Trần Ngọc Hoàng
• Người hướng dẫn: TS. Nguyễn Nam Hoàng
• Trường học: Đại Học Quốc Gia Hà Nội
• Chuyên ngành: Công Nghệ Kỹ Thuật Điện Tử, Truyền Thông
• Đề tài: Công Nghệ Truyền Tải Bước Sóng 100 Gbps
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: CÔNG NGHỆ TRUYỀN TẢI BƯỚC SÓNG 100 Gbps
• 1.1. Tại sao sử dụng công nghệ truyền tải bước sóng 100 Gbps?
• 1.2. Diễn tiến của công nghệ truyền dẫn
• 1.3. Các tiêu chuẩn cho công nghệ truyền tải bước sóng 100 Gbps
• 1.4. Hệ thống thông tin quang kết hợp
• 1.4.1. Cấu trúc cơ bản của hệ thống thông tin quang kết hợp
• 1.4.2. Máy thu tách sóng quang kết hợp
• 1.4.3. Vòng khóa pha trong máy thu kết hợp
• 2. CHƯƠNG 2: KỸ THUẬT ĐIỀU CHẾ VÀ SỬA LỖI TRONG TRUYỀN TẢI BƯỚC SÓNG 100 Gbps
• 2.1. Kỹ thuật điều chế trong truyền tải bước sóng 100 Gbps
• 2.1.1. Phương pháp điều chế khóa dịch pha PSK (Phase Shift Keying)
• 2.1.2. Điều chế pha hai trạng thái BPSK
• 2.1.3. Điều chế pha bốn trạng thái QPSK
• 2.1.4. Điều chế pha kết hợp ghép phân cực DP-QPSK
• 2.2. Kỹ thuật sửa lỗi (FEC – Forward Error Correction)
• 3. CHƯƠNG 3: ĐÁNH GIÁ ẢNH HƯỞNG CỦA KHOẢNG CÁCH ĐƯỜNG TRUYỀN LÊN CÔNG NGHỆ TRUYỀN TẢI BƯỚC SÓNG 100 Gbps
• 3.1. Tổng quan về phần mềm Optisystem 14
• 3.2. Mô phỏng và đánh giá hệ thống 10/100 Gbps DP-QPSK không có bộ xử lý số tốc độ cao DSP
• 3.2.1. Hệ thống 10 Gbps DP-QPSK
• 3.2.2. Hệ thống 100 Gbps DP-QPSK
• 3.3. Mô phỏng hệ thống 100 Gbps DP-QPSK với bộ xử lý tín hiệu số tốc độ cao DSP
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Công Nghệ Truyền Tải Bước Sóng 100 Gbps

Công nghệ truyền tải 100 Gbps đã trở thành một trong những giải pháp quan trọng trong lĩnh vực kỹ thuật điện tử và viễn thông. Sự gia tăng nhanh chóng của nhu cầu băng thông internet đã thúc đẩy sự phát triển của công nghệ này. Các dịch vụ như video trực tuyến, điện thoại thông minh và các ứng dụng dữ liệu lớn đã tạo ra áp lực lớn lên hạ tầng mạng. Công nghệ truyền tải dữ liệu với tốc độ cao không chỉ giúp giảm chi phí mà còn nâng cao hiệu suất sử dụng băng thông. Theo các nghiên cứu, công nghệ truyền tải 100 Gbps có thể giảm giá thành từ 10-30% so với các công nghệ trước đó như 40 Gbps. Điều này mở ra cơ hội cho việc nâng cấp các hệ thống hiện tại mà không cần đầu tư quá nhiều vào hạ tầng mới.

1.1 Tại Sao Sử Dụng Công Nghệ Truyền Tải Bước Sóng 100 Gbps

Nhu cầu băng thông internet đã tăng trưởng mạnh mẽ trong những năm gần đây, với mức tăng từ 70-150% mỗi năm. Điều này đã dẫn đến việc các nhà mạng phải tìm kiếm các giải pháp mới để đáp ứng nhu cầu này. Công nghệ truyền tải 100 Gbps ra đời nhằm giải quyết các vấn đề về suy giảm chất lượng truyền dẫn, bao gồm suy hao, tán sắc và tỉ số tín hiệu trên nhiễu (OSNR). Việc áp dụng công nghệ này không chỉ giúp cải thiện chất lượng dịch vụ mà còn tăng cường khả năng mở rộng mạng lưới. Các tiêu chuẩn như ITU-T và IEEE đã được thiết lập để hỗ trợ việc triển khai công nghệ này, đảm bảo tính tương thích và hiệu suất cao trong các hệ thống mạng hiện đại.

1.2 Diễn Tiến Của Công Nghệ Truyền Dẫn

Công nghệ truyền dẫn đã trải qua nhiều giai đoạn phát triển, từ 10 Gbps đến 40 Gbps và hiện tại là 100 Gbps. Theo các số liệu từ các tổ chức nghiên cứu, thị trường truyền dẫn 100 Gbps đã có sự tăng trưởng mạnh mẽ từ năm 2012, với dự báo rằng nó sẽ chiếm hơn 55% thị phần vào năm 2013. Các công nghệ điều chế tiên tiến như DP-QPSK đã được phát triển để đáp ứng nhu cầu này. Việc áp dụng các kỹ thuật như FEC (Forward Error Correction) cũng rất quan trọng để đảm bảo chất lượng tín hiệu trong các hệ thống truyền tải dài. Sự phát triển này không chỉ giúp nâng cao hiệu suất mà còn mở ra nhiều cơ hội mới cho các nhà cung cấp dịch vụ viễn thông.

1.3 Các Tiêu Chuẩn Cho Công Nghệ Truyền Tải Bước Sóng 100 Gbps

Các tiêu chuẩn cho công nghệ 100 Gbps được thiết lập bởi nhiều tổ chức như IEEE, OIF, và ITU-T. IEEE đã phát triển chuẩn 802.3ba cho giao diện Ethernet 100 Gbps, trong khi OIF tập trung vào các module quang và kỹ thuật điều chế. ITU-T đã đưa ra các định nghĩa cho mạng truyền tải quang, đảm bảo tính tương thích và hiệu suất cao. Các tiêu chuẩn này không chỉ giúp định hình công nghệ mà còn tạo điều kiện thuận lợi cho việc triển khai và mở rộng mạng lưới viễn thông hiện đại.

1.4 Hệ Thống Thông Tin Quang Kết Hợp

Hệ thống thông tin quang kết hợp sử dụng các kỹ thuật tách sóng để tối ưu hóa việc truyền tải dữ liệu. Kỹ thuật tách sóng kết hợp giúp cải thiện độ nhạy của bộ thu quang, từ đó nâng cao chất lượng tín hiệu. Việc áp dụng các công nghệ như IM/DD và FEC trong hệ thống này đã chứng minh được hiệu quả trong việc giảm thiểu nhiễu và tăng cường khả năng truyền tải. Hệ thống này không chỉ đáp ứng được nhu cầu hiện tại mà còn có khả năng mở rộng trong tương lai, phù hợp với sự phát triển không ngừng của công nghệ viễn thông.

II. Kỹ Thuật Điều Chế Và Sửa Lỗi Trong Truyền Tải Bước Sóng 100 Gbps

Kỹ thuật điều chế và sửa lỗi là hai yếu tố quan trọng trong việc đảm bảo chất lượng và hiệu suất của hệ thống truyền tải 100 Gbps. Các phương pháp điều chế như BPSK, QPSK, và DP-QPSK đã được nghiên cứu và áp dụng rộng rãi. Mỗi phương pháp có những ưu điểm và nhược điểm riêng, tuy nhiên, DP-QPSK được xem là lựa chọn tối ưu cho tốc độ cao. Kỹ thuật sửa lỗi FEC cũng đóng vai trò quan trọng trong việc cải thiện độ tin cậy của hệ thống. Việc áp dụng các kỹ thuật này không chỉ giúp giảm thiểu lỗi mà còn nâng cao khả năng truyền tải trên khoảng cách dài.

2.1 Kỹ Thuật Điều Chế Trong Truyền Tải Bước Sóng 100 Gbps

Kỹ thuật điều chế trong truyền tải 100 Gbps bao gồm nhiều phương pháp khác nhau, từ đơn giản đến phức tạp. BPSK và QPSK là những phương pháp cơ bản, trong khi DP-QPSK được xem là công nghệ tiên tiến nhất hiện nay. DP-QPSK cho phép truyền tải nhiều thông tin hơn trong cùng một băng tần, nhờ vào việc sử dụng cả pha và phân cực của sóng mang. Điều này giúp tăng cường khả năng truyền tải và giảm thiểu nhiễu. Việc áp dụng các kỹ thuật điều chế tiên tiến không chỉ giúp cải thiện hiệu suất mà còn mở ra nhiều cơ hội mới cho các ứng dụng viễn thông trong tương lai.

2.2 Kỹ Thuật Sửa Lỗi FEC

Kỹ thuật sửa lỗi FEC là một phần không thể thiếu trong các hệ thống truyền tải 100 Gbps. FEC giúp phát hiện và sửa chữa các lỗi xảy ra trong quá trình truyền tải, từ đó nâng cao độ tin cậy của hệ thống. Các phương pháp sửa lỗi như SD-FEC và HD-FEC đã được nghiên cứu và áp dụng để cải thiện hiệu suất truyền tải. Việc sử dụng FEC không chỉ giúp giảm thiểu tỷ lệ lỗi mà còn tăng cường khả năng truyền tải trên khoảng cách dài. Điều này đặc biệt quan trọng trong bối cảnh nhu cầu băng thông ngày càng tăng cao và yêu cầu về chất lượng dịch vụ ngày càng khắt khe.

III. Đánh Giá Ảnh Hưởng Của Khoảng Cách Đường Truyền Lên Công Nghệ Truyền Tải Bước Sóng 100 Gbps

Khoảng cách đường truyền có ảnh hưởng lớn đến hiệu suất của công nghệ truyền tải 100 Gbps. Việc đánh giá ảnh hưởng này là cần thiết để tối ưu hóa thiết kế và triển khai hệ thống. Các yếu tố như suy hao, tán sắc và nhiễu đều có thể tác động đến chất lượng tín hiệu. Việc sử dụng phần mềm mô phỏng như Optisystem giúp các nhà nghiên cứu và kỹ sư có thể đánh giá và tối ưu hóa hệ thống một cách hiệu quả. Các kết quả mô phỏng cho thấy rằng việc áp dụng các kỹ thuật điều chế và sửa lỗi tiên tiến có thể cải thiện đáng kể hiệu suất truyền tải trên khoảng cách dài.

3.1 Tổng Quan Về Phần Mềm Optisystem

Phần mềm Optisystem là một công cụ mạnh mẽ trong việc mô phỏng và thiết kế các hệ thống truyền tải quang. Nó cho phép người dùng mô phỏng các kịch bản khác nhau, từ đó đánh giá hiệu suất của hệ thống trong các điều kiện khác nhau. Việc sử dụng Optisystem giúp các kỹ sư có thể tối ưu hóa thiết kế hệ thống, từ đó nâng cao hiệu suất và giảm thiểu lỗi. Công cụ này đã được sử dụng rộng rãi trong nghiên cứu và phát triển công nghệ truyền tải 100 Gbps, giúp các nhà nghiên cứu có cái nhìn sâu sắc hơn về các yếu tố ảnh hưởng đến chất lượng tín hiệu.

3.2 Mô Phỏng Và Đánh Giá Hệ Thống 10 100 Gbps DP QPSK

Mô phỏng hệ thống 10/100 Gbps DP-QPSK cho thấy rõ ảnh hưởng của khoảng cách đường truyền đến chất lượng tín hiệu. Các kết quả cho thấy rằng với khoảng cách lớn, tỷ lệ lỗi bit (BER) tăng lên đáng kể, điều này cho thấy sự cần thiết phải áp dụng các kỹ thuật sửa lỗi và điều chế tiên tiến. Việc so sánh giữa hệ thống có và không có bộ xử lý số tốc độ cao DSP cũng cho thấy sự khác biệt rõ rệt về hiệu suất. Các nghiên cứu này không chỉ giúp cải thiện công nghệ truyền tải mà còn mở ra nhiều cơ hội mới cho các ứng dụng viễn thông trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh sự phát triển nhanh chóng của các dịch vụ băng rộng như 3G/4G, video trực tuyến và các ứng dụng dữ liệu chuyên sâu, nhu cầu về băng thông internet đã tăng trưởng với tốc độ từ 40-150% mỗi năm trong thập kỷ qua. Điều này đặt ra thách thức lớn cho các hệ thống truyền dẫn quang hiện tại, đặc biệt là các hệ thống 10 Gbps và 40 Gbps không còn đáp ứng được yêu cầu về dung lượng và hiệu suất. Công nghệ truyền tải bước sóng 100 Gbps ra đời nhằm giải quyết các hạn chế này, với mục tiêu nâng cao hiệu suất sử dụng phổ tần số, giảm giá thành trên mỗi bit dữ liệu từ 10-30% so với công nghệ 40 Gbps, đồng thời mở rộng khoảng cách truyền dẫn mà không cần tái tạo tín hiệu nhiều lần.

Nghiên cứu tập trung vào công nghệ truyền tải bước sóng 100 Gbps, đặc biệt là kỹ thuật điều chế DP-QPSK và kỹ thuật sửa lỗi SD-FEC, nhằm đánh giá ảnh hưởng của khoảng cách đường truyền đến chất lượng tín hiệu và đề xuất các giải pháp tối ưu. Phạm vi nghiên cứu bao gồm mô phỏng hệ thống truyền dẫn quang tại các tốc độ 10 Gbps và 100 Gbps, sử dụng phần mềm OptiSystem 14, với các tham số kỹ thuật thực tế của thiết bị và sợi quang. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc nâng cấp hạ tầng mạng truyền dẫn quang tại Việt Nam, hỗ trợ các nhà mạng lớn như VNPT, Viettel, Mobifone trong việc triển khai và vận hành hệ thống 100 Gbps hiệu quả.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

• Kỹ thuật điều chế DP-QPSK (Dual Polarization-Quadrature Phase Shift Keying): Đây là kỹ thuật điều chế pha vuông góc phân cực kép, cho phép mã hóa 4 bit trên một ký tự quang, tăng gấp đôi hiệu suất phổ so với QPSK truyền thống. DP-QPSK có khả năng miễn nhiễm cao với các hiện tượng tán sắc (CD), tán sắc mode phân cực (PMD) và hiệu ứng phi tuyến trong sợi quang.

• Kỹ thuật sửa lỗi SD-FEC (Soft Decision Forward Error Correction): Thuật toán sửa lỗi thế hệ thứ ba, sử dụng các bit tin cậy để cải thiện khả năng nhận diện và sửa lỗi, giúp tăng khoảng cách truyền dẫn lên 20-40% so với HD-FEC truyền thống.

• Mô hình hệ thống truyền dẫn quang DWDM: Bao gồm các thành phần như máy phát, máy thu DP-QPSK, sợi quang với các thông số suy hao và tán sắc, bộ khuếch đại quang EDFA, và các thiết bị đo kiểm BER, phổ quang, chòm sao tín hiệu.

• Chuẩn truyền dẫn OTN (Optical Transport Network) theo ITU-T G.709: Đóng vai trò trong việc mapping và đóng khung tín hiệu 100 Gbps, hỗ trợ đa giao thức và tích hợp FEC.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Sử dụng các tham số kỹ thuật thực tế của máy phát và máy thu DP-QPSK, thông số sợi quang tiêu chuẩn (suy hao 0,2 dB/km, tán sắc 16,75 ps/(nm.km)), và các thiết bị khuếch đại EDFA với gain 20 dB, nhiễu 4 dB.

• Phương pháp phân tích: Mô phỏng hệ thống truyền dẫn quang 10 Gbps và 100 Gbps sử dụng phần mềm OptiSystem 14. Thay đổi khoảng cách truyền dẫn (100 km đến khoảng cách lớn hơn) và các thông số điều khiển vòng lặp (loop control) để đánh giá ảnh hưởng đến chất lượng tín hiệu qua các chỉ số BER, phổ tín hiệu, biểu đồ chòm sao.

• Cỡ mẫu: Mô phỏng nhiều kịch bản với các khoảng cách và tốc độ khác nhau, đảm bảo tính đại diện cho các điều kiện thực tế trong mạng truyền dẫn quang.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong năm 2016, với ba chương chính: tổng quan công nghệ và tiêu chuẩn, kỹ thuật điều chế và sửa lỗi, đánh giá ảnh hưởng khoảng cách đường truyền.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của khoảng cách truyền dẫn đến chất lượng tín hiệu 10 Gbps và 100 Gbps:

   • Ở tốc độ 10 Gbps, hệ thống DP-QPSK có thể truyền dẫn ổn định trên khoảng cách từ 800 đến 2000 km trước khi cần tái tạo, với BER thấp và biểu đồ chòm sao rõ ràng, các ký tự quang phân bố đều trên 4 đỉnh hình vuông.

   • Ở tốc độ 100 Gbps, yêu cầu OSNR tối thiểu cao hơn 10 dB so với 10 Gbps, dẫn đến khoảng cách truyền dẫn bị giới hạn đáng kể nếu không có kỹ thuật xử lý số và sửa lỗi. Mô phỏng cho thấy hệ thống 100 Gbps không có bộ xử lý số DSP chỉ có thể truyền dẫn hiệu quả trên khoảng cách ngắn hơn nhiều.

2. Hiệu quả của kỹ thuật sửa lỗi SD-FEC và bộ xử lý số DSP:

   • Việc tích hợp bộ xử lý số tốc độ cao DSP cùng kỹ thuật sửa lỗi SD-FEC giúp cải thiện đáng kể chất lượng tín hiệu 100 Gbps, giảm BER và mở rộng khoảng cách truyền dẫn lên đến 1500 km.

   • So sánh biểu đồ chòm sao trước và sau xử lý số cho thấy sự tập trung ký tự quang rõ rệt hơn, giảm nhiễu và méo tín hiệu.

3. Đặc tính kỹ thuật của máy phát và máy thu DP-QPSK:

   • Máy phát có băng thông khoảng 23 GHz, công suất quang tối đa 18 dBm, suy hao xen thấp (khoảng 0,3 dB), và khả năng điều khiển phân cực chính xác.

   • Máy thu có công suất hoạt động trung bình 0 dBm, sai pha giữa các kênh nhỏ hơn ±5 độ, méo hài tổng cộng dưới 5%, đảm bảo khả năng giải điều chế chính xác.

Thảo luận kết quả

Nguyên nhân chính của sự giới hạn khoảng cách truyền dẫn ở tốc độ 100 Gbps là do yêu cầu OSNR cao hơn và ảnh hưởng của các hiện tượng tán sắc, nhiễu phi tuyến trong sợi quang. Kỹ thuật điều chế DP-QPSK với khả năng miễn nhiễm cao giúp giảm thiểu các ảnh hưởng này, nhưng vẫn cần sự hỗ trợ của kỹ thuật sửa lỗi SD-FEC và bộ xử lý số DSP để đảm bảo chất lượng tín hiệu.

So với các nghiên cứu trước đây, kết quả mô phỏng phù hợp với xu hướng phát triển công nghệ truyền dẫn quang trên thế giới, trong đó DP-QPSK được lựa chọn làm chuẩn điều chế cho 100 Gbps do sự cân bằng giữa hiệu suất và độ phức tạp. Việc áp dụng các tiêu chuẩn IEEE 802.3ba, OIF và ITU-T G.709 cũng giúp đảm bảo tính tương thích và khả năng mở rộng của hệ thống.

Dữ liệu có thể được trình bày qua các biểu đồ phổ tín hiệu, biểu đồ chòm sao và bảng thống kê BER theo khoảng cách truyền dẫn, giúp trực quan hóa sự suy giảm chất lượng tín hiệu và hiệu quả của các giải pháp kỹ thuật.

Đề xuất và khuyến nghị

1. Triển khai kỹ thuật điều chế DP-QPSK trong các hệ thống truyền dẫn 100 Gbps:

   • Mục tiêu: Tăng hiệu suất phổ và giảm ảnh hưởng của tán sắc, PMD.

   • Thời gian: Áp dụng ngay trong các dự án nâng cấp mạng hiện tại.

   • Chủ thể thực hiện: Các nhà cung cấp thiết bị và nhà mạng viễn thông.

2. Tích hợp kỹ thuật sửa lỗi SD-FEC và bộ xử lý số DSP tốc độ cao:

   • Mục tiêu: Giảm BER, tăng khoảng cách truyền dẫn lên 20-40%.

   • Thời gian: Triển khai đồng bộ với hệ thống DP-QPSK.

   • Chủ thể thực hiện: Nhà sản xuất thiết bị và đội ngũ kỹ thuật vận hành mạng.

3. Tối ưu hóa thiết kế mạng DWDM theo chuẩn ITU-T G.709 và IEEE 802.3ba:

   • Mục tiêu: Đảm bảo tính tương thích, dễ dàng nâng cấp và mở rộng mạng.

   • Thời gian: Lập kế hoạch và áp dụng trong vòng 1-2 năm tới.

   • Chủ thể thực hiện: Các nhà khai thác mạng và tổ chức tiêu chuẩn.

4. Đào tạo và nâng cao năng lực kỹ thuật cho đội ngũ vận hành:

   • Mục tiêu: Hiểu rõ công nghệ mới, vận hành và bảo trì hiệu quả.

   • Thời gian: Tổ chức các khóa đào tạo định kỳ hàng năm.

   • Chủ thể thực hiện: Các trường đại học, trung tâm đào tạo và nhà mạng.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành kỹ thuật điện tử, truyền thông:

   • Lợi ích: Hiểu sâu về công nghệ truyền dẫn quang 100 Gbps, kỹ thuật điều chế và sửa lỗi.

   • Use case: Tham khảo để phát triển đề tài nghiên cứu hoặc luận văn.

2. Kỹ sư và chuyên gia vận hành mạng viễn thông:

   • Lợi ích: Nắm bắt các giải pháp kỹ thuật nâng cao hiệu suất mạng truyền dẫn.

   • Use case: Áp dụng trong thiết kế, triển khai và bảo trì hệ thống mạng quang.

3. Nhà cung cấp thiết bị viễn thông và công nghệ quang học:

   • Lợi ích: Cập nhật các tiêu chuẩn và công nghệ mới để phát triển sản phẩm phù hợp.

   • Use case: Nghiên cứu và cải tiến thiết bị truyền dẫn 100 Gbps.

4. Các nhà hoạch định chính sách và quản lý mạng viễn thông:

   • Lợi ích: Hiểu rõ xu hướng công nghệ và nhu cầu phát triển hạ tầng mạng.

   • Use case: Lập kế hoạch đầu tư và phát triển mạng băng rộng quốc gia.

Câu hỏi thường gặp

1. Tại sao công nghệ truyền tải bước sóng 100 Gbps lại cần thiết trong mạng viễn thông hiện nay?

   • Do nhu cầu băng thông tăng nhanh từ các dịch vụ 3G/4G và video trực tuyến, công nghệ 10 Gbps không đáp ứng được. 100 Gbps giúp tăng dung lượng mạng, giảm chi phí trên mỗi bit và mở rộng khoảng cách truyền dẫn.

2. Điều chế DP-QPSK có ưu điểm gì so với các kỹ thuật điều chế khác?

   • DP-QPSK mã hóa 4 bit trên một ký tự quang, tăng gấp đôi hiệu suất phổ so với QPSK, đồng thời có khả năng miễn nhiễm cao với tán sắc, PMD và hiệu ứng phi tuyến, phù hợp cho truyền dẫn tốc độ cao.

3. Kỹ thuật sửa lỗi SD-FEC giúp cải thiện hiệu suất mạng như thế nào?

   • SD-FEC sử dụng các bit tin cậy để tăng khả năng nhận diện và sửa lỗi, giảm BER và tăng khoảng cách truyền dẫn lên 20-40%, rất quan trọng cho hệ thống 100 Gbps yêu cầu OSNR cao.

4. Phần mềm OptiSystem 14 được sử dụng như thế nào trong nghiên cứu này?

   • OptiSystem 14 mô phỏng hệ thống truyền dẫn quang, cho phép thiết kế, đo kiểm và tối ưu hóa các thành phần mạng, giúp đánh giá ảnh hưởng của khoảng cách và kỹ thuật điều chế/sửa lỗi đến chất lượng tín hiệu.

5. Làm thế nào để mở rộng khoảng cách truyền dẫn trong hệ thống 100 Gbps?

   • Bằng cách tích hợp bộ xử lý số DSP tốc độ cao, áp dụng kỹ thuật sửa lỗi SD-FEC, sử dụng máy phát và máy thu DP-QPSK chất lượng cao, đồng thời tối ưu hóa thiết kế mạng theo các chuẩn quốc tế.

Kết luận

• Công nghệ truyền tải bước sóng 100 Gbps là giải pháp thiết yếu để đáp ứng nhu cầu băng thông ngày càng tăng trong mạng viễn thông hiện đại.

• Kỹ thuật điều chế DP-QPSK và sửa lỗi SD-FEC đóng vai trò trung tâm trong việc nâng cao hiệu suất và mở rộng khoảng cách truyền dẫn.

• Mô phỏng hệ thống 10 Gbps và 100 Gbps cho thấy sự khác biệt rõ rệt về yêu cầu OSNR và ảnh hưởng của khoảng cách đường truyền.

• Việc áp dụng các tiêu chuẩn IEEE 802.3ba, OIF và ITU-T G.709 giúp đảm bảo tính tương thích và khả năng mở rộng của hệ thống.

• Đề xuất triển khai đồng bộ các giải pháp kỹ thuật và đào tạo nhân lực nhằm nâng cao hiệu quả vận hành mạng truyền dẫn quang 100 Gbps trong thời gian tới.

Các nhà mạng và nhà nghiên cứu nên phối hợp triển khai các giải pháp công nghệ tiên tiến, đồng thời tiếp tục nghiên cứu mở rộng công nghệ truyền dẫn tốc độ cao hơn nhằm đáp ứng nhu cầu phát triển bền vững của hạ tầng viễn thông quốc gia.

Trích đoạn nội dung tài liệu

MỞ ĐẦU Chúng ta có thể thấy các dịch vụ thông tin băng rộng ngày càng tăng trƣởng nhanh chóng: Đó là các thế hệ điện thoại thông minh với dịch vụ 3G/ 4G; các trang video chuyên sâu; các dịch vụ cung cấp data,. Để có thể đáp ứng đƣợc sự tăng trƣởng không ngừng đó, các công nghệ truyền dẫn mới liên tục đƣợc nghiên cứu, triển khai và đƣa vào ứng dụng. Đầu tiên, công nghệ thông tin quang SDH ra đời, mở ra giai đoạn phát triển mới cho ngành truyền tải dữ liệu trong viễn thông. Tuy nhiên với tốc độ SDH là 10 Gbps thì không đáp ứng đƣợc nhu cầu tăng trƣởng ngày càng nhanh chóng của các dịch vụ viễn thông.

Chính vì vậy hệ thống thông tin quang ghép kênh theo bƣớc sóng (WDM) đã ra đời và đóng vai trò quan trọng trong mạng thông tin quang. Các hệ thống truyền dẫn ghép kênh theo bƣớc sóng đã và đang đƣợc triển khai trên toàn cầu nhƣ là một công nghệ truyền dẫn chính cho mạng đƣờng trục và mạng vùng. Bên cạnh rất nhiều ƣu điểm, công nghệ WDM bị hạn chế bởi hiệu suất sử dụng tần số đó là chỉ sử dụng đƣợc các tần số trong băng C và băng L. Chính vì vậy không thể tăng số bƣớc sóng ghép trên một sợi quang.

Điều đó dẫn đến phải nghiên cứu các công nghệ nhằm tăng dung lƣợng của một bƣớc sóng. Công nghệ truyền tải bƣớc sóng 100 Gbps đã đƣợc các nhà sản xuất và cung cấp thiết bị lớn trên thế giới nghiên cứu và triển khai thành công. Điều đó mở ra triển vọng cho việc nâng cấp các hệ thống 10 Gbps và 40 Gbps đang sử dụng lên 100 Gbps. Trong đó kỹ thuật kết hợp đóng vai trò chủ chốt cho tốc độ 100 Gbps để sử dụng lại hạ tầng mạng hiện đang dùng cho các tốc độ 10G Gbps và 40 Gbps.

Hệ thống thông tin quang kết hợp có các kỹ thuật điều chế rất phong phú và đa dạng từ đơn giản nhƣ điều chế ASK, FSK, PSK cho đến các kiểu điều chế phức tạp nhƣ DB-PSK, DQPSK, RZ- DQPSK, DP-QPSK … Trong đó DP-QPSK là ứng cử viên sáng giá nhất cho tốc độ 100 Gbps. Tại Việt Nam, do nhu cầu dịch vụ băng rộng tăng cao, các hệ thống truyền dẫn bƣớc sóng 100 Gbps đang đƣợc triển khai rộng rãi bởi các nhà mạng lớn nhƣ VNPT, Viettel, Mobifone,… Trong đó có những hệ thống triển khai mới hoàn toàn hoặc nâng cấp lên từ hệ thống truyền dẫn bƣớc sóng 10 Gbps, 40 Gbps. Việc triển khai hệ thống 100 Gbps không chỉ với mạng đƣờng trục mà ngay cả với mạng vùng. Chính vì vậy mà cần có một nghiên cứu sâu sắc về công nghệ truyền tải bƣớc sóng 100 Gbps xem các đặc điểm chính của công nghệ là gì, ảnh hƣởng của đƣờng truyền lên công nghệ và giải pháp khắc phục.

Chính vì vậy tôi đã lựa chọn đề tài: “Công nghệ truyền tải bƣớc sóng 100 Gbps”. Nội dung đề tài đƣợc chia làm ba chƣơng: CHƢƠNG 1. CÔNG NGHỆ TRUYỀN TẢI BƢỚC SÓNG 100 Gbps. - Lý do ra đời công nghệ truyền tải bƣớc sóng 100 Gbps.

z - 11 - - Diễn tiến của công nghệ truyền dẫn. - Các tiêu chuẩn của công nghệ truyền tải bƣớc sóng 100 Gbps. - Hệ thống thông tin quang kết hợp (kỹ thuật tách sóng kết hợp). KỸ THUẬT NGHỆ ĐIỀU CHẾ VÀ SỬA LỖI TRONG TRUYỀN TẢI BƢỚC SÓNG 100 Gbps - Kỹ thuật điều chế DP-QPSK trong truyền tải bƣớc sóng 100 Gbps - Kỹ thuật sửa lỗi SD-FEC trong truyền tải bƣớc sóng 100 Gbps CHƢƠNG 3.

ĐÁNH GIÁ ẢNH HƢỞNG CỦA KHOẢNG CÁCH ĐƢỜNG TRUYỀN LÊN CÔNG NGHỆ TRUYỀN TẢI BƢỚC SÓNG 100 Gbps - Mô phỏng hệ thống 10 Gbps và 100 Gbps không có bộ xử lý số với các khoảng cách khác nhau và so sánh. - Mô phỏng hệ thống 100 Gbps có bộ xử lý số ở khoảng cách lớn và kiểm tra lỗi sau bộ xử lý số. Do kiến thức và thời gian tìm hiểu còn hạn chế nên đồ án không thể tránh khỏi những thiếu sót. Tôi rất mong nhận đƣợc những góp ý, bổ sung của thầy cô cũng nhƣ bạn đọc để đồ án này đƣợc hoàn thiện hơn.

Tôi xin gửi lời cảm ơn chân thành đến thầy Nguyễn Nam Hoàng, ngƣời đã tận tình chỉ bảo, hƣớng dẫn trong suốt thời gian qua. Đồng thời, tôi cũng xin chân thành cảm ơn các thầy cô trong Khoa Điện Tử - Viễn Thông, Trƣờng Đại Học Công Nghệ - Đại Học Quốc Gia Hà Nội đã trang bị kiến thức và giúp đỡ tôi hoàn thành đồ án này. Hà Nội, ngày……tháng……năm 2016 Sinh viên Trần Ngọc Hoàng z - 12 - CHƢƠNG 1 CÔNG NGHỆ TRUYỀN TẢI BƢỚC SÓNG 100 Gbps Trong chương này, chúng ta sẽ đi tìm hiểu xem tại sao lại ra đời công nghệ truyền tải bước sóng 100 Gbps, diễn tiến của công nghệ truyền tải trên thế giới. Đồng thời, chương này cũng chỉ ra: + Các tiêu chuẩn để làm cơ sở triển khai công nghệ truyền tải bước sóng 100 Gbps.

+ Kỹ thuật tách sóng được sử dụng trong truyền tải 100 Gbps.1 Tại sao sử dụng công nghệ truyền tải bƣớc sóng 100 Gbps? Trong khoảng 5-10 năm qua đã cho thấy một sự gia tăng rất lớn trong yêu cầu băng thông internet. Điều đó là do các dịch vụ dữ liệu kinh doanh tăng cao, các điện thoại thông minh với dịch vụ 3G/4G, các trang web video chuyên sâu phổ biến nhƣ Youtube, Netflix, Hulu,.ngày càng phát triển. Điều này dẫn tới kết quả tất yếu là làm xuất hiện các mạng truyền tải cực lớn. Các dịch vụ băng rộng Vấn đề hiệu suất sử dụng phổ tần số trong thông tin quang cũng là một trong những lý do ra đời công nghệ 100 Gbps.

ITU chia dải tần các bƣớc sóng thành Grid; Grid đƣợc chia thành các Bands. Trong đó Band L và C đƣợc sử dụng cho DWDM. Các băng tần theo chuẩn ITU-T Công nghệ 100Gbps ra đời nhằm giải quyết bài toán về suy giảm chất lƣợng truyền dẫn. Đó là các vấn đề về suy hao (suy giảm theo chiều dài tuyến cáp, giới hạn khoảng cách truyền); tán sắc (dãn rộng/biến dạng xung ánh sáng khi lan truyền, giới hạn khoảng cách truyền); OSNR (tỉ số tín hiệu trên nhiễu gây ra bởi nhiễu trên đƣờng truyền).

Suy giảm chất lƣợng truyền dẫn Công nghệ 100Gbps ra đời giúp giảm giá thành/bit. Theo ƣớc tính thì công nghệ 100Gbps ra đời sẽ giảm giá thành từ 10-30% so với công nghệ 40Gbps, từ đó tăng cơ hội tiết kiệm chi phí cho mạng DWDM, IP.2 Diễn tiến của công nghệ truyền dẫn Theo các số liệu điều tra vào đầu những năm 2000, tăng trƣởng lƣu lƣợng của Internet ở mức từ 70-150% một năm [6]; kể từ năm 2009, tỉ lệ này nằm ở mức 40-50% [19]. Rõ ràng với mức độ tăng trƣởng đó thì hệ thống mạng sử dụng tốc độ 10Gb/s sẽ không đáp ứng đƣợc. Nhiều nhà khai thác mạng lớn đã lập kế hoạch mở rộng một cách đáng kể năng lực mạng lƣới để đáp ứng nhu cầu tăng trƣởng của lƣu lƣợng IP.

Theo số liệu của hãng nghiên cứu thị trƣờng Dell’Oro thì các sản phẩm truyền dẫn có tốc độ 100 Gbps sẽ phát triển mạnh từ sau năm 2012 với tổng giá trị sản phẩm khoảng 30 triệu USD và sẽ đạt khoảng 500 triệu USD vào năm 2014. Còn hãng nghiên cứu thị trƣờng Heavy Reading thì dự báo thị phần các ứng dụng có tốc độ kênh từ 40 Gbps đến 100 Gbps sẽ chiếm hơn phân nửa (55%) vào năm 2013, trong đó ứng dụng 40 Gbps chiếm 26% và 100 Gbps là 29%; gần phân nửa thị trƣờng còn lại (45%) là của các ứng dụng 10 Gbps [15].4 thể hiện xu hƣớng phát triển về tốc độ truyền dẫn trên các hệ thống mạng DWDM. Truyền dẫn quang đã và đang tiến triển từ 10/40 Gbps lên 100 Gbps và thậm chí còn cao hơn (lên đến Tbps). Đối với công nghệ bƣớc sóng 400 Gbps trở lên thì mối quan hệ giữa SE (hiệu suất phổ) và cự ly truyền dẫn trở thành bất biến.

Diễn tiến của công nghệ truyền dẫn quang Hiện nay, công nghệ truyền tải bƣớc sóng 100 Gbps đang đƣợc triển khai rộng rãi trên toàn thế giới. Về mặt công nghệ, truyền tải 100 Gbps chủ yếu là vấn đề điều chế mã 100 Gbps, kỹ thuật mã sửa lỗi trƣớc FEC (forward error correction) và các công nghệ truyền tải đƣờng. Kỹ thuật điều chế mã tiên tiến là cần thiết cho việc thực hiện truyền tải WDM dung lƣợng cao và truyền đƣờng dài. Một số hãng trên lớn trên thế giới đã nghiên cứu các vấn đề này, ví dụ nhƣ Huawei đã phát triển các kỹ thuật điều chế mã tiên tiến nhƣ sDQPSK, oPDM-DQPSK, và ePDM-QPSK.

Kỹ thuật sDQPSK sử dụng z - 15 - kỹ thuật kiểm soát phân cực để giảm tác động phi tuyến trong hệ thống DWDM tốc độ cao, cho phép hệ thống truyền tín hiệu trên khoảng cách 1,200 km. Bằng việc thực thi phần cứng kết hợp với các thuật toán tiên tiến, kỹ thuật oPDM-DQPSK tạo điều kiện theo dõi một cách nhanh chóng phân cực quang và giúp truyền tải tới 80 bƣớc sóng tín hiệu tại 100 Gbps. Các đặc tính cách tân của công nghệ ePDM-QPSK có thể kể đến nhƣ bộ chuyển đổi tín hiệu tƣơng tự – số tốc độ cao (ADC), bộ xử lý số tốc độ cao (DSP). Dựa trên các thuật toán tiên tiến, DSP có thể theo dõi sự phân cực, khôi phục đồng hồ, pha và thông tin dữ liệu, thực hiện bù tán sắc và bù tán sắc phân cực (PMD).

Công nghệ ePDM-QPSK có thể truyền tải lên tới 80 bƣớc sóng của tín hiệu tại 100 Gbps trên khoảng cách 1500 km. Kỹ thuật FEC là một đặc tính quan trọng khác cho truyền tải đƣờng dài. Để loại trừ ảnh hƣởng của nhiễu làm suy giảm các tín hiệu quang, một hệ thống 100 Gbps yêu cầu FEC cao hơn các hệ thống truyền tải hiện nay [4].3 Các tiêu chuẩn cho công nghệ truyền tải bƣớc sóng 100 Gbps Các tiêu chuẩn của công nghệ 100Gbps đƣợc hình thành bởi nhiều tổ chức chuyên về phát triển và cải tiến các chuẩn thông tin quang trong các lĩnh vực nhƣ Ethernet, module quang và mạng truyền tải OTN. Các tiêu chuẩn của công nghệ 100Gbps 1.1 IEEE IEEE chịu trách nhiệm cho các chuẩn liên quan đến giao diện phía client cũng nhƣ việc mapping Ethernet.

IEEE đã phát triển IEEE 802.3ba nhƣ chuẩn cho giao diện Ethernet 100 Gbps. Chuẩn Ethernet tốc độ 40/100 Gbps (IEEE P802.3ba) đƣợc thông qua vào ngày 17/06/2010, mở đƣờng cho một làn sóng kết nối máy chủ Ethernet tốc độ cao và hệ thống chuyển mạch lõi. Thiết bị OME 6500 của Ciena cũng đã cung cấp giao diện khách hàng 100 GbE, thuận tiện cho kết nối giữa mạng WDM và mạng Metro hoặc mạng vùng.
