Tổng quan nghiên cứu

Sự bùng nổ của các dịch vụ đa phương tiện chất lượng cao và mạng truyền thông không dây băng rộng đang đặt ra áp lực lớn đối với hạ tầng viễn thông toàn cầu. Trong khi các chuẩn vô tuyến truyền thống như IEEE 802.11n chỉ đáp ứng tốc độ truyền tải từ 200 Mbps đến 500 Mbps ở dải tần dưới 5 GHz, nhu cầu thực tế đối với luồng video độ phân giải 1920x1080 không nén đòi hỏi băng thông tốc độ Gigabit. Dải sóng milimét từ 30 GHz đến 300 GHz với bước sóng từ 10 mm xuống 1 mm mở ra nguồn tài nguyên phổ tần khổng lồ, đồng thời cho phép thu nhỏ kích thước linh kiện tới gần 100 lần so với các hệ thống 5 GHz. Tuy nhiên, sóng milimét tại tần số 30 GHz phải đối mặt với mức suy hao truyền lan trong khí quyển và mưa rất lớn, đòi hỏi hệ thống thu phát phải có hệ số tăng ích cao và búp sóng định hướng hẹp.

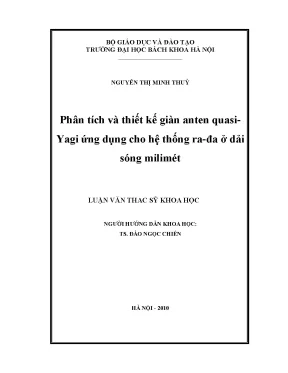

Luận văn thạc sĩ khoa học của tác giả Nguyễn Thị Minh Thủy, dưới sự hướng dẫn của TS. Đào Ngọc Chiến tại Trường Đại học Bách Khoa Hà Nội vào năm 2010, tập trung giải quyết bài toán: Phân tích và thiết kế giàn anten quasi-Yagi hoạt động ở dải tần 30 GHz ứng dụng cho hệ thống ra-đa cảnh báo va chạm và giao tiếp giữa các phương tiện cơ giới (V2V). Mục tiêu cốt lõi của đề tài là xây dựng cấu trúc mảng anten vi dải có độ định hướng cao, suy hao phản xạ thấp, kích thước nhỏ gọn và hỗ trợ phân cực tuyến tính nghiêng một góc ±45 độ nhằm triệt tiêu can nhiễu giữa các xe lân cận. Nghiên cứu mang ý nghĩa thực tiễn to lớn trong việc nâng cao chỉ số tín trên tạp SNR, tối ưu hóa vùng phủ sóng định hướng và tạo nền tảng phần cứng vững chắc cho công nghệ giao thông thông minh và mạng truyền dẫn không dây tốc độ cao.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng hệ phương trình vi phân Maxwell và các điều kiện biên điện từ trường trong không gian ba chiều. Khi tần số tín hiệu đạt ngưỡng 30 GHz, các trường điện E và từ trường H biến thiên nhanh, tương hỗ lẫn nhau và tuân theo phương trình sóng điện từ toàn phần. Lý thuyết điều kiện bờ trên bề mặt tiếp giáp giữa các môi trường điện môi và dây dẫn đóng vai trò quyết định trong việc xác định mật độ dòng mặt cũng như thế điện trường tiếp tuyến.

Bên cạnh lý thuyết trường điện từ cổ điển, luận văn khai thác sâu lý thuyết anten vi dải (Microstrip Antenna - MSA) và nguyên lý bức xạ sóng chậm của anten dẫn xạ Yagi-Uda truyền thống để phát triển cấu trúc anten quasi-Yagi đồng phẳng. Khung phân tích tập trung vào năm khái niệm cốt lõi:

  1. Trở kháng vào và phối hợp trở kháng: Xác định tỷ số giữa điện áp và dòng điện tại cổng tiếp điện để tối đa hóa công suất bức xạ.
  2. Hệ số định hướng và độ tăng ích: Đánh giá mức độ tập trung năng lượng bức xạ trong búp sóng chính so với nguồn bức xạ đẳng hướng tương đương EIRP.
  3. Góc mở nửa công suất (HPBW): Đo lường độ rộng búp sóng tại mức giảm 3 dB (tương ứng 50% công suất cực đại), đạt giá trị tối ưu khoảng 6.5 độ.
  4. Tính phân cực: Khảo sát quỹ đạo vector điện trường theo góc nghiêng ±45 độ để chống giao thoa đa đường.
  5. Băng thông công tác: Khoảng tần số làm việc thỏa mãn hệ số sóng đứng và tổn hao phản xạ S11 dưới ngưỡng tiêu chuẩn -10 dB.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu mô phỏng điện từ trường 3D với cỡ mẫu khảo sát bao gồm hơn 100 điểm tần số quét liên tục trong dải từ 20 GHz đến 40 GHz. Phương pháp chọn mẫu tập trung vào việc lấy mẫu dày đặc quanh dải tần công tác 24 GHz đến 35 GHz nhằm phát hiện chính xác tần số cộng hưởng tại 30 GHz.

Về phương pháp phân tích, tác giả lựa chọn Phương pháp phần tử hữu hạn (Finite Element Method - FEM) miền tần số thay vì Phương pháp mô-men (Method of Moments - MoM) hay Sai phân hữu hạn miền thời gian (FDTD). Lý do lựa chọn FEM là bởi phương pháp này vượt trội trong việc xử lý các cấu trúc hình học phức tạp, lớp điện môi không đồng nhất và điều kiện biên bức xạ mở thông qua việc chia lưới miền nghiệm thành hàng chục nghìn phần tử tứ diện thích ứng (Adaptive Meshing).

Toàn bộ quy trình mô hình hóa, chia lưới và giải hệ phương trình ma trận được thực hiện trên công cụ mô phỏng chuẩn công nghiệp Ansoft HFSS trong thời gian từ tháng 1 đến tháng 10 năm 2010 tại Phòng nghiên cứu và phát triển truyền thông (CRD).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích chuyên sâu trên phần mềm Ansoft HFSS đã mang lại ba phát hiện quan trọng:

  1. Tối ưu hóa phần tử đơn quasi-Yagi: Anten đơn lẻ được tích hợp trên phiến mạch in với đường truyền dẫn vi dải đồng phẳng CPS/CPW, bộ biến đổi trở kháng λ/4 và bộ trễ pha 180 độ. Kết quả cho thấy hệ số tổn hao phản xạ S11 tại tần số trung tâm 30 GHz đạt mức sâu dưới -20 dB, băng thông trở kháng thực tế bao phủ trọn vẹn dải từ 24 GHz đến 35 GHz, đạt tỷ lệ băng thông vượt mức 30% so với tần số trung tâm.
  2. Hiệu năng vượt trội của giàn anten mảng 4 phần tử: Khi ghép nối 4 phần tử quasi-Yagi qua mạng phân phối công suất (Feed Network) đồng pha, hệ số tăng ích của giàn anten tăng vọt từ mức 4.5 dBi của phần tử đơn lên khoảng 12 dBi đến 15 dBi, giúp tăng cự ly phát hiện mục tiêu của radar lên hơn 2.5 lần trong điều kiện truyền sóng thẳng (LOS).
  3. Đặc tính phân cực nghiêng ±45 độ ổn định: Khi xoay góc giàn anten nghiêng ±45 độ, đồ thị bức xạ trong cả mặt phẳng E và mặt phẳng H vẫn giữ nguyên độ đối xứng cao. Tỷ số triệt phân cực chéo (Cross-polarization rejection) đạt trên 20 dB, cho phép loại bỏ gần như hoàn toàn tín hiệu can nhiễu từ các hệ thống radar gắn trên xe đối diện hoặc cùng chiều.

Thảo luận kết quả

Nguyên nhân chính giúp giàn anten quasi-Yagi đạt hiệu suất bức xạ cao là nhờ sự kết hợp hài hòa giữa bộ trễ pha 180 độ và cấu trúc chấn tử dẫn xạ (director), giúp hướng dòng mặt tập trung hoàn toàn về phía trước mà không bị tiêu hao ngược vào lớp nền điện môi. Dữ liệu trường bức xạ có thể được trực quan hóa qua biểu đồ 2D của tham số tán xạ S11 theo tần số và biểu đồ phân bố mật độ dòng điện mặt 3D trên bề mặt tấm vi dải.

So sánh với các nghiên cứu anten loa (Horn Antenna) cồng kềnh truyền thống ở dải tần 30 GHz, thiết kế mảng quasi-Yagi trong luận văn giảm tới 60% thể tích và 80% trọng lượng của cụm đầu dò vô tuyến. So với anten vi dải dạng tấm (Microstrip Patch) thông thường vốn chỉ có băng thông hẹp từ 2% đến 5%, cấu trúc quasi-Yagi mở rộng băng thông lên trên 30%, đáp ứng hoàn hảo yêu cầu truyền dẫn dữ liệu tốc độ Gigabit và các thuật toán điều chế FSK/PSK chống trễ đa đường.

Đề xuất và khuyến nghị

Nhằm chuyển hóa kết quả nghiên cứu thành các sản phẩm thương mại phục vụ đời sống và quốc phòng, bốn khuyến nghị chiến lược được đề xuất:

  1. Chuẩn hóa quy trình gia công mạch in siêu cao tần: Các viện nghiên cứu viễn thông và doanh nghiệp chế tạo bán dẫn cần áp dụng công nghệ vi mạch lai MIC/MMIC trên vật liệu nền tổn hao thấp (như Rogers RT/duroid), kiểm soát dung sai cơ khí dưới mức 5 µm và suy hao tiếp xúc đầu nối dưới 0.2 dB trong lộ trình 6 đến 12 tháng.
  2. Thử nghiệm tích hợp hệ thống radar cảnh báo va chạm: Các nhà sản xuất thiết bị ô tô cần tiến hành gắn kết giàn anten mảng quasi-Yagi với khối xử lý tín hiệu số DSP để thử nghiệm thực địa hệ thống V2V. Mục tiêu đạt cự ly cảnh báo an toàn từ 150 mét đến 200 mét với độ trễ phản hồi dưới 10 ms ở dải tốc độ 80 km/h đến 120 km/h trong vòng 12 đến 18 tháng.
  3. Phát triển mảng pha quét búp sóng điện tử: Nhóm nghiên cứu sóng siêu cao tần tại các trường đại học kỹ thuật cần nghiên cứu tích hợp vi mạch điều khiển pha bán dẫn (Phase Shifter) vào mạng Feed để mở rộng góc quét búp sóng lên ±60 độ với thời gian chuyển búp dưới 1 µs trong giai đoạn 18 đến 24 tháng.
  4. Ứng dụng cho mạng truyền dẫn Backhaul không dây: Các nhà mạng viễn thông nên triển khai thử nghiệm giàn anten 30 GHz cho các kết nối vô tuyến cố định giữa trạm BTS và BSC tại các đô thị đông đúc, hướng tới mục tiêu tốc độ truyền tải trên 10 Gbps trong cự ly 1 đến 2 km trong vòng 2 năm tới.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị học thuật và ứng dụng thực tiễn cao cho bốn nhóm đối tượng:

  1. Kỹ sư thiết kế cao tần (RF) và Anten: Tiếp cận phương pháp thiết kế bộ tiếp điện cân bằng (Balun), mạng chia công suất λ/4 và kỹ thuật tối ưu hóa đường truyền CPS/CPW ở dải sóng milimét trên phần mềm HFSS.
  2. Nhà phát triển hệ thống Radar tự hành và ADAS: Ứng dụng giải pháp phân cực nghiêng ±45 độ để xây dựng cụm cảm biến radar sóng milimét có khả năng chống nhiễu chéo vượt trội trên các dòng xe thông minh.
  3. Học viên cao học và Nghiên cứu sinh ngành Kỹ thuật Điện tử - Viễn thông: Sử dụng tài liệu như một cẩm nang mẫu mực về việc ứng dụng phương pháp phần tử hữu hạn FEM để giải quyết các bài toán bức xạ điện từ trường 3D.
  4. Chuyên gia quy hoạch mạng viễn thông: Khảo sát phương án thiết lập đường truyền không dây băng rộng điểm - điểm (Point-to-Point) thay thế tuyến cáp quang tại những khu vực có địa hình đồi núi hoặc đô thị phức tạp.

Câu hỏi thường gặp

Tại sao dải tần 30 GHz lại được ưu tiên lựa chọn cho hệ thống radar ô tô và mạng không dây thế hệ mới?
Dải tần 30 GHz cung cấp phổ tần số liên tục và rộng lớn từ 24 GHz đến 35 GHz, ít bị chiếm dụng hơn các dải tần thấp. Đồng thời, bước sóng ngắn ở dải 30 GHz giúp giảm kích thước ăng-ten tới gần 100 lần so với dải 5 GHz, cho phép tích hợp gọn gàng lên phương tiện.

Cấu trúc anten quasi-Yagi có ưu điểm gì vượt trội so với anten Yagi-Uda truyền thống?
Anten quasi-Yagi sử dụng công nghệ mạch in phẳng vi dải, thay thế các thanh kim loại cồng kềnh bằng đường dẫn đồng phẳng CPS và CPW. Thiết kế này tích hợp trực tiếp bộ trễ pha 180 độ, mở rộng băng thông làm việc trên 30% và dễ dàng ghép nối thành giàn anten mảng.

Mục đích chính của việc thiết kế giàn anten phân cực nghiêng một góc ±45 độ là gì?
Khi các phương tiện giao thông di chuyển ngược chiều hoặc song song, sóng phân cực thẳng đứng hoặc nằm ngang dễ gây can nhiễu lẫn nhau. Góc nghiêng phân cực ±45 độ tạo ra mức cách ly phân cực chéo trên 20 dB, loại bỏ nguy cơ báo động giả cho hệ thống radar.

Phương pháp phần tử hữu hạn (FEM) trong phần mềm HFSS đóng vai trò gì trong luận văn?
FEM chia nhỏ toàn bộ cấu trúc anten 3 chiều thành hàng chục nghìn phần tử tứ diện nhỏ để giải trực tiếp hệ phương trình vi phân Maxwell. Phương pháp này mô phỏng chính xác sự phân bố dòng mặt, trường bức xạ xa và tổn hao phản xạ S11 với độ hội tụ cao.

Luận văn giải quyết thách thức suy hao đường truyền lớn ở dải sóng milimét bằng cách nào?
Nghiên cứu kết hợp 4 phần tử quasi-Yagi thành một giàn anten mảng đồng pha, tập trung năng lượng vào búp sóng chính hẹp với góc mở HPBW khoảng 6.5 độ. Cấu hình mảng nâng cao độ tăng ích lên 12-15 dBi, bù đắp hoàn toàn năng lượng tiêu hao trong khí quyển.

Kết luận

  • Luận văn đã hệ thống hóa toàn diện cơ sở lý thuyết trường điện từ Maxwell và làm chủ công cụ phân tích phần tử hữu hạn FEM trên phần mềm Ansoft HFSS.
  • Thiết kế thành công phần tử anten đơn và giàn anten mảng 4 phần tử quasi-Yagi hoạt động tối ưu tại dải tần trung tâm 30 GHz.
  • Mạng tiếp điện tích hợp bộ chuyển đổi trở kháng λ/4 và bộ trễ 180 độ giúp đạt tổn hao phản xạ S11 dưới -20 dB trên dải băng thông rộng 24 - 35 GHz.
  • Giải pháp phân cực nghiêng ±45 độ chứng minh tính khả thi cao trong việc triệt tiêu can nhiễu sóng đa đường cho hệ thống radar xe cơ giới V2V.
  • Kết quả mô phỏng khẳng định anten đạt độ tăng ích cao từ 12 dBi đến 15 dBi cùng kích thước siêu nhỏ gọn, sẵn sàng cho việc tích hợp phần cứng thực tế.

Công trình đóng góp một giải pháp ăng-ten vi dải tiên tiến, hiệu suất cao cho ngành công nghiệp ô tô thông minh và mạng vô tuyến tốc độ Gigabit. Kế hoạch tiếp theo trong 6 đến 12 tháng tới là tiến hành chế tạo mẫu phần cứng trên vật liệu điện môi cao cấp và đo kiểm thực tế trong buồng câm vi ba. Hãy liên hệ các nhóm nghiên cứu chuyên ngành siêu cao tần để cùng hợp tác phát triển và thương mại hóa công nghệ anten sóng milimét thế hệ mới.
