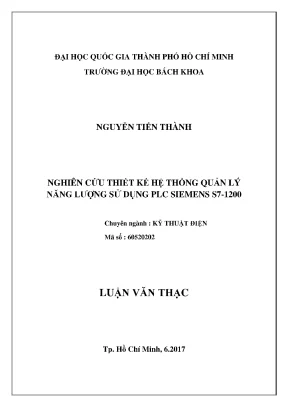

NGHIÊN CỨU THIẾT KẾ HỆ THỐNG QUẢN LÝ NĂNG LƯỢNG SỬ DỤNG PLC SIEMENS S7-1200

Luận văn thạc sĩ về thiết kế hệ thống quản lý năng lượng dùng PLC Siemens S7-1200. Nghiên cứu giải pháp tiết kiệm, tối ưu hóa điện năng hiệu quả.

• Tác giả: Nguyên Tiên Thành
• Người hướng dẫn: TS. Nguyễn Ngọc Tú
• Trường học: Trường Đại học Bách Khoa
• Chuyên ngành: Kỹ Thuật Điện
• Đề tài: Nghiên cứu thiết kế hệ thống quản lý năng lượng sử dụng PLC Siemens S7-1200
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: Tp. Hồ Chí Minh

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Hệ Thống Quản Lý Năng Lượng

Điện năng đóng vai trò then chốt trong đời sống, sản xuất và nền kinh tế. Trong bối cảnh nóng lên toàn cầu, giá cả và chi phí sản xuất năng lượng không ổn định do sự phụ thuộc vào nhiên liệu hóa thạch, việc quản lý năng lượng và sử dụng điện năng tối ưu là vô cùng quan trọng. Điều này giúp giảm chi phí, tiết kiệm năng lượng và tối ưu hóa lợi nhuận cho doanh nghiệp. Việc sử dụng điện tiết kiệm không có nghĩa là cắt giảm nhu cầu điện, mà là vận hành hệ thống, theo dõi nhu cầu hàng ngày và tối ưu hóa tổn thất truyền tải. Hệ thống cấp điện cần khả năng giám sát và lưu trữ các thông số như KW, KVA, KVAr, A, V, THD để thiết lập các tình huống, chiến lược sử dụng điện năng phù hợp với nhu cầu phụ tải dựa trên các thuật toán tối ưu. Theo luận văn, hệ thống giám sát thu thập này cần thỏa mãn các yêu cầu về giá thành, đơn giản hóa vận hành, lắp đặt đơn giản và tương thích ngược để nâng cấp các hệ thống cũ. Luận văn nghiên cứu về cách sử dụng PLC Siemens S7-1200 kết hợp với đồng hồ đo năng lượng PM1200 Schneider để giải quyết các vấn đề trên.

1.1. Tầm Quan Trọng Của Quản Lý Năng Lượng Hiện Nay

Quản lý năng lượng là chìa khóa để tiết kiệm năng lượng. Các tổ chức thương mại, công nghiệp và chính phủ phải chịu áp lực kinh tế và môi trường to lớn. Nâng cao sức cạnh tranh trên thị trường toàn cầu và đáp ứng tiêu chuẩn môi trường ngày càng cao là yếu tố ảnh hưởng chính. Quản lý năng lượng giúp giảm ô nhiễm môi trường không khí và nguồn nước. Quản lý năng lượng đã trở thành công cụ chính giúp các tổ chức đạt được mục tiêu quan trọng để tồn tại và thành công. Theo tài liệu nghiên cứu, Quản lý năng lượng giúp cải thiện chất lượng môi trường và giảm sự phụ thuộc vào nhiên liệu hóa thạch.

1.2. Lợi Ích Của Hệ Thống Giám Sát Năng Lượng Hiệu Quả

Hệ thống giám sát năng lượng mang lại nhiều lợi ích thiết thực. Giảm thời gian và chi phí nhân công ghi lại dữ liệu từ đồng hồ cơ. Giảm sai sót trong quá trình thu thập dữ liệu thủ công, tăng độ chính xác. Kiểm soát dữ liệu điện năng liên tục 24/7. Khả năng đáp ứng nhanh với sự cố điện thông qua cảnh báo, giảm thời gian dừng máy. Theo tài liệu nghiên cứu, hệ thống có khả năng tạo báo cáo về điện năng tiêu thụ, kiểm tra hóa đơn điện lực, xác định nhiễu sóng hài, duy trì mức tải hợp lý và phục vụ công tác kiểm toán năng lượng.

II. Nghiên Cứu Giải Pháp PLC Siemens S7 1200 SCADA

Trong bối cảnh nhu cầu quản lý năng lượng ngày càng tăng, việc tìm kiếm các giải pháp hiệu quả trở nên cấp thiết. Luận văn này tập trung vào việc sử dụng PLC Siemens S7-1200 kết hợp với hệ thống SCADA để xây dựng một hệ thống quản lý năng lượng toàn diện. PLC Siemens S7-1200 được lựa chọn vì khả năng điều khiển, giám sát và thu thập dữ liệu mạnh mẽ. Hệ thống SCADA cung cấp giao diện trực quan để người dùng theo dõi và điều khiển hệ thống từ xa. Theo luận văn, việc kết hợp hai công nghệ này mang lại hiệu quả cao trong việc tiết kiệm năng lượng, giảm chi phí vận hành và nâng cao hiệu suất sản xuất.

2.1. Ưu Điểm Của PLC Siemens S7 1200 Trong Tự Động Hóa

PLC Siemens S7-1200 là một bộ điều khiển logic khả trình (Programmable Logic Controller) nhỏ gọn, mạnh mẽ, phù hợp cho nhiều ứng dụng tự động hóa khác nhau. Ưu điểm của nó bao gồm khả năng xử lý nhanh, độ tin cậy cao, dễ dàng lập trình và bảo trì. PLC cũng hỗ trợ nhiều giao thức truyền thông công nghiệp như Modbus, Profibus, Ethernet, giúp dễ dàng tích hợp với các thiết bị khác trong hệ thống. Theo tài liệu, PLC Siemens S7-1200 có thể được sử dụng để điều khiển các thiết bị như động cơ, van, cảm biến và thu thập dữ liệu từ các thiết bị đo lường năng lượng.

2.2. Ứng Dụng Của SCADA Trong Giám Sát Năng Lượng Từ Xa

SCADA (Supervisory Control and Data Acquisition) là một hệ thống giám sát và điều khiển từ xa được sử dụng rộng rãi trong các ngành công nghiệp khác nhau. Hệ thống SCADA cho phép người dùng theo dõi và điều khiển các thiết bị từ xa, thu thập dữ liệu từ các thiết bị và hiển thị dữ liệu một cách trực quan. Trong hệ thống quản lý năng lượng, SCADA được sử dụng để giám sát các thông số như điện áp, dòng điện, công suất, tần số và hiển thị dữ liệu trên giao diện người dùng. Người dùng có thể sử dụng giao diện này để điều khiển các thiết bị, thiết lập các cảnh báo và tạo các báo cáo năng lượng. Dữ liệu được thu thập và sao lưu thường xuyên trên PC.

III. Phương Pháp Thiết Kế Giao Diện HMI Truyền Thông

Để hệ thống quản lý năng lượng hoạt động hiệu quả, việc thiết kế giao diện HMI (Human Machine Interface) thân thiện và trực quan là rất quan trọng. HMI cho phép người dùng tương tác với hệ thống, theo dõi các thông số năng lượng, điều khiển các thiết bị và xem các báo cáo. Ngoài ra, việc thiết lập truyền thông công nghiệp ổn định và tin cậy giữa PLC Siemens S7-1200 và các thiết bị khác cũng là một yếu tố then chốt. Luận văn này trình bày chi tiết về các phương pháp thiết kế giao diện HMI và thiết lập truyền thông công nghiệp hiệu quả.

3.1. Thiết Kế Giao Diện HMI Trực Quan Với TIA Portal

TIA Portal (Totally Integrated Automation Portal) là một phần mềm tích hợp của Siemens cho phép lập trình PLC, thiết kế giao diện HMI và cấu hình các thiết bị khác. TIA Portal cung cấp nhiều công cụ và thư viện để giúp người dùng thiết kế giao diện HMI một cách dễ dàng và nhanh chóng. Theo luận văn, việc sử dụng TIA Portal cho phép tạo ra các giao diện HMI trực quan, dễ sử dụng và tùy biến cao. Giao diện này thường hiển thị các thông số năng lượng, biểu đồ, bảng thống kê và các nút điều khiển.

3.2. Cấu Hình Truyền Thông Modbus Giữa PLC Đồng Hồ Đo

Modbus là một giao thức truyền thông công nghiệp phổ biến được sử dụng để kết nối các thiết bị trong hệ thống tự động hóa. Trong hệ thống quản lý năng lượng, Modbus thường được sử dụng để kết nối PLC Siemens S7-1200 với các đồng hồ đo năng lượng như PM1200 Schneider. Luận văn này trình bày chi tiết về cách cấu hình truyền thông Modbus giữa PLC và đồng hồ đo, bao gồm việc thiết lập địa chỉ, tốc độ truyền, parity và các tham số khác. Giao thức Modbus phải tuân thủ theo chuẩn RS485.

IV. Ứng Dụng Thuật Toán Tối Ưu Hóa Năng Lượng

Để tiết kiệm năng lượng và giảm chi phí vận hành, việc áp dụng các thuật toán tối ưu hóa năng lượng là rất quan trọng. Các thuật toán này có thể giúp xác định các cơ hội tiết kiệm năng lượng, điều chỉnh các thiết bị để hoạt động hiệu quả hơn và dự đoán nhu cầu năng lượng trong tương lai. Luận văn trình bày một số thuật toán tối ưu hóa năng lượng phổ biến và cách triển khai chúng trong hệ thống quản lý năng lượng sử dụng PLC Siemens S7-1200.

4.1. Giải Thuật Toán Di Truyền Trong Phân Công Phiên Làm Việc

Luận văn sử dụng thuật toán di truyền (Genetic Algorithm - GA) để giải bài toán phân công phiên làm việc của thiết bị điện trong hộ gia đình. GA được sử dụng để tối ưu hóa chi phí tiền điện mỗi tháng. Việc này bao gồm mô hình hóa bài toán, phân loại phụ tải và tính chi phí năng lượng. Theo luận văn, thuật toán GA được thực hiện qua các bước mã hóa, xây dựng tập hợp thời gian biểu, kết hợp và dị biến, thay thế và vùng thuận lợi. Mô phỏng và thảo luận kết quả được thực hiện sau đó.

4.2. Phân Tích Dữ Liệu Thu Thập Để Đưa Ra Quyết Định

Dữ liệu thu thập được từ hệ thống giám sát năng lượng cần được phân tích để đưa ra các quyết định quản lý năng lượng hiệu quả. Việc phân tích dữ liệu có thể giúp xác định các thiết bị tiêu thụ nhiều năng lượng, các khoảng thời gian tiêu thụ năng lượng cao và các cơ hội tiết kiệm năng lượng. Luận văn này trình bày một số phương pháp phân tích dữ liệu phổ biến và cách sử dụng chúng để cải thiện hiệu quả quản lý năng lượng. Từ đó, đưa ra các quyết định như đầu tư các thiết bị có khả năng tiết kiệm năng lượng cao.

V. Thiết Kế Mô Hình Thực Nghiệm Kết Quả Nghiên Cứu

Luận văn trình bày chi tiết về việc thiết kế và xây dựng một mô hình thực nghiệm để kiểm chứng tính hiệu quả của hệ thống quản lý năng lượng sử dụng PLC Siemens S7-1200. Mô hình này bao gồm các thiết bị như động cơ, cảm biến, đồng hồ đo năng lượng và hệ thống SCADA. Các kết quả nghiên cứu cho thấy hệ thống có khả năng giám sát và điều khiển năng lượng hiệu quả, giúp tiết kiệm năng lượng và giảm chi phí vận hành. Các kết quả chứng minh rõ ràng các lợi ích của hệ thống được đề xuất.

5.1. Mô Tả Chi Tiết Về Mô Hình Đo Lường Và Điều Khiển

Luận văn mô tả chi tiết về cách xây dựng mô hình đo lường và điều khiển động cơ ba pha không đồng bộ. Mô hình bao gồm PLC Simatic S7-1200 CPU 1212C AC/DC, đồng hồ năng lượng Schneider PM1200, aptomat bảo vệ động cơ Schneider S0, contactor Schneider và động cơ ba pha không đồng bộ. Sơ đồ kết nối các thiết bị và đấu dây kết nối PLC với các thiết bị cũng được trình bày rõ ràng. Chương trình điều khiển trong TIA Portal cũng được giới thiệu.

5.2. Kết Quả Kiểm Chứng Tính Hiệu Quả Hệ Thống

Kết quả thực nghiệm cho thấy hệ thống quản lý năng lượng hoạt động ổn định và hiệu quả. Dữ liệu năng lượng được thu thập và hiển thị một cách chính xác trên giao diện HMI. Các thuật toán tối ưu hóa giúp tiết kiệm năng lượng và giảm chi phí vận hành. Theo luận văn, kết quả này khẳng định tính khả thi và hiệu quả của việc sử dụng PLC Siemens S7-1200 trong hệ thống quản lý năng lượng.

VI. Kết Luận Hướng Phát Triển Nghiên Cứu Hệ Thống

Luận văn đã trình bày một cách toàn diện về việc nghiên cứu và thiết kế hệ thống quản lý năng lượng hiệu quả sử dụng PLC Siemens S7-1200. Hệ thống này có khả năng giám sát, điều khiển và tối ưu hóa việc sử dụng năng lượng, giúp tiết kiệm năng lượng và giảm chi phí vận hành. Luận văn cũng đề xuất các hướng phát triển nghiên cứu tiếp theo để nâng cao hiệu quả và mở rộng phạm vi ứng dụng của hệ thống. Nắm vững công nghệ, tối ưu hoá hệ thống sẽ đem lại các lợi ích thiết thực.

6.2. Hướng Phát Triển Đề Tài Trong Tương Lai

Các hướng phát triển nghiên cứu tiếp theo có thể bao gồm việc tích hợp hệ thống với các nguồn năng lượng tái tạo, phát triển các thuật toán tối ưu hóa phức tạp hơn, xây dựng hệ thống quản lý năng lượng thông minh dựa trên IoT và Cloud, và ứng dụng hệ thống trong các ngành công nghiệp khác nhau. Việc tích hợp các giao thức truyền thông mới cũng là một hướng đi tiềm năng. Việc này sẽ đem lại hiệu quả kinh tế cao.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TÔNG QUAN ĐÈ TÀI NGHIÊN CỨU 1.LÝ DO CHỌN ĐÈ TÀI Năng lượng vừa là ngành sản xuất vừa là ngành kết cầu hạ tầng cho toàn bộ nên kinh tế - xã hội, là động lực của công nghiệp hóa, hiện đại hóa đất nước. Chính vì vậy ngành năng lượng có ý nghĩa quan trọng trong tiễn trình phát triển bền vững của kinh tế quốc dân và đời sống dân sinh. Năm được quy luật hoạt động và kiểm soát nguồn năng lượng đang sử dụng là điều kiện tiên quyết giúp doanh nghiệp tang khả năng cạnh tranh và tối ưu hóa sản xuất. Tuy nhiên đang hiện hữu một thực tế nguồn năng lượng truyền thống dang cạn kiệt dan ty lệ thuận với tốc độ phát triển kinh tế.

Với công nghệ lạc hậu, thiết bị cũ kỹ, ý thức tiết kiệm trong sử dụng năng lượng của từng đơn vị và cá nhân trong xã hội chưa thành tiềm thức, tự giác là các nguyên nhân dẫn đến hiệu quả sử dụng năng lượng của nước ta còn rất thấp. Hiệu suất sử dụng năng lượng trong các nhà máy nhiệt điện chỉ đạt 28-32% (thấp hơn mức trung bình của thế giới chừng 10%). Hiệu suất các lò hơi công nghiệp chỉ đạt 60% (thấp hơn mức trung bình của thế giới khoảng 20%). Trong sản xuất công nghiệp (hộ tiêu thụ lớn nhất, chiếm hơn 50% năng lượng phát ra), suất tiêu hao năng lượng thấp hơn nhiều không chỉ so với các nước tiên tiễn mà so ngay với cả các nước trong khu vực.

Đối với nguồn năng lượng hóa thạch của nước ta đang suy giảm dan do trữ lượng có hạn mà nhu câu sử dụng ngày càng lớn, kèm theo đó là việc tiêu thụ năng lượng nay đang gây ra ôi nhiễm môi trường nghiêm trong. Vì vậy việc kiểm soát và sử dụng hiệu quả là vấn đề cấp thiết. Đối với nguồn năng lượng điện hiện nay công tác kiểm tra mức tiêu thụ điện năng của khách hàng vẫn sử dụng phương pháp thủ công. Phương pháp này bộc lộ khá nhiều nhược điểm như: mat nhiêu thời gian, trong một thời điểm không thé kiêm soát được mức tiêu thụ điện năng của các hộ tiêu thụ, không kiêm soát được mức tiêu thụ ở các pha do đó gây khó khăn cho việc xây dựng kế hoạch cân bằng pha trong tương lai, khó phát hiện được các hành vi gian lận điện năng.

Vì vay, dé đáp ứng nhu cầu mang tính thực tiễn cao này nên tôi đã chọn dé tài “ Hệ thống giám sát và quản lý năng lượng từ xa”. - Hé thống giám sát và quan lý năng lượng là gì? Quản lý năng lượng là việc tô chức thực hiện sử dụng năng lượng một cách tiết kiệm và hiệu quả nham đạt được lợi nhuận cao nhất (chi phí thấp nhất) và nâng cao năng lực cạnh tranh của doanh nghiệp. Sử dụng năng lượng tiết kiệm và hiệu quả không đồng nghĩa với việc cắt giảm năng lượng dù bị thiếu hụt hoặc chúng ta không sử dung năng lượng mà phải hiểu đúng rằng sử dung năng lượng tiết kiệm và hiệu qua là việc áp dụng các biện pháp quản lý và kỹ thuật nhằm giảm tốn thất, giảm mức tiêu thụ năng lượng của phương tiện, thiết bị mà vẫn đảm bảo nhu câu, mục tiêu đặt ra đối với quá trình sản xuất và đời sống. - Tầm quan trọng của Quản lý năng lượng.

Quản lý năng lượng là chìa khóa để tiết kiệm năng lượng trong tổ chức của ban. Các tô chức thương mại, công nghiệp và chính phủ, trong những năm gan đây đang phải chịu những áp lực to lớn về kinh tế và môi trường. Việc nâng cao sức cạnh tranh về kinh tế trên thị trường toàn cầu và đáp ứng các tiêu chuẩn ngày càng gia tăng về môi trường nhăm giảm ôi nhiễm môi trường không khí và nguồn nước đã là các nhân tô ảnh hưởng chính trong hau hết các quyết định dau tư về chi phí vốn và chi phí vận hành trong thời gian gần đây đối với tat cả các tổ chức. Quan lý năng lượng đã trở thành một công cụ chính giúp cho các tô chức đạt được những mục tiêu quan trọng nói trên để duy trì sự ton tại trong ngăn hạn và đạt được thành công trong đài hạn của mình.

Quản lý năng lượng giúp cải thiện chất lượng môi trường. Việc su dụng năng lượng trong thương mại và công nghiệp là nguyên nhân gây ra khoảng 45% cacbon điôxit thoát ra từ việc đốt cháy các năng lượng hóa thạch và khoảng 70% sunfur điôxit thoát ra từ các nguồn cô định. Thông qua Quản lý năng lượng có thể giảm một cách đáng kế lượng cacbon điôxit và sunfur didxit trong khí quyền và giúp làm giảm sự nóng lên của toàn cau và mưa axit. Quản lý năng lượng giúp giảm sự phụ thuộc vào nhiên liệu hóa thạch đang ngày càng trở nên cạn kiệt.

Khi tiêu thụ nhiều năng lượng doanh nghiệp sẽ phải đối mặt với tình trạng thiếu nguồn cung cấp nghiêm trọng kèm theo nguy cơ tăng giá năng lượng dẫn đến ảnh hưởng đến lợi nhuận của tổ chức, băng việc quản lý năng lượng doanh nghiệp có thể giảm nguy cơ này băng cách giảm và kiểm soát nhu cầu năng lượng. Quản lý năng lượng nhăm hướng đến thực hiện chính sách sử dụng năng lượng tiết kiệm và hiệu quả tại co sở, nhà máy. Từ đó quản ly, theo dõi được tình hình tiết kiệm điện trên dây truyền sản xuất giúp cho doanh nghiệp từng bước kéo giảm hiệu quả việc dau tư vao giá thành cho sản phẩm. - Lợi ich đem lại khi sử dụng hệ thống giám sát và quản lý năng lượng.

Giảm thời gian, chi phí nhân công để ghi lại dữ liệu từ các đồng hồ cơ, nhập vào file excel tạo báo cáo mỗi tháng. Giảm được sơ sót trong quá trình thu thập dữ liệu bang tay, tăng độ chính xác trong do lường. Kiểm soát dữ liệu điện năng liên tục 24 giờ /7 ngày tại bất kỳ trạm làm việc nào. Khả năng đáp ứng nhanh với bat kỳ sự cố điện nào thông qua các cảnh báo, giảm được thời gian dừng máy.Giảm thời gian xử lý sự cô do dữ liệu được thu thập day đủ, chụp được dang sóng của nguồn điện khi sự cô xảy ra.

Ngăn ngừa kha năng bị điện lực phạt do coso thấp nhờ các báo động. Theo dõi toàn tải của nhà xưởng theo thời gian thực, hữu ích cho việc lên kế hoạch tiết kiệm năng lượng. Có khả năng tạo các báo cáo về điện năng tiêu thụ ở dạng bảng, dạng đồ thị, xuất ra file Excel. Kiểm tra hóa đơn điện lực thông qua báo cáo về năng lượng sử dụng.

Xác định các nhiễu, sóng hài là do nguồn điện lực xông vào hay do các thiết bị của nhà may gây ra. Giam thời gian xác định nguyên nhân. Xác định loại nhiễu nào: tăng/ giảm điện áp, sóng hài, xung điện áp. Duy trì mức tải cho thiết bị hợp lý, tránh trường hợp non hay quá tải.

Đưa ra quyết định đầu tư cho các thết bị cấp nguồn chính xác khi cần mở rộng nhà máy. Kiểm soát nguồn năng lượng cung cấp cho dây chuyên sản xuất. Phục vụ công tác kiểm toán nguồn năng lượng. Giới thiệu một số hệ thống giám sát và quản lý năng lượng từ xa trong thực tế 1.1 Hệ thống giám sát và quan lý năng lượng từ xa qua sóng vô tuyến RF Hình 1.1: Hệ thong giám sát và quan ly năng lượng từ xa qua sóng vô tuyến RF [12] Hệ thống đọc chi số công tơ từ xa bang sóng vô tuyến RF bao gồm các khối chức năng sau: - Công tơ điện tử có tích hợp tính năng thu phát tín hiệu vô tuyến RF lắp tại các hộ khách hàng sử dụng điện, có chức năng đo đếm, lưu trữ năng lượng vào bộ nhớ không dây và truyền về bộ thu thập tín hiệu di động khi nhận được lệnh.

- Bộ thu thập tín hiệu di động (Handheld Unit) bao gồm: máy tính cầm tay (Handheld Unit) được tích hợp module thu phát tín hiệu vô tuyến RF bên trong, với chương trình thu thập số liệu do Công ty tự phát triển. Trên máy tính cầm tay sẽ giúp người ghi ra lệnh đọc chỉ số công tơ trong phạm vi phủ sóng dựa vào danh sách và số liệu khách hàng sử dụng điện được kết xuất từ cơ sở dữ liệu kinh doanh điện năng. Toàn bộ dữ liệu ghi được sẽ được ghép nối vào cơ sở dữ liệu kinh doanh điện năng một cách tự động mà không cần phải tốn nhiều thao tác thủ công như trước đây. - Giải pháp này có các ưu điểm: Y Không phụ thuộc vào khoảng cach, không phụ thuộc vào vi trí điểm đầu, điểm cuối khi có sự thay đôi về vị tri lắp đặt công tơ, hay vi tri trung tâm thì không bị thay đôi về thiết bị.

* Thiết bị modem gọn nhẹ, thông dụng, dễ dang lắp kèm với công tơ. Y Cước phí tính theo lưu lượng (KB) thấp, rất phù hợp với hệ thống không yêu cầu truyền theo thời gian thực. - Nhược điểm: Do sử dụng đường truyền không dây, truyền qua mạng di động, nên tín hiệu có thể bị ảnh hưởng khi thời tiết xấu, do đó cần cân nhắc chọn dịch vụ của nhà cung cấp mạng có mật độ phủ sóng rộng, chất lượng tín hiệu tốt.2 Hệ thống giám sát và quản lý năng lượng từ xa qua bộ truyền tải tín hiệu thông qua đường dây điện. Trạm b lên% : | , Brigde | “MP ~ 7 _ phin ph a " ~ eew al R3: .! Trạm ETS Internet Hình 1.2: Hệ thông giám sát và quan lý năng lượng từ xa sử dung hệ thong dây điện có sẵn PLC (Power Line Communication ) [13] Công nghệ đo đếm sử dụng công tơ kỹ thuật số truyền thông trên lưới điện, sử dụng hệ thống dây điện sẵn có dé thu thập và xử lý dữ liệu 01 Concentrator dung cho 1000 công tơ điện, với đầu tư ban đầu rất khiêm tốn, quá trình lắp đặt dễ dàng và nhanh chóng.

Dữ liệu từ các thiết bị này được truyền về máy tính trung tâm đặt tại các Công ty điện lực các huyện, thành phố. Với thiết bị thu thập dữ liệu cầm tay (HHU) giúp nhân viên quản lý ngành điện biết được các thông số từ công tơ điện của khách hàng, đồng thời thiết bị HHU còn được dùng dé lập trình va đọc các số liệu từ các thiết bị tập trung để đưa vào máy tính. Với bộ server chứa các phân mềm cần thiết cho quá trình vận hành hệ thống. Nó thu nhận dữ liệu từ các bộ tập trung để sử dụng cho các mục đích quản lý của ngành điện.

Nhận xét: Thiết bị phan cứng con han ché trén thi truong. Cac thiét bi van trong thời gian thử nghiệm, chưa phân phối rộng rãi trên thị trường.
