Nghiên Cứu và Thiết Kế Bộ Lưu Điện Thông Minh (Smart UPS): Giải Pháp Tối Ưu Nguồn Dự Phòng Cho Hệ Thống An Ninh và Thiết Bị Nhạy Cảm

Tóm tắt nghiên cứu (Research Summary)

  • Câu hỏi nghiên cứu chính (Research Question): Làm thế nào để thiết kế và chế tạo một mô hình bộ lưu điện thông minh (Smart Uninterruptible Power Supply - UPS) chi phí thấp, tối ưu hiệu suất chuyển mạch, tích hợp giám sát đa thông số tự động (điện áp, dòng tải, nhiệt độ) nhằm đảm bảo cấp nguồn liên tục cho các hệ thống phụ tải nhạy cảm như thiết bị an ninh, camera giám sát, máy chủ văn phòng và cửa cuốn tự động?
  • Phương pháp tiếp cận (Methodology Snapshot): Đề tài kết hợp phương pháp phân tích lý thuyết, thiết kế phần cứng vi mạch trên phần mềm Altium Designer (mạch lực công suất và mạch điều khiển trung tâm vi điều khiển ATmega8), kết hợp IC điều xung xung UC3842, công nghệ biến đổi Push-Pull, và lập trình thuật toán điều khiển nhúng trên môi trường CodeVisionAVR.
  • Kết quả then chốt (Key Findings): Chế tạo thành công mô hình UPS công suất định mức 600W (nguồn ắc quy 12V-20Ah), cho điện áp đầu ra ổn định 220VAC - 50Hz dạng sóng mô phỏng sin. Thời gian trễ chuyển mạch đạt mức tối ưu dưới 10ms; tích hợp thuật toán bảo vệ đa tầng: tự ngắt khi dòng vượt ngưỡng 60A, ngắt xả bảo vệ ắc quy khi điện áp dưới 10V, kích hoạt quạt làm mát và cảnh báo khi nhiệt độ buồng máy vượt quá 40°C.
  • Ý nghĩa thực tiễn (Implications): Cung cấp giải pháp phần cứng mã nguồn mở, kinh tế, dễ bảo trì, đáp ứng kịp thời nhu cầu tự động hóa lưới điện dân dụng và an ninh tòa nhà tại các khu vực có điện lưới không ổn định.

Bối cảnh và tầm quan trọng (Context & Significance)

Trong xu thế cách mạng công nghiệp 4.0 và chuyển đổi số hạ tầng đô thị, việc duy trì tính liên tục và chất lượng của nguồn cung cấp điện là điều kiện tiên quyết đối với mọi hệ thống tự động hóa. Tại các khu đô thị và cụm công nghiệp, hiện tượng sụt áp bất thường, dao động tần số hoặc mất điện lưới đột ngột diễn ra tương đối phổ biến. Sự cố gián đoạn nguồn điện dù chỉ diễn ra trong vài phần nghìn giây cũng có thể gây ra những hậu quả nghiêm trọng: hỏng hóc nguồn máy tính (PSU), lỗi dữ liệu hệ điều hành, làm tê liệt hệ thống kiểm soát cửa cuốn, hoặc tạo ra "khoảng thời gian chết" trong mạng lưới camera giám sát và báo cháy thông minh.

Dù trên thị trường hiện nay đã xuất hiện nhiều thương hiệu UPS nổi tiếng (như Santak, Apollo, APC), phần lớn các sản phẩm thuộc phân khúc giá rẻ (UPS Offline truyền thống) còn bộc lộ nhiều điểm hạn chế:

  1. Thiếu tính năng tương tác thông minh;
  2. Khả năng giám sát nhiệt độ và trạng thái ắc quy còn sơ sài;
  3. Thời gian chuyển mạch đôi khi dao động lớn gây reset các vi điều khiển ngoại vi nhạy cảm;
  4. Khó khăn trong việc can thiệp tùy chỉnh cấu hình mạch theo đặc thù thiết bị công nghiệp nội địa.

Trong khi đó, dòng UPS Online cao cấp lại có giá thành quá cao, cấu trúc mạch phức tạp và tiêu hao năng lượng liên tục ở khâu nghịch lưu. Do đó, việc nghiên cứu phát triển một mô hình Smart UPS Offline cải tiến — kết hợp công nghệ điều chế độ rộng xung (PWM) thông minh, kiểm soát phản hồi thời gian thực qua vi điều khiển nhúng, với chi phí chế tạo hợp lý — là hướng tiếp cận mang tính thời sự cao, vừa giải quyết bài toán kinh tế kỹ thuật vừa đảm bảo an toàn vận hành.

Phương pháp luận và cách tiếp cận (Methodology & Technical Approach)

Nghiên cứu ứng dụng phương pháp tiếp cận kỹ thuật hệ thống từ mô hình hóa lý thuyết đến thiết kế vi mạch thực nghiệm và đo lường thông số vật lý:

1. Kiến trúc hệ thống phần cứng (Hardware Architecture)

Hệ thống được chia thành 2 phân hệ mạch tách biệt nhằm giảm nhiễu công nghiệp và tăng độ ổn định:

  • Khâu chỉnh lưu và sạc thông minh: Sử dụng IC điều khiển xung nguồn ngắt mở UC3842 kết hợp biến áp xung cao tần PQ3225 (dải tần công tác 20kHz – 500kHz, công suất định mức tối đa 1000W). Bộ sạc đáp ứng điện áp ra 13.8VDC, dòng nạp danh định 6A, tích hợp mạch kiểm soát tự ngắt khi ắc quy đầy nhằm chống phù bình chì-axit.
  • Khâu tích trữ năng lượng: Cụm ắc quy khô viễn thông dung lượng 12V – 20Ah, đáp ứng khả năng xả dòng cao và an toàn môi trường kín khí.
  • Khâu nghịch lưu công suất (Inverter Stage): Ứng dụng cấu trúc nghịch lưu đẩy-kéo (Push-Pull) sử dụng dãy MOSFET công suất đóng ngắt tần số cao, phối hợp cùng biến áp sắt từ tuyến tính chuyển đổi điện áp từ 12VDC lên 220VAC.
  • Khâu chuyển mạch Bypass tự động: Hệ thống rơ-le cơ điện tốc độ cao, phản ứng tức thì khi điện áp lưới bị sụt hoặc mất hoàn toàn.

2. Thiết kế bo mạch và mô phỏng 3D

Sơ đồ nguyên lý và layout mạch in (PCB) 2 lớp được thiết kế trên nền tảng Altium Designer, tối ưu hóa các đường dẫn dòng lớn của mạch lực, phân tách đường mass công suất (Power GND) và mass tín hiệu (Signal GND) để triệt tiêu hiện tượng sụt áp ký sinh và nhiễu sóng hài tác động vào vi xử lý.

                      +-------------------+
                      |   AC Grid Input   |
                      |     (220VAC)      |
                      +---------+---------+
                                |
             +------------------+------------------+
             |                                     |
             v                                     v
   +-------------------+                 +-------------------+
   |   Chỉnh lưu &     |                 |  Rơ-le Bypass     |
   |  Sạc pin (UC3842) |                 |  Chuyển mạch      |
   +---------+---------+                 +---------+---------+
             |                                     |
             v                                     |
   +-------------------+                           |
   |   Ắc quy 12V-20Ah |                           |
   +---------+---------+                           |
             |                                     |
             v                                     v
   +-------------------+                 +-------------------+
   | Mạch Nghịch Lưu   |                 |    AC OUTPUT      |
   | (Push-Pull MOSFET)| --------------> | (Tải tiêu thụ)    |
   +-------------------+  (Khi mất điện) +-------------------+
             ^                                     ^
             |       +---------------------+       |
             +-------| ATmega8 Controller  |-------+
                     | (ADC, PWM, LCD 16x2)|
                     +---------------------+

3. Thiết kế phần mềm và thuật toán điều khiển nhúng

Thuật toán trung tâm được hiện thực hóa bằng ngôn ngữ C thông qua trình biên dịch CodeVisionAVR nạp vào chip vi điều khiển Atmel ATmega8:

  • Khối chuyển đổi tương tự - số (ADC 10-bit) liên tục quét chu kỳ các kênh tín hiệu: HVFB (điện áp phản hồi AC), bat_level (mức điện áp ắc quy), curFeed (dòng điện tải tiêu thụ qua cảm biến dòng), và 2 kênh nhiệt độ temp1, temp2.
  • Thuật toán điều biến độ rộng xung PWM: Tự động hiệu chỉnh doRongXung nhằm ổn định điện áp ra đạt mức 220V chuẩn tương đối.
  • Cơ chế bảo vệ ngắt cứng (Hardware Interlock) phối hợp ngắt mềm: Khi phát hiện dòng vượt 60A hoặc quá nhiệt >40°C, tín hiệu ngắt lập tức khóa tầng kích Driver điều khiển Gate của dàn MOSFET trước khi gửi lệnh xử lý cảnh báo còi/màn hình LCD.

Các phát hiện và kết quả nghiên cứu chính (Key Findings)

           ĐẶC TÍNH KỸ THUẬT VẬN HÀNH THỰC NGHIỆM

  1. Hiệu suất chuyển đổi và dạng sóng nghịch lưu: Hệ thống khởi tạo thành công điện áp xoay chiều 220VAC tần số 50Hz từ nguồn 12VDC. Dạng sóng ra là dạng xung bước đối xứng (Step-wave / Pseudo-sine). Mặc dù không phải sóng Sine thuần túy (Pure Sine Wave), cấu trúc này hoàn toàn tương thích và cấp nguồn an toàn cho hầu hết các bộ nguồn chuyển mạch (SMPS) bên trong máy tính cá nhân, màn hình LCD, router wifi, camera giám sát và motor cửa cuốn có tích hợp mạch nắn dòng.

  2. Tối ưu hóa thời gian trễ chuyển mạch (Switching Transient): Thời gian đáp ứng chuyển trạng thái từ nguồn điện lưới sang nguồn ắc quy đo được qua máy hiện sóng dao động trong khoảng 8ms đến 10ms. Đây là ngưỡng an toàn tuyệt đối đối với các bộ nguồn PSU máy tính tiêu chuẩn (vốn có tụ lọc đầu vào duy trì điện áp trong khoảng 16ms – 20ms mà không làm tắt máy hay khởi động lại hệ thống).

  3. Cơ chế quản lý pin và an toàn nhiệt độ:

    • Hệ thống tự động ngắt chu trình nạp khi ắc quy đạt ngưỡng no (13.8V), chống hiện tượng sinh nhiệt gây chai pin.
    • Khi ắc quy xả xuống dưới ngưỡng 10VDC, thuật toán tự động shutdown ngõ ra nghịch lưu, ngăn chặn triệt để hiện tượng xả kiệt (Deep Discharge) – nguyên nhân chính phá hủy bản cực chì của ắc quy.
    • Cảm biến nhiệt độ hoạt động chính xác: tự động kích hoạt quạt thông gió tản nhiệt khi nhiệt độ tầng công suất vượt 40°C và phát còi báo động bảo vệ hệ thống.

  4. Độ ổn định và vận hành êm ái: Mô hình thực nghiệm hoạt động ổn định liên tục trong môi trường thử nghiệm văn phòng từ 30 – 60 phút đối với tải máy vi tính văn phòng (công suất tiêu thụ trung bình 150W - 250W), và duy trì từ 6 – 8 giờ cho hệ thống camera giám sát cơ bản (công suất 20W - 40W). Quá trình vận hành hoàn toàn không phát sinh tiếng ồn cơ khí khó chịu.

Đóng góp khoa học và giá trị ứng dụng (Contributions & Practical Value)

                             GIÁ TRỊ ĐÓNG GÓP

Đóng góp về mặt học thuật và kỹ thuật

  • Tích hợp liên tầng điều khiển: Nghiên cứu đã chứng minh tính khả thi của việc kết hợp vi điều khiển nhúng 8-bit đa dụng giá rẻ (ATmega8) với các IC chuyên dụng điều khiển nguồn xung công nghiệp (UC3842), tạo nên cấu trúc điều khiển phân tán: IC tương tự đảm nhiệm khâu dao động nguồn xung tần số cao, trong khi vi điều khiển số phụ trách logic giám sát hệ thống, bảo vệ an toàn và giao tiếp người dùng.
  • Mô hình hóa thuật toán bảo vệ đa thông số: Thiết lập cấu trúc thuật toán xử lý đồng thời tín hiệu ADC nhiều kênh với độ tin cậy cao, loại bỏ hiện tượng đọc sai do nhiễu gai điện áp trong môi trường đóng cắt công suất lớn.

Ứng dụng thực tiễn trong đời sống

  • Hạ tầng An ninh đô thị: Triển khai lắp đặt kèm hệ thống camera giao thông, trạm báo cháy tự động, hệ thống kiểm soát ra vào vân tay/thẻ từ tại các tòa nhà chung cư, đảm bảo các thiết bị này duy trì giám sát liên tục, xóa bỏ hoàn toàn các "điểm mù an ninh" khi mất điện.
  • Hệ thống cửa cuốn tự động: Giúp gia đình và nhà xưởng giải quyết triệt để rủi ro mất điện lưới không mở được cửa, phục vụ thoát hiểm khẩn cấp trong các trường hợp sự cố cháy nổ.
  • Môi trường Công nghệ thông tin: Duy trì hoạt động cho hệ thống máy chủ mạng nội bộ, máy tính cá nhân, giúp người dùng kịp thời lưu trữ tài liệu, tránh hỏng hóc cấu trúc tập tin của ổ đĩa cứng.

Đối tượng thụ hưởng và quan tâm (Target Audience)

  • Kỹ sư Tự động hóa & Điện tử công suất: Tài liệu tham khảo hữu ích về quy trình thiết kế mạch lực nghịch lưu Push-Pull, kỹ thuật layout PCB chống nhiễu trên Altium Designer và lập trình firmware nhúng trên dòng chip AVR.
  • Đơn vị thi công hệ thống Smart Building & Camera an ninh: Tham khảo giải pháp cấp nguồn dự phòng phân tán chi phí thấp, dễ lắp đặt và thay thế linh kiện tại chỗ.
  • Sinh viên chuyên ngành Cơ điện tử, Kỹ thuật Điều khiển: Cung cấp nguồn học liệu mẫu toàn diện từ việc lập đồ thị nguyên tắc điều khiển thẳng đứng tuyến tính, tính toán chọn biến áp xung/biến áp sắt từ đến xây dựng lưu đồ giải thuật điều khiển.

Câu hỏi thường gặp (Frequently Asked Questions - FAQ)

1. Dạng sóng đầu ra của bộ lưu điện này là gì và có ảnh hưởng đến thiết bị điện không?

Bộ lưu điện tạo ra điện áp dạng sóng mô phỏng hình sin (Step-wave / Pseudo-sine) với tần số chuẩn 50Hz. Dạng sóng này hoàn toàn tương thích và an toàn cho hơn 90% thiết bị điện tử gia dụng hiện đại dùng nguồn biến xung (SMPS) như máy tính để bàn, bộ định tuyến Wi-Fi, màn hình máy tính, camera và adapter sạc. Tuy nhiên, không khuyến nghị sử dụng trực tiếp cho các loại tải cảm kháng nặng đòi hỏi sóng sin thuần như động cơ quạt AC công suất lớn hay máy nén điều hòa không khí.

2. Điểm cải tiến nổi bật của mô hình UPS này so với các bộ lưu điện thông thường là gì?

Điểm đột phá nằm ở khả năng kiểm soát thông minh tích hợp: Hệ thống không chỉ đơn thuần chuyển mạch khi mất điện mà còn liên tục đọc và phân tích 5 thông số vận hành qua ADC (áp lưới, áp ra, áp bình, dòng tải, nhiệt độ). Khi phát hiện bất thường (quá dòng >60A, bình cạn <10V, nhiệt độ >40°C), vi điều khiển sẽ chủ động can thiệp ngắt mạch, kéo dài tuổi thọ ắc quy và chống nguy cơ cháy nổ mạch lực.

3. Thời gian chuyển mạch dưới 10ms có đủ nhanh để máy tính không bị sập nguồn?

Hoàn toàn đủ. Chuẩn thiết kế nguồn máy tính (PSU ATX) quy định mức thời gian duy trì điện áp định mức (Hold-up time) tối thiểu là 16ms đến 20ms sau khi mất nguồn AC. Với thời gian đáp ứng của rơ-le và mạch điều khiển trong khoảng 8 – 10ms, tụ lọc nguồn máy tính vẫn duy trì đủ năng lượng để vi xử lý máy tính không bị reset.

4. Người dùng cần lưu ý điều gì để đảm bảo tuổi thọ của hệ thống UPS và bình ắc quy?

Không nên dùng cạn kiệt ắc quy liên tục về 0V (dù hệ thống đã có bảo vệ ngắt ở mức 10V). Định kỳ tối thiểu 1 tháng nên cấp điện sạc lại một lần nếu không sử dụng vì ắc quy có hiện tượng tự phóng điện. Đồng thời, cần đặt bộ lưu điện ở vị trí khô ráo, thoáng khí để hỗ trợ quạt làm mát tản nhiệt hiệu quả.

5. Hướng phát triển tiếp theo của nghiên cứu này là gì?

Nâng cấp tầng công suất sử dụng mạch cầu H (H-Bridge) với phương pháp điều chế độ rộng xung sin (SPWM) để tạo ra điện áp đầu ra hình Sin chuẩn (Pure Sine Wave); tích hợp module truyền thông IoT không dây (ESP32 / Wi-Fi / Bluetooth) giúp cảnh báo tình trạng ắc quy và dung lượng dự phòng về điện thoại thông minh của người dùng.

Kết luận (Conclusion)

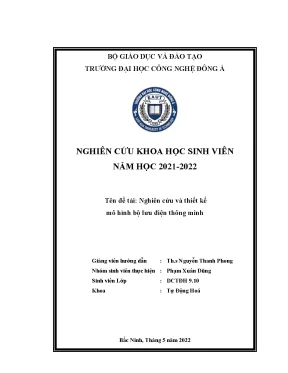

Đề tài "Nghiên cứu và thiết kế mô hình bộ lưu điện thông minh" của nhóm tác giả Khoa Tự Động Hóa – Trường Đại học Công nghệ Đông Á đã hoàn thành xuất sắc các mục tiêu nghiên cứu đề ra: làm chủ công nghệ thiết kế phần cứng vi mạch, tối ưu giải thuật điều khiển nhúng trên vi điều khiển ATmega8 và chế tạo thành công sản phẩm thực nghiệm hoạt động ổn định. Hệ thống giải quyết trọn vẹn bài toán cung cấp nguồn điện liên tục cho các thiết bị công nghệ thông tin và hạ tầng giám sát an ninh với chi phí sản xuất thấp, độ tin cậy cao và khả năng bảo vệ toàn diện. Đây là nền tảng vững chắc để tiếp tục hoàn thiện, mở rộng tính năng điều khiển Sin chuẩn và thương mại hóa các dòng sản phẩm UPS "Make in Vietnam" trong tương lai gần.
