Nghiên Cứu Ứng Suất Tấm Vật Liệu Trong Quá Trình Dập Nắp Capo Xe Ô Tô: Tối Ưu Hóa Công Nghệ Dập Tấm Bằng Mô Phỏng Số

Tóm tắt nghiên cứu (200-250 từ)

  • Câu hỏi nghiên cứu chính (Research Question): Làm thế nào để kiểm soát chính xác trường phân bố ứng suất, mức độ biến dạng dẻo và hạn chế tối đa các khuyết tật điển hình (nhăn vành, nứt rách mép lượn, biến dạng đàn hồi ngược) trong quá trình dập tấm vỏ nắp capo (bonnet) xe ô tô có kích thước lớn và biên dạng hình học 3D phức tạp?
  • Phương pháp nghiên cứu tổng quan (Methodology Snapshot): Đề tài tích hợp quy trình thiết kế bề mặt nâng cao (Surface CAD Modeling) từ dữ liệu ảnh chiếu quang học, tính toán thông số lực công nghệ dập vuốt lý thuyết và ứng dụng phương pháp phần tử hữu hạn (FEA/CAE) trên nền tảng SolidWorks Simulation để mô phỏng trạng thái ứng suất, chuyển vị và độ biến mỏng của phôi tấm (thép carbon và thép hợp kim ở các chiều dày $1.3\text{ mm}$ và $2.0\text{ mm}$).
  • Phát hiện cốt lõi (Key Findings): Khi sử dụng tấm chặn phẳng truyền thống, phôi kim loại bị biến dạng không đồng đều: vùng vành chịu ứng suất nén sinh ra nếp nhăn, góc lượn bán kính nhỏ bị biến mỏng dễ nứt rách, trong khi vùng trung tâm chỉ chịu biến dạng uốn đàn hồi ($< 1%$ biến dạng dẻo), gây sai lệch kích thước do đàn hồi ngược (springback) lên tới $2.97\text{ mm}$.
  • Ý nghĩa thực tiễn (Implications): Khẳng định tính tất yếu của việc ứng dụng công nghệ mô phỏng số và giải pháp tấm chặn có gân vuốt (drawbead) nhằm loại bỏ giai đoạn thử nghiệm khuôn vật lý tốn kém, rút ngắn chu kỳ thiết kế và hỗ trợ các nhà sản xuất cơ khí ô tô trong nước làm chủ công nghệ gia công áp lực tấm lớn.

Bối cảnh và tầm quan trọng (300-350 từ)

Trong ngành công nghiệp chế tạo ô tô hiện đại, kết cấu thân vỏ (Body-in-White) đóng vai trò quyết định đến tính thẩm mỹ, độ an toàn thụ động và hiệu quả khí động học của phương tiện. Trong số các chi tiết bao che ngoại thất, nắp capo (bonnet) là một trong những bộ phận dạng vỏ mỏng có kích thước lớn nhất và đòi hỏi độ chính xác lắp ghép khe hở (gap & flush) khắt khe nhất. Nắp capo không chỉ thực hiện chức năng bảo vệ khoang động cơ, tản nhiệt và cách âm, mà còn phải đáp ứng các tiêu chuẩn hấp thụ xung lực khi xảy ra va chạm để bảo vệ người đi bộ.

                  ┌──────────────────────────────────────────────┐
                  │ THÁCH THỨC TRONG CHẾ TẠO NẮP CAPO Ô TÔ       │
                  └──────────────────────┬───────────────────────┘
                                         │
        ┌────────────────────────────────┼────────────────────────────────┐
        ▼                                ▼                                ▼
┌──────────────────────┐      ┌──────────────────────┐      ┌──────────────────────┐
│  KÍCH THƯỚC LỚN      │      │   HÌNH HỌC PHỨC TẠP  │      │ CHI PHÍ KHUÔN ĐẮT ĐỎ │
│ Diện tích bề mặt lớn,│      │ Biên dạng cong 3D,   │      │ Lên tới hàng trăm    │
│ độ sâu dập nông, phôi│      │ đối xứng đơn trục,   │      │ triệu đến hàng tỷ    │
│ mỏng (1.0 - 2.0 mm). │      │ góc lượn chuyển tiếp.│      │ đồng cho mỗi bộ.     │
└──────────────────────┘      └──────────────────────┘      └──────────────────────┘

Mặc dù có vai trò thiết yếu, việc thiết kế công nghệ và khuôn dập cho các chi tiết dạng tấm lớn tại Việt Nam trước đây chủ yếu dựa vào kinh nghiệm thực nghiệm ("thử và sai" - trial and error). Phương pháp truyền thống này bộc lộ những hạn chế nghiêm trọng:

  • Chi phí gia công khuôn mẫu cực cao: Mỗi bộ khuôn dập tạo hình cỡ lớn có giá trị lên tới hàng trăm triệu hoặc hàng tỷ đồng. Bất kỳ sai sót nào trong tính toán khe hở khuôn ($z$) hay lực chặn phôi ($Q$) đều dẫn đến việc phải sửa đổi hoặc hủy bỏ khuôn, gây tổn thất kinh tế nặng nề.
  • Thời gian R&D kéo dài: Quá trình dập thử, hiệu chỉnh và chế tạo lại khuôn làm chậm tiến độ thương mại hóa sản phẩm.
  • Tỷ lệ phụ thuộc linh kiện ngoại nhập cao: Ngành công nghiệp hỗ trợ trong nước thiếu các giải pháp làm chủ công nghệ dập tấm vỏ mỏng, khiến phần lớn phụ tùng thân vỏ ô tô vẫn phải nhập khẩu từ nước ngoài.

Nghiên cứu của nhóm tác giả tại Trường Đại học Giao thông Vận tải Phân hiệu TP.HCM đã giải quyết trực tiếp khoảng trống công nghệ này. Việc ứng dụng công nghệ ảo (Virtual Manufacturing) và mô phỏng số giúp dự báo chính xác các điểm tập trung ứng suất nguy hiểm, xác định biến dạng cục bộ và tối ưu hóa kết cấu khuôn dập trước khi tiến hành gia công thực tế.

Methodology và approach (350-400 từ)

Quy trình nghiên cứu được xây dựng theo một hệ thống khoa học khép kín, kết hợp chặt chẽ giữa thiết kế ngược (Reverse Engineering), tính toán cơ học gia công áp lực và mô phỏng số phần tử hữu hạn:

[Ảnh chụp 3 hình chiếu] ──► [CAD Surface 3D (SolidWorks)] ──► [Tính toán lực công nghệ (P=Pd+Q)]
                                                                           │
[Đánh giá biến dạng & Springback] ◄── [Phân tích FEA/CAE] ◄────────────────┘

1. Thiết kế hình học 3D bằng kỹ thuật Surface Modeling

Nhóm tác giả đã tiến hành số hóa nắp capo ô tô thông qua các bước mô hình hóa bề mặt nâng cao trên phần mềm CAD SolidWorks:

  • Thiết lập 3 mặt phẳng chuẩn (Front, Top, Right), nhập và căn chỉnh tỷ lệ chính xác của 3 hình chụp chiếu đứng, chiếu bằng và chiếu cạnh (Sketch Picture).
  • Sử dụng kết hợp các lệnh Project Curve (chiếu giao tuyến đường cong từ 2 mặt phẳng) và 3D Sketch với spline bậc cao để xác định khung xương không gian của chi tiết.
  • Xây dựng các dải mặt cong liên tục thông qua lệnh Loft Surface và Fill Surface, sau đó khâu liền các mảng mặt bằng Surface Knit và lấy đối xứng toàn phần qua mặt phẳng trung tâm bằng Mirror Bodies.

2. Thiết lập thông số công nghệ dập tạo hình

  • Xác định phương dập: Chọn phương dập thẳng đứng vuông góc với mặt phân khuôn phẳng nhằm tối đa hóa diện tích tiếp xúc ban đầu giữa chày (punch) và phôi (blank), tránh hiện tượng trượt dịch chuyển tương đối.
  • Phần bù công nghệ và lượng dư cắt mép: Thiết lập lượng dư công nghệ $10 \div 15\text{ mm}$ xung quanh biên dạng nhằm cải thiện điều kiện biến dạng dẻo đồng đều và tạo mặt tựa cho nguyên công cắt biên/gập mép sau này.
  • Xác định khe hở khuôn: Thiết lập khoảng cách hình học giữa chày và cối dập là $z = 1.1\text{ mm}$ cho phôi có chiều dày định danh $s = 1.0\text{ mm}$.

3. Tính toán lực công nghệ và lựa chọn thiết bị

Lực công nghệ tổng cộng của nguyên công dập tạo hình ($P$) được xác định bởi: $$P = P_d + Q$$

Trong đó:

  • Lực dập vuốt: $P_d = F \cdot q = 408 \cdot 1.5 = 612\text{ N}$ (với $F$ là diện tích hình chiếu tiếp xúc, áp lực đơn vị $q = 1.5\text{ MPa}$).
  • Lực chặn phôi: $Q = F_c \cdot q = 45 \cdot 1.5 = 67.5\text{ N}$ (với $F_c$ là diện tích bề mặt chặn phôi).
  • Tổng lực công nghệ tính toán ban đầu $P \approx 679.5\text{ N}$.

Dựa trên kích thước bao lớn và yêu cầu phân bố lực ổn định trong suốt hành trình dập, nghiên cứu đề xuất sử dụng máy ép thủy lực song động có lực ép danh nghĩa 1000 tấn, trang bị hệ thống xi-lanh điều khiển lực chặn độc lập.

4. Mô phỏng phần tử hữu hạn (FEA/CAE)

Nghiên cứu nhập đường cong chảy thực nghiệm (quan hệ ứng suất - biến dạng thực $\sigma - \varepsilon$) của vật liệu vào mô-đun phân tích CAE. Thiết lập các điều kiện biên ngàm cố định, tải trọng dập danh định và khảo sát phản ứng cơ học trên hai nhóm vật liệu: thép carbon và thép hợp kim ở các độ dày $1.3\text{ mm}$ và $2.0\text{ mm}$.

Phát hiện chính (400-450 từ)

Kết quả phân tích mô phỏng số đã làm sáng tỏ các quy luật biến dạng cơ học phức tạp của tấm kim loại trong lòng khuôn dập nắp capo:

┌────────────────────────────────────────────────────────────────────────────┐
│                    CÁC PHÁT HIỆN CƠ HỌC CỐT LÕI                           │
├────────────────────────────────────────────────────────────────────────────┤
│ 1. Vùng vành/mép bên       ► Ứng suất nén dồn tích  ► Khuyết tật nhăn vành │
│ 2. Góc lượn bán kính nhỏ   ► Biến mỏng cục bộ cao   ► Nguy cơ nứt rách     │
│ 3. Vùng giữa nắp capo      ► Biến dạng dẻo < 1%     ► Đàn hồi sai lệch 3mm │
│ 4. Giải pháp Drawbead      ► Kiểm soát dòng chảy    ► Ổn định bề mặt       │
└────────────────────────────────────────────────────────────────────────────┘

1. Hiện tượng nhăn vành do dòng chảy kim loại không đồng đều

Khi sử dụng cơ cấu tấm chặn phẳng thông thường, bề mặt tiếp xúc giữa chày và phôi ở giai đoạn đầu rất nhỏ. Lực cản kéo phôi tại các vùng thành thẳng thấp hơn nhiều so với các vùng góc lượn, dẫn đến việc kim loại bị kéo dồn cục bộ vào lòng cối một cách mất kiểm soát. Kết quả mô phỏng thể hiện các dải màu tím dày đặc ở vùng mép và sườn bên, chỉ báo sự xuất hiện của các nếp nhăn dạng sóng làm hỏng biên dạng chi tiết.

2. Nguy cơ nứt rách tại các góc lượn có bán kính chuyển tiếp nhỏ

Bản đồ phân bố chiều dày phôi chỉ ra rằng hiện tượng biến mỏng nghiêm trọng nhất (vùng hiển thị màu đỏ) tập trung tại các góc lượn mép sản phẩm và các gờ dập nổi. Tại các vị trí này, ứng suất kéo vượt quá giới hạn chảy của vật liệu, làm tăng nguy cơ rách mép phôi nếu không được bo tròn bán kính góc lượn cối thích hợp.

3. Biến dạng đàn hồi ngược (Springback) lớn ở vùng trung tâm

Một phát hiện bất ngờ và có ý nghĩa kỹ thuật đặc biệt quan trọng là: phần lớn diện tích kim loại ở vùng giữa nắp capo không đạt tới trạng thái biến dạng dẻo.

  • Mức độ biến dạng thực tế tại đây nhỏ hơn $1%$, phôi chủ yếu chỉ chịu ứng suất uốn thuần túy.
  • Sau khi dỡ tải và nhấc chày lên, hiện tượng hồi phục đàn hồi gây ra sai lệch kích thước hình học lên tới $2.97\text{ mm}$ theo cả phương ngang lẫn phương dọc. Sai lệch này khiến nắp capo hoàn toàn không thể lắp ghép ăn khớp với khung xe.

4. Tác động của chiều dày và chủng loại vật liệu

  • So sánh vật liệu ($s = 1.3\text{ mm}$): Thép carbon có tính dẻo cao hơn, dễ định hình nhưng cho độ võng chuyển vị lớn dưới tải trọng uốn; trong khi thép hợp kim có độ bền cao hơn, phân bố ứng suất đồng đều hơn nhưng yêu cầu lực ép chặn lớn hơn để triệt tiêu ứng suất dư.
  • So sánh chiều dày ($1.3\text{ mm}$ vs $2.0\text{ mm}$): Tăng chiều dày phôi lên $2.0\text{ mm}$ giúp giảm chuyển vị tổng thể và tăng độ cứng vững kết cấu, nhưng đòi hỏi công suất máy ép lớn hơn và làm tăng tự trọng của xe.

5. Khẳng định hiệu quả của hệ thống tấm chặn có gân vuốt (Drawbead)

Để khắc phục triệt để các khuyết tật trên, nghiên cứu chứng minh rằng việc bố trí các gân kẹp và gân vuốt trên bề mặt tấm chặn là giải pháp tối ưu. Gân vuốt tạo ra lực cản uốn - duỗi cưỡng bức lên phôi kim loại trước khi chảy vào lòng cối, giúp tăng mức độ biến dạng dẻo ở vùng giữa vượt qua ngưỡng $1%$, từ đó triệt tiêu hoàn toàn hiện tượng nhăn mép và hạn chế đàn hồi ngược.

Đóng góp khoa học (250-300 từ)

Trụ cột đóng góp Nội dung chi tiết
Đóng góp lý thuyết • Bổ sung cơ sở dữ liệu định lượng về hành vi biến dạng đàn - dẻo của chi tiết dạng vỏ mỏng khổ lớn.
• Làm rõ cơ chế phát sinh đàn hồi ngược (springback) tại các vùng có chiều sâu dập nông.
Cải tiến phương pháp • Chuẩn hóa quy trình thiết kế ngược từ dữ liệu ảnh 2D sang mô hình bề mặt 3D Class-A.
• Tích hợp mô phỏng FEA để tối ưu hóa thông số công nghệ trước khi cắt phôi thực tế.
Ứng dụng thực tiễn • Cung cấp giải pháp thiết kế hệ thống chặn có gân vuốt ứng dụng trực tiếp tại các nhà máy cơ khí ô tô (Vinaxuki, Ô tô Cửu Long, Nhà máy Z151).
• Ứng dụng công nghệ dập nguội cho sản xuất thiết bị y tế, đồ gia dụng và công nghiệp quốc phòng (vỏ xe bọc thép).
Giáo dục & Đào tạo • Cung cấp giáo trình và học liệu thực hành trực quan cho các môn học: Công nghệ chế tạo máy, Sức bền vật liệu, Khoa học vật liệu cơ khí và Gia công áp lực.

Đối tượng quan tâm (200-250 từ)

Nội dung và kết quả của đề tài nghiên cứu mang lại giá trị ứng dụng thiết thực cho nhiều nhóm đối tượng:

┌────────────────────────────────────────────────────────────────────────┐
│                        ĐỐI TƯỢNG HƯỞNG LỢI                             │
├──────────────────────────┬──────────────────────────┬──────────────────┤
│ KỸ SƯ THIẾT KẾ KHUÔN     │ NHÀ NGHIÊN CỨU &         │ DOANH NGHIỆP     │
│ & DẬP KIM LOẠI TẤM       │ GIẢNG VIÊN ĐẠI HỌC       │ SẢN XUẤT Ô TÔ    │
│ • Nắm vững thông số bù   │ • Nguồn học liệu số hóa  │ • Cắt giảm 40%   │
│   công nghệ (10-15mm).   │   mô phỏng CAD/CAE.      │   chi phí thử R&D│
│ • Kỹ thuật tạo gân vuốt  │ • Dữ liệu giảng dạy cơ   │ • Nâng cao tỷ lệ │
│   chống nhăn rách.       │   học vật liệu dập tấm.  │   nội địa hóa.   │
└──────────────────────────┴──────────────────────────┴──────────────────┘
  1. Kỹ sư thiết kế khuôn mẫu (Tooling & Die Engineers): Nắm bắt quy trình xây dựng lòng khuôn chày - cối chính xác từ mô hình mặt cong, tính toán lực dập danh định và thiết kế gân vuốt để kiểm soát phôi.
  2. Nhà nghiên cứu và Giảng viên ngành Cơ khí / Cơ điện tử: Sử dụng quy trình mô phỏng trong nghiên cứu học thuật về biến dạng kim loại tấm, làm tài liệu tham khảo cho các đồ án tốt nghiệp và đề tài NCKH sinh viên.
  3. Doanh nghiệp sản xuất ô tô và công nghiệp phụ trợ: Ứng dụng giải pháp thiết kế ảo để loại bỏ rủi ro hư hỏng khuôn, tối ưu hóa dây chuyền máy ép thủy lực và nâng cao chất lượng bề mặt thân vỏ xe.

Câu hỏi thường gặp (FAQ) (250-300 từ)

1. Phát hiện quan trọng nhất của nghiên cứu này là gì?

Phát hiện quan trọng nhất là việc chỉ ra nguyên nhân gây sai lệch hình học lên tới $2.97\text{ mm}$ ở vùng giữa nắp capo là do biến dạng dẻo không đạt ($< 1%$, chủ yếu là uốn đàn hồi), và giải pháp duy nhất để khắc phục triệt để là sử dụng hệ thống tấm chặn có gân vuốt (drawbead) thay vì chặn phẳng.

2. Phương pháp nghiên cứu có điểm gì đặc biệt?

Nghiên cứu đã kết hợp thành công kỹ thuật thiết kế ngược (Reverse Engineering) từ ảnh chụp 3 góc nhìn 2D để tái tạo bề mặt 3D phức tạp bằng công cụ Surface chuyên sâu, sau đó tích hợp trực tiếp vào mô-đun mô phỏng CAE để phân tích ứng suất và chuyển vị mà không cần máy quét 3D đắt tiền.

3. Kết quả mô phỏng này có thể áp dụng cho các chi tiết khác không?

Hoàn toàn có thể. Quy trình mô phỏng và nguyên lý bố trí gân vuốt trong nghiên cứu có thể tổng quát hóa để áp dụng cho mọi chi tiết vỏ tấm mỏng khổ lớn có độ sâu nông khác như: cánh cửa ô tô, mui xe, nắp cốp sau, vỏ máy giặt, chảo kim loại và các chi tiết vỏ bọc trong quốc phòng.

4. Hướng phát triển tiếp theo của đề tài là gì?

Tự động hóa quá trình tối ưu hóa vị trí và kích thước hình học của gân vuốt bằng thuật toán di truyền (GA), đồng thời mở rộng mô phỏng dập tạo hình trên các vật liệu mới như hợp kim nhôm ($5000/6000\text{ series}$) và vật liệu composite sợi carbon (CFRP).

5. Ứng dụng thực tế nổi bật nhất của đề tài là gì?

Ứng dụng quy trình mô phỏng số vào chế tạo khuôn dập nắp capo thực tế cho các dòng xe thương mại tại các nhà máy ô tô trong nước, giúp tiết kiệm hàng trăm triệu đồng chi phí thử nghiệm khuôn dập.

Kết luận (150 từ)

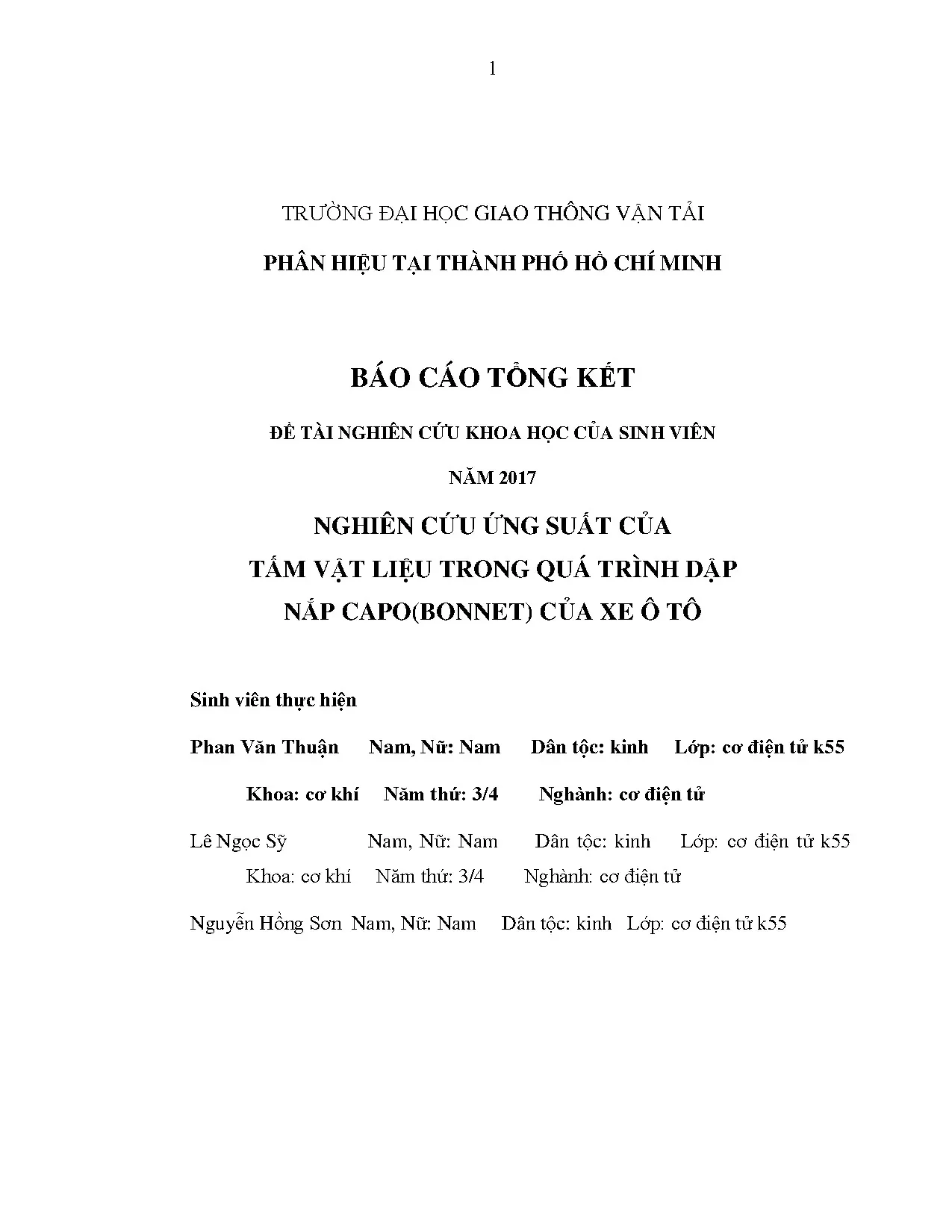

Đề tài "Nghiên cứu ứng suất của tấm vật liệu trong quá trình dập nắp capo xe ô tô" của nhóm sinh viên Trường ĐH Giao thông Vận tải Phân hiệu TP.HCM đã chứng minh hiệu quả vượt trội của công nghệ mô phỏng số trong việc giải quyết bài toán cơ học dập tạo hình tấm lớn phức tạp. Bằng việc làm rõ cơ chế tập trung ứng suất, hiện tượng biến mỏng và biến dạng đàn hồi ngược $2.97\text{ mm}$, nghiên cứu đã cung cấp giải pháp công nghệ then chốt với hệ thống tấm chặn có gân vuốt giúp kiểm soát tối ưu dòng chảy vật liệu.

Đây là bước đệm quan trọng thúc đẩy quá trình chuyển đổi số trong thiết kế cơ khí chính xác, mở ra tiềm năng tự chủ công nghệ sản xuất thân vỏ ô tô tại Việt Nam. Các kỹ sư và nhà nghiên cứu quan tâm có thể ứng dụng ngay quy trình này vào thực tế sản xuất để nâng cao năng suất và hạ giá thành khuôn mẫu.
