Nghiên Cứu Xác Định Thông Số Tối Ưu Cho Thiết Bị Rửa Chi Tiết Máy Sử Dụng Sóng Siêu Âm

Tài liệu nghiên cứu Luận văn nghiên cứu xác định một số thông số tối ưu cho thiết bị rửa các chi tiết máy sử dụng sóng, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Người hướng dẫn: PGS. Nguyễn Ngọc Phương
• Trường học: Trường Đại Học Lâm Nghiệp
• Chuyên ngành: Kỹ Thuật Cơ Khí

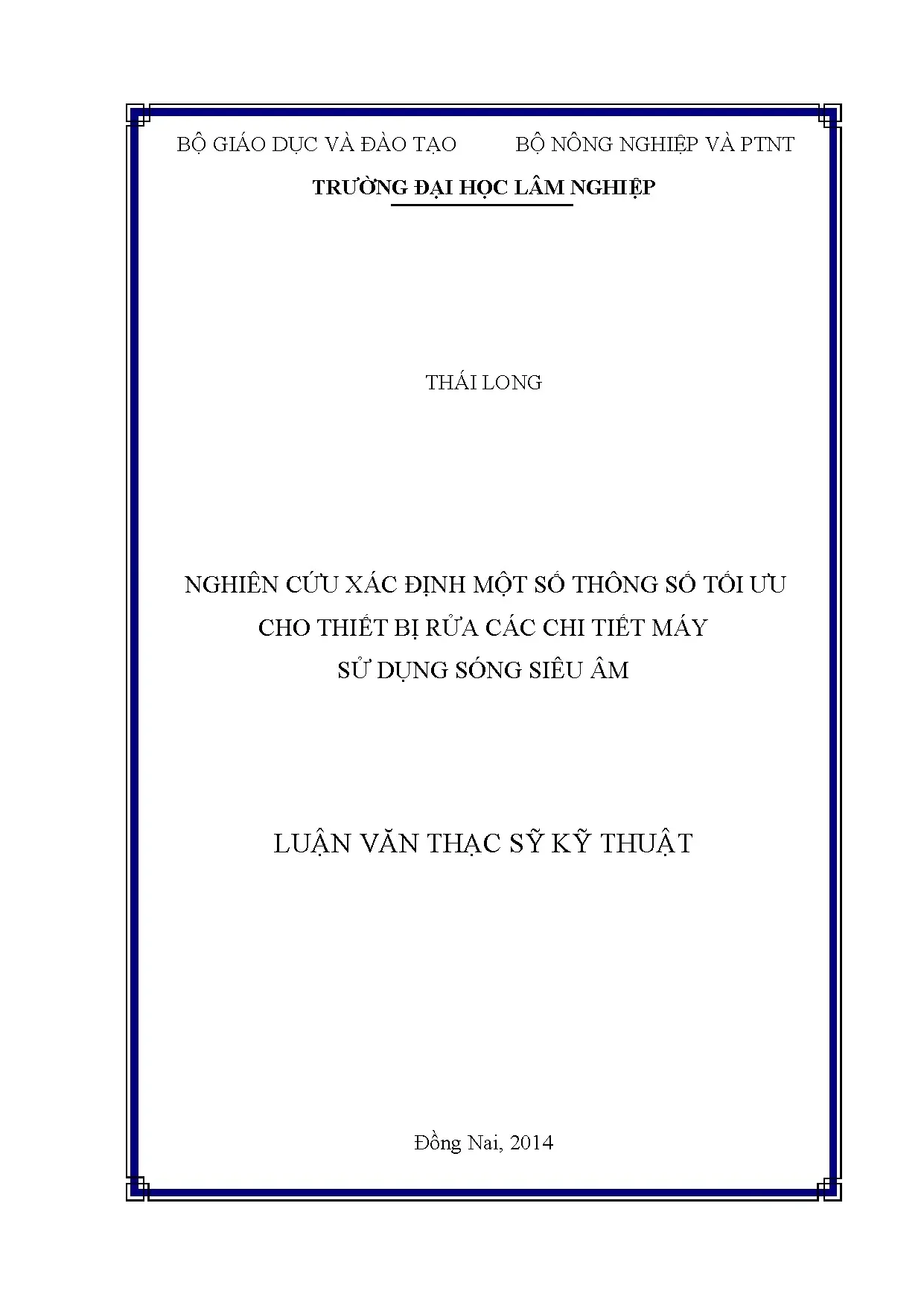

• Đề tài: Nghiên Cứu Tối Ưu Hóa Thiết Bị Rửa Chi Tiết Máy Bằng Sóng Siêu Âm
• Loại tài liệu: luận văn thạc sĩ kỹ thuật
• Năm xuất bản: 2014
• Địa điểm: Đồng Nai

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU
• 1.1. Tổng luận về làm sạch bằng sóng siêu âm
• 1.1.1. Tổng luận các công trình nghiên cứu về làm sạch bằng sóng siêu âm ở trong nước
• 1.1.2. Tổng luận các công trình nghiên cứu về làm sạch bằng sóng siêu âm ở ngoài nước
• 1.2. Các yếu tố chính của quá trình rửa bằng sóng siêu âm
• 1.3. Các bộ phận của hệ thống rửa bằng sóng siêu âm của Sonorek Technik
• 1.4. Biến tử siêu âm
• 1.4.1. Cách lắp đặt biến tử siêu âm
• 1.5. Ý kiến thảo luận về vấn đề nghiên cứu
• 1.6. Cơ sở lý luận của vấn đề nghiên cứu
• 1.6.1. Cơ sở vật lý của sóng âm
• 1.6.1.1. Bản chất của sóng âm
• 1.6.1.2. Phân loại sóng âm
• 1.6.1.3. Các đại lượng đặc trưng
• 1.6.2. Cơ sở vật lý và kỹ thuật tẩy rửa bằng siêu âm
• 1.6.2.1. Giới thiệu
• 1.6.2.2. Cơ sở vật lý của phương pháp tẩy rửa bằng siêu âm
• 1.6.2.3. Sự ảnh hưởng của nhiệt độ trong quá trình rửa
• 1.6.2.4. Một số dung dịch tẩy rửa thông dụng
• 1.6.3. Các phương pháp tạo ra sóng siêu âm
• 1.6.3.1. Phương pháp Magnetostrictive
• 1.6.3.2. Phương pháp Piezoelectric
• 2. CHƯƠNG 2: MỤC TIÊU, ĐỐI TƯỢNG, PHẠM VI, NỘI DUNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. Mục tiêu nghiên cứu
• 2.1.1. Mục tiêu tổng quát
• 2.1.2. Mục tiêu cụ thể
• 2.2. Đối tượng và phạm vi nghiên cứu
• 2.3. Nội dung nghiên cứu
• 2.4. Cách tiếp cận
• 2.5. Phương pháp nghiên cứu
• 2.5.1. Phương pháp nghiên cứu lý thuyết
• 2.5.2. Phương pháp kế thừa
• 2.5.3. Phương pháp vật lý
• 2.5.4. Phương pháp giải tích
• 2.5.5. Phương pháp phân tích mô hình toán học
• 2.5.6. Phương pháp tối ưu hóa
• 2.5.6.1. Bài toán tối ưu hóa
• 2.5.6.2. Giải các bài toán tối ưu hóa

Tóm tắt

I. Tổng Quan Về Rửa Chi Tiết Máy Bằng Sóng Siêu Âm 55 ký tự

Trong các ngành cơ khí hiện đại, rửa chi tiết máy bằng sóng siêu âm đóng vai trò then chốt. So với phương pháp thủ công dùng dung dịch, công nghệ này đảm bảo độ sạch vượt trội, đặc biệt với chi tiết phức tạp. Các phương pháp truyền thống thường để lại tới 70% độ bẩn, trong khi rửa bằng tay còn 20%. Phương pháp tối ưu hóa quy trình rửa siêu âm cho phép độ bẩn giảm xuống dưới 5%. Với xu hướng ưu tiên công nghệ xanh, thiết bị rửa siêu âm công nghiệp đang trở thành lựa chọn hàng đầu, mang lại hiệu quả cao và bảo vệ sức khỏe người lao động. Phương pháp sử dụng năng lượng sóng âm đem lại hiệu quả vượt trội hơn so với các dung dịch tẩy rửa trước đây đặc biệt đối với các vật thể có hình dạng phức tạp.

1.1. Lịch Sử Phát Triển và Ứng Dụng của Sóng Siêu Âm

Kỹ thuật rửa chi tiết máy bằng sóng siêu âm đã được ứng dụng rộng rãi trên thế giới và ngày càng được phát triển. Ở Việt Nam, dù còn phụ thuộc vào nhập khẩu máy móc từ các hãng như Elma (Đức) và Telsonic AG (Thụy Sỹ), nhiều công ty đã bắt đầu sản xuất thiết bị rửa siêu âm công nghiệp phục vụ nhiều mục đích. Công ty TNHH GARAN đã đưa ra thị trường sản phẩm “bể rửa siêu âm KS-1018” năm 2013. Các máy rửa này chủ yếu dùng để rửa rau quả, bát đĩa ấm chén...

1.2. Ưu Điểm Vượt Trội Của Rửa Siêu Âm So Với Phương Pháp Khác

Công nghệ làm sạch bằng sóng siêu âm mang lại nhiều ưu điểm về kinh tế, môi trường và hiệu quả. Phương pháp này tiết kiệm chi phí, kéo dài tuổi thọ chi tiết máy, và giảm thời gian ngừng sản xuất. Sử dụng phương thức làm sạch bằng sự biến hóa sinh học thay vì các dung chất độc hại đối với hệ sinh thái. Vật liệu sau khi làm sạch bằng sóng siêu âm không cần lau chùi lại. Không phá hủy vật liệu và bề mặt chi tiết. Quan trọng hơn, nó thân thiện với môi trường, dễ sử dụng và cho phép làm sạch các chi tiết phức tạp mà các phương pháp truyền thống khó thực hiện.

II. Vấn Đề và Thách Thức Trong Tối Ưu Hóa Rửa Siêu Âm 59 ký tự

Mặc dù có nhiều ưu điểm, việc tối ưu hóa quy trình rửa siêu âm vẫn còn nhiều thách thức. Các yếu tố như tần số, công suất, thời gian rửa, và loại dung dịch ảnh hưởng trực tiếp đến hiệu quả rửa siêu âm. Việc lựa chọn thông số phù hợp đòi hỏi nghiên cứu kỹ lưỡng để đảm bảo độ sạch chi tiết máy tối ưu mà không gây tổn hại. Việc kiểm soát các yếu tố này là vô cùng quan trọng.

2.1. Các Yếu Tố Ảnh Hưởng Đến Hiệu Quả Rửa Sóng Siêu Âm

Quá trình rửa chi tiết máy bằng sóng siêu âm chịu ảnh hưởng của nhiều yếu tố như sóng siêu âm, nhiệt độ, thời gian và hóa chất rửa. Sóng siêu âm là yếu tố quan trọng nhất. Các yếu tố này tác động qua lại và cần được điều chỉnh phù hợp để đạt được hiệu quả rửa siêu âm mong muốn. Sóng siêu âm gồm có tần số và công suất. Tần số sóng siêu âm là 25kHz, 40kHz...

2.2. Khó Khăn Trong Kiểm Soát và Điều Chỉnh Thông Số

Việc xác định và duy trì các thông số tối ưu cho quá trình rửa siêu âm không hề đơn giản. Sự phức tạp của các yếu tố và sự tương tác giữa chúng gây khó khăn trong việc dự đoán và kiểm soát kết quả. Việc thiếu các công cụ và phương pháp đo lường chính xác cũng là một trở ngại lớn, cần có các thiết bị kiểm tra độ sạch chi tiết máy.

III. Phương Pháp Tối Ưu Thiết Bị Rửa Chi Tiết Máy 58 ký tự

Nghiên cứu tập trung vào xác định khoảng cách tối ưu từ biến tử siêu âm đến chi tiết cần rửa. Quá trình này bao gồm nghiên cứu lý thuyết, xây dựng mô hình thống kê thực nghiệm, và mô phỏng hoạt động của thiết bị. Các phương pháp giải tích toán học được sử dụng để khảo sát các phương trình mô tả quá trình rửa. Ngoài ra, các bề mặt đáp ứng được phân tích để nhận dạng và tối ưu hóa mô hình.

3.1. Xây Dựng Mô Hình Thống Kê Thực Nghiệm

Mô hình thống kê thực nghiệm được xây dựng để kiểm chứng và xác định các thông số tối ưu. Phương pháp quy hoạch thực nghiệm được sử dụng để nghiên cứu đối tượng. Mô hình toán học mô tả độ sạch chi tiết máy (bu lông) được rửa trên thiết bị, làm việc theo nguyên lý sóng siêu âm. Sau đó mức độ ảnh hưởng về độ lớn lẫn chiều tác động của hệ số hồi quy đến mô hình, Phân tích sự ảnh hưởng bằng bề mặt đáp ứng (vẽ độ thị không gian 3 chiều).

3.2. Mô Phỏng Hoạt Động và Phân Tích Kết Quả

Hoạt động của thiết bị rửa chi tiết máy bằng sóng siêu âm được mô phỏng trên các phần mềm chuyên dùng. Phân tích kết quả mô phỏng giúp hiểu rõ hơn về các yếu tố ảnh hưởng và đưa ra các điều chỉnh cần thiết để cải thiện hiệu suất. Nhận dạng bề mặt đáp ứng của mô hình thống kê thực nghiệm bằng cách đưa về phương trình chính tắc.

IV. Ứng Dụng Thông Số Tối Ưu Cho Thiết Bị Rửa Siêu Âm 59 ký tự

Việc xác định các thông số tối ưu như tần số, công suất, thời gian rửa và khoảng cách tác động có ứng dụng rộng rãi trong nhiều ngành công nghiệp. Trong ngành ô tô, rửa siêu âm đảm bảo độ sạch của các chi tiết động cơ, tăng hiệu suất và tuổi thọ. Trong ngành điện tử, nó loại bỏ các chất ô nhiễm siêu nhỏ, đảm bảo chất lượng sản phẩm. Từ đó, đảm bảo chất lượng của quy trình làm sạch chi tiết máy.

4.1. Rửa Siêu Âm Trong Ngành Công Nghiệp Ô Tô

Rửa siêu âm cho phép làm sạch sâu các chi tiết phức tạp của động cơ ô tô, loại bỏ dầu mỡ, bụi bẩn và cặn carbon. Điều này giúp cải thiện hiệu suất đốt cháy, giảm khí thải và kéo dài tuổi thọ động cơ. Đặc biệt là đối với các chi tiết đòi hỏi độ sạch chi tiết máy cao.

4.2. Rửa Siêu Âm Trong Ngành Công Nghiệp Điện Tử

Trong ngành điện tử, rửa siêu âm được sử dụng để làm sạch các bo mạch, linh kiện điện tử và các thiết bị bán dẫn. Quá trình này loại bỏ các chất ô nhiễm siêu nhỏ, đảm bảo tính chính xác và độ tin cậy của các sản phẩm điện tử. Công nghệ rửa chi tiết máy bằng sóng siêu âm giúp tăng hiệu quả rửa siêu âm trong ngành điện tử.

V. So Sánh Rửa Siêu Âm Với Các Phương Pháp Làm Sạch Khác 60 ký tự

So với các phương pháp truyền thống như rửa bằng tay hoặc sử dụng hóa chất, rửa chi tiết máy bằng sóng siêu âm mang lại nhiều lợi thế. Nó không gây hại cho sức khỏe người lao động, giảm thiểu ô nhiễm môi trường và cho phép làm sạch các chi tiết phức tạp mà các phương pháp khác không thể tiếp cận. Bên cạnh đó, nó giúp giảm chi phí đầu tư thiết bị rửa siêu âm.

5.1. Ưu Điểm Vượt Trội So Với Rửa Bằng Tay và Hóa Chất

Rửa bằng tay tốn nhiều thời gian và công sức, đồng thời không đảm bảo độ sạch tối ưu. Sử dụng hóa chất có thể gây hại cho sức khỏe người lao động và ô nhiễm môi trường. Rửa siêu âm khắc phục những nhược điểm này, mang lại hiệu quả cao và an toàn hơn.

5.2. Tiết Kiệm Chi Phí và Bảo Vệ Môi Trường

Rửa siêu âm giúp tiết kiệm chi phí nhân công, giảm lượng hóa chất sử dụng và giảm thiểu lượng chất thải. Quá trình này góp phần bảo vệ môi trường và đảm bảo sự phát triển bền vững. Giúp giảm chi phí đầu tư thiết bị rửa siêu âm.

VI. Kết Luận và Hướng Phát Triển của Rửa Siêu Âm 53 ký tự

Nghiên cứu đã góp phần làm sáng tỏ các yếu tố ảnh hưởng đến hiệu quả rửa siêu âm và đề xuất các phương pháp tối ưu hóa. Trong tương lai, công nghệ này sẽ tiếp tục được phát triển và ứng dụng rộng rãi hơn, đặc biệt trong các ngành công nghiệp đòi hỏi độ chính xác và độ sạch cao. Cần tập trung vào nghiên cứu các loại dung dịch rửa siêu âm thân thiện với môi trường.

6.1. Hướng Nghiên Cứu Tiếp Theo và Ứng Dụng Mở Rộng

Các nghiên cứu tiếp theo nên tập trung vào việc phát triển các loại dung dịch rửa siêu âm thân thiện với môi trường và tối ưu hóa quy trình cho các vật liệu và hình dạng chi tiết khác nhau. Ứng dụng của rửa siêu âm có thể được mở rộng sang các lĩnh vực như y tế, thực phẩm và năng lượng tái tạo.

6.2. Tiềm Năng Phát Triển và Đóng Góp vào Công Nghiệp

Công nghệ rửa chi tiết máy bằng sóng siêu âm có tiềm năng phát triển lớn và đóng góp quan trọng vào sự phát triển của các ngành công nghiệp. Việc tiếp tục nghiên cứu và ứng dụng công nghệ này sẽ giúp nâng cao năng suất, chất lượng sản phẩm và bảo vệ môi trường. Góp phần cải thiện hiệu quả rửa siêu âm.

Nội dung chính

Tổng quan nghiên cứu

Trong quy trình sản xuất và bảo dưỡng cơ khí, độ sạch bề mặt chi tiết đóng vai trò then chốt đối với tuổi thọ và độ tin cậy của thiết bị. Các thống kê thực tế chỉ ra rằng phương pháp tẩy rửa ngâm thủ công truyền thống để lại lượng tạp chất bám dính lên tới 20% đến 70%, đồng thời gây độc hại trực tiếp cho nhân công tiếp xúc với hóa chất. Phương pháp rửa rung cơ học cải thiện độ sạch nhưng vẫn còn khoảng 50% chất bẩn tồn dư, trong khi làm sạch bằng phương pháp điện phân tiêu hao từ 30% đến 45% năng lượng bổ sung và tiềm ẩn nguy cơ ăn mòn bề mặt kim loại. Ngược lại, công nghệ làm sạch bằng sóng siêu âm cho phép loại bỏ bụi bẩn, dầu mỡ với độ sạch bề mặt đạt trên 95%, giảm tỷ lệ cặn bẩn xuống dưới 5% ngay cả trên các bề mặt có biên dạng phức tạp như rãnh ren, lỗ sâu và khe hẹp.

Nghiên cứu được thực hiện tại tỉnh Đồng Nai nhằm giải quyết bài toán cấp thiết: khảo sát cấu tạo, nguyên lý vận hành và xác định các thông số kỹ thuật tối ưu cho thiết bị rửa chi tiết máy sử dụng sóng siêu âm trong ngành kỹ thuật cơ khí. Mục tiêu trọng tâm của đề tài bao gồm việc làm rõ hiện tượng xâm thực bọt khí, mô hình hóa tương quan giữa khoảng cách biến tử đến phôi gia công và thời gian làm sạch, từ đó thiết lập chu trình tự động hóa khép kín. Kết quả nghiên cứu mang lại ý nghĩa kinh tế - kỹ thuật vượt trội, giúp các phân xưởng cơ khí rút ngắn khoảng 60% thời gian tẩy rửa, giảm hơn 40% lượng dung dịch hóa chất tiêu hao và nâng cao năng suất bảo dưỡng chi tiết máy công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng đồng thời lý thuyết cơ học sóng âm, hiện tượng xâm thực thủy động lực học (cavitation phenomenon) và lý thuyết giao thoa sóng cơ trong môi trường chất lỏng. Sóng siêu âm ứng dụng trong tẩy rửa công nghiệp hoạt động ở dải tần số 20 kHz đến 40 kHz. Khi sóng âm truyền qua dung dịch chất lỏng, quá trình nén và giãn tuần hoàn tạo nên các bọt khí siêu nhỏ. Khi áp suất chênh lệch đạt ngưỡng giới hạn, các bọt khí vỡ tung tạo ra áp suất cục bộ vượt quá 10.000 PSI cùng nhiệt độ vi mô tức thời lên tới 10.000°F, sinh ra hàng triệu vi sóng xung kích đóng vai trò như các mũi cọ cơ học bóc tách tạp chất khỏi bề mặt chi tiết.

Ba khái niệm nền tảng được chuẩn hóa trong nghiên cứu bao gồm:

• Hiệu ứng áp điện nghịch (Piezoelectric effect): Sử dụng các tinh thể áp điện gốm để biến đổi tín hiệu điện xoay chiều tần số cao thành dao động cơ học siêu âm truyền vào bể dung dịch.
• Vùng giao thoa sóng cực đại: Tập hợp các điểm trong bể rửa có hiệu đường truyền sóng bằng số nguyên lần bước sóng ($l_2 - l_1 = k\lambda$), tại đó biên độ dao động đạt giá trị lớn nhất, tối đa hóa mật độ bọt khí xâm thực.
• Hàm đáp ứng độ sạch bề mặt: Chỉ số định lượng tỷ lệ bóc tách dầu mỡ và bụi than trên thang đo quang học chuẩn từ 0% đến 100%.

Phương pháp nghiên cứu

Nghiên cứu kết hợp giữa mô phỏng giải tích và phương pháp quy hoạch thực nghiệm trực giao bậc hai. Đối tượng mẫu được chọn theo phương pháp lấy mẫu chủ đích gồm 18 nhóm bu lông và chi tiết ren cơ khí có kết cấu lỗ rãnh phức tạp, bị bám dính dầu nhờn công nghiệp và bụi than tương ứng độ sạch ban đầu 0%. Cỡ mẫu này đảm bảo đủ số bậc tự do để kiểm định độ tương thích của mô hình hồi quy phi tuyến.

Quy trình thực nghiệm khảo sát hai thông số đầu vào: khoảng cách tác động từ biến tử đến vật cần rửa $d$ dao động từ 20 mm đến 150 mm và thời gian rửa $t$ từ 5 phút đến 25 phút. Dung dịch làm sạch được chuẩn hóa gồm hợp chất kiềm NaOH nồng độ 100 g/l kết hợp NaF 50 g/l, duy trì ổn định ở nhiệt độ 60°C nhờ cảm biến nhiệt điện trở. Việc phân tích số liệu sử dụng phương trình hồi quy đa thức bậc hai dạng chính tắc, kết hợp thuật toán dò tìm ngẫu nhiên và gradient cục bộ trên phần mềm tối ưu hóa chuyên dụng. Thiết bị đo đạc bao gồm thước kẹp cơ khí độ chính xác 0,01 mm, đồng hồ bấm giây kỹ thuật số và thiết bị quang học phóng đại đo thang màu 100 điểm, toàn bộ dữ liệu được thu thập và phân tích xuyên suốt giai đoạn 2013 - 2014.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình khảo sát thực nghiệm và phân tích thống kê đã ghi nhận các phát hiện then chốt sau:

• Ảnh hưởng của khoảng cách biến tử: Kết quả thực nghiệm thăm dò 18 bước khoảng cách (từ 20 mm đến 150 mm) chứng minh khoảng cách tác động ảnh hưởng phi tuyến đến hiệu quả làm sạch. Tại khoảng cách 30 mm, độ sạch trung bình đạt cực đại 72% trong điều kiện rửa sơ bộ 15 phút, vượt trội hoàn toàn so với khoảng cách 20 mm (chỉ đạt 28%) do bọt khí chưa kịp hình thành biên độ cực đại, và khoảng cách 140 mm (độ sạch giảm mạnh xuống 18%) do suy hao năng lượng sóng âm trên đường truyền.
• Tối ưu hóa chu trình thời gian và nhiệt độ: Trong môi trường dung dịch kiềm ở nhiệt độ tối ưu 60°C, thời gian tác động sóng siêu âm từ 10 đến 15 phút giúp nâng độ sạch thành phẩm lên trên 95%. Việc kéo dài thời gian vượt quá 20 phút không làm tăng đáng kể độ sạch (chỉ tăng dưới 1,5%) nhưng làm tăng lượng điện năng tiêu thụ lên 25%.
• Hiệu ứng cộng hưởng của hệ 09 biến tử áp điện: Việc bố trí mảng 09 chấn tử siêu âm mắc nối tiếp tại mặt đáy và thành bể tạo ra trường âm đa hướng, triệt tiêu các vùng bóng tối âm học (acoustic shadow), giúp độ sạch đồng đều trên toàn bộ 100% diện tích bề mặt chi tiết phức tạp.

+-------------------------------------------------------------------------+
|                SO SÁNH ĐỘ SẠCH THEO PHƯƠNG PHÁP LÀM SẠCH                |
+------------------------------------+------------------------------------+
| Phương pháp làm sạch               | Tỷ lệ tạp chất còn lại trên bề mặt |
+------------------------------------+------------------------------------+
| Phương pháp hóa chất thông thường  | Khoảng 70%                         |
| Phương pháp rung cơ học            | Khoảng 50%                         |
| Phương pháp chùi rửa thủ công      | Khoảng 20%                         |
| Phương pháp sóng siêu âm (Đề tài)  | Dưới 5%                            |
+------------------------------------+------------------------------------+

Thảo luận kết quả

Mô hình toán học sau khi hồi quy và giải tích bề mặt đáp ứng cho thấy dạng mặt Paraboloid Elliptic với điểm cực trị rõ ràng. Dữ liệu thực nghiệm khi biểu diễn trên không gian 3 chiều (trục $Z$ thể hiện độ sạch, trục $X$ thể hiện khoảng cách biến tử, trục $Y$ thể hiện thời gian rửa) tạo thành vòm cong hội tụ tại đỉnh tối ưu. Hiện tượng này giải thích rõ cơ chế giao thoa sóng cơ học: khi khoảng cách $d$ đạt giá trị cộng hưởng khoảng 30 mm, mật độ điểm nổ bọt khí xâm thực dày đặc nhất, tạo ra các luồng áp suất cực lớn đánh bật liên kết hóa trị của màng dầu mỡ.

Khi so sánh với các nghiên cứu tiền nhiệm trong và ngoài nước sử dụng hệ thống một biến tử đơn lẻ, mô hình đa biến tử tích hợp tủ điều khiển PLC và robot gắp 2 bậc tự do trong đề tài giúp tăng năng suất làm sạch lên gấp 3,5 lần. Đồng thời, việc bổ sung các khâu thu hồi dung môi và lọc tách dầu trọng lực giúp kéo dài chu kỳ sử dụng dung dịch tẩy rửa thêm 300% thời gian vận hành, hạn chế tối đa việc xả thải độc hại ra môi trường xưởng sản xuất.

Đề xuất và khuyến nghị

Dựa trên các kết quả tính toán tối ưu và mô phỏng thực nghiệm, bốn giải pháp kỹ thuật cụ thể được khuyến nghị áp dụng:

1. Chuẩn hóa bộ thông số công nghệ vận hành: Cố định khoảng cách lắp đặt từ mặt biến tử siêu âm đến đáy vỉ chứa chi tiết ở mức 30 mm (dung sai cho phép ±2 mm), duy trì nhiệt độ bể dung dịch ở mức 55°C - 60°C, tần số phát sóng 25 kHz - 40 kHz và thời gian tẩy rửa siêu âm từ 10 đến 12 phút để đảm bảo độ sạch luôn duy trì trên 95%. Mục tiêu hoàn thành chuyển giao thông số trong vòng 3 tháng do Ban kỹ thuật phân xưởng cơ khí chịu trách nhiệm.
2. Tự động hóa dây chuyền 9 khoang bằng hệ thống Robot và PLC: Tích hợp hệ thống tay gắp cơ điện tử điều khiển tự động 5 bước luân chuyển qua 9 thùng chức năng (Rửa sơ bộ N1, Thu hồi N2, Siêu âm 1 SA1, Dung môi D, Siêu âm 2 SA2, Rửa nước N3, Hồi nước N4, Phun bảo vệ HC, Sấy khô Sa), giảm 80% thời gian can thiệp thủ công trong vòng 6 tháng do Phòng R&D và Tự động hóa thực hiện.
3. Lắp đặt hệ thống lọc tuần hoàn và tách dầu tràn: Ứng dụng bồn thép không gỉ SS304 dày 1,5 mm - 2,0 mm kết hợp rãnh tràn và bộ lắng lọc tách cặn theo nguyên lý vi sai tỷ trọng, giảm 60% lượng hóa chất tiêu hao định kỳ; tiến độ triển khai trong 2 tháng do Đội bảo trì thiết bị phụ trách.
4. Mở rộng dải ứng dụng cho linh kiện cơ khí chính xác cao: Áp dụng quy trình rửa siêu âm tối ưu cho kim phun động cơ diesel, khuôn dập chính xác và cụm van thủy lực nhằm nâng cao độ bám dính màng mạ lên 98%; kế hoạch thử nghiệm diện rộng trong 12 tháng do Ban Giám đốc khối sản xuất chủ trì.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn mang lại giá trị học thuật và thực tiễn chuyên sâu cho bốn nhóm đối tượng:

• Kỹ sư thiết kế và chế tạo máy: Tiếp cận phương pháp tính toán kết cấu khung vỏ bể rửa inox SS304, cách ghép nối mảng 09 biến tử áp điện và nguyên lý tích hợp hệ thống tay quay con trượt nâng hạ vỉ rung.
• Quản đốc xưởng sản xuất và bảo dưỡng cơ khí: Ứng dụng quy trình công nghệ chuẩn để thay thế phương pháp rửa dầu thủ công, cắt giảm 50% chi phí nhân công và kiểm soát an toàn lao động tuyệt đối.
• Giảng viên, nghiên cứu sinh và học viên cao học ngành Kỹ thuật Cơ khí: Sử dụng làm tài liệu tham khảo mẫu mực về quy hoạch thực nghiệm phi tuyến, phương pháp giải tích bề mặt đáp ứng và xử lý bài toán tối ưu hóa công nghệ.
• Doanh nghiệp sản xuất phụ tùng và công nghiệp phụ trợ: Làm cơ sở lập dự án đầu tư dây chuyền tẩy rửa chi tiết máy tự động, đáp ứng các tiêu chuẩn quản lý chất lượng ISO 9001 và tiêu chuẩn môi trường ISO 14001.

Câu hỏi thường gặp

Sóng siêu âm loại bỏ chất bẩn bám dính trên chi tiết máy theo cơ chế vật lý nào?
Quá trình tẩy rửa dựa trên hiện tượng xâm thực bọt khí ở dải tần 20 kHz đến 40 kHz. Sóng âm tạo ra hàng triệu bọt khí li ti trong chất lỏng; khi vỡ ra, chúng tạo áp suất cực bộ trên 10.000 PSI và nhiệt độ tức thời 10.000°F. Sóng xung kích này hoạt động như vô số chổi quét vi mô, bóc tách hoàn toàn lớp cặn bẩn mà không làm mòn biến dạng cơ tính chi tiết.

Tại sao khoảng cách 30 mm giữa biến tử và chi tiết máy lại cho hiệu quả làm sạch tối ưu?
Khoảng cách 30 mm là vị trí các sóng siêu âm giao thoa đồng pha cực đại ($l_2 - l_1 = k\lambda$) trong bể rửa thử nghiệm. Nếu đặt quá gần dưới 20 mm, trường âm chưa kịp hình thành bọt khí hoàn chỉnh khiến độ sạch chỉ đạt 28%. Nếu đặt quá xa trên 100 mm, năng lượng sóng bị suy giảm lớn trong môi trường nhớt, làm độ sạch giảm xuống dưới 30%.

Nhiệt độ dung dịch 60°C đóng vai trò như thế nào trong hiệu suất làm sạch bằng siêu âm?
Nhiệt độ môi trường ảnh hưởng trực tiếp đến độ nhớt và sức căng bề mặt của chất lỏng. Tại mức 60°C (tương đương khoảng 140°F - 185°F khi phối trộn NaOH 100 g/l và NaF 50 g/l), khả năng hòa tan dầu mỡ tăng gấp 3 lần và tạo điều kiện tối thuận để bọt khí xâm thực phát triển với mật độ dày nhất, giúp rút ngắn 40% thời gian rửa.

Dây chuyền rửa chi tiết máy tự động trong nghiên cứu có cấu tạo gồm những khâu nào?
Dây chuyền gồm hệ thống khung thép định hình V40x3, robot vận chuyển 2 động cơ, tủ điều khiển PLC và cụm 9 khoang chức năng. Quy trình khép kín đi từ rửa sơ bộ bằng nước, qua 2 giai đoạn siêu âm có gia nhiệt, đến bể nhúng hóa chất bảo vệ bề mặt chống oxy hóa và cuối cùng là khoang sấy khô đối lưu nhiệt tự động.

Việc ứng dụng thiết bị rửa siêu âm mang lại lợi ích kinh tế cụ thể nào so với phương pháp thủ công?
Ứng dụng thiết bị giúp tăng độ sạch bề mặt từ 80% lên trên 95%, giảm tỷ lệ chi tiết lỗi hỏng trong lắp ráp xuống dưới 1%. Đồng thời, hệ thống tự động giúp tiết kiệm 70% thời gian tẩy rửa, giảm 60% hóa chất tiêu hao nhờ bộ tách dầu tuần hoàn và loại bỏ hoàn toàn nguy cơ nhiễm độc hóa chất cho công nhân vận hành.

Kết luận

• Đề tài đã nghiên cứu toàn diện cơ sở lý thuyết xâm thực sóng âm và hoàn thiện thiết kế chế tạo hệ thống thiết bị rửa chi tiết máy tự động sử dụng sóng siêu âm với mảng 09 biến tử áp điện.
• Xác định chính xác thông số công nghệ tối ưu với khoảng cách tác động từ biến tử đến vật cần rửa là 30 mm, thời gian làm sạch từ 10 đến 15 phút tại nhiệt độ dung dịch 60°C.
• Nâng cao độ sạch bề mặt linh kiện cơ khí từ mức 20% - 70% của các phương pháp truyền thống lên trên 95%, giảm thiểu lượng tạp chất dư thừa xuống dưới mức 5%.
• Xây dựng thành công chu trình làm việc 5 bước tự động hóa tích hợp Robot trung chuyển và mạch điều khiển PLC qua hệ thống 9 khoang xử lý liên hoàn.
• Thiết lập mô hình hồi quy đa thức bậc hai và giải bài toán tối ưu hóa thực nghiệm thành công, tạo tiền đề vững chắc cho việc nhân rộng mô hình trong 6 đến 12 tháng tới.

Doanh nghiệp và các nhà nghiên cứu quan tâm có thể khai thác mô hình toán học và bản vẽ thiết kế của luận văn để ứng dụng trực tiếp vào dây chuyền sản xuất cơ khí chính xác, nâng cao chất lượng sản phẩm và tối ưu hóa chi phí sản xuất ngay hôm nay.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU 1. Tổng luận về làm sạch bằng sóng siêu âm 1. Tổng luận các công trình nghiên cứu về làm sạch bằng sóng siêu âm ở trong nước Ở Việt Nam hiện nay thì đa số nhập máy rửa siêu âm của các hãng Elma- Đức, Telsonic AG -Thụy Sỹ …. Năm 2013 Công ty TNHH GARAN đã đưa ra thị trường sản phẩm “bể rửa siêu âm KS-1018”.

Bể rửa siêu âm KS-1018 của Công ty TNHH GARAN Các máy rửa này chủ yếu dùng để rửa rau quả, bát đĩa ấm chén… Ngày 12 tháng 07 năm 2013 CNC-VINA đã sản xuất máy rửa siêu âm số 2 và bàn giao cho Công ty TNHH Denso Việt Nam. Máy rửa siêu âm số 2 được sản xuất từ CNC-VINA. 6 Nhìn chung máy rửa siêu âm này chỉ thích hợp trong sản xuất dây chuyền công nghiệp, còn trong lĩnh vực đa dạng thì chưa phù hợp. Tổng luận các công trình nghiên cứu về làm sạch bằng sóng siêu âm ở ngoài nước Ở các nước tiên tiến trên thế giới công nghệ làm sạch bằng sóng siêu âm được ứng dụng rộng rãi trên hầu hết các lĩnh vực.Tình hình nghiên cứu về làm sạch bằng sóng siêu âm ở ngoài nước Sử dụng sóng siêu âm để làm sạch đã được nghiên cứu và trở thành sản phẩm thương mại hóa.

Trên thế giới hiện nay có rất nhiều hệ thống máy rửa bằng siêu âm.3 giới thiệu dây chuyền rửa bằng sóng siêu âm của hãng OMEGASONIC, hình 1.4 giới thiệu các máy rửa siêu âm của hãng Telsonic AG – Thụy Sỹ và hình 1.5 giới thiệu Module máy rửa của SONOREK TECHNIK. Dây chuyền rửa bằng sóng siêu âm của hãng OMEGASONIC. Các máy rửa siêu âm của hãng Telsonic AG – Thụy Sỹ. Module máy rửa của SONOREK TECHNIK.

Các yếu tố chính của quá trình rửa bằng sóng siêu âm Các yếu tố chính của quá trình rửa bằng sóng siêu âm trình bày như hình 1.6 Sóng Nhiệt độ siêu âm Thời gian Hóa chất rửa Hình 1. Các yếu tố chính của quá trình rửa bằng sóng siêu âm. Các bộ phận của hệ thống rửa bằng sóng siêu âm của Sonorek Technik Các bộ phận của hệ thống rửa bằng sóng siêu âm của Sonorek Technik trình bày như bảng sau: 9 Bồn rửa: Làm bằng các tấm thép không gỉ, độ dày 2 mm, được hàn lại với nhau. Có rãnh tràn nước thải và đường xả nước thải.

Tích hợp RM 40 UH bộ phát sóng siêu âm. Mặt trong bồn có góc vuông. Bồn rửa: Cấu tạo như trên. Bộ phát sóng siêu âm nằm bên ngoài.

ZM 112 UHL Thiết bị nâng và tạo dao động: Di chuyển rổ từ bể này qua bể khác kết hợp di chuyển lên xuống theo chiều thẳng đứng. MB Khung đỡ: Có thể đặt thêm thiết bị tạo dao động Bộ lọc: Được kết nối với các bồn rửa siêu âm. Các thành phần bị loại bỏ được giữ lại bởi bộ lọc. Điều này kéo dài việc sử dụng các dung dịch rửa trong khi khả năng làm sạch của nó vẫn không thay đổi.

10 Bộ tách dầu: Được kết nối với các bể làm sạch siêu âm, nếu thành phần chất bẩn có dầu hoặc mỡ sẽ được làm sạch. Các chất bản tích lũy nổi trên bề mặt được dẫn qua các rãnh tràn vào bộ tách dầu và phân tách bằng các phương thức của lực hấp dẫn. Xử lý nước: Được kết nối với bồn rửa để loại bỏ các vết nước còn đọng lại trên sản phẩm đã rửa. Bồn sấy: Các bộ phận sau khi rửa sạch được sấy khô để nhanh chóng loại bỏ hơi ẩm còn lại.

Rổ đựng sản phẩm: Bảo vệ sản phẩm rửa và tránh va đập với bồn rửa. Nắp đậy: Bảo vệ dung dich rửa không bị nhiễm bẩn. 11 Máy phát sóng siêu âm: Tần số 25kHz, 40kHz Biến tử siêu âm 1. Cách lắp đặt biến tử siêu âm - Biến tử siêu âm 1,2,3,4 đặt ở mặt đáy và mặt bên của thùng chứa.

Cách lắp đặt biến tử siêu âm. Ý kiến thảo luận về vấn đề nghiên cứu Với sự phát triển mạnh mẽ của ngành cơ khí, các sản phẩm cơ khí ngày càng đa dạng về chủng loại, kích cỡ, vật liệu, độ phức tạp, các phương pháp tẩy rửa sử dụng hóa chất không đáp ứng được thời gian làm sạch, mức độ 12 sạch, còn hạn chế ở vật liệu chi tiết cần làm sạch, chính vì vậy không đem lại hiệu quả kinh tế cao. Các nhà khoa học đã khám phá ra công dụng của sóng siêu âm là làm sạch chi tiết bằng việc kết hợp giữa việc phát sóng siêu âm để bóc tách lớp bẩn, do đó tẩy rửa bằng sóng siêu âm không phụ thuộc vào vật liệu chi tiết cần tẩy rửa, hiệu quả kinh tế mang lại cao hơn. Kỹ thuật tẩy rửa bằng sóng siêu âm cho phép làm sạch các lỗ rỗng mà không cần cào, quét hay tẩy bỏ, làm sạch được các chi tiết có hình dạng phức tạp như các kẽ hở, lỗ kín nhỏ mà các phương pháp tẩy rửa truyền thống không làm được.

Thời gian làm sạch ngắn, không có thao tác bằng tay phức tạp hay nặng nề, làm sạch hiệu quả. Nồng độ hóa chất thấp hơn so với phương pháp làm sạch thông thường, không gây ô nhiễm môi trường. Dễ dàng cơ khí hóa và tự động hóa. Ưu thế của việc sử dụng công nghệ làm sạch bằng sóng siêu âm:  Tính kinh tế: - Sử dụng công nghệ làm sạch bằng sóng siêu âm thường xuyên sẽ tiết chi phí.

- Vật liệu được làm sạch sẽ kéo dài lâu hơn do ảnh hưởng của sóng siêu âm, do đó làm giảm phụ tùng thay thế. - Quá trình làm sạch nhanh hơn giảm thời gian nghỉ trong sản xuất.  Thân thiện với môi trường: - Phương thức làm sạch bằng sự biến hóa sinh học được sử dụng thay vì các dung chất độc hại đối với hệ sinh thái. - Các bộ lọc và tách dầu làm giảm lượng tiêu thụ hóa chất và nước thải.

 Hiệu quả: - Độ sạch cao. - Vật liệu sau khi làm sạch bằng sóng siêu âm không cần lau chùi lại. - Không phá hủy vật liệu và bề mặt chi tiết. 13 - Có thể làm sạch tất cả sản phẩm dưới mọi hình dáng.

 Dễ sử dụng 1. Cơ sở lý luận của vấn đề nghiên cứu 1. Cơ sở vật lý của sóng âm 1. Bản chất của sóng âm Sự hình thành sóng cơ trong môi trường chất: các môi trường chất đàn hồi (khí lỏng hay rắn) có thể coi như những môi trường liên tục gồm những phần tử liên kết chặt chẽ với nhau.

Lúc bình thường mỗi phần tử có một vị trí cân bằng bền. Nếu tác dụng lực lên một phần tử A về vị trí cân bằng nào đó của môi trường thì phần tử này rời khỏi vị trí cân bằng bền. Do tương tác, các phần tử bên cạnh, một mặt kéo phần tử A một mặt cũng chịu lực tác dụng và do đó cũng thực hiện dao động. Hiện tượng tiếp tục xảy ra đối với các phần tử khác của môi trường.

Những dao động cơ lan truyền trong môi trường đàn hồi gọi là sóng cơ. Về bản chất sóng âm là sóng cơ học do đó tuân theo mọi quy luật đối với sóng cơ, có thể tạo ra sóng âm bằng cách tác động một lực cơ học vào môi trường truyền âm. Ví dụ: đánh vào mặt trống: tác động dòng điện làm rung màng loa; tác động làm rung âm thoa, đạn bay trong không khí. Ví dụ sóng âm.8 biểu diễn của sóng âm.

Nó là một tập hợp của các lần nén và dãn thay đổi tuần tự theo dạng hình sin, trong đó các đỉnh sóng thể hiện áp lực cao nhất còn các đáy sóng thể hiện áp lực thấp nhất. Biểu diễn sóng âm trình bày như hình 1. Biểu diễn sóng. Ảnh minh họa sóng siêu âm phát ra trong dung dịch rửa.

Phân loại sóng âm  Theo phương dao động: - Sóng ngang: Sóng ngang là sóng mà phương dao động của các phần tử của môi trường vuông góc với tia sóng. Sóng ngang xuất hiện trong các môi trường có tính đàn hồi về hình dạng. Tính chất này chỉ có ở vật rắn. - Sóng dọc: Sóng dọc là sóng mà phương dao động của các phần tử môi trường trùng với tia sóng.

Sóng dọc xuất hiện trong các môi trường chịu biến dạng về thể tích, do đó nó truyền được trong các vật rắn cũng như trong môi trường lỏng và khí.  Theo tần số: - Sóng âm tần số cực thấp, còn gọi là sóng hạ âm (Infrasound): f <16 H z Ví dụ: sóng địa chấn. - Sóng âm tần số nghe thấy được (Audible sound): f= 16 Hz – 20 kHz. - Sóng siêu âm (Ultrasound): f > 20kHz.

 Các đại lượng đặc trưng - Chu kỳ T là khoảng thời gian thực hiện 1nén và 1 giãn, tính bằng giây - Tần số f (Hz): số chu kỳ thực hiện được trong một giây - Vận tốc truyền âm (m/s) là quãng đường mà sóng truyền được sau một đơn vị thời gian. - Độ dài bước sóng λ (m) là quãng đường mà sóng truyền được sau khoảng thời gian bằng một chu kỳ: λ = vT=v/f Sóng siêu âm ứng dụng tảy rửa trong công nghiệp có tần số từ 20 KHz đến 50 MHz 1. Cơ sở vật lý và kỹ thuật tẩy rửa bằng siêu âm 1. Giới thiệu Làm sạch bằng sóng siêu âm chính là việc sử dụng tần số sóng âm thanh cao ( trên phạm vi thính giác của con người thường từ 20 – 40 khz) để 16 loại bỏ các chất bẩn bám dính vào chi tiết.

Sóng siêu âm tạo ra một áp lực đủ mạnh để loại bỏ các chất bẩn có độ bám dính cao nhưng vẫn đủ nhẹ để không làm tổn hại đến chi tiết cần làm sạch. Các chất bẩn có thể là dầu mỡ, bụi bẩn…. Vật liệu làm sạch bao gồm kim loại, thủy tinh, gốm sứ, nhựa…. Việc sử dụng sóng siêu âm để tẩy rửa ngày càng được ứng dụng rộng rãi vì nó đem lại hiệu quả kinh tế cao hơn so với các phương pháp tẩy rửa truyền thống.sử dụng sóng siêu âm để tẩy rửa có thể rửa những chi tiết phức tạp, những chi tiết nhỏ mà các phương pháp truyền thống rửa rất khó khăn chính vì vậy sóng siêu âm ngày càng được ứng dụng rộng rãi như trong nghành công nghiệp tẩy rửa, công nghiệp mạ, công nghiệp ô tô, công nghiệp máy bay….

Cơ sở vật lý của phương pháp tẩy rửa bằng siêu âm Dưới tác dụng của sóng siêu âm, dung dịch rửa lúc bị ép lại đặc hơn, lúc bị dãn ra loãng hơn. Do dung dịch rửa không chịu nổi lực kéo nên khi bị kéo ra loãng hơn đã tạo thành những chỗ trống, sinh ra rất nhiều bọt không khí nhỏ (hình 1. Quá trình hình thành và phá vỡ của bọt khí.
