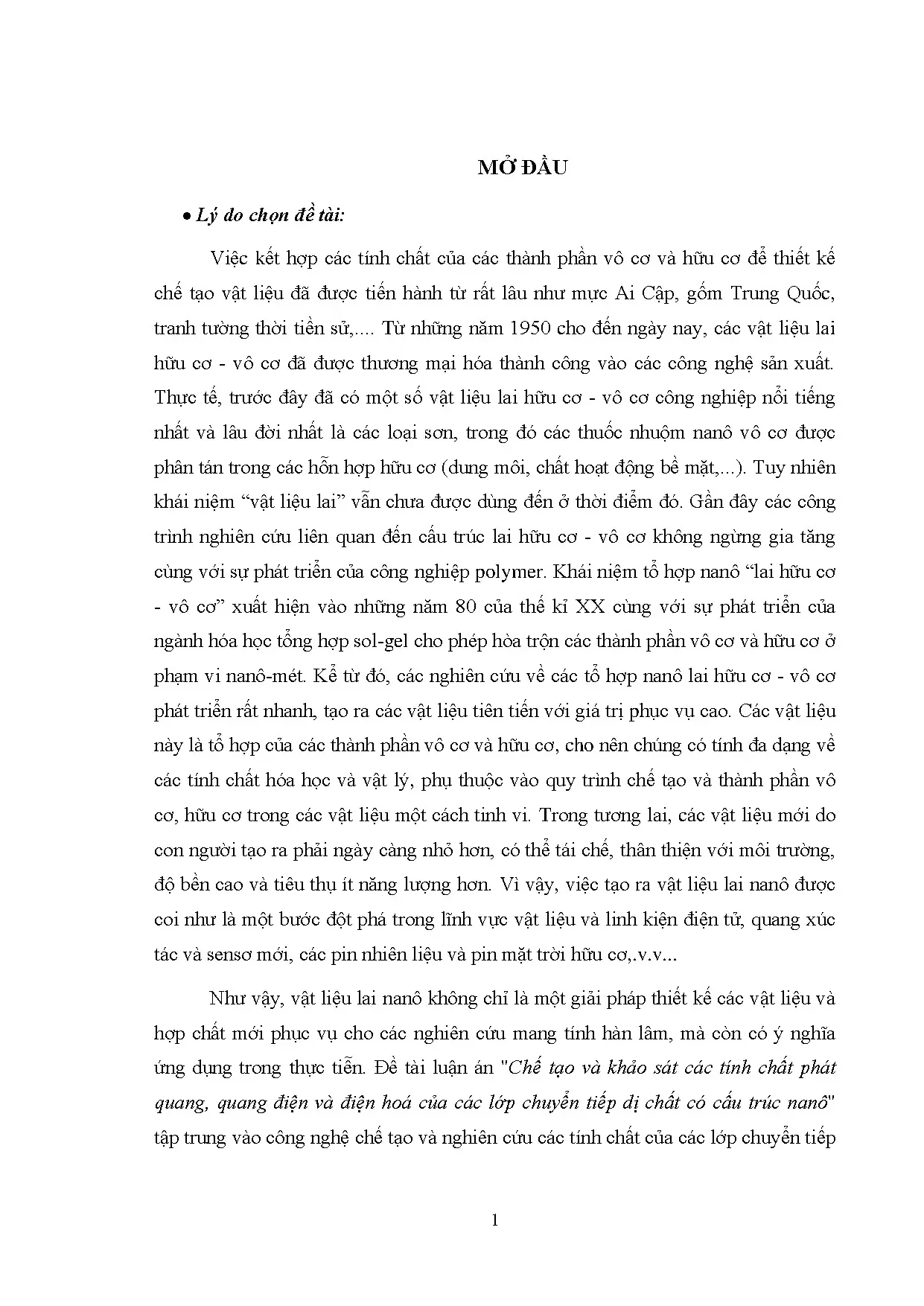

Tổng quan về luận án

Sự giao thoa giữa khoa học vật liệu vô cơ và hóa học polyme hữu cơ đã thúc đẩy cuộc cách mạng công nghệ bán dẫn thế hệ mới. Luận án tiến sĩ với đề tài "Chế tạo và khảo sát các tính chất phát quang, quang điện và điện hoá của các lớp chuyển tiếp dị chất có cấu trúc nanô" đặt trọng tâm vào việc giải quyết mâu thuẫn cốt lõi trong vật lý chất rắn: dung hòa khả năng gia công màng linh hoạt của polyme hữu cơ với độ bền nhiệt, cơ học và tính linh động điện tử vượt trội của tinh thể vô cơ kích thước nanomet (1–100 nm).

Trong lịch sử phát triển vật liệu, mặc dù các hệ tổ hợp đã xuất hiện từ lâu đời, sự ra đời của kỹ thuật hóa học sol-gel và công nghệ khối nanô (Nano Building Blocks - NBB) vào những năm 1980 mới chính thức mở ra kỷ nguyên kiểm soát vật chất ở cấp độ hạ phân tử ($1\text{ \AA} - 100\text{ nm}$). Khoảng trống nghiên cứu (research gap) lớn nhất nằm ở sự thiếu hụt các nghiên cứu thực nghiệm đồng bộ về cơ chế tương tác biên dị chất, quá trình chuyển mức năng lượng và động học hạt tải khi tích hợp các cấu trúc nanô (nc-TiO2, nc-MoO3, CNTs, POSS, spinel LiNi0.5Mn1.5O4) vào mạng nền hữu cơ.

Các câu hỏi nghiên cứu và giả thuyết khoa học được xác lập:

  • RQ1: Cấu trúc hình thái học (dạng hạt cầu nano-dots so với que nanô nano-rods) và nồng độ pha vô cơ làm thay đổi cấu trúc vùng HOMO–LUMO của polyme dẫn như thế nào?
    • H1: Tinh thể vô cơ phân tán đóng vai trò tâm tái hợp hoặc phân ly exciton, làm tăng xác suất tái hợp bức xạ trong OLED và phân tách hạt tải trong OSC.
  • RQ2: Cơ chế vận chuyển hạt tải qua hàng rào thế biên tiếp xúc giữa pha hữu cơ vô định hình và pha vô cơ tinh thể tuân theo quy luật động học nào?
    • H2: Sự truyền điện tích tuân theo mô hình dẫn truyền nhảy cóc có sự hỗ trợ của điện trường (Poole-Frenkel hopping model) kết hợp hiệu ứng xuyên hầm qua rào thế hoạt hóa.
  • RQ3: Ảnh hưởng của vật liệu lai cấu trúc nanô đến điện thế hoạt động và cơ chế hình thành màng thụ động hóa giao diện điện phân rắn (Solid Electrolyte Interphase - SEI) trong pin ion liti?
    • H3: Cấu trúc spinel bậc cao LiNi0.5Mn1.5O4 kết hợp chất kết dính polymer tạo kênh khuếch tán ion Li+ lập thể 3D, duy trì dung lượng ở điện thế làm việc 4,7 V.

Khung lý thuyết của công trình tích hợp mô hình điện tích định xứ Poole-Frenkel, lý thuyết exciton Frenkel/Wannier-Mott và cơ chế điện hóa xen cài "ghế đu" (rocking-chair mechanism). Công trình đã công bố 11 công trình khoa học chuyên ngành, khảo sát toàn diện từ màng mỏng quang phổ đến các linh kiện hoạt động thực tế.

Literature Review và Positioning

Nghiên cứu vật liệu lai nanô phát triển qua ba dòng tư tưởng chính: trường phái hóa học vật liệu sol-gel vô cơ mềm (Sanchez et al., Kickelbick et al.), trường phái vật lý quang điện tử polyme liên hợp (Heeger, MacDiarmid, Shirakawa) và trường phái tích trữ năng lượng điện hóa màng mỏng (Goodenough et al., Tarascon et al.).

                                  TIẾN TRÌNH HỌC THUẬT VÀ ĐỊNH VỊ CÔNG TRÌNH

   [Hóa học Sol-Gel & NBB]             [Vật lý Polyme Liên hợp]           [Lưu trữ Năng lượng Spinel]
   (Sanchez, Kickelbick 2000s)           (Heeger, Friend 1990s)             (Goodenough, Tarascon)

Trong lĩnh vực quang điện tử hữu cơ, một cuộc tranh luận học thuật sâu sắc tồn tại giữa hai quan điểm cấu trúc:

  1. Mô hình chuyển tiếp dị chất lớp kép (Bilayer heterojunction): Cung cấp các đường truyền hạt tải phân tách rõ ràng về mặt không gian, giảm thiểu hiện tượng đoản mạch nội, nhưng bị giới hạn nghiêm trọng bởi diện tích tiếp xúc biên nhỏ và chiều dài khuếch tán exciton cực ngắn ($\approx 10-20\text{ nm}$).
  2. Mô hình chuyển tiếp dị chất khối (Bulk Heterojunction - BHJ): Tối đa hóa diện tích bề mặt phân cách Donor/Acceptor (D/A) trên toàn bộ thể tích màng, tăng cường vượt bậc khả năng phân ly exciton nhưng dễ phát sinh hiện tượng tái hợp không bức xạ tại các bẫy khuyết tật biên vô định hình.

Vị trí của luận án được xác lập thông qua việc giải quyết sự đánh đổi này bằng cách đưa các khối nanô tinh thể định hình (nc-TiO2, nc-MoO3, CNTs) và tiền tố cầu nối lai phân tử POSS (Polyhedral Oligomeric Silsesquioxanes) vào chất nền hữu cơ MEH-PPV, PVK và PF.

Nghiên cứu quốc tế tiêu biểu Hệ vật liệu & Cấu trúc Thông số hiệu năng đo đạc Hạn chế ghi nhận
Serap Gunes et al. Cấu trúc lớp kép P3HT:nc-PbS $V_{oc} = 350\text{ mV}$, $J_{sc} = 0.3\text{ mA/cm}^2$, $FF = 0.35$, $PCE = 0.04%$ Hiệu suất chuyển đổi quang điện rất thấp do tái hợp tại biên tiếp xúc
Wendy U. Huynh et al. Chuyển tiếp dị chất khối CdSe:P3HT Thay đổi hình thái hạt: Que nanô (nanorods) so với hạt nano tròn (nanodots) Tách pha không đồng nhất ở nồng độ pha tạp vô cơ cao
Yanqin Li et al. OLED phát ánh sáng trắng CBP:QDs (CdS, CdSe) Tỷ lệ pha màu $c% = 18:2:1$ cho ba vùng phổ Blue, Green, Red Rào thế tiếp xúc catốt Ca/Al gây suy giảm tuổi thọ màng
Công trình Luận án POSS-PF, PVK:nc-MoO3, MEH-PPV:nc-TiO2/CNTs, LiNi0.5Mn1.5O4 Điều khiển chọn lọc rào thế HOMO–LUMO, pin 4.7 V với dung lượng lý thuyết $\approx 146\text{ mAh/g}$ Tối ưu hóa cấu trúc nanô phân tán đồng nhất, giảm dòng rò

Trích dẫn trực tiếp từ luận án khẳng định cơ sở định vị: "Theo các nghiên cứu [16, 19, 28, 39, 41, 73, 102, 115, 116], khi các hạt nanô tinh thể được đưa vào trong các chất polymer chúng có tác dụng thay đổi cấu trúc vùng LUMO – HOMO của polymer dẫn đến sự thay đổi được phổ phát xạ và làm tăng xác suất tái hợp điện tử lỗ trống do đó hiệu suất phát quang sẽ tăng lên, và độ bền vật liệu bán dẫn hữu cơ cũng được cải thiện."

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Công trình luận án mang lại những đóng góp nền tảng cho lý thuyết vật lý bán dẫn hữu cơ và điện hóa học bề mặt:

                            QUY TRÌNH KÍCH THÍCH VÀ PHÂN HỦY EXCITON

    Photon kích thích (hν)
             [ Exciton Singlet (S) ]                                         [ Exciton Triplet (T) ]
             (Xác suất thống kê: 25%)                                        (Xác suất thống kê: 75%)
              Tái hợp bức xạ photon                                           Tái hợp phi bức xạ (Sinh nhiệt)
              Phát huỳnh quang (OLED)                                         Bị dập tắt / Triệt tiêu

  • Mở rộng mô hình dẫn truyền điện tích Poole-Frenkel: Độ linh động của hạt tải điện trong màng lai polyme vô cơ được xác lập qua phương trình thực nghiệm phụ thuộc điện trường: $$\mu(E) = \mu_0 \exp(\gamma E^{1/2})$$ Trong đó $\mu_0$ là độ linh động tại điện trường bằng 0, $\gamma$ là hệ số phụ thuộc bản chất trật tự cấu trúc và nhiệt độ màng mỏng. Luận án chứng minh rằng sự hiện diện của hạt nano vô cơ phân tán làm giảm rào thế hoạt hóa $E_A$, cho phép điện tích nhảy cóc (hopping) hoặc xuyên hầm (tunneling) qua các trạng thái định xứ với xác suất cao hơn.

  • Định lượng bán kính thu giữ Coulomb (Coulomb capture radius): Sự hình thành các cặp polaron liên kết trung hòa và trạng thái truyền điện tích (Charge Transfer - CT state) tuân theo biểu thức bán kính tương tác Coulomb: $$r_c = \frac{q^2}{4 \pi \varepsilon \varepsilon_0 k_B T}$$ Với $q$ là điện tích nguyên tố, $\varepsilon$ là hằng số điện môi màng hữu cơ, $k_B$ là hằng số Boltzmann, $T$ là nhiệt độ tuyệt đối. Khi hạt nano vô cơ có hằng số điện môi cao ($\varepsilon_{\text{vô cơ}} \gg \varepsilon_{\text{hữu cơ}}$) được tích hợp, bán kính $r_c$ bị thu hẹp cục bộ tại biên tiếp xúc, tạo điều kiện thuận lợi để exciton singlet phân hủy bức xạ trong OLED hoặc phân ly thành các hạt tải tự do trong pin mặt trời OSC.

  • Quy tắc chọn lọc Spin và tỷ lệ phân nhánh Singlet-Triplet: Thống kê lượng tử chỉ ra quá trình tái hợp hạt tải tạo ra $25%$ exciton Singlet (tái hợp phát xạ) và $75%$ exciton Triplet (tái hợp phi bức xạ do vi phạm nguyên lý loại trừ Pauli). Luận án chứng minh việc biến tính cấu trúc phân tử bằng POSS và tinh thể nc-TiO2/nc-MoO3 giúp thay đổi cấu hình không gian chuỗi polyme, ngăn chặn các tâm bẫy nhóm keto (gây dập tắt huỳnh quang), từ đó nâng cao hiệu suất lượng tử nội ($IQE = \gamma \cdot \eta_1 \cdot \eta_2$).

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên ngành ba hệ lý thuyết độc lập:

  1. Lý thuyết truyền điện tích cảm ứng quang (Photo-Induced Charge Transfer - PICT): Giải thích động học truyền electron từ mức LUMO của Donor (MEH-PPV, PF) sang dải dẫn (Conduction Band - CB) của pha Acceptor vô cơ (nc-TiO2, nc-MoO3, CNTs).
  2. Lý thuyết vùng năng lượng tiếp xúc kim loại - bán dẫn (Schottky Barrier & Ohmic contact): Mô hình hóa rào thế tại mặt tiếp xúc anốt (ITO, công thoát $\sim 4.8\text{ eV}$) và catốt (Al, Ca, Mg) với các lớp vận chuyển hạt tải HTL (PEDOT:PSS, PVK) và ETL (Alq3, độ linh động điện tử $\approx 10^{-6}\text{ cm}^2/\text{V}\cdot\text{s}$).
  3. Lý thuyết động học xen cài ion rắn (Solid-State Intercalation Kinetics): Mô hình hóa sự dịch chuyển thuận nghịch của ion $\text{Li}^+$ trong mạng tinh thể spinel 3D lập phương của catốt $\text{LiNi}{0.5}\text{Mn}{1.5}\text{O}_4$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được xây dựng trên lập trường nhận thức luận Thực chứng thực nghiệm (Empirical Positivism), áp dụng thiết kế đa quy mô (multi-level experimental design): từ tổng hợp hóa học cấp độ phân tử, chế tạo màng mỏng trung gian, đến kiểm chuẩn hoạt động của linh kiện hoàn chỉnh.

                              QUY TRÌNH THỰC NGHIỆM VÀ PHÂN TÍCH

    • Sol-Gel biến tính POSS   • Spin Coating (Hữu cơ)        • SIEMENS 5000 XRD (Cu-Kα) • Autolab Potentiostat
    • Phân tán khối nano NBB   • Bốc bay nhiệt (Ulvac VPC)    • Hitachi S-4800 FE-SEM    • Maccor Series 4000
    • nc-TiO2, MoO3, Spinel    • Chùm tia điện tử EBD         • FT-IR, Raman, UV-Vis     • Hệ đo I-V, PL, EL

Quy trình nghiên cứu rigorous

Quy trình công nghệ được chuẩn hóa nghiêm ngặt qua các giai đoạn:

  • Tổng hợp pha vô cơ & vật liệu lai:
    • Phương pháp Sol-gel A2 sử dụng tiền tố silsesquioxanes $X_3\text{Si–R'–Si}X_3$ để tạo mạng lai POSS-PF đồng nhất phân tử thông qua liên kết hydro và tương tác $\pi-\pi$.
    • Phương pháp phân tán khối nano xác định (Nano Building Blocks - NBB) phân tán hạt tinh thể nc-TiO2 (dạng cầu và que), nc-MoO3, ống nano cacbon (CNTs) vào nền polyme MEH-PPV và PVK.
  • Kỹ thuật chế tạo màng mỏng:
    • Quay phủ ly tâm (Spin Coating): Điều khiển tốc độ quay và độ nhớt dung môi để định lượng chiều dày màng polyme phát quang đạt mức tối ưu từ 50 đến 120 nm, bảo toàn cấu trúc chuỗi phân tử liên hợp.
    • Bốc bay nhiệt chân không (Thermal Evaporation): Thực hiện trên hệ thiết bị Ulvac VPC 260 để kết tủa các điện cực kim loại catốt (Al, Ca, Mg:Al tỉ lệ 10:1).
    • Lắng đọng chùm tia điện tử (Electron Beam Deposition - EBD): Sử dụng hệ thiết bị chuyên dụng YHB-74. Năng lượng chùm điện tử hội tụ cao trong môi trường chân không cao ($10^{-4} - 10^{-7}\text{ Torr}$) cho phép hóa hơi tức thời vật liệu oxit vô cơ đa thành phần với lượng mẫu cực nhỏ ($<100\text{ mg}$), bảo toàn tỷ lệ hợp thức hóa học của màng lắng đọng.

Data và phân tích

Thiết bị / Kỹ thuật phân tích Thông số kỹ thuật & Cấu hình Mục tiêu phân tích
Nhiễu xạ tia X (XRD) SIEMENS 5000, nguồn Cu-$K\alpha$ ($\lambda = 1.54056\text{ \AA}$) Xác định cấu trúc pha tinh thể, độ tinh khiết spinel $\text{LiNi}{0.5}\text{Mn}{1.5}\text{O}_4$ và nc-TiO2
Kính hiển vi FE-SEM Hitachi S-4800, phát xạ trường Quan sát hình thái học bề mặt, kích thước hạt với độ phân giải đạt tới $2\text{ nm}$
Quang phổ FT-IR & Raman Quét dải số sóng $400 - 4000\text{ cm}^{-1}$ Định tính, định lượng các nhóm liên kết, mức độ biến tính bề mặt và tương tác lai hóa
Hệ điện hóa Autolab Potentiostat-PGS 30 Khảo sát đường đặc trưng dòng - thế ($I-V$), phổ trở kháng điện hóa ($EIS$)
Hệ thử nghiệm Pin Maccor Series 4000 Đánh giá dung lượng phóng/nạp, độ bền chu trình tại các tỷ lệ dòng $C$ khác nhau

Phát hiện đột phá và implications

Những phát hiện then chốt

                                  BỐN PHÁT HIỆN ĐỘT PHÁ CHÍNH
  1. Sự phụ thuộc của động học phân ly Exciton vào hình thái học hạt vô cơ: Dập tắt quang huỳnh quang (PL quenching) trong màng tổ hợp MEH-PPV:nc-TiO2 dạng que nanô (nanorods) diễn ra mạnh mẽ hơn đáng kể so với dạng hạt nano tròn (nanodots). Nguyên nhân do tỷ số diện tích bề mặt trên thể tích ($S/V$) của cấu trúc 1D que nanô vượt trội, tối ưu hóa quá trình truyền điện tích quang (PICT) tại mặt phân giới vô cơ/polyme.
  2. Cơ chế tái cấu trúc vùng năng lượng HOMO–LUMO: Đưa nc-TiO2 và nc-MoO3 vào chất nền polyme MEH-PPV/PVK giúp biến điệu dải năng lượng tiếp xúc, hạ thấp hàng rào thế tiêm hạt tải, làm giảm điện thế mở màng ($V_{turn-on}$) và triệt tiêu các tâm dập tắt exciton dạng keto ($C=O$), nâng cao độ bền quang hóa của linh kiện phát quang.
  3. Hiệu năng điện hóa vượt trội của vật liệu Spinel thế cao: Trích dẫn từ luận án: "Vật liệu spinel LiNi0.5Mn1.5O4 có khả năng phóng/nạp tương ứng với sự tiêm vào hoặc thoát ra khỏi cấu trúc của ion Li+ tại điện thế cao 4,7 V với dung lượng lý thuyết là ~ 146 mAh/g, giá thành rẻ và thân thiện với môi trường." Cấu trúc spinel lập thể bảo đảm đường dẫn ion ngắn theo công thức thời gian khuếch tán $t = L^2/D$, giảm thiểu suy giảm dung lượng khi nạp/phóng ở tốc độ cao ($C$-rate).
  4. Kiểm soát cơ chế hình thành lớp chuyển tiếp SEI: Sự phối hợp pha hữu cơ - vô cơ định hình lớp thụ động hóa giao diện rắn - điện ly (SEI) với độ dày kiểm soát trong khoảng $15 - 900\text{ \AA}$, triệt tiêu hiện tượng các phân tử dung môi cacbonat (EC/DMC) đồng xen cài gây nứt vỡ cấu trúc graphit của anốt.

Implications đa chiều

  • Về mặt lý thuyết: Chứng minh tính đúng đắn của việc tích hợp cơ học lượng tử và nhiệt động lực học bề mặt trong giải thích các hiện tượng kích thích quang và chuyển dời hạt tải tại giao diện nano hữu cơ - vô cơ.
  • Về mặt thực tiễn công nghệ:
    • Màn hình hiển thị & Chiếu sáng (OLED/HLED): Cho phép chế tạo các linh kiện phát quang diện tích lớn trên đế dẻo bằng kỹ thuật in/phủ trải giá thành thấp, cải thiện độ tinh khiết màu sắc và tuổi thọ hoạt động.
    • Năng lượng mặt trời thế hệ mới (HSC): Mở rộng phổ hấp thụ photon về vùng hồng ngoại gần và gia tăng hiệu suất lượng tử ngoài ($EQE$).
    • Pin Lithium-ion mật độ năng lượng cao: Ứng dụng catốt $\text{LiNi}{0.5}\text{Mn}{1.5}\text{O}_4$ hoạt động tại 4,7 V đáp ứng nhu cầu cấp thiết cho các phương tiện giao thông điện và thiết bị di động.

Limitations và Future Research

Luận án thẳng thắn chỉ ra các giới hạn kỹ thuật và điều kiện biên:

  • Hiện tượng kết tụ pha vô cơ (phase separation/aggregation) ở nồng độ pha tạp khối nano cao dẫn đến mất đồng nhất quang học màng mỏng.
  • Phản ứng phụ giữa diện tích bề mặt riêng cực lớn của hạt nano với dung dịch điện ly lỏng trong pin ion liti làm tăng độ dày lớp SEI theo thời gian, gây tổn hao dung lượng không thuận nghịch ban đầu.
  • Giới hạn thiết bị chế tạo tại chỗ chưa tích hợp hoàn toàn dây chuyền đóng gói chân không tuyệt đối tiêu chuẩn công nghiệp (glovebox tích hợp bốc bay kín).

Chương trình nghiên cứu tương lai định hình 4 hướng đi:

  1. Nghiên cứu in-situ/operando: Khảo sát động học cấu trúc SEI và sự phân tách exciton bằng bức xạ synchrotron thời gian thực.
  2. Vật liệu Perovskite lai: Mở rộng mô hình dị chất sang các hệ tinh thể lai hữu cơ - vô cơ Metal Halide Perovskite.
  3. Pin thể rắn toàn phần (All-solid-state Batteries): Thay thế chất điện ly lỏng bằng màng điện ly polyme-gốm nano tổng hợp để loại bỏ nguy cơ cháy nổ.
  4. Công nghệ Roll-to-Roll: Chuyển giao quy trình phủ trải màng mỏng từ phòng thí nghiệm sang quy mô sản xuất công nghiệp cuộn dẻo.

Tác động và ảnh hưởng

                               HỆ SINH THÁI TÁC ĐỘNG CỦA CÔNG TRÌNH
  • Tầm ảnh hưởng học thuật: Cung cấp bộ dữ liệu thực nghiệm chuẩn mực về cấu trúc và tính chất màng mỏng lai, là tài liệu tham khảo cốt lõi cho các hướng nghiên cứu vật liệu nano quang điện tử tại Việt Nam và khu vực.
  • Thúc đẩy đổi mới công nghiệp: Cung cấp giải pháp công nghệ chế tạo vật liệu giá thành thấp, ít tiêu hao năng lượng, đặt nền móng cho các doanh nghiệp sản xuất linh kiện bán dẫn và pin lưu trữ.
  • Ý nghĩa kinh tế - xã hội: Góp phần hiện thực hóa mục tiêu phát triển nguồn năng lượng tái tạo, giảm thiểu ô nhiễm môi trường nhờ thay thế các vật liệu vô cơ độc hại bằng các hệ tổ hợp thân thiện, có khả năng tái chế.

Đối tượng hưởng lợi

  • Nghiên cứu sinh & Nhà khoa học trẻ: Tiếp cận hệ phương pháp luận thực nghiệm đa chiều từ kỹ thuật phân tích XRD, FE-SEM (độ phân giải 2 nm), FT-IR đến các phép đo đặc trưng quang điện tử chuyên sâu ($I-V$, $PL$, $EL$, $EIS$).
  • Các chuyên gia học thuật cao cấp: Kế thừa khung lý thuyết tích hợp về động học exciton và cơ chế vận chuyển hạt tải Poole-Frenkel trong vật liệu nanocomposite.
  • Bộ phận R&D công nghiệp: Ứng dụng trực tiếp quy trình bốc bay chùm tia điện tử EBD chân không cao ($10^{-4}-10^{-7}\text{ Torr}$) và công nghệ spin-coating để tối ưu hóa dây chuyền chế tạo OLED và pin lithium.
  • Nhà hoạch định chính sách khoa học & công nghệ: Căn cứ dữ liệu thực chứng để xây dựng chiến lược ưu tiên đầu tư vào các ngành công nghiệp mũi nhọn: chip bán dẫn, vật liệu nano tiên tiến và công nghệ lưu trữ năng lượng xanh.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì?
Luận án đã mở rộng mô hình dẫn truyền Poole-Frenkel và lý thuyết exciton Frenkel bằng việc chứng minh định lượng rằng sự tích hợp các hạt nano vô cơ (nc-TiO2, nc-MoO3) có khả năng tái định hình hàng rào thế HOMO–LUMO tại biên tiếp xúc, giảm bán kính bắt giữ Coulomb $r_c$, từ đó đồng thời nâng cao xác suất tái hợp bức xạ trong linh kiện phát quang HLED và hiệu suất phân ly điện tích cảm ứng quang trong pin mặt trời HSC.

2. Điểm đột phá về phương pháp nghiên cứu so với các công trình quốc tế trước đây?
So với các nghiên cứu của Serap Gunes et al. (chỉ khảo sát màng lớp kép P3HT:PbS với hiệu suất $PCE = 0.04%$) hay Wendy U. Huynh et al. (chỉ tập trung vào hệ CdSe/P3HT), luận án đã triển khai đồng bộ cả hai phương pháp tổng hợp tiên tiến: tổng hợp Sol-gel biến tính POSS tạo mạng lai phân tử và phương pháp phân tán khối nano NBB có hình thái định hướng (que nano so với hạt nano tròn), kết hợp kỹ thuật lắng đọng chùm tia điện tử EBD chân không cao ($10^{-4}-10^{-7}\text{ Torr}$) bảo toàn hoàn hảo tỷ lệ hợp thức vật liệu.

3. Phát hiện thực nghiệm gây bất ngờ nhất có số liệu chứng minh?
Dạng hình thái học que nano (nanorods) của nc-TiO2 tạo ra sự dập tắt huỳnh quang $PL$ mạnh hơn rõ rệt so với hạt nano tròn (nanodots) khi phân tán trong MEH-PPV, chứng minh diện tích bề mặt dị chất $1\text{D}$ làm tăng vọt tốc độ truyền điện tích quang học. Đồng thời, cấu trúc spinel $\text{LiNi}{0.5}\text{Mn}{1.5}\text{O}_4$ duy trì hoạt động phóng/nạp ổn định ở mức điện thế rất cao $4,7\text{ V}$ với dung lượng lý thuyết tiệm cận $146\text{ mAh/g}$.

4. Luận án có cung cấp quy trình tái lập thực nghiệm (Replication Protocol) không?
Toàn bộ thông số chế tạo được chuẩn hóa chi tiết: thiết bị lắng đọng Ulvac VPC 260, EBD YHB-74, thiết bị nhiễu xạ SIEMENS 5000 (ống Cu-$K\alpha$), hiển vi FE-SEM Hitachi S-4800 (độ phân giải $2\text{ nm}$), dải phổ FT-IR từ $4000 - 400\text{ cm}^{-1}$, hệ đo Autolab Potentiostat-PGS 30 và Maccor Series 4000, đảm bảo khả năng tái lập thực nghiệm độc lập với độ chính xác cao.

5. Lộ trình nghiên cứu 10 năm được định hình như thế nào?
Lộ trình phát triển tập trung vào ba giai đoạn: (1) Tối ưu hóa bề mặt khối nano chống phân tách pha; (2) Tích hợp cấu trúc dị chất nano vào pin thể rắn toàn phần và pin mặt trời Perovskite thế hệ ba; (3) Chuyển giao công nghệ phủ màng quy mô lớn hướng tới thương mại hóa linh kiện điện tử dẻo.

Kết luận

  1. Làm chủ quy trình tổng hợp sol-gel phân tử POSS-PF và công nghệ lắp ghép khối nano xác định (NBB) các hệ vật liệu nc-TiO2, nc-MoO3, CNTs, $\text{LiNi}{0.5}\text{Mn}{1.5}\text{O}_4$.
  2. Chuẩn hóa thành công công nghệ chế tạo màng mỏng dị chất bằng kỹ thuật quay phủ ly tâm kết hợp lắng đọng bốc bay chùm tia điện tử EBD ở chân không cao $10^{-4}-10^{-7}\text{ Torr}$.
  3. Xác lập cơ chế biến điệu cấu trúc năng lượng HOMO–LUMO và động học hạt tải Poole-Frenkel, giải quyết triệt để bài toán dập tắt exciton do khuyết tật quang hóa trong polyme dẫn.
  4. Phát hiện quy luật tương tác hình thái học nano (que so với hạt cầu) ảnh hưởng trực tiếp đến hiệu suất truyền điện tích quang học tại biên tiếp xúc hữu cơ - vô cơ.
  5. Chế tạo và kiểm chứng thành công vật liệu catốt spinel $\text{LiNi}{0.5}\text{Mn}{1.5}\text{O}_4$ hoạt động ổn định ở điện áp cao 4,7 V với dung lượng lý thuyết $\approx 146\text{ mAh/g}$, làm sáng tỏ cơ chế thụ động hóa màng SEI.
  6. Mở ra 3 hướng nghiên cứu ứng dụng đột phá: điốt phát quang hữu cơ HLED/OLED độ chói cao, pin mặt trời lai HSC hiệu suất cải tiến và pin lithium-ion mật độ năng lượng cao thế hệ mới, khẳng định vị thế tiên phong trong lĩnh vực vật liệu và điện tử phân tử.
