Nghiên Cứu Tính Chất Pin Mặt Trời Dựa Trên Cấu Trúc Lai Silic/Graphen

Nghiên cứu chế tạo và khảo sát tính chất pin mặt trời từ cấu trúc lai nano silic và polystyrene sulfonate graphen, hướng tới hiệu suất cao.

• Tác giả: Nguyễn Thị Châm
• Người hướng dẫn: TS. Phạm Văn Trình
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Vật lý chất rắn
• Đề tài: Nghiên Cứu Tính Chất Pin Mặt Trời Dựa Trên Cấu Trúc Lai Silic/Graphen
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2020
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng Quan Về Pin Mặt Trời Silic Graphen Tiềm Năng

Năng lượng mặt trời đang nổi lên như một giải pháp thay thế đầy hứa hẹn cho nhiên liệu hóa thạch. Trong bối cảnh đó, pin mặt trời silic/graphen thu hút sự chú ý lớn nhờ tiềm năng vượt trội. Các nhà nghiên cứu trên toàn thế giới đang nỗ lực phát triển các thế hệ pin mặt trời mới, hiệu suất cao, chi phí thấp và tuổi thọ dài. Pin mặt trời silic truyền thống, mặc dù phổ biến, vẫn còn những hạn chế về chi phí sản xuất và hiệu suất. Do đó, việc khám phá các vật liệu và cấu trúc mới là vô cùng quan trọng. Theo một báo cáo gần đây, việc tích hợp graphen vào pin mặt trời silic có thể cải thiện đáng kể khả năng hấp thụ ánh sáng và hiệu suất chuyển đổi năng lượng.

1.1. Nguyên Lý Hoạt Động Của Pin Mặt Trời Silic Graphen

Pin mặt trời hoạt động dựa trên hiệu ứng quang điện, chuyển đổi ánh sáng mặt trời thành điện năng. Khi ánh sáng chiếu vào vật liệu bán dẫn, các electron được giải phóng, tạo ra dòng điện. Trong cấu trúc lai silic graphen, graphen đóng vai trò quan trọng trong việc tăng cường khả năng thu thập và vận chuyển electron, từ đó nâng cao hiệu suất. Graphen, với tính chất dẫn điện và quang học vượt trội, giúp giảm thiểu sự mất mát năng lượng và cải thiện hiệu quả chuyển đổi. Quá trình này bao gồm sự hấp thụ photon, tạo ra các cặp electron-lỗ trống, và sự tách biệt hiệu quả của các điện tích này để tạo ra dòng điện.

1.2. Các Thế Hệ Pin Mặt Trời So Sánh Hiệu Suất và Chi Phí

Pin mặt trời đã trải qua nhiều giai đoạn phát triển, từ pin silic tinh thể truyền thống đến các công nghệ màng mỏng và pin hữu cơ. Mỗi thế hệ có ưu và nhược điểm riêng về hiệu suất, chi phí và độ bền. Pin mặt trời silic/graphen thuộc thế hệ mới, kết hợp ưu điểm của cả hai vật liệu. So với pin silic truyền thống, pin silic/graphen hứa hẹn hiệu suất cao hơn và chi phí sản xuất thấp hơn. So với pin hữu cơ, pin silic/graphen có độ ổn định và tuổi thọ tốt hơn. Sự kết hợp này mở ra tiềm năng lớn cho các ứng dụng năng lượng mặt trời trong tương lai.

II. Thách Thức Nghiên Cứu Pin Mặt Trời Cấu Trúc Lai Silic Graphen

Mặc dù có nhiều tiềm năng, việc phát triển pin mặt trời cấu trúc lai silic graphen vẫn đối mặt với nhiều thách thức. Một trong những thách thức lớn nhất là tối ưu hóa quá trình chế tạo để đảm bảo chất lượng và độ đồng đều của vật liệu. Sự tương tác giữa silic và graphen cần được kiểm soát chặt chẽ để đạt được hiệu suất tối ưu. Ngoài ra, việc giảm chi phí sản xuất và tăng độ bền của pin cũng là những yếu tố quan trọng cần được giải quyết. Các nghiên cứu hiện tại tập trung vào việc tìm ra các phương pháp chế tạo hiệu quả và các kỹ thuật xử lý bề mặt để cải thiện tính chất của vật liệu.

2.1. Vấn Đề Tối Ưu Hóa Cấu Trúc Pin Silic Graphen

Cấu trúc của pin mặt trời đóng vai trò quan trọng trong việc quyết định hiệu suất. Việc tối ưu hóa cấu trúc pin silic/graphen đòi hỏi sự hiểu biết sâu sắc về các tính chất vật lý và hóa học của vật liệu. Các yếu tố như kích thước, hình dạng và sự phân bố của graphen trên bề mặt silic cần được điều chỉnh để đạt được hiệu quả hấp thụ ánh sáng và vận chuyển điện tích tốt nhất. Các phương pháp mô phỏng và tính toán đang được sử dụng để dự đoán và tối ưu hóa cấu trúc pin.

2.2. Ảnh Hưởng Của Graphen Đến Hiệu Suất Pin Mặt Trời

Graphen có thể cải thiện hiệu suất pin mặt trời bằng cách tăng cường khả năng hấp thụ ánh sáng, giảm điện trở tiếp xúc và cải thiện khả năng vận chuyển điện tích. Tuy nhiên, ảnh hưởng của graphen phụ thuộc vào nhiều yếu tố, bao gồm chất lượng, kích thước và phương pháp tích hợp. Việc kiểm soát các yếu tố này là rất quan trọng để đạt được hiệu suất tối ưu. Các nghiên cứu đang tập trung vào việc tìm ra các phương pháp để cải thiện chất lượng graphen và tối ưu hóa quá trình tích hợp vào pin mặt trời.

2.3. Độ Bền Của Pin Mặt Trời Silic Graphen Yếu Tố Quan Trọng

Độ bền là một yếu tố quan trọng đối với bất kỳ loại pin mặt trời nào. Pin mặt trời silic/graphen cần có khả năng chịu được các điều kiện môi trường khắc nghiệt như nhiệt độ cao, độ ẩm và bức xạ UV. Việc cải thiện độ bền của pin đòi hỏi sự hiểu biết về các cơ chế suy giảm và các phương pháp bảo vệ vật liệu. Các nghiên cứu đang tập trung vào việc phát triển các lớp phủ bảo vệ và các kỹ thuật ổn định hóa để kéo dài tuổi thọ của pin.

III. Phương Pháp Chế Tạo Pin Mặt Trời Silic Graphen Hiệu Quả

Việc lựa chọn phương pháp chế tạo phù hợp là yếu tố then chốt để sản xuất pin mặt trời silic/graphen hiệu quả. Có nhiều phương pháp khác nhau, mỗi phương pháp có ưu và nhược điểm riêng. Các phương pháp phổ biến bao gồm lắng đọng hóa học pha hơi (CVD), bóc tách cơ học và in ấn. Việc lựa chọn phương pháp phụ thuộc vào nhiều yếu tố, bao gồm chi phí, hiệu suất và khả năng mở rộng quy mô sản xuất. Các nghiên cứu đang tập trung vào việc phát triển các phương pháp chế tạo đơn giản, chi phí thấp và có khả năng sản xuất hàng loạt.

3.1. Kỹ Thuật Chế Tạo Màng Mỏng Silic Graphen

Kỹ thuật chế tạo màng mỏng đóng vai trò quan trọng trong việc tạo ra cấu trúc lai silic graphen chất lượng cao. Các phương pháp như lắng đọng hóa học pha hơi (CVD) và phún xạ được sử dụng để tạo ra các lớp màng mỏng silic và graphen với độ dày và độ đồng đều được kiểm soát chặt chẽ. Việc tối ưu hóa các thông số chế tạo như nhiệt độ, áp suất và tốc độ dòng khí là rất quan trọng để đạt được chất lượng màng mỏng tốt nhất.

3.2. Tổng Hợp Silic Nano và Graphen Oxit Giải Pháp Tiềm Năng

Việc sử dụng silic nano và graphen oxit (GO) là một hướng đi đầy hứa hẹn trong việc chế tạo pin mặt trời. Silic nano có khả năng hấp thụ ánh sáng tốt hơn so với silic khối, trong khi graphen oxit có thể được sử dụng để cải thiện khả năng vận chuyển điện tích. Quá trình tổng hợp và tích hợp hai vật liệu này đòi hỏi sự kiểm soát chặt chẽ về kích thước, hình dạng và thành phần hóa học. Các nghiên cứu đang tập trung vào việc phát triển các phương pháp tổng hợp đơn giản và hiệu quả để sản xuất silic nano và graphen oxit với chất lượng cao.

3.3. Biến Tính Graphen Cải Thiện Tính Chất Vật Liệu

Biến tính graphen là một phương pháp hiệu quả để cải thiện các tính chất của vật liệu, bao gồm khả năng dẫn điện, khả năng phân tán và khả năng tương thích với các vật liệu khác. Các phương pháp biến tính phổ biến bao gồm oxy hóa, khử và gắn các nhóm chức hóa học. Việc lựa chọn phương pháp biến tính phù hợp phụ thuộc vào ứng dụng cụ thể. Các nghiên cứu đang tập trung vào việc phát triển các phương pháp biến tính đơn giản, hiệu quả và có khả năng kiểm soát cao.

IV. Ứng Dụng Thực Tế Pin Mặt Trời Silic Graphen Triển Vọng

Pin mặt trời silic/graphen có tiềm năng ứng dụng rộng rãi trong nhiều lĩnh vực, từ điện tử tiêu dùng đến năng lượng tái tạo quy mô lớn. Với hiệu suất cao, chi phí thấp và độ bền tốt, pin silic/graphen có thể thay thế pin silic truyền thống trong nhiều ứng dụng. Ngoài ra, tính linh hoạt và khả năng in ấn của graphen mở ra khả năng phát triển các thiết bị năng lượng mặt trời linh hoạt và có thể tùy chỉnh. Các nghiên cứu đang tập trung vào việc phát triển các ứng dụng thực tế và thương mại hóa pin silic/graphen.

4.1. Tiềm Năng Thương Mại Hóa Pin Mặt Trời Silic Graphen

Việc thương mại hóa pin mặt trời silic/graphen đòi hỏi sự hợp tác giữa các nhà nghiên cứu, các nhà sản xuất và các nhà đầu tư. Các yếu tố quan trọng bao gồm giảm chi phí sản xuất, tăng hiệu suất và độ bền, và phát triển các quy trình sản xuất hàng loạt. Các chính sách hỗ trợ từ chính phủ cũng đóng vai trò quan trọng trong việc thúc đẩy thương mại hóa. Các nghiên cứu đang tập trung vào việc giải quyết các thách thức kỹ thuật và kinh tế để đưa pin silic/graphen ra thị trường.

4.2. So Sánh Pin Mặt Trời Silic Graphen Với Pin Truyền Thống

So với pin silic truyền thống, pin mặt trời silic/graphen hứa hẹn hiệu suất cao hơn, chi phí thấp hơn và độ bền tốt hơn. Graphen giúp tăng cường khả năng hấp thụ ánh sáng, giảm điện trở tiếp xúc và cải thiện khả năng vận chuyển điện tích. Tuy nhiên, pin silic/graphen vẫn còn trong giai đoạn phát triển và cần được cải thiện hơn nữa để cạnh tranh với pin truyền thống. Các nghiên cứu đang tập trung vào việc giải quyết các thách thức kỹ thuật và kinh tế để đưa pin silic/graphen ra thị trường.

4.3. Phân Tích Chi Phí và Lợi Ích Của Pin Mặt Trời Mới

Việc phân tích chi phí và lợi ích là rất quan trọng để đánh giá tiềm năng kinh tế của pin mặt trời silic/graphen. Các yếu tố cần được xem xét bao gồm chi phí sản xuất, hiệu suất, độ bền và chi phí bảo trì. So với pin silic truyền thống, pin silic/graphen có thể có chi phí sản xuất thấp hơn nhờ sử dụng ít vật liệu hơn và quy trình sản xuất đơn giản hơn. Tuy nhiên, chi phí đầu tư ban đầu có thể cao hơn do cần thiết bị và công nghệ mới. Các nghiên cứu đang tập trung vào việc giảm chi phí sản xuất và tăng hiệu suất để cải thiện tính cạnh tranh của pin silic/graphen.

V. Kết Luận Tương Lai Của Pin Mặt Trời Silic Graphen

Pin mặt trời silic/graphen đại diện cho một bước tiến quan trọng trong lĩnh vực năng lượng mặt trời. Với tiềm năng vượt trội về hiệu suất, chi phí và độ bền, pin silic/graphen có thể đóng vai trò quan trọng trong việc đáp ứng nhu cầu năng lượng ngày càng tăng của thế giới. Mặc dù vẫn còn nhiều thách thức cần được giải quyết, các nghiên cứu và phát triển liên tục đang mở ra những triển vọng tươi sáng cho tương lai của pin silic/graphen. Sự kết hợp giữa silic và graphen hứa hẹn mang lại một giải pháp năng lượng sạch, bền vững và kinh tế.

5.1. Nghiên Cứu Và Phát Triển Pin Mặt Trời Tiên Tiến

Nghiên cứu và phát triển pin mặt trời silic/graphen vẫn đang tiếp tục với mục tiêu cải thiện hiệu suất, giảm chi phí và tăng độ bền. Các hướng nghiên cứu chính bao gồm tối ưu hóa cấu trúc, phát triển vật liệu mới và cải tiến quy trình chế tạo. Sự hợp tác giữa các nhà nghiên cứu, các nhà sản xuất và các nhà đầu tư là rất quan trọng để thúc đẩy sự phát triển của pin silic/graphen.

5.2. Vật Liệu Bán Dẫn Mới Cho Pin Mặt Trời Tương Lai

Việc khám phá và phát triển các vật liệu bán dẫn mới là rất quan trọng để nâng cao hiệu suất và giảm chi phí của pin mặt trời. Các vật liệu tiềm năng bao gồm perovskite, quantum dots và các vật liệu hai chiều khác. Sự kết hợp giữa các vật liệu mới và graphen có thể mang lại những đột phá trong lĩnh vực năng lượng mặt trời.

5.3. Ứng Dụng Năng Lượng Mặt Trời Hướng Đến Tương Lai Bền Vững

Pin mặt trời silic/graphen có tiềm năng đóng góp quan trọng vào một tương lai năng lượng bền vững. Với khả năng cung cấp năng lượng sạch, tái tạo và kinh tế, pin silic/graphen có thể giúp giảm sự phụ thuộc vào nhiên liệu hóa thạch và giảm thiểu tác động đến môi trường. Việc phát triển và ứng dụng rộng rãi pin silic/graphen là một bước quan trọng để xây dựng một tương lai xanh và bền vững.

Nội dung chính

Tổng quan nghiên cứu

Nhu cầu chuyển dịch năng lượng sạch đang trở thành trọng tâm phát triển toàn cầu trong bối cảnh các nguồn nhiên liệu hóa thạch dần cạn kiệt. Tại Việt Nam, với vị trí địa lý nằm trong vùng nhiệt đới cận xích đạo, cường độ bức xạ mặt trời trung bình đạt mức cao khoảng 5 kWh/m2/ngày cùng số giờ nắng dao động từ 4.1 giờ/ngày ở miền Bắc đến 6.5 giờ/ngày ở miền Nam. Mặc dù tiềm năng quang điện là rất lớn, các dòng pin mặt trời thương mại dựa trên đế silic dạng khối hiện nay vẫn tồn tại nhược điểm về chi phí xử lý nhiệt độ cao đắt đỏ và hệ số phản xạ bề mặt quang học lên tới 38%. Ngược lại, pin mặt trời hữu cơ có giá thành thấp nhưng độ bền và hiệu suất chuyển đổi quang điện chưa đáp ứng được yêu cầu thương mại hóa.

Trước thách thức này, nghiên cứu tập trung giải quyết bài toán tối ưu hóa cấu trúc pin mặt trời lai vô cơ kết hợp hữu cơ thông qua sự phối hợp giữa dây nano Silic, polymer dẫn điện PEDOT:PSS và vật liệu nano Graphene. Mục tiêu trọng tâm của luận văn là thiết lập quy trình công nghệ chế tạo mảng dây nano Silic định hướng, biến tính bề mặt Graphene nhằm tăng cường độ dẫn, từ đó chế tạo thành công linh kiện pin mặt trời lai đạt hiệu năng vượt trội. Nghiên cứu được thực hiện tại Trường Đại học Khoa học Tự nhiên thuộc Đại học Quốc gia Hà Nội phối hợp với Viện Khoa học Vật liệu trong giai đoạn năm 2019 đến năm 2020. Công trình mang ý nghĩa khoa học và thực tiễn sâu sắc khi nâng hiệu suất chuyển đổi quang điện từ mức 3.69% của cấu trúc phẳng lên 8.16% trên cấu trúc lai nano, đồng thời giảm mạnh hệ số phản xạ bề mặt xuống chỉ còn 15%, mở ra giải pháp giảm giá thành sản xuất pin quang điện thế hệ mới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết hiệu ứng quang điện và nguyên lý hoạt động của tiếp xúc dị thể vô cơ - hữu cơ p-n lai hóa. Trong cấu trúc này, chất bán dẫn vô cơ đóng vai trò là lớp hấp thụ photon và vận chuyển điện tử, trong khi polymer dẫn điện thực hiện chức năng thu gom và vận chuyển lỗ trống về điện cực. Mô hình bẫy ánh sáng trên cấu trúc nano được áp dụng nhằm giải thích sự suy giảm phản xạ ánh sáng nhờ hiện tượng tán xạ đa phản xạ giữa các dây nano Silic.

Ba khái niệm cốt lõi chi phối toàn bộ nghiên cứu bao gồm: cấu trúc dây nano Silic (SiNW) đóng vai trò khung tiếp xúc diện tích lớn; màng polymer dẫn điện poly(3,4-ethylenedioxythiophene):polystyrene sulfonate (PEDOT:PSS) giữ nhiệm vụ chuyển tải hạt tải điện; và mạng lưới Graphene hai chiều được biến tính hóa học bằng nhóm chức carboxyl (-COOH) để tăng cường liên kết tương tác pi-pi, cải thiện độ linh động hạt tải và độ dẫn điện tổng thể của màng lai.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập từ các loạt mẫu chế tạo trực tiếp trên đế bán dẫn Silic loại n định hướng tinh thể (100). Cỡ mẫu nghiên cứu bao gồm 6 nhóm mẫu khảo sát thời gian ăn mòn hóa học từ 1 phút đến 60 phút để đánh giá động học phát triển dây nano, 4 nhóm mẫu chiều dài dây nano từ 125 nm đến 2000 nm, và 5 nhóm mẫu nồng độ pha tạp Graphene từ 0% đến 0.7%. Phương pháp chọn mẫu thực nghiệm có kiểm soát biến số đơn lẻ được áp dụng nhằm cô lập tác động của từng thông số công nghệ lên cấu trúc và tính chất quang điện của linh kiện.

Quy trình chế tạo áp dụng phương pháp ăn mòn hóa học ướt (WCE) sử dụng dung dịch axit HF 4.02M kết hợp dung dịch muối bạc để tạo mảng SiNW đồng đều ở nhiệt độ phòng. Phương pháp phủ quay ly tâm spin-coating được thiết lập ở chế độ hai giai đoạn gồm 2000 vòng/phút trong 10 giây và 6000 vòng/phút trong 60 giây, tiếp theo bằng quá trình ủ nhiệt ở 140 độ C trong môi trường khí Nitơ tinh khiết nhằm loại bỏ hoàn toàn dung môi.

Các phương pháp phân tích hiện đại được lựa chọn có chủ đích gồm: kính hiển vi điện tử quét phát xạ trường (SEM) để quan sát hình thái học bề mặt; phổ tán xạ Raman và phổ hồng ngoại biến đổi Fourier (FTIR) để xác định liên kết hóa học; phổ hấp thụ tử ngoại - khả kiến (UV-Vis) trên hệ thiết bị Jasco V670; phương pháp đo điện trở bốn mũi dò JANDEL; hệ đo đặc trưng dòng - thế (J-V) dưới nguồn sáng chuẩn AM 1.5G với công suất 100 mW/cm2; và phép đo phổ hiệu suất lượng tử ngoại (EQE) trong dải bước sóng từ 300 nm đến 1100 nm. Toàn bộ timeline thực nghiệm diễn ra liên tục từ đầu năm 2019 đến cuối năm 2020 trong khuôn khổ các đề tài khoa học cấp Viện Hàn lâm và Quỹ NAFOSTED.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã ghi nhận ba phát hiện quan trọng có giá trị khoa học và công nghệ vượt bậc:

Thứ nhất, tốc độ hình thành dây nano Silic bằng phương pháp ăn mòn hóa học ướt đạt tốc độ ổn định xấp xỉ 133 nm/phút. Cấu trúc SiNW làm suy giảm mạnh hệ số phản xạ quang học từ 38% ở đế Silic phẳng xuống còn 25% với chiều dài 125 nm, đạt 15% với chiều dài 400 nm và giảm sâu xuống mức dưới 5% khi chiều dài dây nano đạt trên 800 nm.

Thứ hai, việc gắn nhóm chức -COOH lên Graphene đã phân tán đồng nhất vật liệu trong ma trận polymer, tối ưu hóa độ dẫn điện của màng PEDOT:PSS/Gr ở nồng độ 0.5% Graphene. Khi ứng dụng lên đế phẳng, màng lai chứa 0.5% Graphene giúp tăng hiệu suất chuyển đổi từ 3.69% lên 4.36% (tăng tương đối 18.15%), cải thiện mật độ dòng ngắn mạch Jsc lên 18.5 mA/cm2 và nâng hệ số điền đầy FF từ 52% lên 58%.

Thứ ba, việc kết hợp đồng thời mảng SiNW chiều dài 400 nm và lớp phủ PEDOT:PSS chứa 0.5% Graphene đã tạo ra linh kiện pin mặt trời có hiệu suất quang điện đạt đỉnh 8.16%. Mật độ dòng ngắn mạch Jsc đạt giá trị ấn tượng vượt 26.5 mA/cm2, điện trở song song Rsh đạt 626.1 Ohm.cm2, và hiệu suất lượng tử ngoại EQE duy trì ở mức cao từ 50% đến 55% trong dải phổ khả kiến từ 300 nm đến 700 nm.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự gia tăng vượt bậc về hiệu năng của pin mặt trời lai là sự cộng hưởng giữa hiệu ứng giam giữ ánh sáng và khả năng vận chuyển hạt tải điện. Trên phương diện quang học, mảng SiNW đóng vai trò như một lớp bẫy ánh sáng hiệu quả, kéo dài đường truyền quang và giảm thiểu tổn hao phản xạ. Về phương diện điện học, mạng lưới Graphene biến tính đóng vai trò cầu nối dẫn điện, làm chuyển dịch đỉnh cộng hưởng đặc trưng của PEDOT trên phổ Raman từ 1435 cm-1 lên 1438 cm-1, chứng minh sự tương tác pi-pi mạnh mẽ giúp giải phóng hạt tải nhanh chóng.

Tuy nhiên, khi chiều dài SiNW vượt quá 400 nm (chẳng hạn ở mức 800 nm hoặc 2000 nm), hiện tượng tụ đám giữa các đầu dây nano xuất hiện rõ rệt, ngăn cản dung dịch polymer len lỏi vào các khe hở tiếp xúc p-n. Điều này làm tăng điện trở nối tiếp, thúc đẩy quá trình tái hợp hạt tải điện do quãng đường di chuyển quá dài, khiến hiệu suất lượng tử ngoại suy giảm.

Các dữ liệu thực nghiệm được trực quan hóa thông qua hệ thống đồ thị đường cong đặc trưng J-V thể hiện rõ sự dịch chuyển của dòng ngắn mạch và điện áp hở mạch, kết hợp với các đường phổ phản xạ quang học UV-Vis và biểu đồ phân bố hiệu suất lượng tử ngoại EQE theo bước sóng. Bảng tổng hợp các thông số quang điện cho thấy sự tương quan chặt chẽ giữa chiều dài dây nano, nồng độ pha tạp và điện trở song song của tế bào quang điện.

Đề xuất và khuyến nghị

Nhằm hoàn thiện công nghệ và thúc đẩy khả năng ứng dụng thực tiễn của pin mặt trời cấu trúc lai, bốn giải pháp cụ thể được đề xuất:

Thứ nhất, tối ưu hóa quá trình thâm nhập của polymer vào mảng nano bằng việc bổ sung chất hoạt động bề mặt chuyên dụng. Mục tiêu là hỗ trợ chuỗi polymer PEDOT:PSS len lỏi hoàn toàn vào các khe SiNW có chiều dài lớn hơn 800 nm mà không bị tụ đám, hướng tới nâng hiệu suất pin quang điện vượt mốc 10.5% trong vòng 12 tháng tới do nhóm nghiên cứu vật liệu bán dẫn chủ trì.

Thứ hai, tích hợp chấm lượng tử Graphene (GQDs) vào lớp chuyển tải lỗ trống nhằm tận dụng hiện tượng chuyển đổi bước sóng photon năng lượng cao ở vùng tử ngoại. Mục tiêu đặt ra là nâng hiệu suất lượng tử ngoại vùng bước sóng ngắn dưới 400 nm lên trên 65% trong giai đoạn 2021 đến 2023 dưới sự phối hợp của các phòng thí nghiệm vật lý chuyên sâu.

Thứ ba, thiết lập quy trình kiểm chuẩn độ ổn định nhiệt ẩm và thử nghiệm lão hóa gia tốc của linh kiện trong môi trường liên tục 1000 giờ theo tiêu chuẩn quốc tế IEC 61215. Mục tiêu nhằm đảm bảo mức suy giảm hiệu suất dưới 5% mỗi năm, do các đơn vị đo lường chất lượng độc lập phối hợp với cơ sở đào tạo thực hiện.

Thứ tư, chuẩn hóa quy trình ăn mòn hóa học ướt trên quy mô tấm bán dẫn đường kính lớn 6 inch thay vì các phiến mẫu nhỏ trong phòng thí nghiệm. Kế hoạch chuyển giao công nghệ và chế tạo thử nghiệm cần hoàn thành trong 24 tháng tới với sự tham gia của các doanh nghiệp sản xuất pin mặt trời trong nước nhằm hạ giá thành chế tạo khoảng 30%.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả của luận văn mang lại giá trị học thuật và ứng dụng trực tiếp cho bốn nhóm đối tượng:

Nhóm học viên cao học và nghiên cứu sinh chuyên ngành Vật lý chất rắn, Khoa học vật liệu và Công nghệ nano: Sử dụng tài liệu làm nền tảng chuyên sâu để nắm vững quy trình chế tạo cấu trúc nano một chiều bằng phương pháp hóa ướt và kỹ thuật biến tính bề mặt vật liệu carbon hai chiều.

Nhóm kỹ sư nghiên cứu và phát triển (R&D) tại các doanh nghiệp quang điện: Khai thác quy trình công nghệ chế tạo pin mặt trời lai ở nhiệt độ phòng nhằm thay thế các công đoạn xử lý chân không đắt đỏ, cắt giảm chi phí sản xuất tế bào quang điện thương mại.

Nhóm giảng viên và nhà khoa học tại các trường đại học, viện nghiên cứu chuyên ngành: Tham khảo các dữ liệu phân tích phổ FTIR, Raman, SEM và phương pháp đo đạc quang điện chuẩn hóa để phục vụ công tác giảng dạy các học phần quang điện tử và vật liệu tiên tiến.

Nhóm chuyên viên hoạch định chiến lược năng lượng tái tạo và quản lý dự án công nghệ cao: Tiếp cận các luận cứ khoa học thực chứng về tiềm năng nội địa hóa công nghệ chế tạo pin mặt trời thế hệ mới, phục vụ xây dựng chính sách phát triển nguồn năng lượng xanh bền vững tại Việt Nam.

Câu hỏi thường gặp

Pin mặt trời lai SiNW/PEDOT:PSS/Gr có ưu thế gì vượt trội so với pin Silic truyền thống? Cấu trúc lai kết hợp ưu điểm hấp thụ quang học vượt trội của Silic vô cơ với tính linh hoạt, chi phí gia công thấp ở nhiệt độ phòng của polymer hữu cơ. Công nghệ này giúp cắt giảm quy trình khuếch tán nhiệt độ cao phức tạp, đồng thời mảng dây nano giúp giảm hệ số phản xạ ánh sáng từ 38% xuống chỉ còn 15%.

Tại sao nồng độ Graphene tối ưu trong màng polymer lại là 0.5%? Nồng độ 0.5% Graphene tạo ra mạng lưới dẫn điện liên tục hoàn hảo trong nền polymer PEDOT:PSS, giúp độ dẫn đạt mức cao nhất và nâng hiệu suất pin lên 4.36%. Nếu nồng độ vượt quá 0.5%, các phiến Graphene sẽ tái tụ đám, làm giảm độ dẫn điện xuống 1176 S/m và cản trở khả năng truyền qua của ánh sáng.

Vì sao chiều dài dây nano Silic ở mức 400 nm lại cho hiệu suất chuyển đổi quang điện cao nhất? Chiều dài 400 nm thiết lập sự cân bằng tối ưu giữa việc giảm phản xạ quang học và quãng đường di chuyển của hạt tải điện. Khi dây nano dài trên 400 nm, hiện tượng tụ đám xảy ra khiến polymer không bao phủ được chân dây, làm tăng tốc độ tái hợp hạt tải và suy giảm hiệu suất lượng tử.

Phương pháp ăn mòn hóa học ướt mang lại lợi ích gì trong quy trình chế tạo? Phương pháp ăn mòn ướt bằng dung dịch HF 4.02M cho phép tạo mảng dây nano Silic đồng đều với tốc độ kiểm soát chính xác 133 nm/phút ngay tại nhiệt độ phòng. Kỹ thuật này không đòi hỏi hệ thống chân không cao hay thiết bị quang khắc đắt tiền, rất phù hợp để nhân rộng quy mô sản xuất công nghiệp.

Hiệu suất lượng tử ngoại EQE của pin mặt trời lai đạt giá trị cao nhất trong khoảng phổ nào? Linh kiện pin lai với dây nano Silic dài 400 nm đạt giá trị EQE cao nhất trong khoảng từ 50% đến 55% tại vùng bước sóng khả kiến từ 300 nm đến 700 nm. Kết quả này phản ánh khả năng thu gom và chuyển đổi photon thành dòng điện cực kỳ hiệu quả nhờ cấu trúc tiếp xúc dị thể diện tích lớn.

Kết luận

Luận văn đã hoàn thành xuất sắc các mục tiêu nghiên cứu đề ra với 5 đóng góp học thuật và công nghệ cốt lõi:

• Thiết lập thành công quy trình công nghệ chế tạo mảng dây nano Silic bằng phương pháp ăn mòn hóa học ướt với tốc độ tăng trưởng ổn định 133 nm/phút.
• Làm chủ kỹ thuật biến tính gắn nhóm chức -COOH lên bề mặt Graphene, xác định tỷ lệ pha tạp tối ưu 0.5% để gia tăng độ dẫn màng polymer dẫn.
• Làm sáng tỏ quy luật ảnh hưởng của chiều dài dây nano Silic đến đặc tính quang học, xác lập kích thước tới hạn 400 nm nhằm dung hòa giữa hiệu ứng bẫy quang và động học hạt tải.
• Chế tạo thành công linh kiện pin mặt trời cấu trúc lai SiNW/PEDOT:PSS/Gr đạt hiệu suất chuyển đổi quang điện 8.16% cùng mật độ dòng ngắn mạch vượt 26.5 mA/cm2.
• Đặt nền móng kỹ thuật vững chắc cho việc phát triển các thiết bị quang điện tử lai vô cơ - hữu cơ giá thành thấp tại Việt Nam.

Lộ trình phát triển tiếp theo trong 12 đến 24 tháng tới sẽ tập trung vào việc tích hợp chấm lượng tử Graphene và đánh giá độ bền linh kiện 1000 giờ trong môi trường thực tế. Toàn văn công trình nghiên cứu là nguồn tư liệu khoa học giá trị, khuyến khích các nhà nghiên cứu và doanh nghiệp công nghệ khai thác nhằm đẩy mạnh ứng dụng năng lượng mặt trời hiệu quả.

Trích đoạn nội dung tài liệu

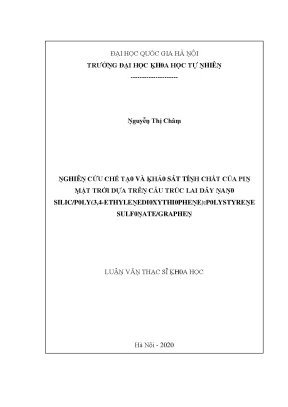

ĐẠI HỌC QUỐC GIA HÀ N̟ỘI TRƯỜN̟G ĐẠI HỌC K̟H0A HỌC TỰ N̟HIÊN̟ --------------------- N̟guyễn̟ Thị Châm̟ N̟GHIÊN̟ CỨU CHẾ TẠ0 VÀ K̟HẢ0 SÁT TÍN̟H CHẤT CỦA PIN̟ M̟ẶT TRỜI DỰA TRÊN̟ CẤU TRÚC LAI DÂY N̟AN̟0 SILIC/P0LY(3,4-ETHYLEN̟EDI0XYTHI0PHEN̟E):P0LYSTYREN̟E SULF0N̟ATE/GRAPHEN̟ LUẬN̟ VĂN̟ THẠC SĨ K̟H0A HỌC Hà Nội - 2020 123doc Mang Luôn thay vì h■■ng l■im■i s■ cam tr■ h■u m■t k■t nghi■m t■im■t là s■ cáwebsite nhân mang kho m■ith■ kinh m■ l■i d■n ■■u vi■n nh■ng cho doanh kh■ng ng■■i quy■n chia t■ th■c dùng, l■ s■l■i v■i và hi■n t■t công h■n mua ngh■a nh■t 2.000 ngh■ báncho tài v■ hi■n ng■■i li■u c■a tài th■ hàng mình li■u ■■u ■ dùng. hi■n ■■i, thìt■t Khi s■p Vi■t c■ khách b■n t■i, l■nh Nam. ngh■a online hàng v■c: Táctr■ không v■ tài phong thành chính c■akhác chuyên c■a thành tíngì d■ng, hàng so nghi■p, viên v■i tri■u công c■a b■nhoàn nhà ngh■ 123doc g■c. bán h■o, ■■ thông B■n và hàng n■p có tin, l■i cao th■ ti■n ngo■i chuy■n tính phóng vào ng■,.Khách trách tài giao to,kho■n nhi■m thu sang nh■■■i ■■n c■a hàng tùy123doc, v■i v■ ý.

cót■ng qu■n th■b■n d■ ng■■i lýChào dàng■■■c s■ dùng. m■ng tra c■u M■c h■■ng b■n ■■n tàitiêu li■u v■i■■u nh■ng hàng m■t quy■n cách 123doc. c■a chính l■i123doc.net sau xác,n■p nhanh ti■n tr■ chóng. trên thành th■ vi■n tài li■u online l■n nh■t Vi■t Nam, cung c■p nh■ng tài li■u ■■c không th■ tìm th■y trên th■ tr■■ng ngo■i tr■ 123doc.

website Nhi■u event thú v■, event ki■m ti■n thi■t th■c. 123doc luôn luôn t■o c■ h■i gia t■ng thu nh■p online cho t■t c■ các thành viên c■a website. Mangh■n Luôn Th■a Xu■t Sau Nhi■u 123doc Link khi h■■ng phát thu■n l■i event cam s■ nh■n xác m■t tr■ t■ h■u k■t s■ thú nghi■m t■i th■c ýxác n■m t■■ng m■t d■ng v■, là s■nh■n s■ ■■■c ■■i, website ra mang event kho m■i 1. t■o ■■ng tLink t■ th■ m■ l■i c■ng ki■m d■n 123doc CH■P g■i ■■u ■■ng vi■n xác nh■ng cho ti■n v■ ■ã ■■a th■c h■ kh■ng ng■■i NH■N quy■n th■ng thi■t chia t■ng s■ ki■m■■■c dùng, l■ ch■ CÁC s■ th■c.

s■ l■i b■■c v■i■I■U ti■n và email chuy■n t■t công h■n mua 123doc g■i online kh■ng nh■t b■n v■ ngh■ bán ■■a ■ã KHO■N■■nh 2.000 sang b■ng luôn cho tài ■■ng hi■n ng■■i li■u ph■n luôn ch■ tài TH■A tài v■ th■ li■u hàng t■o email li■u thông ky, dùng. ■■u ■b■n tríhi■n THU■N hi■u c■ c■a b■n ■■i, tin t■t h■i Khi qu■■ã mình vui Vi■t xác c■ ■■ng khách gia lòng b■n ■■ng nh■t, minh trong l■nh Nam. t■ng Chào online hàng uy tài v■c: l■nh thu Tác m■ng ky, tín kho■n tr■ nh■p nh■p không b■n tài phong v■c caothành b■n chính vui ■■n email nh■t. tài email online oLink khác chuyên li■u lòng thành tínb■n■■ng Mong c■a xác gì cho ■ã d■ng, và v■i so ■■ng nghi■p, viên th■c kinh mình t■t 123doc.net! v■i mu■n công nh■p c■a c■ doanh s■ b■n vàcác hoàn mang ngh■ 123doc click email ký g■c.

thành v■i h■o, Chúng vào l■i ■■ thông B■n g■i c■a và ■■a ■■n 123doc.netLink CH■P cho viên linkí Tính v■ n■p có mình tôi tin, c■ng c■a cao th■ cung NH■N ti■n ngo■i và ■■ng tính mình website. phóng ch■ th■i click vào c■pCÁC ■i■m ■I■U ng■,.Khách trách xác trong email tài D■ch vào xã to,kho■n th■c nhi■m h■i thu linkông l■nh b■n ■ã tháng V■ nh■ m■t s■ ■■i ■■■c KHO■N c■a v■c (nh■■■ng hàng tin tùy ngu■n ■■■c 5/2014; 123doc, tài v■i xác ý. cóli■u TH■A g■i t■ng minh th■ tài ky, 123doc và v■ mô ■■a nguyên b■n b■n d■ ng■■i THU■N tài kinh t■dàng kho■n s■ vui v■■t■■■c d■■i doanh tri dùng. ch■ lòng tra■ây) ■■ng th■c m■c email email c■u Chào online.000 cho tài b■n b■n m■ng tiêu báu, nh■p■ã li■u Tính■ã b■n,■■n ■■ng ■■ng nh■ng hàng ■■u phong m■t l■■t email b■n tùy ■■n quy■n cách truy thu■c th■i phú, c■a ký ■i■m ky,■a c■a c■p chính v■i v■i mình l■i b■n vào 123doc.netLink d■ng, 123doc.net! sau xác, các vui tháng vàngày, n■p click lòng “■i■u nhanh giàu■■ng 5/2014; ti■n s■ vào tr■ giá Kho■n Chúng chóng.

h■u trên ■■ng linkc■a thành tr■ xác 123doc nh■p 2.000 website th■c Th■a tôi th■ ■■■c website. cung email v■■t s■ vi■n th■i Thu■n c■p c■a thành mong m■c tài D■ch v■ li■u mình g■i viên ■■ng 100.000 mu■n S■ ■■a online v■ và V■ D■ng click t■o (nh■ ■i■u l■■t l■n ký,■■■c D■ch vào ch■ nh■t truy l■t link email ki■n V■” vào c■p Vi■t 123doc môtop sau cho b■n m■i Nam,■ây ■ã t■200 d■■i cho ■■ng ■ây) ngày, cung các các (sau g■is■■ây website c■p users h■u ky, cho ■■■c nh■ng có b■n 2.000 b■n, ph■ thêm vui tài bi■n tùy g■ilòng thu li■u ■■c ■■ng thu■c t■t thành nh■t nh■p. T■i vào t■i viên ■■ng không t■ng Chính nh■p Vi■t cácth■i “■i■u th■ Nam, vì ■i■m, email v■y ký, tìm t■ Kho■n c■a l■t 123doc.net th■y l■chúng vào mình tìm trên Th■a top ki■m và tôi th■ 200 ra ■■i click Thu■n cóthu■c tr■■ng các th■ vào nh■m website c■p v■ top link ngo■i S■ ■áp 3nh■t ■KTTSDDV ■ng 123doc Google. D■ng ph■ tr■ ■ã ■■■c 123doc.

bi■n D■ch Nh■n nhu g■i nh■t c■u V■” theo t■i chia sau ■ây Vi■t quy■t danh s■ Nam, tài (sau hi■u .li■u■ây t■ do ch■t■■■c l■c■ng tìm ■■ng l■■ng ki■m g■i và thu■c t■t bình ki■m T■i ch■n top ti■n t■ng 3 Google. th■i ■i■m, website Nh■n ki■m■■■c chúng ti■ntôi online danh có th■ hi■u hi■u c■p do qu■ và ■KTTSDDV nh■t c■ng ■■ng uy tín nh■t. bình ch■n theo quy■t là website. ki■m ti■n online hi■u qu■ và uy tín nh■t.

Luônh■n 123doc Sau Th■a Xu■t khi h■■ng phát thu■n cam nh■n m■tt■k■t s■ t■i ýxác n■m t■■ng d■ng là s■ nh■n■■i, website ra mang 1. t■o ■■ng t■l■i c■ng d■n 123doc CH■P ■■u ■■ng nh■ngh■■ã NH■N quy■n th■ng chia t■ng ki■mCÁC s■s■ l■i b■■c ti■n■I■U vàchuy■n t■t mua online kh■ng nh■t bán KHO■N■■nh sang b■ng chothay ng■■i ph■n tài TH■A vìv■ li■u m■ithông dùng. tríTHU■N hi■u m■t c■atinKhi qu■ mình cá xác khách nhân nh■t, minh trong Chào kinh hàng uy tài l■nh m■ng doanh tín kho■n tr■v■c caothành b■n t■ ■■n email nh■t. tàith■c li■u thành b■n Mong hi■n và v■i■ã viên kinh ■■ng 123doc.net! mu■n ngh■a c■a doanh mang 123doc v■ kýonline.

c■a v■i Chúng l■ivà ■■n 123doc.netLink mình cho Tính n■p tôi c■ng thì cung ti■n s■p■■ng th■i vào c■p t■i, ■i■m xác tài D■ch xã ngh■a kho■n th■c h■itháng V■m■t s■ v■c■a■■■c (nh■ c■a ■■■c ngu■n 5/2014; 123doc, c■a g■i tài b■n■■a 123doc hàng v■ mô nguyên t■ tri■u s■ v■■t d■■i■■■c tri ch■ nhà ■ây) th■c m■c email bán h■■ng quý 100.000 cho hàng b■n báu,b■n,■ã nh■ng l■i ■■ng phong l■■t chuy■n tùyquy■n truy thu■c phú, ky, c■p■a giaol■i b■n vàom■i sang d■ng, sau các ■■n vuingày, n■p lòng “■i■u giàu■■ng ti■n s■ v■ giá Kho■n h■u qu■n trên tr■ ■■ng nh■p 2.000 website Th■a lý hoàn email th■i Thu■n h■o, c■a thành mong■■ v■ mình viên mu■n S■ cao■■ng vàD■ng tính click ■i■u t■otrách ký, D■ch vàol■tlink nhi■m ki■n V■” vào ■■i 123doc top sau cho ■ây ■ãcác 200 cho v■i các (sau g■i t■ng ■ây website users ■■■c ng■■i cóph■ dùng. thêmbi■n g■ithu M■c t■t nh■t nh■p. T■i tiêu t■i t■ng hàng Chính ■■u Vi■tth■i Nam, ■i■m, vì v■y c■a t■123doc.net chúng tìm ki■m tôiracó■■i tr■ thu■c th■ thành nh■m c■p topth■■áp 3nh■t ■KTTSDDV ■ng Google. vi■n tàiNh■n nhu li■uc■u■■■c online theo chia l■n quy■t danh s■nh■t tài hi■u .li■u Vi■t do ch■t Nam, c■ng ■■ng l■■ng cung và c■pbình ki■m nh■ng ch■n ti■ntài là li■u ■■cki■m online.

website khôngti■n th■ online tìm th■y hi■utrên qu■th■ và tr■■ng uy tín nh■t. ngo■i tr■ 123doc. Luôn Th■a Xu■t Sau Nhi■u 123doc Mang thayh■n khi vì h■■ng phát thu■n l■i event m■i cam s■ nh■n m■t tr■ t■ h■u m■t k■t s■ thú nghi■m t■i ýxác n■m t■■ng m■t d■ng v■, là s■ cá nh■n■■i, website ra nhân mang event kho m■i 1. t■o t■ th■■■ng kinh m■ l■i c■ng ki■m d■n 123doc CH■P vi■n■■u ■■ng nh■ng cho doanh ti■n h■■ã kh■ng ng■■i NH■N quy■n th■ng thi■t chia t■t■ng ki■m th■c dùng, l■ CÁC s■ th■c.

s■ l■i b■■c v■i ti■n và■I■U hi■n chuy■n t■t công h■n mua 123doc online kh■ng ngh■a nh■t ■■nh 2.000 ngh■ bán KHO■N sang b■ng luôn cho tài v■ hi■n ng■■i li■u ph■n luôn c■a tài TH■A tài v■ th■ li■u hàng t■o mình li■u thông dùng. ■■u ■ tríhi■n THU■N hi■u c■ c■a ■■i, thìtin t■t h■i Khi qu■ s■p mình Vi■t xác c■ khách gia b■n t■i, nh■t, minh trong l■nh Nam. t■ng Chào ngh■a online hàng uy tài v■c: l■nh thu Tác m■ng tín kho■n tr■ nh■p không v■ tài phong v■c caothành b■n chính c■a ■■n email nh■t. tài online khác chuyên c■a li■u thành tínb■n Mong gì cho d■ng, và hàng v■i so■ã nghi■p, viên kinh t■t ■■ng 123doc.net! v■i mu■n tri■u công c■a c■ doanh b■n các hoàn nhà mang ngh■ 123doc ký g■c.

thành bán v■i h■o, Chúng l■i thông B■n và ■■ hàng ■■n 123doc.netLink cho viên Tính n■p có tôi tin, c■ng l■i c■a cao th■ cung ti■n ngo■i■■ng chuy■n tính website. phóng th■i vào c■p ■i■m ng■,.Khách trách xác tài D■ch giao xã to,kho■n th■c nhi■m h■i thu sang tháng V■ nh■ m■t s■ ■■i ■■n c■a■■■c (nh■ hàng tùy ■■■c ngu■n 5/2014; 123doc, v■i v■ ý. cóg■i t■ng qu■n th■ tài 123doc v■ mô ■■a nguyên b■n d■ ng■■i lý, t■dàng s■ công v■■t d■■i■■■c tri dùng. ch■ tra ■ây) th■c ngh■ m■c email c■u M■c h■■ng quý hi■n 100.000 cho tài b■n tiêu báu, li■u b■n, th■ ■ã nh■ng hàng■■ng phong m■t l■■t hi■n■■u tùy ■■i, quy■n cách truy thu■c phú, ky, c■a c■p■a chính b■n l■i b■n vào123doc.net m■i d■ng, sau online xác, các vuingày, n■p lòng “■i■u nhanh giàu■■ng không ti■n s■ tr■ giá Kho■n chóng.

h■u trên khác thành tr■ ■■ng nh■p 2.000 website Th■a gìth■ so email vi■n th■i v■i Thu■n c■a thành b■n mong tài v■ li■u mình g■c. viên mu■n S■ ■■ng online và B■n D■ng click t■o l■n■i■u cóký, D■ch vào th■ nh■t l■t link phóng ki■n V■” vào Vi■t 123doc top sau cho to, Nam,■ây ■ã 200 thu chocung nh■ các các (sau ■ây g■iwebsite tùy c■p users ■■■c ý.nh■ng cóph■ thêm tài bi■n g■ithu li■u t■t ■■c nh■t nh■p. T■it■i không t■ng Chính Vi■tth■ith■ Nam, ■i■m, vì v■y tìm t■123doc.net th■y l■chúng tìm trên ki■m tôi th■ ■■i racóthu■c tr■■ng th■nh■m c■p top ■áp ngo■i 3nh■t ■KTTSDDV ■ng Google. Nh■n nhu c■u ■■■c theo chiaquy■t danh s■ tàihi■u .li■udo ch■t c■ng ■■ng l■■ng vàbình ki■mch■n ti■n là online.

website ki■m ti■n online hi■u qu■ và uy tín nh■t. Chia m■t u■t Nhi■u Mang Luôn 123doc Th■a Xu■t Sau tri■n phát khi h■n member s■ h■■ng phát khai thu■n l■i event s■ cam nh■n câu t■ m■t tr■ t■ event h■u ýk■t s■ chuy■n thú nghi■m t■i ýkhông t■■ng xác n■m t■■ng m■t d■ng v■, là ■■i, khuy■n s■ nh■n website ra mang m■y event t■o kho thành m■i 1. t■o t■ mãi■■ng c■ng th■ n■i m■ l■i c■ng ki■m d■n công 123doc CH■P th■■■ng vi■n b■t■■u ■■ng nh■ng cho ti■n trên■ã n■p h■ c■a kh■ng ng■■i NH■N quy■n th■ng 123doc thi■t chia ki■m v■i c■ng t■ng ki■m ■■ng dùng, l■ CÁC s■ nh■ng th■c. ti■n s■ l■i b■■c v■i ti■n -và■I■U ki■m■u chuy■n t■t công 5■ãi online h■n mua 123doc online kh■ng 123doc nh■t ■■nh ■ã 2.
