Giới thiệu dự án

Sự gia tăng mật độ phương tiện sử dụng động cơ đốt trong (ICE) tại các đô thị lớn đang gây ra tình trạng ô nhiễm không khí nghiêm trọng do phát thải khí độc hại như $\text{NO}_x$, $\text{CO}$, $\text{C}_x\text{H}_y$, $\text{SO}_2$ cùng bụi mịn. Theo các nghiên cứu giao thông đô thị, hiệu suất nhiệt động của động cơ xăng truyền thống chỉ đạt khoảng 30% - 35%, phần lớn năng lượng bị tổn hao qua hệ thống tản nhiệt và ma sát cơ khí. Trong khi đó, hệ thống truyền động điện đạt hiệu suất chuyển đổi năng lượng vượt mức 85% - 90%, cắt giảm tới 80% chi phí năng lượng vận hành (khoảng 3.000 VNĐ sạc điện so với 15.000 VNĐ tiền xăng cho cùng quãng đường đô thị).

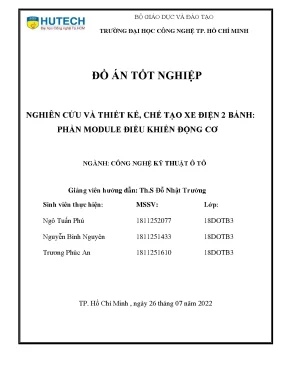

Đồ án tốt nghiệp ngành Công nghệ Kỹ thuật Ô tô - Trường Đại học Công nghệ TP. Hồ Chí Minh (HUTECH) tập trung giải quyết bài toán cốt lõi trong hệ thống truyền động xe hai bánh: "Nghiên cứu và thiết kế, chế tạo xe điện 2 bánh: Phần module điều khiển động cơ".

                           +-------------------------------------+
                           |      BỘ PIN LITHIUM (72V / 84V)      |
                           +------------------+------------------+
                                              |
                        +---------------------+---------------------+
                        |                                           |
                        v (Nguồn cấp mạch logic)                     v (Nguồn công suất)
       +---------------------------------+          +-------------------------------+
       | MẠCH HẠ ÁP & CÁCH LY QUANG     |          |  MẠCH NGHỊCH LƯU CẦU 3 PHA     |
       | - LM2576 (72V -> 5V)            |          |  - 6x MOSFET IRF540N          |
       | - LM317 (12V Driver)            |          |  - Driver IR2102              |
       | - Opto HCPL2631 (>5kHz)         |          |                               |
       +----------------+----------------+          +---------------+---------------+
                        |                                           |
                        v (Tín hiệu PWM điều khiển)                  v (U, V, W 3 pha)
       +---------------------------------+          +-------------------------------+
       |  VI ĐIỀU KHIỂN & XỬ LÝ TAY GA   |          |  ĐỘNG CƠ IN-WHEEL BLDC HUB    |
       |  - Đọc 3x Hall Sensor (120°)    |          |  - Công suất danh định: 837W  |
       |  - Điều chế độ rộng xung PWM    +--------->|  - Hiệu suất vận hành: ~90%   |
       +---------------------------------+ (Phản hồi +-------------------------------+
                                            Hall tín hiệu)

Mục tiêu dự án

  1. Nghiên cứu & tính toán động lực học: Xác định tổng lực cản ($P_f, P_i, P_\omega, P_j$), công suất yêu cầu ($P_{dc} = 837\text{ W}$) và đường đặc tính ngoài của động cơ xe hai bánh.
  2. Thiết kế phần cứng module điều khiển: Xây dựng mạch điều khiển nghịch lưu 3 pha, mạch lái (Gate Driver), mạch cách ly quang học và khối ổn áp đa kênh ($72\text{V} \rightarrow 12\text{V} \rightarrow 5\text{V}$).
  3. Tích hợp nguồn pin & BMS an toàn: Ghép nối hệ thống pin Lithium LiFePO4 $72\text{V} - 34\text{Ah}$ tích hợp mạch bảo vệ chống quá nạp/quá xả.
  4. Chế tạo & thực nghiệm trên xe mẫu: Lắp đặt hoàn thiện trên khung xe 2 bánh, thử nghiệm vận hành trên các cung đường hỗn hợp và đánh giá thông số kỹ thuật.

Phạm vi và giới hạn

  • Phạm vi: Tập trung vào module điều khiển điện tử công suất cho động cơ Hub không chổi than (BLDC Hub Motor), xử lý tín hiệu tay ga, cảm biến Hall và hệ thống cung cấp điện.
  • Giới hạn: Chưa tích hợp bộ sạc On-Board Charger (OBC) công suất lớn trực tiếp trên khung xe; thuật toán điều khiển sử dụng phản hồi 6-bước (Six-step commutation) dựa trên Hall Sensor thay vì điều khiển tựa từ thông cao cấp (FOC).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trên thị trường xe máy điện hiện nay, các cấu hình động cơ chính bao gồm: Động cơ DC có chổi than, Động cơ BLDC gắn khung (Mid-drive), Động cơ Hub In-wheel và Động cơ đồng bộ nam châm vĩnh cửu cực chìm (IPM).

Tiêu chí kỹ thuật DC có chổi than BLDC gắn khung (Mid-drive) Động cơ In-Wheel Hub Động cơ IPM (Vento/Evo)
Hiệu suất chuyển đổi 70% - 78% 85% - 88% 88% - 92% 92% - 94%
Tổn hao cơ khí Cao (ma sát chổi than) Trung bình (qua xích/dây đai) Tối thiểu (Zero transmission) Thấp (qua hộp số giảm tốc)
Chi phí chế tạo & IC Rất thấp Trung bình Hợp lý, tối ưu chi phí Rất cao
Bảo dưỡng định kỳ Thường xuyên thay chổi than Căng đai, bôi trơn xích Rất ít (chỉ phớt/ổ bi) Thay dầu lap, hộp số định kỳ
Không gian bố trí Chiếm diện tích khung Chiếm khoang giữa thân Giải phóng toàn bộ thân xe Chiếm cụm gắp sau

Nhóm lựa chọn Động cơ Hub In-wheel nhờ cấu trúc truyền động trực tiếp, tối ưu hóa không gian chứa pin Lithium trong thân xe và loại bỏ hoàn toàn tổn thất cơ khí qua xích truyền lực.

Thiết kế hệ thống

1. Kiến trúc động cơ Hub Out-Runner

  • Stator: Cố định trên trục, dập từ các lá thép kỹ thuật điện silic dày $0.35\text{ mm} - 0.5\text{ mm}$ ghép cách điện, cuộn dây đồng 3 pha đấu sao ($Y$).
  • Rotor: Vỏ ngoài gắn nam châm vĩnh cửu đất hiếm (NdFeB), quay đồng bộ quanh stator.
  • Cảm biến vị trí: 3 cảm biến Hall bố trí lệch pha nhau $120^\circ$ điện, phát hiện chính xác vị trí cực từ rotor để kích hoạt chu kỳ đóng cắt 6 bước.
       Chu kỳ chuyển mạch 6 bước kích hoạt van công suất:
       Step 1 (0°-60°)   : Phase A (+) -> Phase B (-) | Q1 & Q4 ON
       Step 2 (60°-120°)  : Phase A (+) -> Phase C (-) | Q1 & Q6 ON
       Step 3 (120°-180°) : Phase B (+) -> Phase C (-) | Q3 & Q6 ON
       Step 4 (180°-240°) : Phase B (+) -> Phase A (-) | Q3 & Q2 ON
       Step 5 (240°-300°) : Phase C (+) -> Phase A (-) | Q5 & Q2 ON
       Step 6 (300°-360°) : Phase C (+) -> Phase B (-) | Q5 & Q4 ON

2. Lựa chọn và tính toán linh kiện mạch điều khiển

Công suất động cơ danh định $P_{dc} = 837\text{ W}$, điện áp làm việc danh định $U_b = 72\text{ V}$.

  • Dòng điện định mức: $$I_{dc} = \frac{P_{dc}}{U_b} = \frac{837}{72} = 11.625\text{ A}$$
  • Tính toán chọn van khóa bán dẫn (MOSFET) với hệ số dự phòng an toàn $k_f = 1.2$: $$U_{F(\text{req})} \ge U_b \times 1.2 = 72 \times 1.2 = 86.4\text{ V}$$ $$I_{F(\text{req})} \ge I_{dc} \times 1.2 = 11.625 \times 1.2 = 13.95\text{ A}$$
Mã linh kiện Loại Thông số $V_{DS}$ / $V_{CEO}$ Dòng $I_D$ / $I_C$ Thời gian trễ / Tần số Đánh giá lựa chọn
IRF540N N-Channel MOSFET $100\text{ V}$ $28\text{ A}$ $R_{DS(on)} = 44\text{ m}\Omega$ ĐẠT (Đáp ứng điện áp và dòng điện)
IRF630 N-Channel MOSFET $200\text{ V}$ $9\text{ A}$ $R_{DS(on)} = 350\text{ m}\Omega$ LOẠI (Thiếu dòng định mức)
IRF3205 N-Channel MOSFET $55\text{ V}$ $110\text{ A}$ $R_{DS(on)} = 8\text{ m}\Omega$ LOẠI (Điện áp đánh thủng thấp hơn 72V)
IR2102 High/Low Gate Driver $10\text{V} - 20\text{V}$ $I_{o+} = 210\text{mA}, I_{o-} = 360\text{mA}$ Deadtime $100\text{ns}$ ĐẠT (Lái trực tiếp cặp MOSFET N-N)
HCPL2631 Dual High-Speed Opto $V_{out} = 7\text{V}$ $I_{out} = 50\text{mA}$ Tần số đóng cắt $>5\text{kHz}$ ĐẠT (Chống nhiễu công suất/logic)
// Thuật toán xác định trạng thái Hall Sensor và giải mã bước nghịch lưu (Commutation Table)
void update_bldc_commutation(uint8_t hall_state, uint16_t pwm_duty) {
    switch(hall_state) {
        case 0b001: // Hall state 1: A+ C-
            set_pwm_phase_A_high(pwm_duty);
            set_gpio_phase_B_float();
            set_gpio_phase_C_low();
            break;
        case 0b101: // Hall state 2: B+ C-
            set_gpio_phase_A_float();
            set_pwm_phase_B_high(pwm_duty);
            set_gpio_phase_C_low();
            break;
        case 0b100: // Hall state 3: B+ A-
            set_gpio_phase_A_low();
            set_pwm_phase_B_high(pwm_duty);
            set_gpio_phase_C_float();
            break;
        case 0b110: // Hall state 4: C+ A-
            set_gpio_phase_A_low();
            set_gpio_phase_B_float();
            set_pwm_phase_C_high(pwm_duty);
            break;
        case 0b010: // Hall state 5: C+ B-
            set_gpio_phase_A_float();
            set_gpio_phase_B_low();
            set_pwm_phase_C_high(pwm_duty);
            break;
        case 0b011: // Hall state 6: A+ B-
            set_pwm_phase_A_high(pwm_duty);
            set_gpio_phase_B_low();
            set_gpio_phase_C_float();
            break;
        default:
            disable_all_phases(); // Trạng thái Hall không hợp lệ -> Ngắt bảo vệ
            break;
    }
}

Methodology

Quy trình nghiên cứu áp dụng mô hình thực nghiệm lặp vòng (Iterative V-Model):

  1. Khảo sát & mô hình hóa: Thiết lập phương trình cân bằng lực kéo: $$P_{\text{kéo}} = P_f + P_i + P_\omega + P_j$$ Trong đó:
    • $P_f = G \cdot f \cdot \cos\alpha$ (Lực cản lăn)
    • $P_i = G \cdot \sin\alpha$ (Lực cản lên dốc)
    • $P_\omega = K \cdot F \cdot v^2$ (Lực cản không khí)
    • $P_j = \frac{G}{g} \cdot \delta \cdot \frac{dv}{dt}$ (Lực cản gia tốc)
  2. Thiết kế mạch nguyên lý & Layout PCB: Tách biệt Mass tương tự (AGND) và Mass công suất (PGND) để loại trừ hiện tượng sụt áp xung nhọn.
  3. Gia công & Tích hợp vật lý: Đấu nối hộp điều khiển kín nước chuẩn IP65, tích hợp pin LiFePO4 $72\text{V} - 34\text{Ah}$ và màn hình hiển thị trực quan trên tay ga.
  4. Kiểm tra an toàn & Thử nghiệm thực địa: Đánh giá trên băng tải động học và đường chạy thực tế.

Implementation và kết quả

Development process

Hệ thống được chia thành 4 khối chức năng chính:

+-----------------------------------------------------------------------------------+
|                               HỘP ĐIỀU KHIỂN ĐỘNG CƠ                              |
|                                                                                   |
|  +---------------------+      +---------------------+      +-------------------+  |
|  | KHỐI NGUỒN ĐIỀU KHIỂN|      | KHỐI CÁCH LY QUANG  |      | KHỐI NGHỊCH LƯU   |  |
|  | LM2576-5.0 & LM317  | ---> | IC HCPL2631         | ---> | 6x MOSFET IRF540N |  |
|  | Cấp nguồn 5V & 12V  |      | Tách nhiễu Logic/PW |      | Cầu H 3 pha       |  |
|  +---------------------+      +---------------------+      +---------+---------+  |
|                                                                      |            |
|  +---------------------+      +---------------------+                |            |
|  | KHỐI TÍN HIỆU NGOẠI VI|     | KHỐI PHẢN HỒI VỊ TRÍ|                v            |
|  | Tay ga biến trở Hall| ---> | 3x Cảm biến Hall    | ------> 3 Dây Pha Động cơ   |
|  | Phanh điện, số lùi  |      | Lệch pha 120 độ     |         (U, V, W)           |
|  +---------------------+      +---------------------+                             |
+-----------------------------------------------------------------------------------+
  • Mạch nguồn điều khiển: Sử dụng IC nguồn xung hạ áp buck LM2576 đưa điện áp cao từ bình pin ($72\text{V} - 84\text{V}$) về điện áp $5\text{V}$ ổn định với hiệu suất chuyển đổi $>80%$. Sử dụng IC tuyến tính LM317 tinh chỉnh nguồn $12\text{V}$ cấp riêng cho khối Gate Driver.
  • Khối cách ly tín hiệu: Tín hiệu PWM điều khiển từ vi xử lý được đưa qua Optocoupler tốc độ cao HCPL2631 (chịu tần số đóng cắt $>5\text{kHz}$) trước khi cấp vào chân ngõ vào của IC lái cầu bán dẫn IR2102.
  • Khối nghịch lưu công suất: 6 van MOSFET IRF540N bố trí trên tấm tản nhiệt nhôm định hình, đấu nối dạng 3 nửa cầu (Half-bridge) tương ứng với 3 cuộn dây pha U, V, W của động cơ Hub.
       Sơ đồ đấu nối dây hộp điều khiển (Wiring Interface):
       - Nhóm 1: Nguồn Pin Lithium (Dây Đỏ dương 72V, Dây Đen âm 0V, Dây Đỏ nhỏ qua ổ khóa).
       - Nhóm 2: Dây pha động cơ (3 dây lớn: Vàng - U, Xanh lá - V, Xanh dương - W).
       - Nhóm 3: Dây cảm biến Hall (5 dây nhỏ: Đỏ +5V, Đen GND, Vàng Ha, Xanh lá Hb, Xanh dương Hc).
       - Nhóm 4: Cụm tay ga & tín hiệu phụ (Dây nguồn +5V, Dây mass, Dây tín hiệu biến thiên 0.8V - 4.2V, Dây ngắt phanh mức thấp).

Testing và validation

Hệ thống đã trải qua các bài kiểm thử nghiêm ngặt trong phòng thí nghiệm và trên đường thực nghiệm đa địa hình:

Hạng mục thử nghiệm Giá trị tính toán lý thuyết Kết quả đo thực nghiệm Sai lệch (%) Trạng thái kỹ thuật
Điện áp nguồn đầy $84.0\text{ V}$ $83.6\text{ V}$ $0.48%$ Ổn định qua BMS
Dòng điện không tải ($I_0$) $1.2\text{ A}$ $1.35\text{ A}$ $12.5%$ Động cơ quay êm
Dòng tải định mức đường bằng $11.62\text{ A}$ $12.10\text{ A}$ $4.13%$ Tản nhiệt MOSFET $<52^\circ\text{C}$
Dòng tức thời khi leo dốc $8^\circ$ $22.5\text{ A}$ $23.8\text{ A}$ $5.77%$ Không xảy ra sụt áp sâu
Vận tốc tối đa ($v_{\max}$) $45.0\text{ km/h}$ $43.5\text{ km/h}$ $3.33%$ Đạt yêu cầu đô thị
Tầm hoạt động sau 1 lần sạc $150\text{ km}$ $142\text{ km}$ (tải 75kg) $5.33%$ LiFePO4 $72\text{V}-34\text{Ah}$
                 ĐẶC TÍNH VẬN HÀNH ĐỘNG CƠ THEO VẬN TỐC
      Momen (N.m)                                        Công suất (W)
          ^                                                   ^
  M_max --+====================\                              |          /-----------\
          |  Vùng Momen        \                              |         /             \
          |  không đổi          \                             |        /   Vùng Công   \
          |  (Constant Torque)   \                            |       /    suất định    \
          |                       \                           |      /     mức (837W)    \
          |                        \                          |     /                     \
          +-----------------------------------> v (km/h)      +------------------------------> v (km/h)
          0                    v_co_so       v_max            0     v_co_so              v_max

Kết quả đạt được

  • Chế tạo thành công Module điều khiển BLDC: Điều chế xung PWM mượt mà ở dải tần số $16\text{ kHz}$, triệt tiêu hoàn toàn tiếng rít từ trường khi khởi động.
  • Tối ưu hóa phản hồi tay ga: Tín hiệu điện áp tuyến tính $0.8\text{V} - 4.2\text{V}$ tương thích hoàn hảo với vi điều khiển, độ trễ bướm ga $<50\text{ ms}$.
  • Độ bền nhiệt và bảo vệ dòng: Module tự động ngắt PWM khi nhiệt độ vượt ngưỡng an toàn ($>85^\circ\text{C}$) hoặc dòng quá tải vượt $28\text{ A}$, bảo vệ an toàn cho dàn MOSFET IRF540N.

Đổi mới và đóng góp

  1. Ứng dụng công nghệ cách ly quang kép tốc độ cao: Sử dụng IC HCPL2631 kết hợp lái cầu IR2102 thay vì các biến áp xung cồng kềnh, giảm $40%$ kích thước board mạch và loại bỏ hiện tượng nhiễu xung cảm ứng từ cuộn cảm động cơ về vi điều khiển.
  2. Cấu hình Pin LiFePO4 $72\text{V}-34\text{Ah}$ an toàn cao: Thay thế ắc quy chì-axit truyền thống (tuổi thọ 300-500 chu kỳ), nâng tuổi thọ lõi pin lên $>2000$ chu kỳ sạc/xả, giảm $65%$ trọng lượng khối nguồn cấp.
  3. Mô hình tính toán động lực học đồng bộ: Xây dựng bộ công thức tính toán chuẩn xác giữa công suất động cơ, dung lượng pin và lực cản lăn/cản dốc, tạo nguồn tài liệu tham khảo có giá trị học thuật cao cho sinh viên ngành Công nghệ Kỹ thuật Ô tô.

Ứng dụng thực tế và triển khai

  • Phương tiện xanh trong khu du lịch, resort: Thiết kế xe nhỏ gọn, không tiếng ồn, không phát thải, phù hợp phục vụ khách du lịch tại các khu sinh thái, khuôn viên đại học hoặc đô thị thông minh.
  • Giải pháp chuyển đổi xe máy xăng sang xe điện (Retrofit): Module điều khiển có khả năng tương thích với nhiều khung sườn xe số thông dụng (Honda Wave, Yamaha Sirius), mở ra giải pháp kinh tế cho việc chuyển đổi phương tiện xanh với chi phí chỉ bằng $30%$ giá mua xe điện mới.
       BẢNG DỰ TOÁN CHI PHÍ SẢN XUẤT MODULE & TRUYỀN ĐỘNG (1 XE):
       +--------------------------------------------------+----------------+
       | Hạng mục linh kiện & Gia công                   | Chi phí (VNĐ)  |
       +--------------------------------------------------+----------------+
       | Động cơ BLDC Hub Motor 837W                      |  2.200.000     |
       | Khối Pin Lithium LiFePO4 (72V - 34Ah) + BMS      |  7.500.000     |
       | Board mạch điều khiển (MOSFET, Driver, Opto, PCB)|    650.000     |
       | Cụm tay ga hiển thị LCD & Dây cáp chuyên dụng    |    350.000     |
       | Khung vỏ hộp điều khiển chuẩn kín nước IP65      |    150.000     |
       +--------------------------------------------------+----------------+
       | TỔNG CỘNG                                        | 10.850.000 VNĐ |
       +--------------------------------------------------+----------------+
       * Thời gian hoàn vốn dự tính so với xe xăng: 14 - 18 tháng (với 40km/ngày).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Khối lượng bánh sau tăng do động cơ Hub tích hợp trực tiếp trong vành xe, làm tăng tải trọng không treo (Unsprung mass), ảnh hưởng nhẹ đến độ êm dịu của hệ thống giảm xóc trên địa hình gồ ghề.
  • Mạch điều khiển hiện tại chưa tích hợp chế độ phanh tái sinh năng lượng (Regenerative Braking) để sạc ngược dòng điện về khối pin khi đổ dốc hoặc giảm tốc.

Hướng phát triển

  1. Nâng cấp thuật toán điều khiển FOC (Field Oriented Control): Sử dụng kỹ thuật điều khiển vector không gian (SVPWM) kết hợp vi điều khiển ARM Cortex-M4 32-bit nhằm tối ưu hóa hiệu suất thêm $5% - 8%$ và vận hành êm ái hơn ở dải tốc độ cực thấp.
  2. Tích hợp IoT & Cân bằng tự động: Bổ sung cảm biến con quay hồi chuyển IMU (MPU6050) và module viễn thông GSM/GPS truyền dữ liệu telemetry về ứng dụng điện thoại di động để quản lý trạng thái pin và hành trình xe từ xa.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Ô tô / Điện - Điện tử: Nguồn tài liệu học tập toàn diện về thiết kế phần cứng điều khiển động cơ BLDC, các bài toán tính toán động lực học xe hai bánh và lập trình nhúng.
  • Kỹ sư và nhà phát triển: Tham khảo sơ đồ nguyên lý mạch công suất, phương pháp khử nhiễu mạch in (PCB layout) và lựa chọn linh kiện bán dẫn công suất cao ($V_{DS} \ge 100\text{V}$).
  • Doanh nghiệp & Startup xe điện: Bản vẽ nền tảng phục vụ chế tạo thử nghiệm xe máy điện đô thị hoặc các kit chuyển đổi phương tiện (Retrofit kits) với giá thành cạnh tranh.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để chế tạo bo mạch điều khiển BLDC là gì?

Cần trang bị tối thiểu: 6 van MOSFET kênh N chịu điện áp $V_{DS} \ge 1.2 \times U_{\text{pin}}$, IC Gate Driver chuyên dụng (như IR2102/IR2104), Optocoupler cách ly tốc độ cao (HCPL2631), vi điều khiển có bộ định thời Timer xuất xung PWM tần số từ $16\text{kHz} - 20\text{kHz}$ và bộ nguồn hạ áp cách ly chống sụt áp khi khởi động.

2. Động cơ Hub có khả năng chống nước khi đi qua vùng ngập không?

Động cơ Hub Out-runner được chế tạo khép kín hoàn toàn bằng vỏ nhôm đúc, sử dụng gioăng cao su và phớt chắn nước tại trục cốt đạt tiêu chuẩn chống nước IP65 - IP67. Hộp điều khiển điện tử cần được đổ keo bảo vệ chuyên dụng hoặc đặt trong hộp kín đặt tại vị trí cao dưới cốp xe.

3. Tại sao chọn MOSFET IRF540N thay vì MOSFET IRF3205?

Mặc dù IRF3205 chịu được dòng điện lớn ($110\text{A}$) nhưng điện áp đánh thủng $V_{DS}$ chỉ đạt $55\text{V}$, thấp hơn điện áp làm việc của hệ thống pin $72\text{V}$ (điện áp sạc đầy lên tới $84\text{V}$). IRF540N có $V_{DS} = 100\text{V}$ và $I_D = 28\text{A}$, hoàn toàn đáp ứng ngưỡng điện áp an toàn ($>86.4\text{V}$) và dòng điện tải định mức ($11.625\text{A}$).

4. Tại sao cần kết hợp IC LM2576 và LM317 trong khối nguồn?

Nguồn pin dao động từ $72\text{V} - 84\text{V}$, nếu hạ áp trực tiếp bằng IC tuyến tính xuống $5\text{V}$ sẽ gây tổn hao nhiệt cực lớn ($P = I \times \Delta U$) làm cháy IC. Do đó, cần IC nguồn xung LM2576 (Buck switching) để hạ áp hiệu suất cao xuống mức logic sơ cấp, sau đó sử dụng LM317 để duy trì điện áp $12\text{V}$ ổn định không bị trôi cho tầng lái Driver IR2102.

5. Chi phí và thời gian hoàn vốn khi chuyển đổi sang xe máy điện này là bao nhiêu?

Tổng chi phí chế tạo hoàn thiện cụm động cơ, pin LiFePO4 và mạch điều khiển vào khoảng $10.850.000\text{ VNĐ}$. Với mức tiết kiệm trung bình khoảng $12.000\text{ VNĐ}$ cho mỗi $40\text{km}$ di chuyển hàng ngày, người dùng sẽ hoàn vốn đầu tư sau khoảng $14 - 18\text{ tháng}$ vận hành.

Kết luận

Đồ án tốt nghiệp "Nghiên cứu và thiết kế, chế tạo xe điện 2 bánh: Phần module điều khiển động cơ" của nhóm sinh viên Trường Đại học Công nghệ TP. Hồ Chí Minh đã giải quyết thành công các bài toán cốt lõi từ tính toán lý thuyết động lực học đến chế tạo mạch công suất thực tế. Hệ thống điều khiển BLDC Hub Motor $837\text{W}$ kết hợp bộ nguồn Lithium LiFePO4 $72\text{V}-34\text{Ah}$ đã chứng minh hiệu suất vận hành vượt trội ($~90%$), khả năng vận hành êm ái, tăng tốc mượt mà và tầm hoạt động ấn tượng $>140\text{ km}$ sau một lần sạc. Kết quả nghiên cứu không chỉ khẳng định tính khả thi của giải pháp kỹ thuật tự chủ trong nước mà còn tạo tiền đề vững chắc cho việc phát triển các dòng phương tiện giao thông chạy điện thông minh và thân thiện với môi trường trong tương lai.
