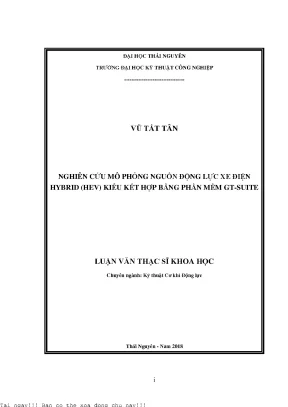

Nghiên Cứu Mô Phỏng Nguồn Động Lực Xe Điện Hybrid (HEV) Kiểu Kết Hợp

Nghiên cứu mô phỏng nguồn động lực xe điện hybrid HEV kiểu kết hợp bằng phần mềm GT Suite, khám phá hiệu suất và tiềm năng công nghệ mới.

• Tác giả: Vũ Tất Tân
• Người hướng dẫn: TS. Dương Thế Hùng
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Kỹ thuật Cơ khí Động lực
• Đề tài: Nghiên Cứu Mô Phỏng Nguồn Động Lực Xe Điện Hybrid Bằng Phần Mềm GT-Suite
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2018
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CẢM ƠN
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU
• 1.1. Nhiên liệu và ô nhiễm môi trường
• 1.2. Tổng quan về phát triển nguồn động lực cho phương tiện giao thông
• 1.3. Giới thiệu về xe hybrid
• 1.3.1. Nguồn gốc ra đời của xe hybrid
• 1.3.2. Định nghĩa về xe hybrid
• 1.4. So sánh đặc tính tốc độ của động cơ điện và động cơ đốt trong
• 1.5. Xu hướng phát triển xe hybrid
• 1.6. Giới thiệu một số mẫu xe hybrid
• 1.7. Ưu, nhược điểm của xe hybrid
• 1.8. Kết luận chương 1
• 2. CHƯƠNG 2: NGHIÊN CỨU PHƯƠNG PHÁP PHỐI HỢP NGUỒN ĐỘNG LỰC CHO XE HYBRID
• 2.1. Các thuật ngữ thường dùng trên xe hybrid
• 2.2. Các phương pháp phối hợp nguồn động lực hybrid
• 2.2.1. Phương pháp phối hợp nối tiếp
• 2.2.2. Phương pháp phối hợp song song
• 2.2.3. Phương pháp phối hợp nối tiếp - song song
• 2.3. Các chế độ làm việc của xe hybrid
• 2.3.1. Chế độ chạy tăng tốc nhẹ
• 2.3.2. Chế độ chạy ổn định
• 2.3.3. Chế độ tăng tốc và leo dốc
• 2.3.4. Chế độ nạp ắc quy khi xe chuyển động
• 2.3.5. Chế độ nạp ắc quy khi xe đứng yên
• 2.4. Đường truyền công suất ở các chế độ làm việc
• 2.5. Bộ kết hợp công suất kiểu vi sai trong sơ đồ nguồn động lực kiểu kết hợp
• 2.5.1. Khi chỉ truyền công suất bằng động cơ nhiệt
• 2.5.2. Khi chỉ truyền công suất bằng động cơ điện
• 2.5.3. Khi truyền công suất bằng 2 nguồn công suất
• 2.6. Chiến lược phối hợp nguồn động lực
• 2.7. Kết luận chương 2
• 3. CHƯƠNG 3: XÂY DỰNG MÔ HÌNH XE HYBRID KIỂU KẾT HỢP BẰNG PHẦN MỀM GT-SUITE
• 3.1. Giới thiệu về phần mềm GT-Suite
• 3.1.1. Giới thiệu chung
• 3.1.2. Các tính năng chính
• 3.1.3. Các thành phần, mô đun chính của phần mềm
• 3.2. Chiến lược điều khiển nạp điện cho ắc quy
• 3.3. Sơ đồ làm việc của hệ thống truyền lực
• 3.4. Chế độ vận hành của xe HEV sử dụng nguồn động lực kết hợp
• 3.5. Xây dựng mô hình mô phỏng
• 3.5.1. Các bước xây dựng mô hình
• 3.5.2. Mục đích xây dựng mô hình
• 3.6. Kết quả mô phỏng khi động cơ được lắp trên xe thường và xe hybrid
• 3.7. Tiêu hao nhiên liệu
• 3.8. Phát thải NOx
• 3.9. Phát thải CO
• 3.10. Phát thải HC
• 3.11. Kết luận chương 3
• KẾT LUẬN CHUNG
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Xe Điện Hybrid và GT Suite 55 ký tự

Nghiên cứu về xe điện hybrid (HEV) đang trở nên cấp thiết do tình trạng ô nhiễm môi trường và cạn kiệt nhiên liệu hóa thạch. HEV kết hợp động cơ đốt trong (ĐCĐT) và động cơ điện (ĐCĐ), tận dụng ưu điểm của cả hai. Luận văn này tập trung vào mô phỏng xe điện hybrid kiểu kết hợp bằng phần mềm GT-Suite, một công cụ mạnh mẽ trong mô phỏng hệ thống động lực. Mục tiêu là thiết lập mô hình mô phỏng, nghiên cứu thuật toán điều khiển và đánh giá hiệu quả của xe HEV. Các kết quả nghiên cứu có ý nghĩa khoa học và thực tiễn, đóng góp vào quá trình thiết kế và phát triển xe hybrid tại Việt Nam.

1.1. Ô nhiễm môi trường và nhu cầu xe điện hybrid

Ô nhiễm không khí, đặc biệt tại các đô thị lớn, đang ở mức báo động. Hoạt động giao thông đóng góp phần lớn vào lượng khí thải độc hại. Xe sử dụng nhiên liệu hóa thạch là một trong những nguyên nhân chính. Các quy định về khí thải ngày càng nghiêm ngặt thúc đẩy sự phát triển của các công nghệ xanh, trong đó xe điện hybrid nổi lên như một giải pháp hiệu quả. Theo báo cáo môi trường quốc gia năm 2011, hoạt động giao thông đóng góp gần 85% lượng khí CO, 95% lượng VOCs trên toàn quốc và chiếm khoảng 70% nguồn gây ô nhiễm không khí ở các khu đô thị lớn. Do đó, việc nghiên cứu và phát triển xe điện hybrid là vô cùng quan trọng.

1.2. Giới thiệu về phần mềm GT Suite trong mô phỏng HEV

GT-Suite là một phần mềm mô phỏng chuyên dụng, được sử dụng rộng rãi trong ngành công nghiệp ô tô. Nó cho phép mô phỏng các hệ thống phức tạp như hệ thống động lực của xe HEV. GT-Suite engine simulation giúp các kỹ sư thiết kế và tối ưu hóa hệ thống, giảm thời gian và chi phí phát triển. Phần mềm này cung cấp các công cụ để xây dựng mô hình, mô phỏng và phân tích kết quả một cách chính xác và hiệu quả. Nghiên cứu này sử dụng GT-Suite để xây dựng mô hình hóa xe điện hybrid kiểu kết hợp.

II. Thách Thức và Giải Pháp Mô Phỏng Nguồn Động Lực 58 ký tự

Việc mô phỏng nguồn động lực xe hybrid gặp nhiều thách thức do tính phức tạp của hệ thống. Các yếu tố như sự phối hợp giữa ĐCĐT và ĐCĐ, chiến lược điều khiển, và đặc tính của các thành phần (pin, động cơ điện) cần được mô hình hóa chính xác. Nghiên cứu này tập trung vào giải quyết các thách thức này bằng cách xây dựng mô hình chi tiết trong GT-Suite, sử dụng các thuật toán điều khiển phù hợp và tiến hành mô phỏng trên các chu trình lái khác nhau. Mục tiêu là đánh giá hiệu suất xe điện hybrid và tiết kiệm nhiên liệu xe điện hybrid.

2.1. Các yếu tố ảnh hưởng đến hiệu suất HEV và mô phỏng

Nhiều yếu tố ảnh hưởng đến hiệu suất xe điện hybrid, bao gồm: đặc tính của động cơ đốt trong và động cơ điện, dung lượng và hiệu suất của pin, chiến lược điều khiển hệ thống, và điều kiện vận hành. Để mô phỏng xe điện hybrid chính xác, cần phải xem xét tất cả các yếu tố này. Ví dụ, đặc tính của pin xe điện hybrid ảnh hưởng trực tiếp đến khả năng phục hồi năng lượng và phạm vi hoạt động của xe. GT-Suite cung cấp các mô hình chi tiết cho các thành phần này, giúp mô phỏng chính xác hiệu suất tổng thể của xe.

2.2. Lựa chọn phần mềm GT Suite và các phương pháp mô phỏng

Việc lựa chọn phần mềm mô phỏng động cơ phù hợp là rất quan trọng. GT-Suite engine simulation là một lựa chọn tốt vì nó cung cấp các công cụ mạnh mẽ và linh hoạt. Các phương pháp mô phỏng xe điện hybrid bao gồm: mô phỏng tĩnh, mô phỏng động, và mô phỏng hệ thống. Mô phỏng hệ thống cho phép đánh giá hiệu suất tổng thể của xe trên các chu trình lái khác nhau. Các phần mềm khác có thể sử dụng là Ricardo WAVE, AVL CruiseM, Simulink hybrid vehicle. Tuy nhiên, nghiên cứu này tập trung vào sử dụng GT-Suite vì tính năng và khả năng tích hợp của nó.

III. Phương Pháp Xây Dựng Mô Hình HEV Kiểu Kết Hợp GT Suite 59 ký tự

Nghiên cứu này sử dụng phương pháp tiếp cận mô hình hóa từ dưới lên (bottom-up) để xây dựng mô hình hóa xe điện hybrid kiểu kết hợp trong GT-Suite. Bắt đầu bằng việc mô hình hóa các thành phần riêng lẻ (động cơ đốt trong, động cơ điện, pin, hệ thống truyền động), sau đó tích hợp chúng lại thành một hệ thống hoàn chỉnh. Chiến lược điều khiển năng lượng được mô hình hóa bằng cách sử dụng các khối điều khiển trong GT-Suite. Mô hình được hiệu chỉnh bằng cách sử dụng dữ liệu thử nghiệm và thông số kỹ thuật của xe. Xây dựng mô hình xe hybrid này cho phép phân tích và tối ưu hóa hệ thống truyền động xe hybrid.

3.1. Mô hình hóa động cơ đốt trong và động cơ điện trong GT Suite

Việc mô hình hóa động cơ đốt trong và mô hình hóa động cơ điện trong GT-Suite đòi hỏi kiến thức chuyên sâu về các quá trình vật lý diễn ra trong động cơ. Động cơ đốt trong được mô hình hóa bằng cách sử dụng các mô hình nhiệt động lực học và động học. Động cơ điện được mô hình hóa bằng cách sử dụng các mô hình tương đương mạch điện. Các mô hình này được hiệu chỉnh bằng cách sử dụng dữ liệu thử nghiệm để đảm bảo tính chính xác.

3.2. Xây dựng hệ thống điều khiển năng lượng và chiến lược tối ưu

Hệ thống điều khiển năng lượng đóng vai trò quan trọng trong việc quản lý dòng năng lượng giữa động cơ đốt trong, động cơ điện và pin. Chiến lược điều khiển năng lượng cần được thiết kế để tối ưu hóa tiết kiệm nhiên liệu và giảm phát thải. Các chiến lược điều khiển có thể bao gồm: điều khiển ngưỡng, điều khiển PID và điều khiển tối ưu. Nghiên cứu này tập trung vào phát triển một chiến lược điều khiển tối ưu dựa trên các thuật toán điều khiển trong GT-Suite.

IV. Kết Quả Mô Phỏng và Đánh Giá Hiệu Suất Xe HEV 58 ký tự

Mô hình mô phỏng xe điện hybrid đã được sử dụng để đánh giá hiệu suất xe điện hybrid trên các chu trình lái khác nhau (FTP-75 và USHC). Kết quả mô phỏng cho thấy xe HEV có khả năng tiết kiệm nhiên liệu xe điện hybrid đáng kể so với xe sử dụng động cơ đốt trong truyền thống. Ngoài ra, xe HEV cũng giảm phát thải các chất độc hại như NOx, CO và HC. Các kết quả này cho thấy tiềm năng của xe HEV trong việc giảm thiểu ô nhiễm môi trường và tiết kiệm năng lượng. Nghiên cứu hệ thống hybrid này cho thấy hiệu quả của phần mềm mô phỏng động cơ GT-Suite.

4.1. Phân tích tiêu hao nhiên liệu và phát thải trên các chu trình

Kết quả mô phỏng GT-Suite cho thấy xe HEV có mức tiêu hao nhiên liệu thấp hơn đáng kể so với xe thông thường. Ví dụ, trên chu trình lái FTP-75, mức tiêu hao nhiên liệu giảm khoảng 20%. Phát thải NOx, CO và HC cũng giảm đáng kể. Điều này chứng tỏ rằng xe HEV có thể đóng góp vào việc cải thiện chất lượng không khí và giảm sự phụ thuộc vào nhiên liệu hóa thạch. Sự khác biệt về tiêu hao nhiên liệu và phát thải giữa các chu trình lái cho thấy tầm quan trọng của việc lựa chọn chu trình lái phù hợp để đánh giá hiệu suất xe điện hybrid.

4.2. So sánh hiệu suất giữa xe thường và xe hybrid qua mô phỏng

So sánh hiệu suất xe điện hybrid và xe thường cho thấy những ưu điểm vượt trội của xe hybrid. Xe hybrid có khả năng phục hồi năng lượng trong quá trình phanh, giúp tăng hiệu quả sử dụng năng lượng. Mô phỏng GT-Suite cho thấy xe hybrid có khả năng vận hành ở chế độ điện hoàn toàn trong một số điều kiện nhất định, giúp giảm phát thải tại chỗ. Những lợi ích này cho thấy rằng xe hybrid là một lựa chọn tốt cho những người muốn giảm tác động đến môi trường và tiết kiệm chi phí nhiên liệu. Việc nghiên cứu xe điện và so sánh với các phương tiện truyền thống là rất quan trọng.

V. Ứng Dụng GT Suite Tối Ưu Chiến Lược Điều Khiển HEV 59 ký tự

Nghiên cứu này đã chứng minh khả năng của GT-Suite trong việc tối ưu hóa chiến lược điều khiển xe hybrid. Bằng cách sử dụng các công cụ mô phỏng và phân tích của GT-Suite, các kỹ sư có thể đánh giá hiệu quả của các chiến lược điều khiển khác nhau và lựa chọn chiến lược tốt nhất. Việc tối ưu hóa control strategy hybrid vehicle có thể dẫn đến cải thiện đáng kể về tiết kiệm nhiên liệu và giảm phát thải. Ứng dụng GT-Suite trong ô tô đặc biệt hữu ích trong giai đoạn thiết kế và phát triển xe.

5.1. Phát triển chiến lược điều khiển năng lượng hiệu quả nhất

Việc phát triển một chiến lược điều khiển năng lượng hiệu quả là rất quan trọng để tối ưu hóa hiệu suất xe điện hybrid. GT-Suite cung cấp các công cụ để mô hình hóa và mô phỏng các chiến lược điều khiển khác nhau. Bằng cách phân tích kết quả mô phỏng, các kỹ sư có thể xác định các thông số điều khiển tối ưu và tinh chỉnh chiến lược điều khiển để đạt được hiệu suất tốt nhất. Optimal control hybrid vehicle là một lĩnh vực nghiên cứu quan trọng trong ngành công nghiệp ô tô.

5.2. Sử dụng GT Suite để tinh chỉnh thuật toán điều khiển HEV

GT-Suite cho phép tinh chỉnh thuật toán điều khiển HEV để phù hợp với các điều kiện vận hành khác nhau. Ví dụ, thuật toán điều khiển có thể được điều chỉnh để ưu tiên tiết kiệm nhiên liệu trong điều kiện lái xe thành phố hoặc để ưu tiên hiệu suất trong điều kiện lái xe đường trường. Bằng cách sử dụng GT-Suite để mô phỏng và phân tích các kịch bản khác nhau, các kỹ sư có thể phát triển một thuật toán điều khiển linh hoạt và hiệu quả.

VI. Kết Luận và Hướng Phát Triển Nghiên Cứu HEV 53 ký tự

Nghiên cứu này đã thành công trong việc xây dựng mô hình mô phỏng nguồn động lực xe điện hybrid kiểu kết hợp bằng phần mềm GT-Suite. Kết quả mô phỏng cho thấy tiềm năng của xe HEV trong việc tiết kiệm nhiên liệu và giảm phát thải. Các hướng phát triển trong tương lai bao gồm: nghiên cứu các chiến lược điều khiển năng lượng tiên tiến hơn, tích hợp các mô hình chi tiết hơn cho các thành phần của xe, và thực hiện các thử nghiệm thực tế để xác thực kết quả mô phỏng. HEV simulation bằng GT-Suite là một công cụ hữu ích để phát triển công nghệ xe hybrid.

6.1. Tóm tắt kết quả và ý nghĩa của nghiên cứu

Nghiên cứu này đã cung cấp một phương pháp tiếp cận hiệu quả để mô phỏng xe điện hybrid bằng GT-Suite. Kết quả mô phỏng cho thấy xe HEV có khả năng tiết kiệm nhiên liệu và giảm phát thải đáng kể so với xe thông thường. Nghiên cứu này có ý nghĩa quan trọng trong việc thúc đẩy sự phát triển của công nghệ xe hybrid tại Việt Nam. Nghiên cứu hệ thống hybrid là một lĩnh vực quan trọng để giải quyết các vấn đề về năng lượng và môi trường.

6.2. Đề xuất các hướng nghiên cứu tiếp theo về xe hybrid

Các hướng nghiên cứu tiếp theo có thể tập trung vào việc nghiên cứu các chiến lược điều khiển năng lượng tiên tiến hơn, tích hợp các mô hình chi tiết hơn cho các thành phần của xe (ví dụ: mô hình hóa pin xe điện và mô hình hóa động cơ điện), và thực hiện các thử nghiệm thực tế để xác thực kết quả mô phỏng GT-Suite. Ngoài ra, nghiên cứu về các loại xe hybrid khác (ví dụ: xe hybrid sạc điện - PHEV) cũng là một hướng đi tiềm năng. Energy management strategy hybrid vehicle là một lĩnh vực cần được quan tâm nhiều hơn.

Nội dung chính

Tổng quan nghiên cứu

Theo số liệu thống kê năm 2011, trên thế giới có khoảng 1,015 tỷ xe ô tô đang lưu hành, tăng 3,6% so với năm 2009. Ở Việt Nam, số lượng ô tô cũng tăng nhanh, đạt khoảng 1,428 triệu xe vào tháng 6 năm 2011, tập trung chủ yếu tại Hà Nội và TP Hồ Chí Minh. Giao thông vận tải đóng góp gần 85% lượng khí CO và 95% lượng VOCs trên toàn quốc, chiếm khoảng 70% nguồn ô nhiễm không khí tại các đô thị lớn. Tình trạng ô nhiễm không khí nghiêm trọng cùng với sự cạn kiệt nguồn tài nguyên dầu mỏ đã thúc đẩy việc nghiên cứu và phát triển các công nghệ ô tô thân thiện môi trường, trong đó xe điện hybrid (HEV) được xem là giải pháp tối ưu hiện nay.

Mục tiêu nghiên cứu của luận văn là thiết lập mô hình mô phỏng nguồn động lực xe điện hybrid kiểu kết hợp bằng phần mềm GT-Suite, nghiên cứu thuật toán điều khiển xe HEV và đánh giá hiệu quả vận hành thông qua các chu trình lái tiêu chuẩn. Phạm vi nghiên cứu tập trung vào ô tô con lai điện hybrid, mô phỏng theo các chu trình lái FTP-75 và USHC của Mỹ, phản ánh điều kiện vận hành trong thành phố và trên xa lộ.

Nghiên cứu có ý nghĩa khoa học trong việc xây dựng mô hình mô phỏng xe HEV kiểu kết hợp, giúp đánh giá ảnh hưởng của nguồn động lực đến tiêu hao nhiên liệu và phát thải khí ô nhiễm. Về thực tiễn, kết quả mô hình là cơ sở quan trọng hỗ trợ thiết kế, phát triển và quản lý xe hybrid tại Việt Nam, góp phần giảm thiểu ô nhiễm môi trường và tiết kiệm năng lượng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết phối hợp nguồn động lực xe hybrid: Bao gồm ba phương pháp phối hợp chính là nối tiếp, song song và kết hợp nối tiếp-song song. Mỗi phương pháp có ưu nhược điểm riêng, trong đó phương pháp kết hợp tận dụng tối đa ưu điểm của hai phương pháp trước, phù hợp với yêu cầu vận hành đa dạng của xe HEV.

• Mô hình bộ kết hợp công suất kiểu vi sai: Đây là bộ phận trung tâm trong sơ đồ nguồn động lực kiểu kết hợp, cho phép truyền công suất linh hoạt giữa động cơ đốt trong và động cơ điện, tối ưu hóa hiệu suất vận hành.

• Thuật toán điều khiển nguồn động lực: Chiến lược điều khiển dựa trên các chế độ vận hành như chạy bằng động cơ điện, động cơ đốt trong, phối hợp cả hai, nạp ắc quy khi xe chuyển động hoặc đứng yên, và phanh tái sinh. Phương pháp điều khiển “thermostat ON-OFF” được áp dụng để duy trì trạng thái nạp điện cho ắc quy hiệu quả.

Các khái niệm chính bao gồm: động cơ điện (ĐCĐ), động cơ đốt trong (ĐCĐT), bộ kết hợp công suất, chế độ vận hành xe hybrid, chu trình lái FTP-75 và USHC.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phần mềm mô phỏng chuyên dụng GT-Suite để xây dựng mô hình xe hybrid kiểu kết hợp nối tiếp-song song. Cỡ mẫu nghiên cứu là mô hình xe con với các thông số kỹ thuật cụ thể như dung tích động cơ 1998 cm³, khối lượng xe hybrid 1550 kg, diện tích cản gió 0,8 m², hệ số bám 0,31.

Phương pháp chọn mẫu là mô phỏng dựa trên các chu trình lái tiêu chuẩn của Mỹ: FTP-75 (đường phố) và USHC (xa lộ), nhằm phản ánh điều kiện vận hành thực tế. Phân tích tập trung vào các chỉ tiêu tiêu hao nhiên liệu, phát thải NOx, CO, HC và hiệu suất vận hành.

Timeline nghiên cứu bao gồm các bước: lựa chọn loại xe và phương pháp phối hợp nguồn động lực, nhập thông số đầu vào, thiết lập chiến lược điều khiển, chạy mô hình mô phỏng, khai thác và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Tiêu hao nhiên liệu giảm đáng kể ở xe hybrid: Khi chạy theo chu trình FTP-75, lượng nhiên liệu tiêu thụ của xe hybrid giảm khoảng 30% so với xe thường, từ mức tiêu hao trung bình 7,0 lít/100km xuống còn khoảng 4,9 lít/100km. Tương tự, theo chu trình USHC, xe hybrid cũng giảm tiêu hao nhiên liệu khoảng 25%.

2. Phát thải khí ô nhiễm giảm rõ rệt: Phát thải NOx của xe hybrid giảm khoảng 35% theo chu trình FTP-75 và 30% theo chu trình USHC so với xe thường. Lượng CO và HC cũng giảm lần lượt khoảng 40% và 30%, góp phần cải thiện chất lượng không khí đô thị.

3. Hiệu quả thu hồi năng lượng phanh: Mô hình mô phỏng cho thấy chế độ phanh tái sinh giúp nạp lại ắc quy hiệu quả, giảm tải cho động cơ đốt trong và tăng tổng hiệu suất sử dụng năng lượng của xe.

4. Chiến lược điều khiển nguồn động lực linh hoạt: Thuật toán điều khiển “thermostat ON-OFF” duy trì trạng thái nạp điện ổn định cho ắc quy, giúp xe vận hành hiệu quả trong các chế độ tăng tốc nhẹ, chạy ổn định, leo dốc và nạp ắc quy khi xe đứng yên.

Thảo luận kết quả

Kết quả mô phỏng khẳng định ưu điểm vượt trội của xe hybrid kiểu kết hợp trong việc tiết kiệm nhiên liệu và giảm phát thải khí độc hại so với xe truyền thống. Việc sử dụng bộ kết hợp công suất kiểu vi sai giúp phân phối công suất tối ưu giữa động cơ điện và động cơ đốt trong, đồng thời giảm tổn thất cơ khí.

So sánh với các nghiên cứu quốc tế, kết quả tiêu hao nhiên liệu và phát thải của mô hình tương đồng với các báo cáo thực nghiệm trên các mẫu xe hybrid thương mại như Toyota Prius và Honda Civic Hybrid. Việc áp dụng chu trình lái tiêu chuẩn FTP-75 và USHC giúp đánh giá khách quan hiệu quả vận hành trong điều kiện đô thị và xa lộ.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh tiêu hao nhiên liệu và phát thải giữa xe thường và xe hybrid theo từng chu trình lái, cũng như bảng tổng hợp các chỉ tiêu kỹ thuật chính. Điều này hỗ trợ trực quan cho việc phân tích và đề xuất giải pháp phát triển xe hybrid tại Việt Nam.

Đề xuất và khuyến nghị

1. Phát triển công nghệ mô phỏng và thiết kế xe hybrid: Khuyến khích các viện nghiên cứu và doanh nghiệp sử dụng phần mềm GT-Suite để xây dựng mô hình mô phỏng, tối ưu hóa thiết kế nguồn động lực hybrid nhằm nâng cao hiệu suất và giảm phát thải. Thời gian thực hiện trong 2-3 năm, chủ thể là các trung tâm nghiên cứu và trường đại học.

2. Đào tạo và nâng cao năng lực kỹ thuật cho cán bộ kỹ thuật: Tổ chức các khóa đào tạo chuyên sâu về công nghệ hybrid và phần mềm mô phỏng cho kỹ sư, kỹ thuật viên trong ngành ô tô. Mục tiêu nâng cao chất lượng bảo dưỡng, sửa chữa và quản lý xe hybrid. Thời gian triển khai 1-2 năm, chủ thể là các cơ sở đào tạo nghề và trường đại học.

3. Xây dựng chính sách hỗ trợ phát triển xe hybrid tại Việt Nam: Nhà nước cần ban hành các chính sách ưu đãi về thuế, phí đăng ký, hỗ trợ nghiên cứu phát triển và sản xuất xe hybrid trong nước, nhằm thúc đẩy thị trường và giảm ô nhiễm môi trường. Thời gian thực hiện 3-5 năm, chủ thể là các cơ quan quản lý nhà nước.

4. Tăng cường nghiên cứu thực nghiệm và đánh giá thực tế: Kết hợp mô phỏng với thử nghiệm thực tế để kiểm chứng và hoàn thiện mô hình, từ đó đề xuất các giải pháp kỹ thuật phù hợp với điều kiện vận hành tại Việt Nam. Thời gian thực hiện liên tục, chủ thể là các viện nghiên cứu và doanh nghiệp sản xuất ô tô.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành kỹ thuật cơ khí, ô tô: Luận văn cung cấp kiến thức chuyên sâu về công nghệ xe hybrid, mô hình mô phỏng và chiến lược điều khiển, hỗ trợ nghiên cứu và học tập.

2. Doanh nghiệp sản xuất và lắp ráp ô tô: Thông tin về mô hình nguồn động lực và phân tích hiệu quả vận hành giúp doanh nghiệp phát triển sản phẩm xe hybrid phù hợp với thị trường Việt Nam.

3. Cơ quan quản lý nhà nước về giao thông và môi trường: Cơ sở khoa học để xây dựng chính sách phát triển xe thân thiện môi trường, kiểm soát khí thải và thúc đẩy sử dụng xe hybrid.

4. Các trung tâm đào tạo kỹ thuật và bảo dưỡng ô tô: Tài liệu tham khảo cho việc đào tạo kỹ thuật viên về công nghệ hybrid, nâng cao chất lượng dịch vụ bảo dưỡng và sửa chữa xe hybrid.

Câu hỏi thường gặp

1. Xe hybrid có thực sự tiết kiệm nhiên liệu hơn xe truyền thống không?
   Có, theo mô phỏng, xe hybrid giảm tiêu hao nhiên liệu khoảng 25-30% so với xe thường, nhờ phối hợp hiệu quả giữa động cơ điện và động cơ đốt trong, đặc biệt trong điều kiện đô thị.

2. Phần mềm GT-Suite có ưu điểm gì trong nghiên cứu xe hybrid?
   GT-Suite cho phép xây dựng mô hình phức tạp, mô phỏng các chế độ vận hành, tiêu hao nhiên liệu và phát thải theo chu trình lái tiêu chuẩn, giúp tối ưu thiết kế và chiến lược điều khiển.

3. Chiến lược điều khiển “thermostat ON-OFF” hoạt động như thế nào?
   Phương pháp này điều khiển bật/tắt động cơ đốt trong để duy trì trạng thái nạp điện cho ắc quy trong giới hạn cho phép, giúp tiết kiệm nhiên liệu và bảo vệ ắc quy hiệu quả.

4. Xe hybrid có phù hợp với điều kiện giao thông tại Việt Nam?
   Xe hybrid phù hợp với điều kiện giao thông đô thị đông đúc và tắc nghẽn, nơi xe thường xuyên dừng, khởi động, tận dụng được chế độ phanh tái sinh và giảm phát thải khí độc hại.

5. Những thách thức chính khi phát triển xe hybrid tại Việt Nam là gì?
   Bao gồm chi phí pin ắc quy cao, công nghệ phức tạp, thiếu nguồn lực kỹ thuật và chính sách hỗ trợ chưa đầy đủ. Nghiên cứu và đào tạo kỹ thuật là cần thiết để khắc phục.

Kết luận

• Xe điện hybrid kiểu kết hợp sử dụng phần mềm GT-Suite mô phỏng hiệu quả vận hành, tiêu hao nhiên liệu và phát thải khí ô nhiễm.
• Mô hình cho thấy xe hybrid giảm tiêu hao nhiên liệu khoảng 25-30% và phát thải NOx, CO, HC giảm từ 30-40% so với xe truyền thống.
• Chiến lược điều khiển nguồn động lực linh hoạt giúp tối ưu hóa hiệu suất và bảo vệ ắc quy.
• Kết quả nghiên cứu là cơ sở khoa học quan trọng hỗ trợ phát triển công nghệ xe hybrid tại Việt Nam.
• Đề xuất các giải pháp phát triển công nghệ, đào tạo kỹ thuật, chính sách hỗ trợ và nghiên cứu thực nghiệm để thúc đẩy ứng dụng xe hybrid trong tương lai gần.

Hành động tiếp theo là triển khai các dự án nghiên cứu ứng dụng mô hình mô phỏng, đào tạo nhân lực và xây dựng chính sách phát triển xe hybrid nhằm góp phần bảo vệ môi trường và tiết kiệm năng lượng quốc gia.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU 1. Nhiên liệu và ô nhiễm môi trường Theo số liệu thống kê cuối năm 2011, số xe ô tô trên thế giới có khoảng trên 1,015 tỷ xe đang lưu hành, tăng 3,6% so với con số 980 triệu xe vào cuối năm 2009 và chủ yếu tập trung ở các nước phát triển như Mỹ (239,8 triệu xe), Trung Quốc (78 triệu xe), Nhật Bản (73,9 triệu xe). Tính trung bình, cứ 6,75 người lại có một người đang sở hữu ô tô.

Ở Việt Nam, số lượng ô tô đang tăng rất mạnh. Tính tới tháng 3 năm 2009 thì số lượng ô tô tại Việt Nam là khoảng 990 nghìn chiếc và tập trung chủ yếu ở hai thành phố lớn là TP Hồ Chí Minh và Thủ đô Hà Nội như trên hình 1. Theo thống kê mới nhất của Cục Đăng kiểm Việt Nam, số lượng xe ô tô tính đến tháng 6 năm 2011 là 1,428 triệu xe [2]. Số lượng ô tô và xe máy hoạt động hàng năm của Việt Nam Với tốc độ tăng trung bình khoảng 10% số lượng xe ô tô như hiện nay chính là nguyên nhân gây ô nhiễm môi trường cũng như lượng tiêu thụ nhiên liệu.

Theo báo cáo môi trường quốc gia năm 2011, hoạt động giao thông đóng góp gần 85% lượng khí CO, 95% lượng VOCs trên toàn quốc và chiếm khoảng 5 70% nguồn gây ô nhiễm không khí ở các khu đô thị lớn thể hiện trên hình 1. Tỷ lệ phát thải các khí gây ô nhiễm theo các nguồn phát thải chính của Việt Nam năm 2011 Tại các đô thị, giao thông vận tải là nguồn gây ô nhiễm lớn nhất đối với không khí, đặc biệt là sự phát thải các khí CO, VOC, NO2. Lượng khí thải này tăng lên hàng năm cùng với sự phát triển về số lượng và các phương tiện giao thông đường bộ như trên hình 1. Lượng khí thải CO do các phương tiện cơ giới đường bộ gây ra 6 Xét trên từng phương tiện tham gia giao thông thì lượng khí thải từ xe máy là tương đối nhỏ, trung bình một xe máy xả ra lượng khí thải chỉ bằng 1/4 so với xe ô tô con.

Tuy nhiên do số lượng xe máy tham gia giao thông chiếm tỷ lệ lớn hơn và chất lượng nhiều loại xe đã xuống cấp nên xe máy vẫn là nguồn đóng góp chính các loại khí ô nhiễm, đặc biệt đối với các khí thải như CO và VOCs. Trong khi đó, xe tải và xe khách các loại lại thải nhiều SO2 và NO2 (Hình 1. Tỷ lệ phát thải các chất ô nhiễm do các phương tiện cơ giới đường bộ gây ra Với mật độ các loại phương tiện giao thông lớn, chất thải các loại phương tiện giao thông kém và hệ thống giao thông chưa tốt thì lượng khí thải gây ô nhiễm môi trường không khí từ giao thông vận tải đang có xu hướng gia tăng. Xe ô tô, xe máy ở Việt Nam bao gồm nhiều chủng loại.

Nhiều xe đã qua nhiều năm sử dụng nên có chất lượng kỹ thuật thấp, có mức tiêu thụ nhiên liệu và nồng độ chất độc hại trong khí xả cao, tiếng ồn lớn. Ngay tại các thành phố lớn, tỷ lệ những xe đã qua sử dụng nhiều năm vẫn cao thể hiện trong hình 1. Tỷ lệ ô tô, xe máy theo số năm sử dụng tại Hà Nội năm 2011 Vì vậy với điều kiện cơ sở hạ tầng giao thông, số lượng, chất lượng các phương tiện giao thông như ở Hà Nội nói riêng và Việt Nam nói chung thì vấn đề tiêu hao nhiên liệu và ô nhiễm môi trường do khí thải gây ra vẫn đang là một trong những vấn đề được Nhà nước, các tổ chức quan tâm nhất để cải thiện môi trường cũng như năng lượng. Trong những năm qua, Nhà nước phải dùng ngân sách để bù lỗ cho xăng dầu để đảm bảo ổn định giá mặt hàng thiết yếu này nhằm ổn định giá cả của các mặt hàng khác.

Tuy nhiên hiện nay giá dầu thô trên thế giới không ổn định, vì thế Nhà nước không còn khả năng bù lỗ, giá xăng dầu đã tăng và trong tương lai, mức độ tăng giá xăng dầu sẽ ngày càng mạnh mẽ hơn do nguồn dự trữ dầu thô đã cạn kiệt. Việc sử dụng nhiên liệu khí thay cho nhiên liệu lỏng truyền thống là giải pháp hữu hiệu nhằm giảm bớt sự lệ thuộc vào dầu mỏ hiện nay. Với sự phát triển của ngành công nghiệp hiện đại, khoa học ngày càng được cải tiến để phù hợp với nhu cầu của thời đại, ngành công nghiệp ô tô vẫn không ngừng phát triển, tìm tòi các công nghệ mới để áp dụng trên ô tô phù hợp xu thế của ngày nay là bảo vệ môi trường và tiết kiệm nhiên liệu. Tổng quan về phát triển nguồn động lực cho phương tiện giao thông Sự phát triển các phương tiện giao thông ở các khu vực trên thế giới nói chung không giống nhau, mỗi nước có một quy định riêng về nồng độ phát thải khí thải của xe, nhưng đều có xu hướng là từng bước cải tiến và chế tạo ra xe điện.

Điều đó càng trở nên cấp thiết khi mà nguồn tài nguyên dầu mỏ hiện nay ngày càng cạn kiệt dẫn đến giá dầu tăng cao mà nguồn thu nhập của người dân lại tăng không đáng kể. Các xe chạy bằng nhiên liệu hóa thạch đều đang tràn ngập trên thị trường và là một trong số những tác nhân lớn gây ô nhiễm môi trường, làm cho bầu khí quyển ngày một xấu đi, hệ sinh thái thay đổi. Vì thế việc tìm ra phương án để giảm tối thiểu lượng khí thải gây ô nhiễm môi trường là một vấn đề cần được quan tâm nhất hiện nay của ngành ô tô nói riêng và của xã hội nói chung. Ô tô sạch không gây ô nhiễm là mục tiêu hướng tới của các nhà nghiên cứu và chế tạo ô tô ngày nay.

Có nhiều giải pháp đã được công bố trong những năm gần đây, như hoàn thiện quá trình cháy của động cơ, sử dụng các loại nhiên liệu không truyền thống cho ô tô như LPG, khí thiên nhiên, methanol, biodiesel, điện, pin nhiên liệu, năng lượng mặt trời, ô tô dùng động cơ lai (hybrid). Trong số những giải pháp công nghệ trên thì xe sử dụng công nghệ hybrid đang được ứng dụng ngày càng phổ biến và cho hiệu quả cao. Giới thiệu về xe hybrid 1.1 Nguồn gốc ra đời của xe hybrid Sự bùng nổ dân số, sự phát triển mạnh mẽ của khoa học kỹ thuật, công nghiệp, mức sống con người ngày càng nâng cao làm cho nhu cầu sử dụng năng lượng ngày càng lớn hơn. Theo đánh giá của các chuyên gia môi trường, ô nhiễm không khí ở đô thị do giao thông gây ra chiếm tỷ lệ khoảng 70%.

Lưu lượng xe lớn và chất lượng nhiên liệu sử dụng chưa tốt (hàm lượng benzen khoảng 5% so với 1% ở các nước trong khu vực; hàm lượng lưu huỳnh trong 9 diesel chiếm từ 0,5 ÷ 1% so với 0,05% ở các nước trong khu vực) ngoài ra còn nhiều khí thải độc hại khác như: CO, NOx, PM,… là những nguyên nhân chính gây ra tình trạng ô nhiễm [3]. Tiêu thụ xăng dầu là một trong những nguyên nhân phát thải các chất độc hại như CO, hơi xăng dầu (CmHn, VOC), SO2, PM (chất thải rắn), chì, benzen. Phát thải những chất này liên quan chặt chẽ đến chất lượng xăng dầu. Trong cơ cấu tiêu thụ xăng dầu của quốc gia thì giao thông vận tải chiếm tỷ trọng lớn nhất, là nguồn phát thải lớn nhất các chất khí ô nhiễm kể trên.

Để giải quyết vấn đề ô nhiễm không khí do các phương tiện vận tải gây ra chúng ta phải thực hiện đồng thời nhiều giải pháp, chẳng hạn như: Siết chặt tiêu chuẩn khí phát thải đối với các loại phương tiện lưu thông (từ ngày 01 tháng 7 năm 2007, toàn bộ các phương tiện giao thông cơ giới đường bộ sẽ phải tuân thủ theo tiêu chuẩn EURO II về khí thải) và đối với tất cả các loại ô tô sản xuất, lắp ráp và nhập khẩu mới phải đáp ứng tiêu chuẩn khí thải Euro 4 từ 01/01/2018; nâng cao phẩm cấp của nhiên liệu truyền thống bằng cách sử dụng công nghệ hiện đại xử lý sâu trong các nhà máy lọc dầu kết hợp với việc sử dụng động cơ thế hệ mới hoặc sử dụng các loại nhiên liệu “sạch”. Trong đó việc sử dụng xe lai (hybrid) kết hợp giữa động cơ điện và động cơ đốt trong nổi lên như là một sự lựa chọn tối ưu trong thời kỳ mà xe điện vẫn chưa có điều kiện thuận lợi để phát triển. Định nghĩa về xe hybrid Hybrid nghĩa là lai, xe hybrid (Hybrid Electric Vehicle - HEVs) là dòng xe sử dụng động cơ tổ hợp, là một phương tiện giao thông mà được sử dụng bằng hai nguồn năng lượng trở lên. Ví dụ như sự kết hợp giữa: Hệ thống “Chứa năng lượng nạp lại được” (Rechargeabe Energy Storage Systemhay RESS, hoặc cụ thể hơn là Pin nạp lại được) và nguồn nhiên liệu hóa thạch.

Bộ điều khiển điện tử sẽ quyết định khi nào thì dùng động cơ điện, khi nào thì dùng 10 động cơ đốt trong, khi nào dùng vận hành đồng bộ và khi nào nạp điện vào ắc quy để sử dụng về sau. Trong thực tế hiện nay, thuật ngữ này (Hybrid Vehicle) thường dùng để nói đến “Phương tiện giao thông ghép” kết hợp năng lượng từ điện và xăng (Petroleum Hybrid Electric Vehicle) hay viết tắt trong tiếng anh là PHEV, và cũng có thể được viết tắt là HEV (Hybrid Electric Vehicle). Theo ngôn ngữ phổ thông tiếng Việt thường dùng ta có thể gọi là “Xe điện xăng”, hay tiếng Anh là hybrid Car. So sánh đặc tính tốc độ của động cơ điện và động cơ đốt trong Trên hình 1.6 có thể thấy rằng đặc tính của ĐCĐT khác biệt khá xa so với đặc tính lý tưởng do vậy cần phải dùng hộp số đa cấp hay hộp số tự động để có đặc tính tốt hơn như thể hiện trên hình 1.

Điều này làm tăng kích thước, khối lượng và giá thành của hộp số. Đặc tính lực kéo - tốc độ với công suất yêu cầu của động cơ xăng 11 Hình 1. Đặc tính lực kéo - tốc độ với hộp số tự động của một xe Trên hình 1.8 ta có thể thấy động cơ đốt trong làm việc tối ưu trong một vùng tương đối hẹp: ở tốc độ khoảng 2600 [v/ph] tới 3400 [v/ph] với suất tiêu hao nhiên liệu khoảng 255 [g/kW. Đặc tính tiêu hao nhiên liệu của một động cơ xăng Đối với mô-tơ điện, đặc tính được thể hiện trên hình 1.

Có thể thấy rằng mô-tơ điện có đặc tính gần sát với đặc tính lý tưởng. Thông thường mô-tơ điện khởi động từ tốc độ bằng 0.
