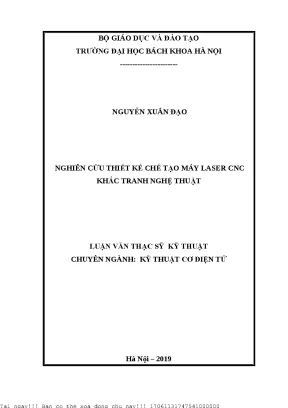

Nghiên Cứu Thiết Kế Chế Tạo Máy Laser CNC Khắc Tranh Nghệ Thuật

Nghiên cứu thiết kế hệ tạo máy laser CNC khắc tranh nghệ thuật, ứng dụng công nghệ hiện đại trong sản xuất và sáng tạo nghệ thuật.

• Tác giả: Nguyễn Xuân Đạo
• Người hướng dẫn: TS. Nguyễn Chí Hưng
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Cơ Điện Tử
• Đề tài: Nghiên Cứu Thiết Kế Chế Tạo Máy Laser CNC Khắc Tranh Nghệ Thuật
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2019
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• Danh mục các từ viết tắt
• Danh mục hình ảnh, hình vẽ
• Danh mục bảng biểu
• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ MÁY GIA CÔNG LASER CNC
• 1.1. Lịch sử phát triển máy gia công laser CNC
• 1.2. Đặc điểm cấu trúc của máy laser CNC
• 1.3. Hệ thống dẫn hướng của máy
• 1.4. Hệ thống dẫn động các trục
• 1.5. Hệ dẫn động vít me – đai ốc
• 1.6. Hệ dẫn động vít me – đai ốc bi
• 1.7. Hệ dẫn động thanh răng - bánh răng
• 1.8. Hệ dẫn động đai răng
• 1.9. Đầu phóng laser
• 1.10. Hệ thống truyền động điện và điều khiển của máy laser CNC
• 1.11. Động cơ truyền động cho máy laser CNC
• 1.12. Hệ thống điều khiển máy laser CNC
• 1.13. Kết luận chương 1
• 2. CHƯƠNG 2: TÍNH TOÁN, LỰA CHỌN LINH KIỆN CHO MÁY KHẮC LASER CNC
• 2.1. Tính toán lựa chọn linh kiện cơ khí máy khắc laser CNC
• 2.2. Lựa chọn cụm chi tiết dẫn hướng các trục
• 2.3. Tính toán lựa chọn cụm dẫn động các trục
• 2.4. Tính toán lựa chọn trục vít me – đai ốc dẫn động trục X
• 2.5. Tính toán lựa chọn trục vít me – đai ốc dẫn động trục Y
• 2.6. Lựa chọn động cơ truyền động cho các trục
• 2.7. Lựa chọn đầu phát laser
• 2.8. Bộ điều khiển máy khắc laser CNC
• 2.9. Kết luận chương 2
• 3. CHƯƠNG 3: CÀI ĐẶT KỸ THUẬT CHO MÁY KHẮC LASER CNC
• 3.1. Cài đặt phần mềm GRBL vào board arduino nano
• 3.2. Sử dụng IDE arduino để nạp phần mềm GRBL
• 3.3. Sử dụng phần mềm nạp file hex để nạp phần mềm GRBL
• 3.4. Kết nối board arduino nano với các phần tử điện
• 3.5. Cài đặt các thông số cho máy vào phần mềm GRBL
• 3.6. Kết luận chương 3
• 4. CHƯƠNG 4: ỨNG DỤNG PHẦN MỀM LaserGRBL
• 4.1. Sử dụng phần mềm LaserGRBL để khắc ảnh nghệ thuật
• 4.2. Khắc (cắt) chính xác kích thước một biên dạng cho trước
• 4.3. Kết luận chương 4
• KẾT LUẬN ĐỀ TÀI VÀ KIẾN NGHỊ PHƯƠNG HƯỚNG PHÁT TRIỂN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Máy Laser CNC Khắc Tranh Nghệ Thuật 55 ký tự

Trong thời đại công nghiệp hóa, máy laser CNC khắc tranh nghệ thuật trở thành công cụ không thể thiếu, góp phần thúc đẩy sự phát triển của ngành gia công chế tạo. Máy CNC nói chung và máy khắc laser CNC nói riêng giúp quá trình sản xuất nhanh chóng, chính xác, nâng cao hiệu suất. Điều này giúp các doanh nghiệp sản xuất Việt Nam đáp ứng yêu cầu khắt khe của đối tác quốc tế. Việc nghiên cứu về thiết kế máy laser CNC đang góp phần mạnh mẽ vào sự phát triển khoa học công nghệ. Theo tài liệu gốc, máy CNC giúp "quá trình gia công sản xuất được nhanh và chính xác, nâng cao hiệu suất, tăng hiệu quả kinh tế."

1.1. Lịch Sử Phát Triển Máy Khắc Laser CNC Nghệ Thuật

Sự phát triển của máy khắc laser CNC nghệ thuật gắn liền với lịch sử phát triển của máy công cụ điều khiển số. Từ những năm 1940, Học viện Công nghệ M.I.T đã nghiên cứu kỹ thuật điều khiển số đầu tiên, sau đó phát triển chiếc máy phay điều khiển số. Đến năm 1972, các tủ điều khiển NC sử dụng vi tính ra đời. Tia laser được biết đến từ năm 1960 và ứng dụng rộng rãi. Năm 1965, máy cắt laser đầu tiên ra đời. Việc gắn nguồn phát laser mạnh lên máy CNC cho phép cắt khắc trên nhiều vật liệu. Hiện nay, công nghệ khắc laser 2D, khắc laser 3D ngày càng phát triển.

1.2. Ưu Điểm và Ứng Dụng Máy Laser CNC Khắc Tranh

Máy laser CNC khắc tranh sở hữu nhiều ưu điểm vượt trội so với phương pháp thủ công truyền thống. Máy cho phép tạo ra các sản phẩm có độ chính xác cao, đường nét tinh xảo, đáp ứng nhu cầu thẩm mỹ ngày càng cao của thị trường. Ứng dụng của máy laser CNC khắc tranh rất đa dạng, từ việc tạo ra các bức tranh trang trí, quà tặng lưu niệm đến các sản phẩm quảng cáo, đồ dùng nội thất. Đặc biệt, máy có thể khắc laser trên gỗ, khắc laser trên kim loại, khắc laser trên mica, khắc laser trên da mở ra nhiều cơ hội sáng tạo.

II. Phân Tích Cấu Tạo Máy Laser CNC Khắc Tranh 58 ký tự

Một máy laser CNC khắc tranh cơ bản bao gồm nhiều bộ phận quan trọng phối hợp với nhau. Thân máy là bộ phận chịu lực chính, đảm bảo độ vững chắc cho toàn bộ hệ thống. Hệ thống dẫn hướng, bao gồm ray trượt và con trượt, giúp các trục X, Y di chuyển chính xác. Hệ thống dẫn động truyền chuyển động từ động cơ đến các trục. Đầu phóng laser tạo ra tia laser để khắc. Các động cơ điều khiển trục, bộ điều khiển và máy vi tính đóng vai trò điều khiển và kiểm soát toàn bộ quá trình khắc. Theo tài liệu gốc, "Thân máy tùy theo kích thước và mục đích sử dụng mà có những thiết kế khác nhau."

2.1. Hệ Thống Dẫn Hướng và Dẫn Động Máy Khắc Laser

Hệ thống dẫn hướng của máy khắc laser bao gồm ray dẫn hướng và con trượt. Ray dẫn hướng có thể là ray vuông hoặc ray tròn, tùy thuộc vào yêu cầu độ chính xác và tải trọng. Con trượt có thể là bạc trượt trơn hoặc con trượt lăn. Hệ thống dẫn động có nhiệm vụ truyền động từ động cơ điện thành chuyển động tịnh tiến cho các trục. Các cơ cấu dẫn động thường dùng là vít me – đai ốc, vít me – đai ốc bi, thanh răng bánh răng và đai răng. Việc lựa chọn hệ thống dẫn hướng và dẫn động phù hợp ảnh hưởng lớn đến hiệu suất và độ chính xác của máy.

2.2. Đầu Phóng Laser và Hệ Thống Điều Khiển CNC Khắc Tranh

Đầu phóng laser là bộ phận quan trọng nhất của máy khắc laser CNC, tạo ra tia laser với năng lượng đủ lớn để khắc trên vật liệu. Hệ thống điều khiển CNC khắc tranh bao gồm các động cơ điều khiển trục, bộ điều khiển và máy vi tính. Động cơ điều khiển trục giúp di chuyển đầu laser theo các hướng X, Y. Bộ điều khiển nhận tín hiệu từ máy tính và điều khiển động cơ. Máy vi tính chứa phần mềm điều khiển, cho phép người dùng thiết lập các thông số khắc và theo dõi quá trình hoạt động của máy. Hệ thống điều khiển càng hiện đại, khả năng khắc càng linh hoạt và chính xác.

III. Phương Pháp Thiết Kế Máy Laser CNC Khắc Tranh 56 ký tự

Thiết kế máy laser CNC khắc tranh đòi hỏi kiến thức chuyên môn về cơ khí, điện tử và phần mềm. Quy trình thiết kế thường bắt đầu bằng việc xác định yêu cầu kỹ thuật, sau đó lựa chọn các linh kiện phù hợp. Tiếp theo là thiết kế kết cấu máy, hệ thống dẫn hướng, dẫn động và hệ thống điều khiển. Cuối cùng là lập trình phần mềm điều khiển. Các phần mềm CAD/CAM hỗ trợ rất nhiều trong quá trình thiết kế và mô phỏng hoạt động của máy. Theo tài liệu gốc, "Tính toán thiết kế xây dựng kết cấu máy" là một trong những phương pháp nghiên cứu.

3.1. Lựa Chọn Linh Kiện Cơ Khí Máy Laser CNC Nghệ Thuật

Việc lựa chọn linh kiện cơ khí phù hợp là yếu tố quan trọng đảm bảo độ bền và độ chính xác của máy laser CNC nghệ thuật. Các linh kiện cần được lựa chọn kỹ lưỡng bao gồm ray trượt, con trượt, vít me, đai ốc, động cơ, khớp nối. Vật liệu chế tạo linh kiện cũng cần được xem xét để đảm bảo khả năng chịu tải và chống mài mòn. Các nhà sản xuất uy tín thường cung cấp thông số kỹ thuật chi tiết của linh kiện, giúp người thiết kế dễ dàng lựa chọn. Cần chú ý đến thông số kỹ thuật máy laser CNC để lựa chọn linh kiện phù hợp.

3.2. Tính Toán và Thiết Kế Hệ Thống Điều Khiển Máy Khắc Laser

Hệ thống điều khiển máy khắc laser bao gồm bộ điều khiển, driver động cơ, nguồn điện và các cảm biến. Bộ điều khiển đóng vai trò trung tâm, nhận tín hiệu từ máy tính và điều khiển động cơ. Driver động cơ khuếch đại tín hiệu điều khiển và cung cấp năng lượng cho động cơ. Nguồn điện cung cấp năng lượng cho toàn bộ hệ thống. Các cảm biến được sử dụng để giám sát vị trí, tốc độ và các thông số khác của máy. Việc tính toán và thiết kế hệ thống điều khiển cần đảm bảo khả năng hoạt động ổn định, chính xác và an toàn.

IV. Hướng Dẫn Cài Đặt Máy Laser CNC và Phần Mềm 59 ký tự

Sau khi hoàn thành thiết kế và chế tạo, việc cài đặt máy laser CNC và phần mềm điều khiển là bước quan trọng để đưa máy vào hoạt động. Quá trình cài đặt bao gồm kết nối các linh kiện điện tử, nạp chương trình điều khiển vào bộ điều khiển, cài đặt các thông số máy và phần mềm điều khiển trên máy tính. Cần thực hiện theo hướng dẫn chi tiết của nhà sản xuất để đảm bảo quá trình cài đặt diễn ra suôn sẻ và tránh gây hư hỏng cho máy. Theo tài liệu gốc, "Nghiên cứu thiết kế lựa chọn tích hợp các phần tử điện vào máy và cài đặt kỹ thuật các thông số điều khiển."

4.1. Cài Đặt Phần Mềm Điều Khiển Máy Laser CNC Khắc Tranh

Có nhiều phần mềm điều khiển máy laser CNC khắc tranh khác nhau, mỗi phần mềm có ưu điểm và nhược điểm riêng. Một số phần mềm phổ biến như LaserGRBL, LightBurn, RDWorks. Quá trình cài đặt phần mềm thường bao gồm tải phần mềm từ trang web chính thức, cài đặt phần mềm trên máy tính và kết nối phần mềm với bộ điều khiển của máy. Sau khi cài đặt, cần cấu hình các thông số máy trong phần mềm, bao gồm kích thước bàn làm việc, tốc độ di chuyển, công suất laser.

4.2. Kết Nối và Cấu Hình Phần Cứng Máy Laser CNC Nghệ Thuật

Việc kết nối và cấu hình phần cứng máy laser CNC nghệ thuật bao gồm kết nối các động cơ điều khiển trục, đầu laser, công tắc hành trình và các cảm biến khác vào bộ điều khiển. Cần kiểm tra kỹ sơ đồ kết nối và tuân thủ hướng dẫn của nhà sản xuất để tránh gây chập cháy hoặc hư hỏng linh kiện. Sau khi kết nối, cần cấu hình các thông số phần cứng trong phần mềm điều khiển, bao gồm tốc độ động cơ, gia tốc, giới hạn hành trình.

V. Ứng Dụng Máy Laser CNC Trong Khắc Tranh Nghệ Thuật 53 ký tự

Ứng dụng máy laser CNC trong khắc tranh nghệ thuật mang lại nhiều lợi ích vượt trội. Máy cho phép tạo ra các bức tranh có độ chính xác cao, đường nét tinh xảo và khả năng tái tạo hình ảnh phức tạp. Máy cũng cho phép khắc trên nhiều loại vật liệu khác nhau, từ gỗ, kim loại, mica đến da. Ngoài ra, máy còn có thể được sử dụng để khắc chữ, logo, họa tiết trang trí lên các sản phẩm quà tặng, đồ dùng nội thất. Theo tài liệu gốc, "Nghiên cứu một số phần mềm điều khiển máy và áp dụng thực nghiệm vận hành máy."

5.1. Khắc Tranh Chân Dung Bằng Laser CNC Quy Trình và Kỹ Thuật

Khắc tranh chân dung bằng laser CNC là một ứng dụng phổ biến. Quy trình thường bắt đầu bằng việc xử lý ảnh chân dung bằng phần mềm đồ họa, sau đó chuyển đổi ảnh thành định dạng phù hợp với phần mềm điều khiển máy laser. Tiếp theo là thiết lập các thông số khắc, bao gồm công suất laser, tốc độ di chuyển và độ phân giải. Cuối cùng là tiến hành khắc trên vật liệu đã chọn. Kỹ thuật khắc tranh chân dung đòi hỏi sự tỉ mỉ và kinh nghiệm để tạo ra các sản phẩm có chất lượng cao.

5.2. Tạo Tranh Phong Cảnh Bằng Laser CNC Gợi Ý và Mẫu

Tạo tranh phong cảnh bằng laser CNC cũng là một ứng dụng tiềm năng. Tương tự như khắc tranh chân dung, quy trình bắt đầu bằng việc xử lý ảnh phong cảnh bằng phần mềm đồ họa. Tuy nhiên, việc khắc tranh phong cảnh thường đòi hỏi nhiều lớp khắc với các thông số khác nhau để tạo ra chiều sâu và hiệu ứng ánh sáng. Có nhiều mẫu tranh phong cảnh đẹp mắt có thể được khắc bằng laser CNC, từ các phong cảnh thiên nhiên hùng vĩ đến các kiến trúc độc đáo.

VI. Kết Luận Xu Hướng Phát Triển Máy Laser CNC 52 ký tự

Nghiên cứu và phát triển máy laser CNC khắc tranh nghệ thuật đóng vai trò quan trọng trong việc nâng cao năng lực sản xuất và tạo ra các sản phẩm có giá trị thẩm mỹ cao. Các nghiên cứu trong tương lai có thể tập trung vào việc cải thiện hiệu suất, độ chính xác và tính linh hoạt của máy, cũng như phát triển các ứng dụng mới trong lĩnh vực nghệ thuật và thiết kế. Việc ứng dụng công nghệ laser CNC sẽ tiếp tục mở ra những cơ hội sáng tạo và thúc đẩy sự phát triển của ngành công nghiệp sáng tạo. Theo tài liệu gốc, "Trong quá trình thực hiện luận văn có thể vẫn còn nhiều thiếu xót nằm ngoài khả năng của tác giả."

6.1. Tiềm Năng Phát Triển Công Nghệ Laser CNC Khắc Tranh

Tiềm năng phát triển công nghệ laser CNC khắc tranh là rất lớn. Với sự tiến bộ của khoa học kỹ thuật, máy laser CNC ngày càng trở nên mạnh mẽ, chính xác và dễ sử dụng. Các vật liệu khắc cũng ngày càng đa dạng, mở ra nhiều cơ hội sáng tạo cho các nghệ sĩ và nhà thiết kế. Ngoài ra, sự phát triển của thương mại điện tử cũng tạo ra một thị trường rộng lớn cho các sản phẩm khắc laser CNC.

6.2. Vật Liệu Khắc Laser CNC Tranh Nghệ Thuật Lựa Chọn Tối Ưu

Việc lựa chọn vật liệu khắc laser CNC tranh nghệ thuật phù hợp đóng vai trò quan trọng trong việc tạo ra các sản phẩm chất lượng cao. Các vật liệu phổ biến bao gồm gỗ, kim loại, mica, da và thủy tinh. Mỗi loại vật liệu có đặc tính riêng, đòi hỏi các thông số khắc khác nhau. Cần thử nghiệm và điều chỉnh các thông số để đạt được kết quả tốt nhất. Ngoài ra, cần chú ý đến chất lượng của vật liệu để đảm bảo độ bền và tính thẩm mỹ của sản phẩm.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh cuộc cách mạng công nghiệp 4.0, việc ứng dụng các máy công cụ điều khiển số (CNC) ngày càng trở nên phổ biến và quan trọng trong ngành sản xuất. Máy laser CNC là một trong những thiết bị gia công hiện đại, giúp nâng cao độ chính xác và hiệu suất gia công các chi tiết phức tạp, đặc biệt trong lĩnh vực khắc tranh nghệ thuật. Theo ước tính, các máy CNC đã góp phần tăng năng suất sản xuất lên đến 30-50% so với phương pháp truyền thống. Luận văn tập trung nghiên cứu thiết kế và chế tạo máy laser CNC cỡ nhỏ, có khả năng khắc tranh nghệ thuật phục vụ mục đích nghiên cứu và đào tạo tại Việt Nam trong giai đoạn 2018-2019.

Mục tiêu chính của nghiên cứu là phát triển một mẫu máy laser CNC nhỏ gọn, có thể khắc các hình ảnh, tranh nghệ thuật với độ chính xác cao, đồng thời tích hợp phần mềm điều khiển và CAM phù hợp. Phạm vi nghiên cứu giới hạn trong thiết kế cơ khí, lựa chọn linh kiện, tích hợp hệ thống điều khiển và ứng dụng phần mềm LaserGRBL để vận hành máy. Ý nghĩa của đề tài thể hiện qua việc cung cấp giải pháp công nghệ phù hợp với điều kiện sản xuất trong nước, góp phần nâng cao năng lực nghiên cứu và đào tạo kỹ thuật cơ điện tử, đồng thời hỗ trợ phát triển ngành công nghiệp chế tạo máy CNC tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình kỹ thuật cơ điện tử, trong đó có:

• Lý thuyết điều khiển số CNC: Giải thích nguyên lý hoạt động của máy CNC, bao gồm hệ thống điều khiển động cơ bước và servo, xử lý G-code, và điều khiển chuyển động các trục X, Y.
• Mô hình truyền động vít me – đai ốc: Phân tích cơ cấu truyền động biến chuyển động quay thành chuyển động tịnh tiến, bao gồm các loại vít me trượt và vít me bi, với các thông số kỹ thuật về hệ số ma sát, áp suất cho phép và hiệu suất truyền động.
• Khái niệm về laser và ứng dụng trong gia công: Tính chất của laser (định hướng cao, đơn sắc, đồng bộ photon), các loại laser phổ biến (CO2, diode, YAG), và nguyên lý hoạt động của đầu phát laser trong máy CNC.

Các khái niệm chính bao gồm: ray dẫn hướng tròn và vuông, con trượt lăn, động cơ bước (stepper motor), driver động cơ TB6560, phần mềm điều khiển GRBL và LaserGRBL, cũng như các thông số kỹ thuật của vít me T8.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các tài liệu kỹ thuật, tiêu chuẩn công nghiệp, và thực nghiệm chế tạo máy tại Trung tâm thiết kế cơ khí – Công ty TNHH MTV thông tin M1. Phương pháp nghiên cứu bao gồm:

• Thiết kế cơ khí: Tính toán và lựa chọn linh kiện cơ khí như ray dẫn hướng, con trượt, vít me – đai ốc dựa trên các tiêu chuẩn kỹ thuật và điều kiện làm việc thực tế.
• Phân tích động học và truyền động: Tính toán lực dọc trục, momen xoắn, hiệu suất truyền động, và kiểm tra bền vật liệu theo thuyết bền số 4.
• Lắp ráp và tích hợp hệ thống điều khiển: Sử dụng board Arduino Nano nạp phần mềm GRBL, kết nối driver TB6560 với động cơ bước Nema 17, cài đặt các thông số vận hành.
• Ứng dụng phần mềm LaserGRBL: Thực nghiệm khắc tranh nghệ thuật, kiểm tra độ chính xác và khả năng vận hành của máy.

Quá trình nghiên cứu kéo dài trong khoảng 12 tháng, từ thiết kế đến hoàn thiện mẫu máy và thử nghiệm vận hành.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Thiết kế cơ khí và lựa chọn linh kiện phù hợp
   Máy laser CNC được thiết kế với kích thước vùng gia công 200mm x 240mm, tổng thể máy 500mm x 600mm x 350mm. Hệ thống dẫn hướng sử dụng ray tròn bằng thép không gỉ, nhiệt luyện đạt độ cứng HRC58-60, kết hợp con trượt lăn giúp giảm ma sát và tăng độ bền.

   • Lực dọc trục lớn nhất trục X là 4,4 N, trục Y là 24,8 N.
   • Đường kính vít me T8 được chọn phù hợp với áp suất cho phép 12 MPa, đảm bảo độ bền và hiệu suất truyền động đạt khoảng 57%.

2. Hệ thống truyền động và điều khiển
   Động cơ bước Nema 17 (4 dây, 1,2A, 12VDC) được lựa chọn cho cả hai trục X và Y, đáp ứng momen xoắn tối đa 0,26 Nm, vận tốc tối đa 50 mm/s. Driver TB6560 hỗ trợ các chế độ vi bước, giúp tăng độ chính xác và hoạt động êm ái.

   • Công suất động cơ trục Y đạt 2,18 W, momen xoắn 44,23 Nmm.
   • Thiết lập vi bước 1/16 giúp tăng độ phân giải lên đến 3200 bước/vòng.

3. Phần mềm điều khiển và ứng dụng thực tế
   Phần mềm GRBL được nạp vào board Arduino Nano, kết hợp với giao diện LaserGRBL trên máy tính giúp dễ dàng nạp chương trình, điều chỉnh thông số và theo dõi quá trình khắc.

   • Máy có khả năng khắc ảnh đen trắng theo chế độ GrayScale với đầu laser diode 500mW.
   • Thời gian gia công và độ chính xác đáp ứng yêu cầu đào tạo và nghiên cứu.

4. Đánh giá sai số và phương pháp khắc phục
   Sai số chủ yếu phát sinh do ma sát trong bộ truyền vít me – đai ốc trượt và độ cứng vững của khung máy. Việc bôi trơn định kỳ và sử dụng con trượt lăn giúp giảm sai số xuống mức chấp nhận được trong ứng dụng khắc tranh nghệ thuật.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy việc lựa chọn ray tròn và con trượt lăn là phù hợp với máy laser CNC cỡ nhỏ, giúp giảm ma sát và tăng độ bền. So với các nghiên cứu khác sử dụng ray vuông và vít me bi, phương án này có chi phí thấp hơn nhưng vẫn đảm bảo độ chính xác cần thiết cho mục đích đào tạo và nghiên cứu. Việc sử dụng động cơ bước kết hợp driver TB6560 và phần mềm GRBL là giải pháp hiệu quả, dễ dàng tích hợp và điều chỉnh.

Dữ liệu có thể được trình bày qua biểu đồ so sánh lực dọc trục và momen xoắn giữa các trục, bảng tổng hợp các thông số kỹ thuật của vít me và động cơ, cũng như hình ảnh thực tế quá trình khắc tranh nghệ thuật. Những phát hiện này góp phần làm rõ các yếu tố ảnh hưởng đến hiệu suất và độ chính xác của máy laser CNC, đồng thời cung cấp cơ sở để cải tiến trong các nghiên cứu tiếp theo.

Đề xuất và khuyến nghị

1. Tối ưu hóa hệ thống truyền động
   Áp dụng vít me – đai ốc bi thay cho vít me trượt để tăng độ chính xác và giảm sai số cơ khí, đặc biệt trong các ứng dụng yêu cầu cao hơn. Thời gian thực hiện: 6-12 tháng. Chủ thể: Trung tâm thiết kế cơ khí và phòng thí nghiệm nghiên cứu.

2. Nâng cấp hệ thống điều khiển
   Sử dụng động cơ servo kết hợp hệ thống phản hồi vị trí để chuyển từ điều khiển vòng hở sang vòng kín, nâng cao độ ổn định và chính xác. Thời gian thực hiện: 12 tháng. Chủ thể: Bộ phận kỹ thuật và phát triển sản phẩm.

3. Phát triển phần mềm điều khiển tích hợp
   Phát triển phần mềm CAM chuyên biệt cho máy laser CNC, hỗ trợ đa dạng định dạng file và tối ưu hóa lộ trình khắc. Thời gian thực hiện: 9 tháng. Chủ thể: Đội ngũ phát triển phần mềm và kỹ sư cơ điện tử.

4. Đào tạo và chuyển giao công nghệ
   Tổ chức các khóa đào tạo vận hành, bảo trì máy laser CNC cho sinh viên và kỹ thuật viên, đồng thời xây dựng tài liệu hướng dẫn chi tiết. Thời gian thực hiện: liên tục. Chủ thể: Trường Đại học Bách Khoa Hà Nội và các trung tâm đào tạo kỹ thuật.

Đối tượng nên tham khảo luận văn

1. Sinh viên và nghiên cứu sinh ngành kỹ thuật cơ điện tử
   Giúp hiểu rõ quy trình thiết kế, tính toán và chế tạo máy laser CNC, từ đó áp dụng vào các đề tài nghiên cứu hoặc dự án thực tế.

2. Kỹ sư thiết kế và phát triển sản phẩm trong ngành cơ khí chính xác
   Cung cấp kiến thức về lựa chọn linh kiện, thiết kế hệ truyền động và tích hợp hệ thống điều khiển cho máy CNC.

3. Doanh nghiệp sản xuất và gia công cơ khí
   Tham khảo giải pháp chế tạo máy laser CNC cỡ nhỏ, tiết kiệm chi phí đầu tư, phù hợp với quy mô sản xuất vừa và nhỏ.

4. Giảng viên và nhà quản lý đào tạo kỹ thuật
   Sử dụng làm tài liệu giảng dạy, xây dựng chương trình đào tạo thực hành về máy CNC và công nghệ laser.

Câu hỏi thường gặp

1. Máy laser CNC cỡ nhỏ có thể khắc được những vật liệu nào?
   Máy có thể khắc trên giấy, gỗ ép, da mịn và các vật liệu phi kim loại khác với kích thước vùng gia công 200mm x 240mm. Ví dụ, trong thực tế, máy đã khắc thành công các hình ảnh nghệ thuật trên gỗ mỏng và giấy bìa.

2. Tại sao chọn động cơ bước thay vì động cơ servo cho máy này?
   Động cơ bước có chi phí thấp, dễ điều khiển và phù hợp với yêu cầu độ chính xác vừa phải của máy laser CNC cỡ nhỏ. Tuy nhiên, động cơ servo sẽ được đề xuất cho các ứng dụng cần độ chính xác và ổn định cao hơn.

3. Phần mềm LaserGRBL có những ưu điểm gì?
   LaserGRBL hỗ trợ giao diện thân thiện, dễ dàng nạp chương trình G-code, điều chỉnh thông số khắc và theo dõi quá trình vận hành máy. Đây là phần mềm miễn phí, phù hợp với mục đích nghiên cứu và đào tạo.

4. Làm thế nào để giảm sai số trong quá trình khắc?
   Bôi trơn định kỳ bộ truyền vít me – đai ốc, sử dụng con trượt lăn thay cho bạc trượt trơn, và điều chỉnh các thông số vận hành phù hợp giúp giảm sai số. Ngoài ra, nâng cấp hệ thống truyền động và điều khiển cũng góp phần cải thiện độ chính xác.

5. Máy có thể nâng cấp để khắc màu hoặc khắc trên kim loại không?
   Hiện tại máy chỉ hỗ trợ khắc ảnh đen trắng trên vật liệu phi kim loại. Để khắc màu hoặc kim loại cần nâng cấp đầu laser công suất cao hơn và tích hợp phần mềm điều khiển phức tạp hơn, điều này nằm ngoài phạm vi nghiên cứu hiện tại.

Kết luận

• Đã thiết kế và chế tạo thành công máy laser CNC cỡ nhỏ với vùng gia công 200mm x 240mm, đáp ứng yêu cầu khắc tranh nghệ thuật phục vụ nghiên cứu và đào tạo.
• Lựa chọn hệ thống dẫn hướng ray tròn và con trượt lăn giúp giảm ma sát, tăng độ bền và độ chính xác vận hành.
• Sử dụng vít me – đai ốc trượt kết hợp động cơ bước Nema 17 và driver TB6560 đảm bảo hiệu suất truyền động và độ chính xác phù hợp.
• Phần mềm GRBL và LaserGRBL được tích hợp hiệu quả, hỗ trợ điều khiển và vận hành máy dễ dàng.
• Đề xuất các hướng phát triển tiếp theo bao gồm nâng cấp hệ truyền động, hệ điều khiển và phần mềm để mở rộng ứng dụng và nâng cao hiệu quả.

Next steps: Triển khai các giải pháp nâng cấp hệ thống truyền động và điều khiển trong vòng 12 tháng tới, đồng thời tổ chức đào tạo vận hành cho người dùng.

Các đơn vị nghiên cứu và doanh nghiệp quan tâm có thể liên hệ để hợp tác phát triển và ứng dụng công nghệ máy laser CNC trong sản xuất và đào tạo.

Trích đoạn nội dung tài liệu

chương 1 .30 CHƯƠNG 2: TÍNH TOÁN, LỰA CHỌN LINH KIỆN CHO MÁY KHẮC LASER CNC. Tính toán lựa chọn linh kiện cơ khí máy khắc laser CNC. Lựa chọn cụm chi tiết dẫn hướng các trục. Tính toán lựa chọn cụm dẫn động các trục.

Tính toán lựa chọn trục vít me – đai ốc dẫn động trục X .34 Nguyễn Xuân Đạo Trang 3  2. Tính toán lựa chọn trục vít me – đai ốc dẫn động trục Y. Lựa chọn động cơ truyền động cho các trục. Lựa chọn đầu phát laser.

Bộ điều khiển máy khắc laser CNC .51 Kết luận chương 2 .55 CHƯƠNG 3: CÀI ĐẶT KỸ THUẬT CHO MÁY KHẮC LASER CNC. Cài đặt phần mềm GRBL vào board arduino nano. Sử dụng IDE arduino để nạp phần mềm GRBL. Sử dụng phần mềm nạp file hex để nạp phần mềm GRBL.

Kết nối board arduino nano với các phần tử điện. Cài đặt các thông số cho máy vào phần mềm GRBL. 62 Kết luận chương 3 .70 CHƯƠNG 4: ỨNG DỤNG PHẦN MỀM LaserGRBL. Sử dụng phần mềm LaserGRBL để khắc ảnh nghệ thuật.

Khắc (cắt) chính xác kích thước một biên dạng cho trước. 78 Kết luận chương 4 .81 KẾT LUẬN ĐỀ TÀI VÀ KIẾN NGHỊ PHƯƠNG HƯỚNG PHÁT TRIỂN .82 TÀI LIỆU THAM KHẢO. 85 Nguyễn Xuân Đạo Trang 4  Danh mc các t vit tt CNC – Computer Numerical Control HB – Hardness Brinell IC – Intergrated Circuit IDE – Intergrated Development Environment LASER – Light Amplification by Stimulated Emission of Radiation MIT – Massachusetts Institute of Technology NC – Numerical Control PWM – Pulse Width Modulation Nguyễn Xuân Đạo Trang 5  Danh mc hình nh, hình v Hình 1.1: Một máy CNC laser fiber công nghiệp .2: Máy CNC laser CO2 .3: Máy CNC laser YAG .4: Máy laser CNC đang cắt giấy nghệ thuật .5: Hệ thống ray trượt tròn và con trượt .6: Con trượt có các bi thép lăn bên trong .7: Trục vít me và đai ốc .8: Vít me – đai ốc bi .9: Bộ truyền bánh răng – thanh răng .10: Bộ truyền đai răng .11: Nguyên lý cấu tạo chung của nguồn phát laser .13: Sơ đồ kết nối để động cơ bước hoạt động .14: Driver động cơ bước L298 .15: Driver động cơ bước A4988 .16: Sơ đồ kết nối cơ bản của động cơ servo .17: Servo công nghiệp và driver .18: Bộ điều khiển máy laser CO2 CNC .1: Sơ đồ động học máy khắc laser CNC .2: Kết cấu trục X của máy khắc laser CNC .3: Con trượt và đai ốc lắp trên bích gá đầu phát laser .4: Thông số kích thước đai ốc T8 .6: Kết cấu dẫn động trục Y .7: Các kích thước của động cơ bước Nema 17 (L34) .8: Khớp nối trục vít me với trục động cơ bước .10: Sơ đồ kết nối module TB6560 .11: Đầu phát diode laser 500mW .12: Mạch công suất trên đầu phát laser .13: Sơ đồ kết nối bộ điều khiển và các phần tử điện .14: Board điều khiển và các phần tử điện lắp ráp trên máy .15: Máy được lắp ráp hoàn chỉnh .1: Nạp chương trình GRBL bằng IDE arduino .2: Nạp chương trình GRBL bằng Xloader .58 Nguyễn Xuân Đạo Trang 6  Hình 3.3: Sơ đồ kết nối các chân điều khiển từ board arduino nano .4: Kết nối công tắc hành trình chế độ thường mở .5: Kết nối công tắc hành trình chế độ thường đóng .6: Kết nối công tắc hành trình sử dụng phương pháp giới hạn mềm .7: Giao diện phần mềm LaserGRBL .8: Cửa sổ cài đặt các thông số máy vào GRBL .1: Cửa sổ cài đặt chế độ gia công .2: Các thông số khắc .3: Giao diện phần mềm LaserGRBL sau khi cài đặt thông số khắc .4: Theo dõi quá trình hoạt động của máy trên phần mềm .5: Hình khắc sau khi hoàn thành .6: Tấm bích cần cắt .7: Đặt tọa độ gốc của hình cần cắt .8: Mặt bích sau khi cắt mô phỏng trên máy .80 Nguyễn Xuân Đạo Trang 7  Danh mc bng biu Bảng 1: Cài đặt vi bước cho driver A4988 .26 Bảng 2: Hệ số ma sát f theo cặp vật liệu vít me – đai ốc .35 Bảng 3: Hệ số chiều cao đai ốc và chiều cao ren .36 Bảng 4: Giá trị áp suất cho phép theo vật liệu cặp ren vít – đai ốc .36 Bảng 5: Thông số kỹ thuật bộ vít me - đai ốc trục X .39 Bảng 6: Thông số kỹ thuật bộ vít me – đai ốc trục Y .43 Bảng 7: Các thông số lựa chọn động cơ truyền động trục X và Y .44 Bảng 8: Thiết lập dòng điện cho động cơ bước.47 Bảng 9: Thiết lập dòng điện khi động cơ dừng .48 Bảng 10: Thiết lập chế độ vi bước .48 Bảng 11: Thiết lập giới hạn dòng .48 Bảng 12: Tổng hợp cài đặt driver TB6560 .49 Bảng 13: Các thông số máy cài đặt vào phần mềm GRBL. 63 Bảng 14: Bảng mask đối với các trục cần đảo .65 Bảng 15: Bảng mask các thông báo khi máy hoạt động .66 Nguyễn Xuân Đạo Trang 8  LI M U Lý do la ch tài Trong thời đại công nghiệp hóa, hiện đại hóa, nhất là cuộc cách mạng công nghệ giai đoạn thứ 4 (Công nghiệp 4.0) thì hệ thống máy móc dây chuyền sản xuất tự động là không thể thiếu trong các nhà máy sản xuất.

Trong đó, những máy công cụ điều khiển số là một phần quan trọng giúp cho quá trình gia công sản xuất được nhanh và chính xác, nâng cao hiệu suất, tăng hiệu quả kinh tế. Những máy công cụ điều khiển số này có thể dễ dàng đầu tư bởi các nhà máy sản xuất lớn và vừa, thậm chí những nhà máy quy mô nhỏ cũng có thể sở hữu vì hiệu quả của nó là rất lớn. Vậy nên, nghiên cứu về máy công cụ điều khiển số nói chung, máy laser CNC nói riêng đang góp phần thúc đẩy mạnh mẽ sự phát triển khoa học công nghệ theo xu thế toàn cầu, mà còn giúp ích tăng hiệu quả sản xuất cho các doanh nghiệp sản xuất của Việt Nam đáp ứng được các yêu cầu khắt khe của các đối tác kinh doanh quốc tế. Mu Luận văn này trình bày về: “Nghiên cứu thiết kế chế tạo máy laser CNC khắc tranh nghệ thuật”.

Mục đích của đề tài là đưa ra những kiến thức cơ bản tổng quát nhất về máy gia công laser CNC (đặc điểm, cấu tạo, công dụng và cách sử dụng máy…). Tiếp đó là nghiên cứu phương án thiết kế và chế tạo mẫu một máy khắc laser CNC cỡ nhỏ có thể khắc hình, tranh nghệ thuật, phục vụ nghiên cứu và đào tạo. Nghiên cứu ứng dụng các phầm mềm CAM và phần mềm điều khiển phục vụ cho máy khắc laser CNC, áp dụng các chức năng cơ bản lên máy laser CNC đã thiết kế và chế tạo đảm bảo tốt các yêu cầu đặt ra khi thực hiện đề tài. ng và phm vi nghiên cu - Nghiên cứu về thiết kế, chế tạo máy laser CNC cỡ nhỏ có thể khắc tranh và các hình được thiết kế trước.

- Nghiên cứu trong phạm vi máy cỡ nhỏ, phục vụ nghiên cứu và đào tạo. - Áp dụng được một số phần mềm CAD/CAM, phần mềm điều khiển để phục Nguyễn Xuân Đạo Trang 9  vụ khả năng khắc tranh, hình của máy. u - Nghiên cứu cơ sở lý thuyết thiết kế máy laser CNC. - Tính toán thiết kế xây dựng kết cấu máy.

- Gia công các chi tiết và lắp ráp máy. - Nghiên cứu thiết kế lựa chọn tích hợp các phần tử điện vào máy và cài đặt kỹ thuật các thông số điều khiển. - Nghiên cứu một số phần mềm điều khiển máy và áp dụng thực nghiệm vận hành máy. - Phân tích và đánh giá kết quả.

Trong quá trình thực hiện luận văn có thể vẫn còn nhiều thiếu xót nằm ngoài khả năng của tác giả. Kính mong được các thầy cô, bạn bè đồng nghiệp góp ý để có thể hoàn thiện đề tài một các tốt nhất. Xin chân thành cảm ơn! Nguyễn Xuân Đạo Nguyễn Xuân Đạo Trang 10   TNG QUAN V MÁY GIA CÔNG LASER CNC 1. Lch s phát trin máy gia công laser CNC Khi trước đây, gia công cơ khí hầu như được thực hiện trên các máy gia công cơ có độ chính xác không cao và phụ thuộc rất nhiều vào kinh nghiệm của người đứng máy gia công, hiệu quả kinh tế không cao.

Trong thời đại công nghiệp hóa, hiện đại hóa, nhất là thời kỳ phát triển công nghiệp 4.0 hiện nay thì các máy gia công điều khiển số CNC trở lên phổ biến hơn. Các máy công cụ điều khiển số nói chung và máy gia công laser CNC nói riêng đang góp phần thúc đẩy phát triển công nghiệp gia công chế tạo của Việt Nam. Cuối những năm 1940, Học viện Công nghệ M. (Massachusetts Institute of Technology) của Hoa Kỳ đã thực hiện dự án nghiên cứu kỹ thuật điều khiển số đầu tiên.

đã cung cấp chiếc máy phay điều khiển số đầu tiên mang tên “Cincinnati Hydrotel” có trục thẳng đứng. Năm 1957, Không lực Hoa Kỳ đã trang bị những máy phay điều khiển số NC đầu tiên trong những phân xưởng của họ. Năm 1972, các tủ điều khiển NC đầu tiên sử dụng các cụm vi tính chế tạo hàng loạt xuất hiện. Do sự phát triển mạnh mẽ của kỹ thuật mạch tích hợp IC (Intergarted Circuits) làm cho các tủ điện điều khiển có kích thước ngày càng nhỏ và tính năng càng mạnh mẽ hơn.

Năm 1990, các giao diện số giữa điều khiển NC và hệ truyền động cải thiện độ chính xác và đặc tính điều chỉnh của các trục điều khiển NC và trục chính. Cho đến ngày nay, các chức năng tính toán trong hệ thống CNC ngày càng hoàn thiện và đạt tốc độ xử lý cao do tiếp tục ứng dụng những thành tựu phát triển của các bộ vi xử lý. Đi cùng với những máy phay CNC, máy tiện CNC để gia công các chi tiết cấu trúc 3D, gia công các trục thì các máy gia công CNC 2D cũng phát triển theo nhu cầu Nguyễn Xuân Đạo Trang 11  thực tế. Để có thể gia công các đường phức tạp hoặc gia công các điểm đúng chính xác các tọa độ, người ta sử dụng các máy CNC điều khiển 2 trục bao gồm trục X và trục Y.

Nhờ các bộ điều khiển số, các trục X và Y của máy được chuyển động một cách độc lập và kết hợp với nhau tạo thành đường cần gia công.1: Một máy CNC laser fiber công nghiệp Tia laser được biết đến lần đầu tiên vào năm 1960 tại phòng thí nghiệm nghiên cứu California bằng cách chiếu đèn flash công suất cao trên một thỏi ruby với các bề mặt tráng bạc.
