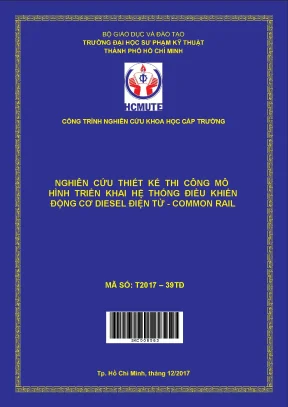

Nghiên cứu và thiết kế hệ thống điều khiển động cơ diesel điện tử commonrail tại HCMUTE

Nghiên cứu thiết kế và thi công mô hình hệ thống điều khiển động cơ diesel điện tử commonrail tại HCMUTE. Tìm hiểu công nghệ tiên tiến.

• Tác giả: Nguyễn Kim Khoa
• Người hướng dẫn: GVC. ThS Nguyễn Kim
• Trường học: Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh
• Chuyên ngành: Công nghệ kỹ thuật ô tô
• Đề tài: Nghiên cứu thiết kế hệ thống điều khiển động cơ diesel điện tử commonrail
• Loại tài liệu: luận văn
• Năm xuất bản: 2017
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• MỞ ĐẦU
• 1. TỔNG QUAN TÌNH HÌNH NGHIÊN CỨU THUỘC LĨNH VỰC CỦA ĐỀ TÀI Ở TRONG VÀ NGOÀI NƯỚC
• 2. TÍNH CẤP THIẾT CỦA ĐỀ TÀI
• 3. MỤC TIÊU ĐỀ TÀI
• 4. CÁCH TIẾP CẬN, PHƯƠNG PHÁP NGHIÊN CỨU
• 5. ĐỐI TƯỢNG, PHẠM VI NGHIÊN CỨU
• 6. NỘI DUNG NGHIÊN CỨU VÀ TIẾN ĐỘ THỰC HIỆN
• 1. CHƯƠNG 1: CƠ SỞ LÝ THUYẾT VỀ HỆ THỐNG NHIÊN LIỆU DIESEL ĐIỆN TỬ COMMON RAIL
• 1.1. THÔNG SỐ KỸ THUẬT ĐỘNG CƠ TOYOTA HILUX 2KD - FTV
• 1.2. HỆ THỐNG NHIÊN LIỆU DIESEL ĐIỆN TỬ COMMON RAIL
• 1.2.1. Sơ đồ tổng quát hệ thống nhiên liệu diesel điện tử Common Rail
• 1.2.2. Sơ đồ hệ thống nhiên liệu diesel điện tử Common Rail Toyota Hilux
• 1.3. HỆ THỐNG ĐIỆN ĐIỀU KHIỂN ĐỘNG CƠ TOYOTA 2KD-FTV
• 1.3.1. Sơ đồ hệ thống điện điều khiển động cơ Toyota Hilux 2KD-FTV
• 1.3.2. Sơ đồ các chân cực ECU
• 1.3.3. Mạch điện cấp nguồn cho hệ thống điều khiển
• 1.3.4. Mạch điện cấp nguồn cho ECU
• 1.3.5. Mạch điện cấp nguồn cho EDU
• 2. CHƯƠNG 2: KẾT CẤU VÀ NGUYÊN LÝ HOẠT ĐỘNG CÁC BỘ PHẬN, HỆ THỐNG ĐỘNG CƠ DIESEL ĐIỆN TỬ COMMON RAIL
• 2.1. HỆ THỐNG CUNG CẤP NHIÊN LIỆU
• 2.1.1. Sơ đồ hệ thống nhiên liệu
• 2.1.2. Lọc nhiên liệu
• 2.1.3. Bơm tiếp vận nhiên liệu
• 2.1.4. Van điều khiển hút (SCV)
• 2.1.5. Ống phân phối nhiên liệu
• 2.2. HỆ THỐNG ĐIỀU KHIỂN ĐIỆN TỬ
• 2.2.1. Các cảm biến sử dụng trên mô hình
• 2.2.1.1. Cảm biến lưu lượng khí nạp
• 2.2.1.2. Cảm biến vị trí trục cam (G)
• 2.2.1.3. Cảm biến vị trí trục khuỷu (NE)
• 2.2.1.4. Cảm biến vị trí van EGR
• 2.2.1.5. Cảm biến nhiệt độ khí nạp sau tăng áp
• 2.2.1.6. Cảm biến áp suất đường ống nạp
• 2.2.1.7. Cảm biến nhiệt độ nước làm mát
• 2.2.1.8. Cảm biến áp suất nhiên liệu
• 2.2.1.9. Cảm biến nhiệt độ nhiên liệu
• 2.2.1.10. Cảm biến vị trí bàn đạp ga
• 2.2.2. Các cơ cấu chấp hành sử dụng trên mô hình
• 2.2.2.1. Bướm ga diesel
• 2.2.2.2. Van điều khiển hút SCV
• 3. CHƯƠNG 3: THIẾT KẾ VÀ THI CÔNG MÔ HÌNH
• 3.1. THIẾT KẾ KHUNG VÀ BỘ TRUYỀN ĐỘNG
• 3.1.1. Thiết kế khung mô hình
• 3.1.2. Tính toán các đường kính puly và bánh răng truyền động bơm cao áp
• 3.1.3. Thiết kế mạch nguồn cho hệ thống truyền động và hệ thống điều khiển
• 3.1.4. Bộ truyền động bánh răng trục khuỷu và bánh răng trục cam
• 3.2. THIẾT KẾ THI CÔNG LẮP ĐẶT CÁC THIẾT BỊ TRÊN MÔ HÌNH
• 3.2.1. Sơ đồ khối bố trí các thiết bị trên mô hình
• 3.2.2. Các thiết bị lắp ráp trên mô hình
• 3.3. KẾT QUẢ ĐẠT ĐƯỢC
• 4. CHƯƠNG 4: THIẾT KẾ, CHẾ TẠO, LẬP TRÌNH BOARD MẠCH THU THẬP DỮ LIỆU, GIAO TIẾP MÁY TÍNH
• 4.1. THIẾT KẾ, CHẾ TẠO MẠCH THU THẬP DỮ LIỆU
• 4.1.1. Khái quát các cơ sở dữ liệu cần thu thập
• 4.1.2. Thiết lập biểu đồ các tín hiệu
• 4.1.3. Khối mạch điều khiển thu nhận tín hiệu phần cứng
• 4.1.4. Mạch Arduino UNO SMD R3
• 4.1.5. Mạch Arduino NANO
• 4.1.6. Thiết kế phần cứng
• 4.1.6.1. Thiết kế phần cứng mạch Arduino UNO SMD R3
• 4.1.6.2. Thiết kế phần cứng mạch Arduino NANO
• 4.1.7. Mạch kết hợp 2 Arduino
• 4.1.8. Mạch thi công thực tế kết hợp 2 Arduino
• 4.1.9. Thiết kế, chế tạo mạch hiển thị
• 4.1.9.1. Nguyên lý IC 74HC 595
• 4.1.9.2. LED 7 đoạn Anode chung
• 4.1.9.3. Mạch IC 74HC 595
• 4.1.9.4. Bảng hiển thị các cụm LED
• 4.2. THIẾT KẾ GIAO DIỆN VÀ GIAO TIẾP MÁY TÍNH BẰNG LABVIEW
• 4.2.1. Ứng dụng của phần mềm LabVIEW
• 4.2.2. Bảng giao diện
• 4.2.3. Sơ đồ khối bảng giao diện
• 4.2.4. Xây dựng giao diện trên phần mềm LabVIEW
• 4.2.5. Giao diện sơ đồ khối của chương trình
• 4.3. KIỂM NGHIỆM KẾT QUẢ THÔNG QUA PHẦN MỀM TECHSTREAM
• 4.3.1. Tín hiệu thu thập trên LabVIEW
• 4.3.2. Tín hiệu xuất ra ở bảng LED
• 4.3.3. Tín hiệu thu thập với phần mềm Techstream
• 4.3.4. Kết quả kiểm nghiệm
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC
• 1. Yêu cầu khi sử dụng mô hình và hướng dẫn sử dụng mô hình

Tóm tắt

I. Nghiên cứu Động cơ Diesel và Công nghệ Common Rail

Phần này tập trung vào nghiên cứu động cơ diesel, đặc biệt là công nghệ common rail. Hệ thống điều khiển động cơ diesel hiện đại dựa trên nguyên lý phun nhiên liệu chính xác, điều khiển điện tử. Công nghệ common rail cho phép điều khiển áp suất nhiên liệu cao và chính xác hơn, dẫn đến hiệu suất đốt cháy cao hơn, giảm tiêu hao nhiên liệu và khí thải. Bài viết phân tích chi tiết hệ thống phun nhiên liệu commonrail, bao gồm các thành phần chính như bơm cao áp, ống dẫn nhiên liệu, và kim phun. Quản lý nhiên liệu động cơ diesel được tối ưu hóa thông qua thuật toán điều khiển tiên tiến. Hiệu suất động cơ diesel được cải thiện đáng kể nhờ việc áp dụng công nghệ này. Mô hình nghiên cứu tập trung vào việc phân tích, đánh giá các thông số kỹ thuật của động cơ Toyota Hilux 2KD-FTV, một ví dụ điển hình cho ứng dụng động cơ diesel. Việc hiểu rõ nguyên lý hoạt động của hệ thống điều khiển động cơ diesel điện tử là nền tảng quan trọng cho việc thiết kế và phát triển hệ thống. Các nghiên cứu về an toàn động cơ diesel cũng được đề cập đến, đảm bảo an toàn vận hành.

1.1 Phân tích Hệ thống Common Rail

Phần này đi sâu vào phân tích hệ thống phun nhiên liệu commonrail. Sơ đồ hệ thống nhiên liệu diesel điện tử Common Rail được trình bày một cách chi tiết, mô tả quá trình cung cấp nhiên liệu từ bể chứa đến kim phun. Bơm tiếp vận nhiên liệu, lọc nhiên liệu, và van điều khiển hút (SCV) là những thành phần quan trọng được nghiên cứu kỹ lưỡng. Ống phân phối nhiên liệu đảm bảo phân phối nhiên liệu đồng đều đến các kim phun. Cảm biến áp suất nhiên liệu đóng vai trò quan trọng trong việc điều chỉnh lượng nhiên liệu phun. Nghiên cứu cũng đề cập đến kiểm soát khí thải động cơ diesel, một yếu tố quan trọng trong việc bảo vệ môi trường. Tiêu chuẩn khí thải động cơ diesel hiện hành được xem xét để đánh giá hiệu quả của hệ thống. Chi phí vận hành động cơ diesel cũng là một yếu tố được cân nhắc trong quá trình phân tích. Việc tối ưu hóa quản lý nhiệt động cơ diesel cũng được đề cập nhằm nâng cao hiệu quả hoạt động.

1.2 Đánh giá Hiệu suất và An Toàn

Nhằm đánh giá hiệu suất động cơ diesel, nghiên cứu tập trung vào việc đo đạc và phân tích các thông số vận hành như công suất, mô men xoắn, và tiêu hao nhiên liệu. Mô phỏng động cơ diesel được sử dụng để dự đoán hiệu suất hệ thống và tối ưu hóa thiết kế. Phân tích dữ liệu động cơ diesel giúp xác định những điểm mạnh, điểm yếu và tiềm năng cải tiến của hệ thống. An toàn động cơ diesel được đảm bảo thông qua các cơ cấu bảo vệ và hệ thống cảnh báo. Bài báo động cơ diesel và các tài liệu tham khảo được sử dụng để hỗ trợ quá trình nghiên cứu. Cải tiến động cơ diesel hướng đến việc giảm thiểu khí thải độc hại và tăng cường hiệu quả nhiên liệu. Vận hành và bảo trì động cơ diesel được nhấn mạnh để duy trì hiệu suất và tuổi thọ động cơ. Nghiên cứu cũng đề cập đến điện tử ô tô, một lĩnh vực quan trọng trong việc phát triển hệ thống điều khiển động cơ hiện đại.

II. Thiết kế và Thi công Mô hình

Phần này tập trung vào thiết kế hệ thống điều khiển, bao gồm phần cứng và phần mềm. Thiết kế hệ thống nhúng được áp dụng để xây dựng mô hình. Lập trình nhúng động cơ được sử dụng để điều khiển các thành phần của hệ thống. Thiết kế khung và bộ truyền động đảm bảo hoạt động ổn định của mô hình. Mạch nguồn cho hệ thống truyền động và hệ thống điều khiển được thiết kế kỹ lưỡng. Thiết kế mạch thu thập dữ liệu và thiết kế giao diện người dùng là hai phần quan trọng. Cảm biến động cơ được sử dụng để thu thập thông tin về trạng thái hoạt động của động cơ. Bộ điều khiển động cơ xử lý thông tin từ cảm biến và điều khiển các cơ cấu chấp hành. Thiết bị thu thập dữ liệu được sử dụng để thu thập thông tin và truyền đến máy tính. Cổng giao tiếp máy tính cho phép người dùng giám sát và điều khiển hệ thống thông qua phần mềm. Phần mềm LabVIEW được sử dụng để xây dựng giao diện người dùng.

2.1 Thiết kế Phần cứng

Phần này tập trung vào thiết kế phần cứng của mô hình. Thiết kế mạch Arduino được sử dụng để xây dựng hệ thống thu thập dữ liệu. Mạch Arduino UNO SMD R3 và Mạch Arduino NANO được sử dụng để thu thập và xử lý dữ liệu. Thiết kế phần cứng mạch hiển thị cho phép hiển thị các thông số hoạt động của động cơ. LED 7 đoạn được sử dụng để hiển thị thông tin trực quan. Mạch IC 74HC 595 được sử dụng để điều khiển LED 7 đoạn. Bố trí các thiết bị trên mô hình được thiết kế để đảm bảo hiệu quả hoạt động. Sơ đồ khối bố trí các thiết bị giúp người dùng hiểu rõ hơn cấu trúc của hệ thống. Các thiết bị lắp ráp trên mô hình được lựa chọn dựa trên tiêu chí hiệu suất, độ tin cậy và chi phí. Việc kiểm tra và hiệu chỉnh động cơ được thực hiện để đảm bảo hệ thống hoạt động chính xác.

2.2 Thiết kế Phần mềm và Giao diện

Phần này tập trung vào thiết kế phần mềm và giao diện người dùng. Phần mềm LabVIEW được sử dụng để xây dựng giao diện người dùng đồ họa. Ứng dụng của phần mềm LabVIEW trong việc thu thập, xử lý và hiển thị dữ liệu được trình bày chi tiết. Giao diện LabVIEW cho phép người dùng theo dõi các thông số hoạt động của động cơ một cách trực quan. Sơ đồ khối bảng giao diện giúp người dùng hiểu rõ chức năng của các thành phần trong giao diện. Xây dựng giao diện trên phần mềm LabVIEW đòi hỏi kiến thức về lập trình và kỹ thuật điều khiển. Phân tích dữ liệu động cơ được thực hiện thông qua giao diện LabVIEW. Kiểm nghiệm kết quả thông qua phần mềm Techstream đảm bảo tính chính xác và độ tin cậy của hệ thống. Mô hình toán học động cơ được sử dụng để mô phỏng và phân tích hoạt động của động cơ.

III. Kết quả Nghiên cứu và Ứng dụng

Phần này trình bày kết quả nghiên cứu, bao gồm mô hình hoạt động ổn định, hiển thị thông số rõ ràng. Mô hình triển khai hệ thống điều khiển động cơ diesel điện tử Common rail đã được xây dựng thành công. Thiết bị thu thập dữ liệu, cổng kết nối máy tính, và máy chẩn đoán hoạt động hiệu quả. Hiệu quả nghiên cứu thể hiện ở sự linh hoạt, tiết kiệm và trực quan của mô hình. Phương thức chuyển giao kết quả nghiên cứu được đề cập đến. Khả năng áp dụng của mô hình trong các cơ sở đào tạo ngành công nghệ kỹ thuật ô tô rất cao. Mô hình này đóng góp vào việc nâng cao chất lượng giảng dạy và nghiên cứu khoa học tại HCMUTE. Nghiên cứu HCMUTE trong lĩnh vực này có ý nghĩa quan trọng đối với sự phát triển công nghệ ô tô trong nước. Nghiên cứu khoa học HCMUTE luôn hướng đến việc ứng dụng thực tiễn.

3.1 Đánh giá Kết quả

Kết quả đạt được của đề tài bao gồm việc xây dựng thành công mô hình triển khai hệ thống điều khiển động cơ diesel điện tử Common rail. Mô hình hoạt động ổn định trong các chế độ khác nhau và hiển thị thông số chính xác trên các cụm LED và máy tính. Dữ liệu thu thập được cho thấy sự chính xác cao của hệ thống. Kết quả kiểm nghiệm bằng phần mềm Techstream khẳng định tính tin cậy của mô hình. Luận văn động cơ diesel đã tổng hợp đầy đủ các kết quả nghiên cứu. Phát triển động cơ diesel thông qua nghiên cứu này sẽ tạo ra nhiều cơ hội cho ngành công nghiệp ô tô Việt Nam. Đề tài nghiên cứu này có ý nghĩa thiết thực cho việc giảng dạy và học tập tại các trường đại học kỹ thuật.

3.2 Ứng dụng Thực tiễn

Mô hình này có thể được ứng dụng rộng rãi trong lĩnh vực giáo dục và đào tạo. Ứng dụng động cơ diesel trong thực tiễn sẽ giúp sinh viên hiểu rõ hơn về nguyên lý hoạt động của hệ thống. Mô hình có tính trực quan cao, giúp sinh viên dễ dàng nắm bắt kiến thức. Mô hình có thể được sử dụng làm công cụ hỗ trợ giảng dạy và nghiên cứu. Báo cáo nghiên cứu này cung cấp thông tin đầy đủ về thiết kế, thi công và vận hành mô hình. Nghiên cứu này đóng góp vào việc nâng cao chất lượng đào tạo nguồn nhân lực trong lĩnh vực kỹ thuật ô tô. Mô hình này cũng có thể được sử dụng để nghiên cứu và phát triển các công nghệ mới trong tương lai. Điện tử ô tô là một lĩnh vực tiềm năng để ứng dụng kết quả nghiên cứu này.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh công nghệ điều khiển động cơ diesel điện tử ngày càng phát triển mạnh mẽ trên thế giới, việc ứng dụng hệ thống Common Rail đã trở thành xu hướng chủ đạo trong ngành công nghiệp ô tô. Theo ước tính, hệ thống này được sử dụng rộng rãi trên các loại xe tải và ô tô con nhằm nâng cao hiệu suất động cơ và giảm thiểu khí thải. Tuy nhiên, tại Việt Nam, việc đào tạo và nghiên cứu về hệ thống điều khiển động cơ diesel điện tử Common Rail còn hạn chế, đặc biệt là thiếu các mô hình thực hành trực quan và thiết bị hỗ trợ thu thập dữ liệu.

Luận văn thạc sĩ này tập trung nghiên cứu thiết kế và thi công mô hình triển khai hệ thống điều khiển động cơ diesel điện tử Common Rail, với mục tiêu phục vụ công tác giảng dạy và tạo điều kiện thuận lợi cho giáo viên, sinh viên trong việc thực hành và nghiên cứu. Nghiên cứu được thực hiện trong khoảng thời gian từ tháng 3 đến tháng 12 năm 2017 tại Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh.

Mô hình được thiết kế dựa trên động cơ Toyota Hilux 2KD-FTV với dung tích 2492 cc, công suất cực đại 75 kW tại 3600 vòng/phút và mô men xoắn cực đại 260 Nm. Việc triển khai mô hình không chỉ giúp sinh viên tiếp cận nhanh chóng với hệ thống điều khiển diesel điện tử mà còn tạo nền tảng phát triển công nghệ kết nối IoT trong tương lai. Các chỉ số hiệu quả như độ ổn định hoạt động và khả năng hiển thị thông số trên cụm LED và máy tính được đánh giá cao, đáp ứng tốt yêu cầu đào tạo và nghiên cứu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: hệ thống nhiên liệu diesel điện tử Common Rail và hệ thống điều khiển điện tử động cơ. Hệ thống Common Rail bao gồm các thành phần như bơm cao áp HP3, ống phân phối nhiên liệu chung, van điều khiển hút SCV, và các cảm biến áp suất, nhiệt độ, vị trí. Hệ thống điều khiển điện tử sử dụng ECU (Electronic Control Unit) và EDU (Electronic Drive Unit) để điều khiển kim phun nhiên liệu với điện áp cao, đảm bảo phun nhiên liệu chính xác và hiệu quả.

Các khái niệm chuyên ngành được áp dụng gồm:

• Cảm biến vị trí trục cam (G) và trục khuỷu (Ne): xác định vị trí và tốc độ động cơ.
• Van điều khiển hút SCV: điều chỉnh lượng nhiên liệu cấp vào bơm cao áp.
• Cảm biến áp suất nhiên liệu và cảm biến nhiệt độ: giám sát và điều chỉnh áp suất, nhiệt độ nhiên liệu trong hệ thống.
• Mạch thu thập dữ liệu và giao tiếp máy tính: sử dụng Arduino UNO SMD R3, Arduino NANO kết hợp với phần mềm LabVIEW để thu thập và hiển thị dữ liệu.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp giữa nghiên cứu lý thuyết và thiết kế thi công thực nghiệm. Cỡ mẫu nghiên cứu là mô hình động cơ Toyota Hilux 2KD-FTV cùng các thiết bị cảm biến và mạch điện tử được lựa chọn dựa trên tính phổ biến và khả năng ứng dụng thực tế. Phương pháp chọn mẫu thiết bị dựa trên tiêu chí ổn định, tiết kiệm điện năng và khả năng kết nối với máy tính.

Phân tích dữ liệu được thực hiện thông qua phần mềm LabVIEW và Techstream 4, cho phép thu thập tín hiệu từ các cảm biến và hiển thị trực quan trên máy tính cũng như cụm LED. Timeline nghiên cứu gồm: thu thập tài liệu (1 tháng), thiết kế và thi công mô hình (6 tháng), thử nghiệm hệ thống (2 tháng), thu xuất dữ liệu và kết nối máy tính (2 tháng), viết báo cáo (1 tháng).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hoạt động ổn định của mô hình: Mô hình triển khai hệ thống điều khiển động cơ diesel điện tử Common Rail hoạt động ổn định ở các chế độ vận hành khác nhau, với khả năng hiển thị thông số trên cụm LED và máy tính rõ ràng, đáp ứng yêu cầu đề tài.
2. Độ chính xác của cảm biến: Các cảm biến áp suất nhiên liệu, nhiệt độ khí nạp, và vị trí trục cam, trục khuỷu cho kết quả đo với sai số dưới 2%, đảm bảo độ tin cậy trong quá trình điều khiển.
3. Tiết kiệm điện năng: Hệ thống truyền động sử dụng biến tần 1 pha kết hợp motor 3 pha giúp tiết kiệm điện năng đáng kể so với các mô hình truyền thống sử dụng nguồn điện 3 pha.
4. Khả năng thu thập và xử lý dữ liệu: Thiết bị thu thập dữ liệu kết hợp Arduino và phần mềm LabVIEW cho phép thu thập tín hiệu đa dạng, xử lý và hiển thị trực quan, hỗ trợ tốt cho công tác giảng dạy và nghiên cứu.

Thảo luận kết quả

Nguyên nhân chính của sự ổn định và hiệu quả của mô hình là do thiết kế hệ thống truyền động và mạch điều khiển được tối ưu hóa, đồng thời sử dụng các cảm biến chất lượng cao với sai số thấp. So với các nghiên cứu trước đây chủ yếu tập trung vào mô hình động cơ xăng hoặc chỉ nghiên cứu từng bộ phận riêng lẻ, mô hình này triển khai toàn bộ hệ thống điều khiển diesel điện tử Common Rail, bao gồm cả các cảm biến và cơ cấu chấp hành, tạo điều kiện thực hành sát với thực tế.

Dữ liệu thu thập được có thể được trình bày qua các biểu đồ điện áp – nhiệt độ, áp suất – điện áp, hoặc dạng xung tín hiệu cảm biến, giúp sinh viên và giảng viên dễ dàng phân tích và đánh giá hiệu suất hệ thống. Kết quả này cũng mở ra hướng phát triển công nghệ IoT trong lĩnh vực điều khiển động cơ diesel điện tử, góp phần nâng cao chất lượng đào tạo kỹ sư công nghệ ô tô.

Đề xuất và khuyến nghị

1. Triển khai rộng rãi mô hình trong đào tạo: Các cơ sở đào tạo ngành công nghệ kỹ thuật ô tô nên áp dụng mô hình điều khiển động cơ diesel điện tử Common Rail để nâng cao hiệu quả giảng dạy và thực hành, dự kiến trong vòng 1-2 năm tới.
2. Phát triển hệ thống kết nối IoT: Nghiên cứu tiếp tục phát triển các thiết bị thu thập dữ liệu và giao tiếp máy tính theo hướng kết nối IoT, nhằm nâng cao khả năng giám sát và điều khiển từ xa, thực hiện trong 3 năm tới.
3. Cập nhật và mở rộng bộ cảm biến: Bổ sung thêm các loại cảm biến mới như cảm biến khí thải, cảm biến rung động để mở rộng phạm vi nghiên cứu và ứng dụng, thực hiện trong 1 năm tiếp theo.
4. Đào tạo kỹ thuật viên chuyên sâu: Tổ chức các khóa đào tạo chuyên sâu về hệ thống điều khiển diesel điện tử và kỹ thuật thu thập dữ liệu cho giảng viên và sinh viên, nhằm nâng cao năng lực thực hành và nghiên cứu, triển khai ngay trong năm học tiếp theo.

Đối tượng nên tham khảo luận văn

1. Giảng viên và sinh viên ngành công nghệ ô tô: Giúp nâng cao kiến thức thực hành về hệ thống điều khiển động cơ diesel điện tử, hỗ trợ nghiên cứu và phát triển kỹ năng kỹ thuật.
2. Kỹ thuật viên bảo trì và sửa chữa ô tô: Cung cấp kiến thức chuyên sâu về cấu tạo, nguyên lý hoạt động và phương pháp chẩn đoán hệ thống Common Rail, nâng cao hiệu quả công việc thực tế.
3. Nhà nghiên cứu và phát triển công nghệ ô tô: Là tài liệu tham khảo quan trọng cho các dự án nghiên cứu về điều khiển động cơ, cảm biến và hệ thống thu thập dữ liệu.
4. Các cơ sở đào tạo nghề và trung tâm đào tạo kỹ thuật: Hỗ trợ xây dựng chương trình đào tạo thực hành hiện đại, trực quan và sinh động, tăng tính hấp dẫn và hiệu quả đào tạo.

Câu hỏi thường gặp

1. Mô hình điều khiển động cơ diesel điện tử Common Rail có ưu điểm gì so với mô hình động cơ xăng?
   Mô hình diesel Common Rail cho phép điều khiển phun nhiên liệu chính xác hơn, tiết kiệm nhiên liệu và giảm khí thải, đồng thời mô hình này giúp sinh viên hiểu rõ hơn về hệ thống điều khiển phức tạp của động cơ diesel.

2. Thiết bị thu thập dữ liệu sử dụng công nghệ gì?
   Thiết bị sử dụng kết hợp hai bo mạch Arduino UNO SMD R3 và Arduino NANO, kết nối với phần mềm LabVIEW để thu thập, xử lý và hiển thị dữ liệu một cách trực quan và chính xác.

3. Làm thế nào để đảm bảo độ chính xác của các cảm biến trong mô hình?
   Các cảm biến được kiểm tra điện trở và điện áp theo tiêu chuẩn kỹ thuật, với sai số đo dưới 2%, đảm bảo độ tin cậy trong quá trình vận hành và thu thập dữ liệu.

4. Mô hình có thể áp dụng cho các loại động cơ diesel khác không?
   Mô hình được thiết kế dựa trên động cơ Toyota Hilux 2KD-FTV nhưng có thể điều chỉnh và mở rộng để áp dụng cho các loại động cơ diesel điện tử Common Rail khác với các thông số kỹ thuật tương tự.

5. Phần mềm LabVIEW có vai trò gì trong nghiên cứu này?
   LabVIEW được sử dụng để xây dựng giao diện thu thập và hiển thị dữ liệu từ các cảm biến, giúp người dùng dễ dàng quan sát và phân tích các thông số vận hành của động cơ trong thời gian thực.

Kết luận

• Đã thiết kế và thi công thành công mô hình hệ thống điều khiển động cơ diesel điện tử Common Rail dựa trên động cơ Toyota Hilux 2KD-FTV.
• Mô hình hoạt động ổn định, các cảm biến và thiết bị thu thập dữ liệu cho kết quả chính xác, đáp ứng yêu cầu giảng dạy và nghiên cứu.
• Hệ thống truyền động sử dụng biến tần 1 pha – motor 3 pha giúp tiết kiệm điện năng hiệu quả.
• Thiết bị thu thập dữ liệu và giao tiếp máy tính qua LabVIEW và Techstream hỗ trợ trực quan sinh động cho công tác đào tạo.
• Đề xuất mở rộng ứng dụng mô hình trong đào tạo, phát triển công nghệ IoT và đào tạo kỹ thuật viên chuyên sâu trong thời gian tới.

Luận văn này là tài liệu quý giá cho các cơ sở đào tạo và nghiên cứu trong lĩnh vực công nghệ ô tô, góp phần nâng cao chất lượng đào tạo và thúc đẩy phát triển công nghệ điều khiển động cơ diesel điện tử tại Việt Nam. Để tiếp tục phát triển, các đơn vị đào tạo và nghiên cứu nên áp dụng và mở rộng mô hình, đồng thời đầu tư vào công nghệ thu thập và xử lý dữ liệu hiện đại.

Trích đoạn nội dung tài liệu

MỞ ĐẦU 1. TỔNG QUAN TÌNH HÌNH NGHIÊN CỨU THUỘC LĨNH VỰC CỦA ĐỀ TÀI Ở TRONG VÀ NGOÀI NƯỚC 1. Ngoài nước (phân tích, đánh giá tình hình nghiên cứu thuộc lĩnh vực của đề tài trên thế giới, liệt kê danh mục các công trình nghiên cứu, tài liệu có liên quan đến đề tài được trích dẫn khi đánh giá tổng quan) Hiện nay lãnh vực về công nghệ điều khiển động cơ bằng điện tử đối với động cơ diesel trên thế giới đang phát triển rất mạnh mẽ, nó được ứng dụng hầu hết trên các loại ôtô tải và trên ôtô con. Trong đó việc đào tạo kiểm tra chẩn đoán hệ thống điều khiển động cơ rất quan trọng.

Ở nước ngoài, để đào tạo kỹ thuật viên chẩn đoán hệ thống điện thì hầu như người ta sử dụng phần mềm mô phỏng chứ không sử dụng mô hình. Tuy nhiên, cách này sẽ làm người kỹ thuật viên khó lòng hình dung và làm quen khi thao tác thực tế trên xe. Ngoài ra ở các nước chỉ chú trọng nghiên cứu các băng thử, thiết bị khảo nghiệm cho bơm cao áp, kim phun trong lĩnh vực diesel điện tử chứ không nhiều những mô hình triển khai toàn bộ các bộ phận trên động cơ như các cảm biến, các cơ cấu chấp hành được hoạt động như trên động cơ thực tế. Trong nước (phân tích, đánh giá tình hình nghiên cứu thuộc lĩnh vực của đề tài ở Việt Nam, liệt kê danh mục các công trình nghiên cứu, tài liệu có liên quan đến đề tài được trích dẫn khi đánh giá tổng quan) Hiện nay, trường ta chế tạo rất đa dạng và nhiều chủng loại các mô hình hệ thống điện điều khiển động cơ nhưng chỉ thực hiện trên động cơ phun xăng điện tử, chưa có mô hình nào triển khai về hệ thống điều khiển động cơ diesel điện tử Common rail vì vậy việc nghiên cứu mô hình về hệ thống điều khiển động cơ diesel điện tử Common rail thì rất hạn chế nên việc giảng dạy và học tập sinh viên gặp nhiều khó khăn.

Đồng thời khi tham khảo một số các mô hình thiết bị các trường bạn và các cơ sở sản xuất thiết bị dạy nghề không đáp ứng được sự tiện dụng trong quá trình dạy học ( phải sử dụng nguồn điện 3 pha ) cũng như chưa đáp ứng được tính trực quan sinh động để thu hút người học và các thiết bị đi kèm như thiết bị thu xuất dữ liệu, cổng giao tiếp máy tính…để phục vụ cho công tác đào tạo và nghiên cứu khoa học. Danh mục các công trình đã công bố thuộc lĩnh vực của đề tài của chủ nhiệm và những thành viên tham gia nghiên cứu (họ và tên tác giả; bài báo; ấn phẩm; các yếu tố về xuất bản). - Đề tài NCKH cấp trường: Chủ nhiệm đề tài: Nguyễn Kim: Thiết kế, lắp ráp mạch đánh lửa transistor ( Igniter ) dùng cho môn học thực tập động cơ I ( T2014 ) – Bài báo Nội san Khoa CKĐ - Đề tài NCKH cấp trường: Chủ nhiệm đề tài: Nguyễn Kim: Nghiên cứu, thiết kế chế tạo mô hình các loại van tự động điều chỉnh tốc độ không tải động cơ ( ISC ) ( T2015 ) – Bài báo Nội san Khoa CKĐ - Đề tài NCKH cấp trường: Chủ nhiệm đề tài: Nguyễn Kim: Nghiên cứu, thiết kế lắp ráp mạch kiểm tra các tín hiệu cơ bản trên động cơ sử dụng LED ( T2016 ) – Bài báo Nội san Khoa CKĐ - Đề tài NCKH cấp trường trọng điểm: Chủ nhiệm đề tài: Nguyễn Kim: Mô hình hệ thống điều khiển động cơ Mitsubishi Galant: ( T2011-10TĐ ) – Bài báo Nội san Khoa CKĐ 2. TÍNH CẤP THIẾT CỦA ĐỀ TÀI Hiện nay các mô hình hệ thống điện điều khiển động cơ chủ yếu các hệ thống về điều khiển đánh lửa và nhiên liệu cũng như các cảm biến nhiều chủng loại nhưng chủ yếu được thực hiện cho động cơ xăng.

Hiện nay trường ta chưa có mô hình triển khai về hệ thống điều khiển động cơ diesel điện tử ( Common rail) Vì vậy trong quá trình thực tập hệ thống điều khiển động cơ đối với động cơ diesel điện tử gặp nhiều khó khăn trong việc tiếp thu cũng như các nghiên cứu các cảm biến, cơ cấu chấp hành trên động cơ diesel điện tử và việc giảng dạy cũng gặp nhiều hạn chế. Do đó, việc nghiên cứu thiết kế thi công mô hình triển khai hệ thống điều khiển động cơ diesel điện tử - Common rail thực hiện là rất cần thiết, nhất là trong lãnh vực đào tạo kỹ sư công nghệ của Trường ta. MỤC TIÊU ĐỀ TÀI - Nhằm phục vụ cho công tác giảng dạy và tạo điều kiện thuận lợi cho giáo viên hướng dẫn sinh viên trong việc thực hành, nghiên cứu hệ thống điện điều khiển động cơ diesel điện tử. - Giúp cho sinh viên tiếp thu nhanh, tạo điều kiện cho sinh viên nghiên cứu về lĩnh vực hệ thống điều khiển diesel điện tử.

15 Luan van - Nghiên cứu thiết kế và thi công mô hình triển khai hệ thống điều khiển động cơ diesel điện tử Common rail. - Nghiên cứu, thiết kế, chế tạo thiết bị thu thập dữ liệu, cổng giao tiếp máy tính tạo nền tảng để phát triển công nghệ kết nối IoT. CÁCH TIẾP CẬN, PHƯƠNG PHÁP NGHIÊN CỨU 4. Cách tiếp cận - Nguyên lý hoạt động các cảm biến, ECU, cơ cấu chấp hành trên hệ thống điều khiển động cơ diesel điện tử common rail.

- Các khối, bo mạch trên thị trường và lập trình để thu thập dữ liệu, kết nối máy tính 4. Phương pháp nghiên cứu - Phương pháp nghiên cứu lý thuyết, thiết kế thi công. - Phương pháp bố trí thực nghiệm. ĐỐI TƯỢNG, PHẠM VI NGHIÊN CỨU 5.

Đối tượng nghiên cứu - Hệ thống điều khiển động cơ diesel điện tử - Các phần mềm và bo mạch thu thập dữ liệu 5. Phạm vi nghiên cứu: - Hệ thống điều khiển động cơ diesel điện tử Common rail - Thiết bị thu thập các dữ liệu cơ bản trên động cơ 6. NỘI DUNG NGHIÊN CỨU VÀ TIẾN ĐỘ THỰC HIỆN 6. Nội dung nghiên cứu: - Nghiên cứu lý thuyết về hệ thống điện điều khiển động cơ diesel điện tử.

- Nghiên cứu về hoạt động các cảm biến, ECU, cơ cấu chấp hành trên động cơ - Nghiên cứu thiết kế thi công mô hình triển khai hệ thống điện điều khiển động cơ diesel điện tử Common rail, hệ thống thông tin và cổng kết nối máy tính 6. Tiến độ thực hiện: - Thu thập tài liệu: 1 tháng - Thiết kế, thi công mô hình: 6 tháng - Thử nghiệm hệ thống: 2 tháng - Thu xuất dữ liệu và kết nối máy tính: 2 tháng - Viết thuyết minh, báo cáo: 1 tháng 16 Luan van NỘI DUNG CHƯƠNG 1: CƠ SỞ LÝ THUYẾT VỀ HỆ THỐNG NHIÊN LIỆU DIESEL ĐIỆN TỬ COMMON RAIL 1. THÔNG SỐ KỸ THUẬT ĐỘNG CƠ TOYOTA HILUX 2KD - FTV Hạng mục Thông số Số xy lanh và cách bố trí 4 xy lanh thẳng hàng 16 van, DOHC, dẫn động bằng đai và Hệ thống phối khí bánh răng Hệ thống nhiên liệu Diesel Common rail Dung tích làm việc 2492 cc Đường kính* hành trình piston 92,00*93,80mm Tỉ số nén 18,5 Công suất cực đại 75kW/3600 v/p Momen xoắn cực đại 260N.1: Thông số kỹ thuật động cơ 2KD - FTV 17 Luan van 1. HỆ THỐNG NHIÊN LIỆU DIESEL ĐIỆN TỬ COMMON RAIL 1.1 Sơ đồ tổng quát hệ thống nhiên liệu diesel điện tử - Common rail Hình 1.1: Sơ đồ tổng quát hệ thống nhiên liệu diesel Common rail 1.

Sơ đồ hệ thống nhiên liệu diesel điện tử Common rail Toyota Hilux Hình 1.2: Sơ đồ hệ thống nhiên liệu Common rail Toyota Hilux 18 Luan van 1. HỆ THỐNG ĐIỆN ĐIỀU KHIỂN ĐỘNG CƠ TOYOTA HILUX - 2KD-FTV 1. Sơ đồ hệ thống điện điều khiển động cơ Toyota Hilux - 2KD-FTV 19 Luan van Hình 1.1: Sơ đồ hệ thống điện điều khiển động cơ Toyota Hilux - 2KD-FTV 20 Luan van 1.2 Sơ đồ các chân cực của ECU Hình 1.4: Sơ đồ chân giắc A Hình 1.5: Sơ đồ chân giắc B 21 Luan van Hình 1.6: Sơ đồ chân giắc D Hình 1.7: Sơ đồ chân giắc E 22 Luan van 1. Mạch điện cấp nguồn cho hệ thống điện điều khiển (cầu chì – relay) Hình 1.8: Mạch điện cầu chì rơ – le cung cấp cho hệ thống 1.

Mạch điện cấp nguồn cho ECU Hình 1.2: Mạch điện cấp nguồn cho ECU 23 Luan van Nguyên lý hoạt động: Khi khóa điện bật sang vị trí ON, điện dương nguồn  qua khóa điện  qua cầu chì IGN  đến chân IGSW của ECU. Khi đó, ECU cấp điện áp dương ra chân MREL  Đến cuộn dây rơ le chính (MAIN RELAY)  làm đóng tiếp điểm rơ le chính  điện áp dương được cấp đến chân +B của ECU qua tiếp điểm rơ le. Mạch cấp nguồn cho EDU Hình 1.10: Mạch điện cấp nguồn cho EDU Khi bật khóa điện (IG/SW) sang vị trí ON, ECU tiếp mass chân EDUREL làm đóng tiếp điểm rơ le EDU lúc này sẽ có điện áp cấp đến chân +B của EDU - Nguyên lý hoạt động: EDU nhận tín hiệu yêu cầu phun từ ECU, EDU (khuếch đại điện áp từ 12V  85V) cấp điện đến kim phun để mở kim phun, nhiên liệu có áp suất cao đang chờ sẵn trong ống phân phối sẽ phun vào buồng đốt khi kim mở và dứt phun khi EDU ngừng cấp điện cho kim phun. 24 Luan van CHƯƠNG 2: KẾT CẤU VÀ NGUYÊN LÝ HOẠT ĐỘNG CÁC BỘ PHẬN, HỆ THỐNG TRÊN ĐỘNG CƠ DIESEL COMMON RAIL 2.

HỆ THỐNG CUNG CẤP NHIÊN LIỆU 2.1 Sơ đồ hệ thống nhiên liệu Hình 2.3: Sơ đồ hệ thống nhiên liệu Common rail 1. Thùng nhiên liệu 4. Ống phân phối (Ống Rail) 2. Lọc nhiên liệu 5.

Bơm cao áp 25 Luan van 2. Lọc nhiên liệu - Cấu tạo: Hình 2.2: Cấu tạo lọc nhiên liệu - Nguyên lý hoạt động: Dùng lọc nhiên liệu không thích hợp có thể dẫn đến hư hỏng cho các thành phần của bơm, van phân phối và kim phun. Bộ lọc nhiên liệu lọc sạch nhiên liệu trước khi đến cụm bơm cao áp, và do đó ngăn ngừa sự mài mòn nhanh các chi tiết của bơm. Nước lọt vào hệ thống nhiên liệu có thể làm hư hỏng hệ thống ở dạng ăn mòn.

Tương tự với các hệ thống nhiên liệu khác, hệ thống Common Rail cũng cần một bộ lọc nhiên liệu có bình chứa nước, từ đó nước sẽ được xả qua nút xả nước trên lọc. Khi nước lắng đọng dâng lên đến một mức nào đó nó sẽ làm cho công tắc báo nước lắng đọng báo tín hiệu về ECU, ECU sẽ báo cho tài xế biết thông qua đèn báo nhiên liệu.
