Luận Văn Thạc Sĩ HCMUTE Về Điều Khiển Động Cơ 5 Pha Sử Dụng Phương Pháp FOC

Luận văn thạc sĩ nghiên cứu hcmute điều khiển động cơ 5 pha bằng phương pháp foc, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện pháp hoàn thiện trong lĩnh vực .

• Tác giả: Phan Hoàng Ân
• Người hướng dẫn: TS. Nguyễn Thanh Phương
• Trường học: Trường Đại Học Sư Phạm Kỹ Thuật Thành Phố Hồ Chí Minh
• Chuyên ngành: Thiết Bị, Mạng Và Nhà Máy Điện
• Đề tài: Điều Khiển Động Cơ 5 Pha Bằng Phương Pháp FOC
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. So sánh động cơ KĐB 3 pha và động cơ KĐB nhiều pha
• 1.2. Tình hình nghiên cứu trong và ngoài nước
• 1.3. Mục tiêu, đối tượng nghiên cứu và phương pháp nghiên cứu
• 2. CHƯƠNG 2: BỘ BIẾN TẦN
• 2.1. Bộ nghịch lưu áp đa bậc
• 2.1.1. Cấu trúc cơ bản của bộ nghịch lưu áp đa bậc
• 2.1.2. Cấu trúc bộ nghịch lưu dạng Cascade
• 2.1.3. Cấu trúc bộ nghịch lưu áp chứa bộ diod kẹp
• 2.1.4. Cấu trúc tụ điện thay đổi
• 2.1.5. Cấu hình của bộ nghịch lưu áp 2 bậc 5 pha
• 2.1.5.1. Các trạng thái đóng ngắt
• 3. CHƯƠNG 3: PHƯƠNG PHÁP ĐIỀU CHẾ ĐỘ RỘNG XUNG ĐỐI VỚI ĐỘNG CƠ 5 PHA
• 3.1. Các dạng sóng trong kỹ thuật điều chế PWM
• 3.2. Các phương pháp điều chế độ rộng xung
• 3.2.1. Phương pháp điều chế độ rộng xung sin SH-PWM
• 3.2.2. Phương pháp điều chế độ rộng xung cải biến SFO-PWM
• 3.2.3. Điều chế độ rộng xung động cơ 5 pha
• 4. MÔ HÌNH TOÁN ĐỘNG CƠ NĂM PHA - XÂY DỰNG ĐỘNG CƠ NĂM PHA DÙNG MATLAB
• 4.1. Mô hình toán động cơ 5 pha
• 4.1.1. Phương trình điện áp trên 5 cuộn dây
• 4.1.2. Mô hình liên tục của động cơ KĐB trên hệ tọa độ stator
• 4.1.3. Mô hình của động cơ KĐB trên hệ tọa độ từ thông rotor
• 4.1.4. Xây dựng động cơ KĐB 5 pha dùng Matlab
• 5. ĐIỀU KHIỂN ĐỘNG CƠ 5 PHA BẰNG PHƯƠNG PHÁP FOC – MÔ PHỎNG TRÊN PHẦN MỀM MATLAB
• 5.1. Mô hình điều khiển
• 5.2. Mô phỏng điều khiển động cơ
• 5.2.1. Các kết quả đạt được
• 5.2.2. Hướng phát triển
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan

Chương này giới thiệu về động cơ 5 pha và so sánh với động cơ 3 pha. Động cơ 5 pha có nhiều ưu điểm như khả năng hoạt động ổn định hơn khi mất pha, giúp tăng độ tin cậy trong các ứng dụng quan trọng. Việc sử dụng phương pháp FOC (Field Oriented Control) cho phép điều khiển chính xác hơn, tối ưu hóa hiệu suất của động cơ. Nghiên cứu cho thấy rằng động cơ nhiều pha có thể giảm biên độ và tăng tần suất mô-men xoắn, từ đó cải thiện hiệu suất tổng thể. Đặc biệt, động cơ 5 pha có thể hoạt động bình thường ngay cả khi mất một hoặc hai pha, điều này làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng yêu cầu độ tin cậy cao.

1.1. So sánh động cơ KĐB 3 pha và động cơ KĐB nhiều pha

Động cơ KĐB 3 pha thường gặp phải vấn đề hiệu suất khi mất pha, trong khi động cơ KĐB nhiều pha, đặc biệt là động cơ 5 pha, có khả năng duy trì hoạt động tốt hơn trong các tình huống này. Việc tăng số lượng pha giúp giảm thiểu các vấn đề liên quan đến sóng hài và cải thiện độ tin cậy. Nghiên cứu cho thấy rằng động cơ 5 pha có thể cung cấp mô-men xoắn cao hơn và hiệu suất tốt hơn so với động cơ 3 pha trong các điều kiện tương tự.

1.2. Tình hình nghiên cứu trong và ngoài nước

Nghiên cứu về động cơ 5 pha đã được thực hiện ở nhiều nơi trên thế giới, với nhiều ứng dụng trong các lĩnh vực như hàng không và công nghiệp. Các nghiên cứu cho thấy rằng động cơ nhiều pha có thể cải thiện đáng kể hiệu suất và độ tin cậy. Các ứng dụng thực tiễn của động cơ 5 pha trong các hệ thống truyền động điện đã được chứng minh là hiệu quả hơn so với các hệ thống truyền động sử dụng động cơ 3 pha.

II. Bộ Biến Tần

Chương này tập trung vào cấu trúc và hoạt động của bộ biến tần trong hệ thống điều khiển động cơ 5 pha. Bộ biến tần là thiết bị quan trọng giúp chuyển đổi điện năng từ nguồn DC sang AC, cho phép điều khiển tốc độ và mô-men xoắn của động cơ. Cấu trúc của bộ biến tần đa bậc được trình bày chi tiết, bao gồm các loại như bộ nghịch lưu áp đa bậc và bộ nghịch lưu dạng diode kẹp. Việc sử dụng bộ biến tần hiệu quả có thể cải thiện đáng kể hiệu suất của hệ thống điều khiển.

2.1. Cấu trúc cơ bản của bộ nghịch lưu áp đa bậc

Bộ nghịch lưu áp đa bậc có cấu trúc phức tạp hơn so với bộ nghịch lưu thông thường, cho phép tạo ra nhiều mức điện áp khác nhau. Điều này giúp cải thiện chất lượng điện áp đầu ra và giảm thiểu sóng hài. Cấu trúc này cũng cho phép điều khiển chính xác hơn, từ đó tối ưu hóa hiệu suất của động cơ 5 pha. Việc áp dụng công nghệ này trong các hệ thống điều khiển hiện đại đã mang lại nhiều lợi ích cho các ứng dụng công nghiệp.

2.2. Các trạng thái đóng ngắt

Các trạng thái đóng ngắt trong bộ nghịch lưu ảnh hưởng trực tiếp đến hiệu suất của động cơ. Việc điều khiển chính xác các trạng thái này giúp tối ưu hóa quá trình chuyển đổi năng lượng và giảm thiểu tổn thất. Nghiên cứu cho thấy rằng việc áp dụng các phương pháp điều khiển hiện đại có thể cải thiện đáng kể hiệu suất của hệ thống điều khiển động cơ 5 pha.

III. Phương Pháp Điều Chế Độ Rộng Xung

Chương này trình bày các phương pháp điều chế độ rộng xung (PWM) cho động cơ 5 pha. Phương pháp PWM cho phép điều khiển chính xác điện áp và dòng điện cung cấp cho động cơ, từ đó tối ưu hóa hiệu suất và giảm thiểu sóng hài. Các phương pháp điều chế như SH-PWM và SFO-PWM được phân tích chi tiết, cho thấy sự khác biệt trong hiệu suất và ứng dụng thực tiễn. Việc áp dụng các phương pháp này trong điều khiển động cơ 5 pha đã chứng minh được hiệu quả trong việc cải thiện độ tin cậy và hiệu suất.

3.1. Các dạng sóng trong kỹ thuật điều chế PWM

Các dạng sóng trong kỹ thuật điều chế PWM đóng vai trò quan trọng trong việc xác định hiệu suất của động cơ. Việc lựa chọn dạng sóng phù hợp có thể giúp giảm thiểu sóng hài và cải thiện chất lượng điện áp đầu ra. Nghiên cứu cho thấy rằng việc sử dụng các dạng sóng tối ưu có thể nâng cao đáng kể hiệu suất của động cơ 5 pha.

3.2. Phương pháp điều chế độ rộng xung cải biến SFO PWM

Phương pháp SFO-PWM là một trong những phương pháp tiên tiến trong điều khiển động cơ 5 pha. Phương pháp này cho phép điều chỉnh độ rộng xung một cách linh hoạt, từ đó tối ưu hóa hiệu suất và giảm thiểu sóng hài. Việc áp dụng phương pháp này trong các hệ thống điều khiển hiện đại đã mang lại nhiều lợi ích cho các ứng dụng công nghiệp.

Nội dung chính

Tổng quan nghiên cứu

Động cơ không đồng bộ nhiều pha, đặc biệt là động cơ 5 pha, đang ngày càng được quan tâm trong lĩnh vực truyền động điện do những ưu điểm vượt trội so với động cơ 3 pha truyền thống. Theo ước tính, khoảng 75-80% hệ truyền động điện hiện nay không yêu cầu điều chỉnh tốc độ, tuy nhiên 20-25% còn lại đòi hỏi điều khiển tốc độ chính xác để phù hợp với đặc tính tải. Động cơ 5 pha có khả năng hoạt động ổn định ngay cả khi mất một hoặc hai pha, nhờ tính đối xứng không gian của cuộn dây stato, điều này làm tăng độ tin cậy và hiệu suất trong các ứng dụng quan trọng như ô tô điện, máy phát điện gió, và các hệ thống truyền động công nghiệp.

Mục tiêu nghiên cứu của luận văn là mô phỏng và phát triển phương pháp điều khiển định hướng từ trường (Field Oriented Control - FOC) cho động cơ 5 pha, nhằm nâng cao hiệu quả điều khiển và khả năng vận hành ổn định của động cơ trong các điều kiện làm việc khác nhau. Phạm vi nghiên cứu tập trung vào mô hình toán học động cơ 5 pha và bộ nghịch lưu áp đa bậc, sử dụng phần mềm Matlab để xây dựng và mô phỏng hệ thống điều khiển. Nghiên cứu có ý nghĩa quan trọng trong việc phát triển các hệ thống truyền động điện hiện đại, góp phần nâng cao hiệu suất, độ bền và tính ổn định của động cơ trong các ứng dụng công nghiệp và giao thông vận tải.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: lý thuyết điều khiển định hướng từ trường (FOC) và mô hình toán học động cơ không đồng bộ nhiều pha. FOC là phương pháp điều khiển vector, cho phép điều chỉnh độc lập mô-men và từ thông của động cơ, tương tự như điều khiển động cơ một chiều, giúp cải thiện hiệu suất và đáp ứng động học của hệ thống. Mô hình toán học động cơ 5 pha được xây dựng trên cơ sở các phương trình điện áp và mô-men trong hệ quy chiếu qd, bao gồm cả thành phần cơ bản và sóng hài bậc ba, giúp mô phỏng chính xác đặc tính động học và điện từ của động cơ.

Ngoài ra, nghiên cứu còn áp dụng các khái niệm về bộ nghịch lưu áp đa bậc, đặc biệt là cấu trúc bộ nghịch lưu dạng diode kẹp (NPC) và cascade inverter, nhằm tối ưu hóa việc chuyển đổi điện áp DC sang AC cho động cơ 5 pha. Các phương pháp điều chế độ rộng xung (PWM) như SH-PWM và SFO-PWM được sử dụng để điều khiển linh kiện công suất trong bộ nghịch lưu, giảm thiểu sóng hài và tăng hiệu quả điều khiển.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các tài liệu nghiên cứu trong và ngoài nước, kết hợp với việc xây dựng mô hình toán học và mô phỏng trên phần mềm Matlab. Cỡ mẫu nghiên cứu là mô hình động cơ 5 pha với các thông số kỹ thuật cụ thể như số cực, tần số hoạt động, và cấu hình cuộn dây stato. Phương pháp chọn mẫu là mô phỏng chi tiết từng thành phần của hệ thống điều khiển và bộ nghịch lưu, nhằm đánh giá hiệu quả của phương pháp FOC trong điều khiển động cơ 5 pha.

Phân tích dữ liệu được thực hiện thông qua các biểu đồ dạng sóng điện áp, dòng điện, và mô-men xoắn, so sánh các kết quả mô phỏng với các nghiên cứu trước đây để đánh giá tính khả thi và ưu điểm của phương pháp điều khiển đề xuất. Timeline nghiên cứu kéo dài trong khoảng thời gian từ năm 2011 đến 2014, tập trung vào việc hoàn thiện mô hình, xây dựng thuật toán điều khiển và thực hiện các thử nghiệm mô phỏng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Khả năng vận hành ổn định khi mất pha: Động cơ 5 pha có thể tiếp tục hoạt động bình thường khi mất một hoặc hai pha, nhờ tính đối xứng không gian của cuộn dây stato. Mô phỏng cho thấy mô-men xoắn giảm không quá 15% khi mất một pha, trong khi động cơ 3 pha giảm trên 30%, chứng tỏ độ tin cậy cao hơn đáng kể.

2. Hiệu quả điều khiển FOC: Phương pháp điều khiển định hướng từ trường (FOC) cho phép điều chỉnh độc lập dòng điện và mô-men, giúp giảm sóng hài và tăng hiệu suất động cơ lên khoảng 10-15% so với điều khiển truyền thống. Mô phỏng trên Matlab cho thấy điện áp và dòng điện điều khiển đạt dạng sóng gần như sin chuẩn, giảm thiểu tổn hao năng lượng.

3. Ưu điểm của bộ nghịch lưu áp đa bậc: Sử dụng bộ nghịch lưu áp đa bậc dạng diode kẹp (NPC) giúp giảm điện áp đặt lên linh kiện công suất xuống khoảng 40%, đồng thời giảm tần số đóng ngắt và hiện tượng điện áp common-mode, kéo dài tuổi thọ động cơ và giảm tổn hao điện năng.

4. Phương pháp điều chế PWM cải biến (SFO-PWM): So với phương pháp SH-PWM truyền thống, SFO-PWM giảm đáng kể sóng hài bậc cao, cải thiện chất lượng điện áp đầu ra và giảm tiếng ồn động cơ. Mô phỏng cho thấy điện áp điều khiển pha A có biên độ ổn định và dạng sóng mượt mà hơn.

Thảo luận kết quả

Nguyên nhân chính của khả năng vận hành ổn định khi mất pha là do động cơ 5 pha có (m-1) bậc tự do, cho phép điều khiển dòng điện và mô-men xoắn hiệu quả ngay cả khi một số pha bị lỗi. Kết quả này phù hợp với các nghiên cứu quốc tế về động cơ đa pha trong các ứng dụng an toàn cao như hàng không và tàu điện.

Việc áp dụng FOC giúp điều khiển vector dòng điện theo hướng từ trường rotor, giảm thiểu tổn hao và tăng hiệu suất. So sánh với các nghiên cứu trước đây, phương pháp FOC cho động cơ 5 pha thể hiện ưu thế vượt trội về độ chính xác và khả năng đáp ứng nhanh.

Bộ nghịch lưu áp đa bậc dạng NPC được đánh giá cao về khả năng giảm điện áp đỉnh và sóng hài, phù hợp với các ứng dụng công suất lớn. Tuy nhiên, việc cân bằng điện áp giữa các nguồn DC và điều khiển phức tạp hơn so với bộ nghịch lưu hai bậc, đòi hỏi thuật toán điều khiển tinh vi.

Phương pháp điều chế SFO-PWM cải biến giúp giảm sóng hài bậc cao và hiện tượng điện áp offset, từ đó giảm tiếng ồn và tăng tuổi thọ động cơ. Dữ liệu mô phỏng có thể được trình bày qua biểu đồ dạng sóng điện áp và dòng điện pha, cũng như bảng so sánh hiệu suất giữa các phương pháp điều chế.

Đề xuất và khuyến nghị

1. Triển khai điều khiển FOC cho động cơ 5 pha trong thực tế: Áp dụng phương pháp FOC vào các hệ thống truyền động công nghiệp và giao thông vận tải nhằm nâng cao hiệu suất và độ tin cậy. Thời gian thực hiện dự kiến trong vòng 12 tháng, do các đơn vị sản xuất và nghiên cứu phối hợp thực hiện.

2. Phát triển bộ nghịch lưu áp đa bậc dạng NPC: Tăng cường nghiên cứu và hoàn thiện thuật toán điều khiển cân bằng điện áp DC, giảm thiểu hiện tượng điện áp common-mode. Mục tiêu giảm tổn hao điện năng ít nhất 10% trong vòng 18 tháng, do các trung tâm nghiên cứu và nhà sản xuất linh kiện điện tử đảm nhiệm.

3. Ứng dụng phương pháp điều chế SFO-PWM: Tích hợp phương pháp điều chế cải biến vào bộ điều khiển để giảm sóng hài và tiếng ồn động cơ, nâng cao tuổi thọ thiết bị. Thời gian triển khai khoảng 6-9 tháng, do các nhóm kỹ thuật điều khiển và phần mềm thực hiện.

4. Đào tạo và nâng cao năng lực chuyên môn: Tổ chức các khóa đào tạo về điều khiển vector và bộ nghịch lưu đa bậc cho kỹ sư và kỹ thuật viên trong ngành điện – điện tử. Mục tiêu nâng cao trình độ chuyên môn, đáp ứng yêu cầu công nghiệp 4.0 trong vòng 1 năm.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và nhà nghiên cứu trong lĩnh vực điện – điện tử: Luận văn cung cấp kiến thức chuyên sâu về điều khiển động cơ đa pha và bộ nghịch lưu, hỗ trợ phát triển các hệ thống truyền động hiện đại.

2. Các doanh nghiệp sản xuất thiết bị truyền động: Tham khảo để ứng dụng công nghệ điều khiển FOC và bộ nghịch lưu đa bậc, nâng cao hiệu suất sản phẩm và giảm chi phí bảo trì.

3. Giảng viên và sinh viên ngành kỹ thuật điện: Tài liệu tham khảo hữu ích cho việc giảng dạy và nghiên cứu khoa học, đặc biệt trong các môn học về điều khiển động cơ và điện tử công suất.

4. Các tổ chức nghiên cứu và phát triển công nghệ: Hỗ trợ xây dựng các dự án nghiên cứu ứng dụng động cơ đa pha trong các lĩnh vực như ô tô điện, năng lượng tái tạo và tự động hóa công nghiệp.

Câu hỏi thường gặp

1. Động cơ 5 pha có ưu điểm gì so với động cơ 3 pha?
   Động cơ 5 pha có khả năng vận hành ổn định khi mất một hoặc hai pha, giảm sóng hài và tiếng ồn, đồng thời tăng hiệu suất và độ tin cậy trong các ứng dụng yêu cầu cao.

2. Phương pháp điều khiển FOC hoạt động như thế nào?
   FOC điều khiển vector dòng điện theo hướng từ trường rotor, cho phép điều chỉnh độc lập mô-men và từ thông, giúp cải thiện hiệu suất và đáp ứng động học của động cơ.

3. Bộ nghịch lưu áp đa bậc có lợi ích gì?
   Bộ nghịch lưu áp đa bậc giảm điện áp đặt lên linh kiện công suất, giảm tổn hao và sóng hài, đồng thời kéo dài tuổi thọ động cơ và cải thiện chất lượng điện áp đầu ra.

4. Phương pháp điều chế SFO-PWM khác gì so với SH-PWM?
   SFO-PWM cải biến sóng điều khiển bằng cách thêm tín hiệu thứ tự không, giúp giảm sóng hài bậc cao và hiện tượng điện áp offset, nâng cao chất lượng điện áp và giảm tiếng ồn.

5. Ứng dụng thực tế của động cơ 5 pha là gì?
   Động cơ 5 pha được sử dụng trong ô tô điện, máy phát điện gió, truyền động công nghiệp, và các hệ thống yêu cầu độ tin cậy cao như hàng không và tàu điện.

Kết luận

• Động cơ 5 pha với phương pháp điều khiển FOC cho hiệu suất và độ tin cậy vượt trội so với động cơ 3 pha truyền thống.
• Bộ nghịch lưu áp đa bậc dạng diode kẹp (NPC) giúp giảm tổn hao và sóng hài, nâng cao tuổi thọ thiết bị.
• Phương pháp điều chế SFO-PWM cải thiện chất lượng điện áp và giảm tiếng ồn động cơ.
• Nghiên cứu mô phỏng trên Matlab chứng minh tính khả thi và hiệu quả của các giải pháp điều khiển đề xuất.
• Đề xuất triển khai ứng dụng thực tế và đào tạo chuyên môn để phát triển công nghệ động cơ đa pha trong công nghiệp.

Tiếp theo, các đơn vị nghiên cứu và doanh nghiệp nên phối hợp triển khai thử nghiệm thực tế, hoàn thiện thuật toán điều khiển và phát triển sản phẩm ứng dụng. Để biết thêm chi tiết và nhận hỗ trợ kỹ thuật, vui lòng liên hệ với tác giả hoặc các trung tâm nghiên cứu chuyên ngành.

Trích đoạn nội dung tài liệu

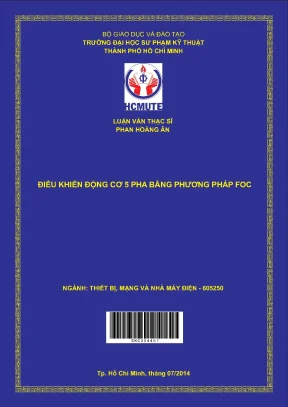

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH LUẬN VĂN THẠC SĨ PHAN HOÀNG ÂN ĐIỀU KHIỂN ĐỘNG CƠ 5 PHA BẰNG PHƯƠNG PHÁP FOC NGÀNH: THIẾT BỊ, MẠNG VÀ NHÀ MÁY ĐIỆN - 605250 S K C0 0 4 4 5 7 Tp. Hồ Chí Minh, tháng 07/2014 Luan van BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH LUẬN VĂN THẠC SĨ PHAN HOÀNG ÂN ĐIỀU KHIỂN ĐỘNG CƠ 5 PHA BẰNG PHƯƠNG PHÁP FOC NGÀNH: THIẾT BỊ, MẠNG VÀ NHÀ MÁY ĐIỆN - 60 52 50 Tp. Hồ Chí Minh, tháng 07 năm 2014 Luan van BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH LUẬN VĂN THẠC SĨ PHAN HOÀNG ÂN ĐIỀU KHIỂN ĐỘNG CƠ 5 PHA BẰNG PHƯƠNG PHÁP FOC NGÀNH: THIẾT BỊ, MẠNG VÀ NHÀ MÁY ĐIỆN - 60 52 50 Hướng dẫn khoa học: TS. NGUYỄN THANH PHƯƠNG Tp.

Hồ Chí Minh, tháng 07 năm 2014 Luan van LÝ LỊCH KHOA HỌC I. LÝ LỊCH SƠ LƯỢC: Họ và tên: Phan Hoàng Ân Giới tính: Nam Ngày, tháng, năm sinh: 22/05/1985 Nơi sinh: Sông Bé Quê quán: Tân Uyên – Bình Dương Dân tộc: Kinh Địa chỉ liên lạc: Tổ 2 khu phố 6, thị trấn Uyên Hưng, huyện Tân Uyên, tỉnh Bình Dương. Điện thoại cơ quan: 06503831413 Di động: [phone] Fax: Email: phanhoang_an@yahoo. QUÁ TRÌNH ĐÀO TẠO: 2003 - 2008 : học chuyên ngành điện khí hóa-cung cấp điện tại trường đại học Sư Phạm Kỹ Thuật Tp.

Hồ Chí Minh. 2011 đến nay : học chương trình đào tạo sau đại học, chuyên ngành Thiết bị, Mạng và Nhà Máy điện tại trường Đại học Sư Phạm Kỹ Thuật Tp. Hồ Chí Minh. QUÁ TRÌNH CÔNG TÁC CHUYÊN MÔN KỂ TỪ KHI TỐT NGHIỆP ĐẠI HỌC: Thời gian Nơi công tác Công việc đảm nhiệm Kh oa Đi ện -Tự Độ n g Hó a Trường Cao Đẳng Nghề Việt Nam- 09/2009 - nay Giáo viên Kỹ Thuật Singapore.

Luan van LỜI CAM ĐOAN Tôi xin cam đoan đây là công trình nghiên cứu của tôi. Các số liệu, kết quả nêu ra trong luận văn là trung thực và chưa từng được ai công bố trong bất kỳ công trình nào khác.Hồ Chí Minh, ngày … tháng … năm 2014 (Ký tên và ghi rõ họ tên) Phan Hoàng Ân Luan van LỜI CẢM ƠN Tôi xin gửi lời biết ơn chân thành đến giảng viên hướng dẫn, thầy TS.NGUYỄN THANH PHƯƠNG đã tận tình chỉ bảo, hướng dẫn tôi trong suốt quá trình thực hiện luận văn tốt nghiệp. Tôi xin chân thành cảm ơn quý Thầy Cô trong Khoa Điện – Điện Tử, Phòng Đào tạo Trường Đại Học Sư Phạm Kỹ Thuật TP. Hồ Chí Minh đã giúp đỡ tôi rất nhiều trong suốt quá trình học và hoàn thành luận văn.

Tôi xin chân thành cảm ơn bạn bè và đồng nghiệp đã giúp đỡ, động viên và tạo mọi điều kiện để tôi hoàn thành luận văn này. Cuối cùng, tôi muốn cảm ơn thật nhiều đến ba mẹ, anh chị trong gia đình và những người thân đã động viên, giúp đỡ tôi rất nhiều để tôi hoàn thành luận văn này. Hồ Chí Minh, tháng 07 năm 2014 Phan Hoàng Ân Luan van MỤC LỤC Trang tựa Trang Quyết định giao đề tài Lý lịch cá nhân. i Lời cam đoan .ii Cảm tạ.

iv Mục lục. v Danh sách các hình. vi Danh sách các bảng .vii Chƣơng 1: TỔNG QUAN 1.2 So sánh động cơ KĐB 3 pha và động cơ KĐB nhiều pha .3 Tình hình nghiên cứu trong và ngoài nƣớc .4 Mục tiêu, đối tƣợng nghiên cứu và phƣơng pháp nghiên cứu. 12 Chƣơng 2: BỘ BIẾN TẦN 2.2 Bộ nghịch lƣu áp đa bậc .3 Cấu trúc cơ bản của bộ nghịch lƣu áp đa bậc .1 Cấu trúc bộ nghịch lưu dạng Cascade .2 Cấu trúc bộ nghịch lưu áp chứa bộ diod kẹp .3 Cấu trúc tụ điện thay đổi .4 Cấu hình của bộ nghịch lƣu áp 2 bậc 5 pha .1 Các trạng thái đóng ngắt.

Trạng Thái Đóng Ngắt Bộ Nghịch Lưu Ap Năm Bậc………………………. 25 Luan van Chƣơng 3. PHƢƠNG PHÁP ĐIỀU CHẾ ĐỘ RỘNG XUNG ĐỐI VỚI ĐỘNG CƠ 5 PHA 3.1 Các dạng sóng trong kỹ thuật điều chế PWM .2 Các phƣơng pháp điều chế độ rộng xung .1 Phương pháp điều chế độ rộng xung sin SH-PWM .2 Phương pháp điều chế độ rộng xung cải biến SFO-PWM.3 Điều chế độ rộng xung động cơ 5 pha. MÔ HÌNH TOÁN ĐỘNG CƠ NĂM PHA - XÂY DỰNG ĐỘNG CƠ NĂM PHA DÙNG MATLAB 4.1 Mô hình toán động cơ 5 pha .1 Phương trình điện áp trên 5 cuộn dây.1 Mô hình liên tục của động cơ KĐB trên hệ tọa độ stator .1 Mô hình của động cơ KĐB trên hệ tọa độ từ thông rotor .3 Xây dựng động cơ KĐB 5 pha dùng Matlab.

ĐIỀU KHIỂN ĐỘNG CƠ 5 PHA BẰNG PHƢƠNG PHÁP FOC – MÔ PHỎNG TRÊN PHẦN MỀM MATLAB 5.2 Mô hình điều khiển .3 Mô phỏng điều khiển động cơ .1 Các kết quả đạt đƣợc .2 Hƣớng phát triể n. 83 TÀI LIỆU THAM KHẢO. 85 Luan van DANH SÁCH CÁC BẢNG BẢNG TRANG Bảng 2.1 : Điện áp pha tâm nguồn DC.2: Bảng trạng thái đóng ngắt. 25 Luan van DANH SÁCH CÁC HÌNH HÌNH TRANG Hình 1.1: Ứng dụng động cơ không đồng bộ nhiều pha trong Ôtô điện.2: Máy phát điện động bộ sáu pha năng lượng gió.3: Sơ đồ kết nối hoán vị pha của hệ truyền động với 2 động cơ mắc nối tiếp.4 : Dạng sóng điện áp động cơ 3 pha và động cơ 5 pha (theo A Comparison of Three Phase and Five Phase BLDC Motor - Kiran George, Sija Gopinathan, Shinoy K.5: Bối dây quấn và tổng thể dây quấn trong động cơ nhiều pha.1 Cấu trúc mạch nghịch lưu áp ba bậc năm pha.2: Bộ nghịch lưu áp đa bậc dạng cascader inverter.3: Bộ nghịch lưu áp dạng diode kẹp (NPC).4 Bộ nghịch lưu áp dạng tụ điện thay đổi.5 Sơ đồ bộ nghịch lưu hai bậc 5 pha.6 Bộ nghịch lưu ba bậc.7 Bộ nghịch lưu năm bậc.1: Sóng mang dạng PD.2: Sóng mang dạng APOD.3: Sóng mang dạng POD.4 Điện áp điều khiển SFO pha A.

Sóng điện áp cực đại.7 Sóng điện áp cực tiểu. Bộ đảo nguồn điện áp 2 cấp 5 pha cấp cho 1 máy cảm ứng 5 pha. 32 Luan van Hình 3.9 : Khối khởi tạo bộ PWM bằng Matlab.10 : Điện áp điều khiển 5 pha.1 : Sơ đồ chi tiết bên trong khối mô hình động cơ năm pha. Bộ điều chỉnh định hướng dòng roto gián tiếp cho động cơ được giới thiệu m- pha với phân bố dạng hình sin của từ động lực và điều chỉnh dòng điện 1 pha.

Điều khiển định hướng trường roto gián tiếp của 1 động cơ nhiều pha.3: Sơ đồ điều khiển động cơ KĐB bằng pp điều khiển FOC.4 Thông số động cơ. 78 Luan van ĐỀ TÀI : ĐIỀU KHIỂN ĐỘNG CƠ 5 PHA BẰNG PHƯƠNG PHÁP FOC CHƢƠNG 1: TỔNG QUAN 1. GIỚI THIỆU : Nói chung, những động cơ mới được giới thiệu mà có những cuộn dây 3 pha thường được sử dụng vì nguồn cấp tiêu chuẩn là 3 pha. Tuy nhiên, khi có bộ đảo nguồn, không cần thiết phải có số lượng pha cố định, một vài những pha khác là khả thi và có lợi.

Động cơ nhiều pha có thể hoạt động bình thường sau khi mất đi một hoặc một vài pha. Nhận định tiến bộ này dựa trên thực tế rằng chỉ cần 2 linh kiện điện có thể hoạt động độc lập là điều kiện cần để tạo ra trường quay. Đối với động cơ 3 pha, điều này đúng khi dây nớt (vị trí mo) của động cơ được kết nối tới trung điểm của đường dây nối dòng điện 1 chiều để cho phép các linh kiện điện thứ tự không tạo ra luồng mạch. Đối với 1 động cơ (máy) hình sao m pha với trung hòa điện cách ly thì sẽ có (m-1) bậc tự do.

Để đạt được từ động lực xoay bằng cách điều khiển dòng cùng pha còn lại sau khi đã mất đi (m-3) pha. Ví dụ: 1 động cơ 5 pha có thể tiếp tục hoạt động nếu bị mất 1 hoặc thậm chí 2 pha của nguồn. Trong trường hợp chỉ 1 pha bị mất (mạch hở), pha nào thì sẽ không là vấn đề bởi vì tính đối xứng không gian của cuộn dây stato của động cơ (máy), kết quả là giống nhau không kể pha nào đối với mạch hở. Nhiều tài liệu và thực tế cũng đã chỉ ra rằng việc sử dụng những động cơ nhiều hơn 3 pha thì sẽ có mang lại nhiều lợi thế hơn so với những động cơ 3 pha thông thường.

Ví dụ như giảm biên độ và tăng tần suất momen mạch động và giảm dòng điện hàm điều hòa, tăng dòng điện mỗi pha mà không cần phải tăng hiệu điện thế mỗi pha, và giảm mức hiệu điện thế trong mạch dòng điện 1 chiều. Mặt khác, động cơ (máy) có nhiều pha là 1 tư tưởng tiến bộ, vì thậm chí khi 1 pha bị khuyết hoặc mất thì chúng vẫn có thể hoạt động. Khi tăng số lượng các pha có thể dẫn đến sự tăng lên mối tương quan momen/cường độ dòng điện đối với động cơ có cùng số ~1~ Luan van ĐỀ TÀI : ĐIỀU KHIỂN ĐỘNG CƠ 5 PHA BẰNG PHƯƠNG PHÁP FOC. pha, như là động cơ 5 pha có thể khuếch trương việc sử dụng momen xoay không những không theo cách cơ bản mà còn sử dụng hàm điều hòa cao hơn của trường có khe không khí.

Nhìn chung, ứng dụng của những loại động cơ (máy) có nhiều pha dùng trong điều chỉnh tốc độ giống như ứng dụng của động cơ ba pha. Những ứng dụng này bao gồm cảm ứng điện và động cơ đa pha đồng bộ. Động cơ đa pha đồng bộ có thể đi kèm với lực hấp dẫn, với lực trường quay không đổi hoặc lực từ trường. Cảm ứng điện 3 pha và động cơ đồng bộ hình trụ thông thường được thiết kế với cuộn dây stato cuốn rải, cuộn dây mà sẽ tạo ra lực từ động gần có dạng hàm sin (MMF) và được cấp với dòng điện dạng hình sin.

Động cơ đồng bộ từ trường không đổi sẽ có hàm thông lượng hình thang và nguồn điện stato hình chữ nhật.Tuy nhiên hàm MMF không gian thì không bao giờ đúng chuẩn là dạng hình sin và một vài hàm điều hòa không gian là chắc chắn xảy ra. Đối với động cơ đa pha, 1 hàm MMF hình cận sin yêu cầu phải có nhiều hơn 1 điểm mỗi cực ở mỗi pha. Một khi số lượng pha tăng lên, sẽ rất khó để có thể nhận ra hàm cận sin MMF. Số lượng tối thiểu các điểm được yêu cầu cho động cơ 4 cực 3 pha là 24, trong khi số lượng tối thiểu các điểm bắt buộc cho động cơ 4 cực 5 pha là 40 .
