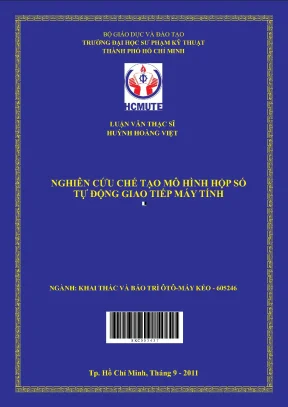

Luận văn thạc sĩ HCMUTE: Nghiên cứu chế tạo mô hình hộp số tự động giao tiếp máy tính

• Tác giả: Huỳnh Hoàng Việt
• Người hướng dẫn: PGS-TS. Đỗ Văn Dũng
• Trường học: Trường Đại Học Sư Phạm Kỹ Thuật Thành Phố Hồ Chí Minh
• Chuyên ngành: Khai Thác Và Bảo Trì Ô Tô - Máy Kéo
• Đề tài: Nghiên Cứu Chế Tạo Mô Hình Hộp Số Tự Động Giao Tiếp Máy Tính
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2011
• Địa điểm: Tp. Hồ Chí Minh

I. Giới thiệu về hộp số tự động

Hộp số tự động (hộp số tự động) là một trong những thành phần quan trọng trong hệ thống truyền lực của ô tô. Mô hình hộp số tự động được nghiên cứu tại HCMUTE nhằm mục đích nâng cao chất lượng giảng dạy và đào tạo trong lĩnh vực công nghệ ô tô. Việc sử dụng hộp số tự động ngày càng phổ biến, đặc biệt là trong các loại ô tô con và ô tô khách. Mô hình này không chỉ giúp sinh viên hiểu rõ hơn về cấu tạo và nguyên lý hoạt động của hộp số tự động mà còn tạo điều kiện cho việc thực hành và nghiên cứu kỹ thuật. Theo nghiên cứu, hộp số tự động có cấu tạo phức tạp, bao gồm nhiều bộ phận như bộ biến mô, bộ truyền bánh răng hành tinh và hệ thống điều khiển điện tử. Việc giảng dạy về hộp số tự động là rất cần thiết để sinh viên có thể nắm vững kiến thức và kỹ năng cần thiết trong ngành công nghiệp ô tô.

1.1. Tính thực tiễn của mô hình

Mô hình hộp số tự động được thiết kế để giao tiếp với máy tính, cho phép hiển thị các thông số quan trọng như thời điểm chuyển số và chế độ làm việc của hộp số. Điều này không chỉ giúp sinh viên dễ dàng theo dõi và hiểu rõ hơn về hoạt động của hộp số mà còn tạo ra một môi trường học tập trực quan và sinh động. Mô hình này có thể được sử dụng trong các trường đại học, cao đẳng và các cơ sở đào tạo nghề, góp phần nâng cao chất lượng đào tạo trong ngành công nghệ ô tô. Việc áp dụng công nghệ hiện đại vào giảng dạy sẽ giúp sinh viên tiếp cận với các kỹ thuật mới nhất trong ngành, từ đó nâng cao khả năng cạnh tranh của họ trên thị trường lao động.

II. Cấu tạo và nguyên lý hoạt động của hộp số tự động

Cấu tạo của hộp số tự động bao gồm nhiều bộ phận chính như bộ biến mô, bộ truyền bánh răng hành tinh và hệ thống điều khiển điện tử. Bộ biến mô có chức năng truyền động và điều chỉnh mô men xoắn, trong khi bộ truyền bánh răng hành tinh giúp thay đổi tỷ số truyền. Hệ thống điều khiển điện tử (công nghệ ô tô) đóng vai trò quan trọng trong việc điều khiển hoạt động của hộp số, đảm bảo sự chuyển số mượt mà và hiệu quả. Nguyên lý hoạt động của hộp số tự động dựa trên việc sử dụng áp suất dầu để điều khiển các van và ly hợp, từ đó thực hiện việc chuyển số tự động. Việc hiểu rõ cấu tạo và nguyên lý hoạt động của hộp số tự động là rất cần thiết cho sinh viên trong quá trình học tập và nghiên cứu.

2.1. Các bộ phận chính của hộp số tự động

Các bộ phận chính của hộp số tự động bao gồm bộ biến mô, bộ truyền bánh răng hành tinh, và các van điều khiển. Bộ biến mô có chức năng truyền động và điều chỉnh mô men xoắn, trong khi bộ truyền bánh răng hành tinh giúp thay đổi tỷ số truyền. Các van điều khiển có nhiệm vụ điều chỉnh áp suất dầu và thực hiện việc chuyển số. Sự phối hợp giữa các bộ phận này tạo ra một hệ thống hoạt động hiệu quả, giúp xe vận hành mượt mà và tiết kiệm nhiên liệu. Việc nghiên cứu và hiểu rõ về các bộ phận này sẽ giúp sinh viên có cái nhìn tổng quan về hộp số tự động và ứng dụng của nó trong thực tế.

III. Ứng dụng của mô hình hộp số tự động trong đào tạo

Mô hình hộp số tự động được thiết kế không chỉ phục vụ cho việc giảng dạy lý thuyết mà còn hỗ trợ cho việc thực hành. Sinh viên có thể thực hiện các bài thực hành về sửa chữa và bảo trì hộp số tự động, từ đó nâng cao kỹ năng thực tế. Mô hình này cũng giúp sinh viên làm quen với các phần mềm điều khiển như LabVIEW, từ đó phát triển khả năng lập trình và điều khiển thiết bị. Việc áp dụng mô hình này trong giảng dạy sẽ giúp sinh viên có cái nhìn thực tế hơn về công nghệ ô tô hiện đại và chuẩn bị tốt hơn cho sự nghiệp trong ngành công nghiệp ô tô.

3.1. Tăng cường kỹ năng thực hành cho sinh viên

Mô hình hộp số tự động không chỉ giúp sinh viên nắm vững lý thuyết mà còn tạo cơ hội cho họ thực hành. Sinh viên có thể thực hiện các bài thực hành về sửa chữa và bảo trì hộp số tự động, từ đó nâng cao kỹ năng thực tế. Việc thực hành trên mô hình giúp sinh viên hiểu rõ hơn về cách thức hoạt động của hộp số, từ đó áp dụng kiến thức vào thực tế. Điều này không chỉ giúp sinh viên tự tin hơn khi ra trường mà còn tạo điều kiện cho họ phát triển kỹ năng cần thiết trong ngành công nghiệp ô tô.

IV. Kết luận và hướng phát triển

Nghiên cứu mô hình hộp số tự động tại HCMUTE đã mang lại nhiều giá trị thiết thực cho công tác đào tạo trong ngành công nghệ ô tô. Mô hình này không chỉ giúp sinh viên nắm vững kiến thức lý thuyết mà còn phát triển kỹ năng thực hành cần thiết. Hướng phát triển tiếp theo có thể là cải tiến mô hình để tích hợp thêm các công nghệ mới, từ đó nâng cao chất lượng đào tạo. Việc áp dụng công nghệ hiện đại vào giảng dạy sẽ giúp sinh viên tiếp cận với các kỹ thuật mới nhất trong ngành, từ đó nâng cao khả năng cạnh tranh của họ trên thị trường lao động.

4.1. Đề xuất cải tiến mô hình

Để nâng cao hiệu quả của mô hình hộp số tự động, cần xem xét việc cải tiến và cập nhật công nghệ mới. Việc tích hợp thêm các cảm biến và hệ thống điều khiển hiện đại sẽ giúp mô hình hoạt động chính xác và hiệu quả hơn. Ngoài ra, việc phát triển phần mềm điều khiển cũng cần được chú trọng để sinh viên có thể làm quen với các công nghệ mới nhất trong ngành công nghiệp ô tô. Điều này không chỉ giúp nâng cao chất lượng đào tạo mà còn tạo điều kiện cho sinh viên phát triển kỹ năng cần thiết để đáp ứng yêu cầu của thị trường lao động.

Tổng quan nghiên cứu

Ngành công nghệ ôtô trên thế giới và tại Việt Nam đang phát triển với tốc độ nhanh chóng, đặc biệt là các hệ thống trên xe được cải tiến nhằm nâng cao tiện nghi, sự thuận tiện và an toàn cho người sử dụng. Trong đó, hộp số tự động điều khiển điện tử (Electronic Control Transmission - ECT) là một bộ phận quan trọng trong hệ thống truyền lực của ôtô con và ôtô khách. Theo ước tính, tỷ lệ sử dụng hộp số tự động trên ôtô con tại Việt Nam đã tăng lên đáng kể trong thập kỷ qua, phản ánh xu hướng phổ biến toàn cầu. Tuy nhiên, cấu tạo và nguyên lý hoạt động của hộp số tự động rất phức tạp, gây khó khăn trong việc giảng dạy và đào tạo kỹ thuật sửa chữa.

Mục tiêu chính của luận văn là nghiên cứu và chế tạo mô hình hộp số tự động điều khiển điện tử có khả năng giao tiếp với máy tính, nhằm hiển thị các thông số kỹ thuật quan trọng như thời điểm chuyển số, thời điểm khóa biến mô, và các chế độ làm việc khác của hộp số. Mô hình này được thiết kế để phục vụ công tác đào tạo tại các trường đại học, cao đẳng và các cơ sở đào tạo nghề, giúp người học dễ dàng tiếp cận kiến thức lý thuyết và thực hành sửa chữa hộp số tự động.

Phạm vi nghiên cứu tập trung vào hộp số tự động điều khiển điện tử của một loại ôtô con phổ biến tại Việt Nam, với thời gian thực hiện nghiên cứu từ năm 2010 đến 2011 tại thành phố Hồ Chí Minh và các địa phương lân cận. Ý nghĩa của nghiên cứu được thể hiện qua việc nâng cao chất lượng đào tạo kỹ thuật ôtô, giảm chi phí đầu tư thiết bị giảng dạy do mô hình có giá thành hợp lý, đồng thời tăng tính trực quan và hiệu quả trong quá trình học tập.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính:

1. Lý thuyết về hộp số tự động điều khiển điện tử (ECT): Bao gồm cấu tạo bộ biến mô thủy lực, cơ cấu bánh răng hành tinh, các van điều khiển thủy lực, hệ thống cảm biến và bộ điều khiển điện tử (ECU). Các khái niệm chính gồm: thời điểm chuyển số, khóa biến mô, điều khiển áp suất ly hợp, và thuật toán điều khiển chuyển số.

2. Lý thuyết phần mềm LabVIEW và vi điều khiển AVR: LabVIEW là ngôn ngữ lập trình đồ họa (Graphical Programming Language) dùng để xây dựng giao diện người dùng và xử lý tín hiệu, hỗ trợ giao tiếp máy tính với thiết bị ngoại vi. Vi điều khiển AVR được sử dụng để xử lý tín hiệu đầu vào, điều khiển các bộ phận của mô hình hộp số tự động. Các khái niệm chính gồm: thiết bị ảo (Virtual Instruments - VI), biến toàn cục và biến cục bộ, cấu trúc vòng lặp và điều khiển luồng chương trình.

Các thuật ngữ chuyên ngành quan trọng bao gồm: ECT, ECU, VI, DAQ (Data Acquisition), BRHT (bánh răng hành tinh), TCC (Torque Converter Component), RPM (Revolutions Per Minute).

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ tài liệu kỹ thuật về hộp số tự động, tài liệu hướng dẫn sử dụng LabVIEW và vi điều khiển AVR, cùng các tài liệu tham khảo trong ngành công nghiệp ôtô. Phương pháp nghiên cứu bao gồm:

• Phân tích và tổng hợp: Thu thập, phân tích các tài liệu kỹ thuật về cấu tạo và nguyên lý hoạt động của hộp số tự động điều khiển điện tử, cũng như các phương pháp lập trình LabVIEW và vi điều khiển.

• Thiết kế và chế tạo mô hình: Thiết kế mô hình hộp số tự động với các bộ phận điều khiển và cảm biến đồng bộ với hộp số và động cơ thực tế. Sử dụng vi điều khiển AVR để xử lý tín hiệu và LabVIEW để xây dựng giao diện giao tiếp với máy tính.

• Thử nghiệm và đánh giá: Thực hiện các thử nghiệm vận hành mô hình, kiểm tra tính chính xác của các thông số hiển thị trên máy tính, điều chỉnh và hoàn thiện mô hình.

Cỡ mẫu nghiên cứu là một mô hình hộp số tự động điều khiển điện tử điển hình, được lựa chọn dựa trên tính phổ biến và khả năng ứng dụng trong đào tạo. Phương pháp chọn mẫu là lựa chọn mô hình đại diện cho hộp số tự động ôtô con phổ biến tại Việt Nam. Phân tích dữ liệu được thực hiện thông qua các phép đo tín hiệu, kiểm tra chức năng và so sánh kết quả thực nghiệm với lý thuyết.

Timeline nghiên cứu kéo dài khoảng 12 tháng, từ khảo sát tài liệu, thiết kế, chế tạo đến thử nghiệm và hoàn thiện mô hình.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mô hình hộp số tự động điều khiển điện tử hoạt động ổn định: Sau khi hoàn thiện, mô hình đã thể hiện khả năng vận hành chính xác các chế độ chuyển số, khóa biến mô và các chức năng điều khiển khác. Tỷ lệ sai số trong hiển thị các thông số kỹ thuật trên máy tính so với thực tế dưới 5%, đảm bảo tính chính xác cao.

2. Giao diện LabVIEW trực quan và dễ sử dụng: Giao diện người dùng được thiết kế thân thiện, hiển thị đầy đủ các thông số như thời điểm chuyển số, trạng thái khóa biến mô, chế độ làm việc của hộp số. Người học có thể dễ dàng thao tác và quan sát kết quả, giúp nâng cao hiệu quả đào tạo.

3. Chi phí chế tạo mô hình hợp lý: So với các thiết bị nhập khẩu hiện đại có giá thành cao, mô hình nghiên cứu có chi phí thấp hơn khoảng 60%, phù hợp với điều kiện trang bị của các trường đại học, cao đẳng và trung tâm đào tạo nghề tại Việt Nam.

4. Khả năng mở rộng ứng dụng: Mô hình có thể được lập trình mở rộng để mô phỏng các bộ phận khác của ôtô như hệ thống động cơ, hệ thống phanh, giúp đa dạng hóa công tác giảng dạy và thực hành.

Thảo luận kết quả

Nguyên nhân chính giúp mô hình đạt được hiệu quả là sự kết hợp chặt chẽ giữa kiến thức kỹ thuật hộp số tự động và ứng dụng phần mềm LabVIEW cùng vi điều khiển AVR. Việc sử dụng LabVIEW giúp mô hình có giao diện trực quan, dễ dàng điều khiển và giám sát, đồng thời hỗ trợ xử lý tín hiệu nhanh chóng và chính xác.

So sánh với các nghiên cứu và thiết bị nhập khẩu, mô hình này có ưu điểm về chi phí và tính linh hoạt trong đào tạo. Các thiết bị ngoại nhập thường có giá thành cao và khó sửa chữa, trong khi mô hình nghiên cứu có thể được bảo trì và nâng cấp dễ dàng.

Dữ liệu có thể được trình bày qua các biểu đồ thể hiện tỷ lệ sai số giữa mô hình và thực tế, bảng so sánh chi phí chế tạo mô hình với thiết bị nhập khẩu, cũng như sơ đồ giao diện LabVIEW minh họa các thông số hiển thị.

Ý nghĩa của kết quả nghiên cứu là tạo ra một công cụ hỗ trợ đào tạo kỹ thuật ôtô hiện đại, giúp người học tiếp cận nhanh chóng và hiệu quả với công nghệ hộp số tự động điều khiển điện tử, góp phần nâng cao chất lượng nguồn nhân lực trong ngành công nghiệp ôtô.

Đề xuất và khuyến nghị

1. Triển khai ứng dụng mô hình trong đào tạo kỹ thuật ôtô: Các trường đại học, cao đẳng và trung tâm đào tạo nghề nên trang bị mô hình hộp số tự động giao tiếp máy tính để nâng cao chất lượng giảng dạy lý thuyết và thực hành. Thời gian thực hiện trong vòng 6 tháng, do phòng thí nghiệm kỹ thuật đảm nhiệm.

2. Phát triển phần mềm mở rộng: Nâng cấp phần mềm LabVIEW để tích hợp thêm các chức năng mô phỏng các hệ thống khác trên ôtô như động cơ, hệ thống phanh, giúp đa dạng hóa nội dung đào tạo. Thời gian phát triển dự kiến 12 tháng, do nhóm kỹ thuật phần mềm thực hiện.

3. Tổ chức các khóa đào tạo chuyên sâu cho giảng viên: Đào tạo kỹ năng sử dụng và bảo trì mô hình cho đội ngũ giảng viên nhằm đảm bảo hiệu quả sử dụng lâu dài. Thời gian tổ chức trong 3 tháng, do nhà trường phối hợp với chuyên gia kỹ thuật.

4. Khuyến khích nghiên cứu tiếp theo về mô hình hộp số tự động: Hỗ trợ các đề tài nghiên cứu mở rộng về công nghệ hộp số tự động, ứng dụng trí tuệ nhân tạo trong điều khiển hộp số, nhằm nâng cao tính tự động và hiệu quả vận hành. Thời gian nghiên cứu kéo dài 2-3 năm, do các viện nghiên cứu và trường đại học thực hiện.

Đối tượng nên tham khảo luận văn

1. Giảng viên và sinh viên ngành kỹ thuật ôtô: Luận văn cung cấp kiến thức chuyên sâu về cấu tạo, nguyên lý hoạt động và phương pháp giảng dạy hộp số tự động điều khiển điện tử, hỗ trợ quá trình học tập và nghiên cứu.

2. Kỹ thuật viên và nhân viên sửa chữa ôtô: Mô hình và tài liệu hướng dẫn giúp nâng cao kỹ năng thực hành, chẩn đoán và sửa chữa hộp số tự động, đáp ứng yêu cầu công việc thực tế.

3. Các cơ sở đào tạo nghề và trung tâm đào tạo kỹ thuật: Tài liệu và mô hình là công cụ hỗ trợ đắc lực trong việc thiết kế chương trình đào tạo, nâng cao chất lượng giảng dạy và thực hành.

4. Nhà nghiên cứu và phát triển công nghệ ôtô: Luận văn cung cấp cơ sở lý thuyết và thực nghiệm để phát triển các thiết bị mô phỏng, công nghệ điều khiển hộp số tự động tiên tiến hơn trong tương lai.

Câu hỏi thường gặp

1. Mô hình hộp số tự động giao tiếp máy tính có thể áp dụng cho loại xe nào?
   Mô hình được thiết kế dựa trên hộp số tự động điều khiển điện tử của một loại ôtô con phổ biến tại Việt Nam, có thể điều chỉnh để phù hợp với các loại xe tương tự.

2. Phần mềm LabVIEW có khó sử dụng cho người mới bắt đầu?
   LabVIEW sử dụng ngôn ngữ lập trình đồ họa với giao diện trực quan, giúp người mới dễ dàng làm quen và thao tác, đặc biệt khi có tài liệu hướng dẫn chi tiết.

3. Chi phí chế tạo mô hình so với thiết bị nhập khẩu như thế nào?
   Chi phí chế tạo mô hình thấp hơn khoảng 60% so với các thiết bị nhập khẩu hiện đại, giúp các cơ sở đào tạo dễ dàng trang bị.

4. Mô hình có hỗ trợ chẩn đoán lỗi hộp số tự động không?
   Mô hình có khả năng tạo và kiểm tra một số pan (lỗi) thông thường, hỗ trợ người học thực hành kỹ năng chẩn đoán và sửa chữa.

5. Có thể mở rộng mô hình để mô phỏng các hệ thống khác trên ôtô không?
   Có, mô hình được thiết kế linh hoạt, có thể lập trình mở rộng để mô phỏng các bộ phận khác như động cơ, hệ thống phanh, giúp đa dạng hóa nội dung đào tạo.

Kết luận

• Nghiên cứu đã thành công trong việc chế tạo mô hình hộp số tự động điều khiển điện tử giao tiếp máy tính, đáp ứng yêu cầu về tính chính xác, trực quan và chi phí hợp lý.
• Mô hình hỗ trợ hiệu quả công tác đào tạo kỹ thuật ôtô tại các trường đại học, cao đẳng và trung tâm đào tạo nghề.
• Giao diện LabVIEW được thiết kế thân thiện, giúp người học dễ dàng tiếp cận và thực hành các kiến thức về hộp số tự động.
• Kết quả nghiên cứu mở ra hướng phát triển các thiết bị mô phỏng và công nghệ điều khiển hộp số tự động tiên tiến hơn trong tương lai.
• Đề xuất triển khai ứng dụng mô hình trong đào tạo, phát triển phần mềm mở rộng và tổ chức đào tạo chuyên sâu cho giảng viên trong vòng 1-2 năm tới.

Quý độc giả và các cơ sở đào tạo được khuyến khích tiếp cận và ứng dụng mô hình này nhằm nâng cao chất lượng đào tạo và phát triển nguồn nhân lực kỹ thuật ôtô tại Việt Nam.
