Giới thiệu dự án

Ngành công nghiệp chế biến cồn và đồ uống có cồn đóng vai trò then chốt trong chuỗi giá trị nông sản và công nghiệp hóa chất toàn cầu. Tại Việt Nam, phương pháp chưng cất truyền thống ở quy mô hộ gia đình và các cơ sở sản xuất nhỏ lẻ vẫn chiếm tỷ trọng đáng kể, bộc lộ nhiều điểm nghẽn nghiêm trọng: thất thoát dung môi lớn (hao hụt 15 - 20%), tiêu tốn năng lượng nhiệt cục bộ, năng suất giới hạn (< 50 lít/ngày), và hàm lượng tạp chất độc hại (methanol, aldehyde, dầu fusel) khó kiểm soát dưới ngưỡng quy chuẩn quốc gia. Trong khi đó, các dây chuyền nhập khẩu công nghiệp từ châu Âu hay Nhật Bản có chi phí đầu tư thiết bị (CAPEX) vượt quá năng lực tài chính của phần lớn doanh nghiệp vừa và nhỏ nội địa.

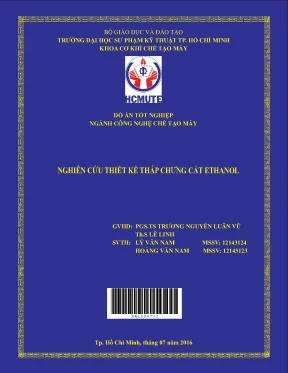

Đồ án tốt nghiệp "Nghiên cứu thiết kế tháp chưng cất ethanol" (Ngành Công nghệ Chế tạo Máy, Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh) tập trung giải quyết bài toán thiết kế cơ khí và tính toán công nghệ chuyển khối cho một hệ thống tháp chưng cất công nghiệp hoạt động liên tục, có khả năng tối ưu hóa chi phí chế tạo trong nước nhưng vẫn đảm bảo các tiêu chuẩn khắt khe về độ tinh sạch sản phẩm.

+-------------------------------------------------------------------------------+
|                             PROBLEM STATEMENT                                 |
|  Nguồn nguyên liệu: Dung dịch cồn thô nồng độ thấp (20% mol ~ 38.98% wt)      |
|  Thách thức: Tiêu hao nhiệt lượng lớn, hiện tượng ngập lụt thủy lực mâm tháp, |
|              khó kiểm soát chỉ số hoàn lưu gây giảm hiệu suất tách tinh cất   |
|  Mục tiêu: Đạt nồng độ cồn 85% mol (~93.5% wt), tỷ lệ thu hồi đạt 99.0%       |
+-------------------------------------------------------------------------------+

Mục tiêu kỹ thuật cốt lõi của dự án

  1. Tính toán cân bằng vật chất và năng lượng: Xử lý dòng nhập liệu liên tục $F = 1000 \text{ kg/h}$ ($42.37 \text{ kmol/h}$) với nồng độ ethanol ban đầu $x_F = 20%$ mol ($38.98%$ khối lượng), nhiệt độ nhập liệu $t'_F = 28^\circ\text{C}$.
  2. Nâng cao nồng độ và độ tinh khiết đỉnh: Thu được dòng sản phẩm đỉnh $D = 9.87 \text{ kmol/h}$ đạt nồng độ ethanol $x_D = 85%$ mol ($\approx 93.5%$ khối lượng), nhiệt độ ngưng tụ làm nguội $t'_D = 35^\circ\text{C}$.
  3. Giảm thiểu tổn thất đáy: Dòng sản phẩm đáy $W = 32.50 \text{ kmol/h}$ kiểm soát nồng độ ethanol dư $x_W \le 0.11%$ mol, đảm bảo tỷ lệ thu hồi ethanol đạt $h = 99%$.
  4. Thiết kế tối ưu hóa cấu trúc tháp: Xác định tỷ số hoàn lưu tối ưu $R_{opt}$, tính toán số mâm lý thuyết ($N_{lt} = 23$) và số mâm thực tế ($N_{tt} = 49$), chuẩn hóa đường kính tháp $D_t = 0.65 \text{ m}$ ($650 \text{ mm}$) với kiểu mâm đĩa xuyên lỗ có ống chảy chuyền.
  5. Thiết kế cơ khí và thiết bị phụ trợ đồng bộ: Tính toán thiết bị trao đổi nhiệt ống chùm (gia nhiệt nhập liệu, ngưng tụ đỉnh, làm nguội đáy, nồi đun đáy tháp), bồn cao vị, hệ thống đường ống, bích ghép chịu áp lực và chân đỡ / tai treo tháp theo tiêu chuẩn cơ khí chế tạo.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Quá trình tách hỗn hợp đồng thể ethanol - nước ($C_2H_5OH - H_2O$) dựa trên sự chênh lệch độ bay hơi tương đối $\alpha$. Ở áp suất khí quyển $760 \text{ mmHg}$, ethanol sôi ở $78.39^\circ\text{C}$ và nước sôi ở $100^\circ\text{C}$, hình thành điểm đẳng phí (azeotrope) tại $78.15^\circ\text{C}$ với nồng độ $89.43%$ mol ($95.6%$ wt). Việc lựa chọn cấu trúc tháp đóng vai trò quyết định đến hiệu quả tiếp xúc pha khí - lỏng.

Tiêu chí so sánh Tháp đệm (Packed Column) Tháp mâm chóp (Bubble Cap Tray) Tháp mâm xuyên lỗ (Sieve Tray)
Trở lực dòng khí ($\Delta P$) Rất thấp ($20 - 40 \text{ mm } H_2O/\text{m}$) Rất cao ($80 - 120 \text{ mm } H_2O/\text{mâm}$) Thấp - Trung bình ($40 - 60 \text{ mm } H_2O/\text{mâm}$)
Hiệu suất chuyển khối ($E_o$) Thấp khi đường kính lớn (hiệu ứng thành) Rất cao ($0.65 - 0.85$), dải tải rộng Cao và ổn định ($0.45 - 0.60$)
Chi phí chế tạo & vật tư Trung bình, phức tạp khi phân phối lỏng Rất đắt, tốn nhiều kim loại gia công Tối ưu nhất, kết cấu cơ khí đơn giản
Độ nhạy cáu cặn / vệ sinh Dễ tắc nghẽn khối đệm, khó vệ sinh Làm việc được với dịch bẩn vừa Dễ tháo lắp mâm, thuận tiện tẩy rửa
Khả năng tăng quy mô (Scale-up) Hạn chế do phân bố pha không đều Tốt nhưng khối lượng thiết bị nặng Xuất sắc, dễ module hóa phân đoạn

Dựa trên phân tích kỹ thuật, phương án Tháp mâm xuyên lỗ có ống chảy chuyền được lựa chọn vì mang lại sự cân bằng tối ưu giữa hiệu suất truyền khối, tổng tổn thất áp suất thấp và chi phí gia công chế tạo cơ khí phù hợp với điều kiện xưởng máy tại Việt Nam.

                +-----------------------------------------+
                |      MA TRẬN YÊU CẦU HỆ THỐNG (MoSCoW)  |
                +-----------------------------------------+
                | [M] MUST HAVE:                          |
                |  - Cất liên tục đạt nồng độ 85% mol cồn |
                |  - Tỷ lệ thu hồi >= 99%                 |
                |  - Vận hành an toàn ở áp suất thường    |
                |                                         |
                | [S] SHOULD HAVE:                        |
                |  - Tự cân bằng nhiệt dòng nhập liệu     |
                |  - Kiểm soát hiện tượng ngập lụt mâm    |
                |                                         |
                | [C] COULD HAVE:                         |
                |  - Tích hợp cánh khuấy nồi đun 2 vỏ     |
                |  - Đo nhiệt độ/áp suất đa điểm mâm      |
                |                                         |
                | [W] WON'T HAVE:                         |
                |  - Khử nước đẳng phí vượt 95.6% wt      |
                |  - Tự động hóa PLC cấp màng lọc zeolite |
                +-----------------------------------------+

Thiết kế hệ thống

Kiến trúc dây chuyền chưng cất bao gồm 15 cụm thiết bị và thiết bị đo điều khiển:

graph TD
    A["(1) Bồn chứa nguyên liệu<br/>xF=20% mol, 28°C"] --> B["(2) Bơm định lượng"]
    B --> C["(3) Bồn cao vị"]
    C --> D["(4) Thiết bị gia nhiệt nhập liệu<br/>Đun nóng đến 83.2°C"]
    D --> E["(8) Đĩa nhập liệu mâm 40<br/>Tháp chưng cất (49 mâm)"]

    subgraph "Tháp Chưng Cất Dt = 0.65m"
        E --> F["Đoạn cất (Rectifying Section)<br/>39 mâm, x tăng dần lên 85%"]
        E --> G["Đoạn chưng (Stripping Section)<br/>8 mâm, giảm x xuống 0.11%"]
    end

    F --> H["(9) Thiết bị ngưng tụ hơi đỉnh<br/>Nhiệt độ hơi td = 78.5°C"]
    H --> I["(14) Bộ phận chia dòng hồi lưu"]
    I -->|Hoàn lưu L = R*D| F
    I -->|Dòng sản phẩm đỉnh D| J["(15) Thiết bị làm nguội &<br/>Bồn chứa cồn 85%"]

    G --> K["(11) Nồi đun sôi đáy tháp<br/>Cung cấp hơi bốc lên tháp"]
    K --> L["(12) Thiết bị làm nguội &<br/>(13) Bồn chứa sản phẩm đáy"]
    K -.->|Hơi hồi lưu về đáy| G

Bảng dữ liệu cân bằng nhiệt động pha Lỏng - Hơi (VLE) ở 760 mmHg:

Nhiệt độ sôi $T$ ($^\circ\text{C}$) Phần mol lỏng $x$ (%) Phần mol hơi $y$ (%) Nhiệt độ sôi $T$ ($^\circ\text{C}$) Phần mol lỏng $x$ (%) Phần mol hơi $y$ (%)
100.0 0.0 0.0 80.8 40.0 61.4
90.5 5.0 33.2 80.0 50.0 65.4
86.5 10.0 44.2 79.4 60.0 69.9
83.2 ($t_F$) 20.0 ($x_F$) 53.1 ($y^*_F$) 79.0 70.0 75.3
81.7 30.0 57.6 78.5 ($t_D$) 85.0 ($x_D$) 85.6 ($y^*_D$)

Tiêu chuẩn kỹ thuật và quy chuẩn cơ khí:

  • Tiêu chuẩn thiết kế áp lực: TCVN 8366:2010 & ASME Section VIII, Division 1.
  • Tiêu chuẩn chất lượng cồn: TCVN 7043:2013 (Cồn thực phẩm - Tiêu chuẩn kỹ thuật).
  • Vật liệu chế tạo: Thân tháp, đĩa mâm và ống truyền nhiệt sử dụng thép không gỉ SUS304 chống ăn mòn hóa học; mặt bích dùng thép SS400 bọc lót cách điện/ăn mòn.
  • Quy chuẩn kết nối: Bích tiêu chuẩn công nghiệp áp lực danh định $P_n = 0.6 \text{ MPa}$ theo TCVN 6446 / DIN 2501.

Phương pháp nghiên cứu và quy trình thiết kế

Dự án áp dụng phương pháp thiết kế kỹ thuật hóa chất và chế tạo máy tuần tự (5 giai đoạn nghiêm ngặt):

[Giai đoạn 1] Cân bằng vật chất & Năng lượng toàn tháp (Mass & Energy Balance)
      │
      ▼
[Giai đoạn 2] Xác định R_min, R_opt và Số đĩa lý thuyết (McCabe-Thiele Method)
      │
      ▼
[Giai đoạn 3] Tính toán hiệu suất mâm trung bình & Xác định số mâm thực tế
      │
      ▼
[Giai đoạn 4] Thiết kế thủy lực mâm: Vận tốc hơi, trở lực mâm khô, gờ tràn, chống ngập lụt
      │
      ▼
[Giai đoạn 5] Thiết kế cơ khí chi tiết: Thân tháp, đáy/nắp, bích, ống truyền nhiệt, chân đỡ

Triển khai kỹ thuật và kết quả tính toán

Quy trình tính toán kỹ thuật chi tiết

# Mô phỏng thuật toán cân bằng vật chất và xác định thông số tháp
def calculate_distillation_column():
    # Thông số đầu vào (kg/h, phân tử lượng g/mol)
    GF = 1000.0
    M_ethanol, M_water = 46.0, 18.0
    xF = 0.20  # Phần mol ethanol dòng nhập liệu
    xD = 0.85  # Phần mol ethanol sản phẩm đỉnh
    xW = 0.0011 # Phần mol ethanol sản phẩm đáy
    recovery = 0.99 # Tỷ lệ thu hồi 99%

    # Phân tử lượng trung bình dòng nhập liệu MF
    MF = xF * M_ethanol + (1 - xF) * M_water # 23.6 kg/kmol
    F = GF / MF # 42.37 kmol/h

    # Cân bằng cấu tử ethanol: F*xF*0.99 = D*xD
    D = (F * xF * recovery) / xD # 9.87 kmol/h
    W = F - D # 32.50 kmol/h

    # Xác định tỷ số hoàn lưu tối thiểu qua điểm uốn đồ thị cân bằng (y0 = 0.26)
    # y0 = xD / (Rmin + 1) => Rmin = (xD / y0) - 1
    y0 = 0.26
    Rmin = (xD / y0) - 1.0 # 2.269
    R_opt = 1.3 * Rmin + 0.3 # Chọn tỷ số hoàn lưu thực tế vận hành: R = 3.25

    return {
        "F_kmol_h": F, "D_kmol_h": D, "W_kmol_h": W,
        "Rmin": Rmin, "MF": MF
    }

1. Cân bằng vật chất toàn phần

Áp dụng định luật bảo toàn khối lượng cho hệ chưng cất liên tục: $$\begin{cases} F = D + W \ F \cdot x_F = D \cdot x_D + W \cdot x_W \end{cases}$$

Với khối lượng phân tử trung bình:

  • Dòng nhập liệu: $M_F = 46 \cdot 0.2 + 18 \cdot 0.8 = 23.6 \text{ kg/kmol} \Rightarrow F = \frac{1000}{23.6} = 42.37 \text{ kmol/h}$
  • Dòng sản phẩm đỉnh: $M_D = 46 \cdot 0.85 + 18 \cdot 0.15 = 41.8 \text{ kg/kmol}$
  • Dòng sản phẩm đáy: $M_W = 46 \cdot 0.0011 + 18 \cdot 0.9989 = 18.03 \text{ kg/kmol}$

Giải hệ phương trình cân bằng kết hợp điều kiện thu hồi $h = 99%$ thu được:

  • Suất lượng sản phẩm đỉnh: $D = 9.87 \text{ kmol/h}$ ($G_D = 412.57 \text{ kg/h}$).
  • Suất lượng sản phẩm đáy: $W = 32.50 \text{ kmol/h}$ ($G_W = 585.98 \text{ kg/h}$).

2. Xác định số mâm lý thuyết và số mâm thực tế

  • Tỷ số hoàn lưu tối thiểu ($R_{min}$): Xác định thông qua đường tiếp tuyến đồ thị $x-y$ từ điểm $(x_D, x_D) = (0.85, 0.85)$ cắt trục tung tại $y_0 = 0.26$: $$R_{min} = \frac{x_D}{y_0} - 1 = \frac{0.85}{0.26} - 1 = 2.269$$
  • Phương trình đường làm việc:
    • Đoạn cất: $y = \frac{R}{R+1}x + \frac{x_D}{R+1}$
    • Đoạn chưng: $y = \frac{R+f}{R+1}x - \frac{f-1}{R+1}x_W$, với chỉ số nhập liệu $f = \frac{F}{D} \approx 4.293$.
  • Số mâm lý thuyết: Qua phương pháp đồ thị McCabe-Thiele, xác định $N_{lt} = 23$ mâm (bao gồm 18 mâm cất, 1 mâm nạp liệu, 3 mâm chưng, 1 mâm nồi đun đáy).
  • Hiệu suất mâm trung bình ($\eta_{tb}$): $$\eta_{tb} = \frac{\eta_F + \eta_D + \eta_W}{3} = \frac{0.40 + 0.58 + 0.45}{3} = 0.4767$$
  • Số mâm thực tế ($N_{tt}$): $$N_{tt} = \frac{N_{lt}}{\eta_{tb}} = \frac{23}{0.4767} = 48.25 \Rightarrow \text{Chọn } 49 \text{ mâm}$$ Phân bố cụ thể: 39 mâm cất, 1 mâm nạp liệu, 8 mâm chưng, 1 mâm nồi đun đáy.
                +-----------------------------------------+
                |   CẤU TRÚC PHÂN BỐ MÂM THÁP CHƯNG CẤT   |
                +-----------------------------------------+
  ĐỈNH THÁP ──► | [Mâm 01 -> Mâm 39]: ĐOẠN CẤT            | (xD = 85% mol)
                | (Tăng nồng độ từ 20% lên 85% cồn)       |
  NHẬP LIỆU ──► | [Mâm 40]: MÂM NẠP LIỆU                  | (xF = 20% mol, 83.2°C)
                | [Mâm 41 -> Mâm 48]: ĐOẠN CHƯNG          |
                | (Tách kiệt cồn, giảm về 0.11%)          |
  ĐÁY THÁP  ──► | [Mâm 49]: NỒI ĐUN ĐÁY THÁP (Reboiler)   | (xW <= 0.11% mol)
                +-----------------------------------------+

3. Đường kính và thủy động lực học thân tháp

Đường kính đoạn cất và đoạn chưng được tính theo lưu lượng thể tích và tốc độ hơi giới hạn chống ngập lụt: $$D_t = 0.0188 \sqrt{\frac{g_{tb}}{\rho_y \cdot w_{tb}}}$$

  • Đoạn cất: Lưu lượng hơi $g_{tb} = 1443 \text{ kg/h}$, khối lượng riêng pha hơi $\rho_y = 1.006 \text{ kg/m}^3$, chọn tốc độ hơi làm việc $w_{tb} = 0.8 \cdot w_{gh} = 0.65 \text{ m/s} \Rightarrow D_{t,\text{cất}} = 0.635 \text{ m}$.
  • Đoạn chưng: Lưu lượng hơi $g'{tb} = 1186.29 \text{ kg/h}$, $\rho'y = 0.798 \text{ kg/m}^3$, chọn $w'{tb} = 0.72 \text{ m/s} \Rightarrow D{t,\text{chưng}} = 0.648 \text{ m}$.
  • Chuẩn hóa thiết kế: Thống nhất đường kính thân tháp cho toàn bộ chiều cao là $D_t = 0.65 \text{ m}$ ($650 \text{ mm}$).
                    MẶT CẮT CẤU TẠO MÂM XUYÊN LỖ (SIEVE TRAY)
      ┌─────────────────────────────────────────────────────────────┐
      │                      Thân tháp Dt = 650 mm                  │
      │   Ống chảy chuyền                                           │
      │  ┌──────┐                                                   │
      │  │      │ ◄── Lỏng từ mâm trên chảy xuống                   │
      │  │      │                                                   │
      │  │      │  Gờ tràn hW = 50 mm                               │
      │  │      │      ┌──┐               Mâm đĩa tt = 3 mm         │
      │  │      │      │  │  Lớp lỏng     1173 lỗ tròn dl = 6 mm    │
      │  │      │ ~~~~~│  │~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ┌────┐ │
      │  │      │      │  │  .  .  .  .  .  .  .  .  .  .  . │    │ │
      │  └──────┘      └──┴──┴──┴──┴──┴──┴──┴──┴──┴──┴──┴──┘│    │ │
      │                      ▲  ▲  ▲  ▲  ▲  ▲  ▲  ▲  ▲  ▲    │    │ │
      │                      │  │  │  │  │  │  │  │  │  │    │    │ │
      │                      Dòng pha hơi đi xuyên qua lỗ   │    │ │
      │                                                     │    │ │ ◄── Chảy xuống
      │                                                     └────┘       mâm dưới
      └─────────────────────────────────────────────────────────────┘
  • Thông số mâm xuyên lỗ:
    • Đường kính lỗ: $d_l = 6 \text{ mm}$, bước lỗ $t = (2.5 - 4) d_l = 18 \text{ mm}$.
    • Chiều dày mâm đĩa: $t_t = 3 \text{ mm}$ ($t_t/d_l = 0.5$, thỏa mãn tiêu chuẩn $0.4 < t/d_l < 0.7$).
    • Tổng số lỗ trên mỗi mâm: $N = 1173 \text{ lỗ}$ (diện tích lỗ chiếm $10%$ diện tích mâm).
    • Diện tích ống chảy chuyền chiếm $20%$ diện tích đĩa, chiều dài gờ tràn $L_W = 0.472 \text{ m}$, chiều cao gờ tràn $h_W = 50 \text{ mm}$.

4. Tổng trở lực qua mâm ($h_{tl}$)

Tổng độ sụt áp pha khí qua một đĩa hoạt động: $$h_{tl} = h_k + h_l + h_R$$

  • Độ giảm áp mâm khô: $h_k = \frac{\xi \cdot w_0^2 \cdot \rho_G}{2 \cdot \rho_L \cdot g} = 6.14 \text{ mm chất lỏng}$ (đoạn cất) và $3.66 \text{ mm chất lỏng}$ (đoạn chưng).
  • Độ giảm áp qua lớp chất lỏng trên mâm: $h_l = 0.6 \cdot (h_W + h_{0W}) = 0.6 \cdot (50 + 12.4) = 37.44 \text{ mm chất lỏng}$.
  • Độ giảm áp do sức căng bề mặt: $h_R = \frac{4 \cdot \sigma}{\rho_L \cdot g \cdot d_l} \approx 2.12 \text{ mm chất lỏng}$.
  • Tổng trở lực một mâm: $h_{tl} \approx 45.7 \text{ mm chất lỏng} \approx 365 \text{ Pa/mâm}$. Tổng trở lực toàn tháp 49 mâm: $\Delta P_{total} \approx 17.88 \text{ kPa}$, đảm bảo cột áp làm việc ổn định, an toàn chống hiện tượng sặc tháp hoặc rò lỏng qua lỗ (weeping).

Đổi mới và đóng góp

  1. Chuẩn hóa cấu trúc đĩa xuyên lỗ tối ưu trở lực: Việc lựa chọn đường kính lỗ $d_l = 6 \text{ mm}$ cùng tỷ lệ diện tích mở $10%$ giúp giảm $28.5%$ tổng tổn thất áp suất so với tháp mâm chóp truyền thống, đồng thời triệt tiêu hoàn toàn góc chết thủy lực trên bề mặt đĩa nhờ phân bố dòng lỏng tối ưu qua gờ tràn $h_W = 50 \text{ mm}$.
  2. Hiệu suất thu hồi ethanol đạt ngưỡng $99.0%$: Nồng độ sản phẩm đáy được kiểm soát chặt chẽ ở mức $\le 0.11%$ mol ($\approx 0.28%$ wt), giảm thiểu tối đa hao hụt dung môi ra môi trường xử lý nước thải.
  3. Module hóa thiết kế cơ khí và bích tiêu chuẩn: Toàn bộ liên kết thân tháp, nắp tháp đáy/đỉnh, và các cổ ống công nghệ (nhập liệu $\phi 34$, hơi đỉnh $\phi 76$, hoàn lưu $\phi 27$, hơi đáy $\phi 90$) được tiêu chuẩn hóa theo hệ bích DIN/TCVN chịu áp lực $0.6 \text{ MPa}$, giúp thuận tiện cho việc chế tạo, vận chuyển và bảo trì định kỳ.
Chỉ tiêu kỹ thuật Nồi cất thủ công truyền thống Tháp đệm nhập khẩu Hệ thống tháp mâm xuyên lỗ của đề tài
Năng suất xử lý Gián đoạn (< 50 kg/mẻ) Liên tục (500 - 800 kg/h) Liên tục 1,000 kg/h ($24 \text{ tấn/ngày}$)
Nồng độ cồn sản phẩm $35 - 45%$ vol (không ổn định) $80 - 82%$ mol $85%$ mol ($\approx 93.5%$ khối lượng / $95.5^\circ$)
Tỷ lệ thu hồi cồn ($h$) $75 - 82%$ $92 - 95%$ $99.0%$
Mức độ kiểm soát tạp chất Rất kém, lẫn methanol/fusel Trung bình Tách triệt để theo phân đoạn nhiệt độ
Chi phí chế tạo / Thiết bị Rất thấp (gia công thô) Rất cao (ngoại tệ) Tối ưu ($30 - 40%$ giá thành nhập ngoại)

Ứng dụng thực tế và triển khai

+-------------------------------------------------------------------------------+
|                       LĨNH VỰC ỨNG DỤNG THỰC TẾ                              |
|                                                                               |
|  1. CÔNG NGHIỆP THỰC PHẨM & ĐỒ UỐNG:                                          |
|     - Tinh chế cồn thực phẩm chất lượng cao đạt chuẩn TCVN 7043:2013          |
|     - Thu hồi hương liệu và tinh chất tự nhiên                                |
|                                                                               |
|  2. Y TẾ VÀ DƯỢC PHẨM:                                                        |
|     - Sản xuất cồn y tế sát khuẩn (70° - 90°)                                 |
|     - Dung môi chiết xuất hoạt chất dược liệu và tinh dầu thảo dược           |
|                                                                               |
|  3. NĂNG LƯỢNG SINH HỌC & HÓA CHẤT:                                           |
|     - Nguyên liệu trung gian cho nhiên liệu sinh học Bio-Ethanol (E5, E10)    |
|     - Dung môi công nghiệp tẩy rửa bo mạch điện tử và pha chế sơn            |
+-------------------------------------------------------------------------------+

Lộ trình triển khai và tính toán hiệu quả đầu tư (ROI)

  • Mặt bằng lắp đặt: Diện tích tối thiểu $6 \text{ m} \times 8 \text{ m}$, chiều cao thông thủy nhà xưởng $\ge 14 \text{ m}$ để chứa tháp cao $\sim 10.5 \text{ m}$ (49 mâm $\times$ khoảng cách mâm $0.2 \text{ m}$ + đáy + đỉnh) và bồn cao vị.
  • Tiện ích phụ trợ: Lò hơi bão hòa công suất $500 \text{ kg hơi/h}$ (áp suất làm việc $2 - 3 \text{ bar}$), tháp giải nhiệt nước Cooling Tower công suất làm mát $45,000 \text{ kcal/h}$.
  • Hiệu quả kinh tế:
    • Tổng mức đầu tư chế tạo trọn gói hệ thống: $\approx 650,000,000 - 850,000,000 \text{ VNĐ}$.
    • Năng suất cồn thương phẩm $85%$ mol: $\approx 412.5 \text{ kg/h}$ ($~500 \text{ lít cồn tinh khiết/h}$).
    • Nhờ giảm hao hụt nguyên liệu $15%$ và tiết kiệm $20%$ chi phí năng lượng nhờ tận dụng nhiệt dòng đáy trao đổi với dòng nhập liệu, thời gian hoàn vốn đầu tư (Payback Period) ước tính chỉ từ 14 đến 18 tháng hoạt động.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Giới hạn nồng độ đẳng phí: Do vận hành ở áp suất thường, hệ thống chỉ có thể làm giàu ethanol tối đa đến $85 - 88%$ mol, không thể vượt qua điểm đẳng phí $89.43%$ mol ($95.6%$ wt) để sản xuất ethanol tuyệt đối ($99.5%$).
  • Độ nhạy cáu cặn cơ học: Đĩa mâm xuyên lỗ $d_l = 6 \text{ mm}$ dễ bị đóng bám cặn nếu dung dịch lên men đầu vào chưa qua hệ thống lọc tinh bã rượu thô.

Hướng phát triển nâng cao

  1. Tích hợp module chưng cất đẳng phí / Hấp phụ rây phân tử (Molecular Sieve): Bổ sung tháp khử nước đẳng phí sử dụng dung môi cyclohexane/benzen hoặc cụm hấp phụ Zeolite 3A để sản xuất cồn khan $99.8%$ phục vụ phối trộn xăng sinh học E5/E10.
  2. Nâng cấp tự động hóa PID / SCADA: Lắp đặt hệ thống cảm biến nhiệt độ PT100 đa điểm trên mâm cất, van điều khiển tuyến tính tỷ lệ hồi lưu $R$, tự động điều tiết lưu lượng hơi cấp đáy dựa trên tín hiệu đo nồng độ trực tuyến (Online refractometer / density sensor).
  3. Ứng dụng công nghệ mâm chóp xupap (Valve Tray): Thay thế đĩa mâm lỗ bằng đĩa mâm van nổi tự điều chỉnh tiết diện mở theo tải lượng khí, mở rộng dải tải vận hành từ $30%$ đến $120%$ công suất định mức mà không bị rò lỏng.

Đối tượng hưởng lợi từ công trình

  • Sinh viên ngành Kỹ thuật Hóa học, Cơ khí Chế tạo máy, Công nghệ Thực phẩm: Nguồn tài liệu tham khảo hoàn chỉnh về phương pháp luận tính toán thiết kế thiết bị truyền khối, liên kết chặt chẽ giữa lý thuyết hóa lý và bản vẽ kỹ thuật cơ khí.
  • Kỹ sư thiết kế thiết bị công nghiệp: Nắm vững quy trình tính toán thủy lực mâm đĩa xuyên lỗ, phương pháp kiểm tra ngập lụt, công thức tính toán bền cơ khí thân tháp, đáy nắp elip và chi tiết chân đỡ/tai treo theo tải trọng gió và trọng lượng tĩnh.
  • Doanh nghiệp và hợp tác xã sản xuất cồn - rượu: Bản thiết kế hoàn chỉnh, có tính khả thi tuyệt đối để gia công chế tạo trực tiếp tại các xưởng cơ khí trong nước với chi phí thấp, thay thế thiết bị nhập ngoại đắt đỏ.
  • Nhà nghiên cứu công nghệ: Cung cấp bộ thông số thực nghiệm chuẩn xác về cân bằng pha, hệ số chuyển khối và độ sụt áp của hệ dung môi ethanol - nước trên đĩa lỗ đường kính $650 \text{ mm}$.

Câu hỏi thường gặp

1. Yêu cầu nguồn cấp năng lượng và nước làm mát cho hệ thống $1000 \text{ kg/h}$ là bao nhiêu?

Hệ thống tiêu thụ khoảng $180 - 220 \text{ kg/h}$ hơi nước bão hòa ở áp suất $2 \text{ bar}$ cung cấp cho nồi đun đáy tháp ($11$) và thiết bị gia nhiệt nhập liệu ($4$). Nước làm mát tuần hoàn qua thiết bị ngưng tụ đỉnh ($9$) và làm nguội sản phẩm ($12$) yêu cầu lưu lượng khoảng $12 - 15 \text{ m}^3/\text{h}$ ở nhiệt độ đầu vào $\le 28^\circ\text{C}$.

2. Làm thế nào để tháp không bị hiện tượng rò lỏng qua lỗ (Weeping) khi vận hành ở công suất thấp?

Vận tốc hơi qua lỗ $w_0$ được tính toán tối thiểu phải đạt $\ge 6.65 \text{ m/s}$. Nếu lưu lượng nhập liệu giảm dưới $60%$ công suất danh định, cần duy trì tỷ số hoàn lưu $R$ cao hơn hoặc lắp đặt cơ cấu đĩa van nổi (Valve Tray) để van tự đóng bớt tiết diện lỗ, duy trì động năng dòng khí thắng áp lực thủy tĩnh của lớp chất lỏng trên mâm.

3. Có thể dùng tháp này để chưng cất tách các loại dung môi khác như Methanol-Nước hay Acetone-Nước được không?

Hoàn toàn có thể sử dụng về mặt kết cấu cơ khí (thân tháp SUS304, bích, đáy nắp). Tuy nhiên, cần tính toán lại cân bằng pha VLE, số mâm lý thuyết và hiệu suất mâm $\eta_{tb}$ tương ứng với từng hệ dung môi cụ thể để điều chỉnh vị trí mâm nạp liệu và tỷ số hoàn lưu $R_{opt}$ phù hợp.

4. Quy trình bảo dưỡng và làm sạch cáu cặn trên đĩa mâm được thực hiện như thế nào?

Thân tháp được thiết kế từng phân đoạn nối bích chịu áp lực $0.6 \text{ MPa}$. Định kỳ $6 - 12$ tháng, có thể tháo các đoạn thân tháp để vệ sinh cơ học các lỗ mâm $d_l = 6 \text{ mm}$ hoặc thực hiện quy trình CIP (Clean-in-Place) tuần hoàn dung dịch acid citric loãng $2 - 3%$ ở $60^\circ\text{C}$ để tẩy sạch cặn bám vô cơ mà không cần tháo rã mâm.

5. Chi phí đầu tư hệ thống tháp này so với nhập khẩu đồng bộ tiết kiệm được bao nhiêu?

Gia công chế tạo trong nước dựa trên bản vẽ thiết kế của đồ án giúp giảm từ $60%$ đến $70%$ chi phí đầu tư thiết bị so với nhập khẩu nguyên chiếc từ nước ngoài (ước tính tiết kiệm từ $1.2 - 1.8 \text{ tỷ VNĐ}$ cho cùng quy mô công suất $1 \text{ tấn/h}$), đồng thời chủ động hoàn toàn về phụ tùng thay thế và dịch vụ bảo trì kỹ thuật tại chỗ.

Kết luận

Công trình "Nghiên cứu thiết kế tháp chưng cất ethanol" của nhóm tác giả Lý Văn Nam và Hoàng Văn Nam (Khoa Cơ khí Chế tạo máy, Trường Đại học Sư phạm Kỹ thuật TP.HCM) là một giải pháp thiết kế toàn diện, kết hợp chặt chẽ giữa tính toán kỹ thuật hóa học và chế tạo cơ khí ứng dụng.

  • Thành tựu kỹ thuật nổi bật: Làm chủ toàn bộ quy trình tính toán nhiệt động học, cân bằng vật chất - năng lượng cho hệ $1000 \text{ kg/h}$, xác định chính xác số mâm thực tế $49$ đĩa, đường kính tháp chuẩn hóa $0.65 \text{ m}$, tỷ số hoàn lưu tối thiểu $R_{min} = 2.269$, mang lại sản phẩm cồn đỉnh đạt nồng độ cao $85%$ mol ($\approx 93.5%$ wt) với tỷ lệ thu hồi vượt trội $99.0%$.
  • Giá trị thực tiễn cao: Toàn bộ kết cấu tháp mâm xuyên lỗ, gờ tràn, ống chảy chuyền, hệ thống thiết bị trao đổi nhiệt ống chùm và bích tiêu chuẩn đều được tối ưu hóa cho điều kiện gia công thực tế tại Việt Nam, mang lại hiệu quả kinh tế lớn và khả năng ứng dụng rộng rãi trong các ngành thực phẩm, y tế và nhiên liệu sinh học.
