NGHIÊN CỨU THIẾT KẾ BỘ CẤP SỢI DỌC BỔ SUNG CHO MÁY DỆT KIẾM: GIẢI PHÁP ĐỘT PHÁ SẢN XUẤT VẢI KIỂU TẠI VIỆT NAM

Tóm tắt nghiên cứu (200-250 từ)

  • Câu hỏi nghiên cứu chính (Research Question): Làm thế nào để cải tiến máy dệt kiếm một trục sợi dọc thông thường (điển hình là dòng Picanol Gamma) thành hệ thống dệt hai trục có khả năng cấp đồng thời hai loại sợi dọc khác biệt về cơ lý tính, nhằm sản xuất các loại vải kiểu thời trang cao cấp với chi phí đầu tư thấp và chất lượng bề mặt vải tối ưu?
  • Tổng quan phương pháp tiếp cận (Methodology Snapshot): Nhóm nghiên cứu thuộc Viện Dệt May (Bộ Công Thương) do ThS. Phạm Văn Lượng chủ nhiệm đã kết hợp phân tích lý thuyết động lực học sức căng sợi dọc (theo các mô hình của Damjanov, Holcombe, Sabit Adanur) với thiết kế cơ khí 3D/2D trên phần mềm Autodesk. Từ đó, chế tạo hoàn chỉnh cụm cấp sợi dọc bổ sung hoạt động theo cơ chế tở sợi bị động (passive let-off) kết hợp phanh hãm ma sát có vít điều chỉnh sức căng chính xác, và xây dựng quy trình công nghệ dệt mẫu hoàn chỉnh.
  • Phát hiện then chốt (Key Findings): Cơ cấu cấp sợi phụ được thiết kế dạng module trục ngắn gắn vòng bi chống rung giật, triệt tiêu triệt để hiện tượng chùng sọc và nhăn mặt vải khi dệt kết hợp sợi dọc nền (Cotton Ne100/2) với sợi dọc kiểu (Ne46/3 chiếm 5–15% khối lượng). Hệ thống duy trì độ ổn định sức căng cao trong suốt chu kỳ dệt với tốc độ máy 360 vòng/phút.
  • Ý nghĩa thực tiễn (Implications): Đề tài cung cấp giải pháp công nghệ "nội địa hóa" có tính khả thi cao, giúp các nhà máy dệt thoi trong nước chủ động nâng cấp dây chuyền thiết bị hiện có để sản xuất vải thời trang phức hợp, giảm thiểu phụ thuộc vào vải ngoại nhập và tiết kiệm chi phí mua sắm máy chuyên dụng đắt tiền.

Bối cảnh và tầm quan trọng (300-350 từ)

Ngành dệt may Việt Nam giữ vai trò đầu tàu trong kim ngạch xuất khẩu và giải quyết việc làm cho hàng triệu lao động. Trong chuỗi cung ứng dệt thoi, xu hướng tiêu dùng thời trang hiện đại đòi hỏi các sản phẩm vải phải tích hợp nhiều hiệu ứng thẩm mỹ độc đáo, chẳng hạn như sọc kẻ nổi không gian 3D, độ bóng tương phản hoặc phối hợp nhiều loại xơ tự nhiên và tổng hợp (Cotton, Tre, Visco, Polyester) trên cùng một bề mặt vải.

Tuy nhiên, thực trạng kỹ thuật tại hầu hết các doanh nghiệp dệt trong nước đối mặt với một rào cản lớn:

  1. Hạn chế về công nghệ thiết bị: Đa số máy dệt hiện đại đang vận hành (như máy dệt kiếm Picanol, Vamatex, máy dệt khí) chỉ được trang bị cơ cấu một trục sợi dọc. Cấu hình này chỉ cho phép thay đổi kiểu dệt hoặc sợi ngang, không thể dệt được các loại vải có sợi dọc khác nhau về bản chất xơ, chi số sợi và độ co rút.
  2. Khoảng trống kỹ thuật (Research Gap): Khi dệt vải kiểu trên máy một trục, phần sợi kiểu có mật độ và quy luật đan kết khác sợi nền sẽ tạo ra sức căng không đều, dẫn đến lỗi "trục sợi không đều" (phần nền lỏng xốp, phần sọc quá chặt), gây hiện tượng chùng sợi, nhăn mặt vải hoặc đứt sợi liên tục trong quá trình dệt.
  3. Bài toán kinh tế: Việc nhập khẩu các dòng máy dệt hai trục chuyên dụng từ châu Âu đòi hỏi vốn đầu tư ban đầu rất lớn, làm tăng giá thành sản phẩm và giảm năng lực cạnh tranh của vải Việt Nam trên thị trường quốc tế.

Do đó, đề tài khoa học công nghệ cấp Bộ mang mã số 87.10RD/HĐ-KHCN ra đời nhằm giải quyết trực tiếp khoảng trống này. Nghiên cứu mang tính cấp thiết cao, đặt trọng tâm vào việc thiết kế chế tạo bộ cấp sợi dọc bổ sung dạng module lắp ghép trong nước, giúp doanh nghiệp tận dụng tối đa hạ tầng thiết bị sẵn có, nâng cao tính tự chủ công nghệ và giá trị gia tăng cho ngành dệt may.

Methodology và approach (350-400 từ)

Nghiên cứu áp dụng quy trình tiếp cận tích hợp từ cơ sở lý thuyết động học, thiết kế mô hình hóa cơ khí đến thực nghiệm sản xuất công nghiệp:

1. Phân tích lý thuyết sức căng và tương tác cơ học

Nhóm nghiên cứu dựa trên mô hình của G. Damjanov để tính toán sức căng sợi dọc $K_d = K_t + K_z$, trong đó $K_z \approx E_s \cdot \epsilon_s$ (với $E_s$ là mô-đun đàn hồi, $\epsilon_s$ là biến dạng do mở miệng vải, đập sợi ngang và dao động trục cảm ứng). Đồng thời, ứng dụng công thức của Sabit Adanur để tính sức căng động $F = E_v \cdot 10^{-2} \cdot E_{dys}$ và công đập ba-tăng của Talavasek để xác định vùng làm việc an toàn của sợi.

2. Thiết kế cơ khí và mô phỏng CAD

  • Lõi trục và lá sen: Tính toán cho khối lượng sợi phụ $G_k = 15% \times 300\text{ kg} = 45\text{ kg}$. Lõi trục chế tạo từ ống thép chịu lực đường kính ngoài $\Phi 90\text{mm}$, dày $3\text{mm}$, chiều dài $2350\text{mm}$; hai lá sen đường kính $\Phi 35\text{cm}$ (bằng 1/3 lá sen trục nền).
  • Kết cấu trục ngắn gắn vòng bi: Khắc phục nhược điểm ma sát trượt của các cơ cấu cũ bằng cách lắp 2 trục ngắn ở hai đầu mặt bích lõi trục, ăn khớp với vòng bi trên gối đỡ hai nửa tháo lắp linh hoạt, triệt tiêu hiện tượng giật cục khi tở sợi.
  • Bộ hãm ma sát điều tiết sức căng: Đĩa phanh gang xám $\Phi 200\text{mm}$ kết hợp đai da có góc ôm $> 180^\circ$, lò xo phản lực và cơ cấu vít me - đai ốc cho phép tinh chỉnh sức căng tương đương với trục nền.

3. Quy trình thực nghiệm công nghệ dệt

  • Hệ thống thiết bị thử nghiệm: Máy dệt kiếm Picanol Gamma với tốc độ vận hành 360 vòng/phút, 2 móc dệt đưa sợi ngang.
  • Chuẩn bị sợi hai hệ riêng biệt:
    • Sợi dọc nền (Cotton Ne100/2 cao cấp): Mắc đồng loạt trên máy Karl Mayer (720 mối, $v = 900\text{ m/phút}$, sức căng $4\text{ g/lực}$), hồ sợi qua 2 máng hồ đảm bảo tăng bền $\ge 35%$, độ dãn còn lại giảm không quá $30%$.
    • Sợi dọc kiểu (Ne46/3 Ba): Mắc phân băng, không cần hồ sợi.
  • Quy trình xâu go, vào lược và cài đặt máy: Thiết lập độ xa xà sau $l = 1120\text{mm}$ (mức 6), độ cao xà sau $+3$, góc mở miệng vải $26^\circ$ dạng mở không rõ, sức căng mắc máy trục nền $K = 2.1\text{ kN}$, sức căng sợi ngang $16\text{ cN}$.

Phát hiện chính (400-450 từ)

Nghiên cứu đã mang lại các phát hiện kỹ thuật và dữ liệu thực nghiệm quan trọng:

1. Xác lập tỷ lệ khối lượng sợi dọc kiểu tối ưu

Qua phân tích phổ mẫu vải dệt thoi thời trang, nghiên cứu chỉ ra rằng sợi dọc kiểu chỉ nên chiếm từ 5% đến 15% tổng khối lượng sợi dọc (các mẫu chế thử đạt 6.5% ở Mẫu 1 và 8.4% ở Mẫu 2). Với tỷ lệ này, tải trọng tối đa tác dụng lên trục phụ là $45\text{ kg}$, hoàn toàn cho phép áp dụng kết cấu cơ khí gọn nhẹ mà không gây rung lắc cho khung máy Picanol.

2. Hiệu quả vượt trội của cơ cấu tở sợi bị động cải tiến

So với hệ thống tở sợi chủ động dùng motor servo đắt tiền, phương pháp tở sợi bị động sử dụng đĩa ma sát gang $\Phi 200\text{mm}$ kết hợp lò xo phản lực mang lại độ ổn định sức căng tương đương trong phạm vi sợi kiểu chiếm tỷ trọng nhỏ. Việc bổ sung vít tinh chỉnh giúp người vận hành dễ dàng cân bằng sức căng giữa sợi nền ($2.1\text{ kN}$) và sợi kiểu chỉ bằng thao tác cơ học đơn giản.

3. Đột phá trong giải pháp trục ngắn triệt tiêu "ngắn vải"

Khám phá kỹ thuật then chốt nằm ở việc thay thế trục suốt dài truyền thống bằng cụm trục ngắn định vị qua mặt bích vít trí đối xứng kết hợp ổ bi. Thiết kế này giải quyết triệt để vấn đề ma sát trượt cục bộ – nguyên nhân chính gây ra lực cản đột ngột, làm giật sợi, chùng mép và tạo ra các đoạn "ngắn vải" (lỗi lệch mật độ ngang) trên vải thành phẩm.

4. Thông số công nghệ và độ tin cậy thực nghiệm

Thử nghiệm trên 2 mẫu vải kiểu (khổ rộng mắc $166.0\text{ cm}$, mật độ dọc $465\text{ sợi/10cm}$, mật độ ngang $300\text{ sợi/10cm}$) tại Xưởng thực nghiệm Viện Dệt May và Công ty Dệt Nam Định cho kết quả:

  • Tỷ lệ đứt sợi trong quá trình mắc đạt chuẩn cao: 1 lần đứt trên 7 triệu mét sợi.
  • Vải dệt ra có độ phẳng tuyệt đối, các đường sọc kiểu Ne46/3 nổi gờ 3D sắc nét, bóng đẹp, không xuất hiện gợn sóng hay nhăn mép vải sau khi hoàn tất.

Đóng góp khoa học (250-300 từ)

  • Về mặt lý thuyết: Đề tài đã hệ thống hóa và cụ thể hóa mối quan hệ toán học giữa sức căng động học, mô-đun đàn hồi sợi và cấu trúc miệng vải không đối xứng khi dệt đồng thời hai hệ sợi có nguồn gốc và chi số khác biệt trên máy dệt kiếm công nghiệp.
  • Về mặt phương pháp luận và thiết kế cơ khí: Xây dựng quy trình thiết kế module hóa chuẩn mực (từ mô hình hóa Autodesk 3D sang bản vẽ chế tạo 2D theo TCVN), chứng minh tính khả thi của việc can thiệp cơ khí ngoại vi mà không làm thay đổi hay ảnh hưởng đến kết cấu nguyên bản của máy dệt hiện đại.
  • Về mặt ứng dụng thực tiễn: Tạo ra giải pháp kỹ thuật hoàn chỉnh gồm: bộ chi tiết cơ khí chế tạo trong nước, quy trình lắp ráp - hiệu chỉnh và bộ thông số công nghệ dệt chuẩn cho sợi Ne100/2 kết hợp Ne46/3.
  • Về chính sách và kinh tế ngành: Đóng góp trực tiếp vào chương trình nội địa hóa phụ tùng cơ khí dệt may của Bộ Công Thương, hỗ trợ các doanh nghiệp giảm áp lực vốn đầu tư công nghệ, nâng cao tỷ lệ nội địa hóa và năng lực cạnh tranh cho sản phẩm may mặc xuất khẩu.

Đối tượng quan tâm (200-250 từ)

Đối tượng Quyền lợi & Giá trị ứng dụng
Kỹ sư R&D & Thiết kế máy dệt Tiếp cận tập bản vẽ kỹ thuật chi tiết, công thức tính toán sức căng động học và giải pháp chế tạo cơ cấu tở sợi bị động chống rung giật.
Doanh nghiệp dệt may & Quản lý xưởng Ứng dụng giải pháp cải tiến trực tiếp trên máy dệt kiếm Picanol/Vamatex hiện có để sản xuất vải thời trang cao cấp với chi phí nâng cấp cực thấp.
Nhà nghiên cứu, Giảng viên & Sinh viên ngành Dệt Tài liệu tham khảo thực chứng giá trị về công nghệ dệt thoi nâng cao, động lực học máy dệt và công nghệ chuẩn bị sợi (mắc, hồ, xâu go 2 trục).
Cơ quan quản lý & Hoạch định chính sách Minh chứng điển hình cho hiệu quả thương mại hóa và ứng dụng thực tiễn của các đề tài nghiên cứu khoa học công nghệ cấp Bộ.

FAQ (Câu hỏi thường gặp) (250-300 từ)

1. Đột phá kỹ thuật quan trọng nhất của bộ cấp sợi phụ này là gì?

Đó là kết cấu trục ngắn gắn vòng bi kết hợp đĩa ma sát gang $\Phi 200\text{mm}$ và lò xo phản lực có vít tinh chỉnh. Giải pháp này triệt tiêu hoàn toàn hiện tượng ma sát giật cục, giúp sức căng sợi kiểu đồng pha hoàn hảo với sợi nền.

2. Tại sao nghiên cứu lại chọn phương pháp tở sợi bị động thay vì chủ động?

Vì sợi dọc kiểu chỉ chiếm tỷ lệ nhỏ (5–15% khối lượng sợi dọc), lực kéo tở sợi không quá lớn. Phương pháp bị động giúp kết cấu gọn nhẹ, dễ chế tạo trong nước, chi phí thấp nhưng vẫn đảm bảo độ chính xác nhờ cơ cấu lò xo điều chỉnh linh hoạt.

3. Giải pháp này có thể áp dụng cho các dòng máy dệt khác ngoài Picanol Gamma không?

Hoàn toàn có thể. Nguyên lý module hóa và cơ chế cấp sợi phụ có thể tùy biến kích thước giá đỡ để lắp đặt trên các dòng máy dệt kiếm khác (như Vamatex, Somet) hoặc máy dệt khí có kết cấu tương tự.

4. Hạn chế hiện tại và bước phát triển tiếp theo của nghiên cứu là gì?

Đề tài mới dừng lại ở thử nghiệm trong thời gian ngắn tại xưởng thực nghiệm. Bước tiếp theo cần triển khai thử nghiệm liên tục ở quy mô công nghiệp để đánh giá độ bền mỏi và tuổi thọ của các chi tiết đĩa ma sát và gối đỡ.

5. Lợi ích kinh tế lớn nhất mà đề tài mang lại cho doanh nghiệp là gì?

Doanh nghiệp không cần đầu tư hàng tỷ đồng mua máy dệt 2 trục mới mà chỉ cần chi phí rất nhỏ để gia công bộ cấp sợi phụ lắp trên máy cũ, từ đó đa dạng hóa mặt hàng và tự chủ nguồn vải thời trang cao cấp.

Kết luận (150 từ)

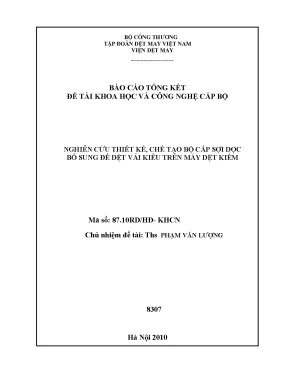

Đề tài "Nghiên cứu thiết kế, chế tạo bộ cấp sợi dọc bổ sung để dệt vải kiểu trên máy dệt kiếm" của Viện Dệt May là một công trình mang giá trị khoa học và thực tiễn sâu sắc. Bằng việc kết hợp nhuần nhuyễn giữa lý thuyết sức căng động học và giải pháp thiết kế cơ khí module hóa, nghiên cứu đã giải quyết trọn vẹn bài toán công nghệ dệt vải kiểu hai trục trên máy dệt kiếm một trục thông thường.

Để phát huy tối đa giá trị nghiên cứu, các doanh nghiệp dệt thoi trong nước cần tích cực phối hợp với Viện Dệt May nhằm tiếp nhận chuyển giao công nghệ, mở rộng quy mô thử nghiệm dài hạn và đưa giải pháp vào sản xuất hàng loạt, góp phần nâng tầm chuỗi giá trị dệt may Việt Nam.
