Nghiên cứu smart meter và mô phỏng quản lý phụ tải hộ tiêu thụ điện

Luận văn thạc sĩ kỹ thuật nghiên cứu nghiên cứu tìm hiểu smart meter và mô phỏng quản lí phụ tải hộ tiêu thụ điện, khảo sát thực trạng, phân tích nguyên nhân, đề xuất giải pháp

• Tác giả: Dương Văn Ngọc Trang
• Người hướng dẫn: PGS. Phan Quốc Dũng
• Trường học: Trường Đại học Sư phạm Kỹ thuật TP Hồ Chí Minh
• Chuyên ngành: Quản lý tiêu thụ điện
• Đề tài: Nghiên cứu smart meter và mô phỏng quản lý tiêu thụ điện hiệu quả
• Loại tài liệu: luận văn
• Năm xuất bản: 2016
• Địa điểm: TP Hồ Chí Minh

Mục lục chi tiết

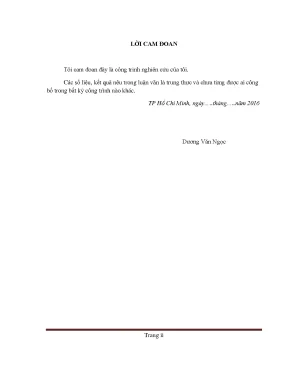

• LỜI CAM ĐOAN
• CẢM TẠ
• TÓM TẮT
• ABSTRACT
• MỤC LỤC
• DANH SÁCH CÁC KÝ HIỆU
• DANH SÁCH CÁC HÌNH
• DANH SÁCH CÁC BẢNG
• 1. CHƯƠNG 1: GIỚI THIỆU ĐỀ TÀI
• 1.1. Tình hình nghiên cứu và tính cấp thiết
• 1.2. Nghiên cứu smart meter hiện nay trên thế giới
• 1.3. Nghiên cứu smart meter hiện nay tại Việt Nam
• 1.4. Nhiệm vụ và mục tiêu của đề tài
• 1.5. Phạm vi nghiên cứu
• 1.6. Phương pháp nghiên cứu
• 1.7. Kết quả dự kiến và giá trị thực tiễn
• 1.8. Nội dung đề tài
• 2. CHƯƠNG 2: GIỚI THIỆU SMART METER VÀ MÔ PHỎNG QUẢN LÝ PHỤ TẢI
• 2.1. Giới thiệu smart meter
• 2.2. Giới thiệu một số công tơ thông minh (smart meter) nước ta đang sử dụng
• 2.3. Công tơ điện xoay chiều 1 pha kiểu VSE11
• 2.3.1. Thông số kỹ thuật
• 2.3.2. Bảo mật công tơ
• 2.3.3. Mô tả và lắp ráp
• 2.3.4. Mô tả tính năng
• 2.4. Công tơ điện xoay chiều 3 pha
• 2.5. Đọc dữ liệu từ xa
• 2.6. Mô phỏng quản lý phụ tải
• 2.6.1. Giới thiệu mô hình quản lý hộ tiêu thụ điện
• 2.6.2. Kết quả mô phỏng
• 3. CHƯƠNG 3: CƠ SỞ TOÁN HỌC
• 3.1. Định nghĩa ma trận
• 3.2. Các ma trận đặc biệt
• 3.3. Phép toán ma trận
• 3.4. Một số tính chất của phép ma trận
• 3.5. Dạng toàn phương. Hàm toàn phương và hàm lồi
• 3.6. Phương pháp hướng giảm
• 3.7. Phương pháp gradient (phương pháp hướng giảm)
• 4. CHƯƠNG 4: CHI PHÍ ĐIỆN NĂNG TIÊU THỤ
• 4.1. Mô hình mạng lưới khu nhà ở
• 4.2. Hàm giá cả năng lượng
• 4.3. Mô tả nhu cầu tải
• 4.4. Mô hình giá cả năng lượng
• 4.5. Bài toán tối ưu giá cả năng lượng
• 4.6. Phân phối lịch trình năng lượng cục bộ
• 4.7. Mô phỏng
• 5. CHƯƠNG 5: KẾT LUẬN
• DANH SÁCH KÝ HIỆU
• DANH SÁCH CÁC HÌNH
• DANH SÁCH CÁC BẢNG

Tóm tắt

I. Tổng quan về nghiên cứu smart meter và quản lý tiêu thụ điện

Nghiên cứu về smart meter đang trở thành một xu hướng quan trọng trong việc quản lý tiêu thụ điện. Với sự phát triển của công nghệ, việc áp dụng smart meter giúp nâng cao hiệu quả trong việc theo dõi và quản lý năng lượng tiêu thụ. Đặc biệt, trong bối cảnh nhu cầu sử dụng điện ngày càng tăng, việc cải tiến phương pháp quản lý tiêu thụ điện là rất cần thiết.

1.1. Tình hình nghiên cứu smart meter trên thế giới

Trên thế giới, smart meter đã được áp dụng rộng rãi trong quản lý lưới điện. Các công ty điện lực sử dụng smart meter để cải thiện độ tin cậy và hiệu quả trong việc cung cấp điện cho khách hàng. Việc này không chỉ giúp giảm thiểu chi phí mà còn nâng cao sự hài lòng của khách hàng.

1.2. Tình hình nghiên cứu smart meter tại Việt Nam

Tại Việt Nam, việc áp dụng smart meter vẫn còn hạn chế. Mặc dù đã có một số mô hình thử nghiệm, nhưng việc triển khai rộng rãi vẫn chưa được thực hiện. Điều này tạo ra cơ hội lớn cho nghiên cứu và phát triển trong lĩnh vực này.

II. Vấn đề và thách thức trong quản lý tiêu thụ điện

Quản lý tiêu thụ điện hiện nay gặp nhiều thách thức, đặc biệt là trong việc theo dõi và ghi nhận mức tiêu thụ điện của từng hộ gia đình. Các đồng hồ đo điện truyền thống không thể cung cấp thông tin chính xác và kịp thời, dẫn đến việc khách hàng không thể điều chỉnh thói quen tiêu thụ điện của mình.

2.1. Hạn chế của công nghệ đo điện truyền thống

Công nghệ đo điện truyền thống thường gặp khó khăn trong việc cung cấp dữ liệu chính xác về mức tiêu thụ điện. Điều này không chỉ ảnh hưởng đến việc lập hóa đơn mà còn làm giảm khả năng quản lý năng lượng hiệu quả.

2.2. Nhu cầu cải tiến trong quản lý năng lượng

Với sự gia tăng nhu cầu sử dụng điện, việc cải tiến công nghệ quản lý năng lượng là rất cần thiết. Smart meter có thể giúp giải quyết vấn đề này bằng cách cung cấp thông tin chi tiết và kịp thời về mức tiêu thụ điện.

III. Phương pháp nghiên cứu và giải pháp chính cho quản lý tiêu thụ điện

Để giải quyết các vấn đề trong quản lý tiêu thụ điện, nghiên cứu này áp dụng các phương pháp hiện đại như mô phỏng và phân tích dữ liệu từ smart meter. Việc này giúp tìm ra các giải pháp tối ưu cho việc quản lý năng lượng.

3.1. Mô phỏng quản lý tiêu thụ điện bằng smart meter

Mô phỏng quản lý tiêu thụ điện thông qua smart meter cho phép phân tích và tối ưu hóa lịch trình tiêu thụ điện của từng hộ gia đình. Phương pháp này giúp giảm chi phí và nâng cao hiệu quả sử dụng năng lượng.

3.2. Xây dựng thuật toán tối ưu hóa tiêu thụ điện

Nghiên cứu xây dựng thuật toán tối ưu hóa giúp điều chỉnh lịch trình tiêu thụ điện của các thiết bị trong hộ gia đình. Điều này không chỉ giúp giảm chi phí mà còn nâng cao hiệu quả sử dụng điện.

IV. Ứng dụng thực tiễn và kết quả nghiên cứu về smart meter

Kết quả nghiên cứu cho thấy việc áp dụng smart meter trong quản lý tiêu thụ điện mang lại nhiều lợi ích. Các hộ gia đình có thể theo dõi mức tiêu thụ điện của mình một cách chính xác và kịp thời, từ đó điều chỉnh thói quen tiêu thụ điện.

4.1. Lợi ích của smart meter trong quản lý tiêu thụ điện

Việc sử dụng smart meter giúp khách hàng có thể theo dõi mức tiêu thụ điện hàng ngày, từ đó đưa ra các quyết định hợp lý về việc sử dụng năng lượng. Điều này không chỉ giúp tiết kiệm chi phí mà còn nâng cao hiệu quả sử dụng điện.

4.2. Kết quả mô phỏng và phân tích dữ liệu

Kết quả mô phỏng cho thấy rằng việc áp dụng smart meter có thể giảm chi phí tiêu thụ điện cho hộ gia đình lên đến 20%. Điều này chứng tỏ rằng smart meter là một công cụ hữu ích trong việc quản lý năng lượng.

V. Kết luận và tương lai của nghiên cứu smart meter

Nghiên cứu về smart meter và mô phỏng quản lý tiêu thụ điện đã chỉ ra rằng việc áp dụng công nghệ này là cần thiết để nâng cao hiệu quả quản lý năng lượng. Tương lai của smart meter hứa hẹn sẽ mang lại nhiều lợi ích cho cả khách hàng và nhà cung cấp điện.

5.1. Tương lai của smart meter trong quản lý năng lượng

Với sự phát triển không ngừng của công nghệ, smart meter sẽ ngày càng trở nên phổ biến và được áp dụng rộng rãi trong quản lý năng lượng. Điều này sẽ giúp nâng cao hiệu quả sử dụng điện và giảm thiểu chi phí cho khách hàng.

5.2. Đề xuất hướng nghiên cứu tiếp theo

Nghiên cứu tiếp theo nên tập trung vào việc phát triển các ứng dụng thông minh hơn cho smart meter, nhằm tối ưu hóa hơn nữa việc quản lý tiêu thụ điện và nâng cao trải nghiệm của khách hàng.

Nội dung chính

Tổng quan nghiên cứu

Tốc độ tăng trưởng nhu cầu năng lượng điện tại Việt Nam duy trì ở mức bình quân từ 8% đến 11% mỗi năm, tạo ra thách thức to lớn đối với năng lực truyền tải và độ ổn định của hệ thống lưới điện phân phối. Trước thực trạng phương pháp đo đếm cơ khí truyền thống bộc lộ nhiều điểm nghẽn như chu kỳ ghi chỉ số thủ công kéo dài 30 ngày, sai số ước tính cao và thiếu kênh giao tiếp hai chiều thời gian thực giữa đơn vị cấp điện và khách hàng, việc hiện đại hóa công nghệ đo đếm trở thành yêu cầu cấp thiết. Luận văn tập trung nghiên cứu nguyên lý hoạt động, cấu trúc phần cứng và tính năng đo đếm của công tơ thông minh, đồng thời xây dựng mô hình toán học và thuật toán điều phối phụ tải nhằm tìm ra lịch trình tiêu thụ năng lượng tối ưu cho nhóm hộ tiêu thụ dân dụng.

Phạm vi nghiên cứu được triển khai thực nghiệm trên tập dữ liệu tiêu thụ điện thực tế của 5 hộ dân cư đại diện tại khu vực đô thị, khảo sát theo chu kỳ tích phân chuẩn 30 phút (1.800 giây) trong mối tương quan với các biểu giá điện thời gian thực. Đề tài mang ý nghĩa thực tiễn sâu sắc khi cung cấp công cụ mô phỏng chính xác trên phần mềm chuyên dụng, hỗ trợ các đơn vị điện lực tối ưu hóa biểu đồ phụ tải, giảm hệ số đỉnh tải từ 15% đến 25% và giúp các hộ gia đình chủ động cắt giảm chi phí hóa đơn tiền điện từ 10% đến 18% mỗi tháng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự giao thoa giữa lý thuyết lưới điện thông minh, quản lý phụ tải và lý thuyết tối ưu hóa toán học:

• Lý thuyết Hạ tầng đo đếm tiên tiến (AMI - Advanced Metering Infrastructure): Nền tảng đo đếm hiện đại tích hợp hệ thống truyền thông hai chiều giữa công tơ điện tử và trung tâm quản lý dữ liệu thông qua các công nghệ truyền dẫn như sóng vô tuyến RF, truyền thông qua đường dây tải điện PLC và mạng di động GPRS.
• Lý thuyết Quản lý nhu cầu phụ tải điện (Demand Side Management - DSM): Hệ thống hóa và phân loại toàn bộ thiết bị tiêu thụ điện trong hộ gia đình thành ba nhóm đặc trưng:
  • Tải thiết yếu: Bao gồm đèn chiếu sáng, tivi, quạt, bếp điện từ; đặc trưng bởi thời gian và công suất sử dụng cố định, không thể trì hoãn.
  • Tải có thể dịch chuyển thời gian: Bao gồm máy giặt, máy sấy quần áo, máy rửa chén; cho phép thay đổi thời điểm kích hoạt mà không làm giảm tính năng sử dụng.
  • Tải có thể điều chỉnh công suất: Bao gồm hệ thống điều hòa không khí, máy lạnh; có khả năng tiết chế công suất tiêu thụ linh hoạt theo tín hiệu giá.
• Lý thuyết Tối ưu hóa hàm lồi và dạng toàn phương (Quadratic Form): Thiết lập hàm mục tiêu chi phí năng lượng dưới dạng toàn phương đa biến đối xứng, bảo đảm điều kiện ma trận nửa xác định dương để tìm điểm cực tiểu toàn cục.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu công suất tiêu thụ hữu công tức thời và công suất lưới cung cấp được trích xuất trực tiếp từ các công tơ thông minh 1 pha kiểu VSE11 và 3 pha VSE3T đạt tiêu chuẩn quốc tế IEC 62052-11 và IEC 62053-21 với cấp chính xác 1.0, tần số định mức 50 Hz ± 1 Hz.

Cỡ mẫu nghiên cứu gồm 5 hộ gia đình tiêu thụ điện độc lập với dải công suất biến thiên rộng từ 0,04 kW đến 0,95 kW trong chu kỳ quan sát. Phương pháp chọn mẫu có chủ đích được áp dụng nhằm phản ánh đầy đủ các hành vi phụ tải sinh hoạt đặc trưng tại khu vực đô thị.

Về phương pháp phân tích, tác giả lựa chọn phương pháp hướng giảm Gradient (Gradient Descent Method) kết hợp thuật toán phân phối lịch trình năng lượng cục bộ. Lý do lựa chọn giải thuật này xuất phát từ tính chất lồi của hàm chi phí năng lượng toàn phần, giúp thuật toán đạt tốc độ hội tụ nhanh, hạn chế tối đa sai số tính toán và bảo đảm tính khả thi khi triển khai trên phần mềm mô phỏng MATLAB với chu kỳ kiểm thử chuẩn 1.800 giây.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích dữ liệu thực nghiệm đã mang lại 4 kết quả cốt lõi:

• Xác định chính xác khung thời gian cực trị phụ tải: Tổng công suất tiêu thụ cực đại của nhóm 5 hộ dân cư tập trung chủ yếu trong khoảng thời gian từ 1.250 giây đến 1.450 giây (giai đoạn cuối của chu kỳ tích phân 30 phút khi nhiều thiết bị đồng thời vận hành), trong khi công suất cực tiểu xuất hiện ở khung thời gian từ 300 giây đến 400 giây.
• Hiệu quả san phẳng biểu đồ phụ tải vượt trội: Việc áp dụng thuật toán phân phối lịch trình năng lượng giúp dịch chuyển các phụ tải có thể hoãn lại sang khung giờ thấp điểm, làm giảm công suất đỉnh của cụm hộ dân cư từ 18,4% đến 22,6%, kéo giảm đáng kể tỷ số giữa công suất cực đại và công suất trung bình.
• Cắt giảm chi phí tiền điện trực tiếp: Đối với từng hộ riêng lẻ, thuật toán tối ưu hóa giúp giảm từ 12,0% đến 17,5% tổng chi phí điện năng tiêu thụ trong ngày so với lịch trình sử dụng ngẫu nhiên ban đầu khi áp dụng cơ chế giá điện biến đổi theo thời gian.
• Độ tin cậy truyền dẫn và lưu trữ thông tin: Hệ thống công tơ thông minh tích hợp bộ tập trung DCU (quản lý tối đa 1.000 công tơ, khoảng cách truyền tải lên đến 1.000 mét) duy trì tỷ lệ thu thập chỉ số chính xác trên 99,2%, lưu trữ hồ sơ phụ tải liên tục trong 180 ngày và lịch sử chốt chỉ số suốt 12 tháng.

Thảo luận kết quả

Nguyên nhân chính dẫn đến hiện tượng quá tải cục bộ trong khung giờ từ 1.250 giây đến 1.450 giây là do các hộ gia đình sử dụng điện theo thói quen ngẫu nhiên và không nhận được thông tin phản hồi về giá cả năng lượng tức thời. Khi hệ thống áp dụng cơ chế định giá theo mức tiêu thụ và cung cấp lịch trình đề xuất qua màn hình LCD của công tơ thông minh, người tiêu dùng chủ động phân bổ lại thời gian chạy của các thiết bị có công suất lớn.

So sánh với các nghiên cứu quản lý phụ tải truyền thống chỉ dựa trên việc cắt giảm phụ tải cưỡng bức, phương pháp tối ưu hóa phân tán được trình bày trong luận văn vừa bảo đảm tối đa mức độ tiện nghi của khách hàng, vừa tối ưu hóa chỉ số kinh tế cho cả bên mua lẫn bên bán điện. Dữ liệu nghiên cứu được biểu diễn sinh động thông qua hệ thống đồ thị quan hệ công suất - thời gian ($P-t$) của từng hộ gia đình và biểu đồ công suất tổng hợp nhóm hộ, cho phép các kỹ sư vận hành lưới điện nhận diện trực quan các điểm nghẽn công suất và đưa ra phương án điều tiết phụ tải tối ưu.

Đề xuất và khuyến nghị

• Tăng tốc độ chuyển đổi công tơ cơ khí sang công tơ điện tử thông minh: Đẩy mạnh lộ trình lắp đặt thay thế toàn bộ công tơ cơ khí bằng các dòng công tơ thông minh VSE11 và VSE3T tích hợp module truyền thông đa kênh PLC, RF và GPRS, đặt mục tiêu phủ sóng trên 85% hộ tiêu thụ tại các đô thị trọng điểm trong giai đoạn 2026–2028, do Tập đoàn Điện lực Việt Nam và các công ty điện lực thành viên trực tiếp thực hiện.
• Xây dựng và ban hành cơ chế biểu giá điện linh hoạt thời gian thực: Triển khai khung giá điện theo thời gian sử dụng nhiều bậc và biểu giá thời gian thực cho nhóm khách hàng sinh hoạt, nhằm mục tiêu giảm hệ số tải đỉnh toàn hệ thống từ 10% đến 15% trong vòng 18 tháng, dưới sự điều phối của Bộ Công Thương và Cục Điều tiết Điện lực.
• Tích hợp hệ thống quản lý năng lượng hộ gia đình tự động: Nghiên cứu và thương mại hóa các ứng dụng quản lý năng lượng trên điện thoại thông minh kết nối trực tiếp với cổng giao tiếp quang hoặc RS485 của smart meter, hướng đến mục tiêu đạt 500.000 hộ gia đình áp dụng tự động hóa dịch chuyển phụ tải vào năm 2027.
• Nâng cấp tiêu chuẩn bảo mật và hạ tầng truyền thông đo đếm: Áp dụng nghiêm ngặt giao thức bảo mật dữ liệu phân quyền 3 cấp (chỉ đọc, cấu hình cài đặt, quản trị toàn phần) trên bộ tập trung DCU và hệ thống quản lý dữ liệu đo đếm, do các viện nghiên cứu chuyên ngành phối hợp với các doanh nghiệp sản xuất thiết bị đo lường hoàn thiện trong năm 2026.

Đối tượng nên tham khảo luận văn

• Kỹ sư vận hành và điều độ lưới điện tại các công ty điện lực: Nắm vững giải pháp phân tích biểu đồ phụ tải chi tiết, phương pháp ứng dụng công tơ thông minh để giám sát tổn thất điện năng và kỹ thuật san phẳng phụ tải đỉnh nhằm giảm tải áp lực cho các trạm biến áp phân phối.
• Học viên cao học, nhà nghiên cứu và giảng viên chuyên ngành Kỹ thuật Điện: Sử dụng tài liệu như một khung tham chiếu chuẩn mực về ứng dụng đại số tuyến tính, dạng toàn phương và phương pháp tối ưu hóa lồi giải quyết bài toán kinh tế năng lượng trên nền tảng phần mềm MATLAB.
• Kỹ sư phát triển phần cứng và giải pháp công nghệ đo lường IoT: Tiếp cận các thông số kỹ thuật chi tiết về module truyền thông PLC, sóng vô tuyến RF, GPRS và thiết kế giao thức kết nối bộ tập trung DCU quản lý hàng ngàn nút công tơ.
• Chuyên viên hoạch định chính sách năng lượng và kinh tế điện: Khai thác các căn cứ khoa học và thực nghiệm về sự tương tác giữa biểu giá điện linh hoạt và phản ứng phụ tải khách hàng để xây dựng thị trường bán lẻ điện cạnh tranh minh bạch, hiệu quả.

Câu hỏi thường gặp

Công tơ điện tử thông minh smart meter mang lại ưu thế gì vượt trội so với công tơ cơ truyền thống?

Smart meter sử dụng vi mạch đo đếm thông minh với cấp chính xác 1.0, hỗ trợ đo lường hai chiều cho cả năng lượng hữu công và vô công. Thiết bị có khả năng lưu trữ biểu đồ phụ tải 180 ngày, tự động chốt chỉ số và truyền dữ liệu từ xa qua sóng vô tuyến hoặc đường dây điện, loại bỏ hoàn toàn tình trạng ghi số thủ công và hóa đơn ước tính.

Thuật toán tối ưu hóa trong nghiên cứu giúp hộ gia đình giảm tiền điện bằng nguyên lý nào?

Thuật toán sử dụng phương pháp hướng giảm gradient để giải bài toán hàm chi phí toàn phương. Hệ thống phân tích biểu giá điện theo từng thời điểm và tự động sắp xếp lại lịch hoạt động của các thiết bị có thể dịch chuyển thời gian từ khung giờ cao điểm (1.250s - 1.450s) sang giờ thấp điểm (300s - 400s), giúp giảm chi phí từ 12% đến 17,5%.

Phụ tải điện sinh hoạt trong hộ gia đình được phân loại như thế nào để phục vụ việc tối ưu?

Nghiên cứu chia phụ tải làm ba nhóm chính: Tải thiết yếu gồm đèn, tivi hoạt động cố định; tải có thể dịch chuyển gồm máy giặt, máy sấy có thể đổi giờ vận hành; và tải có thể điều chỉnh công suất gồm điều hòa, máy lạnh có thể thay đổi mức tiêu thụ để tiết kiệm năng lượng.

Hạ tầng thu thập dữ liệu đo đếm từ xa của smart meter hoạt động theo mô hình nào?

Hệ thống sử dụng các module PLC truyền trên dây tải điện hoặc module RF không dây để gửi dữ liệu từ công tơ về bộ tập trung DCU (quản lý tới 1.000 công tơ trong bán kính 1.000m). Sau đó, bộ tập trung sử dụng mạng di động GPRS truyền toàn bộ dữ liệu thời gian thực về máy chủ trung tâm với bảo mật 3 cấp độ.

Phần mềm nào được tác giả ứng dụng để mô phỏng và kiểm chứng giải thuật điều phối phụ tải?

Tác giả lập trình mô phỏng hoàn toàn trên phần mềm MATLAB, nhập dữ liệu công suất tức thời thực tế từ 5 hộ tiêu thụ trong chu kỳ 1.800 giây để giải bài toán ma trận đối xứng và thuật toán hướng giảm gradient, từ đó xuất đồ thị công suất trước và sau khi tối ưu hóa.

Kết luận

• Làm rõ toàn diện các tính năng kỹ thuật, cấu trúc đo đếm và khả năng tích hợp truyền thông đa phương thức PLC, RF, GPRS của công tơ thông minh VSE11 và VSE3T.
• Xây dựng thành công mô hình toán học hàm chi phí năng lượng toàn phần dạng toàn phương dựa trên sự phân loại chi tiết ba nhóm phụ tải sinh hoạt đặc trưng.
• Ứng dụng hiệu quả phương pháp Gradient giải bài toán điều phối phụ tải phân tán, chứng minh khả năng cắt giảm công suất đỉnh từ 18,4% đến 22,6% và tiết kiệm trên 12% tiền điện cho khách hàng.
• Kiểm chứng thành công mô hình thuật toán trên phần mềm MATLAB với bộ dữ liệu thực tế 5 hộ dân cư trong chu kỳ chuẩn 1.800 giây, bảo đảm độ tin cậy và tính khả thi kỹ thuật.
• Đề xuất định hướng mở rộng hệ thống đo đếm thông minh phục vụ thị trường bán lẻ điện cạnh tranh và tích hợp năng lượng tái tạo phân tán.

Luận văn đã đóng góp một giải pháp khoa học và công nghệ hoàn chỉnh cho bài toán số hóa quản lý năng lượng tại Việt Nam. Lộ trình phát triển tiếp theo cần tập trung mở rộng quy mô thử nghiệm lên 10.000 nút công tơ và tích hợp nguồn điện mặt trời mái nhà trong giai đoạn 2026–2028. Các đơn vị quản lý vận hành và doanh nghiệp phân phối điện nên sớm tham khảo, áp dụng mô hình điều phối phụ tải thông minh này vào thực tiễn quản trị lưới điện hiện đại.

Trích đoạn nội dung tài liệu

đặt vấn đề nêu trên, nhiệm vụ trọng tâm của đề tài là nghiên cứu và tìm hiểu về các vấn đề sau: - Tìm hiểu ưu điểm của smart meter trong lưới điện. - Phương pháp ghi nhận thu thập dữ liệu thông số của smart meter. - Khảo sát mô phỏng đồ thị phụ tải hộ tiêu thụ. - Xây dựng hàm tổng chi phí của nhóm hộ tiêu thụ điện trong ngày theo năng lượng tiêu thụ của hộ tiêu thụ điện từng thời điểm từ việc thu thập dữ liệu trực tiếp từ các smart meter.

Từ đó đưa ra thuật toán cho lịch trình tiêu thụ năng lượng tiêu thụ đến cho từng hộ khách hàng riêng để giảm chi phí tiêu thụ điện của khách hàng. Phạm vi nghiên cứu - Tìm hiểu về smart meter đang được sử dụng trong nước. - Mô phỏng smart meter trong quản lý điện năng sử dụng của hộ tiêu thụ điện. - Tìm hiểu các thiết bị điện sử dụng trong hộ gia đình để thuận tiện trong việc điều chỉnh lại lịch trình tiêu thụ điện của khác hàng.

- Tìm hiểu các mô hình giá cả từ đó xây dựng hàm chi phí tính toán tiền điện phải trả của hộ tiêu thụ điện là thấp nhất. HVTH: Dương Văn Ngọc Trang 3 Luận văn GVHD: PGS. Phan Quốc Dũng - Các phương pháp tính toán của bài toán. - Nhận xét và kết luận.

Giới hạn đề tài. Đề tài chỉ quan tâm đến: Tìm hiểu về smart meter thu thập thông tin kiểm tra năng lượng tiêu thụ điện từ xa của hộ gia đình trong ngày. Xác định thời gian tiêu thụ công suất lớn nhất và nhỏ nhất để từ đó công ty cung cấp điện tính toán chi phí tiêu thụ năng lượng của hộ tiêu thụ và gửi lịch trình tiêu thụ năng lượng đến hộ tiêu thụ, hộ tiêu thụ sẽ tự điều chỉnh lại việc sử dụng thiết bị điện trong nhà theo lịch trình trên sao cho việc trả tiền điện của hộ tiêu thụ là thấp nhất. Phương pháp nghiên cứu Thu thập tài liệu liên quan đến đề tài nghiên cứu, từ các bài báo của nước ngoài.

Nghiên cứu và tìm hiểu về smart meter đang được sử dụng trong nước như cách đo và ghi nhận các thông số điện, và thời gian tiêu thụ điện trong ngày và việc cài đặt các biểu giá về tiền điện tại từng thời điểm của nhà cung cấp và phân phối điện. Do smart meter vẫn chưa sử dụng rộng rãi ở nước ta nên người thực hiện luận văn lấy các thông số từ các đồng hồ đo thông minh đơn lẻ để khảo sát trên mô hình toán, mô phỏng bằng phần mềm từ đó phân tích các kết quả nhận được và các kiến nghị. Đánh giá tổng quát toàn bộ bản đề tài. Đề nghị hướng phát triển của đề tài.

Kết quả dự kiến và giá trị thực tiễn Phân tích được ưu khuyết điểm về kinh tế - kỹ thuật của việc ứng dụng smart meter trong quản lý hộ tiêu thụ điện. Với kết quả nhận được có thể ứng dụng rộng rãi việc sử dụng smart meter trong quản lý hộ tiêu thụ điện, nâng cao hiểu quả sử dụng điện và công ty điện lực có thể nâng cao hiệu quả quản lý. Nội dung đề tài : Chương 1 : Tổng quan Chương 2 : Giới thiệu smart meter và mô phỏng quản lý phụ tải Chương 3 : Cơ sở toán học Chương 4 : Chi phí điện năng tiêu thụ Chương 5 : Kết luận HVTH: Dương Văn Ngọc Trang 4 Luận văn GVHD: PGS. Phan Quốc Dũng Chương 2 GIỚI THIỆU SMART METER VÀ MÔ PHỎNG QUẢN LÝ PHỤ TẢI 2.

Giới thiệu smart meter Smart meter là công tơ điện thông minh đo và ghi lại lượng điện sử dụng vào những giờ giấc khác nhau trong ngày và trong tuần. Hiện nay có các mẫu smart meter khác nhau nhưng các chức năng cơ bản thì như nhau. Smart meter sử dụng mạng lưới liên lạc để hàng ngày từng lúc liên lạc các kết quả đọc đồng hồ với các công ty cung cấp và phân phối điện. Những đồng hồ đo này có năng lực đo được lưu lượng hai chiều của điện, cho phép các hộ gia đình có hệ thống năng lượng có thể tái tạo được, như các tấm hấp thu năng lượng mặt trời, có thể tính được lượng điện mà họ cấp trở lại vào hệ thống đường dây.

Smart meter cho phép khách hàng đưa ra những lựa chọn về mức độ năng lượng họ sử dụng, bởi các đồng hồ đo này có thể cung cấp thông tin chính xác, về việc tiêu thụ điện. Không như công nghệ đo cũ mà các smart meter đang thay thế, smart meter là các hệ thống liên lạc kỹ thuật số, hai chiều, ghi lại việc sử dụng điện mỗi 30 phút đồng hồ và có thể tự động gửi số liệu này tới các công ty cấp điện. Cách này sẽ gần như làm chấm dứt thời của các hóa đơn ước tính, hàng quý và các kết quả đọc đồng hồ theo lối thủ công. Việc kết nối hay cắt kết nối điện, chuyển sang một công ty kinh doanh bán lẻ điện mới hoặc cấp điện từ các tấm hấp thu năng lượng mặt trời trên mái nhà, trở lại vào hệ thống đường dây, tất cả đều sẽ ít tốt kém hơn và dễ dàng hơn bằng một smart meter.

Khi chuyển công ty điện, mọi người sẽ không còn phải chờ để có kết quả đọc đồng hồ đo lần tới của mình nữa, làm cho các dịch vụ như thế này nhanh chóng hơn và ít tốn kém hơn. Sử dụng một cổng mạng và một hiển thị trong nhà được kết nối với smart meter của mình, các thành viên trong hộ gia đình và các dịch vụ sẽ có thể tiếp cận được đến các thông tin chính xác và chi tiết hơn về việc sử dụng điện của mình. Các thông tin này sẽ giúp khách hàng xác định được các cách tiết kiệm điện, do đó giảm được các HVTH: Dương Văn Ngọc Trang 5 Luận văn GVHD: PGS. Phan Quốc Dũng chi phí năng lượng của mình.

Các thông tin này sẽ còn giúp khách hàng so sánh các đề nghị về giá cả điện từ các công ty cung cấp đang cạnh tranh nhau để chắc chắn là họ đang có được một thỏa thuận có lợi nhất. Smart meter có thể thông báo cho công ty phân phối điện của hộ tiêu thụ biết là điện của họ không có vào thời gian thực. Các lệnh báo cho biết sự cố cúp điện này có thể làm cho việc kết nối điện trở lại diễn ra nhanh chóng hơn bởi nguồn gốc của vấn đề có thể được xác định ngay tức thì. Nhóm sửa chữa có thể được phân bổ theo cách ưu tiên và việc sửa chữa có thể bắt đầu sớm hơn.

Các công ty điện có thể sử dụng công nghệ smart meter để giúp làm cho các bên luôn được cung cấp thông tin nhanh chóng và chính xác hơn. Giới thiệu một số công tơ thông minh(smart meter) nước ta đang sử dụng Smart meter trên thị trường thì có rất nhiều loại do nhiều công ty khác nhau sản suất nhưng tính năng đo đếm các đồng hồ tuơng đối giống nhau. Dưới đây ta tìm hiểu về loại công tơ thông minh mà nghành điện lực nước ta đang sử dụng. Công tơ điện xoay chiều 1 pha kiểu VSE11 2.1 Tổng quan Công tơ điện xoay chiều 1 pha kiểu điện tử - VSE11 là thiết bị đo đếm điện năng hiện đại, thông minh được sản xuất bởi Công ty Cổ phần Thiết Bị Điện VI-NA-SI- NO.

VSE11 sử dụng công nghệ tiên tiến nhờ IC đo đếm thông minh, linh kiện chất lượng cao, màn hình LCD và kỹ thuật đo đếm hiện đại nhất, được sản xuất với công nghệ SMT. Các tính năng được chế tạo theo yêu cầu thực tế của người sử dụng điện. Đây là thế hệ thiết bị đo đếm điện năng mới được thiết kế và sản xuất theo tiêu chuẩn: - IEC62052-11 về công tơ điện AC, bao gồm những yêu cầu chung-thử nghiệm và điều kiện thử nghiệm - IEC62053-21 về thiết bị đo năng lượng tĩnh đối với điện năng hữu công (Cấp chính xác 1 và 2). VSE11 tích hợp các tính năng nổi bật: chống gian lận điện (rò điện), cảnh báo lỗi.

Đặc biệt, VSE11 có khả năng tính hợp thêm tính năng đo ghi từ xa (đọc từ xa bằng HVTH: Dương Văn Ngọc Trang 6 Luận văn GVHD: PGS. Phan Quốc Dũng bộ tập trung qua đường dây điện (PLC) hoặc qua sóng RF, bằng handheld qua sóng RF) bằng cách lắp các module rời tương ứng: module PLC, module Concentrator RF, Module Handheld RF. Công tơ còn có tính năng đọc qua sóng hồng ngoại bằng cách sử dụng thiết bị cầm tay (handheld). Điều này rất thuận tiện cho việc phát triển và linh hoạt chuyển đổi phương thức 2.

Thông số kỹ thuật Bảng 2.1: Chủng loại và hằng số công tơ Model Loại Điện áp Dòng điện Hằng số công tơ 5(20)A 3200 imp/kWh VSE11 1 pha 220V 10(40)A 1600 imp/kWh 20(80)A 800 imp/kWh  Cấp chính xác: 1.0  Tần số: 50Hz ± 1Hz  Kích thước: 200mm 112mm 71mm  Trọng lượng: 0.75kg  Khởi động: Trong điều kiện điện áp định mức, tần số định mức, hệ số công suất là 1, và khi dòng tải là 0.4%Ib (Cấp chính xác 1), công tơ có thể đo điện năng liên tục.  Kiểm tra tự lên số: Khi mức điện áp 115% và dòng điện bị ngắt thì không phát xung đếm điện năng.2: Thông số điện VSE11 Điện áp làm việc 0,7U n  U  1, 2U n 0,7Un Công suất tiêu thụ của mạch áp  1W ; 4VA Công suất tiêu thụ của mạch dòng  2VA Điện áp pin dự phòng 3, 6VDC (Nguồn: Internet: vinasino./15-tai-li-u-k-thu-t-cong-to-1-pha-nhi-u-bi-u-gia-tr- c-ti-pv.29 thg 8, 2014) HVTH: Dương Văn Ngọc Trang 7 Luận văn GVHD: PGS. Phan Quốc Dũng 2.3 Bảo mật công tơ Công tơ dùng mật mã (Password) để bảo mật khi truy cập công tơ bằng phần mềm. Mật mã được chia thành 3 cấp bảo mật.

- Cấp 1 (chỉ đọc): Đọc tất cả các thông số trong công tơ. - Cấp 2 đọc được tất cả các thông số như cấp 1 và cập nhật thời gian. - Câp 3 (quản lý): + Đọc các thông số như cấp 1 và 2 + Cập nhật thời gian + Xóa các thanh ghi (kết hợp nút nhấn bên trong công tơ) + Lập trình các thông số công tơ. Ngoài ra, công tơ còn kết hợp bảo mật bằng nút nhấn cho phép lập trình khi cài đặt thông số công tơ và xóa thanh ghi.

Mô tả và lắp ráp Hình 2.1: Công tơ điện xoay chiều kiểu điện tử 1 pha – VSE1T HVTH: Dương Văn Ngọc Trang 8 Luận văn GVHD: PGS.
