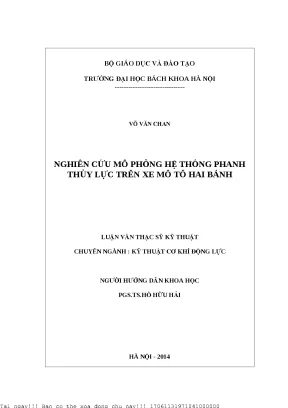

Nghiên Cứu Mô Phỏng Hệ Thống Phanh Thủy Lực Trên Xe Mô Tô Hai Bánh

Tài liệu nghiên cứu Nghiên ứu mô phỏng hệ thống phanh thủy lự trên xe mô tô hai bánh, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Võ Văn Chan
• Người hướng dẫn: PGS. Hồ Hữu Hải
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Cơ Khí Động Lực
• Đề tài: Nghiên Cứu Mô Phỏng Hệ Thống Phanh Thủy Lực Trên Xe Mô Tô Hai Bánh
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU
• 1.1. Xe mô tô
• 1.2. Hệ thống phanh của xe mô tô
• 1.3. Cấu trúc hệ thống phanh trên xe máy
• 1.4. Các chỉ tiêu đánh giá chất lượng của quá trình phanh, các tiêu chuẩn qui định hệ thống phanh và tính ổn định của xe máy khi phanh
• 1.5. Các đề tài nghiên cứu về phanh ô tô và xe máy có liên quan
• 1.6. Mục tiêu, nội dung của đề tài
• 2. CHƯƠNG 2: MÔ HÌNH MÔ PHỎNG HỆ THỐNG PHANH XE MÁY TRONG MATLAB – SIMULINK
• 2.1. Sơ lược về Matlab – Simulink
• 2.2. Mô hình mô phỏng xy lanh chính
• 2.3. Mô hình mô phỏng đường ống dẫn dầu hệ thống phanh thủy lực cho bánh xe trước và bánh xe sau xe mô tô
• 2.4. Mô hình mô phỏng cơ cấu phanh bánh xe
• 2.5. Mô hình mô phỏng chuyển động của xe
• 3. CHƯƠNG 3: KẾT QUẢ MÔ PHỎNG HỆ THỐNG PHANH THỦY LỰC TRÊN XE MÔ TÔ 2 BÁNH
• 3.1. Mô phỏng hệ thống phanh khi thay đổi lực tác dụng
• 3.2. Mô phỏng hệ thống phanh khi thay đổi vận tốc xe ban đầu
• 3.3. Mô phỏng hệ thống phanh khi thay đổi hệ số bám
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Hệ Thống Phanh Thủy Lực Xe Mô Tô Nghiên Cứu

Hệ thống phanh là yếu tố then chốt đảm bảo an toàn cho xe mô tô hai bánh. Bài viết này sẽ giới thiệu tổng quan về hệ thống phanh thủy lực xe máy, bao gồm cấu tạo, nguyên lý hoạt động và các chỉ tiêu đánh giá. Trong bối cảnh xe máy ngày càng phổ biến, việc nghiên cứu và cải tiến hệ thống phanh là vô cùng quan trọng. Nghiên cứu này cung cấp cơ sở lý thuyết vững chắc và công cụ mô phỏng hệ thống phanh để đánh giá hiệu quả phanh trong các điều kiện vận hành khác nhau, từ đó góp phần nâng cao an toàn phanh xe máy.

1.1. Lịch Sử Phát Triển Hệ Thống Phanh Xe Hai Bánh

Xe gắn máy có thể coi như sự kết hợp của động cơ nổ và xe hai bánh. Từ chiếc xe gắn máy đầu tiên có động cơ hơi nước của Perô đến những cải tiến của Daimler với động cơ chạy xăng nhỏ gọn hơn, lịch sử phát triển của xe máy gắn liền với sự phát triển của động cơ đốt trong. Ngày nay, nhiều thương hiệu xe máy nổi tiếng đã tích hợp các công nghệ phanh tiên tiến, từ phanh đĩa đến phanh ABS xe máy, nhằm nâng cao hiệu suất và độ an toàn. "Đầu thế kỷ 20, xe gắn máy dùng nhiều nhất trên thế giới nhất là các nước Châu Âu với những kiểu xe đẹp và hiện đại."

1.2. Phân Loại Các Hệ Thống Phanh Xe Mô Tô Hiện Đại

Hệ thống phanh xe mô tô được phân loại theo nhiều tiêu chí. Theo kết cấu cơ cấu phanh, có phanh guốc và phanh đĩa. Theo dẫn động phanh, có phanh cơ khí và phanh thủy lực. Một phân loại quan trọng khác là theo khả năng chống bó cứng, với sự xuất hiện của hệ thống phanh ABS. Mỗi loại phanh có ưu nhược điểm riêng, phù hợp với các dòng xe và điều kiện vận hành khác nhau. Việc lựa chọn hệ thống phanh phù hợp đóng vai trò quan trọng trong việc đảm bảo hiệu suất phanh xe mô tô.

II. Thách Thức Trong Thiết Kế Hệ Thống Phanh Thủy Lực Tối Ưu

Thiết kế hệ thống phanh thủy lực xe mô tô hiệu quả đòi hỏi giải quyết nhiều thách thức. Một trong số đó là đảm bảo lực phanh ổn định trong mọi điều kiện, từ đường khô ráo đến đường trơn trượt. Đồng thời, hệ thống phanh cần có khả năng tản nhiệt tốt để tránh hiện tượng mất phanh do nhiệt độ quá cao. Ngoài ra, việc giảm thiểu trọng lượng và kích thước của hệ thống phanh cũng là một yếu tố quan trọng. Các nghiên cứu về tính toán lực phanh và hiệu suất phanh đóng vai trò then chốt trong quá trình thiết kế.

2.1. Các Yếu Tố Ảnh Hưởng Đến Hiệu Quả Phanh Thủy Lực

Hiệu quả của hệ thống phanh thủy lực bị ảnh hưởng bởi nhiều yếu tố, bao gồm lực tác dụng lên tay phanh, áp suất dầu phanh, hệ số ma sát giữa má phanh và đĩa phanh, cũng như nhiệt độ của hệ thống. Việc kiểm soát các yếu tố này là vô cùng quan trọng để đảm bảo an toàn phanh. Nghiên cứu và mô hình hóa hệ thống phanh giúp các kỹ sư hiểu rõ hơn về sự tương tác giữa các yếu tố này và đưa ra các giải pháp thiết kế tối ưu.

2.2. Ảnh Hưởng Của Vật Liệu Đến Tính Năng Phanh Xe Máy

Vật liệu chế tạo các bộ phận của hệ thống phanh, đặc biệt là má phanh và đĩa phanh, có ảnh hưởng lớn đến tính năng của hệ thống. Vật liệu cần có độ bền cao, khả năng chịu nhiệt tốt và hệ số ma sát ổn định. Các nghiên cứu về vật liệu mới, như vật liệu composite, đang được tiến hành nhằm nâng cao hiệu suất phanh và giảm thiểu mài mòn. Lựa chọn vật liệu phù hợp giúp tăng tuổi thọ và độ tin cậy của hệ thống phanh.

2.3. Vấn Đề Tản Nhiệt Trong Hệ Thống Phanh Thủy Lực

Trong quá trình phanh, đĩa phanh nóng lên rất nhanh do ma sát giữa má phanh và đĩa. Nếu nhiệt độ quá cao, hệ số ma sát sẽ giảm, dẫn đến mất phanh. Vì vậy, tản nhiệt là một yếu tố quan trọng trong thiết kế hệ thống phanh. Các giải pháp tản nhiệt bao gồm sử dụng vật liệu dẫn nhiệt tốt, thiết kế đĩa phanh có rãnh hoặc lỗ thông gió, và sử dụng hệ thống làm mát bằng chất lỏng. Khả năng tản nhiệt hiệu quả sẽ đảm bảo an toàn phanh xe máy trong điều kiện vận hành khắc nghiệt.

III. Phương Pháp Mô Phỏng Hệ Thống Phanh Thủy Lực Simulink

Mô phỏng hệ thống phanh thủy lực trên phần mềm Matlab/Simulink là một phương pháp hiệu quả để đánh giá hiệu quả phanh và tối ưu hóa thiết kế. Phương pháp này cho phép các kỹ sư xây dựng mô hình toán học của hệ thống phanh, bao gồm các thành phần như bơm phanh, ống dẫn dầu phanh, xy lanh công tác, và cơ cấu phanh. Sau đó, mô hình này được sử dụng để phân tích hệ thống phanh thủy lực xe hai bánh trong các điều kiện vận hành khác nhau. "Đề tài cung cấp cơ sở lý thuyết về nghiên cứu và tính hiệu quả phanh thủy lực trong quá trình điều khiển xe gắn máy thông qua phần mềm mô phỏng."

3.1. Xây Dựng Mô Hình Toán Học Hệ Thống Phanh Thủy Lực

Việc xây dựng mô hình toán học chính xác là bước quan trọng nhất trong mô phỏng hệ thống phanh. Mô hình này cần mô tả đúng các đặc tính của từng thành phần, như độ cứng của ống dẫn dầu, độ nhạy của van điều áp phanh, và đặc tính ma sát của má phanh. Các phương trình vi phân được sử dụng để mô tả sự thay đổi của áp suất dầu, lưu lượng dầu, và lực phanh theo thời gian. Độ chính xác của mô hình ảnh hưởng trực tiếp đến độ tin cậy của kết quả mô phỏng phanh xe máy.

3.2. Sử Dụng Simulink Để Mô Phỏng Hệ Thống Phanh Xe Máy

Simulink là một công cụ mạnh mẽ để mô phỏng hệ thống phanh thủy lực. Phần mềm này cho phép các kỹ sư xây dựng mô hình trực quan bằng cách kết nối các khối chức năng đại diện cho các thành phần của hệ thống phanh. Sau đó, mô hình này có thể được chạy để phân tích động lực học xe hai bánh và đánh giá hiệu quả phanh trong các điều kiện khác nhau. Simulink cung cấp nhiều công cụ phân tích, như đồ thị, báo cáo, và hoạt hình, giúp các kỹ sư hiểu rõ hơn về hoạt động của hệ thống phanh.

IV. Kết Quả Mô Phỏng Ảnh Hưởng Lực Tốc Độ và Hệ Số Bám

Kết quả mô phỏng hệ thống phanh cho thấy lực tác dụng, vận tốc ban đầu và hệ số bám ảnh hưởng đáng kể đến quãng đường phanh và gia tốc chậm dần. Khi lực tác dụng tăng lên, quãng đường phanh giảm xuống. Khi vận tốc ban đầu tăng lên, quãng đường phanh tăng lên theo bình phương vận tốc. Khi hệ số bám giảm xuống, quãng đường phanh tăng lên đáng kể. Các kết quả này phù hợp với lý thuyết và có thể được sử dụng để cải thiện điều khiển hệ thống phanh thủy lực.

4.1. Ảnh Hưởng Của Lực Tác Dụng Lên Tay Phanh

Lực tác dụng lên tay phanh là yếu tố đầu vào quan trọng của hệ thống phanh thủy lực. Khi lực này tăng lên, áp suất dầu phanh tăng lên, dẫn đến lực phanh tăng lên và quãng đường phanh giảm xuống. Tuy nhiên, nếu lực tác dụng quá lớn, có thể gây ra hiện tượng bó cứng bánh xe, đặc biệt là trên đường trơn trượt. Do đó, việc điều chỉnh lực tác dụng phù hợp là rất quan trọng để đảm bảo an toàn phanh xe máy.

4.2. Tác Động Của Vận Tốc Ban Đầu Đến Quãng Đường Phanh

Vận tốc ban đầu là yếu tố quyết định đến quãng đường phanh. Khi vận tốc tăng lên, động năng của xe tăng lên theo bình phương vận tốc, do đó cần một lực phanh lớn hơn và quãng đường phanh dài hơn để dừng xe. Điều này cho thấy tầm quan trọng của việc duy trì tốc độ an toàn và giữ khoảng cách an toàn với các xe khác. Người lái xe cần đặc biệt chú ý khi di chuyển trong điều kiện thời tiết xấu hoặc trên đường trơn trượt.

4.3. Vai Trò Của Hệ Số Bám Trong Quá Trình Phanh

Hệ số bám giữa lốp xe và mặt đường là yếu tố giới hạn lực phanh tối đa. Khi hệ số bám giảm xuống, lực phanh tối đa cũng giảm xuống, dẫn đến quãng đường phanh dài hơn. Điều này đặc biệt nguy hiểm trên đường trơn trượt, nơi hệ số bám rất thấp. Nghiên cứu phanh ABS xe máy tập trung vào việc duy trì hệ số bám tối ưu trong quá trình phanh, giúp người lái xe kiểm soát xe tốt hơn và giảm thiểu nguy cơ tai nạn.

V. Ứng Dụng Nghiên Cứu Hệ Thống Phanh ABS CBS Cho Xe Máy

Nghiên cứu này có thể ứng dụng vào phát triển và hoàn thiện các hệ thống phanh an toàn như ABS (Anti-lock Braking System) và CBS (Combined Braking System). Hệ thống ABS giúp ngăn chặn tình trạng bó cứng phanh, duy trì khả năng lái và giảm thiểu quãng đường phanh. Hệ thống CBS phân bổ lực phanh giữa bánh trước và bánh sau, cải thiện sự ổn định và hiệu quả phanh. Ứng dụng kết quả mô phỏng hệ thống phanh vào thiết kế các hệ thống này sẽ góp phần nâng cao an toàn phanh xe máy trong thực tế.

5.1. Cải Thiện Hệ Thống Phanh ABS Xe Máy Qua Mô Phỏng

Mô phỏng phanh xe máy sử dụng Matlab/Simulink cung cấp một công cụ mạnh mẽ để cải thiện hiệu suất của hệ thống phanh ABS. Bằng cách mô phỏng các tình huống phanh khác nhau, các kỹ sư có thể tối ưu hóa thuật toán điều khiển của ABS, đảm bảo lực phanh được phân bổ tối ưu cho từng bánh xe, ngăn chặn tình trạng bó cứng và giảm thiểu quãng đường phanh.

5.2. Tối Ưu Hóa Hệ Thống Phanh CBS Để Nâng Cao An Toàn

Hệ thống phanh CBS phân bổ lực phanh giữa bánh trước và bánh sau, giúp cải thiện sự ổn định và hiệu quả phanh. Mô phỏng hệ thống phanh thủy lực có thể giúp tối ưu hóa tỷ lệ phân bổ lực phanh, đảm bảo cả hai bánh xe đều phanh hiệu quả mà không bị bó cứng. Điều này đặc biệt quan trọng trong các tình huống phanh khẩn cấp, giúp người lái xe kiểm soát xe tốt hơn và giảm thiểu nguy cơ tai nạn.

VI. Kết Luận Triển Vọng Phát Triển Hệ Thống Phanh Tương Lai

Nghiên cứu mô phỏng hệ thống phanh thủy lực là một bước quan trọng trong việc nâng cao an toàn phanh xe máy. Các kết quả mô phỏng cung cấp thông tin hữu ích để thiết kế và tối ưu hóa hệ thống phanh, từ việc lựa chọn vật liệu phù hợp đến việc điều chỉnh thuật toán điều khiển của ABS và CBS. Trong tương lai, nghiên cứu có thể được mở rộng để bao gồm các yếu tố khác, như ảnh hưởng của hệ thống treo, lốp xe, và điều kiện thời tiết. Đồng thời, việc tích hợp các công nghệ mới, như trí tuệ nhân tạo và IoT, có thể mở ra những hướng đi mới trong việc phát triển hệ thống phanh thông minh.

6.1. Tích Hợp Trí Tuệ Nhân Tạo Vào Hệ Thống Phanh

Việc tích hợp trí tuệ nhân tạo (AI) vào hệ thống phanh có thể mang lại những cải tiến đáng kể. AI có thể được sử dụng để phân tích dữ liệu từ các cảm biến trên xe, như cảm biến tốc độ, cảm biến gia tốc, và cảm biến góc lái, để dự đoán các tình huống nguy hiểm và điều chỉnh lực phanh một cách tự động. Điều này giúp giảm thiểu sai sót của người lái và nâng cao an toàn phanh trong mọi điều kiện.

6.2. Sử Dụng IoT Để Giám Sát và Điều Khiển Hệ Thống Phanh

Công nghệ Internet of Things (IoT) cho phép kết nối hệ thống phanh với các thiết bị khác, như điện thoại thông minh, máy tính bảng, và trung tâm điều khiển. Điều này cho phép người lái xe giám sát tình trạng của hệ thống phanh, nhận cảnh báo về các vấn đề tiềm ẩn, và thậm chí điều khiển hệ thống phanh từ xa trong một số trường hợp. Việc sử dụng IoT giúp tăng cường khả năng kiểm soát và quản lý hệ thống phanh xe máy, góp phần nâng cao an toàn và hiệu quả.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của xe mô tô hai bánh tại Việt Nam, việc nâng cao hiệu quả và an toàn của hệ thống phanh thủy lực trở thành một vấn đề cấp thiết. Theo ước tính, số lượng xe mô tô hai bánh lưu hành ngày càng tăng, đồng thời nhu cầu về hệ thống phanh có hiệu suất cao, ổn định cũng gia tăng tương ứng. Hệ thống phanh thủy lực được xem là một trong những giải pháp kỹ thuật quan trọng nhằm đảm bảo an toàn giao thông và giảm thiểu tai nạn. Tuy nhiên, hiệu quả thực tế của hệ thống này trên xe mô tô hai bánh vẫn chưa được nghiên cứu sâu sắc và đánh giá toàn diện.

Mục tiêu chính của luận văn là xây dựng cơ sở lý thuyết và mô phỏng hệ thống phanh thủy lực trên xe mô tô hai bánh bằng phần mềm Matlab – Simulink, từ đó đánh giá hiệu quả phanh dưới các điều kiện vận hành khác nhau như thay đổi lực tác dụng, vận tốc xe và hệ số bám đường. Phạm vi nghiên cứu tập trung vào mô phỏng hệ thống phanh thủy lực trên xe mô tô hai bánh tại Việt Nam, với dữ liệu và mô hình được xây dựng dựa trên các thông số kỹ thuật phổ biến và tiêu chuẩn quốc gia hiện hành.

Nghiên cứu có ý nghĩa quan trọng trong việc cung cấp cơ sở khoa học cho việc thiết kế, cải tiến hệ thống phanh thủy lực, góp phần nâng cao an toàn giao thông và giảm thiểu rủi ro tai nạn. Các chỉ tiêu đánh giá như quãng đường phanh, gia tốc chậm dần, lực phanh riêng được sử dụng làm metrics chính để đo lường hiệu quả của hệ thống. Kết quả mô phỏng dự kiến sẽ hỗ trợ các nhà sản xuất và kỹ sư trong việc tối ưu hóa thiết kế phanh thủy lực phù hợp với điều kiện vận hành thực tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: lý thuyết cơ học chất lỏng và lý thuyết động lực học xe mô tô. Lý thuyết cơ học chất lỏng được áp dụng để mô hình hóa hệ thống phanh thủy lực, trong đó định luật Pascal là cơ sở cho việc truyền áp suất trong dầu phanh. Mô hình xy lanh chính và xy lanh công tác được xây dựng dựa trên các phương trình chuyển động của piston và lưu lượng dầu, phản ánh chính xác quá trình truyền lực trong hệ thống.

Lý thuyết động lực học xe mô tô được sử dụng để mô phỏng chuyển động của xe trong quá trình phanh, bao gồm các lực tác dụng lên bánh xe, mô men phanh, và phản lực mặt đường. Các khái niệm chính bao gồm: hệ số bám đường (Hs bám), lực tác dụng (Lực td), vận tốc ban đầu (Vận tốc bđ), quãng đường phanh (Qđ phanh), và độ trượt bánh xe (). Mô hình hóa sự biến thiên của hệ số bám theo độ trượt giúp đánh giá tính ổn định và hiệu quả phanh trong các điều kiện vận hành khác nhau.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các tài liệu kỹ thuật, tiêu chuẩn quốc gia về hệ thống phanh, cùng với các thông số kỹ thuật phổ biến của xe mô tô hai bánh tại Việt Nam. Phương pháp nghiên cứu chủ yếu là xây dựng mô hình toán học và mô phỏng hệ thống phanh thủy lực trên phần mềm Matlab – Simulink.

Cỡ mẫu mô phỏng bao gồm các trường hợp thay đổi lực tác dụng (160N đến 240N), vận tốc ban đầu (5 m/s đến 25 m/s), và hệ số bám đường (0,5 đến 0,9). Phương pháp chọn mẫu dựa trên các điều kiện vận hành thực tế phổ biến nhằm đảm bảo tính đại diện và khả năng áp dụng kết quả. Phân tích dữ liệu được thực hiện thông qua các biểu đồ mô phỏng áp suất, lực tác dụng, vận tốc xe, quãng đường phanh và vận tốc góc bánh xe.

Timeline nghiên cứu kéo dài trong khoảng thời gian từ đầu năm 2013 đến giữa năm 2014, bao gồm các giai đoạn xây dựng mô hình, chạy mô phỏng, phân tích kết quả và hoàn thiện luận văn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của lực tác dụng lên hiệu quả phanh: Khi lực tác dụng tăng từ 160N đến 240N ở vận tốc 20 m/s và hệ số bám 0,8, quãng đường phanh giảm đáng kể, từ khoảng 35 m xuống còn khoảng 25 m. Áp suất trong xy lanh chính và xy lanh công tác cũng tăng tương ứng, giúp tăng lực phanh và giảm thời gian phanh.

2. Ảnh hưởng của vận tốc ban đầu: Ở lực tác dụng cố định 200N và hệ số bám 0,8, khi vận tốc ban đầu tăng từ 5 m/s đến 25 m/s, quãng đường phanh tăng từ khoảng 5 m lên đến gần 50 m. Gia tốc chậm dần giảm dần khi vận tốc tăng, cho thấy hiệu quả phanh giảm ở tốc độ cao.

3. Ảnh hưởng của hệ số bám đường: Với lực tác dụng 200N và vận tốc 20 m/s, khi hệ số bám tăng từ 0,5 đến 0,9, quãng đường phanh giảm từ khoảng 40 m xuống còn khoảng 20 m. Hệ số bám cao giúp tăng lực phanh riêng, cải thiện khả năng dừng xe nhanh và an toàn hơn.

4. Tính ổn định của xe khi phanh: Mô hình động lực học cho thấy sự phân bố lực phanh giữa bánh trước và bánh sau ảnh hưởng đến mô men quay vòng và độ nghiêng của xe. Việc cân bằng lực phanh giúp duy trì ổn định, giảm nguy cơ mất lái khi phanh gấp.

Thảo luận kết quả

Kết quả mô phỏng cho thấy lực tác dụng và hệ số bám là hai yếu tố quyết định lớn nhất đến hiệu quả phanh thủy lực trên xe mô tô hai bánh. Việc tăng lực tác dụng làm tăng áp suất dầu và lực phanh, từ đó giảm quãng đường phanh và thời gian dừng xe. Tuy nhiên, vận tốc ban đầu cao làm giảm hiệu quả phanh do quãng đường phanh tăng lên đáng kể, điều này phù hợp với các nghiên cứu trước đây về động lực học phanh xe mô tô.

Hệ số bám đường đóng vai trò quan trọng trong việc truyền lực phanh từ bánh xe xuống mặt đường. Kết quả mô phỏng phù hợp với các tiêu chuẩn quốc gia và các nghiên cứu quốc tế, cho thấy quãng đường phanh giảm khi hệ số bám tăng, đồng thời gia tốc chậm dần tăng lên. Biểu đồ mô phỏng áp suất, lực tác dụng và vận tốc xe minh họa rõ ràng mối quan hệ này, giúp trực quan hóa hiệu quả phanh trong các điều kiện khác nhau.

Ngoài ra, mô hình động lực học xe cho thấy sự phân bố lực phanh hợp lý giữa bánh trước và bánh sau là cần thiết để duy trì tính ổn định và an toàn khi phanh. Điều này nhấn mạnh tầm quan trọng của thiết kế hệ thống phanh thủy lực cân bằng và điều chỉnh lực phanh phù hợp.

Đề xuất và khuyến nghị

1. Tăng cường kiểm soát lực tác dụng phanh: Khuyến nghị các nhà sản xuất và kỹ sư phát triển hệ thống điều khiển lực phanh thủy lực tự động hoặc bán tự động nhằm tối ưu hóa lực tác dụng, giảm thiểu quãng đường phanh và tăng độ an toàn. Thời gian thực hiện đề xuất này trong vòng 1-2 năm, chủ thể thực hiện là các công ty sản xuất xe mô tô và các viện nghiên cứu kỹ thuật.

2. Nâng cao chất lượng và lựa chọn vật liệu dầu phanh: Đề xuất sử dụng dầu phanh có mô đun đàn hồi cao và độ nhớt ổn định trong nhiều điều kiện nhiệt độ để duy trì hiệu suất phanh. Việc này giúp giảm thiểu hiệu suất kém khi nhiệt độ môi trường thấp. Thời gian thực hiện khoảng 1 năm, do các nhà cung cấp dầu và nhà sản xuất phụ tùng đảm nhận.

3. Phát triển hệ thống phanh ABS cho xe mô tô hai bánh: Khuyến nghị nghiên cứu và ứng dụng công nghệ chống bó cứng bánh xe (ABS) để cải thiện tính ổn định và an toàn khi phanh gấp, đặc biệt trên các mặt đường trơn trượt. Chủ thể thực hiện là các viện nghiên cứu và nhà sản xuất xe, với lộ trình 3-5 năm.

4. Tăng cường đào tạo người lái xe về kỹ thuật phanh: Đề xuất tổ chức các khóa đào tạo nâng cao nhận thức và kỹ năng phanh an toàn cho người điều khiển xe mô tô, giúp họ biết cách điều chỉnh lực phanh và cắt ly hợp đúng lúc để giảm quãng đường phanh. Chủ thể thực hiện là các cơ quan quản lý giao thông và các trung tâm đào tạo lái xe, thời gian triển khai liên tục.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư thiết kế và phát triển xe mô tô: Luận văn cung cấp mô hình mô phỏng chi tiết và các phân tích về hiệu quả phanh thủy lực, giúp họ tối ưu hóa thiết kế hệ thống phanh phù hợp với điều kiện vận hành thực tế.

2. Các nhà nghiên cứu trong lĩnh vực cơ khí động lực: Tài liệu là nguồn tham khảo quý giá về ứng dụng Matlab – Simulink trong mô phỏng hệ thống phanh, cũng như các phương pháp phân tích động lực học xe mô tô.

3. Cơ quan quản lý giao thông và an toàn đường bộ: Các kết quả nghiên cứu và đề xuất có thể hỗ trợ trong việc xây dựng tiêu chuẩn kỹ thuật và chính sách đào tạo lái xe nhằm nâng cao an toàn giao thông.

4. Các trung tâm đào tạo lái xe và người học lái xe mô tô: Luận văn giúp hiểu rõ hơn về cơ chế hoạt động và các yếu tố ảnh hưởng đến hiệu quả phanh, từ đó nâng cao kỹ năng lái xe an toàn.

Câu hỏi thường gặp

1. Hệ thống phanh thủy lực trên xe mô tô hai bánh hoạt động như thế nào?
   Hệ thống phanh thủy lực truyền lực từ tay phanh đến xy lanh công tác thông qua áp suất dầu, dựa trên định luật Pascal. Khi bóp phanh, piston trong xy lanh chính tạo áp suất dầu, đẩy piston xy lanh công tác ép má phanh vào đĩa phanh, làm giảm tốc độ xe.

2. Tại sao hệ số bám đường lại quan trọng trong hiệu quả phanh?
   Hệ số bám quyết định lực ma sát giữa bánh xe và mặt đường, ảnh hưởng trực tiếp đến lực phanh có thể truyền xuống mặt đường. Hệ số bám cao giúp giảm quãng đường phanh và tăng tính ổn định khi phanh.

3. Làm thế nào mô phỏng Matlab – Simulink hỗ trợ nghiên cứu hệ thống phanh?
   Matlab – Simulink cho phép xây dựng mô hình toán học chi tiết của hệ thống phanh, mô phỏng các thành phần như xy lanh chính, đường ống dẫn dầu, cơ cấu phanh và chuyển động xe. Qua đó, đánh giá hiệu quả phanh dưới nhiều điều kiện vận hành khác nhau một cách trực quan và chính xác.

4. Ảnh hưởng của lực tác dụng lên tay phanh đến hiệu quả phanh như thế nào?
   Lực tác dụng lớn hơn tạo áp suất dầu cao hơn trong hệ thống, làm tăng lực ép má phanh vào đĩa phanh, từ đó giảm quãng đường phanh và thời gian dừng xe. Tuy nhiên, lực quá lớn có thể gây mất ổn định nếu không được phân bố hợp lý.

5. Có thể áp dụng kết quả nghiên cứu này vào thực tế như thế nào?
   Kết quả mô phỏng giúp các nhà sản xuất điều chỉnh thiết kế hệ thống phanh thủy lực, lựa chọn vật liệu và công nghệ phù hợp. Đồng thời, hỗ trợ đào tạo người lái xe về kỹ thuật phanh an toàn, góp phần giảm thiểu tai nạn giao thông.

Kết luận

• Luận văn đã xây dựng thành công mô hình mô phỏng hệ thống phanh thủy lực trên xe mô tô hai bánh bằng Matlab – Simulink, phản ánh chính xác các yếu tố ảnh hưởng đến hiệu quả phanh.
• Kết quả mô phỏng cho thấy lực tác dụng, vận tốc ban đầu và hệ số bám đường là các yếu tố quyết định đến quãng đường phanh và tính ổn định của xe.
• Phân tích động lực học xe giúp hiểu rõ sự phân bố lực phanh và ảnh hưởng đến mô men quay vòng, từ đó đề xuất thiết kế hệ thống phanh cân bằng hơn.
• Đề xuất các giải pháp kỹ thuật và đào tạo nhằm nâng cao hiệu quả và an toàn của hệ thống phanh thủy lực trên xe mô tô hai bánh.
• Các bước tiếp theo bao gồm phát triển hệ thống phanh ABS, thử nghiệm thực tế và mở rộng nghiên cứu sang các loại xe khác để hoàn thiện hơn.

Mời quý độc giả và các chuyên gia trong lĩnh vực cơ khí động lực và an toàn giao thông tham khảo và ứng dụng kết quả nghiên cứu nhằm nâng cao chất lượng và an toàn cho xe mô tô hai bánh tại Việt Nam.

Trích đoạn nội dung tài liệu

mở đầu cho việc đặt động cơ đốt trong vào xe 2 bánh. • Năm 1870 Kỹ sư người Pháp là Perô chế tạo được xe 2 bánh gắn máy đầu tiên có động cơ hơi nước chạy bằng cồn. 3 • Từ năm 1887 nước Đức và nước Anh sản xuất xe gắn máy gắn động cơ đốt trong. Xu hướng phát triển : Đầu thế kỷ 20, xe gắn máy dùng nhiều nhất trên thế giới nhất là các nước Châu Âu với những kiểu xe đẹp và hiện đại.

Nhật Bản là là nước sản xuất xe gắn máy nổi tiếng nhất thế giới. Ở Việt Nam đang lưu hành rất nhiều loại xe gắn máy mang thương hiệu các nước trên thế giới, Việt Nam cũng có nhiều công ty liên doanh lắp ráp và sản xuất xe gắn máy. Xe gắn máy luôn được cải tiến và ngày càng hoàn thiện hơn, chế tạo gọn nhẹ , bền, đẹp, công suất lớn (xe mô tô), dùng phanh đĩa, phun xăng điện tử, hộp số tự động … Hình 3: a) Honda CBR Hyperlamborghini; b) Vyrus 987 C3 4V V-1198 cc.2 Hệ thống phanh của xe mô tô : 1.1 Công dụng: Hệ thống phanh xe mô tô dùng để giảm tốc độ xe đến một giá trị cần thiết hoặc dừng hẳn xe lại. Hệ thống phanh là một trong những cụm chi tiết quan trọng nhất vì nó đảm bảo cho xe chạy an toàn ở mọi tốc độ .2 Phân loại: Theo kết cấu cơ cấu phanh: • Hệ thống phanh với cơ cấu phanh guốc • Hệ thống phanh với cơ cấu phanh đĩa.

4 Theo dẫn động phanh: • Hệ thống phanh dẫn động cơ khí • Hệ thống phanh dẫn động cơ thủy lực. Theo khả năng chống bó cứng khi phanh: ta có hệ thống phanh với bộ chống hãm cứng bánh xe ( hệ thống phanh ABS ).3 Yêu cầu: • Điều khiển phanh phải nhẹ, êm dịu, ổn định trong mọi trường hợp; • Dẫn động phanh có độ nhạy cao, không tự xiết khi phanh; • Cơ cấu phanh phải thoát nhiệt tốt; • Có hệ số ma sát giữa phần quay và má phanh cao và ổn định ; • Dễ bảo quản, sửa chữa.3 Cấu trúc hệ thống phanh trên xe máy: 1.1 Cấu tạo: Gồm guốc phanh và má phanh, má phanh ép vào tang trống phanh khi phanh, có lò xo và chốt phanh. a) b) Hình 4: a- b cấu tạo phanh guốc 1.2 Nguyên lý hoạt động: 5 • Khi chưa phanh: Giữa má phanh và mặt trong tang trống phanh có khe hở do đó không có lực cản ma sát Hình 5: Khi chưa phanh • Khi mớm phanh: Má phanh đẩy ra và ép nhẹ lên bề mặt tang trống phanh; lực cản ma sát nhỏ, lực phanh nhỏ. Hình 6: Khi mớm phanh • Khi phanh cứng: Má phanh được đẩy ra ép chặt vào bề mặt tang trống phanh, lực cản ma sát lớn, lực phanh lớn.

6 Hình 7: Khi phanh cứng • Nhả phanh: Cụm má phanh được kéo về vị trí ban đầu nhờ lò xo hồi vị phanh, không còn lực cản ma sát. Hình 8: Khi nhả phanh 1.3 Phân loại phanh tang trống: • Loại một má miết – một má đẩy: Chỉ có 1 cam phanh duy nhất dùng để ép 2 má phanh tác động vào tang trống phanh. Trong 2 má phanh có má miết và má đẩy, má miết có hiệu quả phanh cao hơn má đẩy. Loại này dùng làm phanh sau xe mô tô thông thường.

• Loại hai má miết: Có 2 cam phanh, mỗi cam phanh dùng để ép một má phanh, bố trí cả 2 là má miết. Vì thế loại này lực phanh lớn gấp 1,5 lần lực phanh loại 1má miết 1 má đẩy. Nó thường dùng làm phanh trước cho xe thể thao, nhưng ngày nay được thay thế bằng phanh đĩa. 7 a) b) Hình 9: a) Loại một má miết, một má đẩy; b) Loại hai má miết 1.4 Tang trống phanh: Tang trống phanh vật liệu bằng gang được ép chặt với moayơ.

Khi phanh, lực ma sát sinh nhiệt làm giảm hệ số ma sát của má phanh. Để khắc phục hiện tượng này, bề mặt ngoài của moayơ có thiết kế các gân tản nhiệt bằng nhôm hợp kim có khả năng tản nhiệt cao. Miệng của moayơ thiết kế các rãnh chống lọt nước và bụi vào bên trong tang trống phanh, bên ngoài có nắp ốp má phanh. b) a) 8 Hình 10: a) Tang trống phanh có gân tản nhiệt b)Tang trống phanh và nắp ốp má phanh 1.1 Cấu tạo: Phanh đĩa gồm một đĩa kim loại làm bằng thép lắp với moayơ bánh xe và quay cùng bánh xe.

Khi phanh, dầu thủy lực ép piston đẩy má phanh ép sát vào đĩa phanh.2 Nguyên lý hoạt động: Truyền lực và chuyển động trong hệ thống thủy lực dựa trên định luật Pascal • Định luật Pascal: Áp suất truyền đi trong một chất lỏng đồng nhất và đẳng hướng theo mọi phương là như nhau. Hình 11:Sơ đồ nguyên lý hoạt động chung của phanh đĩa Khi lực F1 tác dụng vào piston bơm (piston chính) có diện tích mặt cắt là S1, ở cụm xy lanh kẹp (xy lanh công tác) diện tích mặt cắt của piston là S2 ( piston    công tác) ta có:  =   F2 = F1 .  Vậy khi tỷ số lớn ta có F2 lớn khi tác dụng một lực F1 nhỏ.  • Nguyên lý hoạt động: Khi phanh, xy lanh bơm (xy lanh chính) sẽ chuyển lực tác dụng sang dạng áp suất dầu.

Cụm xy lanh bơm gồm: Bình chứa, xy lanh, piston. Bình chứa thường 9 bằng nhựa, gang hoặc nhôm hợp kim liên kết với xy lanh bơm. Piston bơm được lắp phớt chắn dầu làm kín và cao su chắn bụi. Hình 12:Xy lanh chính và xy lanh công tác phanh đĩa Khi bóp phanh tay, lực ép lên piston bơm thắng lực lò xo hồi vị làm piston dịch chuyển.

Phớt lắp trên thân piston đóng lỗ dầu hồi và khi piston tiếp tục đi vào thì làm áp suất dầu tăng lên, dầu phanh theo đường ống dẫn xuống cụm xy lanh ép (xy lanh công tác) làm cho piston ép và má phanh được đẩy ra thực hiện quá trình phanh xe. 10 Hình 13: Xy lanh chính và xy lanh công tác khi phanh Khi nhả phanh tay, piston ép được đẩy trở lại nhờ lò xo hồi vị, dầu phanh trở lại bình chứa thông qua lỗ dầu hồi. Hình 14: Xy lanh chính và xy lanh công tác khi nhả phanh 1.3 Ưu nhược điểm của hệ thống phanh dẫn động thủy lực: 1.1 Ưu điểm: Hiệu suất cao, độ nhạy tốt, kết cấu đơn giản, dễ dàng bố trí hệ thống.2 Nhược điểm: Khi hư hỏng thì hệ thống làm việc kém hiệu quả, hiệu suất có thể thấp khi nhiệt độ môi trường thấp.4 Ưu nhược điểm của hệ thống phanh đĩa: 1.1 Ưu điểm: • Cấu tạo đơn giản nên việc kiểm tra và thay thế dễ dàng; 11 • Công nghệ chế tạo không phức tạp làm giảm giá thành sản xuất; • Khối lượng các chi tiết nhỏ, kết cấu gọn; • Mô men phanh ổn định hơn so với cơ cấu kiểu tang trống khi hệ số ma sát thay đổi; • Thoát nước tốt, tính năng phanh phục hồi nhanh khi có nước bám vào đĩa phanh.2 Nhược điểm: • Dễ bám bụi, đất, cát …vì đĩa phanh không kín, nên phanh kém hiệu quả; • Má phanh phải chịu được ma sát và nhiệt độ lớn; • Lực phanh nhỏ hơn.4 Các chỉ tiêu đánh giá chất lượng của quá trình phanh, các tiêu chuẩn qui định hệ thống phanh và tính ổn định của xe máy khi phanh: 1.1 Các chỉ tiêu đánh giá chất lượng của quá trình phanh: Nhằm đánh giá chất lượng của quá trình phanh có thể dùng các chỉ tiêu sau: - Gia tốc chậm dần khi phanh - Thời gian phanh - Quãng đường phanh - Lực phanh và lực phanh riêng 1.1 Gia tốc chậm dần khi phanh: Đây là một trong những chỉ tiêu quan trọng để đánh giá chất lượng phanh xe máy. Khi phân tích các lực tác dụng lên xe máy có thể viết phương trình cân bằng lực kéo khi phanh xe máy như sau: Pj = Pp + Pf + P + P ± Pi (1 – 1)  Pj: lực quán tính sinh ra khi phanh xe máy; Pp: Lực phanh sinh ra ở các bánh xe; Pf : Lực cản lăn; 12 P: Lực cản không khí; P th; Pi c cn lên d = 0.

ng nm ngang P Thc nghim chng t rngf ,PP, P  cn li s chuyng ca xe máy  rt bé so vi lp c. Vì phanh  b qua các lcf ,cn th P P, PP và ng n Pj = Pp (1 – 2) c phanh ln nhtpmax P sinh ra tnh theo biu th PPmax =  T - vi    jPmax =  (1 - 3)   H s n ng các tri quay xe máy ng toàn b xe máy Từ biểu thức (1-3) có thể xác định gia tốc chậm dần cực đại khi phanh:  jPmax = (I – 4)  Nh     c chm d   . Vì cn ph th t ngt cn ct ly h Pmax s c chm dn c i ph thuc vào h s bám  ca lp vi mng ( ÷ giá=tr0,75 ng nha tt).2 Th Th    - Thi gian phanh cng là mt trong nhng ch   phanh. Thi gian phanh càng nh thì chng phanh càng tt.

 nh thi gian phanh cn dùng công th   j = = (1 – 5)   T biu thc (1- vi  dt = d  13 - Munh thi gian phanh nh nht c t th m ng vi vn t  ti th  m u  ng vi vn tc t thúc phanh      tmin =    d = (  )   Khi phanh xe máy đến lúc dừng hẳn thì  = 0, do đó:  tmin = (1 - 6)  Từ biểu thức (1-6) ta thấy rằng thời gian phanh nhỏ nhất phụ thuộc vào vận tốc ban đầu phanh xe máy, phụ thuộc vào hệ số và hệ số  giữa bánh xe với mặt đường. Để cho thời gian phanh nhỏ cần phải giảm , vì thế người lái nên cắt ly hợp khi phanh.3 Quãng đường phanh: Quãng đường phanh là chỉ tiêu quan trọng nhất để đánh giá chất lượng phanh xe máy Để xác định quãng đường phanh nhỏ nhất có thể dùng biểu thức :   j = =   Ta nhân 2 vế với dS (dS là vi phân của quãng đường), ta có:   dS = dS     d = dS (1 - 7)  Quãng đường phanh nhỏ nhất xác định bằng cách tích phân dS trong giới hạn từ thời điểm với vận tốc bắt đầu phanh  đến thời điểm ứng với vận tốc cuối quá trình phanh  .
