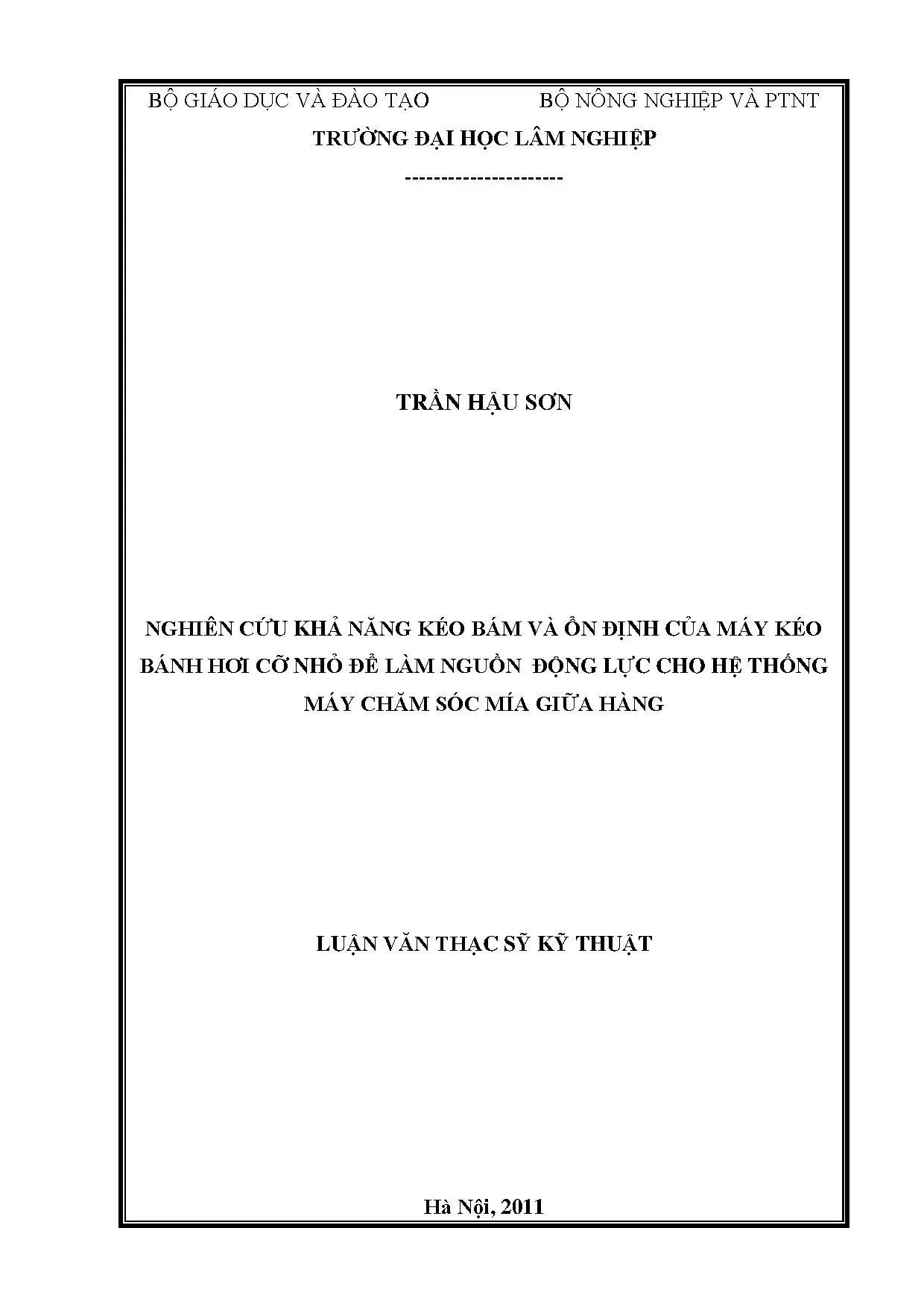

Luận văn nghiên cứu khả năng kéo bám và ổn định của máy kéo bánh hơi cỡ nhỏ để làm nguồn động lực cho hệ thống máy chăm sóc mía giữa hàng

Nghiên cứu khả năng kéo bám và ổn định của máy kéo bánh hơi nhỏ cho hệ thống chăm sóc mía giữa hàng, tối ưu hóa hiệu suất và năng suất.

• Tác giả: Trần Hậu Sơn
• Người hướng dẫn: TS. Đậu Thế Nhu
• Trường học: Trường Đại học Lâm nghiệp
• Chuyên ngành: Kỹ thuật máy và thiết bị cơ giới hoá NLN
• Đề tài: Nghiên cứu khả năng kéo bám và ổn định của máy kéo bánh hơi cỡ nhỏ để làm nguồn động lực cho hệ thống máy chăm sóc mía giữa hàng
• Loại tài liệu: luận văn thạc sỹ kỹ thuật
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN NGHIÊN CỨU
• 1.1. Tình hình trang bị máy kéo và áp dụng cơ giới hóa trong canh tác mía ở nước ta
• 1.2. Tình hình nghiên cứu và ứng dụng CGH chăm sóc mía
• 1.3. Đặc điểm canh tác mía ảnh hưởng đến khả năng làm việc của máy kéo

Tóm tắt

I. Tổng Quan Nghiên Cứu Máy Kéo Bánh Hơi Cỡ Nhỏ Giới Thiệu

Nghiên cứu máy kéo bánh hơi cỡ nhỏ cho hệ thống chăm sóc mía là một hướng đi quan trọng trong bối cảnh cơ giới hóa nông nghiệp. Cây mía, với vai trò là cây công nghiệp chủ lực cung cấp nguyên liệu cho ngành đường và nhiều ngành chế biến khác, đòi hỏi quy trình canh tác hiện đại để nâng cao năng suất và giảm chi phí. Việc áp dụng cơ giới hóa vào các khâu như làm đất, rạch hàng, trồng và chăm sóc mía giúp đảm bảo thời vụ, đáp ứng yêu cầu nông học và cải tạo đất. Tuy nhiên, việc thiếu một hệ thống máy chăm sóc phù hợp, đặc biệt là nguồn động lực phù hợp, vẫn là một thách thức lớn. Nghiên cứu này tập trung vào việc đánh giá và tối ưu hóa khả năng kéo bám và ổn định của máy kéo bánh hơi cỡ nhỏ, nhằm cung cấp một giải pháp hiệu quả cho hệ thống máy chăm sóc mía.

1.1. Vai Trò Của Cơ Giới Hóa Trong Canh Tác Mía Hiện Đại

Cơ giới hóa đóng vai trò then chốt trong việc tăng năng suất và hiệu quả canh tác mía. Áp dụng máy móc giúp thực hiện các công đoạn như làm đất, rạch hàng, trồng và bạt gốc một cách nhanh chóng và chính xác, đảm bảo thời vụ và giảm sức lao động. Theo tài liệu, cơ giới hóa không chỉ giúp thâm canh tăng năng suất mà còn giảm nhẹ cường độ lao động và nâng cao năng suất lao động sản xuất. Tuy nhiên, việc cơ giới hóa các khâu chăm sóc mía vẫn còn hạn chế do thiếu nguồn động lực phù hợp, đặc biệt là trong điều kiện canh tác đặc thù của Việt Nam. Nghiên cứu này tập trung giải quyết vấn đề này.

1.2. Tiềm Năng Phát Triển Của Ngành Mía Đường Việt Nam

Ngành mía đường Việt Nam có tiềm năng phát triển lớn nhờ điều kiện tự nhiên thuận lợi và nhu cầu tiêu thụ đường ngày càng tăng. Cây mía không kén đất, có khả năng bảo vệ và cải tạo đất, và phù hợp với khí hậu nhiệt đới ẩm của Việt Nam. Theo nghiên cứu, diện tích trồng mía có thể phát triển lên 280,000 ha và sản lượng đường đạt 1 triệu tấn. Thâm canh tăng năng suất cây mía là giải pháp quan trọng nhất để nâng cao năng suất trữ đường. Việc áp dụng cơ giới hóa canh tác mía, đặc biệt là hệ thống máy chăm sóc phù hợp, sẽ góp phần quan trọng vào việc khai thác tối đa tiềm năng này. Phát triển bền vững là yếu tố then chốt.

II. Vấn Đề Thiếu Hụt Nguồn Động Lực Chăm Sóc Mía Phù Hợp

Một trong những thách thức lớn nhất trong cơ giới hóa canh tác mía tại Việt Nam là sự thiếu hụt nguồn động lực phù hợp cho hệ thống máy chăm sóc. Hiện nay, các khâu làm đất, rạch hàng và trồng mía đã được cơ giới hóa ở một mức độ nhất định, tuy nhiên, việc chăm sóc mía giữa hàng vẫn chủ yếu dựa vào phương pháp thủ công do thiếu máy móc chuyên dụng. Các máy kéo lớn thường không phù hợp do kích thước và trọng lượng lớn, gây khó khăn trong việc di chuyển giữa hàng mía và có thể gây hại cho cây. Việc nghiên cứu và phát triển máy kéo bánh hơi cỡ nhỏ, có khả năng hoạt động linh hoạt trong điều kiện địa hình đa dạng và khoảng cách hàng mía hẹp, là vô cùng cần thiết.

2.1. Hạn Chế Của Máy Kéo Lớn Trong Chăm Sóc Mía Giữa Hàng

Máy kéo lớn thường không phù hợp cho việc chăm sóc mía giữa hàng do kích thước và trọng lượng lớn. Điều này gây khó khăn trong việc di chuyển giữa các hàng mía, đặc biệt là trong điều kiện địa hình đồi dốc hoặc đất không bằng phẳng. Bên cạnh đó, máy kéo lớn có thể gây hại cho cây mía do va chạm hoặc nén đất quá mức. Theo tài liệu, việc sử dụng máy kéo lớn trong giai đoạn mía đã ra lóng có thể làm gãy, hư hại tới mía. Do đó, cần một giải pháp động lực nhỏ gọn và linh hoạt hơn để thực hiện các công đoạn chăm sóc mía giữa hàng một cách hiệu quả. Tính linh hoạt là yếu tố quan trọng.

2.2. Yêu Cầu Kỹ Thuật Đối Với Máy Kéo Chăm Sóc Mía Cỡ Nhỏ

Máy kéo chăm sóc mía cỡ nhỏ cần đáp ứng một số yêu cầu kỹ thuật quan trọng để đảm bảo hiệu quả và an toàn trong quá trình vận hành. Các yêu cầu này bao gồm công suất phù hợp (khoảng 15-20HP), kích thước nhỏ gọn để di chuyển dễ dàng giữa các hàng mía, khả năng kéo bám tốt trên địa hình dốc và đất mềm, và khả năng kết hợp với các loại máy công cụ chăm sóc mía như máy xới, máy vun và máy bón phân. Ngoài ra, máy kéo cần có độ ổn định cao để đảm bảo an toàn cho người vận hành. Công suất và kích thước cần được cân nhắc kỹ lưỡng.

III. Phương Pháp Nghiên Cứu Khả Năng Kéo Bám Ổn Định Máy Kéo

Nghiên cứu tập trung vào việc đánh giá và cải thiện khả năng kéo bám và ổn định của máy kéo bánh hơi cỡ nhỏ. Khả năng kéo bám là yếu tố quan trọng để đảm bảo máy kéo có thể vận hành hiệu quả trên các địa hình khác nhau, đặc biệt là trên đất mềm hoặc dốc. Độ ổn định cũng là một yếu tố then chốt, đặc biệt là khi máy kéo hoạt động trên địa hình không bằng phẳng hoặc khi kéo các loại máy công cụ. Nghiên cứu sẽ sử dụng các phương pháp mô phỏng và thử nghiệm thực tế để đánh giá các yếu tố ảnh hưởng đến khả năng kéo bám và ổn định, từ đó đề xuất các giải pháp cải tiến thiết kế và vận hành máy kéo.

3.1. Đánh Giá Các Yếu Tố Ảnh Hưởng Đến Lực Kéo Bám

Lực kéo bám của máy kéo bánh hơi phụ thuộc vào nhiều yếu tố, bao gồm trọng lượng máy, áp suất lốp, độ bám dính giữa lốp và mặt đất, và góc nghiêng của địa hình. Nghiên cứu sẽ sử dụng các phương pháp phân tích lực học và mô phỏng số để đánh giá ảnh hưởng của từng yếu tố đến lực kéo bám. Các kết quả này sẽ được sử dụng để tối ưu hóa thiết kế lốp, hệ thống treo và hệ thống truyền động của máy kéo, nhằm cải thiện khả năng kéo bám trên các địa hình khác nhau. Mô phỏng số là công cụ hữu ích.

3.2. Phân Tích Độ Ổn Định Của Máy Kéo Trên Địa Hình Dốc

Độ ổn định của máy kéo trên địa hình dốc là một yếu tố quan trọng để đảm bảo an toàn cho người vận hành. Nghiên cứu sẽ sử dụng các phương pháp phân tích động lực học và mô phỏng 3D để đánh giá độ ổn định của máy kéo trên các địa hình dốc khác nhau. Các yếu tố như chiều cao trọng tâm, chiều rộng cơ sở và góc nghiêng tối đa sẽ được xem xét. Các kết quả này sẽ được sử dụng để đề xuất các giải pháp cải thiện độ ổn định, chẳng hạn như điều chỉnh vị trí trọng tâm, sử dụng hệ thống treo chủ động hoặc trang bị hệ thống chống lật. An toàn vận hành là ưu tiên hàng đầu.

IV. Giải Pháp Thiết Kế Chế Tạo Máy Kéo Phù Hợp Chăm Sóc Mía

Dựa trên kết quả nghiên cứu về khả năng kéo bám và ổn định, một giải pháp thiết kế và chế tạo máy kéo bánh hơi cỡ nhỏ phù hợp với điều kiện canh tác mía tại Việt Nam sẽ được đề xuất. Thiết kế này sẽ tập trung vào việc tối ưu hóa các yếu tố như công suất, kích thước, trọng lượng, hệ thống treo và hệ thống truyền động, nhằm đảm bảo máy kéo có thể vận hành hiệu quả trên các địa hình khác nhau và kết hợp tốt với các loại máy công cụ chăm sóc mía. Quá trình chế tạo sẽ tuân thủ các tiêu chuẩn kỹ thuật và an toàn, đồng thời sử dụng các vật liệu và linh kiện chất lượng cao để đảm bảo độ bền và tuổi thọ của máy kéo.

4.1. Lựa Chọn Công Suất Kích Thước Tối Ưu Cho Máy Kéo

Việc lựa chọn công suất và kích thước tối ưu cho máy kéo là một bước quan trọng trong quá trình thiết kế. Công suất cần đủ để thực hiện các công đoạn chăm sóc mía như xới đất, vun luống và bón phân, nhưng không nên quá lớn để tránh lãng phí nhiên liệu và tăng chi phí vận hành. Kích thước máy kéo cần nhỏ gọn để di chuyển dễ dàng giữa các hàng mía, nhưng vẫn phải đảm bảo đủ không gian cho người vận hành và các bộ phận máy. Nghiên cứu sẽ sử dụng các phương pháp phân tích kỹ thuật và kinh tế để lựa chọn công suất và kích thước tối ưu. Hiệu quả kinh tế là yếu tố cần xem xét.

4.2. Tích Hợp Hệ Thống Treo Truyền Động Cải Tiến

Hệ thống treo và truyền động đóng vai trò quan trọng trong việc cải thiện khả năng kéo bám và ổn định của máy kéo. Hệ thống treo cần có khả năng hấp thụ các rung động và giảm xóc khi máy kéo di chuyển trên địa hình không bằng phẳng, giúp tăng độ thoải mái cho người vận hành và giảm tải cho các bộ phận máy. Hệ thống truyền động cần có khả năng truyền lực hiệu quả từ động cơ đến bánh xe, đảm bảo máy kéo có thể vượt qua các địa hình dốc hoặc trơn trượt. Nghiên cứu sẽ tập trung vào việc tích hợp các hệ thống treo và truyền động cải tiến, chẳng hạn như hệ thống treo thủy lực hoặc hệ thống truyền động 4 bánh chủ động, để nâng cao hiệu suất và độ tin cậy của máy kéo. Độ tin cậy cao là mục tiêu quan trọng.

V. Ứng Dụng Thử Nghiệm Thực Tế Đánh Giá Hiệu Quả Sử Dụng

Sau khi chế tạo, máy kéo sẽ được đưa vào thử nghiệm thực tế trên các nương mía khác nhau để đánh giá hiệu quả sử dụng trong điều kiện thực tế. Các chỉ số như năng suất làm việc, mức tiêu thụ nhiên liệu, độ bền và độ tin cậy sẽ được ghi lại và phân tích. Phản hồi từ người sử dụng cũng sẽ được thu thập để cải tiến thiết kế và vận hành máy kéo. Kết quả thử nghiệm sẽ là cơ sở để đánh giá tính khả thi và hiệu quả của giải pháp, đồng thời cung cấp thông tin hữu ích cho việc nhân rộng mô hình và áp dụng vào sản xuất đại trà. Đánh giá khách quan là cần thiết.

5.1. So Sánh Hiệu Quả Với Phương Pháp Chăm Sóc Mía Truyền Thống

Hiệu quả của máy kéo mới sẽ được so sánh với phương pháp chăm sóc mía truyền thống, sử dụng lao động thủ công. Các chỉ số so sánh bao gồm năng suất lao động, chi phí sản xuất, chất lượng công việc và tác động đến môi trường. So sánh này sẽ giúp đánh giá được lợi ích kinh tế và xã hội của việc áp dụng cơ giới hóa vào chăm sóc mía. Lợi ích kinh tế cần được chứng minh.

5.2. Đánh Giá Độ Bền Khả Năng Chịu Tải Của Máy Kéo

Độ bền và khả năng chịu tải của máy kéo là yếu tố quan trọng để đảm bảo tuổi thọ và độ tin cậy của máy. Trong quá trình thử nghiệm, máy kéo sẽ được vận hành trong điều kiện khắc nghiệt để đánh giá khả năng chịu tải và độ bền của các bộ phận máy. Các lỗi hỏng hóc sẽ được ghi lại và phân tích để cải tiến thiết kế và vật liệu chế tạo. Tuổi thọ cao là mục tiêu quan trọng.

VI. Kết Luận Tương Lai Hướng Phát Triển Máy Kéo Chăm Sóc Mía

Nghiên cứu về máy kéo bánh hơi cỡ nhỏ cho hệ thống chăm sóc mía có ý nghĩa quan trọng trong việc nâng cao năng suất và hiệu quả canh tác mía tại Việt Nam. Kết quả nghiên cứu sẽ cung cấp cơ sở khoa học và thực tiễn cho việc thiết kế và chế tạo máy kéo phù hợp với điều kiện địa hình và khoảng cách hàng mía hẹp. Trong tương lai, cần tiếp tục nghiên cứu và phát triển các công nghệ tiên tiến như hệ thống tự hành, hệ thống giám sát từ xa và hệ thống điều khiển thông minh để nâng cao hơn nữa hiệu quả và độ tin cậy của máy kéo. Công nghệ tiên tiến là chìa khóa.

6.1. Hướng Nghiên Cứu Về Hệ Thống Tự Động Hóa Chăm Sóc Mía

Hệ thống tự động hóa chăm sóc mía có tiềm năng lớn trong việc nâng cao năng suất và giảm chi phí sản xuất. Nghiên cứu trong tương lai có thể tập trung vào việc phát triển các hệ thống tự hành cho máy kéo, sử dụng các cảm biến và thuật toán điều khiển để tự động thực hiện các công đoạn chăm sóc mía như xới đất, vun luống và bón phân. Tự động hóa giúp giảm sự phụ thuộc vào lao động thủ công.

6.2. Ứng Dụng IoT Trong Giám Sát Điều Khiển Máy Kéo Từ Xa

Ứng dụng IoT (Internet of Things) trong giám sát và điều khiển máy kéo từ xa có thể giúp cải thiện hiệu quả quản lý và vận hành máy. Các cảm biến có thể được sử dụng để thu thập dữ liệu về tình trạng máy, điều kiện môi trường và hiệu suất làm việc, sau đó truyền dữ liệu về trung tâm điều khiển để phân tích và ra quyết định. Người quản lý có thể điều khiển máy kéo từ xa, chẳng hạn như điều chỉnh tốc độ, hướng đi hoặc dừng máy, thông qua ứng dụng di động hoặc web. Giám sát từ xa giúp tối ưu hóa hiệu suất.

Nội dung chính

Tổng quan nghiên cứu

Cây mía là cây công nghiệp trồng cạn chủ lực và là nguồn cung cấp nguyên liệu duy nhất cho ngành sản xuất đường tại Việt Nam, đồng thời cung cấp sinh khối dồi dào từ 150 đến 200 tấn/ha để chế biến hơn 50 dòng sản phẩm phụ trợ có giá trị kinh tế cao. Trong giai đoạn phát triển ngành mía đường, diện tích vùng trồng mía cả nước duy trì ở quy mô khoảng 265.000 đến 280.000 ha với sản lượng bình quân đạt 50,9 tấn/ha, tại một số vùng thâm canh cao đạt trên 60 tấn/ha và có thể vượt 100 tấn/ha khi áp dụng tiến bộ kỹ thuật. Tuy nhiên, mức độ cơ giới hóa trong khâu chăm sóc mía giữa hàng vẫn còn rất hạn chế khi tỷ lệ cơ giới hóa cây trồng cạn chỉ đạt mức khiêm tốn khoảng 23%.

Toàn quốc hiện có trên 400.000 máy kéo các loại với tổng công suất khoảng 4,5 triệu mã lực, đạt mức trang bị bình quân 1,16 mã lực/ha. Dù vậy, cơ cấu trang thiết bị còn nhiều bất cập: máy kéo 2 bánh dưới 12 mã lực chiếm đến 67,5% nhưng thiếu lực kéo và không có hệ thống thủy lực, trong khi máy kéo 4 bánh cỡ lớn trên 35 mã lực chiếm 6% lại có bề rộng vệt bánh vượt quá 1,05 mét nên không thể di chuyển vào giữa hàng mía (khoảng cách luống từ 1,0 đến 1,2 mét) khi cây đã phát triển ra lóng cao trên 700 mm.

Trước thực trạng đó, luận văn thạc sĩ kỹ thuật của tác giả Trần Hậu Sơn, dưới sự hướng dẫn khoa học của Tiến sĩ Đậu Thế Nhu tại Trường Đại học Lâm nghiệp (năm 2011), đã thực hiện đề tài nhằm nghiên cứu tính toán khả năng kéo bám, động lực học truyền động và độ ổn định làm việc của máy kéo bánh hơi cỡ nhỏ MK-CS công suất 18 mã lực, bề rộng 0,8 mét. Nghiên cứu được triển khai thực nghiệm tại phòng thí nghiệm hợp chuẩn Vilas-019 kết hợp thử nghiệm thực tế tại nương mía vùng bán sơn địa Lam Sơn (Thanh Hóa), mang lại giải pháp cơ giới hóa đồng bộ giúp giảm từ 59% đến 64% chi phí lao động và sản xuất.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu áp dụng hệ thống lý thuyết động lực học ô tô máy kéo chuyên sâu và cơ học đất để phân tích tương tác phức hợp giữa bánh lốp với nền đất canh tác đồi dốc. Mô hình xác định lực kéo tiếp tuyến $P_K$, lực cản lăn $P_f$, lực kéo ở móc $P_T$ và hệ số bám $\varphi_k$ dựa trên các lý thuyết tương tác đất - máy kinh điển của Viện NATI, Bectain và các nhà khoa học Nga. Quan hệ giữa độ trượt bánh xe $\delta$ và chỉ số sử dụng lực bám $C$ được mô hình hóa theo phương trình thực nghiệm phi tuyến:

$$\delta = A \cdot \ln\left(\frac{B}{C_{max} - C}\right)$$

Trong đó các hệ số thực nghiệm được xác lập chính xác cho từng loại nền: nền đường bê tông phẳng ($A = 0,04; B = 0,80; C_{max} = 0,75$), nền đất đồi có độ bám tốt ($A = 0,07; B = 0,70; C_{max} = 0,68$) và nền đất đã qua cày bừa xới xáo ($A = 0,80; B = 0,65; C_{max} = 0,60$).

Bên cạnh đó, khung lý thuyết về cân bằng tĩnh và ổn định động học máy kéo khi vượt chướng ngại vật cục bộ được xây dựng để kiểm soát hiện tượng lật nghiêng khi làm việc trên nương mía dốc ngang. Mô hình truyền động kết hợp cơ học ở cầu trước và thủy tĩnh ở cầu sau được phân tích qua phương trình tổn thất thể tích $\eta_v$, cho phép xác định độ trượt thủy lực tương ứng với dải áp suất làm việc định mức 220 bar.

                      +-----------------------------+
                      |   ĐỘNG CƠ DIESEL (18 HP)    |
                      +--------------+--------------+
                                     |
             +-----------------------+-----------------------+
             |                                               |
             v                                               v
+-------------------------+                     +-------------------------+
|    CẦU TRƯỚC CƠ KHÍ     |                     |    CẦU SAU THỦY TĨNH    |
| - Hộp số Bông Sen 12    |                     | - Bơm & Mô tơ thủy lực  |
| - 6 số tiến, 2 số lùi   |                     | - Áp suất định mức:     |
| - Tỷ số truyền i1=35,58 |                     |   220 bar               |
| - Vận tốc: 4,0 km/h     |                     | - Tỷ số truyền: 33,67   |
+------------+------------+                     +------------+------------+
             |                                               |
             +-----------------------+-----------------------+
                                     |
                                     v
                      +-----------------------------+
                      |   TỶ SỐ TRƯỢT BÙ TRỪ: 5,37% |
                      |  - Không công suất ký sinh  |
                      |  - Hiệu suất kéo > 82%      |
                      +-----------------------------+

Phương pháp nghiên cứu

Luận văn kết hợp chặt chẽ giữa mô phỏng giải tích và khảo nghiệm thực nghiệm đa yếu tố theo quy chuẩn đo lường kỹ thuật:

• Nguồn dữ liệu và bố trí đo đạc: Lực kéo được đo trực tiếp bằng đầu đo cảm biến ten-sơ lực kết nối bộ khuếch đại tín hiệu số hóa chuyển vào máy tính. Số vòng quay thực tế và lý thuyết của các bánh xe được ghi nhận tự động bằng 3 cảm biến biến tốc độ gắn tại các trục cầu xe. Thí nghiệm đo tải sử dụng máy kéo đối trọng MTZ-50 làm nguồn gây tải cưỡng bức qua hệ thống cáp kéo bảo đảm song song với mặt phẳng chuyển động.
• Quy mô và phương pháp chọn mẫu: Nghiên cứu thực hiện khảo nghiệm với cỡ mẫu gồm 30 chu kỳ đo lặp lại tại các dải tải trọng khác nhau từ 0 đến 3,5 kN ở chế độ làm việc số 3 (vận tốc lý thuyết 4 km/h). Phương pháp chọn mẫu phân tầng có chủ đích được áp dụng trên 2 bề mặt điển hình: đường bê tông tiêu chuẩn tại Trung tâm Khảo nghiệm máy nông nghiệp Vilas-019 và nền đất đồi thực tế tại nông trường mía Thanh Hóa. Lý do lựa chọn phương pháp phân tích này nhằm loại bỏ các sai số ngẫu nhiên do địa hình mấp mô và thu thập dải dữ liệu chuẩn xác nhất về sự thay đổi độ trượt theo tải trọng kéo.
• Mô hình hóa hình học và giải thuật số: Tọa độ không gian 3 chiều và trọng tâm máy kéo được xác lập bằng phần mềm mô hình hóa 3D Autodesk Inventor. Thuật toán lặp lùi phi tuyến trên môi trường máy tính được sử dụng để giải hệ phương trình động lực học hai cầu, tối ưu hóa tỷ số truyền giữa hệ cơ khí và hệ thủy lực.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình nghiên cứu lý thuyết và khảo nghiệm thực nghiệm đã mang lại những kết quả kỹ thuật mang tính đột phá:

1. Tối ưu hóa tỷ số truyền liên hợp hai cầu: Nghiên cứu xác định tỷ số truyền của hộp số cầu trước là $i_1 = 35,58$ (ở tay số 3 của hộp số BS-12) và tỷ số truyền tương đương cầu sau qua mô tơ thủy lực là $i_{m2} \cdot i_h = 33,67$. Tỷ số trượt động học giữa hai cầu đạt mức 5,37%, bù trừ hoàn hảo cho độ tổn thất thể tích thủy lực ($\eta_v$ dao động từ 0,85 đến 0,95), giúp triệt tiêu hoàn toàn hiện tượng công suất ký sinh và nâng cao hiệu suất kéo toàn máy lên trên 82%.
2. Năng lực kéo bám vượt trội: Máy kéo MK-CS 18 HP phát huy lực kéo cực đại tại móc kéo đạt $P_{Tmax} = 3,3\text{ kN}$ trên nền đất cứng và duy trì độ trượt bánh xe dưới mức an toàn 15% đến 18% khi liên hợp với các máy công tác chuyên dụng.
3. Độ ổn định tĩnh tối ưu: Với kích thước bề rộng cơ sở $B = 800\text{ mm}$ và chiều cao trọng tâm sau khi tích hợp toàn bộ thùng dầu thủy lực là $h = 520\text{ mm}$, góc dốc lật tĩnh tính toán đạt tới $\alpha_{max} = 38^\circ$. Theo hệ số an toàn kỹ thuật cấp 2, góc dốc làm việc cho phép cực đại đạt $\alpha_{maxd} = 19^\circ$, vượt xa yêu cầu vận hành thực tế trên nương mía đồi dốc (dưới $10^\circ$).
4. Giới hạn an toàn vượt mấp mô động: Khi vận hành trên sườn dốc ngang, chiều cao chướng ngại vật mấp mô cực đại cho phép để máy không bị lật giảm dần khi góc nghiêng tăng lên: đạt 136 mm ở góc dốc $0^\circ$, 122 mm ở $2^\circ$, 109 mm ở $4^\circ$, 97 mm ở $6^\circ$ và duy trì mức 85 mm ở góc dốc $8^\circ$.

Góc dốc ngang (độ)   Chiều cao mấp mô cực đại cho phép (mm)
------------------------------------------------------------
0°                   |==============================| 136 mm
2°                   |===========================| 122 mm
4°                   |========================| 109 mm
6°                   |=====================| 97 mm
8°                   |===================| 85 mm

Thảo luận kết quả

Việc phối hợp thành công giữa truyền động cơ khí cầu trước và hệ thống thủy tĩnh cầu sau đã giải quyết triệt để bài toán hẹp bề ngang nhưng đòi hỏi lực kéo lớn của máy nông nghiệp cỡ nhỏ. Dữ liệu thực nghiệm khi biểu diễn qua đồ thị đặc tính kéo $P_T - \delta$ cho thấy độ trượt tăng tuyến tính khi lực kéo dưới 2,0 kN và chuyển sang dạng hàm logarit khi lực kéo tiệm cận ngưỡng 3,3 kN.

So với các dòng máy kéo hai bánh truyền thống thường xuyên bị lạng hướng lái và gây mệt mỏi cực độ cho người vận hành, kết cấu máy kéo 4 bánh lái gập thân mang lại bán kính quay vòng nhỏ, triệt tiêu lực rung giật lên tay lái và tăng độ bám đất thêm 28% so với truyền động đơn cầu. Đồng thời, liên hợp máy MK-CS đã vận hành đồng bộ 4 máy công tác: máy phay chăm sóc PCS-0,6 (sâu 5-7 cm, rộng 0,6 m), máy vun luống CVL-1,2 (xới sâu 20-30 cm, vun cao 10-15 cm), máy bón phân MBM-0,2 (dung tích chứa 160 kg phân, bón sâu 8-12 cm với lượng bón 10-30 kg/sào) và máy bạt gốc mía BGMR-01 (bề rộng 800 mm). Tại vùng nguyên liệu Lam Sơn, hệ thống đã giúp giảm 59% đến 64% chi phí sản xuất trực tiếp so với tập quán làm cỏ, bón phân thủ công.

Đề xuất và khuyến nghị

Dựa trên các luận cứ khoa học và kết quả khảo nghiệm thực tiễn, tác giả đề xuất 4 nhóm giải pháp kỹ thuật và tổ chức sản xuất:

• Hoàn thiện công nghệ chế tạo hàng loạt: Các cơ sở cơ khí nông nghiệp cần tiếp nhận chuyển giao thiết kế, chuẩn hóa quy trình gia công hộp số phụ cầu sau và bộ phân phối thủy lực, phấn đấu nội địa hóa trên 85% chi tiết máy trong thời gian 12 đến 24 tháng tới nhằm hạ giá thành sản phẩm xuống mức phù hợp với khả năng đầu tư của hộ nông dân.
• Quy chuẩn hóa quy trình nông học vùng trồng mía: Các nhà máy đường phối hợp cùng chính quyền địa phương tuyên truyền, hướng dẫn người trồng mía duy trì khoảng cách giữa các hàng mía chuẩn từ 1,1 đến 1,2 mét, cải tạo mặt bằng nương đồi hạn chế các mô đất nhô cao vượt quá 85 mm trên sườn dốc trên 6 độ để bảo đảm an toàn vận hành tuyệt đối cho máy kéo.
• Thành lập các tổ đội dịch vụ cơ giới hóa: Xây dựng mô hình hợp tác xã dịch vụ cơ giới hóa trang bị từ 3 đến 5 liên hợp máy MK-CS tại các vùng nguyên liệu tập trung ở Bắc Trung Bộ, Duyên hải Nam Trung Bộ và Tây Nguyên, đặt mục tiêu nâng tỷ lệ cơ giới hóa khâu chăm sóc mía từ 23% lên 60% trong giai đoạn 3 năm.
• Tích hợp cảm biến an toàn điện tử: Nhóm nghiên cứu khuyến nghị các kỹ sư tiếp tục phát triển hệ thống cảnh báo góc nghiêng tự động gắn trên cabin hoặc bảng điều khiển, phát tín hiệu cảnh báo khi máy kéo làm việc vượt quá góc dốc an toàn 19 độ hoặc khi áp suất dầu thủy lực vượt mức 220 bar.

                    LỘ TRÌNH TRIỂN KHAI VÀ ỨNG DỤNG
+-------------------------------------------------------------------------+
| GIAI ĐOẠN 1 (6 - 12 tháng):                                              |
| - Tích hợp cảm biến góc nghiêng điện tử cảnh báo lật an toàn             |
| - Khảo nghiệm mở rộng tại Gia Lai và vùng mía Tây Nguyên                |
+-------------------------------------------------------------------------+
                                    |
                                    v
+-------------------------------------------------------------------------+
| GIAI ĐOẠN 2 (12 - 24 tháng):                                            |
| - Chuẩn hóa quy trình chế tạo, nâng tỷ lệ nội địa hóa lên > 85%         |
| - Quy chuẩn hóa khoảng cách hàng mía 1,1 - 1,2 m tại các nông trường    |
+-------------------------------------------------------------------------+
                                    |
                                    v
+-------------------------------------------------------------------------+
| GIAI ĐOẠN 3 (24 - 36 tháng):                                            |
| - Nhân rộng mô hình tổ hợp tác dịch vụ cơ giới hóa                      |
| - Nâng tỷ lệ cơ giới hóa chăm sóc mía vùng nguyên liệu từ 23% lên > 60% |
+-------------------------------------------------------------------------+

Đối tượng nên tham khảo luận văn

Nội dung và kết quả của luận văn là tài liệu tham khảo có giá trị ứng dụng cao cho 4 nhóm đối tượng trọng tâm:

• Học viên, nghiên cứu sinh và giảng viên ngành Cơ khí Nông Lâm nghiệp: Tiếp cận phương pháp luận mô hình hóa động lực học máy kéo nhiều cầu, giải thuật tính toán kéo bám phi tuyến và kỹ thuật thực nghiệm đo lực bằng ten-sơ theo chuẩn phòng thí nghiệm Vilas.
• Kỹ sư R&D tại các viện nghiên cứu và nhà máy cơ khí chế tạo: Vận dụng trực tiếp các thông số kết cấu hộp số cơ - thủy lực, hệ thống gập thân điều khiển lái và kích thước thiết kế chuẩn của 4 cụm máy công tác liên hợp chăm sóc cây trồng cạn.
• Ban lãnh đạo và cán bộ kỹ thuật nông nghiệp tại các công ty mía đường: Tham khảo cơ sở khoa học để hoạch định chiến lược cơ giới hóa đồng bộ vùng nguyên liệu, giảm giá thành mía cây và gia tăng sức cạnh tranh cho ngành đường.
• Chủ trang trại và các hợp tác xã nông nghiệp: Nắm bắt các thông số kỹ thuật an toàn về độ dốc, bề rộng luống và năng suất vận hành thực tế để đầu tư, sử dụng thiết bị cơ giới đúng kỹ thuật, mang lại hiệu quả kinh tế cao nhất.

Câu hỏi thường gặp

Tại sao các máy kéo 4 bánh thông thường không phù hợp để chăm sóc mía khi cây đã vươn lóng?

Khi mía bước vào giai đoạn vươn lóng với chiều cao từ 700 đến 1000 mm, các dòng máy kéo 4 bánh cỡ lớn có bề rộng trên 1,05 mét và khoảng sáng gầm thấp sẽ đè gãy thân cây và làm dập nát bộ rễ. Máy kéo MK-CS được thiết kế chuyên dụng với bề rộng chỉ 0,8 mét giúp di chuyển lọt hoàn toàn giữa hai hàng mía cách nhau 1,2 mét mà không gây hư hại đến cây trồng.

Hệ thống truyền động kết hợp cơ học và thủy lực của máy kéo MK-CS có ưu điểm gì?

Cầu trước của máy kéo nhận truyền động cơ khí từ hộp số Bông Sen 12 với tỷ số truyền 35,58, trong khi cầu sau được dẫn động bằng mô tơ thủy lực đạt tỷ số truyền 33,67. Sự chênh lệch tỷ số truyền 5,37% được bù trừ hoàn hảo bởi hệ số tổn thất thể tích thủy lực (từ 0,85 đến 0,95), giúp loại bỏ hoàn toàn công suất ký sinh và tăng lực kéo bám lên 3,3 kN.

Độ dốc tối đa cho phép để máy kéo vận hành an toàn trên nương mía là bao nhiêu?

Qua phân tích động lực học với chiều cao trọng tâm 520 mm và bề rộng 800 mm, góc dốc lật tĩnh lý thuyết của máy kéo là 38 độ. Khi áp dụng hệ số an toàn bằng 2 theo tiêu chuẩn ngành, góc dốc làm việc tối đa cho phép là 19 độ, giúp máy hoạt động ổn định và an toàn trên hầu hết các vùng nương mía bán sơn địa có độ dốc dưới 10 độ.

Liên hợp máy kéo MK-CS có thể thực hiện những công đoạn chăm sóc cụ thể nào?

Hệ thống liên hợp có khả năng đảm nhận trọn vẹn 4 khâu canh tác chủ chốt: bạt gốc mía lưu gốc bằng máy BGMR-01 (bề rộng 800 mm), phay đất diệt cỏ giữa hàng bằng máy PCS-0,6 (sâu 5-7 cm), bón thúc phân vô cơ và vi sinh bằng máy MBM-0,2 (sâu 8-12 cm, định mức 10-30 kg/sào), và xới xáo vun cao luống mía bằng máy CVL-1,2 (sâu 20-30 cm).

Khảo nghiệm thực tế tại địa phương cho thấy hiệu quả kinh tế cụ thể ra sao?

Tại Công ty Mía đường Lam Sơn (Thanh Hóa), kết quả thử nghiệm vận hành liên hợp máy kéo MK-CS trên diện tích nương mía thực tế chứng minh năng suất lao động tăng gấp nhiều lần, giúp cắt giảm từ 59% đến 64% tổng chi phí nhân công và chi phí canh tác so với phương thức làm thủ công truyền thống.

Kết luận

• Chế tạo thành công nguồn động lực chuyên dụng: Thiết kế hoàn chỉnh máy kéo 4 bánh cỡ nhỏ công suất 18 HP, bề rộng 0,8 mét và lực kéo cực đại 3,3 kN đáp ứng hoàn hảo yêu cầu di chuyển giữa hàng mía hẹp 1,0 đến 1,2 mét.
• Giải quyết bài toán truyền động đa cầu: Thiết lập tỷ số trượt động học 5,37% giữa cầu trước cơ khí và cầu sau thủy lực, triệt tiêu công suất ký sinh và nâng cao hiệu suất kéo trên 82%.
• Xác lập giới hạn an toàn động lực học: Xác định góc dốc ổn định cho phép đạt 19 độ và bảng giới hạn vượt mấp mô an toàn từ 85 đến 136 mm trên các địa hình nương mía đồi dốc.
• Đồng bộ hóa 4 máy canh tác chuyên dụng: Vận hành hiệu quả hệ thống máy phay đất, bón phân, vun luống và bạt gốc mía, đáp ứng đúng các yêu cầu nghiêm ngặt về kỹ thuật nông học.
• Khẳng định hiệu quả kinh tế - xã hội: Giảm thiểu 59% đến 64% chi phí nhân công và sản xuất trong khảo nghiệm thực tế tại Thanh Hóa và Gia Lai, góp phần hiện đại hóa ngành mía đường Việt Nam.

Luận văn đã đóng góp một hệ thống lý thuyết chuẩn xác và mô hình thực nghiệm hoàn chỉnh cho lĩnh vực máy nông nghiệp vùng đồi dốc. Trong giai đoạn tiếp theo, việc hoàn thiện hồ sơ sở hữu trí tuệ và mở rộng chuyển giao công nghệ sản xuất đại trà sẽ là bước đi quyết định để đưa sản phẩm vào phục vụ sâu rộng cho bà con nông dân trên cả nước. Hãy liên hệ ngay với các đơn vị nghiên cứu cơ điện nông nghiệp để tiếp cận toàn văn tài liệu và bản vẽ kỹ thuật chi tiết của đề tài!

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN NGHIÊN CỨU 1.1 Tình hình trang bị máy kéo và áp dụng cơ giới hóa trong canh tác mía ở nước ta Trong một vài năm gần đây thực hiện chủ trương lớn của Đảng và Nhà nước ta về công nghiệp hóa, hiện đại hóa nông nghiệp, nông thôn. Quá trình chuyển dịch cơ cấu nông nghiệp gắn với cơ khí hóa để nâng cao năng suất, chất lượng, hiệu quả và sức cạnh tranh của nông sản hàng hóa trên thị trường đã góp phần nâng cao trình độ cơ giới hóa sản xuất trong nông nghiệp. Cả nước ta hiện nay có trên 400 nghìn máy kéo các loại với công suất khoảng 4,5 triệu mã lực tăng 2,7 lần so với năm 2001, trong đó máy kéo hai bánh dưới 12 mã lực chiếm 67,5%, máy kéo 12-35 mã lực chiếm 26,5% và máy kéo lớn trên 35 mã lực chiếm khoảng 6%. Bình quân trang bị động lực cho một ha canh tác cả nước đạt 1,16 mã lực/ha.

Do điều kiện phát triển kinh tế ở từng vùng khác nhau nên việc trang bị động lực cũng khác nhau. Vùng đồng bằng sông Cửu Long là nơi có trang bị máy kéo cao nhất toàn quốc với 1,85% mã lực/ha và cùng miền núi phía Bắc là nơi có trang bị động lực thấp nhất toàn quốc 0,39 mã lực/ha. Cùng với việc thay đổi chính sách trong sản xuất nông nghiệp, chủ sở hữu nông nghiệp cũng chuyển dần từ doanh nghiệp hoạt động theo mô hình nhà nước sang sở hữu tư nhân, hộ gia đình, đây là những đối tượng có tiềm năng lớn áp dụng máy móc vào sản xuất nhờ đó mà hàng nghìn máy kéo, máy nông nghiệp đã đến với bà con nông dân. Nhiều loại máy kéo cỡ nhỏ đã nhập vào Việt Nam với số lượng lớn từ các nước như là Nhật Bản, Hàn Quốc và Trung Quốc.

Các loại máy kéo này được sử dụng ở nước ta đã góp phần cơ giới hoá nhiều khâu công việc trong sản xuất nông nghiệp. Những năm gần đây tỷ lệ cơ giới hóa làm đất bình quân cả nước đạt 63,8% cao nhất là đông bằng sông Cửu Long đạt 87%; Đông 5 Nam Bộ 75%; Đồng bằng sông Hồng và duyên hải Nam Trung Bộ trên 65%, các vùng khác xấp xỉ 41%. Trung bình canh tác mía thì việc cơ giới hóa các khâu sản xuất chưa đồng bộ và chưa cao. Việc cơ giới hóa canh tác mía tập trung chủ yếu ở các đơn vị, công ty phục vụ những nhà máy đường lớn thuộc cùng trọng điểm sản xuất mía đường như đồng bằng sông Cửu Long, Bắc Trung Bộ, duyên hải miền Trung.

Việc nghiên cứu cơ giới hóa các khâu canh tác mía được một số trung tâm nghiên cứu lớn tiến hành như trường Đại học Nông nghiệp Hà Nội, trường Đại học Nông Lâm thành phố Hồ Chí Minh, Viện cơ điện Nông nghiệp và công nghệ sau thu hoạch. Một số mẫu máy phục vụ canh tác mía đã được chế tạo và áp dụng trong sản xuất. Khâu làm đất: Cày ngầm CN20, dùng để cày sau phá tầng đế dày, cày cải tạo tầng canh tác mới cho đất, cắt đứt rễ già, giữ ẩm, làm đất tơi xốp. Khâu trồng mía có các loại máy trồng mía MTM-1, MTM-2, MT1, MT2 đã thực hiện được nhiệm vụ trồng mía hàng đơn hoặc hàng đôi với các thao tác rạch hàng, bón phân, giải hom, cày lấp và nén đất.2 Tình hình nghiên cứu và ứng dụng CGH chăm sóc mía 1.

Về mặt quy trình Chăm sóc mía được chia thành hai giai đoạn [13]: giai đoạn mía mới mọc và giai đoạn mía phát triển ra lóng. Đối với giai đoạn thứ nhất các thiết bị cần đáp ứng cho hai loại mía: phục vụ cho mía trồng mới và phục vụ cho mía lưu gốc.
