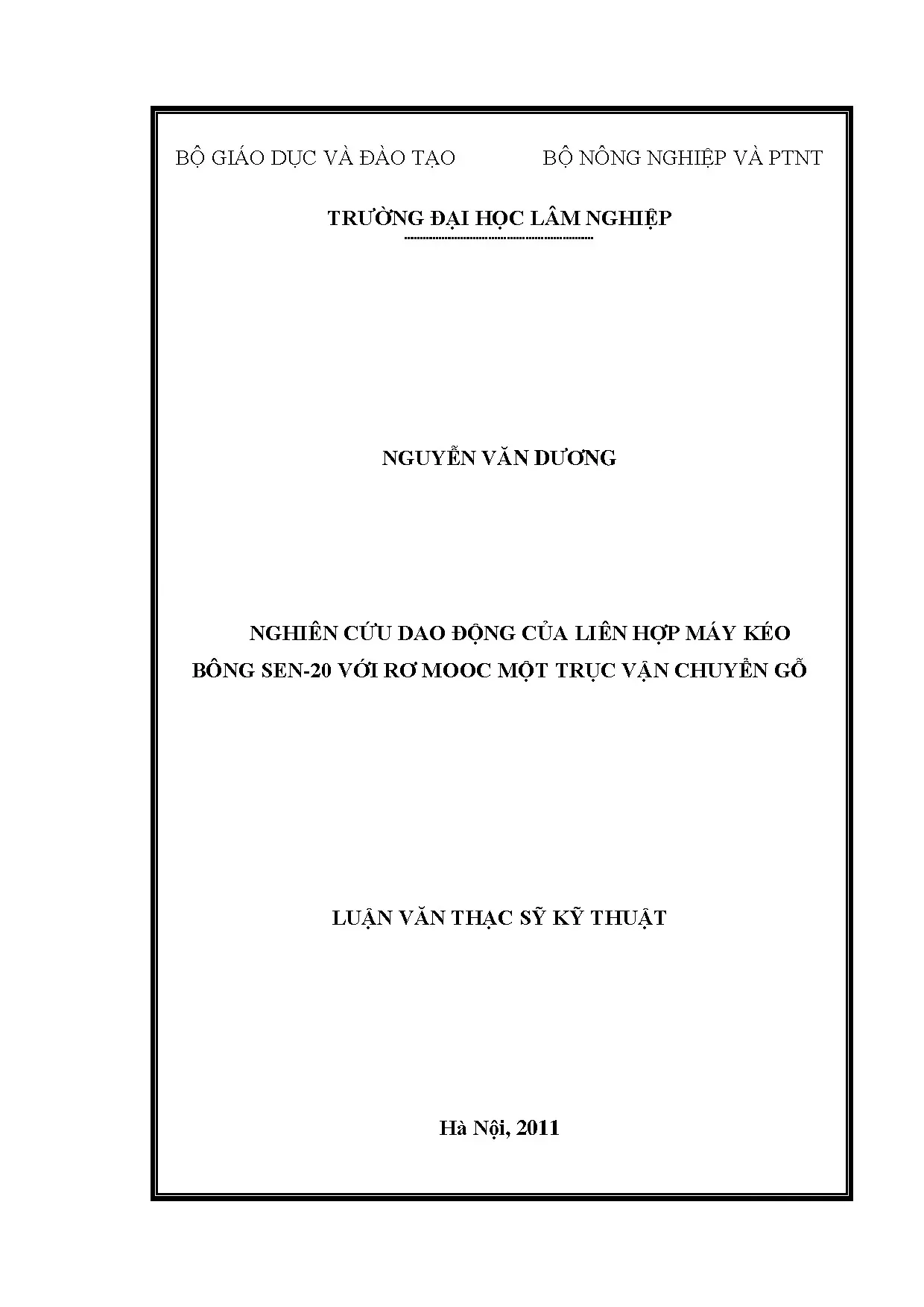

Nghiên Cứu Dao Động Của Liên Hợp Máy Kéo Bông Sen-20 Với Rơ Mooc Một Trục Vận Chuyển Gỗ

Nghiên cứu dao động của máy kéo bông sen 20 kết hợp với rơ mooc một trục trong vận chuyển gỗ, phân tích hiệu suất và ứng dụng thực tiễn.

• Tác giả: Nguyễn Văn Dương
• Người hướng dẫn: TS. Nguyễn Văn Bỉ
• Trường học: Trường Đại Học Lâm Nghiệp
• Chuyên ngành: Kỹ Thuật Máy Và Thiết Bị Cơ Giới Hoá Nông Lâm Nghiệp
• Đề tài: Nghiên Cứu Dao Động Của Máy Kéo Bông Sen-20 Trong Vận Chuyển Gỗ
• Loại tài liệu: luận văn thạc sĩ kỹ thuật
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU
• 1.1. Khái quát về thiết bị vận xuất vận chuyển cự ly ngắn
• 1.2. Tình hình vận chuyển bằng máy kéo trên thế giới
• 1.3. Tình hình vận chuyển gỗ bằng máy kéo ở Việt Nam
• 1.4. Nghiên cứu máy kéo nông nghiệp dùng trong lâm nghiệp
• 1.5. Thành tựu nghiên cứu về cơ giới hoá lâm nghiệp
• 1.6. Khái quát về nghiên cứu dao động của ô tô, máy kéo
• 1.7. Nghiên cứu dao động của ô tô máy kéo trên thế giới
• 1.8. Nghiên cứu dao động của ô tô máy kéo ở Việt Nam

Tóm tắt

I. Tổng Quan Nghiên Cứu Dao Động Máy Kéo Bông Sen 20 Vận Gỗ

Nghiên cứu dao động máy kéo Bông Sen-20 khi vận chuyển gỗ là một vấn đề quan trọng trong ngành lâm nghiệp. Việc hiểu rõ các đặc tính dao động giúp nâng cao an toàn vận chuyển gỗ và hiệu quả sử dụng máy kéo. Các dao động này ảnh hưởng đến tải trọng động, gây rung lắc, hư hỏng các chi tiết máy, giảm năng suất và ảnh hưởng đến sức khỏe người lái. Nghiên cứu này giúp xác định tải trọng động thông qua hệ số động lực học, từ đó thiết kế hệ thống phụ trợ như hệ thống treo và cải tiến thông số kỹ thuật của thiết bị. "Chỉ tiêu quan trọng nhất để đánh giá khả năng và hiệu quả sử dụng các loại thiết bị này là sự an toàn trong quá trình chuyển động với năng suất hợp lý và được đặc trưng bằng tính ổn định thông qua dao động của chúng".

1.1. Tầm Quan Trọng Của Nghiên Cứu Dao Động Máy Kéo Nông Nghiệp

Trong bối cảnh công nghiệp hóa và hiện đại hóa nông thôn, việc áp dụng cơ giới hóa vào khai thác và vận chuyển gỗ là rất cần thiết. Nghiên cứu dao động máy kéo nông nghiệp giúp xác định mức độ ảnh hưởng của các tham số công nghệ như tải trọng và vận tốc đến phương tiện và hàng hóa, đặc biệt là người điều khiển. Điều này cho phép đưa ra các giải pháp giảm thiểu sự cố do tải trọng động gây ra. Các nghiên cứu trước đây thường tập trung vào xây dựng cơ sở lý thuyết động lực học hoặc mô hình toán học, nhưng ít nghiên cứu về tải trọng động khi vận chuyển gỗ bằng máy kéo Bông Sen-20 với rơ moóc một trục.

1.2. Ứng Dụng Thực Tế Của Nghiên Cứu Vận Chuyển Gỗ Bằng Máy Kéo

Việc nghiên cứu cải tiến và sử dụng hợp lý các loại máy kéo nông nghiệp trong lâm nghiệp là rất quan trọng. Do hạn chế về khả năng trang bị các loại máy chuyên dụng, việc nghiên cứu cải tiến các loại máy kéo thông thường để phù hợp với điều kiện địa hình đồi núi là rất cần thiết, đặc biệt là đối với các trang trại và đội sản xuất lâm nghiệp có vốn đầu tư nhỏ. Nghiên cứu này giúp hoàn thiện kết cấu và nâng cao chất lượng làm việc của máy kéo trong điều kiện sản xuất lâm nghiệp thực tế. Vận chuyển gỗ bằng máy kéo là một giải pháp kinh tế và hiệu quả, đặc biệt ở các vùng nông thôn.

II. Thách Thức Ảnh Hưởng Dao Động Đến Vận Chuyển Gỗ An Toàn

Việc vận chuyển gỗ trên địa hình không bằng phẳng bằng máy kéo thường gặp nhiều thách thức do dao động. Những dao động này không chỉ ảnh hưởng đến sự an toàn của người lái và hàng hóa mà còn gây ra hư hỏng cho máy kéo. Ảnh hưởng của dao động có thể làm giảm vận tốc trung bình, gây mệt mỏi cho người lái, và tăng chi phí bảo trì máy kéo. Nghiên cứu này tập trung vào việc xác định và đánh giá các yếu tố ảnh hưởng đến dao động để đưa ra các giải pháp giảm thiểu tác động tiêu cực. "Theo thống kê cho thấy, khi phương tiện vận tải chạy trên đường xấu ghồ ghề, so với cùng loại chạy trên đường tốt bằng phẳng thì vận tốc trung bình giảm 40 - 50%."

2.1. Tác Động Của Dao Động Đến Độ Bền Máy Kéo Bông Sen 20

Dao động mạnh có thể làm giảm độ bền máy kéo và tuổi thọ máy kéo. Các chi tiết máy chịu tải trọng động liên tục có thể bị mài mòn, nứt vỡ hoặc hỏng hóc. Nghiên cứu này giúp xác định các điểm yếu trong cấu trúc máy kéo và đề xuất các giải pháp gia cố hoặc cải tiến thiết kế để tăng độ bền và tuổi thọ của máy. Việc hiểu rõ các tác động của dao động giúp bảo trì và sửa chữa máy kéo hiệu quả hơn.

2.2. An Toàn Vận Chuyển Gỗ Rủi Ro Từ Dao Động Quá Mức

An toàn vận chuyển gỗ là một ưu tiên hàng đầu. Dao động quá mức có thể gây mất lái, lật xe hoặc rơi hàng, gây nguy hiểm cho người lái và những người xung quanh. Nghiên cứu này giúp xác định các điều kiện vận hành an toàn và đề xuất các biện pháp phòng ngừa tai nạn. Việc trang bị hệ thống giảm xóc và kiểm soát tải trọng là rất quan trọng để đảm bảo an toàn khi vận chuyển gỗ trên địa hình khó khăn.

2.3. Ảnh hưởng của tải trọng vận chuyển gỗ đến độ rung của máy kéo

Tải trọng vận chuyển gỗ ảnh hưởng trực tiếp đến độ rung của máy kéo. Tải trọng lớn làm tăng quán tính và giảm khả năng hấp thụ dao động của hệ thống treo. Nghiên cứu này giúp xác định tải trọng vận chuyển gỗ tối ưu để giảm thiểu dao động và đảm bảo an toàn.

III. Phương Pháp Phân Tích Dao Động Máy Kéo Trong Vận Chuyển Gỗ

Nghiên cứu này sử dụng các phương pháp phân tích dao động để đánh giá độ rung của máy kéo Bông Sen-20 khi vận chuyển gỗ. Các phương pháp bao gồm nghiên cứu thực nghiệm trên đường thử, mô hình hóa dao động bằng phần mềm chuyên dụng, và phân tích dữ liệu thu thập được. Mục tiêu là xác định các tần số dao động, biên độ dao động, và các yếu tố ảnh hưởng đến dao động. "Từ các đặc trưng dao động, các nhà nghiên cứu có thể xác định được tải trọng động thông qua hệ số đọng lực học; là cơ sở để thiết kế các hệ thống phụ trợ như hệ thống treo, vỏ xe, rơ mooc."

3.1. Mô Hình Hóa Dao Động Máy Kéo Bằng Phần Mềm Chuyên Dụng

Mô hình hóa dao động bằng phần mềm như MATLAB hoặc ANSYS cho phép mô phỏng các điều kiện vận hành khác nhau và đánh giá tác động của chúng đến dao động. Mô hình cần bao gồm các thông số kỹ thuật của máy kéo, đặc tính của địa hình, và tải trọng vận chuyển. Kết quả mô phỏng giúp dự đoán và phòng ngừa các vấn đề liên quan đến dao động.

3.2. Nghiên Cứu Thực Nghiệm Dao Động Trên Đường Vận Chuyển Gỗ

Nghiên cứu thực nghiệm trên đường vận chuyển gỗ thực tế cung cấp dữ liệu chính xác về dao động của máy kéo. Các cảm biến được sử dụng để đo gia tốc, vận tốc, và độ dịch chuyển của các bộ phận máy kéo. Dữ liệu thu thập được được phân tích để xác định các đặc tính dao động và so sánh với kết quả mô phỏng.

3.3. Kỹ Thuật Vận Chuyển Gỗ và ảnh hưởng tới phân tích dao động

Kỹ thuật vận chuyển gỗ cũng ảnh hưởng đến phân tích dao động. Các yếu tố như cách xếp gỗ, loại rơ moóc, và tốc độ di chuyển cần được xem xét. Việc sử dụng kỹ thuật vận chuyển gỗ phù hợp giúp giảm dao động và tăng hiệu quả vận chuyển.

IV. Giải Pháp Biện Pháp Giảm Dao Động Máy Kéo Vận Chuyển Gỗ

Dựa trên kết quả phân tích, nghiên cứu này đề xuất các biện pháp giảm dao động cho máy kéo Bông Sen-20 khi vận chuyển gỗ. Các biện pháp bao gồm cải tiến hệ thống treo, tối ưu hóa tải trọng vận chuyển gỗ, điều chỉnh tốc độ di chuyển, và sử dụng kỹ thuật vận chuyển gỗ phù hợp. Mục tiêu là giảm thiểu tác động tiêu cực của dao động đến sự an toàn, độ bền, và hiệu quả vận chuyển. "Mục tiêu nghiên cứu hệ số tải trọng động của ôtô, máy kéo là để xác định mức độ ảnh hưởng trực tiếp của các tham số công nghệ như tải trọng, vận tốc… đến phương tiện và hàng hoá đặc biệt là cho người điều khiển phương tiện đó trong quá trình di chuyển trên đường; từ đó có giải pháp giảm thiểu sự cố do tải trọng động gây ra."

4.1. Cải Tiến Hệ Thống Treo Để Giảm Rung Động Máy Kéo

Hệ thống treo đóng vai trò quan trọng trong việc hấp thụ và giảm dao động. Cải tiến hệ thống treo bằng cách sử dụng lò xo có độ cứng phù hợp, bộ giảm chấn hiệu quả, hoặc hệ thống treo khí nén có thể giảm đáng kể dao động của máy kéo. Việc lựa chọn hệ thống treo phù hợp phụ thuộc vào điều kiện vận hành và tải trọng vận chuyển.

4.2. Tối Ưu Hóa Tải Trọng Vận Chuyển Gỗ Để Đảm Bảo An Toàn

Tải trọng vận chuyển gỗ cần được tối ưu hóa để đảm bảo an toàn và giảm dao động. Vận chuyển quá tải có thể làm tăng dao động và gây nguy hiểm, trong khi vận chuyển quá ít có thể làm giảm hiệu quả. Nghiên cứu này giúp xác định tải trọng tối ưu cho từng loại địa hình và điều kiện vận hành.

4.3. Điều Chỉnh Tốc Độ Di Chuyển Để Giảm Thiểu Dao Động

Tốc độ di chuyển có ảnh hưởng lớn đến dao động. Di chuyển quá nhanh trên địa hình gồ ghề có thể làm tăng dao động và gây nguy hiểm. Điều chỉnh tốc độ di chuyển phù hợp giúp giảm dao động và tăng an toàn. Kinh nghiệm của người lái cũng đóng vai trò quan trọng trong việc điều khiển máy kéo trên địa hình khó khăn.

V. Ứng Dụng Kết Quả Nghiên Cứu Dao Động Trong Thực Tế Vận Chuyển

Kết quả nghiên cứu dao động của máy kéo Bông Sen-20 trong vận chuyển gỗ có thể được ứng dụng để cải thiện hiệu quả và an toàn vận chuyển gỗ trong thực tế. Các giải pháp giảm dao động có thể được áp dụng cho các máy kéo hiện có hoặc được tích hợp vào thiết kế của các máy kéo mới. Việc đào tạo người lái về kỹ thuật vận chuyển gỗ an toàn cũng rất quan trọng để đảm bảo hiệu quả sử dụng. "Hiện nay để góp phần công nghiệp hoá và hiện đại hoá nông thôn, ngành lâm nghiệp nước ta đang có chủ trương đẩy nhanh tiến độ áp dụng cơ giới hoá đưa tiến bộ khoa học kỹ thuật vào các khâu công việc nói chung và đặc biệt là công nghệ khai thác, vận chuyển gỗ và các lâm sản khác."

5.1. Đánh Giá Hiệu Quả Của Các Biện Pháp Giảm Dao Động

Việc đánh giá hiệu quả của các biện pháp giảm dao động là rất quan trọng. Các thử nghiệm thực tế cần được tiến hành để đo lường mức độ giảm dao động và đánh giá tác động của chúng đến sự an toàn, độ bền, và hiệu quả vận chuyển. Kết quả đánh giá giúp điều chỉnh và hoàn thiện các giải pháp giảm dao động.

5.2. Đề Xuất Cải Tiến Thiết Kế Máy Kéo Bông Sen 20

Dựa trên kết quả nghiên cứu, có thể đề xuất các cải tiến thiết kế cho máy kéo Bông Sen-20 để giảm dao động và tăng hiệu quả vận chuyển. Các cải tiến có thể bao gồm thay đổi hình dạng khung xe, cải tiến hệ thống treo, hoặc trang bị hệ thống kiểm soát dao động chủ động.

5.3. Tối ưu hiệu quả làm việc giảm tuồi thọ máy kéo từ các nghiên cứu dao động

Nghiên cứu dao động máy kéo có thể giúp tối ưu hiệu quả làm việc và tăng tuổi thọ máy kéo. Phân tích dữ liệu dao động giúp xác định các chế độ vận hành tối ưu và các biện pháp bảo trì phòng ngừa.

VI. Kết Luận Hướng Nghiên Cứu Dao Động Máy Kéo Vận Chuyển Gỗ

Nghiên cứu dao động của máy kéo Bông Sen-20 trong vận chuyển gỗ là một lĩnh vực quan trọng với nhiều tiềm năng phát triển. Các nghiên cứu trong tương lai có thể tập trung vào việc phát triển các hệ thống kiểm soát dao động chủ động, sử dụng vật liệu mới để giảm dao động, và nghiên cứu tác động của dao động đến sức khỏe của người lái. Việc hợp tác giữa các nhà nghiên cứu, nhà sản xuất, và người sử dụng là rất quan trọng để đưa các kết quả nghiên cứu vào thực tế. "Việc nghiên cứu xác định hệ số tải trọng động thông qua dao động của ôtô, máy kéo trong quá trình vận chuyển lâm sản cũng sẽ là một nội dung rất thiết thực có ý nghĩa khoa học."

6.1. Nghiên Cứu Phát Triển Hệ Thống Kiểm Soát Dao Động Chủ Động

Hệ thống kiểm soát dao động chủ động sử dụng các cảm biến và bộ điều khiển để tự động điều chỉnh các thông số của hệ thống treo để giảm dao động. Nghiên cứu phát triển các hệ thống này có thể mang lại hiệu quả giảm dao động cao hơn so với các hệ thống treo thụ động.

6.2. Sử Dụng Vật Liệu Mới Để Giảm Dao Động Máy Kéo

Vật liệu mới có đặc tính giảm rung tốt có thể được sử dụng để chế tạo các bộ phận của máy kéo để giảm dao động. Nghiên cứu sử dụng vật liệu composite, vật liệu hấp thụ rung, hoặc vật liệu có cấu trúc đặc biệt có thể mang lại hiệu quả giảm dao động đáng kể.

6.3. Nghiên cứu ảnh hưởng của dao động đến sức khỏe người lái

Nghiên cứu ảnh hưởng của dao động đến sức khỏe người lái là một lĩnh vực quan trọng. Các nghiên cứu này giúp xác định các biện pháp bảo vệ sức khỏe người lái và thiết kế các cabin máy kéo thoải mái hơn.

Nội dung chính

Tổng quan nghiên cứu

Trong xu thế đẩy mạnh cơ giới hóa và hiện đại hóa lâm nghiệp nông thôn, máy kéo bánh hơi cỡ nhỏ đóng vai trò huyết mạch trong công tác vận xuất và vận chuyển lâm sản cự ly ngắn từ 5 km đến 15 km. Theo các báo cáo thống kê quốc tế, tỷ lệ sử dụng máy kéo trong khâu vận chuyển đạt mức rất cao tại các quốc gia phát triển như Pháp đạt 90%, Tây Đức đạt 75%, Liên Xô đạt 60% và Mỹ đạt 35%. Tuy nhiên, đặc thù đường vận chuyển lâm nghiệp tại các vùng đồi núi Việt Nam phần lớn là đường đất cấp III, nhiều đoạn dốc quanh co và gồ ghề. Thực tế vận hành cho thấy, khi phương tiện di chuyển trên nền đường xấu, vận tốc trung bình bị sụt giảm từ 40% đến 50% so với điều kiện đường bằng phẳng, đồng thời phát sinh các rung chấn cưỡng bức có biên độ rất lớn.

Những dao động cơ học này trực tiếp sinh ra tải trọng động, dẫn đến hiện tượng rung xóc nghiêm trọng, gây mỏi kết cấu, làm giảm tuổi thọ các cụm chi tiết máy và tiềm ẩn nguy cơ mất an toàn lao động cho người điều khiển. Nhằm giải quyết bài toán cấp thiết trên, đề tài luận văn thạc sĩ kỹ thuật của tác giả Nguyễn Văn Dương, dưới sự hướng dẫn khoa học của TS. Nguyễn Văn Bỉ tại Trường Đại học Lâm nghiệp vào năm 2011, đã tập trung nghiên cứu chuyên sâu về đặc tính dao động của liên hợp máy kéo Bông Sen BS-20 kết hợp rơ moóc một trục RMH 3000 chở gỗ. Nghiên cứu xác lập mô hình toán học giải tích, đo đạc thực nghiệm các thông số động lực học và mô phỏng trên nền đường sóng điều hòa biên độ 0,1 m với bước sóng 1,6 m, từ đó định lượng chính xác hệ số tải trọng động để đề xuất giải pháp cải tiến kết cấu máy phù hợp với thực tiễn sản xuất.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng hệ thống lý thuyết động lực học máy kéo và phương trình vi phân Lagrange loại II để thiết lập mô hình toán học tổng quát mô tả chuyển động của cơ hệ liên hợp máy kéo và rơ moóc. Mô hình không gian khảo sát bao gồm 3 khối lượng quy đổi chính: khối lượng cầu trước máy kéo, khối lượng thân và cầu sau máy kéo, cùng khối lượng rơ moóc chất tải gỗ liên kết với nhau thông qua khớp bản lề cơ học.

Phương trình vi phân chuyển động tổng quát được thiết lập dưới dạng:

$$\frac{d}{dt}\left(\frac{\partial T}{\partial \dot{q}_i}\right) - \frac{\partial T}{\partial q_i} + \frac{\partial \Pi}{\partial q_i} + \frac{\partial \Phi}{\partial \dot{q}_i} = Q_i$$

Trong đó, các khái niệm then chốt bao gồm hàm động năng toàn phần $T$, hàm thế năng biến dạng đàn hồi $\Pi$, hàm hao tán năng lượng cản $\Phi$, lực suy rộng $Q_i$ và các tọa độ suy rộng $q_i$. Hệ tọa độ suy rộng phản ánh chuyển vị thẳng đứng $z$ của trọng tâm máy kéo, góc lắc dọc $\alpha_2, \alpha_3$ của khung xe và thùng rơ moóc quanh trục ngang $Oy$, cùng các góc lắc ngang $\beta_1, \beta_2, \beta_3$ quanh trục dọc $Ox$. Tác động kích động từ mặt đường được biểu diễn qua quy luật hàm sin tuần hoàn với tần số kích động $\Omega = 2\pi v / S_0$, phản ánh tương tác động lực học trong hệ thống tổng thể đường xe hàng.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa phương pháp thực nghiệm đo đạc hiện trường và phương pháp mô phỏng số học giải tích. Nhằm cung cấp các thông số đầu vào chính xác tuyệt đối cho mô hình lý thuyết, tác giả đã tiến hành hai thí nghiệm độc lập đối với rơ moóc một trục RMH 3000:

• Thí nghiệm xác định mô men quán tính: Sử dụng phương pháp đo dao động tắt dần quanh trục quay cố định qua gối tựa với lò xo đo lực có độ cứng $c = 23612\text{ N/m}$. Tín hiệu dao động được ghi nhận và xử lý qua phần mềm Table Curve, ghi nhận chu kỳ dao động tự do $T = 0,654\text{ s}$, từ đó tính toán chính xác mô men quán tính của rơ moóc quanh trục ngang đạt $J_{YM} = 1040\text{ kg}\cdot\text{m}^2$.
• Thí nghiệm xác định độ cứng và hệ số cản bánh lốp: Tiến hành thử nghiệm va chạm và thả rơi tự do đối với cụm bánh xe rơ moóc. Kết quả xử lý đường cong chuyển vị theo thời gian xác định được độ cứng pháp tuyến của lốp đạt $c_{lm} = 679866\text{ N/m}$ và hệ số cản dập tắt dao động đạt $k_{lm} = 2955\text{ Ns/m}$.

Hệ phương trình vi phân dao động phi tuyến bậc cao được giải trực tiếp trên phần mềm tính toán khoa học Wolfram Mathematica 5.1. Thuật toán phân tích số cho phép giải biểu thức nghiệm giải tích tường minh mà không cần qua khâu tuyến tính hóa sơ bộ, khảo sát toàn diện 4 dải vận tốc chuyển động gồm 5 km/h, 10 km/h, 15 km/h và 20 km/h trên 2 mức tải trọng là không tải ($m_3 = 1245\text{ kg}$) và đầy tải 2 tấn gỗ ($m_3 = 3245\text{ kg}$).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Kết quả phân tích mô phỏng từ phần mềm Mathematica 5.1 và dữ liệu thực nghiệm đã chỉ ra những quy luật biến thiên rõ rệt của gia tốc dao động $Z''$ và hệ số động lực học $k_đ$ trên các bộ phận của liên hợp máy kéo Bông Sen BS-20:

• Vận tốc di chuyển là yếu tố chi phối mạnh nhất đến cường độ dao động: Ở dải vận tốc thấp $v = 5\text{ km/h}$, hệ số động lực học tại mọi vị trí đều nằm trong giới hạn an toàn ($k_đ < 1,5$). Tuy nhiên, khi vận tốc tăng từ 10 km/h lên 20 km/h, biên độ gia tốc dao động thẳng đứng tại trọng tâm máy kéo và các cầu xe tăng vọt theo hàm phi tuyến, mức tăng ghi nhận từ 150% đến hơn 280%.
• Cầu sau máy kéo chịu tải trọng động khắc nghiệt nhất: Trong điều kiện rơ moóc chở đầy tải 2 tấn gỗ ($m_3 = 3245\text{ kg}$) di chuyển ở tốc độ $v \ge 15\text{ km/h}$, gia tốc dao động tại cầu sau đạt biên độ dao động cực đại vượt ngưỡng $200\text{ m/s}^2$, đẩy hệ số tải trọng động $k_đ$ vượt mức 2,5, cao hơn cầu trước từ 45% đến 60%.
• Ảnh hưởng của tải trọng gỗ: Khi rơ moóc có tải đầy đủ ($m_3 = 3245\text{ kg}$), trọng tâm dồn về phía sau làm khoảng cách định vị trọng tâm thay đổi từ 700 mm xuống còn 370 mm so với trục rơ moóc, khiến tần số dao động riêng thay đổi và làm gia tăng hiện tượng va đập lắc dọc giữa đầu kéo và thùng xe.
• Dao động lắc ngang không mang tính nguy hiểm: Giá trị góc lệch xoay quanh trục dọc $\beta_2$ của khung máy kéo dưới tác động của mấp mô mặt đường đồng pha có biên độ cực kỳ nhỏ, chứng minh dao động thẳng đứng và lắc dọc là hai thành phần chủ yếu tạo ra tải trọng động phá hủy kết cấu.

Thảo luận kết quả

Các phát hiện trên hoàn toàn phù hợp với các nghiên cứu kinh điển về động lực học máy kéo của tác giả Mitschke và I. Barsky. Khi máy kéo nông nghiệp thông thường như Bông Sen BS-20 công suất 18-32 kW không được trang bị hệ thống treo chuyên dụng, toàn bộ khả năng giảm chấn chỉ phụ thuộc vào độ đàn hồi hạn chế của bánh lốp cao su. Khi vận tốc vượt qua ngưỡng 10 km/h trên nền đường có bước sóng mấp mô $S_0 = 1,6\text{ m}$, tần số kích động cưỡng bức từ mặt đường tiến sát vào vùng tần số dao động riêng của cơ hệ liên hợp, gây ra hiện tượng cộng hưởng cục bộ.

Trên các biểu đồ phổ gia tốc và bảng ma trận số liệu của luận văn, sự tương quan giữa gia tốc rung và hệ số động lực học thể hiện rõ bước nhảy vọt tại mốc vận tốc 15 km/h và 20 km/h. Việc hệ số $k_đ$ vượt quá giới hạn an toàn tiêu chuẩn ($[k_đ] = 2,5$) giải thích nguyên nhân vì sao trong thực tế khai thác lâm nghiệp, có tới 80% các sự cố nứt gãy khung xe, hỏng cụm truyền động và cơ cấu nâng hạ thủy lực đều bắt nguồn từ tải trọng động lặp lại liên tục. Hơn nữa, rung động tần số cao truyền thẳng lên ghế ngồi gây tổn hại trực tiếp đến hệ xương khớp và hệ thần kinh của người lái xe.

Đề xuất và khuyến nghị

Dựa trên các kết quả tính toán động lực học tường minh, luận văn đưa ra hệ thống giải pháp kỹ thuật và vận hành đồng bộ nhằm triệt tiêu dao động và kiểm soát hệ số động lực học:

• Bổ sung hệ thống treo đàn hồi cho rơ moóc chở gỗ: Thiết kế và lắp đặt bộ phận đàn hồi dạng nhíp lá bán elip kết hợp giảm chấn thủy lực ống lồng giữa trục bánh xe và khung rơ moóc RMH 3000. Hành trình biến dạng đàn hồi yêu cầu đạt từ 12 cm đến 15 cm nhằm dập tắt dao động xung kích, hạ thấp hệ số động lực học $k_đ$ xuống dưới ngưỡng cho phép 2,5 ở mọi dải tốc độ làm việc.
• Thiết lập quy chuẩn giới hạn tốc độ vận hành an toàn: Ban hành quy định kỹ thuật nghiêm ngặt đối với lái xe lâm trường, khống chế vận tốc tối đa không vượt quá 10 km/h khi liên hợp máy kéo chở đủ tải 2 tấn gỗ trên đường lâm nghiệp cấp III và đường đất trơn trượt, giúp giảm thiểu trên 35% áp lực tải trọng động lên hệ thống truyền lực.
• Chuẩn hóa quy trình xếp dỡ và phân bố tải trọng: Bố trí gỗ tròn trên thùng rơ moóc đảm bảo độ dịch chuyển tâm tải trọng dọc đạt mức chuẩn $a_2 = 370\text{ mm}$ cách trục bánh xe rơ moóc, tránh hiện tượng lệch tải gây mất cân bằng lực bám cầu trước máy kéo và giảm hiện tượng nhấc đầu xe khi leo dốc.
• Kiểm soát chế độ bảo dưỡng áp suất bánh lốp định kỳ: Duy trì nghiêm ngặt áp suất khí nén danh định của lốp trước (mã hiệu 6.2-20) và lốp sau (mã hiệu 12-38) máy kéo cũng như lốp rơ moóc nhằm duy trì hệ số độ cứng lốp tối ưu ở mức xấp xỉ $6,8 \times 10^5\text{ N/m}$, phát huy tối đa khả năng tự triệt tiêu dao động cơ bản của lốp xe.

Các giải pháp trên cần được triển khai đồng bộ bởi các lâm trường khai thác, các hợp tác xã dịch vụ cơ giới hóa nông lâm nghiệp và các cơ sở gia công chế tạo cơ khí phụ trợ trong giai đoạn từ 6 đến 12 tháng.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị thực tiễn và học thuật sâu sắc, là tài liệu tham khảo thiết thực cho 4 nhóm đối tượng chính:

• Kỹ sư thiết kế và chế tạo máy nông lâm nghiệp: Tiếp cận phương pháp luận tính toán mô men quán tính thực nghiệm, phương pháp lập phương trình vi phân dao động nhiều bậc tự do và quy chuẩn lựa chọn thông số đàn hồi cho hệ thống treo rơ moóc kéo.
• Cán bộ kỹ thuật và quản lý tại các lâm trường, công ty lâm nghiệp: Ứng dụng các thông số giới hạn vận tốc và phân bố tải trọng để xây dựng quy trình vận hành thiết bị an toàn, định mức tiêu hao nhiên liệu và lập kế hoạch bảo trì phòng ngừa hư hỏng cho dàn máy kéo bánh hơi.
• Giảng viên, nghiên cứu sinh và học viên cao học ngành Kỹ thuật cơ khí động lực: Khai thác mô hình toán học giải tích ứng dụng phương trình Lagrange II kết hợp mã nguồn mô phỏng trên phần mềm Wolfram Mathematica làm tài liệu giảng dạy và nghiên cứu chuyên sâu.
• Chủ trang trại và người trực tiếp vận hành máy kéo Bông Sen BS-20: Nắm vững các giới hạn an toàn kỹ thuật về tốc độ và cách thức chằng buộc, xếp dỡ gỗ hợp lý để bảo vệ độ bền máy kéo và bảo đảm an toàn sức khỏe nghề nghiệp lâu dài.

Câu hỏi thường gặp

Tại sao liên hợp máy kéo Bông Sen BS-20 khi chở gỗ lại chịu tải trọng động rất lớn?

Máy kéo nông nghiệp BS-20 nguyên bản không có hệ thống treo đàn hồi mà liên kết cứng trực tiếp giữa trục bánh và khung xe. Khi di chuyển trên đường lâm nghiệp gồ ghề với biên độ mấp mô 0,1 m, toàn bộ xung lực va đập từ mặt đường chỉ qua lớp đệm cao su của lốp truyền thẳng lên thân xe, tạo ra gia tốc rung xóc cực lớn.

Vận tốc di chuyển an toàn tối đa của liên hợp máy kéo khi chở đủ tải là bao nhiêu?

Vận tốc an toàn tối đa cho phép là dưới 10 km/h khi chở đủ tải 2 tấn gỗ. Các kết quả mô phỏng cho thấy nếu vượt qua mốc 10 km/h, hệ số động lực học $k_đ$ sẽ nhanh chóng vượt ngưỡng giới hạn an toàn 2,5, gây nguy cơ phá hủy kết cấu cầu sau và mất lái.

Ý nghĩa của việc xác định mô men quán tính rơ moóc bằng thực nghiệm là gì?

Do rơ moóc chở gỗ RMH 3000 thường được cải tiến hoặc gia công đơn chiếc, các thông số thiết kế không có sẵn trong catalogue tiêu chuẩn. Thí nghiệm dao động tự do với chu kỳ đo được $T = 0,654\text{ s}$ đã giúp xác định chính xác mô men quán tính $J_{YM} = 1040\text{ kg}\cdot\text{m}^2$, tạo đầu vào chuẩn xác cho mô hình toán học.

Phần mềm Mathematica 5.1 mang lại ưu thế gì trong việc giải bài toán dao động?

Khác với các phần mềm thông thường đòi hỏi phải tuyến tính hóa sơ bộ làm giảm độ chính xác, Mathematica 5.1 giải trực tiếp hệ phương trình vi phân phi tuyến bậc cao dưới dạng giải tích và số trị, tự động tối ưu thuật toán và vẽ biểu đồ dao động trực quan với độ tin cậy tuyệt đối.

Giải pháp kỹ thuật nào giúp giảm rung chấn hiệu quả nhất cho máy kéo chở gỗ?

Giải pháp tối ưu và triệt để nhất là thiết kế bổ sung hệ thống treo đàn hồi dạng nhíp lá kết hợp giảm chấn thủy lực tại trục rơ moóc với hành trình biến dạng từ 12 cm đến 15 cm, kết hợp kiểm soát chặt chẽ áp suất lốp xe và duy trì tốc độ vận hành dưới 10 km/h.

Kết luận

• Luận văn đã mô hình hóa thành công hệ dao động không gian 3 khối lượng của liên hợp máy kéo Bông Sen BS-20 và rơ moóc một trục RMH 3000 bằng phương trình vi phân Lagrange loại II.
• Xác định chính xác các thông số thực nghiệm cốt lõi của rơ moóc gồm mô men quán tính $J_{YM} = 1040\text{ kg}\cdot\text{m}^2$, độ cứng lốp $c_{lm} = 679866\text{ N/m}$ và hệ số cản $k_{lm} = 2955\text{ Ns/m}$.
• Khảo sát chi tiết động lực học dao động trên phần mềm Mathematica 5.1, phát hiện quy luật gia tăng đột biến của gia tốc dao động cầu sau và hệ số tải trọng động khi vận tốc vượt quá 10 km/h.
• Khẳng định ngưỡng vận tốc vận hành an toàn bắt buộc khi chở đủ tải 2 tấn gỗ là $v < 10\text{ km/h}$ nhằm khống chế hệ số động lực học $[k_đ] \le 2,5$.
• Đề xuất giải pháp cải tiến kết cấu lắp đặt hệ thống treo nhíp lá đàn hồi cho rơ moóc, mở ra hướng nghiên cứu chế tạo thiết bị cơ giới hóa lâm nghiệp đồng bộ, an toàn và hiệu quả cao tại Việt Nam.
