Tổng quan nghiên cứu

Mạng lưới Đường sắt Việt Nam có tổng chiều dài khoảng 2.600 km, đóng vai trò huyết mạch trong việc kết nối giao thương giữa các vùng miền trên cả nước. Tuy nhiên, mật độ mạng lưới đường sắt vẫn ở mức khiêm tốn với khoảng 35,135 mét trên 1.000 dân và 0,008125 km trên mỗi km² diện tích lãnh thổ. Hiện nay, hệ thống sức kéo quốc gia đang khai thác khoảng 15 chủng loại đầu máy khác nhau, trong đó dòng đầu máy 3 trục D19E công suất 1900 mã lực (HP) do Xí nghiệp Đầu máy Sài Gòn quản lý với 35 chiếc giữ vai trò chủ lực kéo các đoàn tàu khách Thống Nhất và tàu hàng trọng tải lớn.

Vấn đề kỹ thuật cốt lõi nảy sinh từ điều kiện địa hình phức tạp của tuyến đường sắt khổ 1000 mm khu vực phía Nam. Điển hình trên phân đoạn từ Km1378+200 đến Km1546+000 do Công ty Quản lý Đường sắt Thuận Hải quản lý với chiều dài 167,8 km có tới 90 đoạn đường cong (bình quân 1,84 km có một đoạn cong). Đáng chú ý, 63 đoạn cong hoàn toàn không có đường cong hòa hoãn, cùng nhiều vị trí có bán kính cong nhỏ dưới 250 m. Tình trạng này làm phát sinh lực dẫn hướng và gia tốc ly tâm rất lớn, đe dọa trực tiếp đến hệ số an toàn chống trật bánh và làm mòn nghiêm trọng gờ bánh xe cùng ray dẫn hướng.

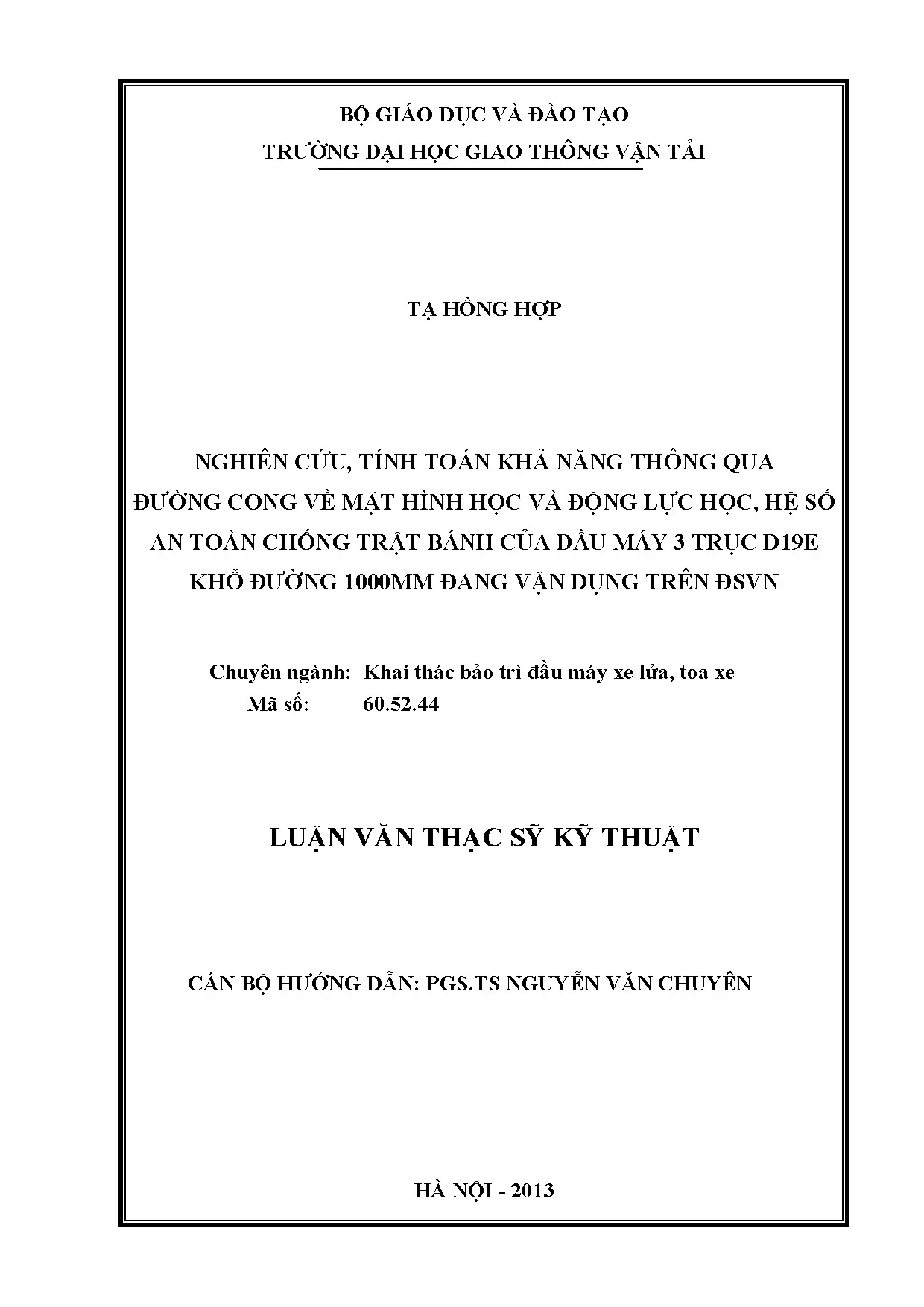

Mục tiêu của nghiên cứu là xây dựng mô hình tính toán toàn diện về mặt hình học và động lực học nhằm đánh giá chính xác lực dẫn hướng, lực đạp ray và hệ số an toàn chống trật bánh của đầu máy D19E khi đi qua các đường cong có bán kính từ 75 m đến 400 m. Luận văn được hoàn thành vào năm 2013 tại Trường Đại học Giao thông Vận tải Hà Nội, mang ý nghĩa thực tiễn to lớn trong việc cung cấp cơ sở khoa học tin cậy để nâng cao tốc độ lữ hành thêm 5 đến 10 km/h, đồng thời đảm bảo an toàn tuyệt đối cho các chuyến tàu vận hành trên tuyến đường sắt phía Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu tích hợp hai hệ thống lý thuyết nền tảng trong kỹ thuật đầu máy toa xe:

Thứ nhất, lý thuyết hình học đường cong của kỹ sư người Đức Vogel (phương pháp tuyến trục). Phương pháp này mô hình hóa giá chuyển hướng 3 trục với cự ly trục cứng 3300 mm thành một đường trục chuyển động trong khe hẹp tương đối, cho phép xác định chính xác vị trí chéo nhất, vị trí tự do và vị trí dây cung của các bộ trục bánh xe cũng như góc quay tương đối của giá chuyển hướng so với thân xe (giới hạn thiết kế 4,7 độ).

Thứ hai, lý thuyết động lực học Heumann và phương pháp đồ thị giải tích xác định lực dẫn hướng tác dụng lên gờ bánh xe. Khung lý thuyết phân tích trạng thái cân bằng lực trong mặt phẳng đi qua đỉnh ray, bao gồm lực ly tâm, lực siêu cao (quy định tối đa 95 mm, thông thường 80 mm đối với khổ 1000 mm) và các thành phần ma sát trượt bánh ray với hệ số ma sát tiêu chuẩn 0,25. Ngoài ra, nghiên cứu áp dụng các chỉ tiêu kiểm tra an toàn theo quy chuẩn của Tổ chức Đường sắt Quốc tế (UIC) và tiêu chuẩn an toàn chống trật bánh của Nadal.

Phương pháp nghiên cứu

Nguồn dữ liệu của luận văn được thu thập trực tiếp từ hồ sơ thiết kế kỹ thuật của đầu máy D19E chế tạo bởi Nhà máy Tư Dương và đóng mới tại Nhà máy Xe lửa Gia Lâm, kết hợp bảng thống kê bình diện trắc dọc 167,8 km đường sắt phía Nam và Công lệnh tốc độ số 01-CĐ-2013 của Tổng công ty Đường sắt Việt Nam.

Về quy mô mẫu nghiên cứu, tác giả thực hiện khảo sát toàn bộ 90 đoạn cong thực tế trên tuyến Thuận Hải, đồng thời xây dựng bộ mẫu tính toán mô phỏng trên 8 cấp bán kính cong đại diện từ R = 75 m, 100 m, 150 m, 200 m, 250 m, 300 m, 350 m đến 400 m. Phương pháp chọn mẫu phân tầng theo dải bán kính giúp bao quát toàn diện các tình huống khai thác ngặt nghèo nhất trong thực tế.

Lý do lựa chọn phương pháp giải tích số học kết hợp đồ thị ma sát Heumann là vì phương pháp này mô tả chính xác sự dịch chuyển ngang tự do của các trục bánh (trục dẫn có khe hở ngang 7 mm, trục giữa đạt 15 mm). Việc thiết lập hệ phương trình vi phân và đồ toán lực dẫn hướng cho phép tính toán định lượng lực ngang mà không cần chi phí thử nghiệm kéo tàu phức tạp ngoài hiện trường. Toàn bộ quá trình thu thập số liệu, mô hình hóa và kiểm chứng tính toán được thực hiện trong giai đoạn từ năm 2011 đến 2013.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình tính toán kiểm nghiệm hình học và động lực học của đầu máy D19E tải trọng trục 13 tấn mang lại các phát hiện kỹ thuật mang tính đột phá:

Thứ nhất, về mặt hình học, đầu máy D19E đảm bảo hoàn toàn khả năng thông qua an toàn tại các đường cong có bán kính nhỏ đến R = 75 m mà không bị kẹt trục cứng. Điều này đạt được nhờ cơ cấu dịch chuyển ngang của hộp đầu trục giữa đạt độ dơ 15 mm và độ dịch ngang tổng cộng của giá chuyển hướng từ 38 đến 42 mm.

Thứ hai, về mặt động lực học, lực dẫn hướng tăng phi tuyến khi bán kính cong thu hẹp và tốc độ chạy tàu gia tăng. Tại bán kính R = 75 m và R = 100 m, lực dẫn hướng tác dụng lên bánh dẫn hướng trục 1 tăng cao hơn từ 45% đến 60% so với khi chạy qua đường cong R = 300 m ở cùng một dải vận tốc, khiến nguy cơ trèo ray gia tăng mạnh nếu không giảm tốc.

Thứ ba, hệ số an toàn chống trật bánh và chống lật của đầu máy D19E ở dải bán kính R từ 250 m đến 400 m luôn duy trì ở mức an toàn cao theo tiêu chuẩn UIC. Kết quả tính toán cho thấy tốc độ cho phép về mặt động lực học có thể đạt từ 65 km/h đến 80 km/h trên các cung cong này, cao hơn mức quy định hiện hành trong công lệnh từ 5 đến 10 km/h.

Thứ tư, khảo sát thực tế tại khu đoạn Thuận Hải cho thấy tỷ lệ 70% số đoạn cong (63 trên 90 đoạn) không có đường cong hòa hoãn đã làm gia tăng xung lực tác động đột ngột lên gờ bánh xe khoảng 35% khi đoàn tàu bắt đầu chuyển hướng.

Thảo luận kết quả

Nguyên nhân chính giúp đầu máy D19E có tính năng động lực học vượt trội so với dòng đầu máy D13E (công suất 1300 HP, cự ly trục không đối xứng 1829 mm + 2388 mm) là nhờ kết cấu khung giá chuyển hướng dạng hộp đối xứng kết hợp hệ thống 08 ụ cao su trung ương, 12 cặp lò xo đầu trục và các bộ giảm chấn thủy lực 3 chiều. Hệ thống này dập tắt hiệu quả các dao động lắc ngang, lắc dọc và hiện tượng rắn bò khi vào đường cong.

Các kết quả nghiên cứu trong luận văn được trực quan hóa rất rõ ràng thông qua hệ thống 8 đồ thị lực dẫn hướng ứng với từng dải bán kính cong từ 75 m đến 400 m, kết hợp bảng ma trận so sánh chi tiết giữa tốc độ lý thuyết và tốc độ quy định trong Công lệnh số 01-CĐ-2013. Dữ liệu bảng biểu cho thấy sự tương thích cao với các nghiên cứu động lực học đoàn tàu của UIC, khẳng định tính khả thi của việc nâng tốc độ chạy tàu có chọn lọc trên mạng lưới đường sắt khổ 1000 mm.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu, tác giả đưa ra 4 nhóm giải pháp kỹ thuật và vận hành có tính ứng dụng cao:

Thứ nhất, nâng cấp kết cấu hạ tầng đường cong bằng cách bổ sung đường cong hòa hoãn cho 63 đoạn cong còn thiếu trên đoạn tuyến từ Km1378 đến Km1546; mục tiêu giảm 35% đến 40% xung lực ngang đột ngột tác động lên đoàn tàu, do Tổng công ty Đường sắt Việt Nam lập kế hoạch triển khai trong giai đoạn 2014-2018.

Thứ hai, điều chỉnh công lệnh chạy tàu theo hướng tối ưu hóa tốc độ. Cục Đường sắt Việt Nam và Ban Khai thác Đầu máy cần xem xét nâng tốc độ cho phép của đầu máy D19E thêm 5 đến 10 km/h tại các đường cong có bán kính R từ 250 m trở lên đã có đủ siêu cao tiêu chuẩn (từ 80 mm đến 95 mm), dự kiến hoàn thành cập nhật vào quý 2 năm 2014.

Thứ ba, chuẩn hóa quy trình bảo dưỡng và kiểm tra định kỳ tại Xí nghiệp Đầu máy Sài Gòn. Cần duy trì nghiêm ngặt độ dơ ngang trục dẫn ở mức 7 mm và trục giữa ở mức 15 mm, đồng thời kiểm tra bề dày lợi bánh xe trong khoảng 18 mm đến 30 mm nhằm giảm 30% tỷ lệ hao mòn gờ bánh và ray dẫn hướng.

Thứ tư, lắp đặt hệ thống thiết bị bôi trơn gờ bánh xe và mặt ray tự động tại các khu đoạn có nhiều đường cong liên tiếp, kết hợp gắn cảm biến đo gia tốc ngang trên các lô đầu máy D19E đóng mới tiếp theo tại Nhà máy Xe lửa Gia Lâm trong giai đoạn 2014-2015.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn mang lại giá trị thực tiễn và học thuật cho 4 nhóm đối tượng chính:

Nhóm thứ nhất là các kỹ sư và chuyên viên kỹ thuật tại các Xí nghiệp Đầu máy (Sài Gòn, Hà Nội, Vinh, Đà Nẵng). Họ có thể sử dụng các số liệu về cự ly trục cứng 3300 mm và độ dơ hộp đầu trục để xây dựng quy trình bảo dưỡng, hiệu chỉnh khe hở bánh xe định kỳ chính xác.

Nhóm thứ hai là cán bộ quản lý kỹ thuật hạ tầng và kỹ sư thiết kế công trình đường sắt thuộc Tổng công ty Đường sắt Việt Nam. Luận văn cung cấp phương pháp tính toán độ siêu cao và độ gia khoan đường cong khổ 1000 mm làm cơ sở cải tạo bình diện tuyến đường.

Nhóm thứ ba là giảng viên, học viên cao học và sinh viên các ngành Kỹ thuật Đầu máy Toa xe, Kỹ thuật Cơ khí Giao thông tại các trường đại học. Tài liệu đóng vai trò như tài liệu tham khảo chuyên sâu về phương pháp Vogel và động lực học Heumann.

Nhóm thứ tư là các chuyên viên điều độ chạy tàu và thanh tra an toàn đường sắt, giúp hiểu rõ giới hạn an toàn động lực học để lập biểu đồ chạy tàu hợp lý, giảm thiểu tối đa sự cố trật bánh.

Câu hỏi thường gặp

Tại sao đầu máy D19E cần thiết kế độ dơ ngang của trục giữa lớn hơn trục dẫn?

Trục giữa của giá chuyển hướng 3 trục D19E được thiết kế độ dơ ngang lên tới 15 mm (so với 7 mm ở trục dẫn) nhằm tạo điều kiện cho bộ trục bánh tự lựa khi đi qua các đường cong có bán kính nhỏ từ 75 m đến 100 m. Thiết kế này giúp giá chuyển hướng không bị kẹt hình học trong lòng ray khổ 1000 mm.

Phương pháp Heumann mang lại lợi thế gì khi tính toán lực dẫn hướng cho đầu máy D19E?

Phương pháp Heumann biến bài toán không gian phức tạp thành bài toán phẳng đi qua mặt đỉnh ray, tích hợp chính xác lực ma sát trượt và góc xô của bánh xe với hệ số ma sát 0,25. Điều này cho phép xác định chính xác lực dẫn hướng tại từng bánh xe mà không cần các thử nghiệm hiện trường tốn kém.

Độ siêu cao ray ảnh hưởng như thế nào đến khả năng chống lật của đầu máy trên đường cong?

Độ siêu cao ray (được quy định từ 80 mm đến tối đa 95 mm trên khổ đường 1000 mm) tạo ra một thành phần lực hướng tâm của trọng lượng đầu máy 81 tấn, giúp triệt tiêu bớt lực ly tâm khi tàu chạy ở tốc độ cao, giữ cho hợp lực luôn nằm trong giới hạn an toàn của mặt lăn bánh xe.

Thiếu đường cong hòa hoãn tại 63 đoạn cong ở khu vực Thuận Hải gây ra rủi ro gì?

Khi không có đoạn cong hòa hoãn để vuốt dần siêu cao và bán kính, đầu máy D19E phải chịu sự thay đổi gia tốc ly tâm đột ngột khi vừa vào đường cong. Hiện tượng này làm tăng xung lực ngang tác dụng lên gờ bánh xe thêm khoảng 35%, là nguyên nhân chính gây hao mòn gờ bánh và tiềm ẩn nguy cơ trật bánh.

Kết quả tính toán của luận văn có áp dụng được cho đầu máy D13E hay D20E không?

Mô hình toán học và phương pháp luận của luận văn hoàn toàn có thể áp dụng cho các dòng đầu máy khác. Tuy nhiên, các giá trị lực dẫn hướng và tốc độ cho phép cụ thể cần phải được tính toán lại dựa trên các thông số riêng của D13E (cự ly trục không đối xứng 1829 mm + 2388 mm) hoặc D20E (tải trọng trục 13,5 tấn).

Kết luận

  • Luận văn đã xây dựng thành công mô hình giải tích toàn diện đánh giá khả năng thông qua đường cong về mặt hình học và động lực học cho đầu máy 3 trục D19E khổ đường 1000 mm.
  • Khẳng định đầu máy D19E hoàn toàn có khả năng thông qua an toàn các đường cong bán kính nhỏ từ 75 m đến 100 m nhờ độ dơ ngang trục giữa đạt 15 mm.
  • Đã tính toán và lập biểu đồ lực dẫn hướng trên 8 cấp bán kính cong tiêu biểu, chứng minh tiềm năng nâng tốc độ chạy tàu thêm 5 đến 10 km/h tại các cung cong R từ 250 m đến 400 m.
  • Phát hiện và cảnh báo rủi ro kỹ thuật tại 63 đoạn cong không có đoạn chuyển tiếp hòa hoãn trên tuyến đường sắt Thuận Hải dài 167,8 km.
  • Đóng góp cơ sở khoa học vững chắc phục vụ việc điều chỉnh Công lệnh chạy tàu và hoàn thiện quy trình bảo dưỡng kỹ thuật đầu máy toa xe trên toàn mạng lưới Đường sắt Việt Nam.
