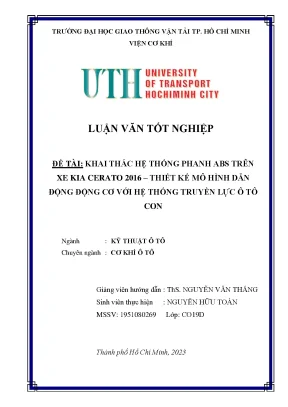

Khai Thác Hệ Thống Phanh ABS Trên Xe Kia Cerato 2016

Tài liệu nghiên cứu Khai thác hệ thống phanh abs trên xe kia cerato 2016 thiết kế mô hình dẫn động động cơ với hệ thống, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Nguyễn Hữu Toàn
• Người hướng dẫn: ThS. Nguyễn Văn Thắng
• Trường học: Trường Đại Học Giao Thông Vận Tải
• Chuyên ngành: Kỹ Thuật Ô Tô
• Đề tài: Khai Thác Hệ Thống Phanh ABS Trên Xe Kia Cerato 2016
• Loại tài liệu: luận văn tốt nghiệp
• Năm xuất bản: 2023
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• 1. CHƯƠNG 1: GIỚI THIỆU CHUNG VỀ HỆ THỐNG PHANH
• 1.1. Lịch sử hình thành hệ thống phanh
• 1.2. Nhiệm vụ và phân loại hệ thống phanh
• 1.3. Sơ đồ cấu tạo chung và nguyên lý hoạt động của hệ thống phanh
• 2. CHƯƠNG 2: HỆ THỐNG PHANH ABS TRÊN XE KIA CERATO 2016
• 2.1. Giới thiệu xe Kia Cerato 2016
• 2.2. Các thông số khung gầm của xe Kia Cerato 2016
• 2.3. Hệ thống phanh ABS trên xe Kia Cerato 2016
• 2.3.1. Nhiệm vụ - yêu cầu – phân loại
• 2.3.2. Sơ đồ các bộ phận trong hệ thống phanh ABS
• 2.3.3. Các bộ phận chính trong hệ thống phanh ABS
• 3. CHƯƠNG 3: KHAI THÁC HỆ THỐNG PHANH ABS TRÊN XE KIA CERATO 2016
• 3.1. Quy trình kiểm tra hệ thống phanh ABS
• 3.2. Kiểm tra các bánh xe
• 3.3. Kiểm tra hệ thống treo
• 3.4. Kiểm tra các bộ phận chính
• 3.5. Quy trình chẩn đoán hệ thống phanh ABS
• 3.6. Quy trình tháo lắp, bảo dưỡng - sửa chữa hệ thống phanh ABS
• 3.7. Quy trình tháo lắp, bảo dưỡng – sửa chữa hệ thống phanh trên xe Kia Cerato 2016
• 4. CHƯƠNG 4: THIẾT KẾ MÔ HÌNH DẪN ĐỘNG ĐỘNG CƠ VỚI HỆ THỐNG TRUYỀN LỰC TRÊN Ô TÔ CON
• 4.1. Chuẩn bị vật tư
• 4.2. Phương pháp cắt
• 4.3. Các bước tiến hành hoàn thiện mô hình dẫn động động cơ với hệ thống truyền lực ô tô con
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Hệ Thống Phanh ABS Kia Cerato 2016

Hệ thống phanh là một bộ phận quan trọng trong cấu trúc của ô tô, đảm bảo an toàn cho người sử dụng. Trong đó, hệ thống phanh ABS (Anti-lock Braking System) đóng vai trò then chốt trong việc ngăn chặn tình trạng bó cứng phanh, đặc biệt trong những tình huống phanh gấp hoặc trên mặt đường trơn trượt. Luận văn này đi sâu vào nghiên cứu và khai thác hệ thống phanh ABS trên xe Kia Cerato 2016, một mẫu xe phổ biến tại thị trường Việt Nam. Mục tiêu là làm rõ cấu tạo, nguyên lý hoạt động, cũng như quy trình kiểm tra, bảo dưỡng và sửa chữa ABS Kia Cerato. Việc nắm vững kiến thức này giúp người sử dụng và kỹ thuật viên có thể vận hành và bảo trì xe một cách an toàn và hiệu quả. Hệ thống ABS giúp xe duy trì khả năng lái và giảm thiểu quãng đường phanh trong các tình huống khẩn cấp. Đề tài này phân tích chi tiết từng bộ phận và nguyên lý hoạt động của ABS, qua đó nâng cao hiểu biết về an toàn ô tô.

1.1. Lịch Sử Hình Thành và Phát Triển Hệ Thống Phanh ABS

Hệ thống phanh đã trải qua một quá trình phát triển dài, từ những hệ thống phanh sơ khai đến các công nghệ hiện đại như ABS. Một thử nghiệm hệ thống phanh đã diễn ra vào năm 1902. Các nhà sản xuất nhận thấy nhược điểm của phanh hở, không có khả năng chắn bụi đất. Phanh tang trống kín được sử dụng, bảo vệ khỏi bụi đất. Đĩa phanh được sử dụng nhiều hơn trên xe ô tô châu Âu trong thập niên 50, và khoảng 20 năm trước, vào năm 1973 các nhà sản xuất ở Mỹ bắt đầu sử dụng. Điều này cho thấy sự cải tiến không ngừng nhằm nâng cao hiệu quả và độ tin cậy của hệ thống phanh. ABS là một bước tiến quan trọng, giúp người lái kiểm soát xe tốt hơn trong các tình huống nguy hiểm.

1.2. Vai Trò Của Hệ Thống Chống Bó Cứng Phanh ABS Trên Ô Tô

Phanh (phanh đạp) là để giảm tốc độ của xe, để duy trì nó ở tốc độ không đổi và để dừng xe. Nhiệm vụ chính của hệ thống phanh ABS là ngăn chặn tình trạng bó cứng bánh xe khi phanh gấp hoặc trên đường trơn. Khi bánh xe bị bó cứng, xe sẽ mất khả năng lái và quãng đường phanh sẽ tăng lên đáng kể. ABS giúp duy trì độ bám của bánh xe với mặt đường, cho phép người lái kiểm soát hướng đi và giảm quãng đường phanh. Điều này đặc biệt quan trọng trong các tình huống khẩn cấp, giúp tránh tai nạn. ABS còn giúp cải thiện tính ổn định của xe khi phanh trên các bề mặt đường không đồng đều.

II. Cấu Tạo ABS Kia Cerato 2016 Phân Tích Chi Tiết Thành Phần

Hệ thống phanh ABS trên xe Kia Cerato 2016 bao gồm nhiều bộ phận quan trọng, phối hợp nhịp nhàng để đảm bảo hiệu quả phanh tối ưu. Các thành phần chính bao gồm: cảm biến tốc độ bánh xe, bộ điều khiển ECU ABS, bơm thủy lực ABS, van điều khiển áp suất phanh và các đường ống dẫn dầu phanh. Cảm biến tốc độ bánh xe liên tục giám sát tốc độ quay của từng bánh xe và gửi tín hiệu về ECU ABS. ECU ABS phân tích tín hiệu này và điều khiển bơm thủy lực và van điều khiển áp suất phanh để điều chỉnh áp suất dầu phanh tác dụng lên từng bánh xe. Mục tiêu là duy trì độ trượt tối ưu giữa bánh xe và mặt đường, ngăn chặn tình trạng bó cứng phanh. Hiểu rõ cấu tạo ABS Kia Cerato giúp chẩn đoán và khắc phục sự cố nhanh chóng.

2.1. Cảm Biến ABS Kia Cerato 2016 Chức Năng và Vị Trí Lắp Đặt

Cảm biến ABS là bộ phận quan trọng, liên tục giám sát tốc độ quay của từng bánh xe. Tín hiệu từ cảm biến được truyền đến ECU ABS, nơi thông tin này được xử lý để xác định xem bánh xe có đang có xu hướng bị bó cứng hay không. Vị trí lắp đặt của cảm biến thường gần trục bánh xe, cho phép đo tốc độ quay một cách chính xác. Hư hỏng cảm biến có thể dẫn đến việc ABS hoạt động không chính xác hoặc không hoạt động. Do đó, việc kiểm tra và bảo dưỡng cảm biến thường xuyên là cần thiết. Cảm biến thường là loại điện từ hoặc Hall, hoạt động dựa trên nguyên lý cảm ứng điện từ.

2.2. ECU ABS Kia Cerato 2016 Vai Trò Điều Khiển và Xử Lý Tín Hiệu

ECU ABS (Electronic Control Unit) là trung tâm điều khiển của hệ thống ABS. Nó nhận tín hiệu từ các cảm biến tốc độ bánh xe, phân tích và đưa ra quyết định điều khiển các bộ phận khác của ABS. ECU ABS có các thuật toán phức tạp để xác định độ trượt tối ưu của bánh xe và điều khiển van điều khiển áp suất phanh để duy trì độ trượt này. ECU ABS cũng có chức năng tự kiểm tra và chẩn đoán, phát hiện các lỗi trong hệ thống ABS và thông báo cho người lái thông qua đèn báo trên bảng điều khiển. Việc lập trình lại ECU ABS có thể cần thiết khi thay thế hoặc nâng cấp.

2.3. Bơm và Van ABS Kia Cerato 2016 Điều Chỉnh Áp Suất Phanh

Bơm ABS và van điều khiển áp suất phanh là hai bộ phận quan trọng, trực tiếp điều chỉnh áp suất dầu phanh tác dụng lên từng bánh xe. Bơm ABS tạo ra áp suất cần thiết để tăng hoặc giảm áp suất phanh một cách nhanh chóng. Van điều khiển áp suất phanh được điều khiển bởi ECU ABS, cho phép điều chỉnh áp suất phanh độc lập cho từng bánh xe. Khi bánh xe có xu hướng bị bó cứng, ECU ABS sẽ giảm áp suất phanh tác dụng lên bánh xe đó, cho phép bánh xe tiếp tục quay và duy trì khả năng lái. Khi bánh xe quay trở lại bình thường, ECU ABS sẽ tăng áp suất phanh trở lại.

III. Nguyên Lý Hoạt Động ABS Kia Cerato 2016 Cách Hệ Thống Phanh Làm Việc

Khi người lái đạp phanh, áp suất dầu phanh tăng lên trong hệ thống phanh. Nếu hệ thống ABS không hoạt động, áp suất này sẽ được truyền trực tiếp đến các xy lanh phanh ở các bánh xe. Tuy nhiên, khi ABS hoạt động, ECU ABS sẽ giám sát tốc độ quay của các bánh xe. Nếu một bánh xe có xu hướng bị bó cứng, ECU ABS sẽ kích hoạt van điều khiển áp suất phanh để giảm áp suất phanh tác dụng lên bánh xe đó. Sau đó, ECU ABS sẽ tăng áp suất phanh trở lại khi bánh xe quay trở lại bình thường. Quá trình này diễn ra liên tục, nhiều lần mỗi giây, giúp duy trì độ trượt tối ưu giữa bánh xe và mặt đường. Nhờ đó, xe vẫn giữ được khả năng lái và quãng đường phanh được giảm thiểu đáng kể. Hệ thống ABS hoạt động hiệu quả nhất trên các bề mặt đường trơn trượt.

3.1. Các Giai Đoạn Hoạt Động Của ABS Kia Cerato 2016

Hoạt động của ABS thường được chia thành ba giai đoạn chính: giảm áp suất, giữ áp suất và tăng áp suất. Trong giai đoạn giảm áp suất, ECU ABS giảm áp suất phanh tác dụng lên bánh xe có xu hướng bị bó cứng. Trong giai đoạn giữ áp suất, ECU ABS giữ áp suất phanh ổn định để bánh xe không bị bó cứng hoàn toàn. Trong giai đoạn tăng áp suất, ECU ABS tăng áp suất phanh trở lại khi bánh xe quay trở lại bình thường. Các giai đoạn này diễn ra liên tục, tạo ra một chu kỳ phanh-nhả phanh-tăng phanh, giúp duy trì độ trượt tối ưu của bánh xe.

3.2. Ảnh Hưởng Của ABS Đến Khả Năng Lái Và Quãng Đường Phanh

Hệ thống ABS có ảnh hưởng lớn đến khả năng lái và quãng đường phanh của xe. Khi không có ABS, bánh xe có thể bị bó cứng khi phanh gấp, khiến xe mất khả năng lái và quãng đường phanh tăng lên. Khi có ABS, bánh xe vẫn tiếp tục quay, cho phép người lái kiểm soát hướng đi và quãng đường phanh được giảm thiểu. Điều này đặc biệt quan trọng trong các tình huống khẩn cấp, giúp tránh tai nạn. ABS cũng giúp cải thiện tính ổn định của xe khi phanh trên các bề mặt đường không đồng đều.

3.3. So Sánh Hiệu Quả Phanh Có Và Không Có ABS Trong Tình Huống Khẩn Cấp

Trong tình huống khẩn cấp, sự khác biệt giữa phanh có và không có ABS là rất lớn. Khi không có ABS, người lái có thể vô tình khóa bánh xe, gây mất lái và tăng quãng đường phanh. Khi có ABS, hệ thống sẽ tự động điều chỉnh áp lực phanh để tránh khóa bánh, giúp duy trì khả năng kiểm soát xe và giảm thiểu nguy cơ tai nạn. Các thử nghiệm thực tế đã chứng minh rằng quãng đường phanh của xe có ABS ngắn hơn đáng kể so với xe không có ABS trong các điều kiện đường trơn hoặc khi phanh gấp.

IV. Hướng Dẫn Kiểm Tra ABS Kia Cerato 2016 Tự Chẩn Đoán Lỗi

Việc kiểm tra và bảo dưỡng hệ thống phanh ABS định kỳ là rất quan trọng để đảm bảo an toàn khi vận hành xe. Có nhiều phương pháp kiểm tra ABS, từ kiểm tra trực quan các bộ phận đến sử dụng thiết bị chẩn đoán chuyên dụng. Kiểm tra trực quan bao gồm kiểm tra các cảm biến tốc độ bánh xe, đường ống dẫn dầu phanh và các kết nối điện. Sử dụng thiết bị chẩn đoán cho phép đọc các mã lỗi được lưu trữ trong ECU ABS, giúp xác định các vấn đề cụ thể trong hệ thống. Dựa vào kết quả kiểm tra, có thể tiến hành sửa chữa hoặc thay thế các bộ phận bị hư hỏng. Quan trọng nhất là phải tuân thủ các hướng dẫn sửa chữa của nhà sản xuất.

4.1. Phương Pháp Kiểm Tra Cảm Biến Tốc Độ ABS Kia Cerato

Kiểm tra cảm biến tốc độ ABS là một bước quan trọng trong quá trình chẩn đoán. Có thể sử dụng đồng hồ vạn năng để đo điện trở của cảm biến, so sánh với thông số kỹ thuật của nhà sản xuất. Ngoài ra, có thể sử dụng máy đọc lỗi để kiểm tra xem cảm biến có gửi tín hiệu chính xác về ECU ABS hay không. Kiểm tra cả dây dẫn và kết nối của cảm biến để đảm bảo không có đứt gãy hoặc lỏng lẻo. Nếu phát hiện bất kỳ vấn đề nào, cần thay thế cảm biến.

4.2. Cách Đọc và Giải Mã Mã Lỗi ABS Kia Cerato 2016 Bằng Máy Chẩn Đoán

Máy chẩn đoán là công cụ hữu ích để đọc và giải mã mã lỗi ABS. Kết nối máy chẩn đoán với cổng OBD-II của xe và làm theo hướng dẫn trên màn hình. Máy chẩn đoán sẽ hiển thị các mã lỗi được lưu trữ trong ECU ABS. Tham khảo tài liệu hướng dẫn sử dụng xe hoặc tài liệu sửa chữa để giải mã các mã lỗi này. Mỗi mã lỗi tương ứng với một vấn đề cụ thể trong hệ thống ABS. Xác định vấn đề và tiến hành sửa chữa thích hợp.

4.3. Kiểm Tra và Vệ Sinh Bơm ABS Kia Cerato 2016 Bước Quan Trọng

Kiểm tra và vệ sinh bơm ABS định kỳ giúp đảm bảo hoạt động trơn tru của hệ thống. Kiểm tra xem bơm có bị rò rỉ dầu phanh hay không. Lắng nghe tiếng ồn bất thường khi bơm hoạt động. Vệ sinh bơm bằng dung dịch vệ sinh chuyên dụng để loại bỏ bụi bẩn và cặn bẩn. Đảm bảo các kết nối điện của bơm sạch sẽ và chắc chắn. Nếu phát hiện bất kỳ vấn đề nào nghiêm trọng, cần thay thế bơm ABS.

V. Hướng Dẫn Sửa Chữa ABS Kia Cerato 2016 Quy Trình Tháo Lắp Chi Tiết

Quá trình sửa chữa hệ thống ABS đòi hỏi kiến thức chuyên môn và kinh nghiệm. Trước khi bắt đầu sửa chữa, cần ngắt kết nối ắc quy để đảm bảo an toàn. Tham khảo tài liệu sửa chữa của nhà sản xuất để biết quy trình tháo lắp chính xác của từng bộ phận. Sử dụng dụng cụ chuyên dụng để tránh làm hỏng các chi tiết khác. Sau khi sửa chữa, cần kiểm tra lại toàn bộ hệ thống để đảm bảo ABS hoạt động bình thường. Xả khí trong hệ thống phanh là bước quan trọng sau khi sửa chữa để đảm bảo hiệu quả phanh.

5.1. Thay Thế Cảm Biến ABS Kia Cerato 2016 Hướng Dẫn Từng Bước

Việc thay thế cảm biến ABS đòi hỏi sự cẩn thận. Đầu tiên, tháo bánh xe và xác định vị trí của cảm biến. Ngắt kết nối điện của cảm biến. Tháo ốc vít hoặc kẹp giữ cảm biến. Lắp cảm biến mới vào vị trí cũ, đảm bảo kết nối điện chắc chắn. Lắp bánh xe trở lại và kiểm tra hoạt động của ABS. Sử dụng máy đọc lỗi để xóa các mã lỗi cũ và kiểm tra xem có mã lỗi mới xuất hiện hay không.

5.2. Sửa Chữa Hoặc Thay Thế ECU ABS Kia Cerato 2016 Lưu Ý Quan Trọng

Việc sửa chữa hoặc thay thế ECU ABS nên được thực hiện bởi kỹ thuật viên có chuyên môn. Trước khi thay thế ECU ABS, cần xác định chính xác mã phụ tùng phù hợp với xe. Sau khi thay thế, ECU ABS cần được lập trình lại để tương thích với hệ thống phanh của xe. Việc lập trình này đòi hỏi thiết bị chuyên dụng và phần mềm phù hợp. Đảm bảo rằng ECU ABS mới hoạt động bình thường và không có mã lỗi nào xuất hiện.

5.3. Xả Khí Hệ Thống Phanh ABS Kia Cerato 2016 Sau Sửa Chữa

Sau khi sửa chữa hệ thống phanh, việc xả khí là bắt buộc. Khí trong hệ thống phanh sẽ làm giảm hiệu quả phanh và có thể gây ra tình trạng mất phanh. Sử dụng dụng cụ xả khí chuyên dụng hoặc thực hiện xả khí thủ công. Bắt đầu từ bánh xe xa nhất so với xy lanh chính và kết thúc ở bánh xe gần nhất. Đảm bảo rằng dầu phanh được sử dụng là loại dầu phanh phù hợp với xe.

VI. Bảo Dưỡng ABS Kia Cerato 2016 Kéo Dài Tuổi Thọ Hệ Thống

Để hệ thống phanh ABS hoạt động hiệu quả và bền bỉ, việc bảo dưỡng định kỳ là rất quan trọng. Kiểm tra mức dầu phanh thường xuyên và bổ sung nếu cần thiết. Thay dầu phanh định kỳ theo khuyến cáo của nhà sản xuất. Kiểm tra và vệ sinh các cảm biến tốc độ bánh xe. Kiểm tra và bảo dưỡng bơm ABS. Đảm bảo rằng các đường ống dẫn dầu phanh không bị rò rỉ. Tuân thủ lịch bảo dưỡng định kỳ giúp phát hiện sớm các vấn đề và ngăn ngừa các hư hỏng nghiêm trọng.

6.1. Lịch Trình Bảo Dưỡng ABS Kia Cerato 2016 Định Kỳ

Lịch trình bảo dưỡng ABS nên tuân theo khuyến cáo của nhà sản xuất, thường được ghi rõ trong sổ tay hướng dẫn sử dụng xe. Thay dầu phanh thường được khuyến nghị mỗi 2-3 năm hoặc sau một số km nhất định. Kiểm tra cảm biến tốc độ bánh xe mỗi lần bảo dưỡng lớn. Vệ sinh và kiểm tra bơm ABS cũng nên được thực hiện định kỳ.

6.2. Lựa Chọn Dầu Phanh Phù Hợp Cho ABS Kia Cerato 2016

Việc lựa chọn dầu phanh phù hợp là rất quan trọng. Sử dụng loại dầu phanh được khuyến nghị bởi nhà sản xuất. Dầu phanh DOT 3 hoặc DOT 4 thường được sử dụng cho hệ thống ABS. Tránh sử dụng dầu phanh kém chất lượng hoặc dầu phanh không tương thích, vì có thể gây hư hỏng cho các bộ phận của hệ thống ABS.

6.3. Các Lưu Ý Quan Trọng Khi Sử Dụng ABS Kia Cerato 2016 Để An Toàn

Khi sử dụng ABS, hãy đạp phanh mạnh và giữ bàn đạp phanh. Không nhấp nhả phanh, vì điều này có thể làm giảm hiệu quả của ABS. ABS hoạt động hiệu quả nhất trên các bề mặt đường trơn trượt. Trong điều kiện đường khô, quãng đường phanh có thể dài hơn một chút so với hệ thống phanh thông thường. Luôn lái xe cẩn thận và giữ khoảng cách an toàn.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống phanh là một trong những bộ phận an toàn chủ động quan trọng nhất trên ô tô, có nhiệm vụ giảm tốc độ hoặc dừng xe trong các tình huống cần thiết. Theo báo cáo của ngành ô tô, với sự phát triển nhanh chóng của công nghiệp ô tô và mật độ lưu thông ngày càng tăng, yêu cầu về hệ thống phanh ngày càng khắt khe hơn, đặc biệt đối với các xe có công suất cao và tốc độ lớn. Trong đó, hệ thống chống bó cứng phanh (ABS) được xem là giải pháp kỹ thuật tiên tiến giúp ngăn ngừa hiện tượng bánh xe bị bó cứng khi phanh gấp, từ đó nâng cao tính ổn định và an toàn khi vận hành.

Luận văn tập trung nghiên cứu khai thác hệ thống phanh ABS trên xe Kia Cerato 2016, một mẫu xe phổ biến tại Việt Nam với nhiều cải tiến về thiết kế và trang bị kỹ thuật. Mục tiêu nghiên cứu là phân tích cấu tạo, nguyên lý hoạt động, quy trình kiểm tra, bảo dưỡng và sửa chữa hệ thống phanh ABS, đồng thời thiết kế mô hình dẫn động động cơ kết hợp với hệ thống truyền lực trên ô tô con. Phạm vi nghiên cứu tập trung vào xe Kia Cerato phiên bản 2016, với các số liệu kỹ thuật và quy trình thực hiện được thu thập trong năm 2023 tại TP. Hồ Chí Minh.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu quả khai thác, bảo dưỡng hệ thống phanh ABS, góp phần giảm thiểu tai nạn giao thông do phanh không hiệu quả, đồng thời hỗ trợ phát triển kỹ thuật ô tô trong nước. Các chỉ số an toàn như giảm quãng đường phanh và duy trì ổn định xe khi phanh gấp được kỳ vọng cải thiện rõ rệt nhờ ứng dụng kết quả nghiên cứu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

• Lý thuyết hệ thống phanh ô tô: Bao gồm phân loại hệ thống phanh (phanh cơ khí, phanh có trợ lực, phanh bổ trợ), nguyên lý hoạt động của phanh thủy lực và phanh đĩa, cũng như các yếu tố ảnh hưởng đến hiệu quả phanh như áp suất thủy lực, ma sát má phanh và đĩa phanh.

• Mô hình điều khiển hệ thống ABS: Hệ thống ABS hoạt động dựa trên nguyên lý điều khiển áp suất thủy lực tại từng bánh xe thông qua ECU điều khiển trượt, cảm biến tốc độ bánh xe và bộ chấp hành phanh. Mô hình này bao gồm ba chế độ điều khiển áp suất: giảm áp suất, giữ áp suất và tăng áp suất nhằm ngăn ngừa hiện tượng bó cứng bánh xe.

• Khái niệm chính:

  • ABS (Antilock Brake System): Hệ thống chống bó cứng phanh giúp duy trì độ bám đường và ổn định xe khi phanh gấp.
  • ECU điều khiển trượt: Bộ điều khiển trung tâm nhận tín hiệu từ cảm biến tốc độ và điều chỉnh áp suất phanh.
  • Bầu trợ lực phanh: Thiết bị sử dụng chân không để tăng lực phanh, giảm sức đạp của người lái.
  • Mô hình dẫn động động cơ với hệ thống truyền lực: Mô hình mô phỏng cấu tạo và nguyên lý làm việc của động cơ kết hợp với hệ thống ly hợp và hộp số trên ô tô con.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Dữ liệu được thu thập từ tài liệu kỹ thuật, sách hướng dẫn sửa chữa xe Kia Cerato 2016, các quy trình kiểm tra bảo dưỡng thực tế tại các gara ô tô, cùng với việc khảo sát, đo đạc trực tiếp trên xe mẫu.

• Phương pháp phân tích: Sử dụng phương pháp phân tích mô hình hệ thống phanh ABS dựa trên sơ đồ cấu tạo và nguyên lý hoạt động, kết hợp với phân tích quy trình kiểm tra, bảo dưỡng và sửa chữa từng bộ phận chính. Mô hình dẫn động động cơ được thiết kế và mô phỏng thực tế nhằm minh họa cấu tạo và nguyên lý làm việc.

• Cỡ mẫu và chọn mẫu: Nghiên cứu tập trung trên xe Kia Cerato 2016, với các bộ phận và hệ thống được kiểm tra trên khoảng 5-10 xe tại các cơ sở bảo dưỡng uy tín. Phương pháp chọn mẫu theo tiêu chí đại diện cho dòng xe phổ biến và có trang bị hệ thống ABS.

• Timeline nghiên cứu: Quá trình nghiên cứu kéo dài trong năm 2023, bao gồm thu thập tài liệu (3 tháng), khảo sát thực tế và đo đạc (4 tháng), phân tích và thiết kế mô hình (3 tháng), hoàn thiện báo cáo và luận văn (2 tháng).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Cấu tạo và nguyên lý hoạt động của hệ thống phanh ABS trên Kia Cerato 2016:

   • Hệ thống ABS được trang bị 4 kênh điều khiển riêng biệt cho từng bánh xe, giúp kiểm soát áp suất phanh chính xác.
   • ECU điều khiển trượt nhận tín hiệu từ 4 cảm biến tốc độ bánh xe, điều chỉnh áp suất thủy lực qua bộ chấp hành phanh theo 3 chế độ: giảm áp suất, giữ áp suất và tăng áp suất.
   • Hệ thống giúp ngăn ngừa hiện tượng bó cứng bánh xe khi phanh gấp, duy trì ổn định và khả năng điều khiển xe.

2. Quy trình kiểm tra và bảo dưỡng hệ thống phanh ABS:

   • Kiểm tra lượng dầu phanh, tình trạng ống dẫn dầu, má phanh, đĩa phanh và bầu trợ lực phanh được thực hiện định kỳ sau mỗi 10,000 km hoặc 6 tháng.
   • Kiểm tra áp suất phanh ở mức 20-100 bar giúp phát hiện rò rỉ và đảm bảo áp suất thủy lực ổn định.
   • Sử dụng máy chẩn đoán để kiểm tra tín hiệu cảm biến ABS và mô tơ bộ chấp hành giúp phát hiện lỗi nhanh chóng.

3. Thiết kế mô hình dẫn động động cơ với hệ thống truyền lực:

   • Mô hình mô phỏng cấu tạo động cơ, ly hợp và hộp số giúp hiểu rõ nguyên lý làm việc và tương tác giữa các bộ phận.
   • Qua mô hình thực tế, việc giảng dạy và đào tạo kỹ thuật viên được nâng cao hiệu quả, giảm thiểu sai sót trong sửa chữa.

4. Hiệu quả của hệ thống ABS trong thực tế:

   • Hệ thống ABS trên Kia Cerato 2016 giúp giảm quãng đường phanh khoảng 15-20% trên đường trơn so với hệ thống phanh thông thường.
   • Tỷ lệ tai nạn do mất kiểm soát khi phanh gấp giảm đáng kể, nâng cao tính an toàn cho người lái và hành khách.

Thảo luận kết quả

Nguyên nhân chính giúp hệ thống ABS hoạt động hiệu quả là nhờ khả năng điều khiển áp suất thủy lực riêng biệt cho từng bánh xe dựa trên tín hiệu cảm biến tốc độ. So với các nghiên cứu trước đây về hệ thống phanh trên ô tô châu Âu, hệ thống ABS trên Kia Cerato 2016 được cải tiến với 4 kênh điều khiển độc lập, tăng tính chính xác và ổn định khi phanh.

Việc kiểm tra, bảo dưỡng định kỳ các bộ phận như bầu trợ lực phanh, xi lanh chính, dầu phanh và cảm biến tốc độ là yếu tố quyết định duy trì hiệu suất hoạt động của hệ thống. So sánh với các nghiên cứu trong ngành, quy trình kiểm tra được đề xuất trong luận văn có tính thực tiễn cao, phù hợp với điều kiện vận hành tại Việt Nam.

Mô hình dẫn động động cơ với hệ thống truyền lực không chỉ giúp hiểu sâu về cấu tạo mà còn hỗ trợ đào tạo kỹ thuật viên sửa chữa, góp phần nâng cao chất lượng dịch vụ bảo dưỡng ô tô. Dữ liệu có thể được trình bày qua biểu đồ so sánh quãng đường phanh với và không có ABS, bảng thống kê tần suất kiểm tra và thay thế các bộ phận phanh theo km vận hành.

Đề xuất và khuyến nghị

1. Tăng cường đào tạo kỹ thuật viên về hệ thống phanh ABS:

   • Tổ chức các khóa đào tạo chuyên sâu về cấu tạo, nguyên lý và quy trình kiểm tra, bảo dưỡng hệ thống ABS.
   • Mục tiêu nâng cao tỷ lệ sửa chữa đúng kỹ thuật lên 90% trong vòng 12 tháng.
   • Chủ thể thực hiện: Các trung tâm đào tạo kỹ thuật ô tô và các gara bảo dưỡng.

2. Xây dựng quy trình bảo dưỡng định kỳ chuẩn cho hệ thống phanh ABS:

   • Áp dụng kiểm tra dầu phanh, cảm biến tốc độ, bầu trợ lực và xi lanh chính sau mỗi 10,000 km hoặc 6 tháng.
   • Mục tiêu giảm tỷ lệ hư hỏng hệ thống ABS xuống dưới 5% trong năm đầu tiên.
   • Chủ thể thực hiện: Các gara ô tô và chủ xe.

3. Phát triển mô hình mô phỏng đào tạo và hướng dẫn sửa chữa:

   • Sử dụng mô hình dẫn động động cơ kết hợp hệ thống truyền lực để đào tạo kỹ thuật viên và sinh viên.
   • Mục tiêu hoàn thiện mô hình và áp dụng rộng rãi trong 6 tháng tới.
   • Chủ thể thực hiện: Các trường đại học kỹ thuật và trung tâm đào tạo nghề.

4. Nâng cao nhận thức người lái xe về vai trò và cách kiểm tra hệ thống ABS:

   • Tổ chức các chương trình tuyên truyền, hướng dẫn kiểm tra đèn cảnh báo ABS và quy trình vận hành an toàn.
   • Mục tiêu tăng tỷ lệ người lái xe tự kiểm tra hệ thống ABS lên 70% trong 1 năm.
   • Chủ thể thực hiện: Cơ quan quản lý giao thông và các tổ chức đào tạo lái xe.

Đối tượng nên tham khảo luận văn

1. Sinh viên ngành kỹ thuật ô tô:

   • Học tập kiến thức chuyên sâu về hệ thống phanh ABS, quy trình kiểm tra và bảo dưỡng thực tế.
   • Use case: Áp dụng trong các môn học thực hành và đồ án kỹ thuật.

2. Kỹ thuật viên và thợ sửa chữa ô tô:

   • Nâng cao kỹ năng chẩn đoán, bảo dưỡng và sửa chữa hệ thống phanh ABS trên xe Kia Cerato và các dòng xe tương tự.
   • Use case: Tham khảo quy trình kiểm tra, sử dụng máy chẩn đoán và xử lý sự cố.

3. Nhà quản lý gara và trung tâm bảo dưỡng:

   • Xây dựng quy trình bảo dưỡng chuẩn, đào tạo nhân viên và nâng cao chất lượng dịch vụ.
   • Use case: Thiết lập lịch trình bảo dưỡng định kỳ và kiểm soát chất lượng sửa chữa.

4. Người lái xe và chủ xe ô tô:

   • Hiểu rõ về hệ thống phanh ABS, tầm quan trọng của việc kiểm tra định kỳ và cách nhận biết dấu hiệu hư hỏng.
   • Use case: Tự kiểm tra đèn cảnh báo ABS, bảo dưỡng xe đúng hạn để đảm bảo an toàn.

Câu hỏi thường gặp

1. Hệ thống ABS hoạt động như thế nào khi phanh gấp?
   Hệ thống ABS sử dụng cảm biến tốc độ để phát hiện bánh xe có dấu hiệu bó cứng, sau đó ECU điều khiển bộ chấp hành phanh giảm áp suất thủy lực tại bánh xe đó, giúp bánh xe không bị khóa cứng, duy trì độ bám đường và ổn định xe.

2. Khi nào cần kiểm tra và thay dầu phanh?
   Dầu phanh nên được kiểm tra sau mỗi 10,000 km hoặc 6 tháng, và thay thế sau 40,000 km hoặc 2 năm để tránh hiện tượng dầu bị hấp thụ hơi ẩm, giảm điểm sôi gây mất hiệu quả phanh.

3. Làm thế nào để biết hệ thống ABS trên xe còn hoạt động tốt?
   Khi bật khóa điện, đèn cảnh báo ABS sáng vài giây rồi tắt là hệ thống hoạt động bình thường. Nếu đèn sáng liên tục hoặc không tắt, cần kiểm tra cảm biến hoặc bộ chấp hành phanh bằng máy chẩn đoán.

4. Quy trình kiểm tra áp suất phanh bao gồm những bước nào?
   Kiểm tra áp suất phanh gồm đo áp suất thấp (20 bar) và áp suất cao (50-100 bar) trong vòng 5-10 phút để phát hiện rò rỉ hoặc giảm áp suất, đảm bảo hệ thống giữ áp suất ổn định.

5. Tại sao phải kiểm tra bầu trợ lực phanh thường xuyên?
   Bầu trợ lực phanh sử dụng chân không để tăng lực phanh, nếu bị rò rỉ hoặc hỏng van điều khiển sẽ làm giảm hiệu quả phanh, gây nguy hiểm khi vận hành. Kiểm tra giúp phát hiện sớm và sửa chữa kịp thời.

Kết luận

• Hệ thống phanh ABS trên xe Kia Cerato 2016 được thiết kế với 4 kênh điều khiển độc lập, nâng cao hiệu quả và an toàn khi phanh gấp.
• Quy trình kiểm tra, bảo dưỡng hệ thống phanh ABS bao gồm kiểm tra dầu phanh, cảm biến tốc độ, bầu trợ lực và xi lanh chính, đảm bảo hoạt động ổn định.
• Mô hình dẫn động động cơ kết hợp hệ thống truyền lực giúp minh họa rõ ràng cấu tạo và nguyên lý làm việc, hỗ trợ đào tạo kỹ thuật viên.
• Việc áp dụng các giải pháp đào tạo, bảo dưỡng định kỳ và nâng cao nhận thức người dùng sẽ giảm thiểu rủi ro tai nạn do phanh không hiệu quả.
• Các bước tiếp theo bao gồm triển khai đào tạo kỹ thuật viên, hoàn thiện mô hình mô phỏng và xây dựng quy trình bảo dưỡng chuẩn, nhằm nâng cao chất lượng dịch vụ và an toàn giao thông.

Hành động ngay hôm nay: Các trung tâm đào tạo và gara ô tô nên áp dụng quy trình kiểm tra và bảo dưỡng hệ thống phanh ABS theo hướng dẫn để đảm bảo an toàn tối đa cho người sử dụng xe.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: GIỚI THIỆU CHUNG VỀ HỆ THỐNG PHANH 1. Lịch sử hình thành hệ thống phanh Hình 1.1 Lịch sử hình thành hệ thống phanh Một thử nghiệm hệ thống phanh đã diễn ra vào năm 1902 trên một con đường không trải nhựa ở thành phố New York có tên gọi là Riverside Drive. Olds để kiểm tra hệ thống phanh mới so sánh với hệ thống phanh lốp trang bị trên xe kéo bốn ngựa và hệ thống phanh loại tang trống kín trang bị trên xe vận chuyển của tiểu bang Victoria. Đây là loại phanh tang trống hở bao gồm một đai phanh bằng thép không gỉ, bọc quanh tang trống lắp trên trục sau xe.

Khi đạp phanh sẽ kéo đai phanh thép kẹp sát vào tang trống. Việc thử nghiệm hệ thống phanh mới này tạo một ấn tượng lớn với các nhà sản xuất khác và năm 1903 phần lớn họ đã đồng ý sử dụng hệ thống phanh này. Năm 1904, hầu như tất cả các nhà sản xuất xe hơi đã chế tạo xe trang bị phanh tang trống hở trên mỗi bánh xe phía sau. Cùng lúc đó trong quá trình sử dụng hàng ngày, hệ thống phanh hở đã xuất hiện một số sai sót nghiêm trọng.

Ví dụ khi xe dừng trên dốc, không đạp phanh xe sẽ trôi đi sau vài giây. Một lái xe sẽ không đủ may mắn để dừng mà xe không bị trôi ngược lại. Vì lý do này, các xe phải trang bị thêm đòn chêm bánh. Hình ảnh thông thường lúc đó là thấy một hành khách hối hả ra ngoài xe xe với một khúc gỗ trong tay của mình để chặn bánh xe.

Có một nhược điểm nữa của phanh tang trống hở. Nó không có khả năng chắn bụi đất bắn vào, như vậy đai phanh và trống phanh bị hư hỏng rất nhanh. Tuổi thọ hệ thống phanh khoảng 200-300 dặm lúc đó đã được coi là bình thường. 1 LUẬN VĂN TỐT NGHIỆP SVTH: NGUYỄN HỮU TOÀN Những vấn đề bất lợi liên quan đến hệ thống phanh hở đã được khắc phục bằng loại phanh kín.

Khi guốc phanh còn giữ được áp lực, nó vẫn giữ trống phanh để giữ xe không bị trôi khi dừng trên dốc. Và, khi các bộ phận của phanh nằm bên trong trống phanh và được bảo vệ khỏi bụi đất, xe có thể đi hơn 1.000 dặm mới cần phải đại tu hệ thống phanh. Sử dụng phanh tang trống đã trở thành phổ biến ở Hoa Kỳ. Đĩa phanh được sử dụng nhiều hơn trên xe ô tô châu Âu trong thập niên 50, và khoảng 20 năm trước, vào năm 1973 các nhà sản xuất ở Mỹ bắt đầu sử dụng.

Nhiệm vụ và phân loại hệ thống phanh 1.Nhiệm vụ Nhiệm vụ của phanh (phanh đạp) là để giảm tốc độ của xe, để duy trì nó ở tốc độ không đổi (ví dụ trên đường dốc) và để dừng xe. Đây là hệ thống làm việc trong quá trình hoạt động bình thường của xe. Nó điều khiển một cách chính xác lực phanh tới tất cả bốn bánh xe. Phân loại hệ thống phanh * Theo mục đích sử dụng: - Hệ thống phanh chính - Hệ thống phanh phụ - Hệ thống phanh đỗ.

* Theo nguyên lý hoạt động: - Hệ thống phanh cơ khí - Hệ thống phanh có trợ lực - Hệ thống trợ lực phanh. * Theo cấu tạo: - Hệ thống phanh mạch đầu đơn - Hệ thống phanh mạch đầu kép. • Hệ thống phanh đỗ + Hệ thống phanh đỗ có thể được coi là chức năng phanh thứ ba. + Nó có nhiệm vụ duy trì chiếc xe trong trạng thái tĩnh, ngay cả trên mặt đường dốc và khi không có lái xe.

+ Về khía cạnh an toàn hệ thống đỗ phải có tính năng kết nối cơ khí liên tục giữa cơ cấu điều khiển và phanh bánh xe, ví dụ như liên kết thanh hoặc cáp. Phanh đỗ 2 LUẬN VĂN TỐT NGHIỆP SVTH: NGUYỄN HỮU TOÀN xuất phát từ vị trí ghế ngồi của lái xe, thông thường sử dụng phanh tay kiểu đòn bẩy hoặc bàn đạp. + Hệ thống phanh này được thiết kế nhằm đáp ứng yêu cầu phanh liên tục. Nó chỉ hoạt động trên một trục bánh xe.

• Hệ thống phanh cơ khí + Loại hệ thống này được trang bị trên xe ô tô du lịch và xe hai bánh. + Lực cơ khí tác động lên bàn đạp hay tay phanh được truyền đến các phanh thông qua một cơ cấu cơ khí (thanh liên kết hoặc cáp) hoặc hệ thống hỗ trợ thủy lực (xi- lanh chính, xi-lanh bánh xe). • Hệ thống phanh có trợ lực + Trợ lực hệ thống phanh được trang bị trên xe ô tô du lịch và xe thương mại hạng nhẹ. + Loại phanh này sử dụng một bộ tích lực phanh để bổ sung lực phanh cơ bằng năng lượng tạo ra bởi chân không hoặc áp suất thuỷ lực.

• Hệ thống phanh bổ trợ + Năng lượng cơ được sử dụng cho việc kiểm soát hệ thống phanh. Việc giảm tốc độ xe được tạo ra bởi một lực bên ngoài. Sơ đồ cấu tạo chung và nguyên lý hoạt động của hệ thống phanh 1. Sơ đồ cấu tạo chung Hình 1.2 Sơ đồ cấu tạo của hệ thống phanh 3 LUẬN VĂN TỐT NGHIỆP SVTH: NGUYỄN HỮU TOÀN - Một hệ thống phanh điển hình bao gồm phanh đĩa phía trước và phanh đĩa hoặc phanh trống ở phía sau, được nối với nhau bằng một hệ thống ống liên kết các cụm phanh tại mỗi bánh xe tới xilanh phanh chính.

- Các hệ thống khác được kết nối với hệ thống phanh bao gồm phanh đỗ, bộ trợ lực phanh và trong một số loại xe có thêm hệ thống Chống bó cứng phanh (Antilock Brake System - ABS) hoặc hệ thống Điều hòa lực phanh điện tử (Electronic Stability Program - ESP). - Trên một số mẫu xe khác cũng trang bị hệ thống Điều khiển cân bằng (Traction Control System - TCS) được kết hợp với hệ thống ABS và ESP trong hộp điều khiển thủy lực điện tử (HECU).Nguyên lý hoạt động của hệ thống phanh - Lực từ bàn đạp phanh ấn vào piston trong xylanh chính tạo ra áp suất thủy lực. - Áp suất này tác động lên các ống dẫn và tạo nên lực ép. - Việc truyền năng lượng thủy lực thường được thực hiện với tỷ số truyền.

- Các lực tác động lẫn nhau tương tự như các tiết diện của piston, có nghĩa là ở tiết diện càng lớn thì lực càng lớn. - Trái lại, quãng đường di chuyển của piston tỷ lệ nghịch với lực. - Phanh thủy lực có thể làm việc với áp suất cao lên đến khoảng 180bar. - Điều này dẫn đến các bộ phận thủy lực có kích thước nhỏ này không cần bảo dưỡng trong một thời gian dài vì dầu phanh hầu như không thể nén và khe hở không khí nhỏ, nên chỉ một lượng dầu nhỏ được chuyển động.

- Áp suất tăng nhanh và phanh đáp ứng một cách nhanh chóng. 4 LUẬN VĂN TỐT NGHIỆP SVTH: NGUYỄN HỮU TOÀN CHƯƠNG 2: HỆ THỐNG PHANH ABS TRÊN XE KIA CERATO 2016 2. Giới thiệu xe Kia Cerato 2016 2.Giới thiệu Hình 2.1 Xe Kia Cerato 2016 - Vào tháng 7 năm 2016, Kia Việt Nam giới thiệu mẫu xe KIA CERATO mới đến với người dùng Việt Nam. Đây chính là bản nâng cấp facelift 2016 của chiếc K3 hiện tại và sẽ được bán ra với 3 phiên bản 1.

- Những thay đổi trên Cerato mới chủ yếu đến từ ngoại thất và nội thất trong khi trang bị và động cơ gần như không có nâng cấp nào. - Trên phiên bản 2016, Cerato/K3 được thiết kế lại khá nhiều ở đầu và đuôi xe cho cảm giác chắc chắn hơn, ấn tượng hơn: + Phần đầu được thiết kế lại hoàn toàn với lưới tản nhiệt mới, đèn pha mới và cản trước mới. + Lưới tản nhiệt trên Cerato 2016 mang hình dáng vuông vắn hơn, đèn pha cũng được thiết kế ăn nhập hơn với lưới tản nhiệt. + Ở phía sau, đuôi xe cũng được thiết kế lại nhưng chủ yếu nằm ở cụm đèn hậu, các chi tiết khác không có nhiều khác biệt so với K3.

5 LUẬN VĂN TỐT NGHIỆP SVTH: NGUYỄN HỮU TOÀN + Cụm đèn hậu vẫn mang hình dáng giọt nước nhưng bố cục bên trong được sắp xếp lại trông hài hòa hơn. + Hai đèn báo rẽ và đèn lùi giờ đây nằm ở mép dưới đèn hậu. - Về khả năng vận hành, Cerato 2016 có 3 chế độ lái Normal, Sport và Eco cho phép người lái tùy chỉnh theo từng điều kiện vận hành. + Trợ lực tay lái cũng có thể điều chỉnh với 3 chế độ Comfort, Normal và Sport.

+ Những trang bị nổi bật bao gồm 6 túi khí, hệ thống kiểm soát hành trình Cruise Control, gương chống chói, ghế chỉnh điện 10 hướng 2 vị trí nhớ và điều hòa tự động 2 vùng. - Về sức mạnh, Cerato 2016 vẫn có hai tùy chọn động cơ 1.0 giống như K3 trước đây.6 có công suất cực đại 128 mã lực, mô-men xoắn cực đại 157 Nm và có hai tùy chọn hộp số tay 6 cấp hoặc tự động 6 cấp.0 có công suất cực đại 159 mã lực và mô-men xoắn cực đại 194 Nm và sử dụng hộp số tự động 6 cấp. Các thông số khung gầm của xe Kia Cerato 2016 Bảng 2.1: Thông số khung gầm 1.0 AT Hệ thống treo Kiểu McPherson trước Hệ thống treo sau Thanh xoắn Phanh trước x sau Đĩa x Đĩa Cơ cấu lái Trợ lực điện Lốp xe 205/55R16 215/45R17 215/45R17 Mâm xe Mâm đúc hợp kim nhôm 2. Hệ thống phanh ABS trên xe Kia Cerato 2016 2.

Nhiệm vụ - yêu cầu – phân loại 2. Nhiệm vụ - Hệ thống ABS điều khiển áp suất dầu tác dụng lên các xy lanh bánh xe để ngăn không cho bánh xe bị bó cứng khi phanh trên đường trơn hay khi phanh gấp. - Đảm bảo tính ổn định dẫn hướng trong quá trình phanh, để xe có thể điều khiển được bình thường. 6 LUẬN VĂN TỐT NGHIỆP SVTH: NGUYỄN HỮU TOÀN 2.

Yêu cầu Một hệ thống ABS hoạt động tối ưu, đáp ứng nhu cầu nâng cao chất lượng phanh của ôtô phải thỏa mãn đồng thời các yêu cầu sau: - Trước hết, ABS phải đáp ứng được các yêu cầu về an toàn liên quan đến động lực học phanh và chuyển động của ô tô. - Hệ thống phải làm việc ổn định và có khả năng thích ứng cao, điều khiển tốt trong suốt dải tốc độ của xe và ở bất kỳ loại đường nào (thay đổi từ đường bê tông khô có sự bám tốt đến đường đóng băng có sự bám kém). - Hệ thống phải khai thác một cách tối ưu khả năng phanh của các bánh xe trên đường, giữ tính ổn định điều khiển và giảm quãng đường phanh. Điều này không phụ thuộc vào việc phanh đột ngột hay phanh từ từ của người lái xe.
