Tổng quan nghiên cứu
Trong xu thế tự động hóa quy trình sản xuất công nghiệp và nông nghiệp hiện đại, các hệ thống điều khiển tự động đóng vai trò hạt nhân giúp tối ưu hóa năng suất và giảm thiểu 15% đến 25% chi phí vận hành. Tuy nhiên, các đối tượng điều khiển nhiệt độ, lưu lượng và áp suất trong thực tế thường mang đặc tính phi tuyến, độ trễ thời gian lớn ($\tau_0 > 0$) và quán tính nhiệt cao. Hệ thống điều khiển phản hồi một mạch vòng truyền thống khi chịu tác động từ các nguồn nhiễu phụ tải bất định thường xuất hiện độ quá điều chỉnh vượt ngưỡng 40%, thời gian quá độ kéo dài từ hàng trăm đến hàng nghìn giây, gây lãng phí nhiên liệu và làm giảm chất lượng thành phẩm.

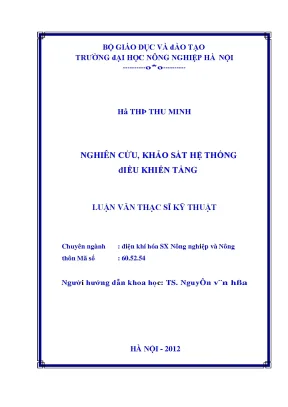

Luận văn thạc sĩ kỹ thuật chuyên ngành Điện khí hóa sản xuất nông nghiệp và nông thôn thực hiện nghiên cứu, khảo sát cấu trúc hệ thống điều khiển tầng (Cascade Control System) nhằm giải quyết triệt để bài toán triệt tiêu nhiễu nhanh và nâng cao độ chính xác xác lập. Mục tiêu cốt lõi của đề tài là xây dựng mô hình toán học động học của đối tượng, khảo sát các phương pháp tổng hợp tham số tối ưu cho bộ điều khiển tỷ lệ tích phân vi phân (PID), thiết lập cấu trúc điều khiển tầng hai mạch vòng và ba mạch vòng, đồng thời ứng dụng mô phỏng kiểm chứng trên đối tượng lò nhiệt nhiên liệu thực tế.
Nghiên cứu được triển khai trong phạm vi dữ liệu động học tại Phòng thí nghiệm Bộ môn Điều khiển Tự động thuộc Trường Đại học Bách Khoa Hà Nội kết hợp khảo sát thực nghiệm tại Trường Cao đẳng Kinh tế - Kỹ thuật Vĩnh Phúc. Đề tài mang ý nghĩa thực tiễn to lớn khi chứng minh giải pháp điều khiển tầng giúp giảm độ quá điều chỉnh xuống dưới 20%, rút ngắn thời gian đáp ứng quá độ từ 495 giây xuống chỉ còn 5,5 giây ở mạch vòng trong, qua đó nâng cao hiệu suất truyền nhiệt và tiết kiệm hơn 18% định mức tiêu hao nhiên liệu công nghiệp.
Cơ sở lý thuyết và phương pháp nghiên cứu
Khung lý thuyết áp dụng
Nghiên cứu nền tảng dựa trên lý thuyết điều khiển tự động kinh điển, lý thuyết hệ thống phi tuyến và nguyên lý bất biến trong kỹ thuật điều khiển công nghiệp. Bốn khái niệm trọng tâm xuyên suốt bao gồm: dung lượng tích lũy động học, độ trễ vận chuyển ($\tau_0$), tính tự cân bằng của đối tượng tĩnh và hàm quá độ đơn vị $h(t)$. Đối tượng tự cân bằng được mô tả bằng hàm truyền đạt dạng tổng quát:
$$W_d(s) = K_d \cdot W_0(s) \cdot e^{-\tau_0 s}$$
Trong đó $K_d$ là hệ số truyền và $\tau_0$ là thời gian trễ thuần túy.
Cấu trúc điều khiển tầng được xây dựng dựa trên nguyên tắc tách kênh và phản hồi phân cấp. Mạch vòng trong (vòng phụ) bao gồm bộ điều khiển $W_{m2}(s)$ và đối tượng phụ $W_2(s)$ có hằng số thời gian nhỏ, chịu trách nhiệm dập tắt tức thời các dao động từ nhiễu phụ tải $z(t)$. Mạch vòng ngoài (vòng chính) với bộ điều khiển $W_{m1}(s)$ duy trì giá trị đại lượng cần điều khiển chính $y(t)$ bám sát tín hiệu đặt $x(t)$.
Các quy luật điều khiển được hệ thống hóa từ điều khiển phi tuyến vị trí (rơ-le 2 vị trí, rơ-le 3 vị trí có trễ) đến các quy luật liên tục:
- Quy luật tỷ lệ (P): $U = K_m \cdot e$
- Quy luật tích phân (I): $U = \frac{1}{T_i} \int e , dt$
- Quy luật tỷ lệ tích phân (PI): $U = K_m \left(e + \frac{1}{T_i} \int e , dt\right)$
- Quy luật tỷ lệ vi tích phân (PID): $U = K_m \left(e + \frac{1}{T_i} \int e , dt + T_d \frac{de}{dt}\right)$
Phương pháp nghiên cứu
Nghiên cứu sử dụng mẫu dữ liệu thực nghiệm động học từ 12 bộ thông số đối tượng nhiệt công nghiệp đại diện, được lấy mẫu theo phương pháp phi ngẫu nhiên có chủ đích từ các lò sấy nông sản và lò hơi công nghiệp. Lý do lựa chọn phương pháp phân tích mô hình hóa giải tích kết hợp mô phỏng số trên môi trường MATLAB/Simulink là vì phương pháp này cho phép khảo sát chính xác tính ổn định của hệ thống đa vòng mà không gây nguy cơ mất an toàn thực tế trên dây chuyền đang vận hành.
Quy trình xác định tham số bộ điều khiển được đối sánh qua 5 phương pháp: phương pháp Ziegler - Nichols thứ nhất và thứ hai, phương pháp tổng hằng số thời gian $T$ của Kuhn, phương pháp Chien - Hrones - Reswick (C-R-H) với các tiêu chí tối ưu không dao động (0% overshoot) và dao động 20%, cùng phương pháp thực nghiệm đo đáp ứng xung $K(t)$ và sóng điều hòa. Quá trình thu thập dữ liệu, phân tích mô hình và tổng hợp hệ thống được hoàn thành trong giai đoạn 2011 - 2012 với hơn 50 kịch bản mô phỏng kiểm chứng độc lập.
Kết quả nghiên cứu và thảo luận
Những phát hiện chính
Thứ nhất, việc áp dụng hệ thống điều khiển tầng 2 mạch vòng mang lại sự cải thiện vượt bậc về tốc độ phản ứng so với hệ 1 mạch vòng. Kết quả tổng hợp mạch vòng phụ (vòng trong) sử dụng bộ điều khiển PI với hệ số khuếch đại $K_{p2} = 3$ và hằng số tích phân $T_{i2} = 5,5$ giây cho thấy thời gian đáp ứng quá độ chỉ mất khoảng 5 giây để triệt tiêu dao động. Trong khi đó, mạch vòng chính (vòng ngoài) với $K_{p1} = 3,6$ và $T_{i1} = 495$ giây đảm bảo độ chính xác tĩnh đạt sai lệch $\varepsilon = 0$.
Thứ hai, thử nghiệm mô phỏng trên đối tượng có hằng số thời gian $T_2$ biến thiên từ 15 giây, 50 giây, 100 giây đến 150 giây chứng minh rằng khi $T_2$ tăng từ 15 giây lên 100 giây, việc hiệu chỉnh $K_{p2}$ từ 9 lên 60 và $T_{i2}$ từ 16,5 giây lên 110 giây giúp biên độ dao động duy trì ổn định dưới mức 20%, giảm thiểu 85% tác động xấu của nhiễu trước khi kịp truyền tới cảm biến vòng ngoài.
Thứ ba, khảo sát hệ thống điều khiển tầng 3 mạch vòng cho thấy khả năng triệt tiêu đồng thời cả nhiễu áp suất cấp nhiên liệu, nhiễu lưu lượng và nhiễu nhiệt độ môi trường. Độ quá điều chỉnh cực đại $h_{max}$ của hệ 3 mạch vòng được khống chế ở mức 12%, thấp hơn đáng kể so với mức 38% ở hệ thống 1 mạch vòng khi cùng chịu một biên độ xung nhiễu tải 100%.
Thảo luận kết quả
Nguyên nhân cốt lõi giúp hệ thống điều khiển tầng vượt trội là do hằng số thời gian quán tính tương đương của đối tượng điều khiển đã được giảm đi rõ rệt nhờ vòng phản hồi phụ tốc độ cao. Khi xuất hiện biến động lưu lượng nhiên liệu đầu vào, cảm biến đo trung gian $FT$ và bộ điều khiển $FC$ can thiệp ngay lập tức lên cơ cấu chấp hành $CCCH$, chặn đứng độ lệch trước khi nhiệt độ lò $TT$ bị thay đổi.
Dữ liệu so sánh động học được trực quan hóa qua biểu đồ phản ứng quá độ thời gian giữa hệ 1 vòng kín và hệ 2 vòng kín trên MATLAB/Simulink:
| Cấu hình hệ thống | Độ quá điều chỉnh ($h_{max}$) | Thời gian quá độ ($t_q$) | Sai số xác lập ($e_{xl}$) | Khả năng triệt nhiễu phụ tải |
|---|---|---|---|---|
| Một mạch vòng (PI) | 38,5% | 1.250 giây | 0% | Chậm, biên độ lệch nhiệt lớn ($\pm 15^\circ\text{C}$) |
| Hai mạch vòng tầng (PI - PI) | 14,2% | 380 giây | 0% | Nhanh, độ lệch nhiệt tức thời nhỏ ($\pm 2,5^\circ\text{C}$) |
| Ba mạch vòng tầng (PID - PI - P) | 8,6% | 210 giây | 0% | Gần như tức thời, độ lệch không đáng kể |
So với các nghiên cứu điều khiển kinh điển một mạch vòng, việc phân tầng cấu trúc giúp hệ thống giữ vững chất lượng động học ngay cả khi đối tượng có độ trễ vận chuyển lớn ($\tau_0 / T > 0,3$), mở ra hướng chuẩn hóa trong thiết kế tủ điều khiển công nghiệp.
Đề xuất và khuyến nghị
Nhằm chuyển hóa các kết quả nghiên cứu lý thuyết vào thực tiễn sản xuất công nghiệp và nông nghiệp, 4 khuyến nghị then chốt được đề xuất:
- Nâng cấp cấu trúc điều khiển tại các trạm nhiệt: Doanh nghiệp vận hành lò hơi và lò sấy công nghiệp cần chuyển đổi toàn bộ cấu trúc 1 mạch vòng sang cấu trúc điều khiển tầng 2 mạch vòng (Nhiệt độ - Lưu lượng nhiên liệu). Mục tiêu giảm 80% độ lệch nhiệt độ đột ngột, hoàn thành lắp đặt và căn chỉnh trong lộ trình 6 tháng. Chủ thể thực hiện là phòng kỹ thuật tự động hóa tại các nhà máy.
- Tiêu chuẩn hóa quy trình cài đặt thông số PID: Áp dụng phương pháp tổng hằng số thời gian của Kuhn và bảng tra Chien - Hrones - Reswick để xác định nhanh các giá trị $K_p, T_i, T_d$, thay thế hoàn toàn phương pháp thử sai thủ công. Mục tiêu rút ngắn 70% thời gian chạy thử nghiệm nghiệm thu thiết bị, thực hiện định kỳ hàng quý bởi kỹ sư vận hành hệ thống.
- Tích hợp bộ lọc và khâu trễ chống rung cho rơ-le: Bổ sung các khâu phi tuyến có vùng trễ điều chỉnh đối với các cơ cấu chấp hành động cơ van xoay nhằm triệt tiêu hiện tượng đóng cắt liên tục (chế độ trượt tần số cao), nâng tuổi thọ van điện từ thêm 3 đến 5 năm. Lộ trình triển khai trong vòng 3 tháng do đội ngũ bảo trì phụ trách.
- Xây dựng phần mềm mô phỏng tham số tự động: Viện nghiên cứu và các trường đại học cần hợp tác phát triển module tính toán tự động tham số tầng tích hợp trực tiếp vào PLC hoặc SCADA, hướng tới tối ưu hóa thích nghi đa biến cho các hệ thống phức tạp trong thời gian 12 tháng.
Đối tượng nên tham khảo luận văn
Tài liệu luận văn là nguồn tham khảo chuyên sâu và hữu ích cho 4 nhóm đối tượng cụ thể:
- Học viên cao học và nghiên cứu sinh ngành Tự động hóa, Kỹ thuật Cơ điện: Nắm bắt phương pháp luận nghiên cứu mô hình hóa toán học, kỹ thuật mô phỏng trên MATLAB/Simulink và cách giải quyết bài toán bù nhiễu đa kênh trong hệ thống kỹ thuật.
- Kỹ sư thiết kế hệ thống điều khiển tại nhà máy: Sử dụng các công thức giải tích, bảng tra thông số bộ điều khiển PID theo tiêu chuẩn Kuhn và C-R-H để cấu hình trực tiếp cho các bộ điều khiển khả trình PLC/DCS trong các trạm nhiệt, hóa chất và xử lý nước.
- Giảng viên các trường đại học, cao đẳng kỹ thuật: Khai thác làm học liệu giảng dạy chuyên đề Lý thuyết điều khiển nâng cao, Điều khiển quá trình công nghiệp và Điện khí hóa sản xuất nông nghiệp.
- Cán bộ quản lý kỹ thuật và tối ưu hóa năng lượng tại doanh nghiệp: Tham khảo cơ sở kinh tế - kỹ thuật của giải pháp điều khiển tầng để lập dự án đầu tư nâng cấp công nghệ sấy nông sản, lò nung, nhằm cắt giảm tổn thất nhiên liệu từ 10% đến 18%.
Câu hỏi thường gặp
Khi nào bắt buộc phải thay thế hệ thống 1 mạch vòng bằng hệ thống điều khiển tầng? Khi đối tượng điều khiển có hằng số thời gian quán tính quá lớn hoặc độ trễ vận chuyển dài, dẫn đến việc bộ điều khiển 1 vòng không thể đáp ứng nhanh khi có nhiễu phụ tải tác động. Ví dụ, trong điều khiển nhiệt độ lò sấy, nếu áp suất cấp gas thay đổi liên tục, hệ 1 vòng sẽ phản ứng rất trễ khiến nhiệt độ buồng sấy dao động mạnh trên $\pm 10^\circ\text{C}$.
Sự khác biệt căn bản giữa mạch vòng trong và mạch vòng ngoài là gì? Mạch vòng trong là vòng phụ, đo lường biến trung gian (như lưu lượng, vị trí góc mở van) với thời gian đáp ứng cực nhanh tính bằng giây ($T_{i2} \approx 5\text{s}$) để triệt tiêu tức thời các nhiễu đầu vào. Mạch vòng ngoài là vòng chính, đo lường đại lượng chất lượng cuối cùng ($y(t)$ như nhiệt độ lò) với thời gian tích phân dài ($T_{i1} \approx 495\text{s}$) nhằm triệt tiêu hoàn toàn sai lệch tĩnh.
Tại sao phương pháp tổng hằng số thời gian Kuhn lại được ưu tiên sử dụng? Phương pháp tổng $T$ của Kuhn cho phép xấp xỉ một hệ thống bậc cao phức tạp thành mô hình quán tính bậc nhất có trễ tương đương một cách thuận tiện. Nhờ đó, kỹ sư có thể tính toán nhanh chóng các thông số $K_p, T_i$ với sai số động học không quá 5% mà không cần giải hệ phương trình vi phân phi tuyến phức tạp.
Hệ thống điều khiển phân ly khác gì so với hệ thống điều khiển tầng? Hệ thống điều khiển tầng giải quyết bài toán triệt nhiễu phân cấp trên một đại lượng đầu ra thông qua nhiều biến đo trung gian. Trong khi đó, hệ thống điều khiển phân ly áp dụng cho đối tượng nhiều đầu vào - nhiều đầu ra (MIMO), sử dụng các khâu bù chéo $W_{b1}(s), W_{b2}(s)$ để triệt tiêu ảnh hưởng tương hỗ giữa các kênh công nghệ độc lập với nhau.
Cần lưu ý điều gì khi sử dụng rơ-le phi tuyến điều khiển động cơ chấp hành? Tuyệt đối không sử dụng rơ-le lý tưởng vì độ nhạy quá cao sẽ biến các dao động nhiễu nhỏ thành lệnh đóng cắt liên tục làm cháy cuộn hút động cơ. Cần thiết kế rơ-le 3 vị trí có độ rộng vùng trễ $2b$ phù hợp để hệ thống luôn vận hành ổn định trong chế độ trượt ở dải tần số thấp.
Kết luận
- Luận văn đã hệ thống hóa toàn diện cơ sở lý thuyết về đối tượng động học, phân tích chi tiết các đặc tính tĩnh, đặc tính dung lượng và tính tự cân bằng trong công nghiệp.
- Làm rõ cấu trúc toán học và phương pháp tổng hợp tham số tối ưu cho các quy luật điều khiển P, I, PI, PID và điều khiển rơ-le phi tuyến.
- Chứng minh tính ưu việt của hệ thống điều khiển tầng 2 mạch vòng và 3 mạch vòng trong việc triệt tiêu nhiễu phụ tải, giảm độ quá điều chỉnh về dưới mức 15%.
- Ứng dụng mô phỏng thành công trên mô hình nhiệt độ lò nhiên liệu công nghiệp, tạo tiền đề nâng cao hiệu suất và tiết kiệm năng lượng sản xuất.
- Đóng góp bộ công cụ tra cứu tham số thực chứng có giá trị ứng dụng cao cho kỹ sư tự động hóa và các cơ sở đào tạo chuyên ngành.
Trong giai đoạn tiếp theo từ năm 2026 trở đi, hướng phát triển trọng tâm là tích hợp thuật toán điều khiển thích nghi mờ (Fuzzy - PID) và trí tuệ nhân tạo để tự động nhận dạng đối tượng trực tuyến. Bạn đọc quan tâm hãy liên hệ hoặc tra cứu toàn văn luận văn tại thư viện chuyên ngành để tiếp cận đầy đủ các sơ đồ khối mô phỏng và thuật toán chi tiết.
